钢结构焊接工艺流程
（1）焊工
①参加该工程焊接的焊工应持有行业指定部门颁发的焊工合格证书。严格持证上岗从事与其证书等级相应的等级工作。
②重要结构装配定位焊时，应由持定位焊工资格证的焊工进行操作。
③持证焊工无论其原因如何，如中断焊接工作连续时间超过半年者，该焊工再上岗前应重新进行资格考试。
④行工考核管理由质管部归口。
（2）焊接工艺方法及焊接设备
①本工程焊接用埋弧自动焊、手工电弧焊、CO2气体保护半自动焊等焊接工艺方法。
②为保证钢结构工程具有优良的焊接质量，本工程施工使用的主要焊接设备有：埋弧自动焊机、埋弧半自动焊机、CO2气体保护半自动焊机等。
（3）钢材焊接材料订购、进库、检验及管理要求
钢材焊接材料订购、进库、检验及管理，按公司制定的程序文件规定，并严格做到：
①焊材的选用必须满足本钢结构工程的设计要求。
②本钢结构工程的焊接材料必须具有材料合格证书，每批焊接材料入厂后，应由公司质量部门按采购要求和检验标准进行检验，合格后方可使用。
③焊接材料（焊剖、焊条、焊丝）的存、运输、焊前处理（烘干、焊丝油锈处理等）。烘培和领用过程中都要有标识，标明焊接材料的牌号、规格、厂检号或生产批号等（若焊材本身的标识可满足正常的话，则可免做此工作）。焊接材料的使用应符合制造厂的说明书和焊接工艺评定试验结果的要求。
④焊接材料使用过程中应可以追踪控制，产品施工选用的焊接材料型号与工艺评定所用的型号一致。
⑤焊条从烘箱和保温筒中取出并在大气中放置四小时以上的焊条需要放回烘箱重新烘培。重复烘培次数不允许超过两次。
⑥关于本钢结构工程所用焊接材料的管理和发放等规定按公司有关的焊接管理方法和发放条执行。
4.2 焊接施工要求
(1) 定位焊
①装配精度、质量符合图纸和技术规范的要求才允许定位焊。
②若焊缝施焊要求预热时，则一定要预热到相应的温度以后才能允许定位焊；
③定位焊完毕后若产生裂纹，分析产生原因并采取适当措施后才能在其附近重新定位焊，并将产生裂纹的定位焊缝剔除。
(2) 焊接环境
原则上本钢结构工程的焊接在工厂和现场进行，对于现场的焊接环境，规定必须要满足以下条件：钢板表面温度≥5℃，相对湿度≤80℅，风速≤10m／s（手工电弧焊）或风速≤2m／s（气体保护焊）；
⑶对焊接的要求
①施焊时应严格控制线能量和最高层间温度；
②焊工应按照焊接工艺指导书中所指定的焊接参数，焊接施焊方向，焊接顺序等进行施焊；应严格按照施工图纸上所规定的焊角高度进行焊接。
③焊接前应将焊缝表面的铁锈、水分、油污、灰尘、氧化皮、割渣等清理干净；
④不允许任意在工作表面引弧损伤母材，必须在其它钢材或在焊缝中进行。
⑤施焊应注意焊道的起点、终点及焊道的接头不产生焊接缺陷，手工多层多道焊时焊接接头应错开。
⑥焊后要进行自检、互检，并做好焊接施工记录。
(4) 焊缝表面质量
①对接焊缝的余高为2~3mm，必要时用砂轮磨光机磨平。
②焊缝要求与母材表面匀顺过渡，同一焊缝的焊脚高度要均匀一致。
③焊缝表面不准电弧光伤、裂纹、气孔及凹坑；
④主要对接焊缝的咬边不允许超过0.5mm，次要受力焊缝的咬边不允许超过1mm；
⑤钢板的对接焊缝应与母材表面打磨齐平。
4.3焊接检验和返修
本钢结构工程焊接检验由质管部门的专职人员担任，且必须经
岗位培训，考核取得相应的资格证书后方能按持证范畴上岗检验、检测。
（1）焊接检验主要包括如下几个方面：
①母材的焊接材料；
②焊接设备、仪表、工装设备；
③焊接接口、接头装配及清理；
④焊工资格；
⑤焊接环境条件；
⑥焊接参数，次序以及施焊情况；
⑦焊缝外观和尺寸测量。
（2）焊缝外观应均匀、致密，不应有裂纹、焊瘤、气孔、夹渣、咬边弧坑、未焊满等缺陷。无损探伤须在焊缝外观检查合格，24小时之后进行。无损探伤的部位，探伤方法，探伤比例等按GB11345《钢焊缝手工超声波探伤方法和探伤结果分级》规定施工。
（3）焊缝无损探伤发现超标缺陷时，应对缺陷产生的原因进行分析，提出改进措施，焊缝的返修措施应得到焊接技术人员同意，返修的焊缝性能和质量要求与原焊缝相同。返修次数原则上不能超过两次，超次返修需要经公司焊接工程师和监理工程师批准。
（4）返修前需将缺陷清除干净，经打磨出白后按返修工艺要求进行返修。
(5) 待焊部位应开好宽度均匀、表面平整、过渡光顺、便于施焊的凹槽，且两端有约为1︰5的坡度。
(6) 缝返修之后，应按与原缝相同的探伤标准进行复。
4.4缝质量检验要求
对接焊缝焊缝质量为一级、埋弧焊焊缝为二级焊缝，焊缝焊好24小时后进行20℅的超声波无损探伤。
4.5 焊接工艺细则
（1）焊接方法及焊接材料要求
组装焊接采用手工电弧焊或CO2气体保护半自动焊，焊接材料为：E4303或E5015焊条，ER49-1或ER50-6焊丝，定位焊用手工电弧焊进行。打底焊用Φ3.2的焊条，填充及盖面焊用Φ4.0的焊条或Φ1.2焊丝进行；施焊时严格按《焊接工艺指导书》规定的参数范围进行。
(2)焊接顺序要求
①总体原则：任一平面或杆件（空间）尽可能按排双数焊工进行对称施焊，为最大极限地避免焊接应力导致构件变形，应先施焊完整个结构节点的打底焊，再施焊整个结构节点的填充焊，最后施焊节点的盖面焊，使各层应力有一个自由释放的过程。
②在施焊前要求焊工先检查工装胎架是否对结构件行了有效定位，结构两端是否有保型装置，并且做好防风、抗雨、保温等各项焊前准备工作，在施焊过程中尽可能使用一种焊接方法进行施焊，以减少焊接能量不同引起的附加焊接应力。
(3) 焊缝质量检验要求
①空心球与弦管，腹管焊缝为二级焊缝、焊缝焊好24小时后进
行20﹪的超声波探伤，评定等级Ⅲ级。
②弦管与腹管的A区、B区，焊缝质量等级二级，焊好24小时后进行20﹪的超声波探伤，评定等级Ⅲ级；D区焊缝为角焊缝，焊脚高度符合施工图要求。
③钢管对接焊缝为一级焊缝，焊缝焊好24小时后进行100﹪的超声波探伤，评定等级Ⅱ级。
4.6 焊接工艺评定
（1）焊接工艺评定根据GB50205-2001《钢结构工程施工质量验收规范》规定，按JB4708-92《钢制压力容器焊接工艺评定》和JGJ81-2002《建筑钢结构焊接技术规程》、施工技术要求进行。
（2）焊接工艺评定之前应根据钢结构工程节点形式提出相应的焊接工艺评定指导书，用来知道焊接工艺评定试验（已做过的类似焊接工艺平定试验，经工程监理确认后可免做或替代）。焊接工艺评定试验经检验或试验评定合格后，由公司检测中心根据试验结果出具焊接工艺评定报告。
(3) 焊接工艺评定前，主管焊接工程师应根据JGJ81-2002《建筑钢结构焊接技术规程》、JB4708-92《钢制压力容器接工艺评定》中的内容，并结合产品的结构特点、节点形式等编制焊接工艺评定试验方案。（4）试验方案由主管焊接工程师提出，经业主监理会签后实施。（5）施工单位根据焊接工艺评定报告，编制焊接工艺指导书用于知道产品的焊接。
（6）工程所涉及的所有接点形式都要按JGJ81-91《建筑钢结构焊
接规程》和JB4708-92《钢制压力容器焊接工艺评定》所做的焊接工艺评定报告，将由主管焊接工程师提出清单给业主代表及工程监理认可。
4.7 焊接工艺评定说明、试件制备、检验
(1)说明
①焊接工艺评定用设备应处于正常工作状态，钢材、焊接材料必须符合相应标准，由本单位技能熟练的合格焊接人员焊接试件。
②评定对接焊缝焊接工艺时，采用对接焊缝试件，评定角接焊缝焊接工艺时，采用角焊缝试件，对接焊缝试件，对接焊缝试件评定合格的焊接工艺适用角焊缝。
③板材对接焊缝试件评定合格的焊接工艺适用于管材的对接焊缝。反之亦然。
④板材角焊缝试件评定合格的焊接工艺适用管与板（或管）的叫缝。
评定合格的对接焊缝试件的焊接工艺适用于焊件的母材厚度和焊缝金属厚度有效范围按表1和表2的规定：
表一
表二
⑤对接焊缝试件或角焊缝试件评定合格的焊接工艺用于焊接角焊缝时，焊件厚度的有效范围不限。
⑵焊接工艺评定用试样
①试件制备
——母材焊接料剖口、试件的焊接必须符合焊接工艺指导书的要求。
——试件的尺寸和数量应满足制备试样的要求。
②试件及试样
—对接焊缝试件及试样。
（3）试件检验
（1）角焊缝试件检验
——检验项目：外观检查、金相检验（宏观）
——外观检查：试件接头表面不得有裂纹、未焊透、未熔合
——金相宏观检验方法
a 试件两端各舍25mm，然后沿试件横向等分切取5个试样.金相试样切
面如图：
b每块试样取一个面进行金相检验，任意两检验面不得为同一切口的两侧面。
C 焊缝根部应焊透，焊缝金属和热影响区不得有裂纹未熔合。
d角焊缝二端焊焊脚高之差不大于3mm.
②对接焊缝试件和试件的检验
外观检查表面不得有裂纹、未焊透未熔合、气孔等缺陷。
无损探伤：试件用超声波探伤仪（按JB1125规定）焊缝质量应为Ⅰ级。
力学性能试验：包括拉力试验，弯曲试验和冲击试验。试样的切取方法见试件试样图。
拉力试验（试样2件）：按GB232规定的试验方法测定焊接接头的抗拉强度，每个试样的抗拉强度不低于母材钢号标准值的下限。
弯曲试验（面弯和背弯试样各2件）：按GB232规定的试验方法测量焊接接头的致密性塑性。试样弯曲到规定后，其拉伸面上出现长度大于1.5mm的任一横向（沿试样宽度方向）裂纹或缺陷；或长度大于3mm的任一纵向（沿试样长度方向）裂纹或缺陷为不合格；试样的棱角开裂一般不计，但有夹渣或缺陷引起的棱角开裂长度视为不合格。
五、试拼装
钢结构零部件加工到能进行试拼装条件时，应在厂内进行试拼装，试拼装应经质管部检验验收后才拆下包装。试拼装检验合格以前零部件不得外运。
拼装时，应取出钢结构最复杂一处在刚性平台上按1：1大样，搭设立体模拼台来控制和定位网架的外形尺寸、标高，拼台应能灵活调节节点和柱、梁的中心位置，以利节点的调整。在拼装过程中应随时复检，应及时修正后再重新拼装。
钢结构焊接规范 钢结构从下料、组对、焊接、检验等工艺 钢结构手工电弧焊焊接施工工艺标准 依据标准： 《建筑工程施工质量验收统一标准》GB50300-2001 《钢结构工程施工质量验收规范》GB50205-2001 《钢焊缝手工超声波探伤方法和探伤结果分级法》GB11345 《钢熔化焊对接接头射线照相和质量分级》GB3323 《焊接球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.1 《螺栓球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.2 《建筑钢结构焊接技术规程》JGJ81 1、范围 本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。 2、施工准备 2.1材料及主要机具 2.1.1电焊条：其型号按设计要求选用，必须有质量证明书。按要求施焊前经过烘焙。严禁使用药皮脱落、焊芯生锈的焊条。设计无规定时，焊接Q235 钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用E50系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。
按说明书的要求烘焙后，放入保温桶内，随用随取。酸性焊条与碱性焊条不准混杂使用。 2.1.2引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。 2.1.3主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、 焊条保温桶、钢丝刷、石棉条、测温计等。 2.2作业条件 2.2.1熟悉图纸，做焊接工艺技术交底。 2.2.2施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。 2.2.3现场供电应符合焊接用电要求。 2.2.4环境温度低于0℃，对预热，后热温度应根据工艺试验确定。 3、操作工艺 3.1工艺流程： 作业准备→电弧焊接（平焊、立焊、横焊、仰焊）→焊缝检查。3.2钢结构电弧焊接 3.2.1平焊 3.2.1.1选择合格的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。 3.2.1.2清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。 3.2.1.3烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，
工作行为规范系列 钢结构焊接工艺规程（标准、完整、实用、可修改） ?I.
编号: 钢结构焊接工艺规程 Weld ing procedure specificati on for steel structure 说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。 钢结构焊接工艺 (1) 焊前准备工作 1) 焊前检查接头及坡口装配加工精度，背面衬垫紧贴度，对不合要求的接头及坡口应进行修补处理。 2) 焊前除去接头及坡口两侧铁锈、氧化铁、油污及水分等。外场焊接应有防风、雨措施，二氧化碳气体保护焊应有 可靠挡风装置。 (2) 定位焊 定位焊采用与正式焊接相同的焊条，定位焊一般长是 25mm对Q345C低合金钢长40mm定位焊不要焊在焊缝交叉处，定位焊不应有裂纹、气孔等缺陷。 (3) 引弧板及熄弧板 所有对接焊缝及角焊缝的两端应设置引弧板，引熄弧板
的坡口型式，材质均与工件相同，施焊后采用气割除去，不得用捶击断。 (4) 焊条引弧及引弧点 焊接引弧应在坡口及焊缝范围内进行，不得在坡口及焊缝外母材上进行引弧，焊条引弧点应距焊接头转角10mm以上。 (5) 包角焊 在加筋板角焊缝的端部应有良好的包角焊。 (6) 焊前预热 对于厚度d/30mm的钢材，焊接前必须采用陶瓷远红外加热器进行预热。 预热温度：30mmd60mmT=10D d>60mmT=13@ 定位焊的预热温度为焊缝中心两侧各2倍板厚的距离，
并且不得小于100mm 对于不同板厚的构件之间的焊缝，预热温度应按较厚的工件决定。 (7) 其它要求 1）在每条焊缝的起讫处必须加与坡口形式相同的引弧 板和熄弧板，其长度应大于150mm采用可焊性较好的低碳钢。焊接完成后应切除引、熄弧板。 b.焊接前应对焊接坡口进行清洁，去除灰尘、油污、氧化皮等影响焊缝质量的杂质；多层焊接时，应对前一层焊缝的表面进行清洁。焊接工作完成后应清除焊渣、飞溅等。 2）所有对接焊缝均应清根，并焊透。 （8）焊接程序 1）构件焊接采用对称焊接法，施焊时由双数焊工同时对称进行。 2）长焊缝采用由中间向两端的分中焊接法及分中步退焊法，也可由数名焊工分区同时进行。
传统的时效方法有：热时效、振动时效、自然时效、静态过载时效、热冲击时效等。 机架焊接焊接后进行去应力处理，有自然时效处理（时间长，去应力不彻底，）、震动时效（效率高，费用低，只能去除焊接应力的70%左右）人工加热时效（时间短费用较高，能100%去除焊接应力，同时能进行去氢处理）。 在冷热加工过程中，产生残余应力，高者在屈服极限附近。构件中的残余应力大多数表现出很大的有害作用；如降低构件的实际强度，降低疲劳极限，造成应力腐蚀和脆性断裂。并且由于残余应力的松弛，使零件产生翘曲，大大的影响了构件的尺寸精度。因此降低构件的残余应力，是十分必要的。 采用大型燃油退火炉，进行机架焊后退火处理。采用多点加热、多点温度控制方式，温控采用热电偶自动控制仪表控制加热，使炉内各部温度均匀的控制在退火温度，保证工件的退火，同时能去除焊接过程中渗入焊缝中的H原子，消除了机架焊接件的氢脆。这种工艺具有耗能少、时间短、效果显著等特点。近年来在国内外都得到迅速发展和广泛应用。 焊前预热和焊后热处理的范围、目的和方法？？ 焊前预热和后热是为了降低焊缝的冷却速度，防止接头生成淬硬组织，产生冷裂纹。焊前预热温度一般在100-200度，后热不属于热处理，也是一种缓冷措施，后热的温度在200-300度，有的单纯是为了缓冷，有的是针对消氢处理的，一定的后热温度，能使焊缝中氢扩散出来，不至于集聚导致裂纹。后热保温时间要根据工件厚度来确定，一般不会低于0.5小时的。焊后热处理的就多了，主要分为四种：1低于下转变温度进行的焊后热处理，如消除应力退火，温度一般在600-700之间，主要目的是消除焊接残余应力，2高于上转变温度进行的焊后热处理，如正火，温度在950-1150之间，细化晶粒，改善材料的力学性能，再如不锈钢的固熔、稳定化处理，温度在1050左右，提高不锈钢的耐蚀性能。尤其是抗晶间腐蚀的能力。再如淬火，不同的淬火工艺能得到不同的效果，提高钢的耐磨性，硬度等。3先高于上转变温度进行处理再进行低于下转变温度下的热处理。比如正火加回火，淬火加回火等。4在上下转变温度之间进行的焊后热处理。750-900之间，一些材料的实效强化重结晶退火等。想详细的了解，建议找些书看看。不好讲的太详细。错误之处，大家多多批评！谢谢！ 钢结构焊接中的常见问题及处理方法 （一）产生原因 （1）加工件的刚性小或不均匀，焊后收缩，变性不一致。（2）加工件本身焊缝布置不均，导致收缩不均匀，焊缝多的部位收缩大、变形也大。（3）加工人员操作不当，未对称分层、分段、间断施焊，焊接电流、速度、方向不一致，造成加工件变形的不一致。（4）焊接时咬肉过大，引起焊接应力集中和过量变形。5）焊接放置不平，应力集中释放时引起变形。 （二）预防措施 （1）设计时尽量使工件各部分刚度和焊缝均匀布置，对称设置焊缝减少交叉和密集焊缝。（2）制定合理的焊接顺序，以减少变形。如先焊主焊缝后焊次要焊缝，先焊对称部位的焊缝后焊非对称焊缝，先焊收缩量大的焊缝后焊收缩量小的焊缝，先焊对接焊缝后焊角焊
1焊接方法及焊接材料 1.1焊接方法 根据设计要求及本产品的实际制造情况，拟采用CO2气体保护焊及电弧螺柱焊完成本项目钢结构的现场焊接工作。 CO2气体保护焊用于埋弧自动焊前的打底焊接和现场安装的所有焊接。 1.2焊接材料 药芯焊丝CO2气体保护焊采用药芯焊丝E501T-1（φ1.2mm）；实芯焊丝CO2气体保护焊采用实芯焊丝ER50-6（φ1.2mm），保护气体CO2的纯度≥99.5%（体积法），其含水量不大于0.005%（重量法）。瓶装气体的瓶内压力不低于1Mpa。焊丝熔敷金属化学成份和力学性能应符合《碳钢药芯焊丝》（GB/T 10045-2001）和《气体保护电弧焊用碳钢、低合金钢焊丝》（GB/T 8110-2008）的要求。 2试件母材准备 （1）试件材料选用本结构设计用料Q345qD，试件下料前，应收集核查钢材的炉批号及相应的质量证明书，并根据材质标准对所用材料进行化学成分及机械性能复验，复验结果应满足《桥梁用结构钢》（GB/T 714-2008）的要求。 （2）试件坡口采用机械加工的方法制备，组装前，焊接区母材表面作除锈、除尘处理。 （3）试件组装，两端安装引/熄弧板。 3试件焊接 3.1焊接工艺参数 本工程拟用焊接方法和焊接参数如下表所示： 各种焊接方法应采用的焊接工艺参数 （1）各种焊丝表面的镀铜应均匀致密，焊丝表面应无锈蚀和油污。 （2）焊剂中不允许混入熔渣和杂物，重复使用的焊剂应用钢丝网筛过滤。 （3）焊剂必须按下表的规定烘干使用。 范围内的工作。 （5）焊接前应检查并确认所使用的设备工作状态正常，仪表工具良好、齐全可靠，方可施焊。
（6）施焊应严格执行焊接工艺，焊工应按照焊接试验作业指导书进行作业，不得随意变更参数。 （7）焊接工作宜在室内进行，施焊时，环境温度不应低于5℃，空气相对湿度不应高于80%。环境温度低于5℃时，原不要求预热的接头应进行预热处理，预热温度80～100℃。相对湿度高于80%时，焊前应用烤枪对焊区进行烘烤除湿，焊剂在空气中暴露时间不宜超过2小时。室外作业时，宜在晴天进行，遇到风雨时，应设挡风板和遮雨棚。 （8）焊接选用直流电源，采用反极性连结（即试件接负极）。 （9）焊接前清除焊接区的锈尘。多道焊时应将前道熔渣清除干净，并经检查确认无裂纹等缺陷后再继续施焊。 （10）焊接尽量采用多道焊，手工焊接时，焊条作适当横向摆动。 （11）试件加工及组装，其坡口角度、钝边尺寸和组装间隙应满足试件图要求，并做好检测记录。 （12）焊接时应做好过程记录。 4试件焊缝检验 焊缝检验标准执行《公路桥涵施工技术规范》（JTG/T F50-2011）和设计文件要求。 所有试件焊接后均经焊缝外观检查和内部超声波探伤。焊缝外观成型应良好，无气孔、夹碴、咬边、尺寸不足等缺陷。焊接完成24小时后做超声波探伤检验，超声波按《公路桥涵施工技术规范》（JTG/T F50-2011）规定检测，对接焊缝质量等级应达到Ⅰ级，T型接头熔透角焊缝质量等级应达到Ⅰ级，角焊缝质量等级应达到Ⅱ级。 圆柱头焊钉焊接后应获得完整的360°周边焊缝。圆柱头焊钉焊缝的宽度、高度等尺寸应满足：焊缝沿圆柱头焊钉轴线方向的平均高度h m应不小于0.2d；最小高度h min应不小于0.15d；在钢板侧焊趾的平均直径和应不小于1.25d（d为圆柱头焊钉直径）。
京隆发电有限公司烟气脱硝改造工程 钢结构焊接热处理工艺 施工措施 批准： 审核： 编制： 南京龙源环保有限公司京隆项目部
目录 一、编制依据 (2) 二、材料介绍 (2) 三、焊接施工流程 (3) 四、焊接工艺参数的选择 (3) 五、现场焊接顺序： (4) 六、现场技术管理 (9) 七、作业的安全要求及措施 (9)
内蒙京隆电厂2×600MW机组烟气脱硝工程，SCR钢架的主立柱、梁、垂直支撑全部采用"H"型钢，母材材质为Q345（属低合金结构钢），钢架主立柱采用分段对接方式连成一体，其中"H"型钢的腹板采用高强螺栓连接，翼缘板之间的连接采用对接焊接方式。 一、编制依据 1.1《火电施工质量检验及评定标准》(焊接篇)1996年版。 1.2《火力发电厂焊接技术规程》DL/T869-2004。 1.3《电力建设安全工作规程》（第1部分：火力发电厂） DL5009.1—2002。1.4《火力发电厂焊接热处理技术规程》DL/T819-2002。 1.5《管道焊接超声波检验技术规程》DL/T820-2002。 1.6《焊接材料质量管理规程》JB/T3223-1996。 1.7京隆电厂脱硝钢架安装相关图纸 1.8《工程建设标准强制性条文》（电力工程部分）2006版。 二、材料介绍 1. Q345化学成分如下表（%）： 2.Q345力学性能如下表（%）： 其中壁厚介于16-35mm时，σs≥325Mpa；壁厚介于 35-50mm时，σs≥295Mpa
3. Q345钢的焊接特点 3.1 碳当量(Ceq) Ceq=0.49%，大于0.45%，可见Q345钢焊接性能不是很好，需要在焊接时制定严格的工艺措施。 3.2 Q345钢在焊接时易出现的问题 3.2.1 热影响区的淬硬倾向 Q345钢在焊接冷却过程中，热影响区容易形成淬火组织-马氏体，使近缝区的硬度提高，塑性下降。结果导致焊后发生裂纹。 3.2.2 冷裂纹敏感性 Q345钢的焊接裂纹主要是冷裂纹。 三、焊接施工流程 1、坡口清理准备→点固→焊前预热→焊接→施焊→自检/专检→焊后热处理→无损检验（合格）焊接材料的选用 2、由于Q345钢的冷裂纹倾向较大，应选用低氢型的焊接材料，同时考虑到焊接接头应与母材等强的原则，选用E5015 （J507）型电焊条。 3、对于要求焊接的部位严格按图纸要求施焊，注意坡口角度、间隙及焊角高度。 4、焊接过程应注意层间清理和层间检查,确保无裂纹、气孔、夹渣等缺陷,方可继续施焊。 5、焊接过程应注意接头和收弧质量,接头应熔合良好,收弧时弧坑应填满,以防弧坑裂纹。 6、焊接工作应一气呵成,更换焊条时应迅速,中途不应无故停顿，注意层间熔化,避免出现夹沟。焊接过程中途因故停止后重新焊接时，必须检查焊缝表面是否有裂纹、气孔、生锈、水迹等，发现问题及时处理。 四、焊接工艺参数的选择

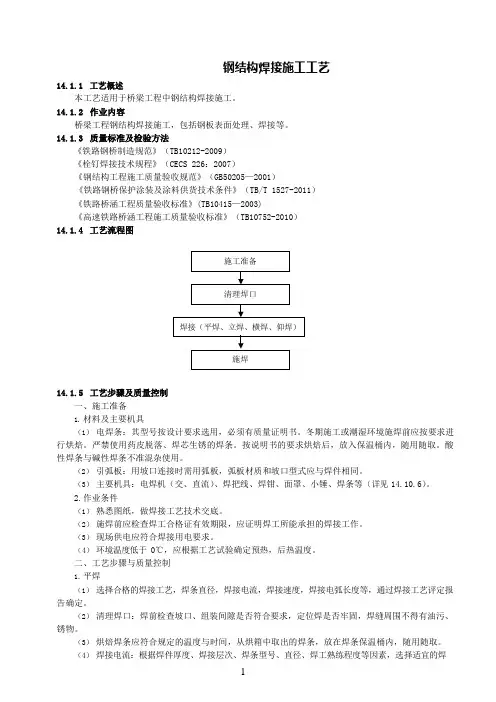

钢结构焊接施工工艺 14.1.1工艺概述 本工艺适用于桥梁工程中钢结构焊接施工。 14.1.2作业内容 桥梁工程钢结构焊接施工，包括钢板表面处理、焊接等。 14.1.3质量标准及检验方法 《铁路钢桥制造规范》（TB10212-2009） 《栓钉焊接技术规程》（CECS 226：2007） 《钢结构工程施工质量验收规范》（GB50205—2001） 《铁路钢桥保护涂装及涂料供货技术条件》（TB/T 1527-2011） 《铁路桥涵工程质量验收标准》(TB10415—2003) 《高速铁路桥涵工程施工质量验收标准》（TB10752-2010） 14.1.4工艺流程图 14.1.5工艺步骤及质量控制 一、施工准备 1.材料及主要机具 （1）电焊条：其型号按设计要求选用，必须有质量证明书。冬期施工或潮湿环境施焊前应按要求进行烘焙。严禁使用药皮脱落、焊芯生锈的焊条。按说明书的要求烘焙后，放入保温桶内，随用随取。酸性焊条与碱性焊条不准混杂使用。 （2）引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。 （3）主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条等（详见 14.10.6）。 2.作业条件 （1）熟悉图纸，做焊接工艺技术交底。 （2）施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。 （3）现场供电应符合焊接用电要求。 （4）环境温度低于0℃，应根据工艺试验确定预热，后热温度。 二、工艺步骤与质量控制 1.平焊 （1）选择合格的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺评定报告确定。 （2）清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。 （3）烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，随用随取。 （4）焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊
