MEMS光纤压力传感器检测电路系统设计分析MEMS光纤压力传感器是一种基于光纤传感技术和MEMS技术相结合的新型传感器。
它通过对光纤的应变进行监测和测量，实现压力信号的获取和传输。
光纤压力传感器具有体积小、重量轻、精度高、响应速度快等优点，在工业、医疗、航空航天等领域具有广泛的应用前景。
本文对MEMS光纤压力传感器的检测电路系统进行了设计和分析。
一、MEMS光纤压力传感器的工作原理MEMS光纤压力传感器由光纤传感元件和光电检测电路组成。
光纤传感元件一端固定，另一端则与受力物体相连。
当受力物体受到外界压力作用时，光纤被应变，导致传感元件长度发生微小变化，从而改变光纤传输的光功率。
光电检测电路通过检测光功率的变化来获得压力信号。
二、MEMS光纤压力传感器的检测电路系统设计要点1. 光纤传感元件的选用：光纤传感元件的选择应考虑其灵敏度、稳定性、线性度等因素。
一般而言，采用光纤光栅或光纤光学腔等结构较为常见。
2. 光电检测电路的设计：光电检测电路的设计需要考虑光电二极管的工作点选择、放大电路的设计等因素。
由于传感器的输出光功率较小，因此需要采用高灵敏度的光电二极管，并通过放大电路将微小的光功率变化放大到适合A/D转换的电压范围。
3. 温度补偿电路的设计：光纤传感元件的灵敏度和稳定性受到温度的影响较大，因此需要设计温度补偿电路来抵消温度引起的误差。
一种常见的方法是采用温度传感器测量环境温度，并通过微处理器进行温度补偿。
三、MEMS光纤压力传感器的检测电路系统设计分析1. 光纤传感元件的设计分析：光纤传感元件的设计需要考虑其应变灵敏度和机械结构的可靠性。
光纤光栅可以通过周期性的折射率调制来实现对光纤传输的调控，具有灵敏度高、线性度好的优点，适用于高精度的压力测量。
光纤光学腔则通过改变光纤的长度来改变光纤的传输特性，具有响应速度快的优点，适用于需要快速响应的场合。
MEMS光纤压力传感器的检测电路系统设计需要综合考虑光纤传感元件的选用、光电检测电路的设计和温度补偿电路的设计等因素。
光电报警器电路设计光电报警器是一种利用光电传感器来检测光线变化并产生报警信号的电子设备。
它常用于安防系统、火灾报警系统等场合。
在设计光电报警器电路时，主要需要考虑光电传感器的选择、信号放大、信号处理、报警触发等方面。
下面将详细介绍光电报警器电路的设计过程。
首先，选择合适的光电传感器。
常用的光电传感器有光敏电阻和光电二极管等。
光敏电阻是一种利用光照强度变化而改变电阻值的元件，灵敏度较低，需要进行信号放大处理。
而光电二极管则是一种能够将光信号转化成电流输出的器件，灵敏度较高。
根据实际需求选择合适的光电传感器。
其次，进行信号放大。
信号放大是为了增强光电传感器输出的弱电信号，提高其稳定性和可靠性。
常用的放大电路有运算放大器差分放大电路和晶体管放大电路等。
其中，运算放大器差分放大电路采用运算放大器作为放大元件，通过调整反馈电阻和输入电阻的比例关系，将光电传感器输出的电压信号进行放大。
然后，进行信号处理。
信号处理是为了对光电传感器输出的电信号进行处理和转换，从而得到满足实际需求的信号。
常用的信号处理电路有滤波电路、计数电路和比较电路等。
滤波电路可以滤除噪声信号，提高信号的清晰度和准确性。
计数电路可以对信号进行计数，判断光照强度的变化情况。
比较电路可以将光电传感器输出的信号与设定的阈值进行比较，进而产生触发电平。
最后，进行报警触发。
报警触发是通过光电传感器输出的信号判断是否触发报警，并产生相应的报警信号。
根据需要选择合适的报警触发电路，常见的触发电路有继电器触发电路和集成报警电路等。
继电器触发电路通过继电器对电流进行控制，实现报警信号的切换。
集成报警电路则是利用集成电路的功能实现报警信号的产生和输出。
在光电报警器电路设计中还需要考虑电源电路和保护电路等。
电源电路是为了为光电传感器和其他电路提供稳定可靠的电源供电。
保护电路是为了保护光电传感器和其他电路不受过电压、过电流等问题的影响，提高系统的稳定性和可靠性。
总结起来，光电报警器电路设计需要考虑光电传感器的选择、信号放大、信号处理、报警触发、电源电路和保护电路等方面。

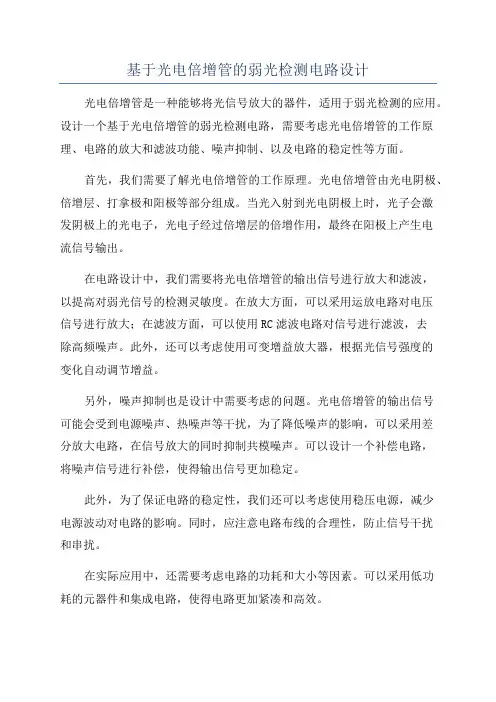

基于光电倍增管的弱光检测电路设计光电倍增管是一种能够将光信号放大的器件，适用于弱光检测的应用。
设计一个基于光电倍增管的弱光检测电路，需要考虑光电倍增管的工作原理、电路的放大和滤波功能、噪声抑制、以及电路的稳定性等方面。
首先，我们需要了解光电倍增管的工作原理。
光电倍增管由光电阴极、倍增层、打拿极和阳极等部分组成。
当光入射到光电阴极上时，光子会激发阴极上的光电子，光电子经过倍增层的倍增作用，最终在阳极上产生电流信号输出。
在电路设计中，我们需要将光电倍增管的输出信号进行放大和滤波，以提高对弱光信号的检测灵敏度。
在放大方面，可以采用运放电路对电压信号进行放大；在滤波方面，可以使用RC滤波电路对信号进行滤波，去除高频噪声。
此外，还可以考虑使用可变增益放大器，根据光信号强度的变化自动调节增益。
另外，噪声抑制也是设计中需要考虑的问题。
光电倍增管的输出信号可能会受到电源噪声、热噪声等干扰，为了降低噪声的影响，可以采用差分放大电路，在信号放大的同时抑制共模噪声。
可以设计一个补偿电路，将噪声信号进行补偿，使得输出信号更加稳定。
此外，为了保证电路的稳定性，我们还可以考虑使用稳压电源，减少电源波动对电路的影响。
同时，应注意电路布线的合理性，防止信号干扰和串扰。
在实际应用中，还需要考虑电路的功耗和大小等因素。
可以采用低功耗的元器件和集成电路，使得电路更加紧凑和高效。
综上所述，基于光电倍增管的弱光检测电路设计需要考虑光电倍增管的工作原理、电路的放大和滤波功能、噪声抑制、电路的稳定性、功耗和布线等因素。
通过合理地设计和优化电路，可以实现对弱光信号的准确检测。

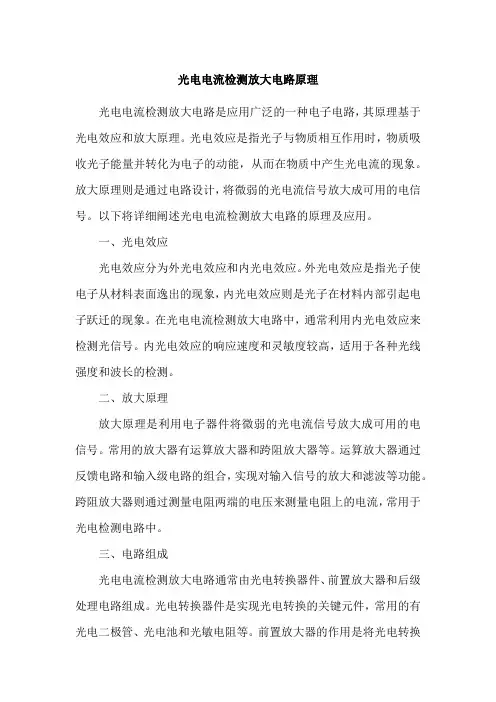

光电电流检测放大电路原理光电电流检测放大电路是应用广泛的一种电子电路，其原理基于光电效应和放大原理。
光电效应是指光子与物质相互作用时，物质吸收光子能量并转化为电子的动能，从而在物质中产生光电流的现象。
放大原理则是通过电路设计，将微弱的光电流信号放大成可用的电信号。
以下将详细阐述光电电流检测放大电路的原理及应用。
一、光电效应光电效应分为外光电效应和内光电效应。
外光电效应是指光子使电子从材料表面逸出的现象，内光电效应则是光子在材料内部引起电子跃迁的现象。
在光电电流检测放大电路中，通常利用内光电效应来检测光信号。
内光电效应的响应速度和灵敏度较高，适用于各种光线强度和波长的检测。
二、放大原理放大原理是利用电子器件将微弱的光电流信号放大成可用的电信号。
常用的放大器有运算放大器和跨阻放大器等。
运算放大器通过反馈电路和输入级电路的组合，实现对输入信号的放大和滤波等功能。
跨阻放大器则通过测量电阻两端的电压来测量电阻上的电流，常用于光电检测电路中。
三、电路组成光电电流检测放大电路通常由光电转换器件、前置放大器和后级处理电路组成。
光电转换器件是实现光电转换的关键元件，常用的有光电二极管、光电池和光敏电阻等。
前置放大器的作用是将光电转换器件输出的微弱光电流信号转换为电压信号，并进行初步放大。
后级处理电路则对前置放大器输出的电压信号进行进一步的处理和调节，以满足应用需求。
四、应用光电电流检测放大电路在许多领域都有广泛的应用，如生物医学、环境监测、光谱分析等。
在生物医学领域，光电电流检测放大电路可用于测量生物体内的荧光信号、生物电信号等；在环境监测领域，可用于测量大气中的气体成分和浓度；在光谱分析领域，可用于测量物质的光谱特性。
总之，光电电流检测放大电路的原理是基于光电效应和放大原理，通过特定设计的电路将微弱的光电流信号转换为可用的电信号。
这种电路具有高灵敏度、高响应速度和高稳定性等优点，因此在许多领域都有广泛的应用前景。
文章编号 2097-1842（2024）01-0198-11TDLAS 气体激光遥测高灵敏光电探测电路设计裴梓伊1,2，胡朋兵2,3，潘孙强2,3，戚海洋2,3，刘素梅2,3，刘 东1 *（1. 浙江大学 光电科学与工程学院 极端光学技术与仪器全国重点实验室, 浙江 杭州310027；2. 浙江省计量科学研究院, 浙江 杭州310018；3. 浙江省能源与环境保护计量检测重点实验室, 浙江 杭州310018）摘要：针对气体激光遥测光信号微弱、环境因素干扰强等特点，结合波长调制技术，设计和研究了用于TDLAS 激光遥测的高灵敏度光电探测电路(Highly Sensitive Photoelectric Detection Circuit, HSPDC)。
基于波长调制技术，确定了TDLAS 信号噪声抑制方法；采用光电二极管理想模型，分析了光电探测电路的线性响应特性并确定了光电二极管的关键参数；基于级联放大原理设计、仿真并对HSPDC 进行测试。
结果表明：所设计HSPDC 的光功率检测下限为0.11 nW ，信号衰减仅为0.79 dB(f =10 kHz)，截止频率较现有108 V/A 跨阻放大电路高一个数量级，可用于高速调制微弱光信号的探测。
搭建了气体激光遥测系统，当调制频率为3 kHz 时，激光遥测系统获得了良好的检测性能，检测灵敏度达到88.66 mV/ppm ，检测限优于0.565 ppm ，线性拟合度R 2为0.999 6。
研究表明，研制的HSPDC 光电探测电路具有响应速度快、检测灵敏度高等优点，可集成化，能满足气体激光遥测应用需求。
关 键 词：光电探测；跨阻放大；TDLAS ；开放光路；激光遥测中图分类号：O433.1；O433.4 文献标志码：A doi ：10.37188/CO.2023-0107Design of a highly sensitive photoelectric detection circuitfor TDLAS gas laser telemetryPEI Zi-yi 1,2，HU Peng-bing 2,3，PAN Sun-qiang 2,3，QI Hai-yang 2,3，LIU Su-mei 2,3，LIU Dong 1 *（1. State Key Laboratory of Extreme Photonics and Instrumentation , College of Optical Scienceand Engineering , Zhejiang University , Hangzhou 310027, China ；2. Zhejiang Institute of Metrology , Hangzhou 310018, China ；3. Key Laboratory of Energy and Environmental Protection Measurement ofZhejiang Province , Hangzhou 310018, China ）* Corresponding author ，E-mail : ******************.cnAbstract : Aming at the characterstics of weak gas laser telemetry optical signals and strong interference from environmental factors, a Highly Sensitive Photoelectric Detection Circuit (HSPDC) for TDLAS laser tele-收稿日期：2023-06-25；修订日期：2023-07-20基金项目：2022 年度“尖兵”“领雁”研发攻关计划项目（No. 2022C03065，No. 2022C03162，No. 2022C03084）；浙江省市场监督管理局雏鹰计划 培育项目（No. CY2023001）；浙江省市场监督管理局科研计划项目（No. QN2023419）Supported by the “Pioneer ” and “Leading Goose ” R&D Program of Zhejiang (No. 2022C03065，No.2022C03162，No. 2022C03084); Science and Technology Plan Program, Eagle Plan Training Program of Mar-keting Surveillance & Administration Bureau of Zhejiang Province (No. QN2023419, No. CY2023001)第 17 卷 第 1 期中国光学（中英文）Vol. 17 No. 12024年1月Chinese OpticsJan. 2024metry based on wavelength modulation technology has been designed and investigated. In addition, a noise suppression method for TDLAS signals based on wavelength modulation technology was determined. The photodiode ideal model is utilized to analyze the linear response characteristics of the photodetector circuit and determine the essential photodiode parameters. Based on the cascade amplification principle， the HSP-DC is designed, simulated, and tested, achieving a lower limit of optical power detection of 0.11 nW, a sig-nal attenuation of 0.79 dB (f=10 kHz). The cutoff frequency is one order of magnitude higher than the exist-ing 108 V/A cross-impedance amplification circuit. Therefore, the HSPDC is applicable for high-speed modu-lation of weak optical signals. The laser telemetry system exhibits excellent detection performance at a modu-lation frequency of 3 kHz, with a detection sensitivity of 88.66 mV/ppm, a detection limit of less than 0.565 ppm, and a linear fit R2 of 0.999 6. The study demonstrates that the HSPDC photoelectric detection cir-cuit has the advantages of fast response, high detection sensitivity and accuracy. Thus, it can be integrated to meet the needs of gas laser telemetry applications.Key words: photoelectric detection；transimpedance amplification；TDLAS；open light path；laser telemetry1 引 言近年来，环境保护受到人们越来越多的关注，痕量/微量气体检测[1]、颗粒物检测[2]、尘埃气溶胶检测[3]、海洋水质检测[4]乃至气溶胶-水云特性检测[5-6]等相关领域均迎来了蓬勃的发展。

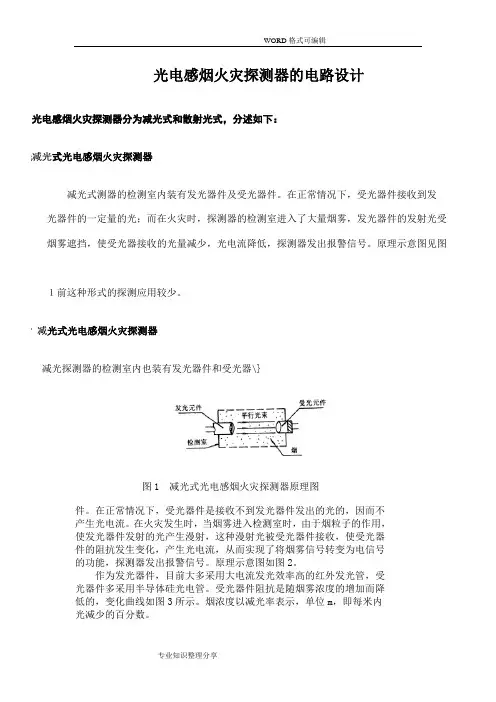

光电感烟火灾探测器的电路设计电光电感烟火灾探测器分为减光式和散射光式，分述如下：减光减光式光电感烟火灾探测器探减光式测器的检测室内装有发光器件及受光器件。
在正常情况下，受光器件接收到发光光器件的一定量的光；而在火灾时，探测器的检测室进入了大量烟雾，发光器件的发射光受到烟雾遮挡，使受光器接收的光量减少，光电流降低，探测器发出报警信号。
原理示意图见图1，目１前这种形式的探测应用较少。
散射减光式光电感烟火灾探测器探减光探测器的检测室内也装有发光器件和受光器\}图1 减光式光电感烟火灾探测器原理图件。
在正常情况下，受光器件是接收不到发光器件发出的光的，因而不产生光电流。
在火灾发生时，当烟雾进入检测室时，由于烟粒子的作用，使发光器件发射的光产生漫射，这种漫射光被受光器件接收，使受光器件的阻抗发生变化，产生光电流，从而实现了将烟雾信号转变为电信号的功能，探测器发出报警信号。
原理示意图如图2。
作为发光器件，目前大多采用大电流发光效率高的红外发光管，受光器件多采用半导体硅光电管。
受光器件阻抗是随烟雾浓度的增加而降低的，变化曲线如图3所示。
烟浓度以减光率表示，单位m，即每米内光减少的百分数。
2光电感烟火灾探测器的电路设计光电感烟火灾探测器的电路原理图如图4所示。
图2 散射光式光电感烟火灾探测器原理图图3 受光器件阻抗随烟浓度变化曲线图4 电路原理框图对该探测器的设计除了符合国际要求外，我们还要求探测器在正常监视状态下工作电流不大于100 μA，探测器的电源为24 V直流电压，探测器的输入阻抗为240 kΩ，呈高阻状态。
在报警时，工作电流不大于80 mA，并等效于一个7 V左右的稳压管，呈低阻状态。
因此，探测器静态功耗很小，同时也有利于区别探测器的两种不同工作状态，以便与座电路相匹配，实现频率的远距离传输。
2.1 倒相电路(图5)图5 倒相电路按国标规定，探测器输入24 V直流电压。
桥式倒相电路的优点在于接入电源时不必分正负端，可以随意接入电压的两根线，而输出是有确定极性的＋E电压，给施工安装带来很大方便。

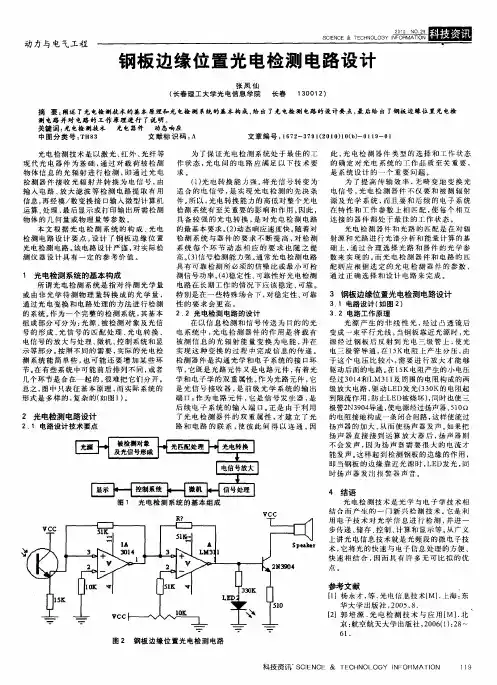

动力与电气工程 ＳＣｌＥＮＣＥ＆ＴＥＣＨＮＯＬＯＧＹ 皿圆 钢板边缘位置光电检测电路设计 张凤仙 （长春理工大学光电信息学院 长春 １ ３００１ ２）
摘要：阐述了光电检测技术的基本原理和光电捡测系统的基本构成，给出了光电检测电路的设计要点，最后给出了钢板边缘位置光电检 测电路并对电路的工作原理进行了说明。 关键词：光电检测技术 光电器件 动态响应 中图分类号：ＴＨ８３ 文献标识码：Ａ 文章编号：１ ６７ ２－３７９１（２０１０）１０（ｂ）一ｏ１１９一ｏｌ
光电检测技术是以激光、红外、光纤等 现代光电器件为基础，通过对载荷被检测 物体信息的光辐射进行检测，即通过光电 检测器件接收光辐射并转换为电信号，由 输入电路、放大滤波等检测电路提取有用 信息，再经模／数变换接ＩＺｌ输入微型计算机 运算、处理，最后显示或打印输出所需检测 物体的几何量或物理量等参数。 本文根据光电检测系统的构成、光电 检测电路设计要点，设计了钢板边缘位置 光电检测电路。该电路设计严谨，对实际检 测仪器设计具有一定的参考价值。 １光电检测系统的基本构成 所谓光电检测系统是指对待测光学量 或由非光学待测物理量转换成的光学量， 通过光电变换和电路处理的方法进行检测 的系统。作为一个完整的检测系统，其基本 组成部分可分为：光源、被检测对象及光信 号的形成、光信号的匹配处理、光电转换、 电信号的放大与处理、微机、控制系统和显 示等部分。按照不同的需要，实际的光电检 测系统能简单些，也可能还要增加某些环 节。在有些系统中可能前后排列不同，或者 几个环节是合在一起的，很难把它们分开。 总之，图中只表征基本原理，而实际系统的 形式是多样的，复杂的（如图１）。 ２光电检测电路设计 ２．１电路设计技术要点 为了保证光电检测系统处于最佳的工 作状态，光电间的电路应满足以下技术要 求。 （１）光电转换能力强。将光信号转变为 适合的电信号，是实现光电检测的先决条 件。所以，光电转换能力的高低对整个光电 检测系统有至关重要的影响和作用。因此， 具备较强的光电转换，是对光电检测电路 的最基本要求。（２）动态响应速度快。随着对 检测系统与器件的要求不断提高，对检测 系统每个环节动态相应的要求也随之提 高。（３）信号检测能力强。通常光电检测电路 具有可靠检测所必须的信噪比或最小可检 测信号功率。（４）稳定性、可靠性好光电检测 电路在长期工作的情况下应该稳定、可靠。 特别是在一些特殊场合下，对稳定性、可靠 性的要求会更高。 ２．２光电检测电路的设计 在以信息检测和信号传送为目的的光 电系统中，光电检测器件的作用是将载有 被测信息的光辐射能量变换为电能，并在 实现这种变换的过程中完成信息的传递。 检测器件是沟通光学和电子系统的接口环 节，它既是光路元件又是电路元件，有着光 学和电子学的双重属性。作为光路元件，它 是光信号接收器，是前级光学系统的输出 端ＩＺｌ；作为电路元件，它是信号发生器，是 后续电子系统的输入端口。正是由于利用 了光电检测器件的双重属性，才建立了光 路和电路的联系，使彼此间得以连通。因 图１ 光电检测系统的基本组成 图２ 钢板边缘位置光电检测电路 此，光电检测器件类型的选择和工作状态 的确定对光电系统的工作品质至关重要， 是系统设计的一个重要问题。 为了提高传输效率，无畸变地变换光 电信号，光电检测器件不仅要和被测辐射 源及光学系统，而且要和后续的电子系统 在特性和工作参数上相匹配，使每个相互 连接的器件都处于最佳的工作状态。 光电检测器件和光路的匹配是在对辐 射源和光路进行光谱分析和能量计算的基 础上，通过合理选择光路和器件的光学参 数来实现的。而光电检测器件和电路的匹 配则应根据选定的光电检测器件的参数， 通过正确选择和设计电路来完成。
笔记本环境光检测电路设计一、电路设计基础知识。
1. 电路组成部分。
- 传感器：- 在环境光检测电路中，常用的传感器有光电二极管和光敏电阻。
- 光电二极管：它是一种将光信号转换为电信号的半导体器件。
根据其工作原理，当光照在光电二极管上时，光子能量被吸收，产生电子 - 空穴对，从而在二极管两端产生电压或电流变化。
其优点是响应速度快、线性度好，常用于对光强检测精度要求较高的场合。
- 光敏电阻：其阻值随光照强度的变化而变化。
光照越强，电阻越小。
它具有成本低、灵敏度较高等优点，在一些对精度要求不是极高的环境光检测电路中广泛应用。
- 信号放大电路：- 由于传感器输出的电信号往往比较微弱，需要进行放大。
- 运算放大器是常用的信号放大元件。
例如，采用同相放大电路或反相放大电路。
同相放大电路的放大倍数A = 1+(R_f)/(R_1)（其中R_f为反馈电阻，R_1为输入电阻），它的特点是输入阻抗高，输出信号与输入信号同相。
反相放大电路的放大倍数A=-(R_f)/(R_1)，输出信号与输入信号反相。
- 模数转换电路（ADC）：- 如果要将环境光检测的结果传输给笔记本电脑进行数字处理（如调整屏幕亮度等操作），就需要将模拟信号转换为数字信号。
- ADC芯片有多种类型，如逐次逼近型ADC。
其工作原理是通过比较输入模拟电压与内部的参考电压，逐次逼近输入电压的值，最终得到数字输出。
在选择ADC时，需要考虑分辨率（位数越高，分辨率越高，测量精度越高）、转换速度等因素。
2. 电路设计原则。
- 准确性：- 要准确检测环境光强度，传感器的选型至关重要。
应根据实际需求选择合适的传感器，例如在不同的光照强度范围下，传感器的响应特性要满足要求。
- 信号放大电路的放大倍数要合理设置，避免信号失真。
同时，电路中的元件参数要稳定，以确保测量结果的准确性。
- 稳定性：- 电源的稳定性对电路性能影响很大。
应采用稳定的电源电路，如线性稳压电源或开关稳压电源。
光学传感器电路设计及光强测量算法光学传感器是一种能够将光信号转换为电信号的设备，常用于光强测量、光电控制等领域。
本文将重点介绍光学传感器的电路设计原理以及光强测量算法。
一、光学传感器电路设计原理光学传感器的电路设计主要包括光电二极管的前端电路及信号处理电路两个部分。
前端电路主要负责将光信号转换为电信号，而信号处理电路则对电信号进行放大、滤波、AD转换等操作。
光电二极管是一种光敏半导体器件，具有较高的光电转换效率。
在电路设计中，为了提高光电二极管的响应速度和信噪比，通常会采用反向工作方式。
前端电路包括光电二极管、电流放大器和电压跟随器等组成。
光电二极管将光信号转换为电流信号，电流放大器进行电流放大，电压跟随器将输出电流转换为电压信号。
信号处理电路对前端电路输出的电压信号进行处理。
首先，需要进行放大操作，以提高信号的幅度。
其次，通过滤波电路对信号进行滤波，去除高频噪声。
最后，使用AD转换器将模拟信号转换为数字信号，方便后续处理。
二、光强测量算法光强测量是光学传感器的最基本应用之一。
在光强测量算法中，常常需要根据光学传感器输出的电压信号计算出光源的亮度或光强度。
步骤一：电压信号转换首先，需要将光学传感器输出的电压信号转换为电流信号。
由于光电二极管的输出电流与光强度成正比，因此可以通过测量光电二极管两个不同电压值对应的电流，计算出电压与光强度之间的线性关系。
利用得到的线性关系，可以将光学传感器输出的电压信号转换为光强度。
步骤二：校准光强度由于光学传感器的性能存在一定的误差，因此在应用中需要进行校准。
校准的目的是建立光学传感器输出电压与实际光强度之间的准确关系。
通常，在不同光强度下，使用标准光源进行校准，得到光学传感器输出电压与实际光强度之间的映射关系。
利用这个映射关系，可以将光学传感器输出的电压信号准确地转换为实际光强度。
步骤三：计算光强度在校准完成后，可以根据光学传感器输出的电压信号和校准关系，计算出实际光强度。
光电效应设计详案1. 引言光电效应是指当光照射到材料表面时，材料中的电子能够被光子激发并逸出材料表面的现象。
由于光电效应具有高效、快速的特点，在现代科技中得到了广泛的应用。
本文将为您介绍一个光电效应设计的详细方案。
2. 设计目标本设计的目标是利用光电效应来实现对光信号的检测和转换。
主要包括以下几个方面的内容：1.设计一个高灵敏度的光电探测器，能够将光信号转换为电信号，并进行放大和处理。
2.设计一个有效的光电信号转换电路，能够将光电探测器输出的微弱电信号转换为更高电压和电流信号。
3.设计一个合适的光电效应的应用电路，能够根据实际需求进行信号调整和控制。
3. 设计方案本设计方案主要分为三个模块：光电探测模块、信号放大模块和应用模块。
3.1 光电探测模块光电探测器是将光信号转换为电信号的关键组件。
常用的光电探测器包括光电二极管和光敏电阻。
在本设计中，我们选择使用光电二极管作为光电探测器，因为它具有高灵敏度和快速响应的特点。
为了提高光电二极管的灵敏度，我们可以采用以下措施： - 选择适合的光电二极管材料，例如硅、碲化镉等。
- 优化光电二极管的结构和工艺，减少损耗和干扰。
- 使用合适的滤光片来选择特定波长的光信号。
3.2 信号放大模块光电探测器输出的电信号较弱，需要经过信号放大模块进行放大和处理。
常用的信号放大器包括运放和差分放大电路。
在本设计中，我们选择使用差分放大电路进行信号放大。
差分放大电路具有较高的共模抑制比和增益，能够有效地提取出微弱的光电信号。
为了进一步提高信号放大的性能，我们可以采取以下措施： - 选择合适的运放和电阻，以确保放大器的带宽和增益。
- 添加适当的滤波电路，以滤除噪声和干扰。
3.3 应用模块应用模块主要根据实际需求对光电信号进行调整和控制。
例如，可以设计一个光敏开关来控制其他电路或设备的开关状态；还可以设计一个光电转换器来将光信号转换为数字信号。
在设计应用模块时，需要考虑以下几个方面： - 确定光电信号的输入范围和输出要求。
铜陵学院课程设计报告课程名称：电子线路CAD课程设计设计名称：反射式光电检测电路设计姓名：学号:班级：成绩：指导教师：起止日期：课程设计任务书本设计利用光电二极管与光敏二极管构成光信号的接收装置，将光信号转化为电信号，再将所得微弱电信号处理为可用电信号。
在当今的电子电路设计中，传感器被越来越广泛的应用于各种检测电路，其中为了通过检测光信号的变化来达到对电路的控制的功能常常应用到各种电动车的黑线循迹之中，因而特在此研究光电检测电路模型。
本电路最基础的部分为光信号接收电路，首先我们通过该电路的功能要求，绘制电路原理图，列元器件清单，并生成相应的PCB图，再按图焊接电路，最后检测电路是否达到预期功能。
通过本次光电检测电路的设计，可以使参与者了解各种光电二极管，光敏二极管的属性及使用方法，掌握电路焊接的全过程及焊接机巧，以及计算机辅助设计（CAD）的方法，熟悉电路设计的全过程，并将理论应用于实践，为参与者将来设计其他功能的电路提供了宝贵的实践经验。
前言主要说明为什么要从事本设计工作（课题意义），本课题相关技术的现状与特点，拟采用的方案或路线。
可以有以下的一些内容：（设计任务书和主要技术指标和要求）1. 本课题的背景、目的、意义。
2. 本课题的技术指标或设计要求、研究方案、技术路线与特点。
注意：(1) 不要与摘要雷同；(2) 学科中的常识内容、科普内容不必赘述。
在现代高科技时代，越来越多的功能性机器人被应用到各个领域，但是机器人要实现自动导引功能和避障功能就必须要感知导引线和障碍物，感知导引线相当给机器人一个视觉功能，在科学技术高速发展的现代社会中，人类已经入瞬息万变的信息时代，人们在日常生活，生产过程中，主要依靠检测技术对信息经获取、筛选和传输，来实现制动控制，自动调节，目前我国已将检测技术列入优先发展的科学技术之一。
由于微电子技术，光电半导体技术，光导纤维技术以及光栅技术的发展，使得光电传感器的应用与日俱增。
