快速成型技术原理PPT课件
18
Rapid Prototype 快速成型
选择性激光烧结(Selected Laser Sintering, SLS)
SLS法是采用滚筒将粉末铺撒成薄薄的一层(100μ-200μ),用红外板将粉末预热至稍低 于熔点温度,然后用计算机控制激光束按原型或零件的截面形状扫描平台上的粉末.激光束 扫描所到之处,粉末被烧结形成物理模型的组成部分.升降工作台一个层厚,用滚筒在已烧结 层上再铺撒一层粉末,用激光束扫描烧结.依次重复逐层烧结直至形成完整原型。全部烧结 后去掉多余的粉末，再进行打磨、烘干等处理便获得零件。
16
Rapid Prototype 快速成型
立体光固化成型(Stereo Lithography Apparatus, SLA)
该技术以光敏树脂为原料,采用计算机控制下的紫外激光,以预定原型各分 层截面的轮廓为轨迹逐点扫描,使被扫描区的树脂薄层产生光聚反应后固化,从 而形成一个薄层截面.当一层固化后,向上(或向下)移动工作台,在刚刚固化的树 脂表面布放一层新的液态树脂,再进行新一层扫描固化.新固化的一层牢固地粘 合在前一层上,如此重复至整个原型制造完毕。
15
Rapid Prototype 快速成型
目前快速成型技术的成型工艺方法有十几种,各种方法有自身的特 点和实用范围。比较成熟并已商品化的成型方法有:
• 立体光固化成型 (Stereo Lithography Apparatus, SLA) • 分层实体制造 (Laminated Object Manufacturing, LOM) 、 • 选择性激光烧结 (Selected Laser Sintering, SLS) 、 • 熔融沉积成型 (Fused Deposition Modeling, FDM) 。
Rapid Prototype 快速成型
选择性激光烧结(Selected Laser Sintering, SLS)
SLS法是采用滚筒将粉末铺撒成薄薄的一层(100μ-200μ),用红外板将粉末预热至稍低 于熔点温度,然后用计算机控制激光束按原型或零件的截面形状扫描平台上的粉末.激光束 扫描所到之处,粉末被烧结形成物理模型的组成部分.升降工作台一个层厚,用滚筒在已烧结 层上再铺撒一层粉末,用激光束扫描烧结.依次重复逐层烧结直至形成完整原型。全部烧结 后去掉多余的粉末，再进行打磨、烘干等处理便获得零件。
16
Rapid Prototype 快速成型
立体光固化成型(Stereo Lithography Apparatus, SLA)
该技术以光敏树脂为原料,采用计算机控制下的紫外激光,以预定原型各分 层截面的轮廓为轨迹逐点扫描,使被扫描区的树脂薄层产生光聚反应后固化,从 而形成一个薄层截面.当一层固化后,向上(或向下)移动工作台,在刚刚固化的树 脂表面布放一层新的液态树脂,再进行新一层扫描固化.新固化的一层牢固地粘 合在前一层上,如此重复至整个原型制造完毕。
15
Rapid Prototype 快速成型
目前快速成型技术的成型工艺方法有十几种,各种方法有自身的特 点和实用范围。比较成熟并已商品化的成型方法有:
• 立体光固化成型 (Stereo Lithography Apparatus, SLA) • 分层实体制造 (Laminated Object Manufacturing, LOM) 、 • 选择性激光烧结 (Selected Laser Sintering, SLS) 、 • 熔融沉积成型 (Fused Deposition Modeling, FDM) 。
快速成型的技术ppt课件
的。E.M.Sachs于1989年申请了3DP（Three-Dimensional Printing） 专利，该专利是非成形材料微滴喷射成形范畴的核心专利之一。3DP 工艺与SLS工艺类似，采用粉末材料成形，如陶瓷粉末，金属粉末。 所不同的是材料粉末不是通过烧结连接起来的，而是通过喷头用粘接 剂(如硅胶)将零件的截面“印刷”在材料粉末上面。用粘接剂粘接的 零件强度较低，还须后处理。具体工艺过程如下：上一层粘结完毕后， 成型缸下降一个距离（等于层厚：0.013～0.1mm）,供粉缸上升一高 度，推出若干粉末，并被铺粉辊推到成型缸，铺平并被压实。喷头在 计算机控制下，按下一建造截面的成形数据有选择地喷射粘结剂建造 层面。铺粉辊铺粉时多余的粉末被集粉装置收集。如此周而复始地送 粉、铺粉和喷射粘结剂，最终完成一个三维粉体的粘结。未被喷射粘 结剂的地方为干粉，在成形过程中起支撑作用，且成形结束后，比较 容易去除。
• 该工艺的特点是成形速度快，成形材料价格低，适合做 桌面型的快速成形设备。并且可以在粘结剂中添加颜料， 可以制作彩色原型，这是该工艺最具竞争力的特点之一， 有限元分析模型和多部件装配体非常适合用该工艺制造。 缺点是成形件的强度较低，只能做概念型使用，而不能做 功能性试验。
• 三维印刷(3DP)－－高速多彩的快速成型工艺
料（ABS等）、陶瓷粉、金属粉、砂等，可以在航空，机 械，家电，建筑，医疗等各个领域应用。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
• 主要工艺：
•
RP技术结合了众多当代高新技术：计算机辅助设计、
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 ）－制作大型铸件的快速成型工艺
• 该工艺的特点是成形速度快，成形材料价格低，适合做 桌面型的快速成形设备。并且可以在粘结剂中添加颜料， 可以制作彩色原型，这是该工艺最具竞争力的特点之一， 有限元分析模型和多部件装配体非常适合用该工艺制造。 缺点是成形件的强度较低，只能做概念型使用，而不能做 功能性试验。
• 三维印刷(3DP)－－高速多彩的快速成型工艺
料（ABS等）、陶瓷粉、金属粉、砂等，可以在航空，机 械，家电，建筑，医疗等各个领域应用。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
• 主要工艺：
•
RP技术结合了众多当代高新技术：计算机辅助设计、
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 ）－制作大型铸件的快速成型工艺
快速成型技术介绍PPT课件
新材料
制品
6
RP技术基本原理：离散—堆积（叠加）
三维模型构建： Pro/E、UG、 SolidWorks、 激光扫描、 CT断层扫描等
三维模型的近 似处理:三角形 平面来逼近原
来的模型 （STL文件）
三维模型的切 片处理：加工 方向（Z方向）
进行分层
后处理：打磨、 抛光、涂挂、
烧结等
成型加工：成型 头（激光头或 喷头）按各截面 轮廓信息扫描
间隔一 般取
0.05m-0.5mm，
常用
0.1mm
7
图3、 RP成型过程图
各层固化粘结： 树脂或塑料的链 式反应固化、无 化学反应的熔融 粘结固化和用粘 结剂将片体粘结
的方法。
8
3、RP技术的特点和影响 新产品开发的一般过程：
模具：制模、 试模、修模， 时间，成本
设计
试制
试验
RP：设计、 成型，
时间，成本
征求用户意见
市场推销
生产
修改定型
9
RP技术的主要特点： （1）可以制造任意复杂的三维几何实体 （2）快速性 :几个小时到几十个小时就可制造出零件 （3）高度柔性：无需任何专用夹具或工具 （4）产品结构与性能的及时快速优化 （5）进行小批量生产 （6）RP技术有利于环保
10
二、RP技术加工方法和设备
LOM缺点：材料浪费严重，表面质量差。
19
3、SLS
SLS工艺最初由美国德克萨斯大学奥斯汀分校 (UIIiversity of Texas at Austin)的Carl Deckard于1989年在 其硕士论文中提出，后由Texas大学组建的DTM公司于 1992年推出了该工艺的商业化生产设备Sinterstation。
先进制造技术——快速成型技术-PPT
国内的清华大学与北京殷华公司较早地进行了FDM 工艺商品化系统的研制工作，并推出熔融挤压制造设备 MEM250等。
FDM 原理 图
二、特点
优点：
1、采用热熔挤压头专利技术，系统结构原理和操作简 单，且使用无毒的原材料，设备可安装在办公环境中。
2、成型速度快。不需要SLA中的刮板工序。 3、用蜡成型的零件原型，可以直接用于熔模铸造。 4、可以成型任意复杂程度的零件。如复杂的内腔、孔 等。 5、原材料在成型过程中无化学变化，制件的翘曲变形 小。 6、原材料利用率高。 7、支撑去除简单。
快速成形技术
概述：
快速成形技术（Rapid Prototyping，简称RP）20世 纪80年代发展起来的，它综合了机械工程、CAD、 数控技术、激光技术及材料科学技术，可以自动、 直接、快速、精确地将设计思想转变为具有一定功 能的原型或直接制造零件，从而大大缩短产品的研 制周期。因而，被认为是近20来制造领域的一个重 大突破。影响力与数控技术相当。
SLS工艺是利用粉末材料（金属粉末或非金属粉末） 在激光照射下烧结的原理，在计算机控制下层层堆积 成形。
SLS原理图
工作台上均匀铺上一 层很薄（0.1~0.2mm） 的粉末，激光束在计算 机的控制下按照零件分 层轮廓有选择性地进行 烧结，一层完成后再进 行下一层烧结。全部烧 结完成后去掉多余的粉 末，再进行打磨、烘干 等处理便获得零件。
又称熔丝沉积，它是将丝状的热熔性材料加热融化， 通过带有一个微细喷嘴的喷头挤喷出来。喷头沿零件截 面轮廓和填充轨迹运动，挤出的材料迅速固化并与周围 材料粘结，层层堆积而成。
主要适用于模具行业新产品开发和医疗、考古等基 于数字成像技术的三维实体模型制造。
FDM工艺由美国学者Dr.Scott Crump于1988年研制 成功，并由美国Stratasys公司推出商品化的机器。1993 年开发第一台FDM1650机型后，先后推出FDM2000、 FDM3000、FDM8000等。
FDM 原理 图
二、特点
优点：
1、采用热熔挤压头专利技术，系统结构原理和操作简 单，且使用无毒的原材料，设备可安装在办公环境中。
2、成型速度快。不需要SLA中的刮板工序。 3、用蜡成型的零件原型，可以直接用于熔模铸造。 4、可以成型任意复杂程度的零件。如复杂的内腔、孔 等。 5、原材料在成型过程中无化学变化，制件的翘曲变形 小。 6、原材料利用率高。 7、支撑去除简单。
快速成形技术
概述：
快速成形技术（Rapid Prototyping，简称RP）20世 纪80年代发展起来的，它综合了机械工程、CAD、 数控技术、激光技术及材料科学技术，可以自动、 直接、快速、精确地将设计思想转变为具有一定功 能的原型或直接制造零件，从而大大缩短产品的研 制周期。因而，被认为是近20来制造领域的一个重 大突破。影响力与数控技术相当。
SLS工艺是利用粉末材料（金属粉末或非金属粉末） 在激光照射下烧结的原理，在计算机控制下层层堆积 成形。
SLS原理图
工作台上均匀铺上一 层很薄（0.1~0.2mm） 的粉末，激光束在计算 机的控制下按照零件分 层轮廓有选择性地进行 烧结，一层完成后再进 行下一层烧结。全部烧 结完成后去掉多余的粉 末，再进行打磨、烘干 等处理便获得零件。
又称熔丝沉积，它是将丝状的热熔性材料加热融化， 通过带有一个微细喷嘴的喷头挤喷出来。喷头沿零件截 面轮廓和填充轨迹运动，挤出的材料迅速固化并与周围 材料粘结，层层堆积而成。
主要适用于模具行业新产品开发和医疗、考古等基 于数字成像技术的三维实体模型制造。
FDM工艺由美国学者Dr.Scott Crump于1988年研制 成功，并由美国Stratasys公司推出商品化的机器。1993 年开发第一台FDM1650机型后，先后推出FDM2000、 FDM3000、FDM8000等。
《快速成型技术》课件
医学领域应用
制作医学模型
01
在医学领域，快速成型技术可以用于制作人体组织、器官或骨
骼的模型，辅助医生进行手术规划和模拟。
定制植入物
02
对于需要植入人体内的医疗设备，如牙齿、骨骼等，可以通过
快速成型技术制作出符合患者需求的个性化植入物。
药物研发
03
在药物研发过程中，快速成型技术可以用于制作药物分子模型
悬浮液喷射成型等 微滴喷射成型
金属粉末激光烧结 喷墨式成型
04
快速成型技术的应用案例
产品原型设计
1 2 3
快速制作产品原型
快速成型技术能够快速、准确地制作出产品原型 ，缩短了产品开发周期，降低了开发成本。
优化产品设计
通过制作原型，设计师可以更直观地评估产品外 观、结构和功能，及时发现和改进设计中的问题 。
数据转换与处理
快速成型的数据来源主要是 CAD（计算机辅助设计）软件
设计的三维模型。
数据处理包括模型切片、坐标转 换等步骤，将三维模型转换为快
速成型机可执行的层片数据。
数据处理过程中，需进行支撑结 构设计和工艺参数设置，以确保
成型过程的稳定性和准确性。
成型材料与特性
快速成型的材料种类繁多，包括塑料、树脂、金 属粉末、陶瓷等。
优点
可加工复杂结构、材料种 类多、加工速度快。
应用
广泛应用于航空航天、汽 车制造、医疗器械等领域 。
三维印刷
原理
类似于二维印刷，通过在特定材料上 逐层印刷粘合剂或特殊墨水，形成三 维实体。
优点
应用
适用于快速原型制造、个性化定制等 领域。
设备简单、操作方便、可快速制造出 原型。
其他快速成型技术
快速成型技术ppt课件
4、对STL文件进行分层处理，生成CLI文件（使用Daphne 数据处理软件）
5、退出数据处理软件系统
制 造 原
型
打开电源、计算机
启 动 控 制 软 件 C a rk 打 开 要 成 形 的 C LI 文 件
初始化系统 启动温度控制系统
工作台清理 对高
检查系统
成形原型件
原型保温
原型后处理
成形准备 造型
FDM特点
系统及运行成本： FDM工艺无需其他快速成形系统中昂贵的 关键部件－激光器，故MEM快速成形控制系统成本较低；成 形材料相对其他快速成形系统价格低廉；MEM原型特有空隙 结构，节约材料与成形时间。
后处理：原型后处理简单，方便。 工艺适用范围： FDM工艺适用于薄壳体零件及微小零件，如
电器外壳、手机外壳、玩具等，都是现代社会比较实用流行 的用品；而且原型强度比较好，近似于实际零件，可以作模型设计
CAD模型 的近似处
理
对STL文 件
切片处理
原型制作流程图
逐层 制造
三维CAD模型设计
在PC机或图形工作站上用三维软件 pro/E solidworks UG CATIA
等设计零件的三维CAD模型。
CAD模型的近似处理
用STL文件格式进行数据 转换，将三维实体表面用一系 列相连的小三角形逼近，得到 STL格式的三维近似模型文件。

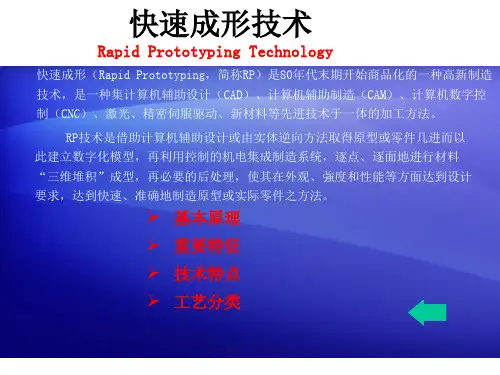

RP技术是借助计算机辅助设计或由实体逆向方法取得原型或零件几进而以 此建立数字化模型，再利用控制的机电集成制造系统，逐点、逐面地进行材料 “三维堆积”成型，再必要的后处理，使其在外观、強度和性能等方面达到设计 要求，达到快速、准确地制造原型或实际零件之方法。
➢ 基本原理 ➢ 重要特征 ➢ 技术特点 ➢ 工艺分类
5、退出数据处理软件系统
制 造 原
型
打开电源、计算机
启 动 控 制 软 件 C a rk 打 开 要 成 形 的 C LI 文 件
初始化系统 启动温度控制系统
工作台清理 对高
检查系统
成形原型件
原型保温
原型后处理
成形准备 造型
FDM特点
系统及运行成本： FDM工艺无需其他快速成形系统中昂贵的 关键部件－激光器，故MEM快速成形控制系统成本较低；成 形材料相对其他快速成形系统价格低廉；MEM原型特有空隙 结构，节约材料与成形时间。
后处理：原型后处理简单，方便。 工艺适用范围： FDM工艺适用于薄壳体零件及微小零件，如
电器外壳、手机外壳、玩具等，都是现代社会比较实用流行 的用品；而且原型强度比较好，近似于实际零件，可以作模型设计
CAD模型 的近似处
理
对STL文 件
切片处理
原型制作流程图
逐层 制造
三维CAD模型设计
在PC机或图形工作站上用三维软件 pro/E solidworks UG CATIA
等设计零件的三维CAD模型。
CAD模型的近似处理
用STL文件格式进行数据 转换，将三维实体表面用一系 列相连的小三角形逼近，得到 STL格式的三维近似模型文件。
RP技术是借助计算机辅助设计或由实体逆向方法取得原型或零件几进而以 此建立数字化模型，再利用控制的机电集成制造系统，逐点、逐面地进行材料 “三维堆积”成型，再必要的后处理，使其在外观、強度和性能等方面达到设计 要求，达到快速、准确地制造原型或实际零件之方法。
➢ 基本原理 ➢ 重要特征 ➢ 技术特点 ➢ 工艺分类
最新快速成型技术课件PPT
薄片分层叠加成型（LOM）
LOM 2015 机器外观
LOM 2030 H机器外观
薄片分层叠加成型（LOM）
熔丝堆积成型（FDM）
利用热塑性材料的热熔性， 粘结性，采用加热器将材料加热 成液态。
用热熔喷头，使半流动状态 的材料按控制路径扫描，同时挤 压并控制流量，使液体均匀沉积 在指定位置凝结成型，逐层沉积 ，凝固后形成整个原型。
(加工完后需除去)
2 与成型材料不 浸润
3 具有水溶性或酸溶性 ，流动性好
熔丝堆积成型（FDM）
熔丝堆积成型（FDM）
