大型综合医院建筑供配电系统设计摘要：近年来，我国社会发展迅速，随着“健康中国2030规划”的推进，提升医疗系统服务能力，建立智慧高效的医疗卫生服务体系基础设施成为各地区、部门的重要建设目标。
在国家政策的支持下，新建医院项目有所增加，功能完善的现代化综合医院更符合当下需求，成为省、市(县)各地医疗设施的建设目标。
综合医院建筑是最复杂的民用建筑之一，涉及的用电设备种类繁多，用电要求各异，供电可靠性要求高于一般民用建筑，因此，如何保障用电安全显得尤为重要。
关键词：大型综合医院；建筑；供配电；系统设计引言医疗建筑作为建筑工程众多类型中的一种，用电负荷等级及供配电系统都具备一定的复杂性。
根据实际情况而言，医疗建筑用电设备多，且医疗设备作为一种先进的电子设备，在运行的过程中会产生正弦交流电流、脉动直流电流。
这些设备都会导致医疗建筑电力系统电能质量的下降。
而电网电能质量降低，也会影响上述设备的控制，对设备运行不利，对医院的安全生产带来一定的影响。
为确保医疗设备及配电系统能够稳定、安全运行，一方面，在医院供配电系统进行设计的过程中，需要采取合理科学的配电方案，为电网运行制定出完善的保障措施。
另一方面，应采取合适的电能质量治理方法，净化电网参数，提高电网供电的可靠性。
1医院建筑电气设计的重要性和特殊性大型医院建筑不乏维持生命安全的重要仪器，作为治病救人的重要医疗场所，处处关系到患者的生命安危。
医院建筑对供电的持续性、可靠性要求很高。
当变电所或柴油发电机房因极端天气原因造成长期断电时，不但整个医院的医疗救治无法正常进行，其通信网络设备也将受到影响，医院内挂号、就诊、检查、开药、住院以及结账报销等正常流程均无法进行。
河南某三甲医院停电正是因为极端降水的影响，连日强降雨灌入地下室淹没重要供配电用房（变电所、智能化机房）所造成，极大影响了医院的正常运转。
2建筑电气供配电线路设计原则2.1电气供配电高效化运作实现高效运作是电气供配电线路设计的基本原则，设计人员要采用合理的设计技术和规划科学的设计图，并在实际建设过程中选用合理的供配电材料，在保证供配电正常运转的基础上，最大程度降低成本投入，实现经济性原则。
强电设计1.设计依照《建筑设计防火规范》 GB50016-2014《供配电系统设计规范》GB50052-2009《低压配电设计规范》 GB50054-2011《通用用电设施配电设计规范》GB50055-2011《电力工程电缆设计规范》GB50217-2007《建筑照明设计标准》 GB50034-2013《民用建筑电气设计规范》JGJ16 -2008《医疗建筑电气设计规范》JGJ312-2013建筑、给排水及空调通风等专业供给的设计条件。
2.设计范围：空调换力配电系统、照明系统、接地保护及安全举措。
3.负荷等级（1）手术室设施及其照明用电为一级负荷中特别重要负荷。
（2）内镜检查室；医疗用电设施；公共走道照明；应急照明为一级负荷（3）其余均为三级负荷。
4.供电电源本地区照明、空调通风、医疗设施等用电由楼层总配电箱或地下一层变配电所低压出线柜引来，所实用电设施电压等级为380V/220V。
5.计量在强电井总配电箱处设计量表计比较明、空调、医疗设施等用电负荷进行分项计量。
6.配电系统：本改造地区低压配电干线由强电井总配电箱引出经桥架穿管引到尾端设施。
应急照明、医疗用电设施、走道照明等由两路电源加尾端自切。
手术室用电由双电源+柴油发电机供电外，还需增设 UPS不中断电源。
7.配电线路敷设应急照明干线采纳矿物绝缘电力电缆敷设，支线采纳低烟无卤阻燃耐火型铜芯聚录乙烯绝缘导线，管线明敷时，穿拥有防火涂层的金属管或金属桥架敷设；暗敷时，混凝土保护层不小于 30mm。
其余照明、空调换力设施干线采纳无卤低烟绝缘电力电缆穿金属管或金属桥架敷设，配电支线采纳铜芯聚乙烯绝缘导线，穿镀锌钢管在楼板内或吊顶内敷设。
8.接地保护及安全举措（1）本工程低压配电系统的接地型式为 TN-S 系统。
手术室为局部 IT 系统，采纳专用配电箱，配电箱内设置隔绝变压器，隔绝变压器双侧不设过载保护，需设高温绕组监控及绝缘监督装置。
（2）本工程接地形式利用原配电保护接地方式。

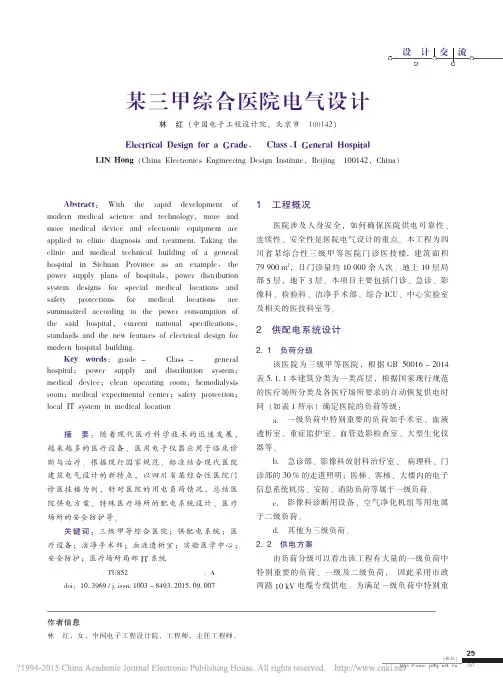

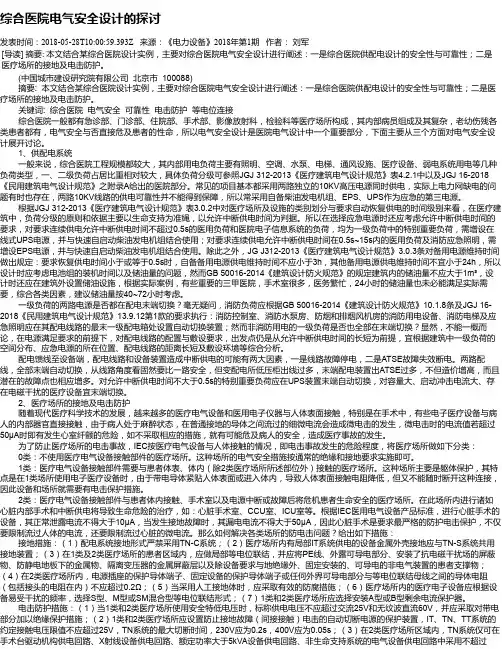

综合医院电气安全设计的探讨发表时间：2018-05-28T10:00:59.393Z 来源：《电力设备》2018年第1期作者：刘军[导读] 摘要: 本文结合某综合医院设计实例，主要对综合医院电气安全设计进行阐述：一是综合医院供配电设计的安全性与可靠性；二是医疗场所的接地及电击防护。
(中国城市建设研究院有限公司北京市 100088)摘要: 本文结合某综合医院设计实例，主要对综合医院电气安全设计进行阐述：一是综合医院供配电设计的安全性与可靠性；二是医疗场所的接地及电击防护。
关键词: 综合医院电气安全可靠性电击防护等电位连接综合医院一般都有急诊部、门诊部、住院部、手术部、影像放射科，检验科等医疗场所构成，其内部病员组成及其复杂，老幼伤残各类患者都有，电气安全与否直接危及患者的性命，所以电气安全设计是医院电气设计中一个重要部分，下面主要从三个方面对电气安全设计展开讨论。
1、供配电系统一般来说，综合医院工程规模都较大，其内部用电负荷主要有照明、空调、水泵、电梯、通风设施、医疗设备、弱电系统用电等几种负荷类型，一、二级负荷占居比重相对较大，具体负荷分级可参照JGJ 312-2013《医疗建筑电气设计规范》表4.2.1中以及JGJ 16-2018《民用建筑电气设计规范》之附录A给出的医院部分。
常见的项目基本都采用两路独立的10KV高压电源同时供电，实际上电力网缺电的问题有时也存在，两路10KV线路的供电可靠性并不能得到保障，所以常采用自备柴油发电机组、EPS、UPS作为应急的第三电源。
根据JGJ 312-2013《医疗建筑电气设计规范》表3.0.2中对医疗场所及设施的类别划分与要求自动恢复供电的时间级别来看，在医疗建筑中，负荷分级的原则和依据主要以生命支持为准绳，以允许中断供电时间为判据。
所以在选择应急电源时还应考虑允许中断供电时间的要求，对要求连续供电允许中断供电时间不超过0.5s的医用负荷和医院电子信息系统的负荷，均为一级负荷中的特别重要负荷，需增设在线式UPS电源，并与快速自启动柴油发电机组结合使用；对要求连续供电允许中断供电时间在0.5s~15s内的医用负荷及消防应急照明，需增设EPS电源，并与快速自启动柴油发电机组结合使用。
