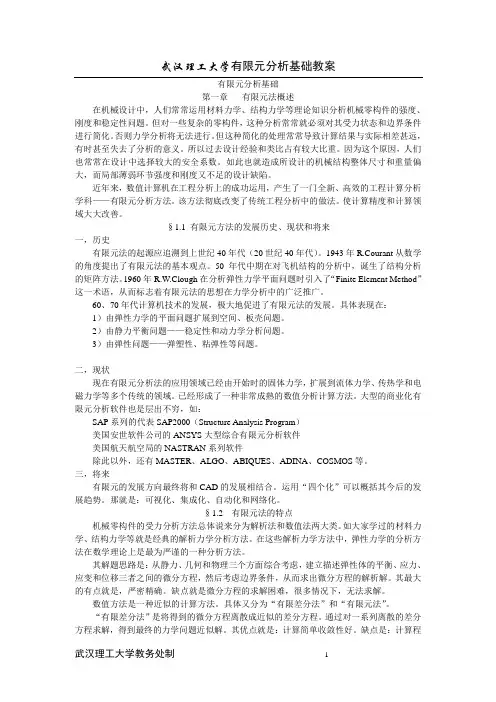

有限元分析基础第一章有限元法概述在机械设计中，人们常常运用材料力学、结构力学等理论知识分析机械零构件的强度、刚度和稳定性问题。
但对一些复杂的零构件，这种分析常常就必须对其受力状态和边界条件进行简化。
否则力学分析将无法进行。
但这种简化的处理常常导致计算结果与实际相差甚远，有时甚至失去了分析的意义。
所以过去设计经验和类比占有较大比重。
因为这个原因，人们也常常在设计中选择较大的安全系数。
如此也就造成所设计的机械结构整体尺寸和重量偏大，而局部薄弱环节强度和刚度又不足的设计缺陷。
近年来，数值计算机在工程分析上的成功运用，产生了一门全新、高效的工程计算分析学科——有限元分析方法。
该方法彻底改变了传统工程分析中的做法。
使计算精度和计算领域大大改善。
§1.1 有限元方法的发展历史、现状和将来一，历史有限元法的起源应追溯到上世纪40年代（20世纪40年代）。
1943年R.Courant从数学的角度提出了有限元法的基本观点。
50年代中期在对飞机结构的分析中，诞生了结构分析的矩阵方法。
1960年R.W.Clough在分析弹性力学平面问题时引入了“Finite Element Method”这一术语，从而标志着有限元法的思想在力学分析中的广泛推广。
60、70年代计算机技术的发展，极大地促进了有限元法的发展。
具体表现在：1）由弹性力学的平面问题扩展到空间、板壳问题。
2）由静力平衡问题——稳定性和动力学分析问题。
3）由弹性问题——弹塑性、粘弹性等问题。
二，现状现在有限元分析法的应用领域已经由开始时的固体力学，扩展到流体力学、传热学和电磁力学等多个传统的领域。
已经形成了一种非常成熟的数值分析计算方法。
大型的商业化有限元分析软件也是层出不穷，如：SAP系列的代表SAP2000（Structure Analysis Program）美国安世软件公司的ANSYS大型综合有限元分析软件美国航天航空局的NASTRAN系列软件除此以外，还有MASTER、ALGO、ABIQUES、ADINA、COSMOS等。

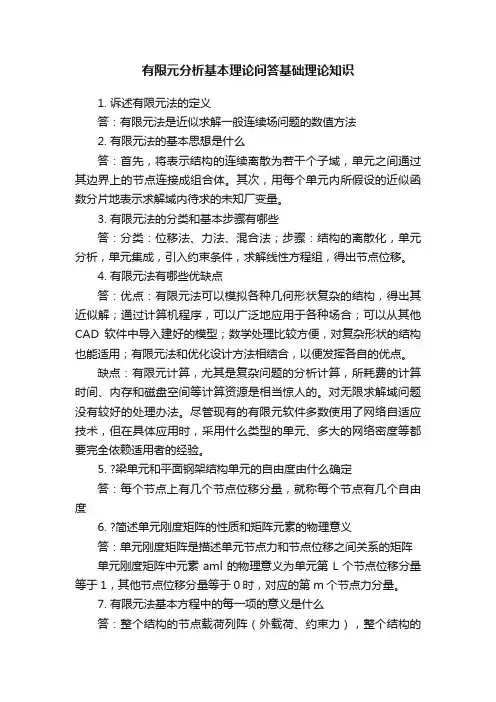

有限元分析基本理论问答基础理论知识1. 诉述有限元法的定义答：有限元法是近似求解一般连续场问题的数值方法2. 有限元法的基本思想是什么答：首先，将表示结构的连续离散为若干个子域，单元之间通过其边界上的节点连接成组合体。
其次，用每个单元内所假设的近似函数分片地表示求解域内待求的未知厂变量。
3. 有限元法的分类和基本步骤有哪些答：分类：位移法、力法、混合法；步骤：结构的离散化，单元分析，单元集成，引入约束条件，求解线性方程组，得出节点位移。
4. 有限元法有哪些优缺点答：优点：有限元法可以模拟各种几何形状复杂的结构，得出其近似解；通过计算机程序，可以广泛地应用于各种场合；可以从其他CAD软件中导入建好的模型；数学处理比较方便，对复杂形状的结构也能适用；有限元法和优化设计方法相结合，以便发挥各自的优点。
缺点：有限元计算，尤其是复杂问题的分析计算，所耗费的计算时间、内存和磁盘空间等计算资源是相当惊人的。
对无限求解域问题没有较好的处理办法。
尽管现有的有限元软件多数使用了网络自适应技术，但在具体应用时，采用什么类型的单元、多大的网络密度等都要完全依赖适用者的经验。
5. ?梁单元和平面钢架结构单元的自由度由什么确定答：每个节点上有几个节点位移分量，就称每个节点有几个自由度6. ?简述单元刚度矩阵的性质和矩阵元素的物理意义答：单元刚度矩阵是描述单元节点力和节点位移之间关系的矩阵单元刚度矩阵中元素aml的物理意义为单元第L个节点位移分量等于1，其他节点位移分量等于0时，对应的第m个节点力分量。
7. 有限元法基本方程中的每一项的意义是什么答：整个结构的节点载荷列阵（外载荷、约束力），整个结构的节点位移列阵，结构的整体刚度矩阵，又称总刚度矩阵。
8. 位移边界条件和载荷边界条件的意义是什么答：由于刚度矩阵的线性相关性不能得到解，从而引入边界条件。
9. ?简述整体刚度矩阵的性质和特点答：对称性；奇异性；稀疏性；对角线上的元素恒为正。
有限元分析基础第⼀讲第⼀章有限元的基本根念Basic Concepts of the Finite Element Method1.1引⾔(introduction)有限元(FEM 或FEA)是⼀种获取近似边值问题的计算⽅法。
边值问题(boundary valueproblems, 场问题field problem )是⼀种数学问题(mathematical problems)(在所研究的区域，⼀些相关变量满⾜微分⽅程如物理⽅程、位移协调⽅程等且满⾜特定的区域边界)。
边值问题也称为场问题，场是指我们研究的区域，并代表⼀种物理模型。
场变量是满⾜微分⽅程的相关变量，边界条件代表场变量在场边界上特定的值(物理边界转化为数学边界)。
根据所分析物理问题的不同，场变量包括位移、温度、热量等。
1.2有限元法的基本思路 (how does the finite element methods work)有限元法的基本思路可以归结为：将连续系统分割成有限个分区或单元，对每个单元提出⼀个近似解，再将所有单元按标准⽅法组合成⼀个与原有系统近似的系统。
下⾯⽤在⾃重作⽤下的等截⾯直杆来说明有限元法的思路。
等截⾯直杆在⾃重作⽤下的材料⼒学解答图1.1 受⾃重作⽤的等截⾯直杆图1.2 离散后的直杆受⾃重作⽤的等截⾯直杆如图所⽰，杆的长度为L ，截⾯积为A ，弹性模量为E ，单位长度的重量为q ，杆的内⼒为N 。
试求：杆的位移分布，杆的应变和应⼒。
)()(x L q x N -=EAdxx L q EA dx x N x dL )()()(-==-==x x Lx EA q EA dx x N x u 02)2()()((1))(x L EAq dx du x -==ε )(x L AqE x x -==εσ等截⾯直杆在⾃重作⽤下的有限元法解答 (1) 离散化如图1.2所⽰，将直杆划分成n 个有限段，有限段之间通过⼀个铰接点连接。
学习有限元分析需要哪些有限元分析基础知识?有限元分析具有确保产品设计的安全合理性，同时采用优化设计，找出产品设计最佳方案，降低材料的消耗或成本; 在产品制造或工程施工前预先发现潜在的问题; 模拟各种试验方案，减少试验时间和经费等作用，越来越被应用，越来越的人不断开始学习有限元分析。
对于很多想开始学有限元分析的人都会有这么一个疑问，学习有限元分析需要哪些有限元分析基础知识呢？对于这个问题，看板网根据超过十年的企业和个人有限元分析培训经验，给各位想学习有限元分析的朋友们提点建议。
有限元分析（FEA，Finite Element Analysis）的基本概念是用较简单的问题代替复杂问题后再求解。
它将求解域看成是由许多称为有限元的小的互连子域组成，对每一单元假定一个合适的(较简单的）近似解，然后推导求解这个域总的满足条件(如结构的平衡条件），从而得到问题的解。
这个解不是准确解，而是近似解，因为实际问题被较简单的问题所代替。
由于大多数实际问题难以得到准确解，而有限元不仅计算精度高，而且能适应各种复杂形状，因而成为行之有效的工程分析手段。
有限元分析基础知识主要有，结构强度分析、振动频率分析、谐响应分析、扭曲分析、机构尺寸优化分析、疲劳分析、热力分析、跌落测试、响应谱分析等。
以下是一些建议：1，图书馆或书店都可以买到有限元教材，有的教材讲得深，有的教材讲得浅。
要是想在理论层面往深层次学习，还要学习一些数学基础，比如泛函分析、变分原理，但是，如果不专门研究一般用不了理解那么深刻。
2，要根据你从事的行业而定。
如果做力学有限元分析，起码要懂力学，就要学习力学理论知识，比如弹性力学等；做电磁有限元分析，起码要懂麦克斯韦方程组。
市场上卖的有限元教材一般都是结合力学讲的。
然后你可以学习有限元软件（比如ANSYS、ABAQUS等）解决具体的工程实际问题了。
如果对结构有限元分析感兴趣，应该从材料力学、弹性力学开始。
对应力、应变、平衡方程、本构关系、位移－应变关系等知识有了了解以后，可以学习变分法的知识，。
一、里兹法与迦辽金法（摘自电磁场有限元方法 金建铭） 1. 里兹法里兹法是一种变分方法，其中边值问题用变分表达式（也称泛函）表示，泛函的极小值对应于给定边界条件下的控制微分方程。
通过求泛函相对于其变量的极小值可得到近似解。
2. 伽辽金法伽辽金法属于残数加权方法类型，它通过对微分方程的残数求加权的方法得到方程的解。
若u是方程的近似解，将u 代入方程可得到非零的残数： r Luf =- u的最佳近似应能使残数r 在Ω内所有点上有最小值。
残数加权方法要求： 0i i R rd ωΩ=Ω=⎰这里i R 表示残数的加权积分，i ω是所选的加权函数。
在伽辽金法中，加权函数与近似解展开中所用的函数相同。
通常，这样可得到最精确的解。
二、有限元方法里兹法和伽辽金法中，在整个解域内找出能表示或至少近似表示问题真实解的试探函数是非常重要的。
然而对于许多问题，这个步骤是十分困难的，对二维和三维问题尤其如此。
为此，我们可将整个区域划分成小子域，并应用定义在每个子域上的试探函数。
因为子域是小区域，因而在每一子域内函数的变化不大，所以定义在子域上的试探函数通常比较简单。
这正是有限元法的基本思想。
应用里兹法的过程通常称为里兹有限元法或变分有限元法，而应用伽辽金方法的过程通常称为伽辽金有限元方法。
有限元法与经典里兹法和伽辽金法的不同之处是在试探函数的公式上。
在经典里兹法和伽辽金法中，试探函数由定义在全域上的一组基函数组成。
这种组合必须能够（至少近似）表示真实解，也必须满足适当的边界条件。
在有限元法中，试探函数是由定义在组成全域的子域上的一组基函数构成。
因为子域很小，所以定义在子域上的基函数能够十分简单。
三、关于形函数（摘自有限元法在电磁计算中的应用 张榴晨）对于一个待求的微分方程，用一组线性独立的尝试函数i ψ和待定系数i C 来表示方程的近似解，并用加权余数法（迦辽金法）来求解这些待定系数。
求解待定系数的代数方程组为：1[]1,2,,ni j i j i d C q d j n ψψψΩΩ=∇∇Ω=Ω=∑⎰⎰这里j ψ为所选择的加权函数，应用迦辽金法时，所选取的加权函数即为尝试函数。

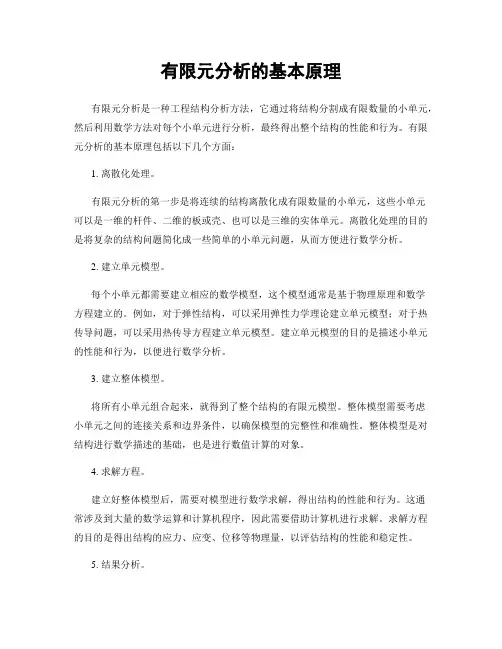

有限元分析的基本原理有限元分析是一种工程结构分析方法，它通过将结构分割成有限数量的小单元，然后利用数学方法对每个小单元进行分析，最终得出整个结构的性能和行为。
有限元分析的基本原理包括以下几个方面：1. 离散化处理。
有限元分析的第一步是将连续的结构离散化成有限数量的小单元，这些小单元可以是一维的杆件、二维的板或壳、也可以是三维的实体单元。
离散化处理的目的是将复杂的结构问题简化成一些简单的小单元问题，从而方便进行数学分析。
2. 建立单元模型。
每个小单元都需要建立相应的数学模型，这个模型通常是基于物理原理和数学方程建立的。
例如，对于弹性结构，可以采用弹性力学理论建立单元模型；对于热传导问题，可以采用热传导方程建立单元模型。
建立单元模型的目的是描述小单元的性能和行为，以便进行数学分析。
3. 建立整体模型。
将所有小单元组合起来，就得到了整个结构的有限元模型。
整体模型需要考虑小单元之间的连接关系和边界条件，以确保模型的完整性和准确性。
整体模型是对结构进行数学描述的基础，也是进行数值计算的对象。
4. 求解方程。
建立好整体模型后，需要对模型进行数学求解，得出结构的性能和行为。
这通常涉及到大量的数学运算和计算机程序，因此需要借助计算机进行求解。
求解方程的目的是得出结构的应力、应变、位移等物理量，以评估结构的性能和稳定性。
5. 结果分析。
最后，需要对求解得到的结果进行分析和评估。
这包括对结构的强度、刚度、稳定性等方面进行评估，以确定结构是否满足设计要求。
结果分析是有限元分析的最终目的，也是工程实践中最为关键的一步。
总之，有限元分析是一种基于数学和物理原理的工程结构分析方法，它通过离散化处理、建立单元模型、建立整体模型、求解方程和结果分析等步骤，对结构的性能和行为进行评估和预测。
有限元分析的基本原理对于工程设计和分析具有重要的意义，也是工程结构分析领域的重要方法之一。

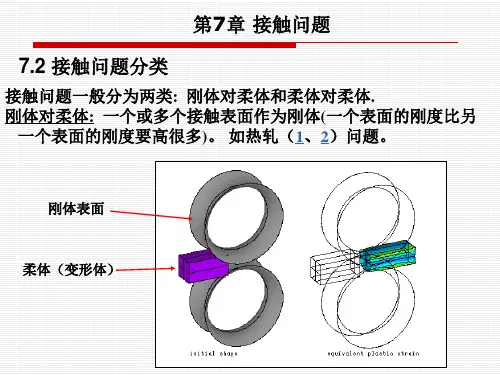

………………………………………………最新资料推荐……………………………………… 1 / 24 有限元分析概念 有限元法：把求解区域看作由许多小的在节点处相互连接的单元（子域）所构成，其模型给出基本方程的分片（子域）近似解，由于单元（子域）可以被分割成各种形状和大小不同的尺寸，所以它能很好地适应复杂的几何形状、复杂的材料特性和复杂的边界条件 有限元模型：它是真实系统理想化的数学抽象。由一些简单形状的单元组成，单元之间通过节点连接，并承受一定载荷。 有限元分析：是利用数学近似的方法对真实物理系统（几何和载荷工况）进行模拟。并利用简单而又相互作用的元素，即单元，就可以用有限数量的未知量去逼近无限未知量的真实系统。 线弹性有限元是以理想弹性体为研究对象的，所考虑的变形建立在小变形假设的基础上。在这类问题中，材料的应力与应变呈线性关系，满足广义胡克定律；应力与应变也是线性关系，线弹性问题可归结为求解线性方程问题，所以只需要较少的计算时间。如果采用高效的代数方程组求解方法，也有助于降低有限元分析的时间。 线弹性有限元一般包括线弹性静力学分析与线弹性动力学分析两方面。 非线性问题与线弹性问题的区别： 1）非线性问题的方程是非线性的，一般需要迭代求解； 2）非线性问题不能采用叠加原理； 3）非线性问题不总有一致解，有时甚至没有解。 有限元求解非线性问题可分为以下三类： ………………………………………………最新资料推荐……………………………………… 2 / 24 1）材料非线性问题 材料的应力和应变是非线性的，但应力与应变却很微小，此时应变与位移呈线性关系，这类问题属于材料的非线性问题。由于从理论上还不能提供能普遍接受的本构关系，所以，一般材料的应力与应变之间的非线性关系要基于试验数据，有时非线性材料特性可用数学模型进行模拟，尽管这些模型总有他们的局限性。在工程实际中较为重要的材料非线性问题有：非线性弹性（包括分段线弹性）、弹塑性、粘塑性及蠕变等。 2）几何非线性问题 几何非线性问题是由于位移之间存在非线性关系引起的。 当物体的位移较大时，应变与位移的关系是非线性关系。研究这类问题一般都是假定材料的应力和应变呈线性关系。它包括大位移大应变及大位移小应变问题。如结构的弹性屈曲问题属于大位移小应变问题，橡胶部件形成过程为大应变问题。 3）非线性边界问题 在加工、密封、撞击等问题中，接触和摩擦的作用不可忽视，接触边界属于高度非线性边界。 平时遇到的一些接触问题，如齿轮传动、冲压成型、轧制成型、橡胶减振器、紧配合装配等，当一个结构与另一个结构或外部边界相接触时通常要考虑非线性边界条件。 实际的非线性可能同时出现上述两种或三种非线性问题。 有限元理论基础 ………………………………………………最新资料推荐……………………………………… 3 / 24 有限元方法的基础是变分原理和加权余量法，其基本求解思想是把计算域划分为有限个互不重叠的单元，在每个单元内，选择一些合适的节点作为求解函数的插值点，将微分方程中的变量改写成由各变量或其导数的节点值与所选用的插值函数组成的线性表达式，借助于变分原理或加权余量法，将微分方程离散求解。采用不同的权函数和插值函数形式，便构成不同的有限元方法。 1.加权余量法： 是指采用使余量的加权函数为零求得微分方程近似解的方法称为加权余量法。（Weighted residual method WRM）是一种直接从所需求解的微分方程及边界条件出发，寻求边值问题近似解的数学方法。加权余量法是求解微分方程近似解的一种有效的方法。 设问题的控制微分方程为: 在V域内 在S边界上 式中 : L、B——分别为微分方程和边界条件中的微分算子； f、g ——为与未知函数u无关的已知函数域值； u——为问题待求的未知函数
()0Luf(5.1.1)()0Bug(5.1.2)………………………………………………最新资料推荐………………………………………
4 / 24 ………………………………………………最新资料推荐………………………………………
5 / 24 混合法对于试函数的选取最方便，但在相同精度条件下，工作量最大。对内部法和边界法必须使基函数事先满足一定条件，这对复杂结构分析往往有一定困难，但试函数一经建立，其工作量较小。 无论采用何种方法，在建立试函数时均应注意以下几点： (1)试函数应由完备函数集的子集构成。已被采用过的试函数有幂级数、三角级数、样条函数、贝赛尔函数、切比雪夫和勒让德多项式等等。 (2)试函数应具有直到比消除余量的加权积分表达式中最高阶导数低一阶的导数连续性。 (3)试函数应与问题的解析解或问题的特解相关联。若计算问题具有对称性，应充分利用它。 显然，任何独立的完全函数集都可以作为权函数。按照对权函数的不同选择得到不同的加权余量计算方法，主要有：配点法、子域法、最小二乘法、力矩法和伽辽金法。其中伽辽金法的精度最高。 ………………………………………………最新资料推荐………………………………………
6 / 24 ………………………………………………最新资料推荐………………………………………
7 / 24 ………………………………………………最新资料推荐………………………………………
8 / 24 ………………………………………………最新资料推荐………………………………………
9 / 24 2、虚功原理 ——平衡方程和几何方程的等效积分“弱”形式 虚功原理包含虚位移原理和虚应力原理，是虚位移原理和虚应力原理的总称。他们都可以认为是与某些控制方程相等效的积分“弱”形式。虚功原理：变形体中任意满足平衡的力系在任意满足协调条件的变形状态上作的虚功等于零，即体系外力的虚功与内力的虚功之和等于零。 虚位移原理是平衡方程和力的边界条件的等效积分的“弱”形式； 虚应力原理是几何方程和位移边界条件的等效积分“弱”形式。 虚位移原理的力学意义：如果力系是平衡的，则它们在虚位移和虚应变上所作的功的总和为零。反之，如果力系在虚位移（及虚应变）上所作的功的和等于零，则它们一定满足平衡方程。所以，虚位移原理表述了力系平衡的必要而充分条件。一般而言，虚位移原理不仅可以适用于线弹性问题，而且可以用于非线性弹性及弹塑性等非线性问题。 ………………………………………………最新资料推荐……………………………………… 10 / 24 虚应力原理的力学意义：如果位移是协调的，则虚应力和虚边界约束反力在他们上面所作的功的总和为零。反之，如果上述虚力系在他们上面所作的功的和为零，则它们一定是满足协调的。所以，虚应力原理表述了位移协调的必要而充分条件。 虚应力原理可以应用于线弹性以及非线性弹性等不同的力学问题。但是必须指出，无论是虚位移原理还是虚应力原理，他们所依赖的几何方程和平衡方程都是基于小变形理论的，他们不能直接应用于基于大变形理论的力学问题。 3、最小总势能法 应变能：作用在物体上的外载荷会引起物体变形，变形期间外力所做的功以弹性能的形式储存在物体中，即为应变能。 由n个单元和m个节点组成的物体的总势能为总应变能和外力所做功的差：
()11=nmeiieiFu
最小势能原理：对于一个稳定的系统，相对于平衡位置发生的位移总会使系统的总势能最小，即： ()110nmeiieiiiiFuuuu
，i=1,2,3,……,n
有限元法的收敛性 有限元法是一种数值分析方法，因此应考虑收敛性问题。 ………………………………………………最新资料推荐……………………………………… 11 / 24 有限元法的收敛性是指：当网格逐渐加密时，有限元解答的序列收敛到精确解；或者当单元尺寸固定时，每个单元的自由度数越多，有限元的解答就越趋近于精确解。 有限元的收敛条件包括如下四个方面： 1）单元内，位移函数必须连续。多项式是单值连续函数，因此选择多项式作为位移函数，在单元内的连续性能够保证。 2）在单元内，位移函数必须包括常应变项。每个单元的应变状态总可以分解为不依赖于单元内各点位置的常应变和由各点位置决定的变量应变。当单元的尺寸足够小时，单元中各点的应变趋于相等，单元的变形比较均匀，因而常应变就成为应变的主要部分。为反映单元的应变状态，单元位移函数必须包括常应变项。 3）在单元内，位移函数必须包括刚体位移项。一般情况下，单元内任一点的位移包括形变位移和刚体位移两部分。形变位移与物体形状及体积的改变相联系，因而产生应变；刚体位移只改变物体位置，不改变物体的形状和体积，即刚体位移是不产生变形的位移。空间一个物体包括三个平动位移和三个转动位移，共有六个刚体位移分量。 由于一个单元牵连在另一些单元上，其他单元发生变形时必将带动单元做刚体位移，由此可见，为模拟一个单元的真实位移，假定的单元位移函数必须包括刚体位移项。 4）位移函数在相邻单元的公共边界上必须协调。对一般单元而言，协调性是指相邻单元在公共节点处有相同的位移，而且沿单元边界也有相同的位移，也就是说，要保证不发生单元的相互脱离开裂和相互侵入
