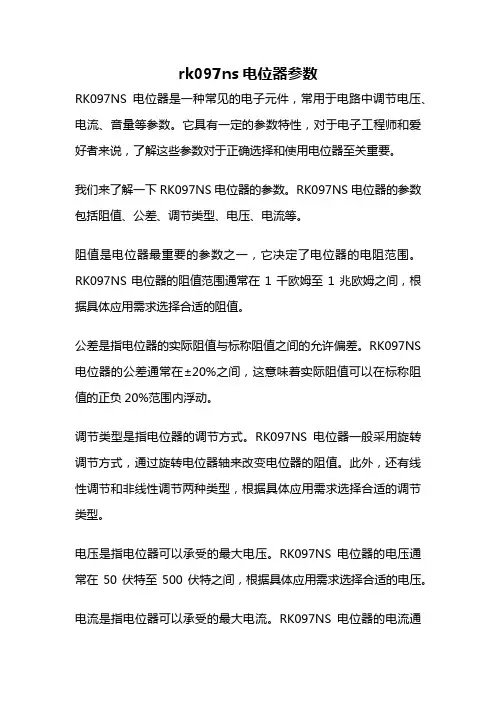

rk097ns电位器参数RK097NS电位器是一种常见的电子元件，常用于电路中调节电压、电流、音量等参数。
它具有一定的参数特性，对于电子工程师和爱好者来说，了解这些参数对于正确选择和使用电位器至关重要。
我们来了解一下RK097NS电位器的参数。
RK097NS电位器的参数包括阻值、公差、调节类型、电压、电流等。
阻值是电位器最重要的参数之一，它决定了电位器的电阻范围。
RK097NS电位器的阻值范围通常在1千欧姆至1兆欧姆之间，根据具体应用需求选择合适的阻值。
公差是指电位器的实际阻值与标称阻值之间的允许偏差。
RK097NS 电位器的公差通常在±20%之间，这意味着实际阻值可以在标称阻值的正负20%范围内浮动。
调节类型是指电位器的调节方式。
RK097NS电位器一般采用旋转调节方式，通过旋转电位器轴来改变电位器的阻值。
此外，还有线性调节和非线性调节两种类型，根据具体应用需求选择合适的调节类型。
电压是指电位器可以承受的最大电压。
RK097NS电位器的电压通常在50伏特至500伏特之间，根据具体应用需求选择合适的电压。
电流是指电位器可以承受的最大电流。
RK097NS电位器的电流通常在0.01安培至1安培之间，根据具体应用需求选择合适的电流。
了解了RK097NS电位器的参数，接下来我们来了解一下这些参数对电位器的使用有哪些影响。
首先是阻值对电位器的影响。
阻值决定了电位器的电阻范围，不同的阻值适用于不同的电路需求。
如果电路需要调节范围较大的电压或电流，就需要选择较大阻值的电位器。
其次是公差对电位器的影响。
公差决定了电位器实际阻值与标称阻值之间的偏差范围，公差越小，电位器的精度越高。
在一些对电阻值精度要求较高的电路中，需要选择公差较小的电位器。
调节类型对电位器的影响也很重要。
线性调节类型的电位器可以实现线性的电阻变化，适用于一些需要精确调节的电路。
非线性调节类型的电位器则可以实现非线性的电阻变化，适用于一些需要非线性调节的电路。
电子元器件选型技术手册一、引言随着现代科技的快速发展，电子产品的普及已成为人们生活的重要组成部分。
而电子元器件，则作为电子产品中的重要核心，其选型技术成为了电子工程师必备的技能之一。
本手册将介绍电子元器件选型的基本原则、常见元器件的选型要点以及选型注意事项，帮助读者在电子元器件选型过程中获得更准确、高效的结果。
二、电子元器件选型的基本原则1. 了解产品需求：在进行电子元器件选型之前，首先要充分了解产品的功能需求、工作环境、电气特性等信息。
只有清楚了解产品需求，才能更好地找到适合的元器件。
2. 研究元器件规格：查阅元器件的规格书，了解元器件的电气参数、尺寸、频率响应等特性，并与产品需求进行对比，筛选出合适的元器件。
3. 鉴别元器件品质：元器件品质直接影响产品的可靠性和性能，因此要选择有口碑、信誉好的供应商，并注意元器件的认证标准和质量保证体系。
4. 市场价格考量：在选型过程中，除了关注元器件性能，还要考虑市场价格因素。
价格较高的元器件不一定就是最适合的选择，需要在性能与成本之间做出权衡。
5. 相关支持与服务：关注供应商提供的技术支持、售后服务等方面，尤其是在产品设计和调试阶段，供应商的专业支持可以帮助解决问题，提高工作效率。
三、常见元器件的选型要点1. 电阻器的选型要点a. 需要确认电阻值、功率、偏差等要求。
b. 根据工作环境及可靠性需求选择焊接方式和封装形式。
c. 根据电路特性选择合适的温度系数。
d. 注意电阻器的温升及功率因数等参数。
e. 考虑体积、重量以及成本等因素。
2. 电容器的选型要点a. 根据电容值、容差、工作电压等参数进行筛选。
b. 选择合适的封装形式和结构类型，如电解电容、陶瓷电容等。
c. 根据工作温度和频率范围选择合适的电容器系列。
d. 注意电容器的损耗因子、漏电流等参数。
3. 二极管的选型要点a. 根据工作电压、最大正向电流等参数选择适合的二极管类型。
b. 根据反向恢复时间、开关速度等参数选择合适的用途。
电位器相连，引脚2与单片机的P1.1相连。
当脉冲电位器左旋或右旋时，P1.0和P1.1就会周期性地产生所示的波形，如果是12点的脉冲电位器旋转一圈就会产生12组这样的波形，24点的脉冲电位器就会产生24组这样的波形；一组波形（或一个周期）包含了4个工作状态。
因此只要检测出P1.0和P1.1的波形，就能识别脉冲电位器是否旋转是左旋还是右旋。
编辑本段识别进一步分析右的波形并按时间轴展开可以看出，虽然脉冲电位器左旋和右旋的波形都相同。
但左旋时，在第1状态，脚1先比脚2变为低电平；在第2状态，脚2也变为低电平；在第3状态，脚1先比脚2变为高电平；在第4状态，脚2也变为高电平；脉冲电位器右旋时，脚1和脚2输出波形的变化规律正好与左旋相反。
故可根据时间识别法（比较P1.0与P1.1低电平出现和结束的时差）来识别脉冲电位器是左旋还是右旋。
在动态扫描中，因采样频率操作速度等因素的影响，实际上很难测出P1.0和P1.1的波形；也很难测准P1.0与P1.1低电平出现和结束的时差，只能快速地对P1.0和P1.1电平采样。
对应图1所示波形按时间轴展开，每当P1.0和P1.1的组合电平依次为01 00 10 11四种状态码组成一个字节即4BH 时，就表示左旋一位音量减1。
而每当P1.0和P1.1的组合电平依次为10 00 01 11四种状态码组成一个字节即87H时；就表示右旋一位音量加1。
这里将“4BH”称为左旋一位的特征码，“87H”称为右旋一位的特征码。
编程的任务就是要在脉冲电位器旋转过程中识别出这两种特征码，并以此为依据，对音量进行增减控制。
实际编程时可以用不同的方法识别出这两种特征码。
但我们在实践中经过比较，用状态（位置）采样法实现编程是较为理想的一种方法。
这种方法对采样频率和操作速度没有特别要求，也可不用定时器和中断资源，只需在主程序里面就能完成，而且具有编程简单抗干扰能力强工作可靠的优点。
由于脉冲电位器在工作过程中有三种情形：一是没有被旋转而停留在某一状态（位置）；二是虽然被旋转但没有完成一个周期（4个状态）而停留在某一状态；三是不停地被旋转而超过一个周期。

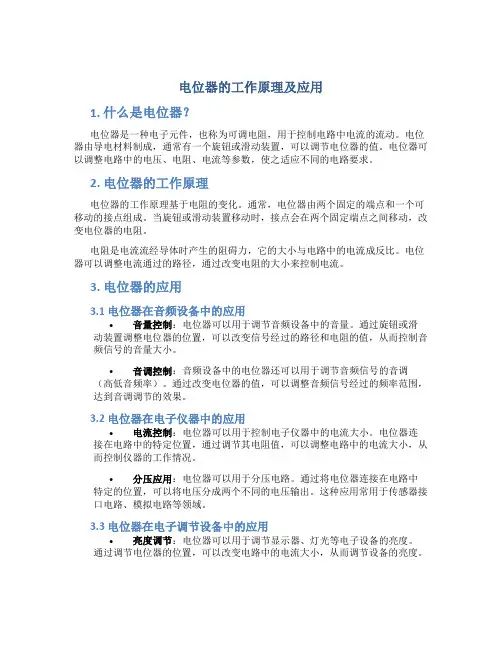

电位器的工作原理及应用1. 什么是电位器？电位器是一种电子元件，也称为可调电阻，用于控制电路中电流的流动。
电位器由导电材料制成，通常有一个旋钮或滑动装置，可以调节电位器的值。
电位器可以调整电路中的电压、电阻、电流等参数，使之适应不同的电路要求。
2. 电位器的工作原理电位器的工作原理基于电阻的变化。
通常，电位器由两个固定的端点和一个可移动的接点组成。
当旋钮或滑动装置移动时，接点会在两个固定端点之间移动，改变电位器的电阻。
电阻是电流流经导体时产生的阻碍力，它的大小与电路中的电流成反比。
电位器可以调整电流通过的路径，通过改变电阻的大小来控制电流。
3. 电位器的应用3.1 电位器在音频设备中的应用•音量控制：电位器可以用于调节音频设备中的音量。
通过旋钮或滑动装置调整电位器的位置，可以改变信号经过的路径和电阻的值，从而控制音频信号的音量大小。
•音调控制：音频设备中的电位器还可以用于调节音频信号的音调（高低音频率）。
通过改变电位器的值，可以调整音频信号经过的频率范围，达到音调调节的效果。
3.2 电位器在电子仪器中的应用•电流控制：电位器可以用于控制电子仪器中的电流大小。
电位器连接在电路中的特定位置，通过调节其电阻值，可以调整电路中的电流大小，从而控制仪器的工作情况。
•分压应用：电位器可以用于分压电路。
通过将电位器连接在电路中特定的位置，可以将电压分成两个不同的电压输出。
这种应用常用于传感器接口电路、模拟电路等领域。
3.3 电位器在电子调节设备中的应用•亮度调节：电位器可以用于调节显示器、灯光等电子设备的亮度。
通过调节电位器的位置，可以改变电路中的电流大小，从而调节设备的亮度。
•温度控制：电位器在温度控制器中也有应用。
通过调节电位器的电阻值，可以控制温度控制器中的温度阈值，实现温度的控制与调节。
4. 总结•电位器是一种用于控制电路中电流的流动的电子元件。
•电位器通过改变电阻的大小来调整电路中的电压、电阻、电流等参数。
常用型号选型样本霍尼韦尔电位器Best Seller of Evectric Materials领导地位的跨国公司。
在全球，其业务涉及航空产品、技术及服务；住宅和商业楼宇控制、工业控制技术、产品和服务以及自动化产品和服务；特种化学、纤维、塑料、电子和先进材料技术、以及产品和服务；交通和动力技术、产品和服务等领域。
霍尼韦尔在全球95个国家拥有10万员工，总部设在美国新泽西州莫里斯镇。
在纽约、伦敦、芝加哥和太平洋证券市场的交易代码为HON，为道琼斯工业指数的30家构成公司之一，也是“标准普尔500指数”的组成部分。
2002年，霍尼韦尔的销售额为223亿美元；在全球财富500强排名榜中列第195位。
传感与控制元件部霍尼韦尔公司（Honeywell)创立于1885年，从楼宇恒温控制装置开始，经过110余年的发展。
已经成为一个拥有120,000多名员工，年销售额达240亿多美元的全球化集团公司。
为工业楼宇设备和航天、航空应用提供各类传感器、控制产品和系统。
目前在全世界九十多个国家设有工厂、研究机构、销售和服务中心，在全球控制领域中处于领先地位。
Mircro Switch（微型开关公司）创立于1935，后加入霍尼韦尔成为霍尼韦尔传感与控制战略单元。
目前共有20多个系列近六万种产品，在全世界拥有三十万用户。
近半个世纪以来，霍尼韦尔公司的传感与控制分部以其优秀的产品质量和可靠性，以及不断的技术创新，不仅在北美、而且在全世界赢得了很高的声誉。
霍尼韦尔电位器 21.编码器 Encoder388E系列 (3)510系列 (4)350E11/350E16系列 (6)600系列 (8)2.电位器Potentiometers(1) 陶瓷电位器309系列 (9)409系列 (10)591系列 (11)(2)导电塑料电位器308系列 (13)408系列 (14)380系列 (15)381系列 (16)392和RV6系列 (18)53C和RV4系列 (20)574系列 (22)575系列576系列(3) 绕线电位器43系列 RA20 (24)58系列 RA30 (26)(4) 碳膜电位器585系列 (28)586系列(5) 合成碳膜电位器 (29)(6) 开关电位器 (42)(7) 电动工具专用型 (46)(8) 精密电位器Precision Potentiometers578系列 (47)73系列 ..................... (48)MKV系列 (49)MK11系列 (50)Sensor Cube (51)(10) 预调电位器 (52)(11) 玻璃釉预调电位器 (56)3. 微调电位器Trimmers Arthur343系列 (60)363系列 (61)364系列 (62)530B系列 (63)4. 绕线电阻Wirewound Resistors wMark SongCMC系列 (65)SC系列 (66)VC系列 (67)VK系列 (68)VP线绕电阻系列 (69)VP可调线绕电阻系列 (70)VPR系列 (71)5. 绕线电位器53B010/53B/030/53B050 (72)53B13/53B14/53B11 (72)57B3/57B7 (72)3霍尼韦尔电位器 4特点●小体积●防尘●模块化结构高性能，●机械寿命超过100,00转有4脉冲16定位和6脉冲24 定位两种●2位格莱码输出可扩展与推-推、推-拉和自复位开 关●配合宽泛的温度使用范围 -40°C~100°C应用●液位控制●指针控制●频率控制●温度控制●时间控制●位置反馈订货文件填写388EN-4P 388EN-6P-DJ其中: 388EN 为系列号4P, 6P 表示每周脉冲数,DJ 表示Dome Switch接触电阻2.5K Ohms max.额定电压/电流 5 Vdc at 5 mA绝缘电阻100 MOhms at 50 Vdc耐电压900 Vac at ATM机械行程/速度/寿命连续, 最大30转/分钟，寿命100000转定位数16， 24转动力矩0,007 Nm to 0,39 Nm工作温度-40 ℃ to 100 ℃ [-40 0F to 212 0F]冲击振动100 G， MIL-STD-202Dome Switch 类型SPST 自复位Dome Switch 触点容量125 mA at 28 Vdc Dome Switch 机械寿命25,000 次Dome Switch 接触电阻小于 10 Ohms Dome Switch 绝缘电阻 1 MOhmDome Switch 耐电压对地750 V; 300 V across terminalsUNSPSC Code 0,34 kg [12 oz], nominal Dome Switch 长度of Throw0,381 mm [0.015 in] nominal UNSPSC Code30211929UNSPSC Commodity30211929 Encoders产品波形频率L频率R等幅波循环388E 尺寸（仅供参考） MM[IN]配件表层直径配件表层最大限度代表性数值尺寸（仅供参考） MM[IN]螺纹直径轴衬轴连接388E 机械的编码器,4或6fe 电子脉冲并瞬间与单轴接通直径直径5特点●提供一个2-bit 格莱码表示相对位置，或者4-bit格莱码表示绝对位置。
电化学工作站计时电位法参数设置电化学工作站计时电位法是一种用于研究电化学反应动力学的方法，参数设置的合理性对于实验结果的准确性至关重要。
以下是一份电化学工作站计时电位法参数设置的参考指南，仅供参考。
1. 电极选择：- 工作电极：根据实验要求选择适当的工作电极，例如玻碳电极、金属电极等。
- 参比电极：选择合适的参比电极，如饱和甘汞电极、饱和银/银盐电极等。
2. 电解质选择：- 选择适当的电解质以提供离子传递路径。
- 电解质的浓度通常为10^-3 - 10^-1 mol/L。
3. 扫描速率：- 根据实验目的和反应动力学要求设置扫描速率。
- 可以在较低电压扫描速率（通常为1 - 100 mV/s）或较高电压扫描速率（通常为100 - 1000 mV/s）之间选择。
4. 峰电位范围：- 根据实验物质和反应特性设置合适的峰电位范围，确保电极不发生氧化还原反应。
- 通常将峰电位范围设置在实验物质的氧化还原峰电位的附近。
5. 计时电位测量条件：- 选择适当的计时电位测量时间，确保足够的数据点以获取准确的反应动力学数据。
- 常见的计时电位测量时间范围为几毫秒到几分钟。
6. 数据采集频率：- 根据实验目的，设置合适的数据采集频率以获得所需的时间分辨率。
- 通常选择较高的数据采集频率以提高数据的准确性。
7. 温度控制：- 在实验过程中，保持温度稳定并记录温度变化。
- 可以使用温控系统或水浴等方式进行温度控制。
8. 数据分析：- 使用适当的数据处理软件对测得的电位-时间曲线进行分析。
- 根据实验需要计算反应速率常数、转移系数等参数。
以上参数设置仅作为参考，具体实验条件需根据实验目的和反应特性进行调整。
希望对你有所帮助！。

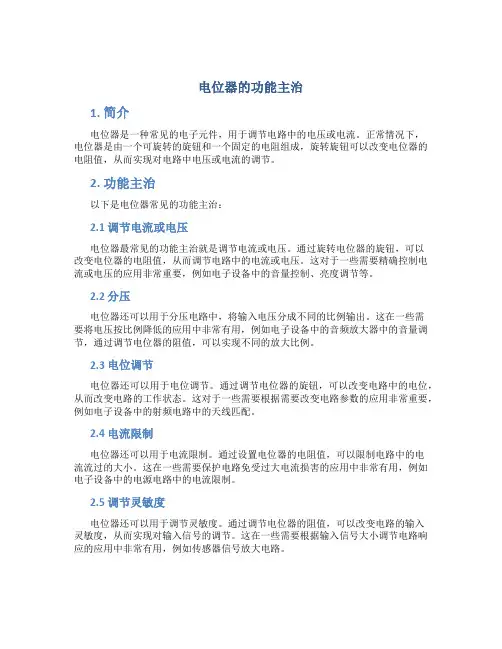

电位器的功能主治1. 简介电位器是一种常见的电子元件，用于调节电路中的电压或电流。
正常情况下，电位器是由一个可旋转的旋钮和一个固定的电阻组成，旋转旋钮可以改变电位器的电阻值，从而实现对电路中电压或电流的调节。
2. 功能主治以下是电位器常见的功能主治：2.1 调节电流或电压电位器最常见的功能主治就是调节电流或电压。
通过旋转电位器的旋钮，可以改变电位器的电阻值，从而调节电路中的电流或电压。
这对于一些需要精确控制电流或电压的应用非常重要，例如电子设备中的音量控制、亮度调节等。
2.2 分压电位器还可以用于分压电路中，将输入电压分成不同的比例输出。
这在一些需要将电压按比例降低的应用中非常有用，例如电子设备中的音频放大器中的音量调节，通过调节电位器的阻值，可以实现不同的放大比例。
2.3 电位调节电位器还可以用于电位调节。
通过调节电位器的旋钮，可以改变电路中的电位，从而改变电路的工作状态。
这对于一些需要根据需要改变电路参数的应用非常重要，例如电子设备中的射频电路中的天线匹配。
2.4 电流限制电位器还可以用于电流限制。
通过设置电位器的电阻值，可以限制电路中的电流流过的大小。
这在一些需要保护电路免受过大电流损害的应用中非常有用，例如电子设备中的电源电路中的电流限制。
2.5 调节灵敏度电位器还可以用于调节灵敏度。
通过调节电位器的阻值，可以改变电路的输入灵敏度，从而实现对输入信号的调节。
这在一些需要根据输入信号大小调节电路响应的应用中非常有用，例如传感器信号放大电路。
2.6 校准电位器还可以用于校准电路中的一些参数。
通过调节电位器的旋钮，可以改变电路中的某些参数，从而实现对电路的校准。
这在一些需要保证电路工作准确性的应用中非常重要，例如测试仪器中的校准电路。
3. 总结综上所述，电位器是一种常见的电子元件，具有多种功能主治。
它可以用于调节电流或电压，分压，电位调节，电流限制，调节灵敏度和校准。
电位器在电子领域中有着广泛的应用，对于电路的控制和调节起着重要的作用。
可调电阻的使用方法一、什么是可调电阻可调电阻，也称为可变电阻或电位器，是一种电子元件，用于调节电路中的电阻值。
它通常由一个旋钮或滑动器来控制，通过改变电阻器的物理位置或旋转角度，可以改变电阻值，从而调整电路中的电流和电压。
二、可调电阻的分类根据结构和工作原理的不同，可调电阻可以分为以下几种类型：1. 旋转可调电阻旋转可调电阻是最常见的一种类型，它通常由一个旋钮控制。
旋钮可以通过手动旋转来改变电阻值。
旋转可调电阻常用于音量控制、亮度调节等场合。
2. 滑动可调电阻滑动可调电阻是另一种常见的类型，它通常由一个滑动器控制。
滑动器可以在电阻器的表面上滑动，通过改变滑动的位置来改变电阻值。
滑动可调电阻常用于平衡电路、灯光调节等场合。
3. 芯片可调电阻芯片可调电阻是一种集成在芯片上的微型电阻器。
它通常由数字信号控制，可以通过外部电路或微控制器来调节电阻值。
芯片可调电阻常用于集成电路中的校准、自动控制等应用。
三、可调电阻的应用可调电阻在电子电路中有着广泛的应用，下面介绍几个常见的应用场景：1. 电压分压可调电阻可以用来实现电压的分压。
通过将可调电阻与其他电阻串联或并联，可以调整电路中的电压分配，从而满足不同的电路要求。
2. 电流限制可调电阻可以用来限制电路中的电流。
通过调整电阻值，可以限制电路中的电流大小，从而保护电路和元件免受过大电流的损害。
3. 信号调节可调电阻可以用来调节信号的幅度或频率。
通过改变电阻值，可以调整信号的大小或改变信号的波形，从而满足不同的信号处理需求。
4. 温度补偿可调电阻可以用来实现温度补偿。
在一些精密测量或自动控制系统中，温度对电路性能的影响是不可忽视的。
通过调整电阻值，可以对电路的温度特性进行补偿，提高系统的稳定性和精度。
四、可调电阻的选型和安装1. 选型在选择可调电阻时，需要考虑以下因素：•电阻值范围：根据电路要求选择合适的电阻值范围。
•功率容量：根据电路中的最大功率需求选择合适的功率容量。

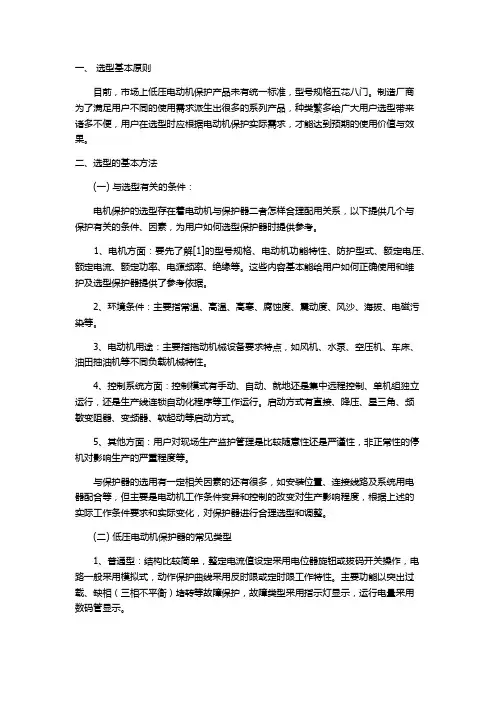

一、选型基本原则目前，市场上低压电动机保护产品未有统一标准，型号规格五花八门。
制造厂商为了满足用户不同的使用需求派生出很多的系列产品，种类繁多给广大用户选型带来诸多不便，用户在选型时应根据电动机保护实际需求，才能达到预期的使用价值与效果。
二、选型的基本方法(一) 与选型有关的条件：电机保护的选型存在着电动机与保护器二者怎样合理配用关系，以下提供几个与保护有关的条件、因素，为用户如何选型保护器时提供参考。
1、电机方面：要先了解[1]的型号规格、电动机功能特性、防护型式、额定电压、额定电流、额定功率、电源频率、绝缘等。
这些内容基本能给用户如何正确使用和维护及选型保护器提供了参考依据。
2、环境条件：主要指常温、高温、高寒、腐蚀度、震动度、风沙、海拔、电磁污染等。
3、电动机用途：主要指拖动机械设备要求特点，如风机、水泵、空压机、车床、油田抽油机等不同负载机械特性。
4、控制系统方面：控制模式有手动、自动、就地还是集中远程控制、单机组独立运行，还是生产线连锁自动化程序等工作运行。
启动方式有直接、降压、星三角、频敏变阻器、变频器、软起动等启动方式。
5、其他方面：用户对现场生产监护管理是比较随意性还是严谨性，非正常性的停机对影响生产的严重程度等。
与保护器的选用有一定相关因素的还有很多，如安装位置、连接线路及系统用电器配合等，但主要是电动机工作条件变异和控制的改变对生产影响程度，根据上述的实际工作条件要求和实际变化，对保护器进行合理选型和调整。
(二) 低压电动机保护器的常见类型1、普通型：结构比较简单，整定电流值设定采用电位器旋钮或拔码开关操作，电路一般采用模拟式，动作保护曲线采用反时限或定时限工作特性。
主要功能以突出过载、缺相（三相不平衡）堵转等故障保护，故障类型采用指示灯显示，运行电量采用数码管显示。
2、数字监控型：保护器内部电路运用单片机，实现电动机智能化综合保护，集保护、测量、通讯、显示为一体。
整定电流采用数字设定，通过操作面板按钮来操作，用户可以根据自己实际使用要求和保护情况在现场自行对各种参数修正设定，采用数码管作为显示窗口，由于数码管显示的信息不够丰富，此类保护器界为中高档。

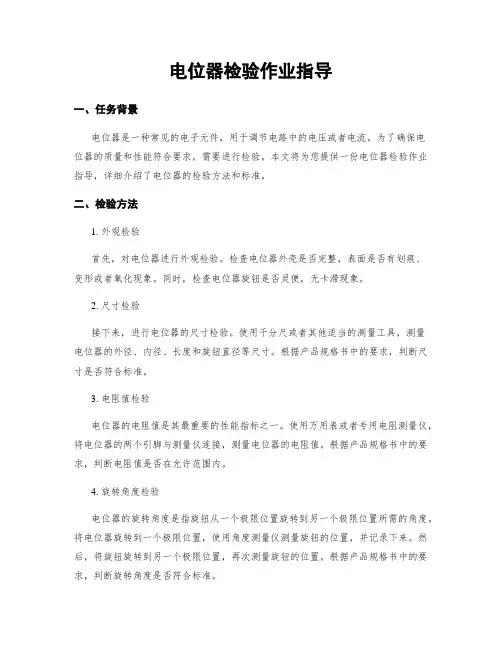

电位器检验作业指导一、任务背景电位器是一种常见的电子元件，用于调节电路中的电压或者电流。
为了确保电位器的质量和性能符合要求，需要进行检验。
本文将为您提供一份电位器检验作业指导，详细介绍了电位器的检验方法和标准。
二、检验方法1. 外观检验首先，对电位器进行外观检验。
检查电位器外壳是否完整，表面是否有划痕、变形或者氧化现象。
同时，检查电位器旋钮是否灵便，无卡滞现象。
2. 尺寸检验接下来，进行电位器的尺寸检验。
使用千分尺或者其他适当的测量工具，测量电位器的外径、内径、长度和旋钮直径等尺寸。
根据产品规格书中的要求，判断尺寸是否符合标准。
3. 电阻值检验电位器的电阻值是其最重要的性能指标之一。
使用万用表或者专用电阻测量仪，将电位器的两个引脚与测量仪连接，测量电位器的电阻值。
根据产品规格书中的要求，判断电阻值是否在允许范围内。
4. 旋转角度检验电位器的旋转角度是指旋钮从一个极限位置旋转到另一个极限位置所需的角度。
将电位器旋转到一个极限位置，使用角度测量仪测量旋钮的位置，并记录下来。
然后，将旋钮旋转到另一个极限位置，再次测量旋钮的位置。
根据产品规格书中的要求，判断旋转角度是否符合标准。
5. 耐久性检验电位器的耐久性是指其能够承受多少次旋转操作而不损坏。
将电位器旋钮连续旋转一定次数，例如1000次，观察电位器是否浮现卡滞、松动或者其他异常现象。
根据产品规格书中的要求，判断耐久性是否符合标准。
6. 温度特性检验电位器的温度特性是指在不同温度下，电位器的电阻值是否稳定。
将电位器置于不同温度环境中，例如高温和低温，等待一段时间后，再次测量电位器的电阻值。
根据产品规格书中的要求，判断温度特性是否符合标准。
三、检验标准1. 外观标准电位器外壳应完整，无划痕、变形或者氧化现象。
旋钮应灵便，无卡滞现象。
2. 尺寸标准根据产品规格书中的要求，判断电位器的外径、内径、长度和旋钮直径等尺寸是否符合标准。
3. 电阻值标准根据产品规格书中的要求，判断电位器的电阻值是否在允许范围内。
如何使用双恒电位仪进行电位测量？双恒电位仪通常由两个电极组成，每个电极都具有固定的电位。
通过连接待测点与这两个电极之间，它可以测量待测点与每个电极之间的电位差，并计算出待测点的电位值。
这种仪器常用于电化学实验、腐蚀研究和其他需要准确测量电位的应用中。
以下是使用双恒电位仪进行电位测量的基本步骤：1、准备工作：确保双恒电位仪处于良好状态并具有适当的校准。
检查电极、连接线和样品等部件是否干净、无损坏，并确保连接稳定可靠。
2、连接电极：将参比电极(也称为恒电位电极)和工作电极正确连接到仪器上。
参考电极通常是一个稳定的标准电极，例如银/氯化银电极或饱和甘汞/水银电极。
工作电极根据具体实验需求选择，可能是一个金属电极或其他类型的电极。
3、样品处理：根据需要，对待测样品进行必要的处理，例如清洗、溶液调节、去除氧气等。
确保样品与电极之间没有任何杂质或隔离物。
4、建立电路：通过连接线将仪器与参比电极和工作电极连接起来。
确保连接线的长度适当，并尽量减少电阻和干扰。
5、测量电位差：打开仪器的电源，并根据说明书或操作手册设置合适的参数，例如采样率、测量范围等。
开始测量前，应该让系统达到稳定状态，通常需要一段时间以消除任何系统漂移。
启动仪器并记录电位差数据。
可以在实验过程中随时记录单个数据点或进行连续测量。
6、数据处理：根据实验需求，对测得的电位差数据进行分析和处理。
可以计算平均值、标准偏差、相关系数等统计量，以评估测量结果的可靠性。
将所得数据与其他因素(如时间、温度、浓度等)进行关联分析，以获得更详细的信息。
7、清理和维护：在测量结束后，及时清洁电极和所有使用过的部件，以确保下次使用前的良好状态。
定期检查和校准双恒电位仪，以确保其精度和准确性。
如何进行电位器选型和正确使用 摘要 综述电位器的基本概念、电气性能参数及其测量方法, 侧重介绍电位器 选型依据及使用注意事项。为整机厂线路设计, 工艺设计人员选型和正确使用电位器提供了依据。 关键词 电位器 电气性能 测量方法 选型原则 1 引言 电位器是一种通用的机电元件, 在仪器仪表和各种电子设备中已获得广泛应用。由于电位器品种、结构、安装方式和技术参数繁多, 电路设计人员在设计选型时首先根据电位器在电路中的作用来确定性能指标。从经济实用的观点出发, 设计人员既要考虑到电位器的参数指标留有余量, 又不能不切实际地提高指标要求。若所选电位器的参数指标不足, 将达不到设计要求或不能长期稳定工作。另外, 设计人员选型不当或不能正确使用、安装, 也容易造成电位器性能下降, 结构受损甚至毁坏失效。合成碳膜电位器和玻璃釉电位器由于价格低廉和具有极强的通用性, 因而在彩色及黑白电视机、录像机、音响设备、显示器等电器中占有重要地位。为了增进电位器制造厂和上述应用领域的广大设计人员、工艺人员之间的交流, 为电路设计、整机工艺工作中合理地设计、选型和在装配中正确安装、使 用电位器, 本文提供主要的参考原则。
2 电位器的基本概念 21 电位器的定义 电位器是一种可调电子元件, 它靠动触点在电阻体上移动, 从而获得与电位器输入电压和动触点位移(或转角) 成一定关系的电压输出。
如图1。 图1 电位器原理示意图
22 电位器的分类 从构造形式来看, 电位器可分为线绕电位器和非线绕电位器两大类。 (1) 线绕电位器是将电阻丝绕在金属、陶瓷和塑料骨架上作为电阻元件, 具有电阻温度系数低, 电阻值稳定性好, 功率负荷性大,工作寿命长等优点。但线绕电阻元件的主要缺陷是分辩力有一定阶梯性, 同时多圈的电阻元件的感抗会呈现随频率增加而增加, 因此高频性能差。此外, 还存在总阻值范围窄等缺点。
(2) 非线绕电位器有合成膜电位器、玻璃釉电位器、导电塑料电位器等。 a 合成膜电位器是将炭黑、石墨和有机粘合剂、填充料等混合制成的浆料采用多种方法(如丝网印刷) 涂覆在基体上再经固化而制成的电阻膜作为电阻体。合成碳膜电位器能大规模生产, 价格便宜, 调节时噪声较小, 优越的高频性能, 还具有较小的电感量和分布容量, 且工作寿命长, 很少突然发生严重损坏, 总阻值范围宽广。线路设计人员总是首先想到选用碳膜电位器来作为在电子线路中改变电阻的经济方法。但合成碳膜电位器的总电阻值随时间和温度变化较大, 抗 潮湿的能力较差, 碳膜电阻元件的接触电阻较大。 b玻璃釉电位器是将金属(或其氧化物) 粉、玻璃釉等混合而成的浆料采用丝网 印刷等方法涂覆在陶瓷基体上, 经烘干、高温烧结而成的电阻膜作为电阻体。其优点有:总电阻值范围宽广, 且有很高的分辩力和良好的稳定性, 噪声小, 频率响应非常好, 远远超过100MHz。电阻温度系数较小, 电阻元件表面坚硬而耐磨, 工作寿命长。玻璃釉电阻元件越来越广泛地应用于预调电位器中。
c1 导电塑料电位器是将炭黑、石墨和超细金属粉、DA P 树脂和交联剂等混合而成的浆料采用丝网印刷等方法涂覆在陶瓷或特制塑料基体上而成的电阻膜作为电阻体。优点是接触电阻变化小, 工作寿命很长。因为表面特别光滑, 所以分辨力非常高, 即使动触点在电阻体上循环运动数百万次后, 仍不会产生明显的摩擦力和磨损。对电阻元件加以修刻, 可使其线性度达01001 的水平。动态噪声非常小, 有良好的高频工作性能, 适用于高增益伺服系统中。但导电塑料电位器耐 潮湿性能较差, 稳定性不如玻璃釉电位器, 动触点额定电流小, 温度系数介于线绕电位器和玻璃釉电位器之间。 另外, 非线绕电位器还有金属膜电位器、金属体(箔) 电位器、有机实芯电位器、无机实芯电位器等。
23 电位器的基本安装方式 插针式: 在一般的用途中, 可将电位器直接插入印刷电路板并进行波峰焊接。 轴套安装: 在设计一些需要承受严重的机械振动和冲击的结构时, 可采用轴套安装的电位器。用轴套螺母和垫圈将电位器固定在底板上。
24 电位器在线路中的基本作用 电位器有两种工作方式: 分压器式(图2) 和可变电阻器式(图3)。 3 电位器的电气参数 31 总电阻值 定义为电位器两终端(1, 3 端) 之间的电阻值。标定任何电位器时, 都需要规定标称阻值。同时应规定标称阻值的允许偏差, 而总电阻值应在允许偏差范围内。 测量总电阻值时, 一般采用数字欧姆表。在电位器有机械止档时, 动触点应尽可能靠近一个终端引出端。如果是连续旋转的电位器, 应将动触点调节到与电阻元件工作段完全脱离为止。标准测试还规定了测量总电阻值的最高(直流) 电压(见表1) , 以限制电阻体在测量过程中温度无明显上升。
各种类型电位器的总电阻值及其允许偏差典型值见表2。 电位器种类 合成碳膜 薄利釉 导电塑料 线绕 总阻值范围Ω 100～ 10M 10～ 5M 100～ 4M 10～ 100Ｋ 允许偏差% ±20, ±30 ±20 ±10, ±20 ±1, ±5
32 终端电阻(零位电阻) 定义为当动触点位于邻近的止档时, 动触点引出端与该终端引出端之间获得的最小阻值。连续旋转的电位器没有止档, 不规定终端电阻。 测量终端电阻时, 施加到电位器上的电压应使动触点电流不超过产品标准中规定的极限值。当动触点位于止档位置时, 1, 2 两引出端之间的最小电阻值称为前终端电阻,2, 3 两引出端之间的最小电阻值称为后终端电阻。
33 接触电阻变化 定义为动触点在规定的速度下移动时,动触点与电阻体之间阻值的变化。接触电阻是由于动触点与电阻元件接触不良引起的,表面金属氧化物, 硫化物等都能在触点或电阻元件表面形成, 这些薄膜起着绝缘层的作用, 并形成接触电阻。 接触电阻会随测量电流的大小而变化。接触电阻变化还与元件的材料、动触点材料、接触表面状况及动触点与电阻元件的接触压力有关。
34 电阻温度系数 定义为在规定的环境工作温度范围内, 给定的两个温度之间, 阻值的相对变化除以引起该变化的温差及变化前的总电阻值(平均温度系数) , 通常以10- 6℃- 1为单位。电阻温度系数主要取决于电阻元件的材料和部件本身的具体结构。
R 2- R 1 = a *R 1* (T 2- T 1)
T 1、T 2 两个温度至少应相差25 ℃, 而且在每个温度下均应有足够的保温时间。
各种类型电位器的电阻温度系数典型值 表4。 电位器种类 合成碳膜 玻璃釉 导电塑料 线绕 a * 10^6 ±1000 ±250 ±200 ±50
35 额定功率 定义为在规定条件下能够耗散的最大功率。它是在最低环境温度到额定环境温度范围内, 能保证电位器连续正常工作的功率最大值。额定功率P = I 2R = U 2öR 。最大额定功率为线路设计人员说明电位器能够安全耗散而不致损坏的功率数值, 各个具体电位器的使用方式会影响额定功率的最大允许耗散值。 对于多数电位器来说, 额定功率的最大值是指当电位器作为分压器使用的情况。因此, 在电位器的输入端加上电压时, 通过动触点的负载电流值是不大的。电位器制造厂一般采用如图6 所示的降功耗曲线。图中当环境温度在t1 和tmax之间的允许耗散功率由连接A、B 两点的直线所构成的减负荷特性加以规定。而环境温度在tm in和t1 之间的温度下最大允许耗散功率均为额定功率。线路设 计人员应严格遵守这一规定。
图6 电位器降功耗曲线
完整的额定功率的技术规范, 应规定安装条件, 周围环境是静止空气还是强迫对流。通常是用标准的安装方法使给定的电位器放置在静止空气中的允许值。当电位器需要安装在靠近发热元件如功率晶体管、变压器、大功率电阻等或邻近另一电位器时, 应当减少允许耗散功率。 产品上和性能数据表上规定的额定功率适用于电位器作分压器用的情况。此时, 耗散功率可认为是沿整个电阻元件均匀分布的。而当电位器作变阻器或两引出端连接方式应用时, 对应动触点某一给定的调节位置,只有一部分电阻元件是消耗功率的, 而且流过电阻元件的电流全部流过动触点电路, 而动触点和电阻元件之间的压力接触点并不总是能够承受像电阻元件单独承受的那样大的电流。分压器式接法的额定功率是假定动触点电流可忽略不计的, 因此对于变阻器式接法, 必须限制其动触点电流的最大允许值Im= PöR T。式中P 为最大耗散功率; R T 为总电阻值。采用这个最大电流极限值, 即可保证电位器的最大功率不被超过。
各种类型电位器的额定功率范围典型值 表5。 电位器种类 合成碳膜 玻璃釉 导电塑料 线绕 额定功率70℃/W 0.01--0.5 0.125—0.5 0.5--2 0.25--5
36 电阻变化规律 定义为电位器输出电压(V 122或V 223) 与输入电压(V 123) 的比值与动触点所处机械位置(对于旋转电位器是指转角) 之间的关系。 通用电位器的电阻规律有如下几种： a1 直线规律: 规律A b1 对数规律: 规律B c1 反转对数规律: 规律C d1 超对数规律: 规律Z 电位器制造厂也可根据整机厂特殊要求设计制作其他电阻变化规律的电位器。
37 耐久性 (1) 机械耐久性(耐磨寿命) 在规定的试验条件下, 使电位器性能的降低程度保持在技术规范允许范围内时, 电位器驱动机构得到的运转周数(动触点沿电阻元件工作道往返运行一次为一周)。
表6 各种类型电位器的耐磨寿命典型值 电位器种类 合成碳膜 玻璃釉 导电塑料 线绕 周 5000--25000 10000--30000 10^6—10^8 500--1000
