使用ZEMAX进行准直镜头设计

双高斯照相物镜设计
：杜晔
学号：124090409
1.2ω=30度
2.工作波段：F光，D光，C光
3.入瞳直径：8mm
4.FFF MTF：100lp/mm时的MTF值不应小于0.5
系统具体参数：
1.Lens Data Editor
2.系统二维图
3.系统三维图
4.点列图
1）当ω=15度时，系统的慧差较大。

2）虽然系统的慧差较大，但系统的弥散斑半径很小。

3）系统的弥散斑半径较小，该系统符合设计要求
5.MTF曲线
1）当所有视场在100lp/mm处时，MTF曲线>0.5。

符合系统设计要求。

2）图中黑色的线为衍射极限，图中其他曲线的走势和衍射极限的走势基本相同，系统较为优秀。

3）S曲线（弧矢曲线）与T曲线（子午曲线）基本重合，说明镜头的像散比较小。

4）图中曲线非常平直，说明边缘与中间一致非常好。

6.Ray Fan（光线扇面）
7.OPD Fan(光程差扇形图)
8.Field Curv/Dist（场曲）
9.FFT PSF（点扩散函数）
10.Diffraction Encircled Energy（包围圆能量曲线）
在上图中，曲线较为陡直，且拐弯点较高，说明该系统较好。

800 万像素手机镜头的zemax设计2012.03.13 评论关闭 4,757 views目录[隐藏], 1引言, 2, 感光器件的选取, 3, 设计指标, 4, 设计思路, 4.1,(, 材料选取, 4.2,(, 初始结构选取, 4.3,(, 优化过程, 5, 设计结果, 5.1,(, 光学调制传递函数, 5.2,(, 点列图, 5.3,(, 场曲和畸变, 5.4,(, 色差和球差, 5.5,(, 相对照度, 6, 公差分析, 7, 结论随着手机市场对高像素手机镜头的需求增大，利用,,,,,光学设计软件设计一款大相对孔径,,,万像素的广角镜头。

该镜头由,片非球面玻璃镜片，,片非球面塑料镜片，,片滤光镜片和,片保护玻璃构成。

镜头光圈值,为,(,,，视场角,ω为,,?，焦距为,(,,,,，后工作距离为,(,,,。

采用,,,，,, 公司的,,,,,,,型号,,,万像素传感器，最大分辨率为,,,,×,,,,，最小像素为,(,μ,。

设计结果显示:各视场的均方根差(,,,)半径小于,(,μ,，在奈奎斯特频率,,,处大多数视场的,,,值均大于,(,，畸变小于, ,，,, 畸变小于,(, ,。

关键词:手机镜头;光学设计;,,,万像素;,,,,,引言手机镜头的研发工作始于,,世纪,,年代，世界上第一款照相手机是由夏普,,,,,,(现在的日本沃达丰)在,,,,年推出的,,,,,手机，它只搭载了一个,,万像素的,,,,数码相机镜头。

随后各大手机知名制造厂商纷纷开始研发手机摄像功能。

,,,,年,月,,日夏普制造了,,,万素的,,,,,，目前照相手机的市场占有率几乎是,,,,，特别是带有高像素,,、,,、,,、,, 的镜头就成为镜头研发的热点,,,。

目前,,,万像素的手机市场占有率还不是太多，但随着人们对高端手机的需求量越来越大，,,,万像素手机肯定是主流趋势。

鉴于此，在选用合理初始结构的基础上，优化出了一款,,,万像素的手机镜头。

目录摘要Abstract (I)绪论 01 自聚焦透镜简介 (1)1.1自聚焦透镜 (1)1.2 自聚焦透镜的特点 (1)1.3 自聚焦透镜的主要参数 (2)2 自聚焦透镜的应用 (3)2.1 聚焦和准直 (3)2.2 光耦合 (4)2.3 单透镜成像 (5)2.4 自聚焦透镜阵列成像 (5)3 球面自聚焦透镜设计仿真 (7)3.1 确定透镜模型 (7)3.2 设置波长 (7)3.3数值孔径设定 (8)3.4 自聚焦透镜光路 (8)4 优化参数 (9)4.1光线相差分析 (9)4.2聚焦光斑分析 (11)4.3 3D模型 (11)结束语 (12)致谢 (13)参考文献 (14)摘要本文主要说明应用梯度折射率对光传播的影响分析设计自聚焦透镜（GRIN lens），自聚焦透镜主要应用于光纤传输系统中。

自聚焦透镜同普通透镜的区别在于，自聚焦透镜材料能够使沿轴向传输的光产生折射，并使折射率的分布沿径向逐渐减小，从而实现出射光线被平滑且连续的汇聚到一点。

利用此特性，G-lens 在光纤传输系统中是构成准直、耦合、成像系统的主要部分。

而它结构简单，体积小的特点更适用于小型光学器材中，例如窥镜系统。

关键词：梯度折射率，自聚焦，光耦合，准直AbstractThis article main showing the impact analysis designs the self-focusing lens using the gradient refractive index to the light emission (GRIN lens), the self-focusing lens mainly apply in the optical fiber transmission system. The self-focusing lens lie in with the ordinary lens' difference, the self-focusing lens material can cause along the axial transmission light to have the refraction, and causes the refractive index the distribution to reduce gradually along the radial direction, thus realizes the exit ray by smooth and the continual gathering to a spot. Using this characteristic, G-lens in the optical fiber transmission system is the constitution collimation, the coupling, imaging system's main part. But its structure is simple, the volume small characteristic is suitable in the small optics equipment, for example looking glass system.Keywords:Gradient index, GRIN lens, Light coupling,Collimation绪论自聚焦透镜体积小，重量轻，具有准直和聚焦作用，且耦合效率高。

ZEMAX单透镜设计例子详细(多图)ZEMAX单透镜设计例子，单透镜是最简单的透镜系统了，这个例子基本是很多ZEMAX教程开头都会讲的。

1-1单透镜这个例子是学习如何在ZEMAX里键入资料，包括设置系统孔径(System Aperture)、透镜单位(Lens Units)、以及波长范围(Wavelength Range),并且进行优化。

你也将使用到光线扇形图(Ray Fan Plots)、弥散斑(Spot Diagrams)以及其它的分析工具来评估系统性能。

这例子是一个焦距100 mm、F/4的单透镜镜头，材料为BK7,并且使用轴上(On-Axis)的可见光进行分析。

首先在运行系统中开启ZEMAX,默认的xx视窗为透镜资料xx器(Lens Data Editor, LDE)，在LDE可键入大多数的透镜参数，这些设置的参数包括：表面类型(Surf：Type)如标准球面、非球面、衍射光栅… 等曲率半径(Radius of Curvature)表面厚度(Thickness)：与下一个表面之间的距离材料类型(Glass)如玻璃、空气、塑胶…等：与下一个表面之间的材料表面半高(Semi-Diameter)：决定透镜表面的尺寸大小上面几项是较常使用的参数，而在LDE后面的参数将搭配特殊的表面类型有不同的参数涵义。

1-2设置系统孔径首先设置系统孔径以及透镜单位，这两者的设置皆在按钮列中的「GEN」按钮里。

点击r GEN」或透过菜单的System->General 来开启 General 的对话框。

点击孔径标签(Aperture Tab)。

因为我们要建立一个焦距100 mm、F/4的单透镜。

所以需要直径为25 mm的入瞳(Entrance Pupil)，因此设置：Aperture Type ： Entrance Pupil Diameter Aperture Value： 25 mm点击单位标签(Units Tab),并确认透镜单位为Millimeters。

ZEMAXt学设计软件操作说明详解介绍这一章对本手册的习惯用法和术语进行说明。

ZEMAX使用的大部分习惯用法和术语与光学行业都是一致的，但是还是有一些重要的不同点。

活动结构活动结构是指当前在镜头数据编辑器中显示的结构。

详见“多重结构”这一章。

角放大率像空间近轴主光线与物空间近轴主光线角度之比，角度的测量是以近轴入瞳和出瞳的位置为基准。

切迹切迹指系统入瞳处照明的均匀性。

默认情况下，入瞳处是照明均匀的。

然而，有时入瞳需要不均匀的照明。

为此，ZEMAX^持入瞳切迹，也就是入瞳振幅的变化。

有三种类型的切迹：均匀分布，高斯型分布和切线分布。

对每一种分布（均匀分布除外），切迹因素取决于入瞳处的振幅变化率。

在“系统菜单” 这一章中有关于切迹类型和因子的讨论。

ZEMAX 也支持用户定义切迹类型。

这可以用于任意表面。

表面的切迹不同于入瞳切迹，因为表面不需要放置在入瞳处。

对于表面切迹的更多信息，请参看“表面类型” 这一章的“用户定义表面”这节。

后焦距ZEMAX 对后焦距的定义是沿着Z轴的方向从最后一个玻璃面计算到与无限远物体共轭的近轴像面的距离。

如果没有玻璃面，后焦距就是从第一面到无限远物体共轭的近轴像面的距离。

基面基面（又称叫基点）指一些特殊的共轭位置，这些位置对应的物像平面具有特定的放大率。

基面包括主面，对应的物像面垂轴放大率为＋1；负主面，垂轴放大率为－1；节平面，对应于角放大率为+1；负节平面，角放大率为－1；焦平面，象空间焦平面放大率为0，物空间焦平面放大率为无穷大。

除焦平面外，所有的基面都对应一对共轭面。

比如，像空间主面与物空间主面相共轭，等等。

如果透镜系统物空间和像空间介质的折射率相同，那么节面与主面重合。

ZEMAX 列出了从象平面到不同象方位置的距离，同时也列出了从第一面到不同物方平面的距离。

主光线如果没有渐晕，也没有像差，主光线指以一定视场角入射的一束光线中，通过入瞳中央射到象平面的那一条。

注意，没有渐晕和像差时，任何穿过入瞳中央的光线也一定会通过光阑和出瞳的中心。

ZEMAX单透镜设计例子，单透镜是最简单的透镜系统了，这个例子基本是很多ZEMAX教程开头都会讲的。

1-1 单透镜这个例子是学习如何在ZEMAX里键入资料，包括设罝系统孔径(System Aperture)、透镜单位(Lens Units)、以及波长围(Wavelength Range)，并且进行优化。

你也将使用到光线扇形图(Ray Fan Plots)、弥散斑(Spot Diagrams)以及其它的分析工具来评估系统性能。

这例子是一个焦距100 mm、F/4的单透镜镜头，材料为BK7，并且使用轴上(On-Axis)的可见光进行分析。

首先在运行系统中开启ZEMAX，默认的编辑视窗为透镜资料编辑器(Lens Data Editor, LDE)，在LDE可键入大多数的透镜参数，这些设罝的参数包括：•表面类型(Surf：Type)如标准球面、非球面、衍射光栅…等•曲率半径(Radius of Curvature)•表面厚度(Thickness)：与下一个表面之间的距离•材料类型(Glass)如玻璃、空气、塑胶…等：与下一个表面之间的材料•表面半高(Semi-Diameter)：决定透镜表面的尺寸大小上面几项是较常使用的参数，而在LDE后面的参数将搭配特殊的表面类型有不同的参数涵义。

1-2 设罝系统孔径首先设罝系统孔径以及透镜单位，这两者的设罝皆在按钮列中的「GEN」按钮里（System->General）。

点击「GEN」或透过菜单的System->General来开启General 的对话框。

点击孔径标签(Aperture Tab)（默认即为孔径页）。

因为我们要建立一个焦距100 mm、F/4的单透镜。

所以需要直径为25 mm的入瞳(Entrance Pupil)，因此设罝：•Aperture Type：Entrance Pupil Diameter•Aperture Value：25 mm点击单位标签(Units Tab)，并确认透镜单位为Millimeters。

第十三章表面类型§1 简介ZEMAX 模拟了许多种类型的光学元件。

包括常规的球面玻璃表面，正非球面，环带，柱面等。

ZEMAX 还可以模拟诸如衍射光栅、“薄”透镜、二元光学、菲涅耳透镜、全息元件之类的元件。

因为ZEMAX 支持大量的表面类型，用常用的电子表格形式安排用户界面就比较困难。

例如，对于一个没有发生衍射的表面，开辟“衍射阶数”一列就没什么必要。

为了使用户界面尽可能不显得乱，ZEMAX 使用了不同的类型界面以便指出定义某一种类型的表面时，需要哪一些数据。

§2 参数数据一个标准的表面可以是一个紧随着一均匀介质（如空气，反射镜或玻璃）的平面、球面或圆锥非球面。

所要求的参数仅仅是半径（半径也可以是无穷大，使之成为一个平面），厚度，圆锥系数（缺省值为0，表示是球面），和玻璃类型的名字。

其他的表面类型除使用一些其他值外，同样使用这些基本数据。

例如，“偶次非球面”表面就是使用所有的“标准”列数据再加上八个附加值，这些附加值是用来描述多项式的系数的。

这八个附加值被称为参数，且被称为参数1，参数2，等等。

要理解的参数值的最重要特性是它们的意思会随着所选择的表面类型的不同而改变意思。

例如，“偶次非球面”表面类型用参数1 来指定非球面近轴抛物线项的系数，而“近轴”面则用参数1 来指定表面焦距。

两个表面同样使用参数1，但用途却不同，因为这两个表面类型永远不会同时在同一个面上使用。

数据存储的共享性简化了ZEMAX 界面，也减少了运行程序时所要求的总内存。

但由于你必须去记每一个参数的作用，是否这样的共享反而会使ZEMAX 用起来变得麻烦呢？回答是否定的，因为ZEMAX始终掌握着你所定义的每一面上的每一个参数代表什么的记录。

当你将一个表面从“标准的”改成其他的表面类型后，ZEMAX 会自动改变参数列的列头以使你知道你对表面上的每一个参数作了什么改动。

所有需要你做的只是在正确的格子中键入适当的数据。

当你将光标从一个格子移动到另一个时，列头会一直显示该格是用来作什么的。

目镜zemax设计
首先要确定设计的要求：视场16MM，实际上就是像高8mm
倍数15X，实际上就是焦距250/15＝16.667MM
出瞳距16MM (市场上比较流行的)
NA.=0.025（从物镜来的最大的NA值）
然后在软件中设定这些参数要求。

计算中的一个技巧：反向计算，因为从目镜出来的光是平行光，所以我们以平行光的一方为物方。

这样在设计的时候容易收敛，如果按照光线的正走向，则像距在无穷远处不容易控制。

视场：16mm
焦距16.667mm 在优化函数表格里设定，既将焦距16.667mm设定为一项优化的目
标。

最好将其权重设定的大一点，以保证焦距16.667mm的目标能真正实现。

我把
权重设定为10
出瞳距16mm, 也就是从stop 到第一个玻璃表面的第一个面距离为16mm 。

数值孔径0.025 在ZEMAX软件中不知道为什么不能设定象方数值孔径，所以只
好选择设定入瞳直径为3mm。

设定波段
搭配初始结构：光学设计手册上有很多现成的专利，可以用来做初始结构用。

设定变量，一般透镜的R为变量，有时也设定透镜厚度或者空气间隔为变量。

这是我的结果，
优化
打开优化表格，使用默认的优化函数，加入焦距的控制。

如图
点击开始优化
结果如图
其象差MTF曲线
点列图。

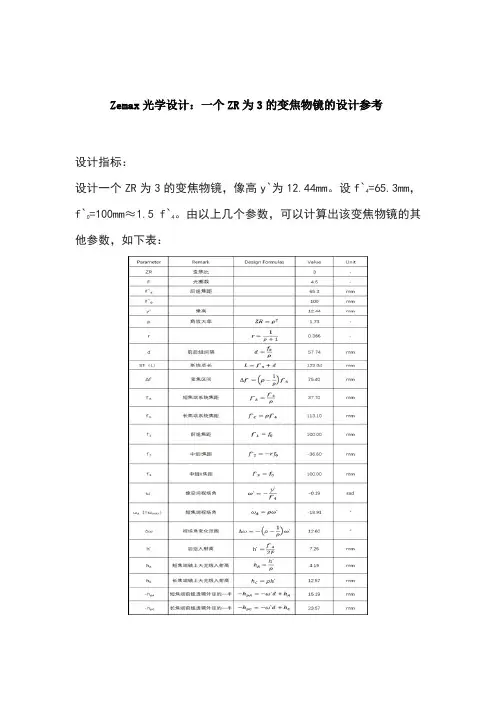

Zemax光学设计：一个ZR为3的变焦物镜的设计参考设计指标：设计一个ZR为3的变焦物镜，像高y`为12.44mm。

设f`4=65.3mm，f`0=100mm≈1.5 f`4。

由以上几个参数，可以计算出该变焦物镜的其他参数，如下表：以上表格的计算结果，可以作为该变焦物镜的初始技术指标和设计参考。

设计仿真：（1）前组的初始结构这个变焦物镜中，前组外径大，主光线高度很高，孔径为D1=2×h pC≈47mm，相对孔径约为1：2.1，焦距f`1为100mm。

按照准直镜的要求进行设计，采用单片+双胶合。

在系统通用对话框中设置孔径。

在孔径类型中选择“Entrance Pupil Diameter”；在波长设定对话框中，设定F.d.C，如下图：查看LDE：查看2D Layout：（2）中组I的初始结构中组I的初始结构采用一对密接的平凹透镜，两片透镜对称，平面相对，材料选择高折射率、低色散的玻璃H-LAK7。

在系统通用对话框中设置孔径。

在孔径类型中选择“Entrance Pupil Diameter”；在波长设定对话框中，设定F.d.C，如下图：查看LDE：此时的焦距f`2约为-36.5mm，和计算值接近。

查看2D Layout：（3）中组II的初始结构中组II的初始结构采用一个双胶合消色差物镜。

在系统通用对话框中设置孔径。

在孔径类型中选择“Entrance Pupil Diameter”；在波长设定对话框中，设定F.d.C，如下图：查看LDE：此时的焦距f`3为100mm。

查看2D Layout：（4）前组、中组I与中组II的续接根据变焦物镜的理想光学模型，间隔d应为57.74mm，但实际取间隔为45mm，主要是考虑透镜的厚度以及间隔不为零。

由于望远镜为afocal系统，为了工作方便，在中组II后面8mm处设置一个理想透镜（Paraxial），后截距和焦距均取65.3mm，即f`4，这是用理想透镜代替后组。

ZEMAX单透镜设计例⼦详细（多图）ZEMAX单透镜设计例⼦，单透镜是最简单的透镜系统了，这个例⼦基本是很多ZEMAX教程开头都会讲的。

1-1 单透镜这个例⼦是学习如何在ZEMAX⾥键⼊资料，包括设罝系统孔径(System Aperture)、透镜单位(Lens Units)、以及波长范围(Wavelength Range)，并且进⾏优化。

你也将使⽤到光线扇形图(Ray Fan Plots)、弥散斑(Spot Diagrams)以及其它的分析⼯具来评估系统性能。

这例⼦是⼀个焦距100 mm、F/4的单透镜镜头，材料为BK7，并且使⽤轴上(On-Axis)的可见光进⾏分析。

⾸先在运⾏系统中开启ZEMAX，默认的编辑视窗为透镜资料编辑器(Lens Data Editor, LDE)，在LDE可键⼊⼤多数的透镜参数，这些设罝的参数包括：表⾯类型(Surf：Type)如标准球⾯、⾮球⾯、衍射光栅…等曲率半径(Radius of Curvature)表⾯厚度(Thickness)：与下⼀个表⾯之间的距离材料类型(Glass)如玻璃、空⽓、塑胶…等：与下⼀个表⾯之间的材料表⾯半⾼(Semi-Diameter)：决定透镜表⾯的尺⼨⼤⼩上⾯⼏项是较常使⽤的参数，⽽在LDE后⾯的参数将搭配特殊的表⾯类型有不同的参数涵义。

1-2 设罝系统孔径⾸先设罝系统孔径以及透镜单位，这两者的设罝皆在按钮列中的「GEN」按钮⾥（System->General）。

点击「GEN」或透过菜单的System->General 来开启General的对话框。

点击孔径标签(Aperture Tab)（默认即为孔径页）。

因为我们要建⽴⼀个焦距100 mm、F/4的单透镜。

所以需要直径为25 mm 的⼊瞳(Entrance Pupil)，因此设罝：Aperture Type：Entrance Pupil DiameterAperture Value：25 mm点击单位标签(Units Tab)，并确认透镜单位为Millimeters。

25.5目镜的设计示例 学号：********* 姓名： * * 班级： 12光电班 设计一： 系统基本参数： 视场角2ω：60度

焦距：20mm 相对孔径：1:8 出瞳直径：3~4mm 出瞳距离：10mm 系统CAD图 Prescription Data 1. Lens Data Editor 2. 系统二维结构图

3. 系统三维结构图 4. 场曲与畸变 5. 弥散斑 弥散斑半径较小，符合系统设计要求 6. MTF 所有视场在40lp/mm处时MTF>0.2，且MFT的变化趋势与衍射极限基本相同，符合设计需求。 设计二： 系统基本参数： 视场角2ω：60度

焦距：20mm 相对孔径：1:8 出瞳直径：3~4mm 出瞳距离：10mm 系统CAD图 Prescription Data 设计思路： 1. 选择初始结构 选择对称型作为初始结构，初始结构系统二维图如下。

2. 将两透镜之间距离增大，方便安放第三个透镜 将两透镜间的距离增大到14mm Lens Data Edior

系统二维图 3. 插入第三个透镜 在第4面后插入两面，形成新的第5面和第6面，第4面与第5面的距离为6mm，第5面与第6面的距离为2mm，第6面与第7面的距离为6mm。 插入的透镜的玻璃选用BAK1。 Lens Data Editor

系统二维图 4. 将波长，视场与入瞳直径改为设计要求值 入瞳直径改为4mm

波长改为F，d，c[Visible] 视场改为0，21.21，30

将出瞳距改为10mm Lens Data Editor 系统二维图 5. 设定优化条件，开始优化 设定最小镜片厚度为0.5，边缘厚为0.1，最大镜片厚度为100 设定最小空气厚度为0.5，边缘厚为0.1，最大空气厚度为100 将透镜的半径与距离设为变量 EFFL为20mm 开始优化 最终优化结构 Lens Data Editor

系统二维图 MTF曲线：

光学设计zemax经典例题
1.单镜片
设计要求：设计一个F/4单镜片，其焦距为100mm，在可见光波段使用，用肖特(Schott) BK7或国产K9玻璃来作。

像差要求：波像差小于100中心波长。

2.双胶合透镜
设计要求：设计一个F/4双胶合透镜，其焦距为100mm，在可见光波段使用，用肖特BK7/ F2或国产K9/F4玻璃组合来实现。

像差要求：对C\D\F三种色光波像差均小于5个波长，焦点弥散斑小于10微米。

3.5X激光扩束镜
设计要求：分别设计两个用于He-Ne(632.8nm)和固体激光器（532nm）的激光扩束镜，扩束倍率5X，入瞳直径3mm，出瞳直径15mm，用同一牌号玻璃完成，镜片尽可能的少，系统总长度小于100mm，入射和出射均为准直平行光。

4.50mm标准镜头
可参照Cooke的三片结构，设计一个F/5焦距50mm的标准镜头，应用于可见光波段。

成像要求：在视场30°内的3种色光的波像差均小于2个波长，MFT大于0.3/30lp,畸变小于1%.
5.放大镜头
可参考双高斯结构（也可选用其他结构），设计一个用于光电检测的放大镜头，物像共扼距140mm，像面CCD尺寸（1024x1024，单个像素为12 m×12 m）,被检测物面为平面矩形（3mm×3mm），使用波长532nm。

成像要求：全视场内MFT大于0.5/40lp, 波像差小于2个波长，畸变小于0.5%.。

目录一、前言 (1)二、设计技术参数 (1)三、外形尺寸计算 (2)四、初始结构的选型和计算 (6)五、利用zemax优化及评价 (8)六、设计心得体会 (12)七、参考文献 (13)内调焦望远物镜的设计一、前言内调焦望远镜是一种具有多种用途、使用方便的光学检调仪器,它可以作为自准直仪和可调焦望远镜使用。

因此它广泛地应用于光学实验室、光学加工车间和光学装校车间作为检验和调校工具。

例如,作为内调焦望远镜使用时：可以用来检验导轨、平面或直尺的“直线性”,基面之间的“垂直性”,平面之间的“平行性”以及不同直径孔径之间的“同轴性”；作为自准直仪使用时：可检测平面间的角度,光学平行平板两表面的楔角以及观测星点等等。

内调焦是针对外调焦而言的，外调焦是指通过直接移动目镜或者物镜进行调焦，内调焦是指移动镜头组之间的一组镜片来调焦.内调焦广泛运用在某类结构的防水产品上，优点是密封性好一些，但是若设计不当视野会相对窄。

二、设计技术参数技术条件如下：相对孔径D/f’=1/6.58合成焦距f’=250mm物镜筒长L=165mm（薄透镜筒长）物方半视场角w=-2°三、外形尺寸计算根据上图进行光路计算2'(101)12012/'l f d d L f Q ϕϕϕϕϕϕ=-=+-=式中，L ，f ’已知，当假设d0后便可由上述三式求得φ1、φ2、和l2’。

相应地，φ1、φ2可按下述二式求得11/1'1/0/0'1/'21/2'(')/0(0)f d L d f f f f L d d L ϕϕ==-+==--计算结果如表所示 d0/mm 25 50 75 82.5 100 125 150 165 f1’/mm56.81892.595117.18123.13135.14148.81159.57165f2’/mm-41.17-67.65-79.41-80.10-76.47-58.82-26.47由上表知，当Q 给定后，f1’随d0的增加而增加，-f2’开始随d 的增加而增加，到L/2时随d0的增大而减小。

Zemax光学设计：一个240度鱼眼镜头的设计参考主要设计指标：
设计仿真：
.
1.初始结构
.
结合设计要求，选取专利US8873167B2中的一个设计。

初始结构如下图：
从上面的光学系统参数中可以看出该光学系统由七个玻璃镜片组成。

在初始结构的基础上，需要做如下优化：
（1）该专利的视场角为182°，需要进一步加大视场角达到240°；
（2）f-number修改为2.2；
（3）进一步提高像质；
.
2.设计与优化
.
首先输入系统特性参数，如下：
在系统通用对话框中设置孔径。

在孔径类型中选择“Image Space F/#”，并根据设计要求输入“2.2”；
需要打开光线对准，如下图：
在视场设定对话框中设置5个视场，要选择“Angle”，如下图：
在波长设定对话框中，设定F,d,C，如下图：
查看LDE：
2D Layout：
点列图：
查看Ray Fan：
查看场曲/畸变：
相对照度：。
