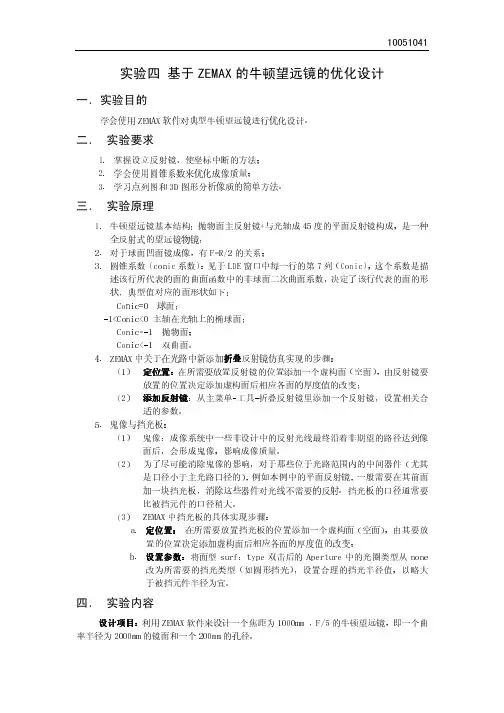

实验四 基于ZEMAX的牛顿望远镜的优化设计一.实验目的学会使用ZEMAX软件对典型牛顿望远镜进行优化设计。
二.实验要求1.掌握设立反射镜、使坐标中断的方法;2.学会使用圆锥系数来优化成像质量;3.学习点列图和3D图形分析像质的简单方法。
三.实验原理1.牛顿望远镜基本结构:抛物面主反射镜+与光轴成45度的平面反射镜构成,是一种全反射式的望远镜物镜;2.对于球面凹面镜成像,有F=R/2的关系;3.圆锥系数(conic系数):见于LDE窗口中每一行的第7列(Conic),这个系数是描述该行所代表的面的曲面函数中的非球面二次曲面系数,决定了该行代表的面的形状,典型值对应的面形状如下:Conic=0 球面;-1<Conic<0 主轴在光轴上的椭球面;Conic=-1 抛物面;Conic<-1 双曲面。
4.ZEMAX中关于在光路中新添加折叠反射镜仿真实现的步骤:定位置::在所需要放置反射镜的位置添加一个虚构面(空面),由反射镜要(1) 定位置放置的位置决定添加虚构面后相应各面的厚度值的改变;(2) 添加反射镜:从主菜单-工具-折叠反射镜里添加一个反射镜,设置相关合适的参数。
5.鬼像与挡光板:(1) 鬼像:成像系统中一些非设计中的反射光线最终沿着非期望的路径达到像面后,会形成鬼像,影响成像质量。
(2) 为了尽可能消除鬼像的影响,对于那些位于光路范围内的中间器件(尤其是口径小于主光路口径的),例如本例中的平面反射镜,一般需要在其前面加一块挡光板,消除这些器件对光线不需要的反射。
挡光板的口径通常要比被挡元件的口径稍大。
(3) ZEMAX中挡光板的具体实现步骤:定位置::在所需要放置挡光板的位置添加一个虚构面(空面),由其要放a.定位置置的位置决定添加虚构面后相应各面的厚度值的改变;设置参数::将面型surf:type双击后的Aperture中的光圈类型从noneb.设置参数改为所需要的挡光类型(如圆形挡光),设置合理的挡光半径值,以略大于被挡元件半径为宜。

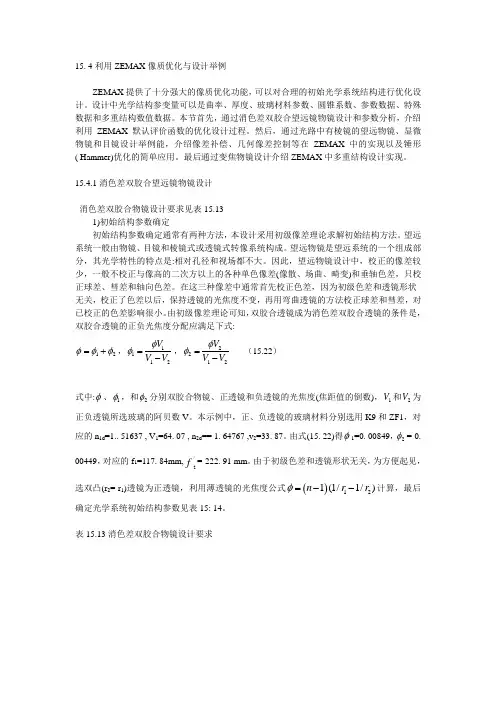

15. 4利用ZEMAX 像质优化与设计举例ZEMAX 提供了十分强大的像质优化功能,可以对合理的初始光学系统结构进行优化设计。
设计中光学结构参变量可以是曲率、厚度、玻璃材料参数、圆锥系数、参数数据、特殊数据和多重结构数值数据。
本节首先,通过消色差双胶合望远镜物镜设计和参数分析,介绍利用ZEMAX 默认评价函数的优化设计过程。
然后,通过光路中有棱镜的望远物镜、显微物镜和目镜设计举例能,介绍像差补偿、几何像差控制等在ZEMAX 中的实现以及锤形( Hammer)优化的简单应用。
最后通过变焦物镜设计介绍ZEMAX 中多重结构设计实现。
15.4.1消色差双胶合望远镜物镜设计消色差双胶合物镜设计要求见表15.131)初始结构参数确定初始结构参数确定通常有两种方法,本设计采用初级像差理论求解初始结构方法。
望远系统一般由物镜、目镜和棱镜式或透镜式转像系统构成。
望远物镜是望远系统的一个组成部分,其光学特性的特点是:相对孔径和视场都不大。
因此,望远物镜设计中,校正的像差较少,一般不校正与像高的二次方以上的各种单色像差(像散、场曲、畸变)和垂轴色差,只校正球差、彗差和轴向色差。
在这三种像差中通常首先校正色差,因为初级色差和透镜形状 无关,校正了色差以后,保持透镜的光焦度不变,再用弯曲透镜的方法校正球差和彗差,对已校正的色差影响很小。
由初级像差理论可知,双胶合透镜成为消色差双胶合透镜的条件是,双胶合透镜的正负光焦度分配应满足下式:12φφφ=+,1112V V V φφ=-,2212V V V φφ=- (15.22)式中:φ、1φ,和2φ分别双胶合物镜、正透镜和负透镜的光焦度(焦距值的倒数),1V 和2V 为正负透镜所选玻璃的阿贝数V 。
本示例中,正、负透镜的玻璃材料分别选用K9和ZF1,对应的n 1d =1.. 51637 , V 1=64. 07 , n 2d == 1. 64767 ,v 2=33. 87。

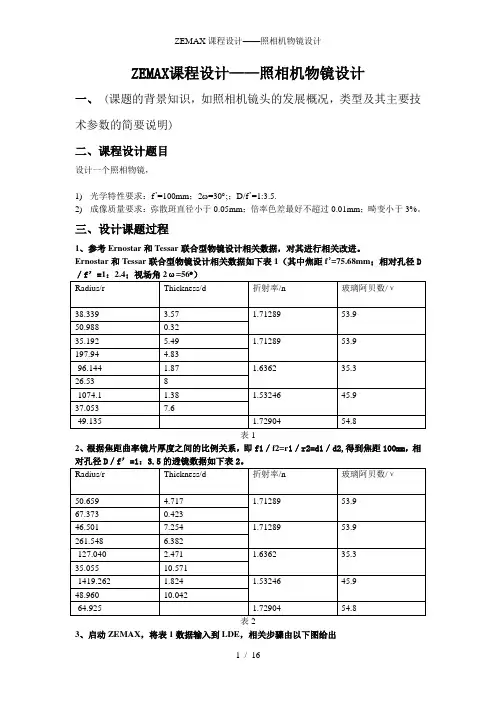

ZEMAX课程设计——照相机物镜设计一、(课题的背景知识,如照相机镜头的发展概况,类型及其主要技术参数的简要说明)二、课程设计题目设计一个照相物镜,1)光学特性要求:f’=100mm;2ω=30︒;;D/f’=1:3.5.2)成像质量要求:弥散斑直径小于0.05mm;倍率色差最好不超过0.01mm;畸变小于3%。
三、设计课题过程1、参考Ernostar和Tessar联合型物镜设计相关数据,对其进行相关改进。
Ernostar和Tessar联合型物镜设计相关数据如下表1(其中焦距f’=75.68mm;相对孔径D表12、根据焦距曲率镜片厚度之间的比例关系,即f1/f2=r1/r2=d1/d2,得到焦距100mm,相表23、启动ZEMAX,将表1数据输入到LDE,相关步骤由以下图给出(1)打开ZEMAX。
(2)输入数据。
在主选单system下,圈出wavelengths,依喜好键入所要的波长,同时可选用不同波长,本实验中在第一列键入0.486,单位为microns,第二第三列分别键入0.587、0.656。
在primary 中点击选1,即用第一个波长为近轴波长。
(3)输入孔径大小。
由相对孔径为1:3.5,焦距为100mm得到,孔径D=100/3.5=28.57143mm。
在主选单system 菜单中选择general data,在aper value上键入28.57143。
(4)输入视场角。
(5)输入曲率,面之间厚度,玻璃材质。
本实验中共有5组透镜,其中最后两组为双胶合透镜,故共有9个面,回到LDE,可以看到三个surface,STO(孔径光阑)、OBJ(物点或光源)、IMA(像屏),在STO前后插入几组surface,除IMA外共计9组surface,输入数据。
最后根据参考实验图确定STO在第6面上。
①点击layout,画出2D图形②点击spot diagram ,画出点阵图由图看出光波在波长1、2、3下的弥散斑直径大小分别为33.625、54.419、64.768(单位:微米),其中第2、3波长弥散斑大小大于50微米,不符合要求,故需要改进。

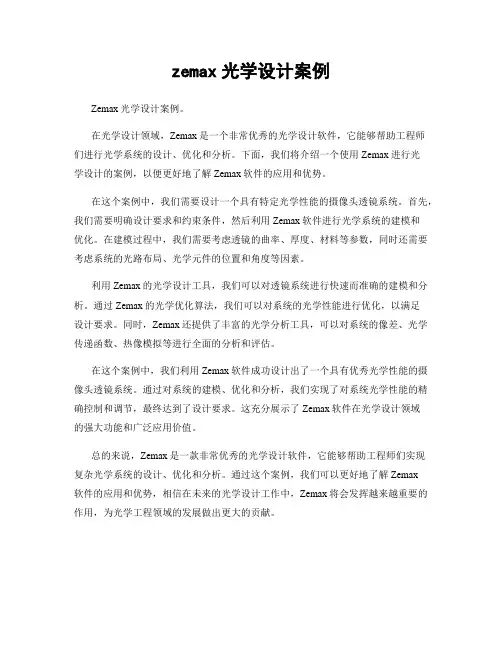

zemax光学设计案例
Zemax光学设计案例。
在光学设计领域,Zemax是一个非常优秀的光学设计软件,它能够帮助工程师
们进行光学系统的设计、优化和分析。
下面,我们将介绍一个使用Zemax进行光
学设计的案例,以便更好地了解Zemax软件的应用和优势。
在这个案例中,我们需要设计一个具有特定光学性能的摄像头透镜系统。
首先,我们需要明确设计要求和约束条件,然后利用Zemax软件进行光学系统的建模和
优化。
在建模过程中,我们需要考虑透镜的曲率、厚度、材料等参数,同时还需要考虑系统的光路布局、光学元件的位置和角度等因素。
利用Zemax的光学设计工具,我们可以对透镜系统进行快速而准确的建模和分析。
通过Zemax的光学优化算法,我们可以对系统的光学性能进行优化,以满足
设计要求。
同时,Zemax还提供了丰富的光学分析工具,可以对系统的像差、光学传递函数、热像模拟等进行全面的分析和评估。
在这个案例中,我们利用Zemax软件成功设计出了一个具有优秀光学性能的摄像头透镜系统。
通过对系统的建模、优化和分析,我们实现了对系统光学性能的精确控制和调节,最终达到了设计要求。
这充分展示了Zemax软件在光学设计领域
的强大功能和广泛应用价值。
总的来说,Zemax是一款非常优秀的光学设计软件,它能够帮助工程师们实现
复杂光学系统的设计、优化和分析。
通过这个案例,我们可以更好地了解Zemax
软件的应用和优势,相信在未来的光学设计工作中,Zemax将会发挥越来越重要的作用,为光学工程领域的发展做出更大的贡献。

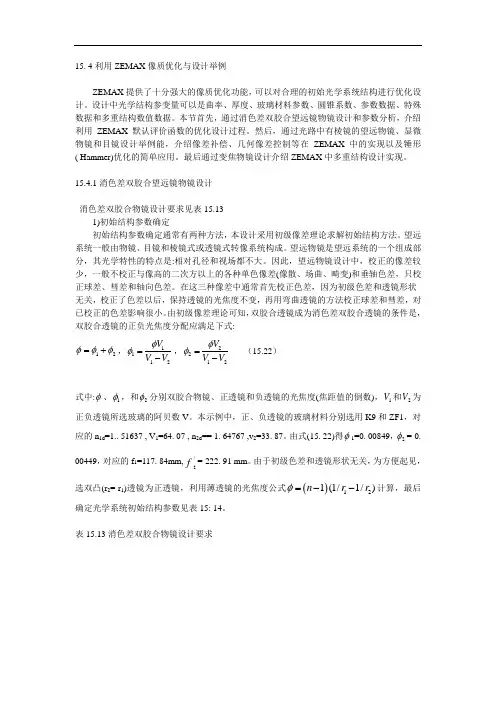

15. 4利用ZEMAX 像质优化与设计举例ZEMAX 提供了十分强大的像质优化功能,可以对合理的初始光学系统结构进行优化设计。
设计中光学结构参变量可以是曲率、厚度、玻璃材料参数、圆锥系数、参数数据、特殊数据和多重结构数值数据。
本节首先,通过消色差双胶合望远镜物镜设计和参数分析,介绍利用ZEMAX 默认评价函数的优化设计过程。
然后,通过光路中有棱镜的望远物镜、显微物镜和目镜设计举例能,介绍像差补偿、几何像差控制等在ZEMAX 中的实现以及锤形( Hammer)优化的简单应用。
最后通过变焦物镜设计介绍ZEMAX 中多重结构设计实现。
15.4.1消色差双胶合望远镜物镜设计消色差双胶合物镜设计要求见表15.131)初始结构参数确定初始结构参数确定通常有两种方法,本设计采用初级像差理论求解初始结构方法。
望远系统一般由物镜、目镜和棱镜式或透镜式转像系统构成。
望远物镜是望远系统的一个组成部分,其光学特性的特点是:相对孔径和视场都不大。
因此,望远物镜设计中,校正的像差较少,一般不校正与像高的二次方以上的各种单色像差(像散、场曲、畸变)和垂轴色差,只校正球差、彗差和轴向色差。
在这三种像差中通常首先校正色差,因为初级色差和透镜形状 无关,校正了色差以后,保持透镜的光焦度不变,再用弯曲透镜的方法校正球差和彗差,对已校正的色差影响很小。
由初级像差理论可知,双胶合透镜成为消色差双胶合透镜的条件是,双胶合透镜的正负光焦度分配应满足下式:12φφφ=+,1112V V V φφ=-,2212V V V φφ=- (15.22)式中:φ、1φ,和2φ分别双胶合物镜、正透镜和负透镜的光焦度(焦距值的倒数),1V 和2V 为正负透镜所选玻璃的阿贝数V 。
本示例中,正、负透镜的玻璃材料分别选用K9和ZF1,对应的n 1d =1.. 51637 , V 1=64. 07 , n 2d == 1. 64767 ,v 2=33. 87。

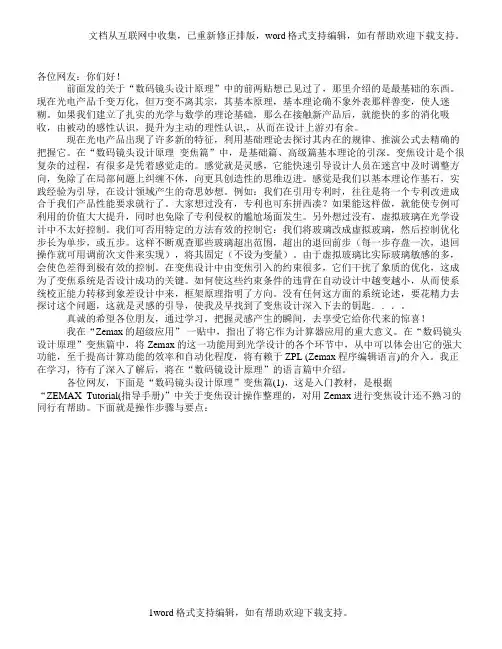

各位网友:你们好!前面发的关于“数码镜头设计原理”中的前两贴想已见过了,那里介绍的是最基础的东西。
现在光电产品千变万化,但万变不离其宗,其基本原理,基本理论确不象外表那样善变,使人迷糊。
如果我们建立了扎实的光学与数学的理论基础,那么在接触新产品后,就能快的多的消化吸收,由被动的感性认识,提升为主动的理性认识,,从而在设计上游刃有余。
现在光电产品出现了许多新的特征,利用基础理论去探讨其内在的规律、推演公式去精确的把握它。
在“数码镜头设计原理_变焦篇”中,是基础篇、高级篇基本理论的引深。
变焦设计是个很复杂的过程,有很多是凭着感觉走的。
感觉就是灵感,它能快速引导设计人员在迷宫中及时调整方向,免除了在局部问题上纠缠不休,向更具创造性的思维迈进。
感觉是我们以基本理论作基石,实践经验为引导,在设计领域产生的奇思妙想。
例如:我们在引用专利时,往往是将一个专利改进成合于我们产品性能要求就行了。
大家想过没有,专利也可东拼西凑?如果能这样做,就能使专例可利用的价值大大提升,同时也免除了专利侵权的尴尬场面发生。
另外想过没有,虚拟玻璃在光学设计中不太好控制。
我们可否用特定的方法有效的控制它:我们将玻璃改成虚拟玻璃,然后控制优化步长为单步,或五步。
这样不断观查那些玻璃超出范围,超出的退回前步(每一步存盘一次,退回操作就可用调前次文件来实现),将其固定(不设为变量)。
由于虚拟玻璃比实际玻璃敏感的多,会使色差得到极有效的控制。
在变焦设计中由变焦引入的约束很多,它们干扰了象质的优化,这成为了变焦系统是否设计成功的关键。
如何使这些约束条件的违背在自动设计中越变越小,从而使系统校正能力转移到象差设计中来,框架原理指明了方向。
没有任何这方面的系统论述,要花精力去探讨这个问题,这就是灵感的引导,使我及早找到了变焦设计深入下去的钥匙...。
真诚的希望各位朋友,通过学习,把握灵感产生的瞬间,去享受它给你代来的惊喜!我在“Zemax的超级应用”一贴中,指出了将它作为计算器应用的重大意义。
ZEMAX单透镜设计例子,单透镜是最简单的透镜系统了,这个例子基本是很多ZEMAX教程开头都会讲的。
1-1 单透镜这个例子是学习如何在ZEMAX里键入资料,包括设罝系统孔径(System Aperture)、透镜单位(Lens Units)、以及波长围(Wavelength Range),并且进行优化。
你也将使用到光线扇形图(Ray Fan Plots)、弥散斑(Spot Diagrams)以及其它的分析工具来评估系统性能。
这例子是一个焦距100 mm、F/4的单透镜镜头,材料为BK7,并且使用轴上(On-Axis)的可见光进行分析。
首先在运行系统中开启ZEMAX,默认的编辑视窗为透镜资料编辑器(Lens Data Editor, LDE),在LDE可键入大多数的透镜参数,这些设罝的参数包括:•表面类型(Surf:Type)如标准球面、非球面、衍射光栅…等•曲率半径(Radius of Curvature)•表面厚度(Thickness):与下一个表面之间的距离•材料类型(Glass)如玻璃、空气、塑胶…等:与下一个表面之间的材料•表面半高(Semi-Diameter):决定透镜表面的尺寸大小上面几项是较常使用的参数,而在LDE后面的参数将搭配特殊的表面类型有不同的参数涵义。
1-2 设罝系统孔径首先设罝系统孔径以及透镜单位,这两者的设罝皆在按钮列中的「GEN」按钮里(System->General)。
点击「GEN」或透过菜单的System->General来开启General 的对话框。
点击孔径标签(Aperture Tab)(默认即为孔径页)。
因为我们要建立一个焦距100 mm、F/4的单透镜。
所以需要直径为25 mm的入瞳(Entrance Pupil),因此设罝:•Aperture Type:Entrance Pupil Diameter•Aperture Value:25 mm点击单位标签(Units Tab),并确认透镜单位为Millimeters。
燕山大学课程设计说明书题目:基于ZEMAX的照相物镜设计学院(系):电气工程学院年级专业: 10级仪表三班燕山大学课程设计(论文)任务书院(系):电气工程学院基层教学单位:自动化仪表系摘要 (1)第一章简述照相物镜的设计原理和类型 (2)第二章设计过程 (4)2.1根据参数要求确定恰当的初始结构 (4)2.2优化设计过程 (5)2.3 优化结果像差结果分析 (8)第四章课设总结 (13)参考文献人们早就有长期保存各种影像的愿望。
在摄影技术尚未发明前的公元四世纪时,人们按投影来描画人物轮廓像的方法达到了全盛时代,至今这种方法仍然作为剪纸艺术流传着。
后来,人们让光线通过小孔形成倒立像,进而将小孔改为镜片,并加装一只暗箱。
只要在暗箱底板上放一张纸,不仅可以画出轮廓,还可以画出像上的各个部分。
这就形成了照相机的机构雏形。
随着科学技术的发展,照相机的发展日益迅速,有着显著的飞跃。
照相物镜是照相机的眼睛,它的精度和分辨率直接影响到照相机的精度与成像质量。
要保证所设计的照相物镜达到较高的技术要求,在设计时就必须达到更高的精度与分辨率。
本文所讨论的照相物镜,它主要采用后置光阑三片物镜结构,其中第六面采用非球面塑料,其余面采用标准球面玻璃,应用ZEMAX软件设计了一组焦距f '= 15mm的照相物镜,相对孔径D/ f’=2. 8,镜头总长为15.1366mm,整个系统球差0.000192,慧差0.000432,像散0.002716。
完全满足设计要求。
关键字:照相物镜ZEMAX 设计第一章 简述照相物镜的设计原理和类型照相物镜的基本光学性能主要由三个参数表征。
即焦距f ’、相对孔径D/f ’和视场角2w 。
照相物镜的焦距决定所成像的大小 Ⅰ)当物体处于有限远时,像高为y ’=(1-ωβtan ')f (1-1)式中,β为垂轴放大率,ll y y ''==β。
对一般的照相机来说,物距l 都比较大,一般l >1米,f ’为几十毫米,因此像平面靠近焦面,''f l ≈,所以lf '=β Ⅱ)当物体处于无限远时,β→∞像高为y ’=ωtan 'f (1-2) 因此半视场角ω=atan''f y (1-3) 表1-1中列出了照相物镜的焦距标准:表1-1相对孔径决定其受衍射限制的最高分辨率和像面光照度,在此的分辨率亦即通常所说的截止频Nλλu f D N ==(1-4)照相物镜中只有很少几种如微缩物镜和制版物镜追求高分辨率,多数照相物镜因其本身的分辨率不高,相对孔径的作用是为了提高像面光照度E’=1/4πLτ(D/f’)2 (1-5) 照相物镜的视场角决定其在接受器上成清晰像的空间范围。
z e m a x设计实例之手机镜头(总12页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--zemax设计实例之手机镜头评论关闭4,757 views随着手机市场对高像素手机镜头的需求增大,利用Zemax光学设计软件设计一款大相对孔径800万像素的广角镜头。
该镜头由1片非球面玻璃镜片,3片非球面塑料镜片,1片滤光镜片和1片保护玻璃构成。
镜头光圈值F为2.45,视场角2ω为68°,焦距为4.25mm,后工作距离为0.5mm。
采用APTINA公司的MT9E013型号800万像素传感器,最大分辨率为3264×2448,最小像素为1.4μm。
设计结果显示:各视场的均方根差(RMS)半径小于1.4μm,在奈奎斯特频率1/2处大多数视场的MTF值均大于0.5,畸变小于2%,TV畸变小于0.3%。
关键词:手机镜头;光学设计;800万像素;Zemax引言手机镜头的研发工作始于20世纪90年代,世界上第一款照相手机是由夏普JPHONE(现在的日本沃达丰)在2001年推出的JSH04手机,它只搭载了一个11万像素的COMS数码相机镜头。
随后各大手机知名制造厂商纷纷开始研发手机摄像功能。
2003年5月22日夏普制造了100万素的JSH53,目前照相手机的市场占有率几乎是100%,特别是带有高像素2M、3M、5M、8M的镜头就成为镜头研发的热点[1]。
目前800万像素的手机市场占有率还不是太多,但随着人们对高端手机的需求量越来越大,800万像素手机肯定是主流趋势。
鉴于此,在选用合理初始结构的基础上,优化出了一款800万像素的手机镜头。
1感光器件的选取感光器件有CCD(电荷耦合器件)和CMOS(互补金属氧化物半导体)两种。
CMOS器件产生的图像质量相比于CCD来说要低一些,到目前为止,大多数消费级别以及高端数码相机都使用CCD作为感光元件;CMOS感应器则作为低端产品应用于一些摄像镜头上,目前随着CMOS技术的日益成熟,也有一些高端数码产品使用CMOS器件。

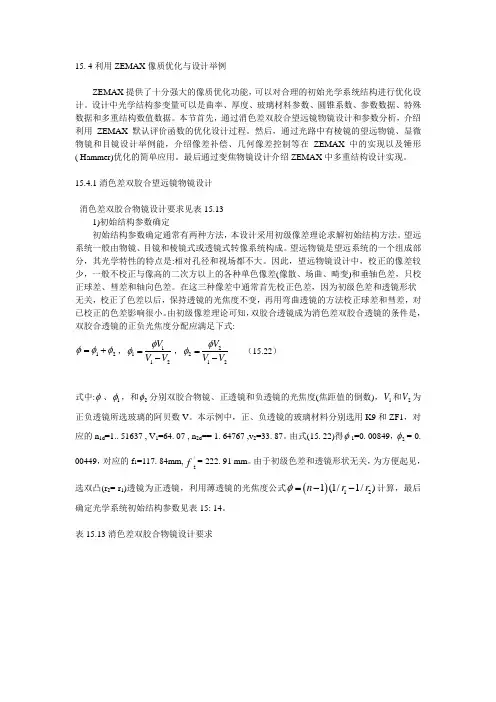

15. 4利用ZEMAX 像质优化与设计举例ZEMAX 提供了十分强大的像质优化功能,可以对合理的初始光学系统结构进行优化设计。
设计中光学结构参变量可以是曲率、厚度、玻璃材料参数、圆锥系数、参数数据、特殊数据和多重结构数值数据。
本节首先,通过消色差双胶合望远镜物镜设计和参数分析,介绍利用ZEMAX 默认评价函数的优化设计过程。
然后,通过光路中有棱镜的望远物镜、显微物镜和目镜设计举例能,介绍像差补偿、几何像差控制等在ZEMAX 中的实现以及锤形( Hammer)优化的简单应用。
最后通过变焦物镜设计介绍ZEMAX 中多重结构设计实现。
15.4.1消色差双胶合望远镜物镜设计消色差双胶合物镜设计要求见表15.131)初始结构参数确定初始结构参数确定通常有两种方法,本设计采用初级像差理论求解初始结构方法。
望远系统一般由物镜、目镜和棱镜式或透镜式转像系统构成。
望远物镜是望远系统的一个组成部分,其光学特性的特点是:相对孔径和视场都不大。
因此,望远物镜设计中,校正的像差较少,一般不校正与像高的二次方以上的各种单色像差(像散、场曲、畸变)和垂轴色差,只校正球差、彗差和轴向色差。
在这三种像差中通常首先校正色差,因为初级色差和透镜形状 无关,校正了色差以后,保持透镜的光焦度不变,再用弯曲透镜的方法校正球差和彗差,对已校正的色差影响很小。
由初级像差理论可知,双胶合透镜成为消色差双胶合透镜的条件是,双胶合透镜的正负光焦度分配应满足下式:12φφφ=+,1112V V V φφ=-,2212V V V φφ=- (15.22)式中:φ、1φ,和2φ分别双胶合物镜、正透镜和负透镜的光焦度(焦距值的倒数),1V 和2V 为正负透镜所选玻璃的阿贝数V 。
本示例中,正、负透镜的玻璃材料分别选用K9和ZF1,对应的n 1d =1.. 51637 , V 1=64. 07 , n 2d == 1. 64767 ,v 2=33. 87。
课程1:单透镜(a singlet)开始ZEMAX,输入波长和镜片数据,生成光线特性曲线(ray fan),光程差曲线(OPD),和点列图(Spot diagram),确定厚度求方法和变量,进行简单的优化。
假设需要设计一个F/4的镜片,焦距为100mm,在轴上可见光谱范围内,用BK7玻璃,该怎样开始呢?首先,运行ZEMAX。
ZEMAX主屏幕会显示镜片数据编辑(LDE)。
你可以对LDE(你工作的场所)窗口进行移动或重新调整尺寸,以适合你自己的喜好。
LDE由多行和多列组成,类似于电子表格。
半径、厚度、玻璃和半口径等列是使用得最多的,其他的则只在某些特定类型的光学系统中才会用到。
1、基本设置:开始,我们先为我们的系统输入波长。
这不一定要先完成,我们只不过现在选中了这一步。
在主屏幕菜单条上,选择“系统(System)”---“通用配置(general)”----“单位units”,先确定单位。
再选择“系统(System)”菜单下的“波长(Wavelengths)”。
屏幕中间会弹出一个“波长数据(Wavelength Data)”对话框。
ZEMAX中有许多这样的对话框,用来输入数据和提供你选择。
用鼠标在第二和第三行的“使用(Use)”上单击一下,将会增加两个波长使总数成为三。
现在,在第一个“波长”行中输入0.486,这是氢(Hydrogen)F谱线的波长,单位为微米。
Z EMAX全部使用微米作为波长的单位。
现在,在第二行的波长列中输入0.587,最后在第三行输入0.656。
这就是ZEMAX中所有有关输入数据的操作,转到适当的区域,然后键入数据。
在屏幕的最右边,你可以看到一列主波长指示器。
这个指示器指出了主要的波长,当前为0.486微米。
在主波长指示器的第二行上单击,指示器下移到587的位置。
主波长用来计算近轴参数,如焦距,放大率等等。
“权重(Weight)”这一列用在优化上,以及计算波长权重数据如RMS点尺寸和STREHL率。
光学工程课程设计班级:T1003-3班学号:20100030305姓名:李金鑫一.光学设计软件ZEMAX 的使用设计要求:1. 镜头镜片数小于10片2. 图像传感器(CCD)指标像素:1200×960,像元:3.8 3.8m m μμ? 。
3. 物镜定焦,焦距28.0mm ,畸变 < 3.5%焦距280.2f mm mm '=±,相对孔径/1/3.5D f '=轴上点100/lp mm 的MTF 值在0.3以上,轴外0.707视场100/lp mm 的MTF 值在0.15以上, 渐晕:中心相对照度 > 65 %在可见光波段设计(取d 、F 、C 三种色光,d 为主波长)。
4.计算过程:成像面积:(1200*3.8)*(960*3.8)=4.56*3.648mm 2 对角线长度:22648.356.4+=5.84mm像高:5.84/2=2.92mm 无限远入射光线的半视场角为: 96.5)arctan(''==fy w CCD 的特征频率为:1/(2*0.038)=131.6 lp/mm 有效焦距长度:'f =28mm 由于相对孔径'13.5D f =,所以8D mm =。
软件设计结果:1.透镜结构参数,视场、孔径等光学特性参数:GENERAL LENS DATA:Surfaces : 12Stop : 6System Aperture : Entrance Pupil Diameter = 8Glass Catalogs : SCHOTTRay Aiming : OffApodization : Uniform, factor = 0.00000E+000Effective Focal Length : 28.0008(in air at system temperature and pressure) Effective Focal Length : 28.0008(in image space)Back Focal Length : 17.49979Total Track : 40.26Image Space F/# : 3.499992Paraxial Working F/# : 3.499992Working F/# : 3.498718Image Space NA : 0.1414217Object Space NA : 4e-010Stop Radius : 2.446367Paraxial Image Height : 2.92315Paraxial Magnification : 0Entrance Pupil Diameter : 8Entrance Pupil Position : 17.94124Exit Pupil Diameter : 9.552524Exit Pupil Position : -33.42397Field Type : Angle in degrees Maximum Field : 5.96 Primary Wave : 0.5875618Lens Units : MillimetersAngular Magnification : 0.837475Fields: 4Field Type: Angle in degrees# X-Value Y-Value Weight1 0.000000 0.000000 1.0000002 0.000000 3.440000 1.0000003 0.000000 4.860000 1.0000004 0.000000 5.960000 1.000000Vignetting Factors# VDX VDY VCX VCY VAN1 0.000000 0.000000 0.000000 0.000000 0.0000002 0.000000 0.000000 0.000000 0.000000 0.0000003 0.000000 0.000000 0.000000 0.000000 0.0000004 0.000000 0.000000 0.000000 0.000000 0.000000 Wavelengths: 3Units: Microns# Value Weight1 0.486133 1.0000002 0.587562 1.0000003 0.656273 1.000000 Surface 6 Data Summary Title:Date : WED JAN 9 2012 Lens units: 毫米Thickness : 3.71 Diameter : 4.93475 Edge Thickness:Y Edge Thick: 3.0744 X Edge Thick: 3.0744 Index of Refraction: Glass:# Wavelength Index1 0.48613 1.00000000002 0.58756 1.00000000003 0.65627 1.0000000000Surface Powers (as situated):Surf 5 : -0.096255Surf 6 : 0Power 5 6 : -0.096255EFL 5 6 : -10.389F/# 5 6 : -1.6343Surface Powers (in air):Surf 5: 0Surf 6: 0Power 5 6 : 0EFL 5 6 : 0Shape Factor: 1SURFACE DATA SUMMARY:Surf Type Radius Thickness Glass Diameter Conic OBJ STANDARD 无限远无限远 0 01 STANDARD 17.412 2.21 SSK4A 11.54063 02 STANDARD 44.806 0.54 10.92813 03 STANDARD 10.871 5.05 N-SK16 10.21084 04 STANDARD 无限远 0.87 F14 7.583943 05 STANDARD 6.248 4.05 6.356952 0 STO STANDARD 无限远 3.71 4.9347557 STANDARD -6.576 0.84 F14 5.641057 08 STANDARD 无限远 2.78 N-SK16 6.386702 09 STANDARD -8.484 0.54 7.365621 010 STANDARD 40.196 2.18 N-SK16 7.733431 011 STANDARD -22.428 17.49 7.845499 0 IMA STANDARD 无限远 5.836295 0EDGE THICKNESS DATA:Surf Edge1 1.5604792 1.4790143 3.7765684 1.7388935 3.181107STO 3.0744047 1.4755968 1.9389819 1.56743310 1.64786811 17.835717IMA 0.000000INDEX OF REFRACTION DATA:Surf Glass Temp Pres 0.486133 0.587562 0.6562730 20.00 1.00 1.00000000 1.00000000 1.000000001 SSK4A 20.00 1.00 1.62546752 1.61764975 1.614266422 20.00 1.00 1.00000000 1.00000000 1.000000003 N-SK16 20.00 1.00 1.62755635 1.62040997 1.617271664 F14 20.00 1.00 1.61249349 1.60140055 1.596763175 20.00 1.00 1.00000000 1.00000000 1.000000006 20.00 1.00 1.00000000 1.00000000 1.000000007 F14 20.00 1.00 1.61249349 1.60140055 1.596763178 N-SK16 20.00 1.00 1.62755635 1.62040997 1.617271669 20.00 1.00 1.00000000 1.00000000 1.0000000010 N-SK16 20.00 1.00 1.62755635 1.62040997 1.6172716611 20.00 1.00 1.00000000 1.00000000 1.0000000012 20.00 1.00 1.00000000 1.00000000 1.00000000 THERMAL COEFFICIENT OF EXPANSION DATA:Surf Glass TCE *10E-60 0.000000001 SSK4A 6.100000002 0.000000003 N-SK16 6.300000004 F14 7.900000005 0.000000006 0.000000007 F14 7.900000008 N-SK16 6.300000009 0.0000000010 N-SK16 6.3000000011 0.0000000012 0.00000000F/# DATA:F/# calculations consider vignetting factors and ignore surface apertures.Wavelength: 0.486133 0.587562 0.656273 # Field Tan Sag Tan Sag Tan Sag1 0.0000 deg: 3.4999 3.4999 3.4987 3.4987 3.5003 3.50032 3.4400 deg: 3.5059 3.5034 3.5047 3.5022 3.5063 3.50383 4.8600 deg: 3.5115 3.5068 3.5105 3.5056 3.5121 3.50714 5.9600 deg: 3.5169 3.5102 3.5160 3.5090 3.5176 3.5105 CARDINAL POINTS:Object space positions are measured with respect to surface 1.Image space positions are measured with respect to the image surface.The index in both the object space and image space is considered.Object Space Image SpaceW = 0.486133Focal Length: -28.009159 28.009159Focal Planes: -5.396361 0.018674Principal Planes: 22.612798 -27.990486Anti-Principal Planes : -33.405520 28.027833Nodal Planes: 22.612798 -27.990486Anti-Nodal Planes: -33.405520 28.027833W = 0.587562 (Primary)Focal Length: -28.000842 28.000876Focal Planes: -5.508010 0.009789Principal Planes: 22.491928 -27.990148Anti-Principal Planes : -33.507947 28.009727Nodal Planes: 22.491928 -27.990148Anti-Nodal Planes: -33.507947 28.009727W = 0.656273Focal Length: -28.011708 28.011708Focal Planes: -5.572853 0.025235Principal Planes: 22.438855 -27.986473Anti-Principal Planes : -33.584560 28.036943Nodal Planes: 22.438855 -27.986473Anti-Nodal Planes: -33.584560 28.0369432.像质指标实际值目标值'= 28f mm28.0008畸变:0.28% ﹤3.5% MTF:100lp/mm 70.29% >30%(轴上) 100lp/mm 66.4% >15%(轴外)3.公差数据分析结果:Analysis of TolerancesUnits are 毫米.Paraxial Focus compensation is on. In this mode, allcompensators are ignored, except paraxial back focus change.WARNING: RAY AIMING IS OFF. Very loose tolerances may not be computed accurately. WARNING: Boundary constraints on compensators are ignored whenusing fast mode or user-defined merit functions.Criteria : RMS Spot Radius in 毫米Mode : SensitivitiesSampling : 3Nominal Criteria : 0.00090019Test Wavelength : 0.6328Fields: Y Symmetric Angle in degrees# X-Field Y-Field Weight VDX VDY VCX VCY1 0.000E+000 0.000E+000 2.000E+000 0.000 0.000 0.000 0.0002 0.000E+000 4.172E+000 1.000E+000 0.000 0.000 0.000 0.0003 0.000E+000 -4.172E+000 1.000E+000 0.000 0.000 0.000 0.0004 0.000E+000 5.960E+000 1.000E+000 0.000 0.000 0.000 0.0005 0.000E+000 -5.960E+000 1.000E+000 0.000 0.000 0.000 0.000 Worst offenders:Type Value Criteria ChangeTIRY 7 -0.200000000 0.020355900 0.019455709TIRY 7 0.200000000 0.020355900 0.019455709TSDY 7 -0.200000000 0.017442564 0.016542373TSDY 7 0.200000000 0.017442564 0.016542373TIRX 7 -0.200000000 0.017321649 0.016421459TIRX 7 0.200000000 0.017321649 0.016421459TIRY 9 -0.200000000 0.016494937 0.015594747TIRY 9 0.200000000 0.016494937 0.015594747TIRX 9 -0.200000000 0.015405686 0.014505496TIRX 9 0.200000000 0.015405686 0.014505496Estimated Performance Changes based upon Root-Sum-Square method: Nominal RMS Spot Radius : 0.000900Estimated change : 0.055470Estimated RMS Spot Radius: 0.056370Compensator Statistics:Change in back focus:Minimum : -1.006356 Maximum : 1.112564 Mean : 0.000982 Standard Deviation : 0.183198Monte Carlo Analysis:Number of trials: 20Initial Statistics: Normal DistributionTrial Criteria Change1 0.010973013 0.0100728222 0.055717068 0.0548168783 0.018735173 0.0178349824 0.014194669 0.0132944785 0.037745158 0.0368449676 0.019405575 0.0185053847 0.032397994 0.0314978048 0.007928807 0.0070286179 0.035414796 0.03451460610 0.028473194 0.02757300411 0.016118938 0.01521874812 0.013851098 0.01295090713 0.043797393 0.04289720314 0.018751552 0.01785136215 0.027123362 0.02622317216 0.026825230 0.02592504017 0.028410049 0.02750985818 0.024295827 0.02339563719 0.022359906 0.02145971520 0.024840539 0.023940348Nominal 0.000900191Best 0.007928807 Trial 8 Worst 0.055717068 Trial 2 Mean 0.025367967 Std Dev 0.011350176Compensator Statistics:Change in back focus:Minimum : -1.962392Maximum : 1.332779Mean : -0.175784Standard Deviation : 0.90742990% <= 0.03774515850% <= 0.02429582710% <= 0.010973013End of Run.Tolerance Data SummaryRadius and Thickness data are in 毫米.Power and Irregularity are in double pass fringes at 0.6328 祄Only spherical and astigmatism irregularity tolerances are listedin the "SURFACE CENTERED TOLERANCES";Zernike irregularity tolerances are listed under "OTHER TOLERANCES".Surface Total Indicator Runout (TIR) are in 毫米.Index and Abbe tolerances are dimensionlessSurface and Element Decenters are in 毫米.Surface and Element Tilts are in degrees.SURFACE CENTERED TOLERANCES:Surf Radius Tol Min Tol Max Power Irreg Thickness Tol Min Tol Max1 17.412 -0.2 0.2 - 0.2 2.21 -0.2 0.22 44.806 -0.2 0.2 - 0.2 0.54 -0.2 0.23 10.871 -0.2 0.2 - 0.2 5.05 -0.2 0.24 Infinity - - 1 0.2 0.87 -0.2 0.25 6.248 -0.2 0.2 - 0.2 4.05 -0.2 0.26 Infinity - - - - 3.71 -0.2 0.27 -6.576 -0.2 0.2 - 0.2 0.84 -0.2 0.28 Infinity - - 1 0.2 2.78 -0.2 0.29 -8.484 -0.2 0.2 - 0.2 0.54 -0.2 0.210 40.196 -0.2 0.2 - 0.2 2.18 -0.2 0.211-22.428 -0.2 0.2 - 0.2 17.49 - -12Infinity - - - - 0 - -SURFACE DECENTER/TILT TOLERANCES:Surf Decenter X Decenter Y Tilt X Tilt Y TIR X TIR Y1 0.2 0.2 - - 0.2 0.22 0.2 0.2 - - 0.2 0.23 0.2 0.2 - - 0.2 0.24 0.2 0.2 - - 0.2 0.25 0.2 0.2 - - 0.2 0.26 - - - - - -7 0.2 0.2 - - 0.2 0.28 0.2 0.2 - - 0.2 0.29 0.2 0.2 - - 0.2 0.210 0.2 0.2 - - 0.2 0.211 0.2 0.2 - - 0.2 0.212 - - - - - - GLASS TOLERANCES:Surf Glass Index Tol Abbe Tol1 SSK4A 0.001 0.551423 N-SK16 0.001 0.603244 F14 0.001 0.382327 F14 0.001 0.382328 N-SK16 0.001 0.6032410 N-SK16 0.001 0.60324ELEMENT TOLERANCES:Ele# Srf1 Srf2 Decenter X Decenter Y Tilt X Tilt Y1 12 0.2 0.2 0.2 0.22 3 5 0.2 0.2 0.2 0.23 7 9 0.2 0.2 0.2 0.24 10 11 0.2 0.2 0.2 0.2二.简易望远镜的组装1.原理图2零件清单零件清单物镜零件名称数量名称数量物镜 2 物镜推杆 2 物镜座 2 卡环 2 物镜压圈 2 物镜盖2目镜零件右目镜座 1 左目镜座 1 右目镜内筒 1 左目镜内筒 1 目镜盖 2 场栏 2 隔圈 2 挡圈 2 视度调节圈 1 目镜套 1 目镜 2棱镜零件上棱镜 2 下棱镜 2 棱镜座 2 压盖 2 隔片 2整体零件镜筒 2 滚珠 4 导向杆 2 小拖板 1 大拖板 1 调焦螺钉 1 调焦螺母 1 铰链螺钉 23.装配3.1目镜的组装(1)装配目镜1.将胶合目镜放在下面,凸面朝上,再放隔圈,将单片目镜放在隔圈上,凸面向下,保证凸面对凸面。
zemax设计实例之手机镜头2012.03.13 评论关闭4,757 views随着手机市场对高像素手机镜头的需求增大,利用Zemax光学设计软件设计一款大相对孔径800万像素的广角镜头。
该镜头由1片非球面玻璃镜片,3片非球面塑料镜片,1片滤光镜片和1片保护玻璃构成。
镜头光圈值F为2.45,视场角2ω为68°,焦距为4.25mm,后工作距离为0.5mm。
采用APTINA公司的MT9E013型号800万像素传感器,最大分辨率为3264×2448,最小像素为1.4μm。
设计结果显示:各视场的均方根差(RMS)半径小于1.4μm,在奈奎斯特频率1/2处大多数视场的MTF值均大于0.5,畸变小于2%,TV畸变小于0.3%。
关键词:手机镜头;光学设计;800万像素;Zemax引言手机镜头的研发工作始于20世纪90年代,世界上第一款照相手机是由夏普JPHONE(现在的日本沃达丰)在2001年推出的JSH04手机,它只搭载了一个11万像素的COMS数码相机镜头。
随后各大手机知名制造厂商纷纷开始研发手机摄像功能。
2003年5月22日夏普制造了100万素的JSH53,目前照相手机的市场占有率几乎是100%,特别是带有高像素2M、3M、5M、8M的镜头就成为镜头研发的热点[1]。
目前800万像素的手机市场占有率还不是太多,但随着人们对高端手机的需求量越来越大,800万像素手机肯定是主流趋势。
鉴于此,在选用合理初始结构的基础上,优化出了一款800万像素的手机镜头。
1感光器件的选取感光器件有CCD(电荷耦合器件)和CMOS(互补金属氧化物半导体)两种。
CMOS器件产生的图像质量相比于CCD来说要低一些,到目前为止,大多数消费级别以及高端数码相机都使用CCD作为感光元件;CMOS感应器则作为低端产品应用于一些摄像镜头上,目前随着CMOS技术的日益成熟,也有一些高端数码产品使用CMOS器件。
CMOS相对于CCD有很多优点,比如价格低、集成化程度高、体积小、质量轻、功耗低、无光晕、高读出速率等[6]。
Zemax光学设计:一个ZR为3的变焦物镜的设计参考设计指标:设计一个ZR为3的变焦物镜,像高y`为12.44mm。
设f`4=65.3mm,f`0=100mm≈1.5 f`4。
由以上几个参数,可以计算出该变焦物镜的其他参数,如下表:以上表格的计算结果,可以作为该变焦物镜的初始技术指标和设计参考。
设计仿真:(1)前组的初始结构这个变焦物镜中,前组外径大,主光线高度很高,孔径为D1=2×h pC≈47mm,相对孔径约为1:2.1,焦距f`1为100mm。
按照准直镜的要求进行设计,采用单片+双胶合。
在系统通用对话框中设置孔径。
在孔径类型中选择“Entrance Pupil Diameter”;在波长设定对话框中,设定F.d.C,如下图:查看LDE:查看2D Layout:(2)中组I的初始结构中组I的初始结构采用一对密接的平凹透镜,两片透镜对称,平面相对,材料选择高折射率、低色散的玻璃H-LAK7。
在系统通用对话框中设置孔径。
在孔径类型中选择“Entrance Pupil Diameter”;在波长设定对话框中,设定F.d.C,如下图:查看LDE:此时的焦距f`2约为-36.5mm,和计算值接近。
查看2D Layout:(3)中组II的初始结构中组II的初始结构采用一个双胶合消色差物镜。
在系统通用对话框中设置孔径。
在孔径类型中选择“Entrance Pupil Diameter”;在波长设定对话框中,设定F.d.C,如下图:查看LDE:此时的焦距f`3为100mm。
查看2D Layout:(4)前组、中组I与中组II的续接根据变焦物镜的理想光学模型,间隔d应为57.74mm,但实际取间隔为45mm,主要是考虑透镜的厚度以及间隔不为零。
由于望远镜为afocal系统,为了工作方便,在中组II后面8mm处设置一个理想透镜(Paraxial),后截距和焦距均取65.3mm,即f`4,这是用理想透镜代替后组。
