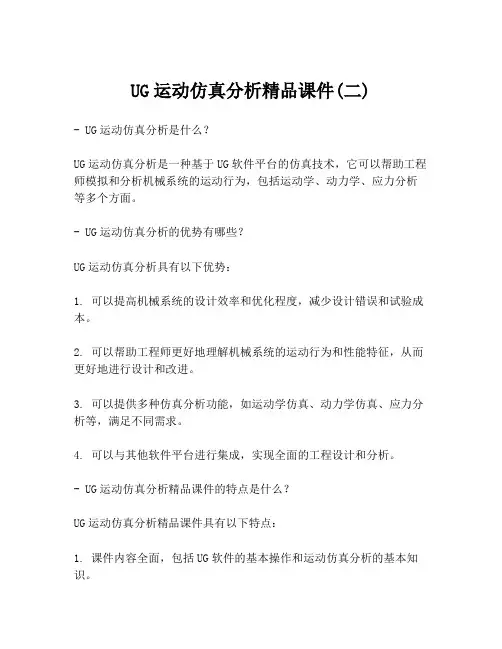

UG运动仿真分析精品课件(二)- UG运动仿真分析是什么？UG运动仿真分析是一种基于UG软件平台的仿真技术，它可以帮助工程师模拟和分析机械系统的运动行为，包括运动学、动力学、应力分析等多个方面。
- UG运动仿真分析的优势有哪些？UG运动仿真分析具有以下优势：1. 可以提高机械系统的设计效率和优化程度，减少设计错误和试验成本。
2. 可以帮助工程师更好地理解机械系统的运动行为和性能特征，从而更好地进行设计和改进。
3. 可以提供多种仿真分析功能，如运动学仿真、动力学仿真、应力分析等，满足不同需求。
4. 可以与其他软件平台进行集成，实现全面的工程设计和分析。
- UG运动仿真分析精品课件的特点是什么？UG运动仿真分析精品课件具有以下特点：1. 课件内容全面，包括UG软件的基本操作和运动仿真分析的基本知识。
2. 课件配有大量的实例和案例，帮助学生更好地理解和掌握相关知识。
3. 课件形式多样，包括文字、图像、视频等多种形式，满足不同学习需求。
4. 课件设计合理，注重知识点的层次和逻辑性，易于学生理解。
- 如何利用UG运动仿真分析精品课件进行学习和实践？利用UG运动仿真分析精品课件进行学习和实践，可以采取以下步骤：1. 首先，学生应该了解UG软件的基本操作，掌握绘图、建模、装配等基本技能。
2. 其次，学生可以学习运动仿真分析的基本知识，包括运动学、动力学、应力分析等多个方面。
3. 然后，学生可以根据课件提供的实例和案例进行实践操作，深入理解相关知识。
4. 最后，学生可以结合实际工程案例，应用所学知识进行仿真分析，提高工程设计和分析水平。
- UG运动仿真分析精品课件的应用范围是什么？UG运动仿真分析精品课件的应用范围非常广泛，主要包括以下方面：1. 机械工程领域：可以应用于机械系统的设计、分析和优化，如汽车、机床、航空航天等领域。
2. 电子工程领域：可以应用于电子设备的设计、分析和优化，如手机、平板电脑、电视机等领域。

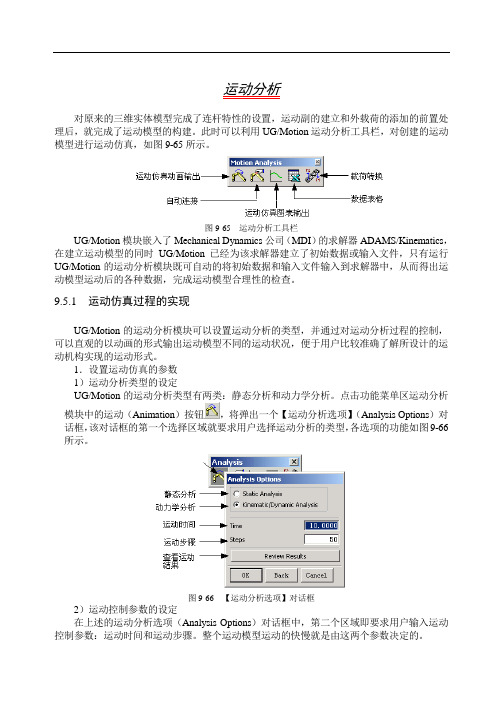

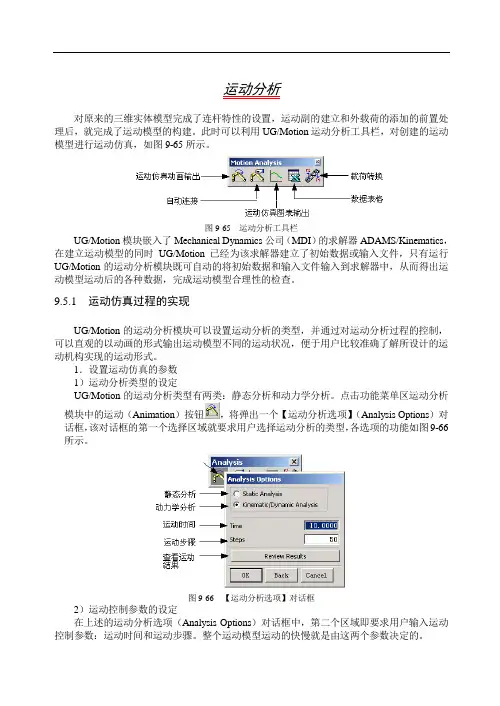

运动分析对原来的三维实体模型完成了连杆特性的设置，运动副的建立和外载荷的添加的前置处理后，就完成了运动模型的构建。
此时可以利用UG/Motion运动分析工具栏，对创建的运动模型进行运动仿真，如图9-65所示。
图9-65 运动分析工具栏UG/Motion模块嵌入了Mechanical Dynamics公司（MDI）的求解器ADAMS/Kinematics，在建立运动模型的同时UG/Motion已经为该求解器建立了初始数据或输入文件，只有运行UG/Motion的运动分析模块既可自动的将初始数据和输入文件输入到求解器中，从而得出运动模型运动后的各种数据，完成运动模型合理性的检查。
9.5.1 运动仿真过程的实现UG/Motion的运动分析模块可以设置运动分析的类型，并通过对运动分析过程的控制，可以直观的以动画的形式输出运动模型不同的运动状况，便于用户比较准确了解所设计的运动机构实现的运动形式。
1．设置运动仿真的参数1）运动分析类型的设定UG/Motion的运动分析类型有两类：静态分析和动力学分析。
点击功能菜单区运动分析模块中的运动（Animation）按钮，将弹出一个【运动分析选项】（Analysis Options）对话框，该对话框的第一个选择区域就要求用户选择运动分析的类型，各选项的功能如图9-66所示。
图9-66 【运动分析选项】对话框2）运动控制参数的设定在上述的运动分析选项（Analysis Options）对话框中，第二个区域即要求用户输入运动控制参数：运动时间和运动步骤。
整个运动模型运动的快慢就是由这两个参数决定的。
2．运动仿真过程的动画输出及控制1）运动仿真过程的控制设置完了运动分析的参数后，若选择的运动分析类型为静态分析点击OK键，将弹出一个【静态平衡】（Static Equilibrium）对话框，如图9-67所示。
图9-67 【静态平衡】对话框若选择的运动分析类型为动力学分析点击OK键，将弹出一个【运动过程】（Animation）对话框，对话框各选项的功能如图9-68所示。
