海洋平台建造工艺(防腐)

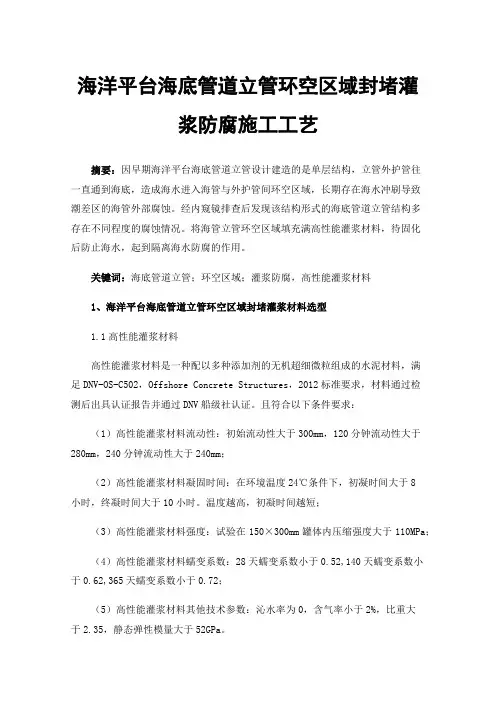

海洋平台海底管道立管环空区域封堵灌浆防腐施工工艺摘要：因早期海洋平台海底管道立管设计建造的是单层结构，立管外护管往一直通到海底，造成海水进入海管与外护管间环空区域，长期存在海水冲刷导致潮差区的海管外部腐蚀。

经内窥镜排查后发现该结构形式的海底管道立管结构多存在不同程度的腐蚀情况。

将海管立管环空区域填充满高性能灌浆材料，待固化后防止海水，起到隔离海水防腐的作用。

关键词：海底管道立管；环空区域；灌浆防腐，高性能灌浆材料1、海洋平台海底管道立管环空区域封堵灌浆材料选型1.1高性能灌浆材料高性能灌浆材料是一种配以多种添加剂的无机超细微粒组成的水泥材料，满足DNV-OS-C502，Offshore Concrete Structures，2012标准要求，材料通过检测后出具认证报告并通过DNV船级社认证。

且符合以下条件要求：（1）高性能灌浆材料流动性：初始流动性大于300mm，120分钟流动性大于280mm，240分钟流动性大于240mm；（2）高性能灌浆材料凝固时间：在环境温度24℃条件下，初凝时间大于8小时，终凝时间大于10小时。

温度越高，初凝时间越短；（3）高性能灌浆材料强度：试验在150×300mm罐体内压缩强度大于110MPa；（4）高性能灌浆材料蠕变系数：28天蠕变系数小于0.52,140天蠕变系数小于0.62,365天蠕变系数小于0.72；（5）高性能灌浆材料其他技术参数：沁水率为0，含气率小于2%，比重大于2.35，静态弹性模量大于52GPa。

1.2 封堵设备及密封工具材料（1）环空封隔器：采用套筒模式使用机械机关驱动的锚固装置，其设计最大承载重量超过3吨，套筒向外伸长的张力抓，抓住护管的内壁且不能伤及内管壁，在海管环空区域的水下至少1米处完成锚固安装。

环空封隔器的设计直径应满足直径间隔4寸宽度，再减去内外管两个管壁的尺寸宽度，以便能卡在内外管环空空隙区域空间内；（2）两端封口板：材质为316不锈钢的环形圈板，用于海管立管环空段下上端封口，下端封口板防止高性能灌注材料漏入海里，上端封口板防止灌浆材料漫出环空区域内；（3）水下堵漏球：一种快干灌浆材料容量包，常温下5分钟之内固化，可实现水下固化封堵，球体直径大于10cm ，渗水率1GPM以下；（4）环氧粘接层UW：主要材质为聚乙烯，具有良好的柔韧性适用于海水以及潮湿的工况，自流平设计，零VOC, 耐化学腐蚀，耐磨，完全固化时间不得多于24小时。

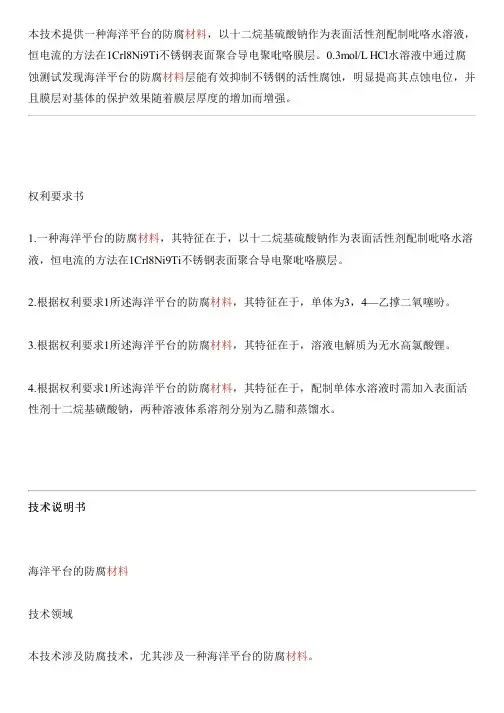

本技术提供一种海洋平台的防腐材料，以十二烷基硫酸钠作为表面活性剂配制吡咯水溶液，恒电流的方法在1Crl8Ni9Ti不锈钢表面聚合导电聚吡咯膜层。

0.3mol/L HCl水溶液中通过腐蚀测试发现海洋平台的防腐材料层能有效抑制不锈钢的活性腐蚀，明显提高其点蚀电位，并且膜层对基体的保护效果随着膜层厚度的增加而增强。

权利要求书1.一种海洋平台的防腐材料，其特征在于，以十二烷基硫酸钠作为表面活性剂配制吡咯水溶液，恒电流的方法在1Crl8Ni9Ti不锈钢表面聚合导电聚吡咯膜层。

2.根据权利要求1所述海洋平台的防腐材料，其特征在于，单体为3，4—乙撑二氧噻吩。

3.根据权利要求1所述海洋平台的防腐材料，其特征在于，溶液电解质为无水高氯酸锂。

4.根据权利要求1所述海洋平台的防腐材料，其特征在于，配制单体水溶液时需加入表面活性剂十二烷基磺酸钠，两种溶液体系溶剂分别为乙腈和蒸馏水。

技术说明书海洋平台的防腐材料技术领域本技术涉及防腐技术，尤其涉及一种海洋平台的防腐材料。

背景技术从腐蚀机理而言，沿海工程船使用过程主要存在电化学腐蚀和海水腐蚀两种作用。

电化学腐蚀是指金属表面与离子导电的介质因发生电化学作用而产生的破坏。

其主要特点是其反应历程可以分为两个相对独立并且可以同时进行的过程——阴极反应和阳极反应。

它的主要特征是金属与电解质之间存在着一个带电的界面层。

海水腐蚀是指在海洋环境中使用的设备及设施的腐蚀。

海水中含盐最高，成分极其复杂，是腐蚀性的电解质。

海水中含有较高浓度的氯离子及其他卤素离子能阻止和破坏金属的钝化，使阳极过程较易进行。

在海水的PH值条件下，海水腐蚀是氧去极化过程，阴极过程控制着腐蚀反应的速度。

另外，海水流速、海洋生物等也常常是影响海水腐蚀的重要因素。

各种环境中的腐蚀极其复杂，对各种设备都存在不同程度的影响，主要有以下几个方面。

①导致金属材料整个表面或局部厚度减薄，从而影响其强度、刚度和机械物理性能；②运动副表面磨损腐蚀加剧，使运动副表面粗糙度增加，从而加大阻力，影响甚至损坏作业机构的预期功能；对有密封要求的运动副表面(如油缸等)会出现密封性能降低；对于连接的部位会出现孔径加大或缝隙变宽等现象；③电气元件在大气、海水浸淋、盐雾、电化学等作用下，导电性能下降，导致装备在使用时操纵失灵，不能正常作业；④金属的局部区域出现从表及里的腐蚀裂纹，主裂纹与拉伸应力相互垂直。

海洋平台结构的防腐措施与维护策略研究在当今时代，随着信息技术的飞速发展，海洋平台已经成为我国沿海城市发展的重要支撑。

然而，由于海洋平台长时间的暴露于恶劣的海洋环境中，其结构往往容易受到腐蚀侵蚀，导致安全隐患。

因此，研究海洋平台结构的防腐措施和维护策略，成为保障海洋平台安全运行的重要课题。

首先，海洋平台结构的防腐措施是确保海洋平台长期使用的关键。

防腐措施的选择应根据具体情况进行，既要考虑腐蚀环境的特点，又要考虑平台结构材料的性能。

目前，常见的防腐措施包括喷涂防腐、镀锌、电镀、涂层等，这些方法可以在一定程度上提高海洋平台的耐腐蚀性能。

喷涂防腐是最常用的一种防腐方法。

通过将特定的防腐涂料喷涂在海洋平台的表面，形成一层防护膜，以阻隔海水中的氧气和盐分对平台结构材料的腐蚀。

同时，喷涂防腐还能提高平台结构的耐磨性和耐候性，有效延长平台的使用寿命。

镀锌是一种将锌层镀在平台结构表面的防腐方法。

由于锌在大气中具有良好的耐腐蚀性能，镀锌能够有效抵御海洋中的腐蚀因素。

此外，镀锌层还能通过阻断海水与平台结构材料的直接接触，进一步防止腐蚀的扩散。

电镀是一种通过电化学方法将金属离子沉积在平台结构表面的防腐方法。

常用的电镀方法包括镍基电镀、铬基电镀等。

这些金属电镀层能够提供一个坚硬、光滑的表面，进一步增加平台结构的耐腐蚀性能。

除了上述传统的防腐方法外，近年来，涂层技术也在海洋平台结构的防腐领域得到广泛应用。

涂层是将一层特殊的材料涂覆在平台表面，形成一个坚硬、致密的保护层，起到防腐的作用。

特殊涂层（如陶瓷涂层、聚合物涂层等）能够提供更好的防护效果，有效减少平台结构的腐蚀速率。

除了防腐措施外，海洋平台结构的维护策略同样重要。

定期的维护保养工作可以延长平台的使用寿命，降低维修成本，并且最大限度地减少事故的发生。

首先，定期巡检是海洋平台维护的基础。

通过定期巡检，可以发现平台结构中的潜在故障，及时采取措施进行修复，避免事故的发生。

同时，做好防腐层的保护工作也是维护海洋平台的重要一环。

海洋平台防腐技术数字化应用摘要：海洋平台因其长期处于恶劣的腐蚀环境，高盐、高碱性的海水为平台的腐蚀提供了电解质，加速了平台腐蚀过程。

因此，为保证海洋平台的正常运行及人员安全，必须采用有效的防腐技术保护。

本文分析了海洋平台的腐蚀规律及其防腐技术。

关键词：海洋平台；特点；腐蚀规律；防腐技术海洋平台是海上采油的大型工程结构物，长期处在海水、潮气、盐雾环境下，因海生物及海水的不断侵蚀，海洋平台材料的力学性能受到电化学腐蚀的严重影响，严重威胁着海洋平台的安全。

海洋平台成本高，且远离海岸，一旦建成，就很难挪动，它不能像船一样自由移动，致使日常维护困难。

因此，海洋平台的防腐问题极其重要。

一、海洋平台数字化系统海洋平台的数字化需要开发专门的软件来显示用户数据和监控系统，监控软件系统可以让用户进行可视化的检测。

监控软件系统可以直观、三维地显示平台的数字信息，系统的基本功能设计、界面设计和工作模式设计均基于平台现场人员的工作习惯。

数字海洋平台系统为用户提供整个平台的操作、资源和安全，并为监控提供数字化支持，以达到高效、安全生产的目的，系统采用组态控制的开发方式实现分级控制，可直接显示平台的实时性能，设置异常和错误报警的间隔时间；数据库已与现有数据采集平台保持一致，基础数据已自动纳入查询。

该系统使得平台直接显示实时的生产和系统设定的间隔和异常的异常警报，数据库与现有的采购平台统一，底层数据自动集成以备查询。

二、海洋平台腐蚀特点海上平台在恶劣条件下运行，存在长期腐蚀的风险。

主要结构材料是钢。

海洋大气中有很多水。

氯化钠颗粒形成一层很强的水腐蚀膜。

例如，空气中的二氧化硫溶解在钢表面的水膜中，这就增加了水膜的腐蚀性。

平台飞溅区是一种特殊的腐蚀环境，平台表面受到海水循环的影响而湿润。

这种干湿转化的情况加剧了该地区的腐蚀状况。

海洋平台的水下部分在焊接位置受到电化学腐蚀。

三、海洋平台腐蚀规律1、海洋环境腐蚀区域的界定。

海洋平台处于非常不利的条件下，如太阳辐射、海浪冲击、温湿度变化等，几乎所有的平台都需要进行防腐防护，不同海域的腐蚀行为和特征各不相同，维修人员在制定有效的长期保护措施之前，必须对海洋环境的腐蚀状况进行分析和表征。

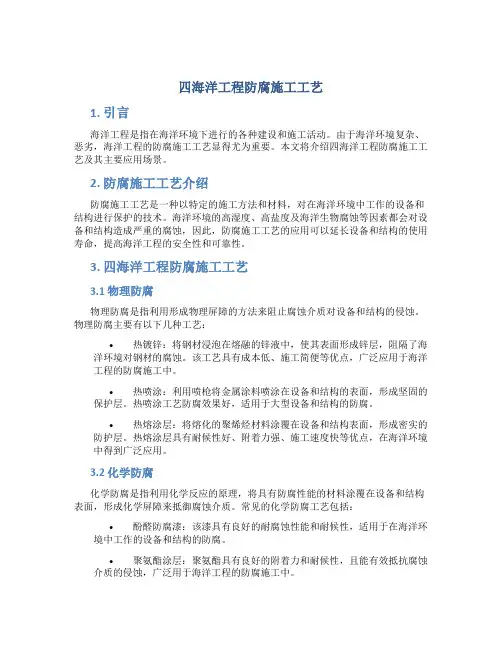

四海洋工程防腐施工工艺1. 引言海洋工程是指在海洋环境下进行的各种建设和施工活动。

由于海洋环境复杂、恶劣，海洋工程的防腐施工工艺显得尤为重要。

本文将介绍四海洋工程防腐施工工艺及其主要应用场景。

2. 防腐施工工艺介绍防腐施工工艺是一种以特定的施工方法和材料，对在海洋环境中工作的设备和结构进行保护的技术。

海洋环境的高湿度、高盐度及海洋生物腐蚀等因素都会对设备和结构造成严重的腐蚀，因此，防腐施工工艺的应用可以延长设备和结构的使用寿命，提高海洋工程的安全性和可靠性。

3. 四海洋工程防腐施工工艺3.1 物理防腐物理防腐是指利用形成物理屏障的方法来阻止腐蚀介质对设备和结构的侵蚀。

物理防腐主要有以下几种工艺：•热镀锌：将钢材浸泡在熔融的锌液中，使其表面形成锌层，阻隔了海洋环境对钢材的腐蚀。

该工艺具有成本低、施工简便等优点，广泛应用于海洋工程的防腐施工中。

•热喷涂：利用喷枪将金属涂料喷涂在设备和结构的表面，形成坚固的保护层。

热喷涂工艺防腐效果好，适用于大型设备和结构的防腐。

•热熔涂层：将熔化的聚烯烃材料涂覆在设备和结构表面，形成密实的防护层。

热熔涂层具有耐候性好、附着力强、施工速度快等优点，在海洋环境中得到广泛应用。

3.2 化学防腐化学防腐是指利用化学反应的原理，将具有防腐性能的材料涂覆在设备和结构表面，形成化学屏障来抵御腐蚀介质。

常见的化学防腐工艺包括：•酚醛防腐漆：该漆具有良好的耐腐蚀性能和耐候性，适用于在海洋环境中工作的设备和结构的防腐。

•聚氨酯涂层：聚氨酯具有良好的附着力和耐候性，且能有效抵抗腐蚀介质的侵蚀，广泛用于海洋工程的防腐施工中。

3.3 电化学防腐电化学防腐是利用阳极和阴极之间的电流流动，形成阻隔腐蚀介质的防护膜，减少设备和结构的腐蚀速度。

电化学防腐主要包括：•阳极保护：通过将阴极金属连接到设备和结构上，使其成为电化学腐蚀中的阴极，从而阻止钢材发生腐蚀。

阳极保护工艺具有腐蚀速度低、维护管理简单等优点，适用于海洋工程的防腐施工。

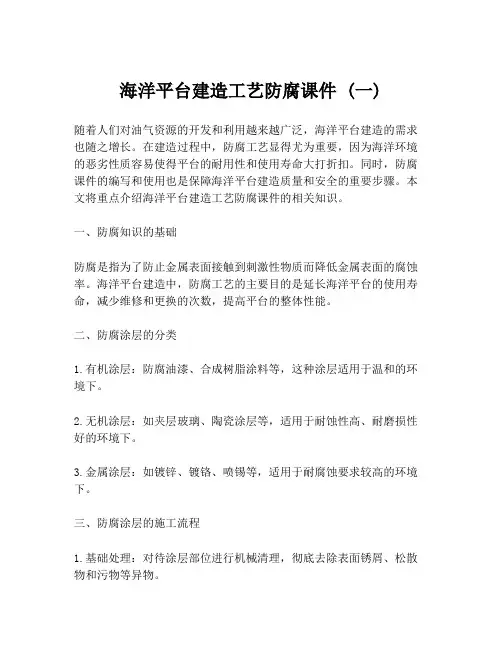

海洋平台建造工艺防腐课件 (一)随着人们对油气资源的开发和利用越来越广泛，海洋平台建造的需求也随之增长。

在建造过程中，防腐工艺显得尤为重要，因为海洋环境的恶劣性质容易使得平台的耐用性和使用寿命大打折扣。

同时，防腐课件的编写和使用也是保障海洋平台建造质量和安全的重要步骤。

本文将重点介绍海洋平台建造工艺防腐课件的相关知识。

一、防腐知识的基础防腐是指为了防止金属表面接触到刺激性物质而降低金属表面的腐蚀率。

海洋平台建造中，防腐工艺的主要目的是延长海洋平台的使用寿命，减少维修和更换的次数，提高平台的整体性能。

二、防腐涂层的分类1.有机涂层：防腐油漆、合成树脂涂料等，这种涂层适用于温和的环境下。

2.无机涂层：如夹层玻璃、陶瓷涂层等，适用于耐蚀性高、耐磨损性好的环境下。

3.金属涂层：如镀锌、镀铬、喷锡等，适用于耐腐蚀要求较高的环境下。

三、防腐涂层的施工流程1.基础处理：对待涂层部位进行机械清理，彻底去除表面锈屑、松散物和污物等异物。

2.预处理：对于未经热处理的钢材，药品蚀刻可以达到清除铁锈的目的。

热处钢材表面杂质清除可以采用其它清洗方式，如白垩或刷洗。

3.底漆处理：底漆是涂层的第一层，通常用来提高涂层的附着力和耐腐蚀性。

4.中涂处理：中涂是涂层的第二层，通常用来提高涂层的机械强度和透气性。

5.面漆处理：面漆通常用来提高涂层的光泽和美观度。

四、防腐涂层的施工技巧1.表面温度：施工前需要检测环境温度，准确测量涂覆面的温度。

2.涂料粘度：粘度对涂层的质量有很大的影响，需要根据温度和湿度来调整涂料粘度。

3.涂料厚度：涂层的质量和稳定性取决于厚度，需要控制涂料的厚度，保证涂层达到最佳效果。

4.干燥时间：干燥时间对涂层的质量和外观都有很大的影响，需要严格控制干燥时间，确保涂层在干燥后达到最佳效果。

海洋平台建造中的防腐工艺是一个复杂的过程，建造人员需要具备相应的专业知识。

防腐课件的编写也是非常重要的，它可以在建造过程中提供必要的指导和帮助，最终保障海洋平台建造工艺的质量和安全。

海洋平台阴极防腐技术研究摘要：海洋平台使用到的大部分的结构材料为钢材料，钢材料在使用的过程中受到空气、温度等环境因素，会产生腐蚀的现象，严重的会导致结构强度失效等问题。

通过采用阴极防护的方法可以有效的减缓海洋平台的腐蚀速率，保证平台的运行安全。

文章通过调研研究，分析了海洋平台阴极防腐和防腐检测的方法，通过研究对于提高海洋平台防腐的效果具有一定的意义。

关键词：海洋平台阴极防腐检测方法海上平台是海上油气资源开采重要的基础设备，海洋平台的规模大，涉及到多个学科方面的内容，而且海洋平台的成本非常高。

海洋平台在工作的过程中，工作的环境非常恶劣，同时海洋平台需要具有较长的工作寿命，这样就给海洋平台的设计与制造带了更高的要求。

在海洋特殊的工作环境中，由于海水的存在对于水下结构物不断的冲蚀，海洋生物对于海洋平台的侵蚀，以及温度、气候等方面对于海洋平台强度的挑战，海水洋流的对于海洋平台的冲刷，以及外界的载荷对于海洋平台的影响等，各个方面都对海洋平台的强度和工作寿命提出了巨大的挑战。

如果海洋平台在防腐方面没有达到要求，海洋平台容易因为腐蚀的问题而导致平台的实效，从而造成海洋平台的安全事故。

因此需要不断的加强海洋平台防腐蚀的能力，不断的提高海洋平台防腐蚀的水平，采用先进的防腐蚀方法。

现阶段应用较为广泛的海洋平台防腐蚀的方式，就是防腐层结合阴极防腐的方法。

在进行阴极防腐的过程中，采用的方法主要是牺牲阳极的方法。

在海洋平台防腐技术应用的过程中，利用海洋平台的一些表征参数，可以准确的表示出海洋平台目前的防腐水平，这些参数主要包括，电流的密度、阳极电流的大小等。

保护电位的值可以有效的反应出海洋平台，用到钢材料的防腐效果。

随着海洋平台工作年限的增加，海洋平台保护电位的大小会随之改变。

根据国家相关的法律法规的规定，我国海洋平台在工作的工程中，一定要进行严格的海洋平台防腐参数的检测与控制。

通过对影响到海洋平台防腐效果参数进行有效的检测与控制，可以有效的提高海洋平台防腐质量的监控，从而不断的提高海洋平台防腐的水平和效率。

海洋平台钢结构防腐技术规程一、前言海洋平台作为重要的海洋工程设施，由于其所处的特殊环境和复杂的气候条件，对其钢结构的防腐保护提出了非常高的要求。

本文将从海洋平台钢结构的防腐需求、防腐涂料的选择、涂装工艺以及涂层检测等方面介绍海洋平台钢结构防腐技术规程。

二、海洋平台钢结构的防腐需求海洋平台的钢结构，一般采用碳钢或低合金钢制成，这些钢结构在海洋环境中极易受到海水的腐蚀，导致钢结构的损坏、强度降低，从而影响海洋平台的安全性和使用寿命。

因此，为了确保海洋平台的长期稳定运行，对其钢结构进行防腐保护是非常必要的。

三、防腐涂料的选择1. 防腐涂料种类海洋平台钢结构的防腐涂料种类有很多，根据其涂膜形成的机理可以分为物理干燥型、化学干燥型和光固化型三种。

其中，化学干燥型防腐涂料应用最为广泛，其主要成分为环氧树脂、氯化橡胶、酚醛树脂、聚氨酯等。

2. 防腐涂料性能防腐涂料的性能对海洋平台的防腐保护起着至关重要的作用。

主要包括以下几个方面：（1）耐腐蚀性：防腐涂料必须能够抵御海水和大气中的腐蚀性物质的侵蚀。

（2）附着力：防腐涂料必须有良好的附着力，能够长期保持涂层与基材之间的紧密结合。

（3）硬度：防腐涂料必须具有一定的硬度，能够抵御机械损伤和摩擦。

（4）耐热性：防腐涂料必须能够耐受高温和阳光照射等环境因素的影响。

（5）耐候性：防腐涂料必须能够长期保持其色泽和光泽，不易褪色、龟裂和剥落。

四、涂装工艺1. 表面处理表面处理是防腐涂料涂装的关键步骤之一，其目的是清除表面的污垢、氧化层和锈蚀物，以便于涂料的附着和长期保护。

表面处理的方法包括机械处理、化学处理和电化学处理等。

2. 防腐涂料涂装海洋平台钢结构的防腐涂料涂装一般采用喷涂、刷涂和辊涂等方法。

其中，喷涂是最常用的方法，其优点是涂膜均匀、厚度可控、施工速度快。

但是，喷涂涂料的粘度和干燥时间需要严格控制，以确保涂层的质量和性能。

3. 涂层检测涂层检测是涂装工艺中非常重要的一环，其目的是检测涂层的厚度、附着力、硬度、耐腐蚀性等性能指标，以确保涂层的质量和性能。

海洋钻井平台防腐技术的研究3900字摘要：海洋平台技术含量高，因为海上作业环境，大部分平台不会移动，不能定期回港维修，这样就致使日常维护困难。

且海洋环境恶劣，潮气、盐雾且电解质浓度高，目前海洋平学性能的失效，对平台生产生活造成严重影响。

所以，建造者对海洋平台的维护问题尤其是台的腐蚀问题还是非常突出。

此文首先阐明了海洋环境下的腐蚀原理，其次，研讨了海洋平台设备防腐管理措施，同时介绍了几种具有长效的防腐材料和防腐技术特点并谈论了新型防腐技术的应用，如热喷铝技术等。

/3/view-13020743.htm关键词：海洋平台腐蚀防腐热喷铝中图分类号：P742 文献标识码：A随着陆地资源的消耗，海洋这个孕育无穷宝藏的聚宝盆势必成为时代新宠。

二十一世纪是海洋的世纪，海洋资源的开采是新世纪火热的话题。

搭建海洋平台，是海洋开发的第一步。

但是由于海洋特殊的环境，海洋平台的腐蚀是个巨大的难题，每年因为腐蚀造成了巨大的经济损失，环境破坏。

采用有效的防腐技术，是解决腐蚀难题的有效途径。

1 海洋平台的腐蚀机理1.1可溶性盐对涂层的破坏1.1.1破坏机理涂层的稳定性是指不与腐蚀性物质发生物理或化学反应的能力，但目前所有的涂层都无法做到百分之百的防护，尤其在可溶性盐的作用下。

湿度大是海洋环境最主要的特点，可溶性盐极易吸水，若钢材表面有盐残留就会导致刚喷砂过的表面迅速反锈，给后续喷涂造成损伤。

[1]1.2 H2S对管道的腐蚀1.2.1腐蚀机理H2S溶于水形成酸性溶液会对管道产生腐蚀作用，主要有电化学腐蚀和应力腐蚀两种。

（1）电化学失重腐蚀H2S 在水中会发生电离反应：H2S→HS-+ H+ HS-→S22-+ H+ 会与钢材反应，阳极反应：Fe-2e→Fe2+ Fe2++ S2-→Fe S↓阴极反应：2H+-2e→H2↑。

（2）应力腐蚀氢原子在钢材表面凹陷处聚集，在特定条件下结合为H2，缺陷处的压力会升高，钢材脆化并产生裂纹、裂缝。

一、工程背景海洋工程设施如平台、导管架、管线等长期处于恶劣的海洋环境中，易受到腐蚀的影响，严重影响其使用寿命和安全性。

因此，海洋防腐工程是海洋工程的重要组成部分。

本方案针对海洋工程设施进行防腐施工，确保其长期稳定运行。

二、工程目标1. 提高海洋工程设施的抗腐蚀性能，延长使用寿命；2. 保证海洋工程设施在恶劣海洋环境下的安全运行；3. 优化施工工艺，提高施工效率，降低施工成本。

三、施工范围1. 海洋工程设施的金属结构；2. 混凝土结构；3. 海上管线、平台等设施的表面处理。

四、施工工艺1. 金属结构防腐（1）表面处理：采用喷砂除锈，确保金属表面清洁、无油污、无氧化层。

（2）涂层施工：按照以下顺序进行涂层施工：a. 环氧封闭底漆：涂覆2道，厚度≥80μm；b. 环氧胶泥：涂覆2道，厚度≥20μm；c. 环氧玻璃钢：涂覆5层，厚度≥10μm；d. 环氧重防腐面漆：涂覆2道，厚度≥80μm。

2. 混凝土结构防腐（1）表面处理：采用高压水枪进行清洗，去除混凝土表面的污垢、油污等。

（2）涂层施工：采用以下涂层：a. 水性环氧树脂防水涂料：涂覆2道，厚度≥50μm；b. 环氧富锌底漆：涂覆1道，厚度≥80μm；c. 环氧面漆：涂覆2道，厚度≥80μm。

3. 海上管线、平台等设施表面处理（1）表面处理：采用喷砂除锈，确保表面清洁、无油污、无氧化层。

（2）涂层施工：采用以下涂层：a. 环氧封闭底漆：涂覆2道，厚度≥80μm；b. 环氧胶泥：涂覆2道，厚度≥20μm；c. 环氧玻璃钢：涂覆5层，厚度≥10μm；d. 环氧重防腐面漆：涂覆2道，厚度≥80μm。

五、施工质量保证措施1. 严格遵循国家相关标准和规范，确保施工质量；2. 施工前对施工人员进行技术培训，提高施工技能；3. 施工过程中对关键工序进行质量检查，确保施工质量；4. 施工完成后进行质量验收，确保工程达到预期效果。

六、施工进度安排1. 施工前准备：15天；2. 表面处理：20天；3. 涂层施工：30天；4. 施工总工期：65天。

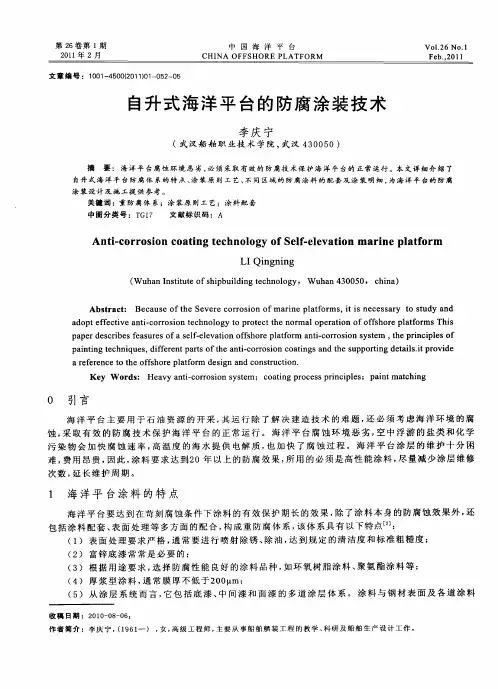

海洋钻井平台防腐涂装方案一. 海洋钻井平台采用的有机涂料防腐方法海上钻井平台涂料，在品种与长效船舶涂料有很多类似之处，海洋平台涂料保护的具体要求是：涂料与钢材表面及各道涂料之间有良好附着力，老化性能好，耐盐雾性能好，耐海水性能好，能形成适当弹性的涂层，满意的表面处理、油漆涂装和固化条件，以及能与阴极保护配套使用等。

又海洋平台涂装面积大，一般海洋钻井平台在100000平方米以上，而且从维修的观点，要求涂料使用周期越长越好。

涂装配套根据腐蚀部位海洋钻井平台可分三个部位：大气区、飞溅区和全浸区。

1．海洋平台大气区的涂料保护大气区是平台腐蚀较轻微的部位，比其他部位维修方便些，但比船舶与岸边的结构还是困难得多。

所选用的涂料品种亦采用高性能的。

一般的涂装配套是：道数涂层干膜厚度涂层结构1 无机锌底漆75µm2 冷固化环氧中间漆200µm 2 丙烯酸聚氨酯面漆60µm 合计 5 335µm2．海洋平台飞溅区的涂料保护飞溅区是海洋平台结构腐蚀最严重的区域，它经受海洋大气与海水浸渍的交替作用，海浪与冰块的冲击，锚链和水面飘浮物体的磨损，以及其它工作辅助船停靠的碰撞与摩擦。

而且飞溅区在维修时表面处理进行喷砂与涂装非常困难，因此平台飞溅区的涂装设计必须考虑今后维修与涂装的方便，并适当地对钢材厚度增放一定的腐蚀余量，必须采用高性能涂料。

一般的涂装配套是：道数涂层干膜厚度涂层结构1 无机锌硅酸盐底漆75µm 4 厚浆型环氧沥青涂料500µm 合计 5 575µm3．海洋平台全浸区的涂料保护海洋平台全浸区的腐蚀速度比大气区严重，但比飞溅区要轻得多。

海洋平台全浸区一般采用阴极保护或涂料与阴极保护的联合保护，而很少单独采用涂料保护，原因是目前防锈、防污涂料使用期限最长为5－8年左右，不可能成为海洋平台永久性的保护涂层。

一般涂装配套（外加牺牲阳极保护）是：道数涂层干膜厚度涂层结构1 无机锌底漆70µm2 氯化橡胶防锈底漆100µm 2 防污漆200µm 合计 5 370µm二.海洋钻井平台采用的锌加防腐方法海洋钻井平台是海洋设施中既庞大又复杂的钢铁结构物，造价很大。

海洋导管架平台防腐技术发布日期：2014-05-15 浏览次数：621、海洋平台防腐海水淡化后对铝合金牺牲阳极性能的影响实验1.1海洋平台防腐室内实验情况利用新鲜海水配制成不同盐度的海水样品，采用CB4948-85规定的方法研究海水盐度的变化对铝基牺牲阳极电化学性能的影响。

实验选用六种盐度的海水，盐度分别为30、25、20、15、10、5。

每次试验时间为13天，实验结果为：(1)在不同盐度的海水中阳极的开路电位随时间的变化结果。

在盐度为10以上的海水中，铝阳极的开路电位其值向正移动，但变化不大，保持在国标规定(-1.18～-1.10V)的范围内。

在盐度为5的海水中，铝阳极的开路电位正移较大，大约在-1.07V即超出国标规定的范围。

(2)在不同盐度的海水中阳极的闭路电位随时间的变化结果。

阳极的闭路电位即阳极的工作电位是评价阳极电化学性能的重要指标。

实验结果显示，阳极的闭路电位值随海水盐度变低有正移趋势，在盐度为10以上的海水中，铝阳极的闭路电位值保持在国标规定(-1.1 2～-1.05V）的范围内。

在盐度为5的海水中，铝阳极的闭路电位值变化较大，达到-1.0 0V即超出国标规定的范围。

(3)阳极的电流效率随盐度的变化结果。

阳极的电流效率在海水盐度大于10时，其值都在85%以上，即在国标规定的范圉内。

海水盐度为5时，其阳极的电流效率明显下降，在81%左右，已低于国标要求的范围。

由以上结果可知，盐度为10以上的海水对铝阳极的各种电化学性能无明显影响。

只有海水盐度低于5以后才对铝阳极的各种电化学性能产生明显影响。

并使电化学性能指标低于国标规定的范围。

1.2埕北海域海水盐度变化情况埕北海域海水盐度变化情况通过对埕北海域海水一年多(1995.07.11～1996.09.11)的取样分析，海水盐度最大35，最小25，相差10。

详细数据见表2。

从表中数据可知，埕北海域海水盐度不会小于20，其海水盐度的变化对铝阳极的电化学性能无明显影响。

关于海洋工程结构与船舶防腐技术措施分析海洋工程结构和船舶在海洋环境中长期处于潮湿、腐蚀和高温高压的环境中，容易受到严重的腐蚀损坏。

对海洋工程结构和船舶进行有效的防腐技术措施已成为一项重要的技术工作。

本文将从海洋工程结构和船舶两个方面进行阐述，分析其腐蚀原理和主要的防腐技术措施。

海洋工程结构包括海洋平台、海底管道、海洋桥梁等，这些工程结构一般是由钢结构或混凝土结构构成。

在海洋环境中，这些结构容易受到海水腐蚀、海藻生长、海洋生物腐蚀等影响，因此需要进行有效的防腐技术措施。

1. 腐蚀原理分析海水中存在大量的氯离子和溶解的氧气，对金属结构造成了腐蚀。

海洋中的微生物和海藻也容易附着在结构表面，形成腐蚀性的生物膜，导致结构腐蚀。

海洋中的浪涌、潮汐等环境因素也会对结构造成冲击和磨损，加速其腐蚀速度。

2. 防腐技术措施(1) 防腐涂料：在海洋工程结构上涂覆有特殊的防腐涂料，以抵挡海水的侵蚀和生物的附着。

这些防腐涂料一般具有很强的耐蚀性和耐磨性，并且能够长期保护结构表面。

(2) 防腐包裹：对海底管道等结构进行防腐包裹，采用特殊的防腐材料包裹结构，降低海水对结构的腐蚀，延长使用寿命。

(3) 电化学防护：采用阳极保护等电化学方法，通过在结构表面设置阳极或者施加电流来保护结构不受腐蚀。

(4) 选材防腐：在设计阶段选择具有良好耐蚀性的金属材料，如不锈钢、镀锌钢等，来降低结构的腐蚀风险。

海洋工程结构的防腐技术措施需要根据不同的结构类型和环境条件进行综合考虑，以达到最佳的防腐效果。

二、船舶防腐技术措施分析船舶是长期在海洋中航行的交通工具，其结构同样容易受到海水腐蚀、海洋生物附着等影响。

船舶也需要进行有效的防腐技术措施。

(3) 艏舱防腐：船舶的艏舱是处于最前沿的部位，容易受到浪涌和海水的冲击，需要采取特殊的防腐措施，如增加冲击板、使用特殊的防腐涂料等。

海洋工程结构和船舶在海洋环境中容易受到严重的腐蚀影响，因此需要进行有效的防腐技术措施。

海洋石油平台的防腐蚀一、海洋石油平台的腐蚀状况海洋石油平台的绝大多数是用钢铁建造的。

随着海洋石油工业的发展，用于开发海洋石油的平台有多种多样，既有简易的单柱平台，也有用钢量达万吨以上的巨型平台。

大型平台的构造相当复杂，具有多种作业功能，造价也十分昂贵。

这些平台一般都放置在离岸较远的海域里，而且多数是固定安装的。

因此，它们不能像船舶那样进行坞修，维修十分困难。

为了确保石油开采作业的顺利进行，保证作业人员的安全和保护环境，进行海洋石油开发的国家政府和油公司，都付出了巨大的努力来防止平台破坏。

导致平台破坏的原因有各种各样，但大多数来自海洋环境对平台的作用。

这此作用可以归纳为作用力和腐蚀。

腐蚀除了直接使平台构件壁厚减薄和局部出现深坑乃至穿孔，大大地降低平台的强度储备以外，它还会和交变的外力共同作用，造成平台构件的腐蚀疲劳，引发平台构件开裂，招致严重事故。

设计平台时，对可能遇到的环境作用力极值都作了充分的考虑。

在建造和安装中，对材料和施工质量有严格的检验。

因此，防止平台破坏的重要责任，便落在了防腐蚀工作者的肩上。

海洋石油平台钢铁设施的腐蚀机理与状况和其他海洋钢结构大致相同。

但远离海岸的石油平台遭受的腐蚀环境更恶劣，而且各区域间的构件由于环境条件的不同，会形式宏观腐蚀电池，使得平台整体所受到的腐蚀和单独处于各区域钢铁的腐蚀，有明显的不同，设施的维护和修复也更困难。

下面对石油平台金属在海洋环境中腐蚀情况作一些补充说明。

1、海洋大气区海洋大气中钢铁的腐蚀速度比内陆大气中要高4~5倍。

在天津塘沽岸边的大气挂片表明，碳钢的年腐蚀量为0.04咂。

渤海海中平台的实测腐蚀量超过0.1 mm/a, 有的达0.2~0.3 m/a。

2、飞溅区不少资料都指出，碳钢在飞测区的腐蚀量达到甚至超过0.5 m/a。

渤海使用10 年的钢质平台，曾测得飞溅区的腐蚀速度约0.45咂&并且有不少深度2 m以上的蚀坑。

当海浪拍击平台构件表面时，混在海水中的气泡冲击构件表面，对它们的保护层有很大的破坏力。

海洋平台混凝土结构防腐技术规程一、前言海洋平台混凝土结构是海洋工程中的重要组成部分，而海水中的盐分、氧化物、微生物等环境因素会对混凝土结构造成腐蚀，从而降低其使用寿命和安全性。

因此，制定一套科学可行的混凝土防腐技术规程对于保障海洋平台混凝土结构的长期稳定运行具有重要意义。

二、混凝土防腐技术规程的基本原则1. 系统性原则：混凝土防腐技术应该是一套系统性的方案，包括材料的选择、设计方案、施工工艺等多个方面，保证其协同作用，达到最佳的防腐效果。

2. 长效性原则：混凝土防腐技术应该具有持久的防腐性能，能够长期保护混凝土结构，降低维护和修复成本。

3. 可靠性原则：混凝土防腐技术应该是一套可靠的方案，可以在多种复杂环境下保证其防腐效果，并且能够有效预防和控制腐蚀损坏。

三、混凝土防腐技术的具体措施1. 材料选择（1）水泥：应选用具有高抗硫酸盐侵蚀能力的硅酸盐水泥，如P.O42.5硅酸盐水泥等。

（2）骨料：应选用优质、均匀、无软化、无裂缝的骨料，如石英砂、花岗岩、玄武岩等。

（3）外加剂：应选用具有良好工作性能、高强度和耐久性的外加剂，如高效减水剂、缓凝剂、氯盐离子控制剂等。

2. 设计方案（1）结构设计：应根据混凝土结构的使用环境、荷载情况、耐久性要求等多方面因素，合理设计结构形式和尺寸，使其能够在复杂的海洋环境下长期稳定运行。

（2）施工工艺：应根据混凝土防腐技术规程的要求，合理选择施工工艺，保证施工质量和防腐效果。

3. 施工工艺（1）表面处理：混凝土表面应该进行打磨、刮毛、洗涤等处理，保证表面平整、粗糙度适宜，便于涂料粘附和固定。

（2）底漆涂装：底漆的主要作用是增强涂层与混凝土表面的粘附力，防止涂层脱落。

底漆的选择应该根据海洋环境的特点、涂料的特性以及混凝土表面的性质而定。

（3）中间涂层涂装：中间涂层是混凝土结构防腐的重要环节，其作用是增强涂层的防腐性能和抗压能力，同时能够有效防止氧化物、盐分等有害物质的侵蚀。
