照片伪影及缺点形成的原因

CT图像伪影的产生机制与影响因素分析CT（Computed Tomography）是一种非侵入性的医学成像技术，通过使用X射线扫描人体或其他物体的横截面图像，以提供详细的解剖结构信息。

然而，CT图像中可能会存在伪影，这是指与真实解剖结构无关的异常图像特征。

本文将分析CT图像伪影的产生机制和影响因素。

CT图像中伪影的产生机制主要与以下几个因素相关：1. 散射伪影：当X射线穿过物体时，一部分X射线会被组织散射，从而到达探测器。

这种散射可能导致图像中出现低对比度和模糊的伪影。

散射伪影主要受到扫描部位的密度和组织类型的影响。

2. 金属伪影：当CT扫描中有金属物体存在时，例如金属植入物或金属血管夹，金属会吸收X射线并引起伪影。

由于金属的高密度，它会产生伪影，导致图像质量下降，并可能掩盖周围解剖结构。

3. 检测器伪影：CT扫描中使用的探测器可能存在非线性响应，这会导致图像中的亮度非均匀或伪影现象。

这些伪影可能会发生在图像边缘或高对比度区域。

4. 运动伪影：如果被扫描的物体或患者在扫描期间发生移动，会导致图像中出现模糊和伪影。

这种伪影可以通过使用呼吸抑制装置或加强患者合作来减少。

CT图像伪影的产生受到多种因素的影响，包括：1. CT扫描技术参数：如扫描层厚、扫描间隔、曝光剂量等参数的选择会直接影响图像质量和伪影的产生。

不良的扫描技术参数选择可能会增加伪影的发生率。

2. 扫描部位和解剖结构：不同部位的解剖结构密度和组织构成不同，因此伪影现象也可能有所不同。

例如，胸部和腹部CT扫描中的伪影可能不同于头部或骨盆CT扫描中的伪影。

3. 患者因素：患者的体重、体型、呼吸等因素都可能会影响CT图像的质量和伪影的产生。

例如，超重患者由于组织的厚度增加和散射增加，可能更容易产生伪影。

为了减少CT图像中的伪影，可以采取以下措施：1. 优化扫描技术参数：根据不同的部位和临床需要，选择合适的扫描层厚、间隔和曝光剂量，以获得较高质量的图像。

计算机X线摄影伪影产生原因及消除方法作者：骆华丰来源：《中国实用医药》2010年第17期X线伪影影响影像诊断的精确度。

绝大多数的传统放射学伪影我们熟悉,但CR系统的伪影与传统放射学的伪影不尽相同。

CR系统伪影分别与影像板,影像板读取装置,图像后处理软件,激光打印机和操作者失误有关。

了解CR产生伪影的原因有助于识别并及时消除伪影,提高影像质量。

1 成像板(IP板)伪影IP板是被影像读取装置读取信息过程中在导向板的引导下弧形通过扫描部件,因此很容易造成成像板出现裂纹,划痕甚至脱落。

裂纹首先出现在IP板周围,一般不干扰图像质量,但随IP 板使用时间的延长老化过程的进行,裂纹会逐近向IP板中心靠拢。

激光阅读器是发射激光对成像板进行扫描的装置。

其上的任何碎屑都会阻隔成像板发光,使在光学密度上产生白色伪影,对此我们要定期清洗成像板,将暗盒放入扫描前,要把暗盒的灰尘或血迹等擦洗干净。

2 成像板读取装置伪影曝光后的IP板经过扫描读取器后,其荧光体存储信息被强光擦除,长期未使用的IP板使用前要擦除一次。

摄影中曝光条件明显高于常规所用时,需进行额外强光扫描,否则遗留残影可与第二次检查后的图像重叠。

另外影像擦除灯功率不够也可造成记忆伪影,应更换大功率灯泡消除伪影。

CR系统长期使用,影响读取装置收集器的灰尘污染也会造成伪影,对其清除后伪影会消失。

3 图像后处理伪影在后处理过程中,应尽量将被检者身上的伪影清除。

比如冬天大多数患者衣服较多,应尽量脱去外套毛衣等。

有些患者怕着凉衣服脱的不干净,衣服的伪影有可能重叠于胸片中。

后处理人员如果没有将这些伪影去掉,打印出来的胶片就会有伪影。

因此后处理人员应重视自己工作的重要性,把最佳的图像打印出来。

4 激光打印机伪影常见的激光打印机伪影通常是有粘附在引导激光通过胶片的多棱角光镜上的粉尘引起,伪影的方向与激光扫描的方向相垂直,清除多棱角光镜上的粉尘后,该伪影可消除。

CR暗盒与传统暗盒一样应该正确存放,必须防热防潮,防电离辐射。

影响CT图像质量的伪影源及解决方法CT（Computed Tomography，计算机断层扫描）是医学影像学中常用的一种诊断工具，它通过扫描和重建人体内部的断层图像来帮助医生诊断疾病。

然而，在CT图像中，有时会出现伪影现象，这些伪影会影响图像的质量，干扰医生的准确诊断。

本文将探讨影响CT图像质量的伪影源，并提出解决伪影的方法。

1. 金属伪影金属物体在CT扫描中会产生明显的伪影。

金属伪影是由于金属对X射线具有高吸收能力，导致射线无法透过金属完全，所以扫描后的图像中会出现较大的黑暗伪影区域。

为了解决金属伪影问题，可以采用以下方法：- 改变扫描参数：调整扫描参数如管电压和电流，以减少伪影产生。

低电压和高电流可以减少金属伪影，但可能会降低图像质量和增加辐射剂量。

- 使用金属伪影校正算法：一些先进的CT设备具备金属伪影校正算法，通过处理原始数据，提供更清晰的图像，减少金属伪影的影响。

2. 散射伪影散射伪影是CT图像中常见的一种伪影，它是由于X射线在人体组织内部的散射而产生的。

散射伪影会降低图像的对比度并模糊图像细节。

以下是一些减少散射伪影的方法：- 使用组织饱和片：在扫描前，可以在扫描区域周围放置一些组织饱和片，用于吸收部分X射线，减少散射伪影的影响。

- 增加束野的限制：通过使用更小的束野尺寸（FOV），可以限制X射线的散射范围，减少散射伪影的产生。

3. 伪影源于运动运动是导致CT图像伪影的常见原因之一。

当受检人员在扫描过程中移动或呼吸时，会产生模糊和失真的图像。

下面是一些建议减少运动伪影的方法：- 体位固定：对于不能避免运动的部位，可以使用适当的体位固定装置，以限制运动的干扰。

- 呼吸控制：对于胸部或腹部扫描，可以使用呼吸控制技术，指导受检者在扫描期间保持稳定的呼吸，以减少运动伪影的影响。

- 快速扫描：使用快速扫描技术可以缩短扫描时间，减少运动伪影的产生。

4. 噪声伪影噪声是CT图像中的常见问题之一。

噪声伪影会导致图像模糊和细节丢失，影响诊断的准确性。

MRI常见伪影及其对策每一幅MR图像都存在不同程度的伪影。

伪影是指MR图像中与实际解剖结构不相符的信号，可以表现为图像变形、重叠、缺失、模糊等。

MRI检查中伪影主要造成三个方面的问题：（1）使图像质量下降，甚至无法分析；（2）掩盖病灶，造成漏诊；（3）出现假病灶，造成误诊。

因此正确的认识伪影及其对策对于提高MRI临床诊断水平非常重要。

MRI的伪影主要分为装备伪影、运动伪影及磁化率敏感伪影等三大类。

本节将重点介绍MRI常见伪影的原因、表现及其对策。

一、设备伪影所谓设备伪影是指与MRI成像设备及MR成像固有技术相关的伪影。

设备伪影主要取决于生产产家的设备质量、安装调试等因素，成像参数的选择也是影响设备伪影的重要因素。

下面主要讨论与成像参数有关的设备伪影。

（一）化学位移伪影化学位移伪影是指由于化学位移现象导致的图像伪影。

化学位移现象我们已经在MRS一节作了介绍。

大家都知道MR图像是通过施加梯度场造成不同位置的质子进动频率出现差异来完成空间定位编码的。

由于化学位移现象，脂肪中的质子的进动频率要比水中的质子快3.5PPM（约147Hz/T），如果以水分子中的质子的进动频率为MR成像的中心频率，则脂肪信号在频率编码方向上将向梯度场强较低（进动频率较低）的一侧错位。

以盆腔横断面T2WI为例，如果左右方向为频率编码方向且梯度场为左侧高右侧低，膀胱内的尿液呈现高信号，周围脂肪也呈高信号。

膀胱左旁的脂肪向右侧移位并与膀胱内的尿液信号叠加，在膀胱左侧缘形成一条信号更高的白色条带；而膀胱右旁的脂肪也向右移位，从而在膀胱右缘处形成一条信号缺失的黑色条带。

化学位移伪影的特点包括：（1）出现在频率编码方向上；（2）脂肪组织的信号向频率编码梯度场强较低的一侧移位；（3）场强越高，化学位移伪影也越明显。

化学位移伪影的对策包括：伪影。

（2）施加脂肪抑制技术。

脂肪信号被抑制后，其化学位移伪影将同时被抑制。

（3）增加频率编码的带宽。

以1.0 T扫描机为例，脂肪和水的化学位移为147Hz，如果矩阵为256×256，频率编码带宽为25 KHz（约100Hz/像素），那么化学位移147Hz相当于移位1.5个像素，如果把频率编码带宽改为50KHz（约200Hz/像素），则化学位移相当于0.75个像素，伪影明显减轻。

MR成像中伪影成因及解决策略摘要：目的:为了改善图像的质量，减少和消除伪影。

方法:总结12年中50000例MR扫描病例，把有伪影的病人资料归纳分类，进行伪影分析。

结果:MR伪影可分为图像处理伪影、病人相关伪影、射频相关伪影、外磁场伪影、磁化率伪影、梯度相关伪影、数据错误及流动相关伪影等8种。

结论:总结出的8种伪影及消除办法对提高诊断质量有重要意义。

关键词： MR成像;伪影;影像学在MR成像中，有很多不同的伪影来源，我们通过12年内50000例病人的扫描，把有伪影的病人资料进行归纳总结，整理出图影处理伪影、病人相关伪影、射频相关伪影、主磁场伪影、磁化率伪影、梯度相关伪影、数据错误及流动相关伪影［1-3］ 8大类别，现分述如下。

1 图像处理伪影混叠伪影由尼奎斯特定律得知，在每个射频回波周期的采样次数不能少于2次，采样间隔时间不能过长，否则造成方波的重叠或混叠，从而产生混叠伪影［2、4］。

在自旋回波成像中，如FOV仅能包括腹部的一部分，而近两肩部无法包括，则会出现此区域的图像混叠到FOV内身体部去，从而产生伪影。

原因在于GX，在视野的左边，产生f max ，在右肩部产生-f max 。

此是尼奎斯特频率，任何该梯度产生的超出此范围的频率，都不能被正确采集。

在视野边缘，梯度没有停止，FOV以外仍有磁场，从而产生大于f max 的频率，计算机无法识别这些频率，被误认为在带宽内的频率。

较高的频率会被识别为所选择带宽内较低的频率［4、5］。

消除:①表面线圈:最简单的办法就是设法使我们不能获得视野以外的任何信号;②增大视野:如果将视野加倍使其包括整个身体范围，就可消除混叠，使用较小的梯度磁场。

最大和最小频率之间范围覆盖很大的区域。

为保持空间分辨力，矩阵加倍，使用更小的梯度GX;③过采样:包括频率和相位过采样。

频率过采样中，消除在频率编码方向上的采样不足所造成的混叠，也可在相位编码方向上，通过增加相位编码梯度的数量而实现。

CT伪影常见故障原因及检修方法作者：陈留群姚社霞来源：《科技视界》 2014年第24期陈留群姚社霞（正阳县疾病预防控制中心，河南正阳 463600）【摘要】计算机断层摄影（computed tomography）,简称CT，是电子计算机和x线影像相结合的技术革新。

临床中一张优质的CT图像照片是进行诊断的有力保障，而要获得优质的CT照片，其质量控制有诸多环节，当某一环节出现故障时，便有可能出现图像伪影，图像伪影将直接影响到图像的质量，甚至影响诊断工作。

本文将有一些常见的伪影故障列举出来，供大家一起研讨学习。

【关键词】CT；伪影；故障原因；检测与分析处理首先要了解伪影的概念，所谓伪影就是由于各种因素影响，在重建图像上出现被检体不存在的假象。

伪影通常与被检体及机器本身有关。

CT机一般由如下几个基本部分组成：（1）X线高压系统：（2）数据采集系统；（3）图像重建系统；（4）图像处理系统；（5）图像储存系统；（6）电机及自动控制系统。

以上某一环节出现故障时，均有可能出现图像伪影。

CT伪影是在所有故障中最为复杂的问题，伪影的出现往往涉及到设备的高压、重建、数据采集、探测器、球管以及软件校准程序等。

1 环状伪影产生环状伪影的原因：①探测器损坏：探测器的某一个或某些损坏或探测效率降低；②积分电路损坏：某个或某些通道的积分电路损坏；③X线管辐射输出降低：射线量不足导致剂量降低；④X线管位置或准直器的调整不佳：也会造成剂量的不足；⑤探测器受潮：导致探测器的性能差异变大；⑥软件损坏：校正参数表破坏；⑦电网电压不稳或内阻过大导致剂量不稳，极可能产生环状伪影。

检测及分析处理：①判断X线管辐射能力的降低是产生环状伪影的重要原因之一。

此时X 线管的辐射性能不稳定，时高时低。

因此应当判断环状伪影是否由X线管引起。

但是X线管一般来说不会发生突变，这一点是应当注意的；②判断探测器：某个探测器损坏会引起一个圆圈状的伪影。

早期的CT采用的闪烁晶体容易受潮。

关于CT图像伪影的那些事让学习成为⼀种习惯！医学影像服务中⼼国内⾸家开通医学影像⾃动学习功能，⽬前上线有数百例影像病例及典型征象、解剖、国内外精品讲座、影像医事以及三基、上岗证考试等内容。

⼩编微信：yxyxfwzx来源：爱影之家“伪影”⼀词源于拉丁⽂“arte factum”，原意为“⽤技巧制造的（某种物体）”。

在影像学中，“伪影”是指在图像中⾮真实的结构体。

这些结构体在真实解剖和病理结构中不存在，正常情况也不应出现，因此我们也更不希望看到它们。

CT图像伪影产⽣的原因通常是由于测量数据的不完美，或者多种物理因素导致的投影数据判读错误。

由于⼤多CT图像重建仍然基于滤波反投影法[1]，因此伪影不单单像常规X光照相那样影响局部，还会影响到整幅图像。

例如，⼀根细⼩的⾦属丝造成的条状伪影会覆盖⾦属丝本⾝位置以及其周边很⼤区域。

[射线硬化伪影]射线硬化伪影中最著名的莫过于“Hounsfield bar”了。

其表现为⼀条⿊暗的条状伪影，出现于颅底颞⾻⽔平，遮盖了脑⼲中间部分的图像（图1A）。

在CT扫描过程中，球管发出的多⾊X射线包含不同能量的光⼦，其衰减⼤⼩与光⼦的能量有关，并且对⾼能量光⼦衰减较少。

因此，X射线穿越物质前后，其能量谱特征并不⼀致。

经物质衰减后，能量谱中含有⾼能量光⼦更多，低能量光⼦更少。

然⽽，最终在探测器上测量到的衰减信号则是对所有能量的平均。

因此，在例如两处⾼密度⾻结构之间的部分就会在重建图像中呈现出低密度块状或条状伪影。

硬化伪影效应的程度取决于物质的原⼦组成、尺⼨、以及成像球管电压。

与软组织相⽐，⾼原⼦量的物质，例如⾻骼中的钙质，对射线硬化的影响更加显著。

低球管电压产⽣的光⼦峰值能量较低，这也会加重硬化伪影。

除了致密⾻，⾼浓度碘对⽐剂或⾦属植⼊物也可能会造成严重的硬化伪影。

为了获得均匀的软组织图像，硬化伪影校正算法已经被常规应⽤于软组织部分的CT图像数据处理。

但同时对软组织、⾻骼等进⾏硬化伪影校正还需要使⽤更加复杂的算法，例如迭代重建。

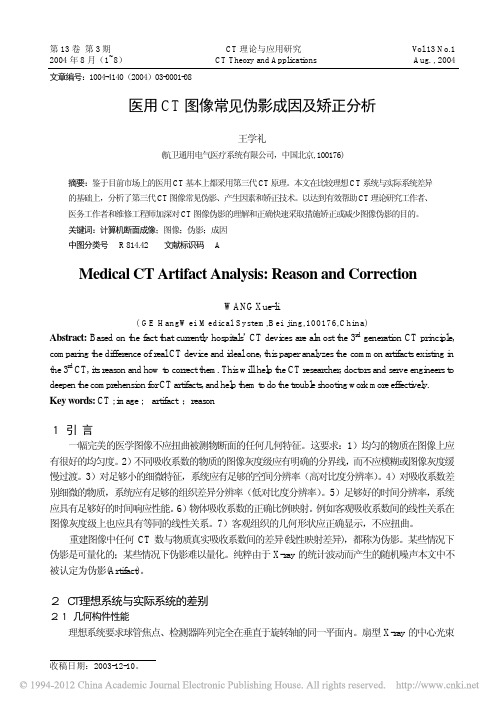

第13卷第3期 CT理论与应用研究 V ol.13 No.1 2004年8月（1~8） CT Theory and Applications Aug. , 2004文章编号：1004-4140（2004）03-0001-08医用CT图像常见伪影成因及矫正分析王学礼(航卫通用电气医疗系统有限公司，中国北京, 100176)摘要：鉴于目前市场上的医用CT基本上都采用第三代CT原理。

本文在比较理想C T系统与实际系统差异的基础上，分析了第三代CT图像常见伪影、产生因素和矫正技术。

以达到有效帮助CT理论研究工作者、医务工作者和维修工程师加深对CT图像伪影的理解和正确快速采取措施矫正或减少图像伪影的目的。

关键词：计算机断面成像；图像；伪影；成因中图分类号：R 814.42 文献标识码：AMedical CT Artifact Analysis: Reason and CorrectionWANG Xue-li( GE HangWei Medical System,Bei jing,100176,China)Abstract: Based on the fact that currently hospitals’ CT devices are almost the 3rd generation CT principle, comparing the difference of real CT device and ideal one, this paper analyzes the common artifacts existing in the 3rd CT, its reason and how to correct them. This will help the CT researcher, doctors and serve engineers to deepen the comprehension for CT artifacts, and help them to do the trouble shooting work more effectively.Key words: CT ; image ; artifact ；reason１ 引　言　一幅完美的医学图像不应扭曲被测物断面的任何几何特征。
