X线照片质量及影响因素.

X线影像质量及评价医学影像技术
1.解剖结构的可见程度：优质的X线影像应该能够清晰地显示出解剖结构，使医生能够准确地判断器官和组织的位置、形态和大小。

如果X线影像模糊或者出现伪影，将会给医生带来困扰，影响疾病的诊断和治疗。

2.对比度：X线影像的对比度是指影像中不同部位之间的灰度差异程度。

高对比度的影像能够清晰地显示组织和器官的边界，使医生更容易地识别病变和异常。

而低对比度的影像则会模糊不清，影响医生对病情的判断。

3.曝光量：X线影像的曝光量直接影响到影像的清晰度和细节展示。

曝光过度会导致影像过亮，影响医生对细小结构的观察；曝光不足则会使影像过暗，细节不清晰，影响诊断的准确性。

4.噪声：X线影像中的噪声会干扰医生对影像的解读。

噪声可能由于放射线源、检查参数设置不正确、设备故障等原因导致。

要获得清晰的影像，医学影像技术人员需要通过优化设备、设置适当的参数，减少噪声的干扰。

5.分辨率：X线影像的分辨率决定了其能够显示的最小细节。

高分辨率的影像能够清晰地显示组织和器官的微小结构，有助于医生对病变的诊断和判断。

低分辨率的影像则会模糊不清，影响医生的诊断准确性。

总的来说，高质量的X线影像不仅对医生准确诊断疾病至关重要，还能减少病患接受X线检查的辐射剂量，降低患者的健康风险。

医学影像技术人员需要不断学习和提升自己的专业技能，保证X线影像的质量达到最佳水平，为患者提供更好的医疗服务。

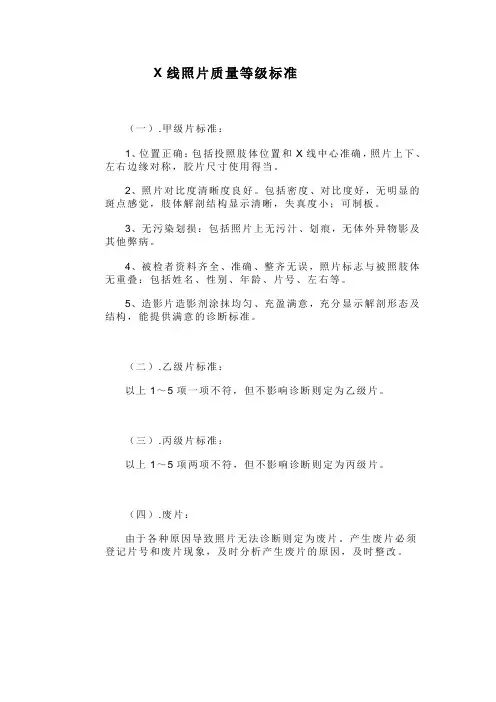

X线照片质量等级标准
（一）.甲级片标准：
1、位置正确：包括投照肢体位置和X线中心准确，照片上下、左右边缘对称，胶片尺寸使用得当。

2、照片对比度清晰度良好。

包括密度、对比度好，无明显的斑点感觉，肢体解剖结构显示清晰，失真度小；可制板。

3、无污染划损：包括照片上无污汁、划痕，无体外异物影及其他弊病。

4、被检者资料齐全、准确、整齐无误，照片标志与被照肢体无重叠：包括姓名、性别、年龄、片号、左右等。

5、造影片造影剂涂抹均匀、充盈满意，充分显示解剖形态及结构，能提供满意的诊断标准。

（二）.乙级片标准：
以上1～5项一项不符，但不影响诊断则定为乙级片。

（三）.丙级片标准：
以上1～5项两项不符，但不影响诊断则定为丙级片。

（四）.废片：
由于各种原因导致照片无法诊断则定为废片。

产生废片必须登记片号和废片现象，及时分析产生废片的原因，及时整改。

X线摄影检查技术及质量控制要点X线摄影检查技术是医学影像学中常用的一种诊断方法，具有较高的诊断准确性和无创性，因此在临床应用中广泛使用。

为了保证X线摄影检查的质量，需要进行严格的质量控制。

下面将介绍X线摄影检查技术及质量控制的要点。

一、X线摄影检查技术要点1.准备工作在进行X线摄影检查之前，应对患者进行询问、解释和征得同意，明确检查部位和目的。

同时需要确认患者是否有可能怀孕，并采取相应的防护措施。

2.机器设备使用的X线设备应符合相关的国家和地区的技术标准，具有良好的性能和稳定性。

同时需要定期进行设备的维护和检修，保证设备的正常工作。

3.技术操作(1)检查姿势：根据检查部位和目的，选择合适的检查姿势，保证患者的舒适度和检查效果。

(2)曝光因素：选择合适的曝光参数，如管电压、电流、曝光时间等，保证图像的对比度和清晰度。

(3)技术安全：在进行X线摄影检查时，需要采取相应的安全措施，如防护衣、手套和保护屏等，保护操作人员和患者的安全。

4.图像处理获取到的图像需要进行适当的处理和调整，如调整亮度、对比度、锐度等，以提高图像的质量和准确性。

1.定期校准X线设备需要定期进行校准，包括曝光量和图像质量的校准。

校准的目的是保证设备的准确性和稳定性，提高图像的质量和准确性。

2.定期质量评估定期对进行X线摄影检查的设备进行质量评估，包括评估图像的对比度、清晰度、噪声等指标。

评估的结果能够及时发现设备的问题和不足，采取相应的措施进行修复和改进。

3.定期设备维护定期对X线设备进行维护，包括清洁设备表面、检查设备的机械部分是否正常运转、检查连接线是否松动等。

定期的维护能够保持设备的正常工作状态，减少故障和异常情况的发生。

4.人员培训和持续教育总结起来，X线摄影检查技术及质量控制的要点包括准备工作的规范、机器设备的选用和维护、技术操作的正确性和安全性、图像处理的合理性以及质量控制的定期校准、质量评估、设备维护和人员培训。

通过严格的质量控制，能够提高X线摄影检查的准确性和可靠性，为临床诊断提供更精准的参考。

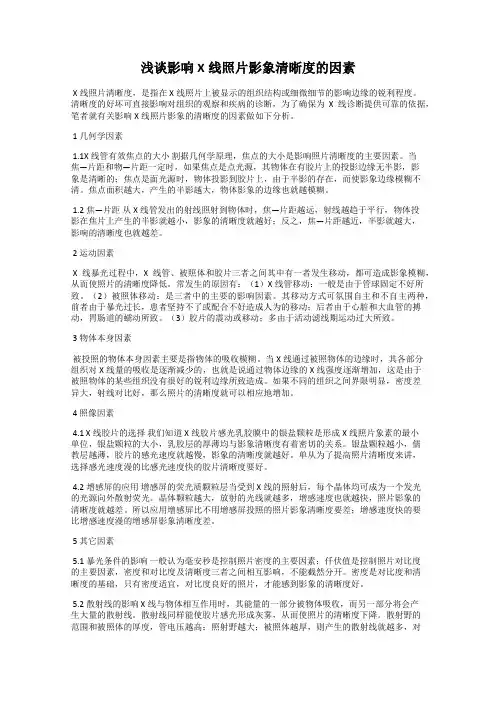

浅谈影响X线照片影象清晰度的因素X线照片清晰度，是指在X线照片上被显示的组织结构或细微细节的影响边缘的锐利程度。

清晰度的好坏可直接影响对组织的观察和疾病的诊断，为了确保为X线诊断提供可靠的依据，笔者就有关影响X线照片影象的清晰度的因素做如下分析。

1 几何学因素1.1X线管有效焦点的大小割据几何学原理，焦点的大小是影响照片清晰度的主要因素。

当焦—片距和物—片距一定时，如果焦点是点光源，其物体在有胶片上的投影边缘无半影，影象是清晰的；焦点是面光源时，物体投影到胶片上，由于半影的存在，而使影象边缘模糊不清。

焦点面积越大，产生的半影越大，物体影象的边缘也就越模糊。

1.2焦—片距从X线管发出的射线照射到物体时，焦—片距越远，射线越趋于平行，物体投影在焦片上产生的半影就越小，影象的清晰度就越好；反之，焦—片距越近，半影就越大，影响的清晰度也就越差。

2 运动因素X线暴光过程中，X线管、被照体和胶片三者之间其中有一者发生移动，都可造成影象模糊，从而使照片的清晰度降低。

常发生的原因有：（1）X线管移动：一般是由于管球固定不好所致。

（2）被照体移动：是三者中的主要的影响因素。

其移动方式可氛围自主和不自主两种，前者由于暴光过长，患者坚持不了或配合不好造成人为的移动；后者由于心脏和大血管的搏动，胃肠道的蠕动所致。

（3）胶片的震动或移动；多由于活动滤线期运动过大所致。

3 物体本身因素被投照的物体本身因素主要是指物体的吸收模糊。

当X线通过被照物体的边缘时，其各部分组织对X线量的吸收是逐渐减少的，也就是说通过物体边缘的X线强度逐渐增加，这是由于被照物体的某些组织没有很好的锐利边缘所致造成。

如果不同的组织之间界限明显，密度差异大，射线对比好，那么照片的清晰度就可以相应地增加。

4 照像因素4.1 X线胶片的选择我们知道X线胶片感光乳胶膜中的银盐颗粒是形成X线照片象素的最小单位，银盐颗粒的大小，乳胶层的厚薄均与影象清晰度有着密切的关系。

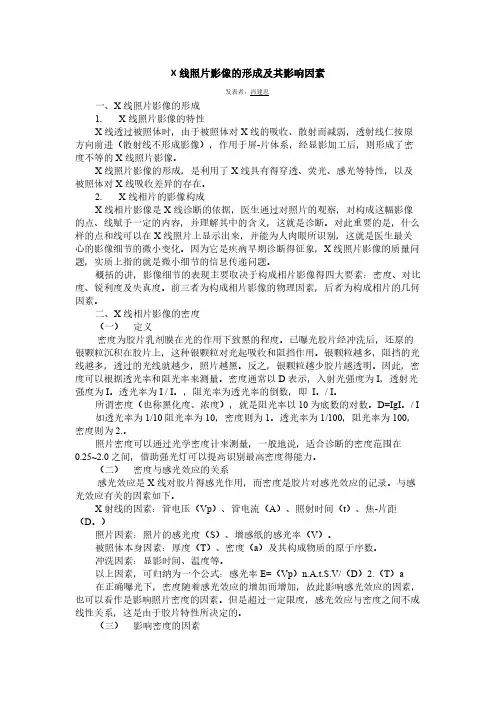

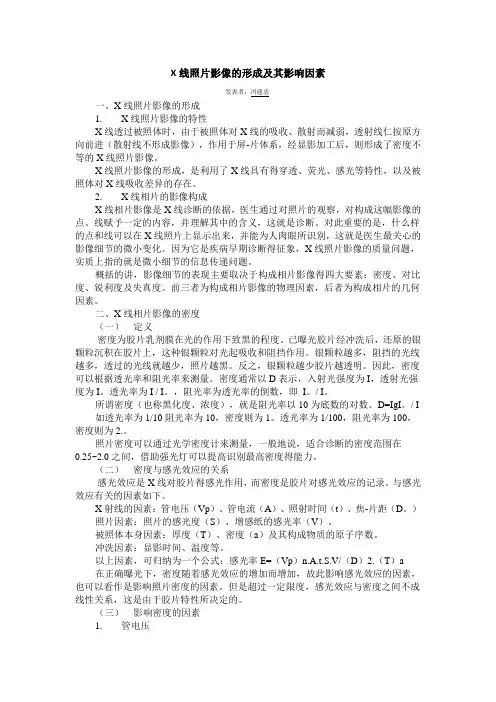

X线照片影像的形成及其影响因素一、X线照片影像的形成1. X线照片影像的特性X线透过被照体时，由于被照体对X线的吸收、散射而减弱，透射线仁按原方向前进（散射线不形成影像），作用于屏-片体系，经显影加工后，则形成了密度不等的X线照片影像。

X线照片影像的形成，是利用了X线具有得穿透、荧光、感光等特性，以及被照体对X线吸收差异的存在。

2. X线相片的影像构成X线相片影像是X线诊断的依据，医生通过对照片的观察，对构成这幅影像的点、线赋予一定的内容，并理解其中的含义，这就是诊断。

对此重要的是，什么样的点和线可以在X线照片上显示出来，并能为人肉眼所识别，这就是医生最关心的影像细节的微小变化。

因为它是疾病早期诊断得征象，X线照片影像的质量问题，实质上指的就是微小细节的信息传递问题。

概括的讲，影像细节的表现主要取决于构成相片影像得四大要素：密度、对比度、锐利度及失真度。

前三者为构成相片影像的物理因素，后者为构成相片的几何因素。

二、X线相片影像的密度（一）定义密度为胶片乳剂膜在光的作用下致黑的程度。

已曝光胶片经冲洗后，还原的银颗粒沉积在胶片上，这种银颗粒对光起吸收和阻挡作用。

银颗粒越多，阻挡的光线越多，透过的光线就越少，照片越黑。

反之，银颗粒越少胶片越透明。

因此，密度可以根据透光率和阻光率来测量。

密度通常以D表示，入射光强度为I，透射光强度为I。

透光率为I / I。

，阻光率为透光率的倒数，即I。

/ I。

所谓密度（也称黑化度、浓度），就是阻光率以10为底数的对数。

D=IgI。

/ I 如透光率为1/10阻光率为10，密度则为1。

透光率为1/100，阻光率为100，密度则为2.。

照片密度可以通过光学密度计来测量，一般地说，适合诊断的密度范围在0.25~2.0之间，借助强光灯可以提高识别最高密度得能力。

（二）密度与感光效应的关系感光效应是X线对胶片得感光作用，而密度是胶片对感光效应的记录。

与感光效应有关的因素如下。

X射线的因素：管电压（Vp）、管电流（A）、照射时间（t）、焦-片距（D。

【影像】影响X线⽚影像质量的因素【影像】影响X线⽚影像质量的因素2016-03-10 1200次阅读兽医X线摄影的⽬的是应⽤X线的穿透性、荧光作⽤和感光作⽤等特性，将动物机体内部结构和器官状况⽤X线影像尽可能真实地反映出来，⽤以诊断疾病。

X线⽚上的影像是机体各种组织结构的平⾯投影，⼀张好的X线⽚必须要充分表现出机体内部结构的差异，其影像质量直接关系到X线诊断的准确性。

为此，必须正确理解和掌握评价X线⽚质量的各项指标，了解影响X线⽚质量的各项因素，以便合理评价X线⽚质量，并以此正确调整X线摄影技术。

⼀、评价X线⽚影像质量的指标对X线⽚质量的评价要有以下⼏个⽅⾯的内容：能表现影像的适当密度；能分辨机体对X线吸收差异的各种对⽐度；能分辨各部细节的层次；能反映各部细节的清晰度；X线影像具有最⼩的失真度。

1．照⽚密度照⽚的密度即照⽚的⿊化度，是指X线胶⽚经过曝光后，通过显影等处理在胶⽚上形成的⿊化程度。

将X线照⽚置于观⽚灯上，可以看到不同照⽚密度的影像：组织密度⾼的部位，X线胶⽚感光少，经冲洗后银原⼦堆积少，照⽚显⽰⽩⾊；组织密度低的部位，X线胶⽚感光多，经冲洗后银原⼦堆积多，照⽚显⽰⿊⾊。

照⽚密度是观察X线⽚影像的先决条件，构成照⽚影像的密度必须适当，才能符合影像诊断的要求。

2．X线照⽚对⽐度对⽐度是X线摄影学中⼗分重要的概念，是形成X线影像的基础，其中涉及4个基本概念，即肢体对⽐度、X线对⽐度、胶⽚对⽐度和照⽚对⽐度。

肢体对⽐度是受检体所固有的，是形成X线对⽐度的基础。

X线到达受检体之前不具有任何医学信号，它是强弱分布均匀的⼀束射线。

当X 线透过受检体时，由于受检体对X线的吸收、散射⽽减弱，透过受检体的X线则形成了强度不均的分布差异，这种强度的差异称为X线对⽐度。

此时即形成了X线信息影像。

X线对⽐度所表⽰的X线信息影像不能为⾁眼所识别，只能通过某种介质的转换才能形成可见影像，如X线照⽚影像。

X线胶⽚对X线对⽐度的放⼤能⼒称为胶⽚对⽐度。

X线照片影像的形成及其影响因素一、X线照片影像的形成1. X线照片影像的特性X线透过被照体时，由于被照体对X线的吸收、散射而减弱，透射线仁按原方向前进（散射线不形成影像），作用于屏-片体系，经显影加工后，则形成了密度不等的X线照片影像。

X线照片影像的形成，是利用了X线具有得穿透、荧光、感光等特性，以及被照体对X线吸收差异的存在。

2. X线相片的影像构成X线相片影像是X线诊断的依据，医生通过对照片的观察，对构成这幅影像的点、线赋予一定的内容，并理解其中的含义，这就是诊断。

对此重要的是，什么样的点和线可以在X线照片上显示出来，并能为人肉眼所识别，这就是医生最关心的影像细节的微小变化。

因为它是疾病早期诊断得征象，X线照片影像的质量问题，实质上指的就是微小细节的信息传递问题。

概括的讲，影像细节的表现主要取决于构成相片影像得四大要素：密度、对比度、锐利度及失真度。

前三者为构成相片影像的物理因素，后者为构成相片的几何因素。

二、X线相片影像的密度（一）定义密度为胶片乳剂膜在光的作用下致黑的程度。

已曝光胶片经冲洗后，还原的银颗粒沉积在胶片上，这种银颗粒对光起吸收和阻挡作用。

银颗粒越多，阻挡的光线越多，透过的光线就越少，照片越黑。

反之，银颗粒越少胶片越透明。

因此，密度可以根据透光率和阻光率来测量。

密度通常以D表示，入射光强度为I，透射光强度为I。

透光率为I / I。

，阻光率为透光率的倒数，即I。

/ I。

所谓密度（也称黑化度、浓度），就是阻光率以10为底数的对数。

D=IgI。

/ I 如透光率为1/10阻光率为10，密度则为1。

透光率为1/100，阻光率为100，密度则为2.。

照片密度可以通过光学密度计来测量，一般地说，适合诊断的密度范围在0.25~2.0之间，借助强光灯可以提高识别最高密度得能力。

（二）密度与感光效应的关系感光效应是X线对胶片得感光作用，而密度是胶片对感光效应的记录。

与感光效应有关的因素如下。

X射线的因素：管电压（Vp）、管电流（A）、照射时间（t）、焦-片距（D。

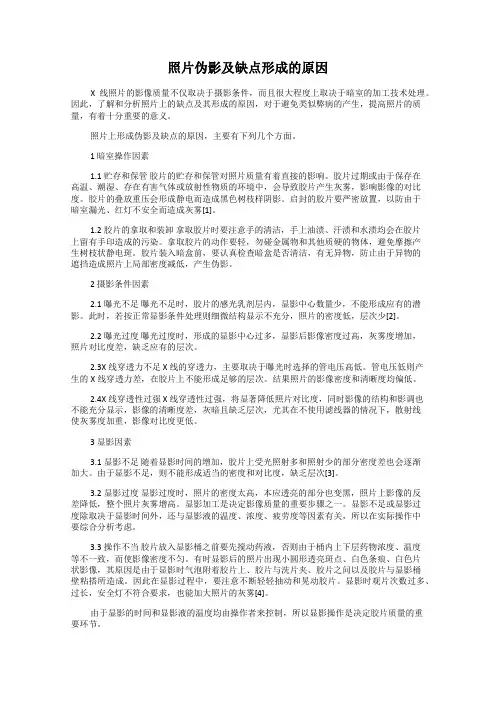

照片伪影及缺点形成的原因X线照片的影像质量不仅取决于摄影条件，而且很大程度上取决于暗室的加工技术处理。

因此，了解和分析照片上的缺点及其形成的原因，对于避免类似弊病的产生，提高照片的质量，有着十分重要的意义。

照片上形成伪影及缺点的原因，主要有下列几个方面。

1 暗室操作因素1.1贮存和保管胶片的贮存和保管对照片质量有着直接的影响。

胶片过期或由于保存在高温、潮湿、存在有害气体或放射性物质的环境中，会导致胶片产生灰雾，影响影像的对比度。

胶片的叠放重压会形成静电而造成黑色树枝样阴影。

启封的胶片要严密放置，以防由于暗室漏光、红灯不安全而造成灰雾[1]。

1.2胶片的拿取和装卸拿取胶片时要注意手的清洁，手上油渍、汗渍和水渍均会在胶片上留有手印造成的污染。

拿取胶片的动作要轻，勿碰金属物和其他质硬的物体，避免摩擦产生树枝状静电斑。

胶片装入暗盒前，要认真检查暗盒是否清洁，有无异物，防止由于异物的遮挡造成照片上局部密度减低，产生伪影。

2 摄影条件因素2.1曝光不足曝光不足时，胶片的感光乳剂层内，显影中心数量少，不能形成应有的潜影。

此时，若按正常显影条件处理则细微结构显示不充分，照片的密度低，层次少[2]。

2.2曝光过度曝光过度时，形成的显影中心过多，显影后影像密度过高，灰雾度增加，照片对比度差，缺乏应有的层次。

2.3X线穿透力不足 X线的穿透力，主要取决于曝光时选择的管电压高低。

管电压低则产生的X线穿透力差，在胶片上不能形成足够的层次。

结果照片的影像密度和清晰度均偏低。

2.4X线穿透性过强 X线穿透性过强，将显著降低照片对比度，同时影像的结构和影调也不能充分显示，影像的清晰度差，灰暗且缺乏层次，尤其在不使用滤线器的情况下，散射线使灰雾度加重，影像对比度更低。

3 显影因素3.1显影不足随着显影时间的增加，胶片上受光照射多和照射少的部分密度差也会逐渐加大。

由于显影不足，则不能形成适当的密度和对比度，缺乏层次[3]。

3.2显影过度显影过度时，照片的密度太高，本应透亮的部分也变黑，照片上影像的反差降低，整个照片灰雾增高。

X线片常见异常原因分析一．X线片太黑1. 千伏或毫安秒太大引起的曝光过度2. 显影液中放置时间太长或显影液温度过高引起的显影过度3. 检查部位测量过厚而引起的曝光过度4. 机器（直尺和定时器）不符合标准5. 使用滤线栅后没有调整射线源与胶片之间距离二． X线片太亮1. 千伏或毫安秒不够引起的曝光不足2. 使用滤线栅而没增加曝光量3. 显影液温度过低、显影时间减少或显影液被稀释导致的显影不足4. X线管故障5. 屏片组合错误（增感屏和所用X线胶片不匹配）6. 机器中定时器不符合标准7. 入射的线电压下降8. 装入两张X线胶片三．X线片对比度差1. 千伏太大2. 意外X线曝光3. 暗室中光源泄漏4. 储片环境太热或太湿5. 化学制剂使用时间太长、温度过高或显影时间过长引起的化学灰雾6. 胶片过期7. 高千伏时未使用滤线栅8. 两次曝光9. 暗室中安全灯功率过大10. 滤线栅不正确四．细节缺失1. 动物机体至胶片距离增加2. 屏片组合不牢造成影像位移3. 被检物体移动造成影像位移4. X线管移动造成影像位移5. X线中心未对准胶片中心造成影像变形6. 两次曝光五．X线片变黄1. 洗片前定影剂溅污在胶片上2. 定影不充分3. 定影过程中胶片粘连一起，冲洗不完全导致残留的定影剂氧化成黄色粉末破坏X线影像六．X线片中出现网格线1. 了在焦点范围之外2. 滤线栅未对准X线中心束3. 滤线栅颠倒4. 滤线栅受损5. 胶片卡在自动洗片机中使X线片中出现滚轴印七．X线片密度不均1. 原射线束未对准2. 滤线器托盘与原X线束未对准3. 片盒与滤线器托盘未对牢4. 片盒中漏光5. 靶极受损（正极有凹痕）6. 屏片连接不均（两个压锁只锁上一个）八．污点（局限性）1. 胶片卷曲或折叠2. 洗片时两张片子粘贴在一起3. 静电4. 洗片前显影剂滴在胶片上5. 装片或卸片时由于手上有显影剂使X线片中出现指印九．X线片中出现亮区（局限性白色印记）1. 片盒中有毛发2. 胶片上感光乳剂中有划痕3. 荧光屏表面有划痕4. 片盒或工作台上有造影剂5. 洗片过程中胶片上有气泡6. 人工洗片时胶片与洗片桶粘在一起7. 受污染的手持片时造成的指印。

X线照片影像的形成及其影响因素首先，X射线的发射与质量是影响X线照片影像质量的重要因素之一、X射线的电压和电流的选择对于照片的影像质量有很大影响。

较高的电压能够产生更具穿透力的X射线，但过高的电压会导致图像过曝或烧伤，而较低的电压则会导致图像欠曝。

适当的电流控制可以确保X射线的稳定发射，以防止出现曝光不均匀或曝光不足的情况。

其次，影像质量还与成像设备的性能有关。

包括X射线源的稳定性、成像仪的成像灵敏度以及成像分辨率等。

X射线源的稳定性直接影响到X射线的发射量和发射质量的稳定性，而成像仪的灵敏度决定了对X射线的接收能力，分辨率则决定了图像的清晰度。

此外，体内组织结构的异常情况也会对X线照片影像产生影响。

例如，骨骼密度的变化、肿瘤的存在、身体内部的金属植入物等，都会引起X射线的衰减和散射，从而产生图像上的结构改变。

这就需要医生和技师在拍摄时根据患者的具体情况进行相应调整，以获取更准确的诊断信息。

此外，放射影像质量还受到射线与物体之间的距离和角度的影响。

较短的拍摄距离使得X射线更集中，从而产生更高的解剖细节，而较长的拍摄距离有助于减少散射辐射。

角度的选择也会影响到图像的可视化效果，如胸部摄影时，选择不同的拍摄角度可以更好地展示肺部的阴影。

另外，曝光参数的选择也对图像质量有重要影响。

包括曝光时间、曝光系数和对比度的选择等。

适当的曝光时间可以保证图像的清晰度，而曝光系数的选择可以影响图像上不同组织结构的灰度值分布。

对比度的选择可以使得图像上的不同组织结构更为清晰可见。

总结来说，X线照片影像的形成受到X射线的发射与质量、成像设备的性能、体内组织结构的异常情况、射线与物体之间的距离和角度、曝光参数的选择等多个因素的影响。

正确调整这些因素可以获得更清晰、更准确的医学影像。
