三色环电阻识别方法

电阻色环顺序的识别色环电阻分为四色环和五色环，先说四色环.黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 金、银表示误差各色环表示意义如下:第一条色环:阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：10的幂数；第四条色环:误差表示.例如:电阻色环：棕绿红金第一位：1；第二位：5；10的幂为2（即100）；误差为5％即阻值为：15X100=1500欧=1。

5千欧=1。

5K精确度更高的“五色环"电阻，用五条色环表示电阻的阻值大小,具体如下:第一条色环:阻值的第一位数字；第二条色环:阻值的第二位数字；第三条色环：阻值的第三未数字；第四条色环：阻值乘数的10的幂数；第五条色环：误差（常见是棕色,误差为1％）四色环电阻误差为5—10％，五色环常为1%，精度提高了例如：有电阻：黄紫红澄棕前三位数字是:472;第四位表示10的3次方,即1000阻值为：472X1000欧=472千欧（即472K)色环离哪边近，那边就是第一位，也就是电阻的两边，从色环近的那边开始读起！离得远的那个环就是误差环表示误差的颜色有银±10％金±5％棕±1％红±2%绿±0。

5％蓝±0.2%紫±0.1％白＋50％－20％无色±20％技巧1：先找标志误差的色环，从而排定色环顺序.最常用的表示电阻误差的颜色是:金、银、棕，尤其是金环和银环,一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。

技巧2：棕色环是否是误差标志的判别.棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。

在实践中，可以按照色环之间的间隔加以判别:比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。

电阻上面的色环是怎么认的，那边是头，那边是尾？？带有四个色环的其中第一、二环分别代表阻值的前两位数;第三环代表倍率;第四环代表误差。

快速识别的关键在于根据第三环的颜色把阻值确定在某一数量级范围内，例如是几点几K、还是几十几K的，再将前两环读出的数"代"进去，这样就可很快读出数来。

掌握此方法的几个要点: (1)熟记第一、二环每种颜色所代表的数。

可这样记忆:棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。

这样连起来读，多复诵几遍便可记住。

记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。

具体是: 金色:几点几Ω 黑色:几十几Ω 棕色:几百几十Ω 红色:几点几kΩ 橙色:几十几kΩ 黄色:几百几十kΩ 绿色:几点几MΩ 蓝色:几十几MΩ 从数量级来看，在体上可把它们划分为三个大的等级，即:金、黑、棕色是欧姆级的;红橙\'、黄色是千欧级的;绿、蓝色则是兆欧级的。

这样划分一下是为了便于记忆。

(3)当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百kΩ等，这是读数时的特殊情况，要注意。

例如第三环是红色，则其阻值即是整几kΩ的。

(4)记住第四环颜色所代表的误差，即:金色为5%;银色为10%;无色为20%。

下面举例说明: 例1当四个色环依次是黄、橙、红、金色时，因第三环为红色、阻值范围是几点几kΩ的，按照黄、橙两色分别代表的数"4"和"3"代入,，则其读数为43 kΩ。

第环是金色表示误差为5%。

例2当四个色环依次是棕、黑、橙、金色时，因第三环为橙色，第二环又是黑色，阻值应是整几十kΩ的，按棕色代表的数"1"代入，读数为10 kΩ。

第四环是金色，其误差为5% 在某些不好区分的情况下，也可以对比两个起始端的色彩，因为计算的起始部分即第1色彩不会是金、银、黑3种颜色。

如果*近边缘的是这3种色彩，则需要倒过来计算。

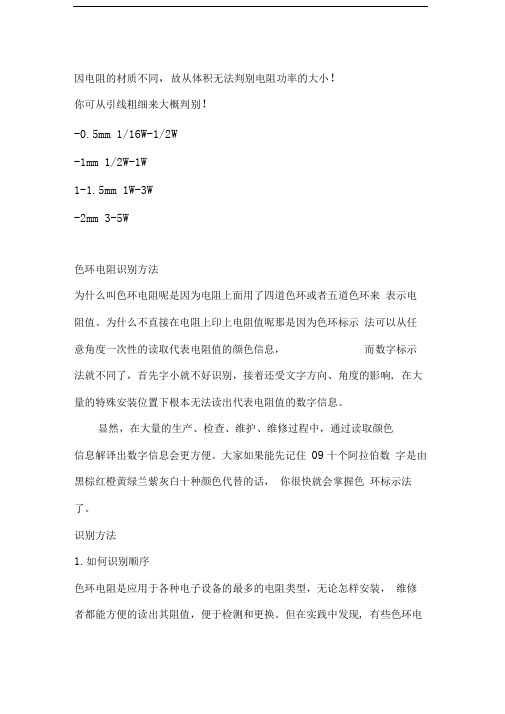

因电阻的材质不同，故从体积无法判别电阻功率的大小！你可从引线粗细来大概判别！-0.5mm 1/16W-1/2W-1mm 1/2W-1W1-1.5mm 1W-3W-2mm 3-5W色环电阻识别方法为什么叫色环电阻呢是因为电阻上面用了四道色环或者五道色环来表示电阻值。

为什么不直接在电阻上印上电阻值呢那是因为色环标示法可以从任意角度一次性的读取代表电阻值的颜色信息，而数字标示法就不同了，首先字小就不好识别，接着还受文字方向、角度的影响, 在大量的特殊安装位置下根本无法读出代表电阻值的数字信息。

显然，在大量的生产、检查、维护、维修过程中，通过读取颜色信息解译出数字信息会更方便。

大家如果能先记住09十个阿拉伯数字是由黑棕红橙黄绿兰紫灰白十种颜色代替的话，你很快就会掌握色环标示法了。

识别方法1.如何识别顺序色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。

但在实践中发现, 有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：技巧1先找标志误差的色环，从而排定色环顺序。

最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。

技巧2：棕色环是否是误差标志的判别。

棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。

在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。

技巧3:在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。

比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100X 104Q =1M D误差为1%,属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140X 100Q =140 Q,误差为1%。

四色环表示法规则如下表：颜色无银金黑棕红橙黄绿蓝紫灰白第一位有效值0 1 2 3 4 5 6 7 8 9第二位有效值0 1 2 3 4 5 6 7 8 9第三位10-210-1100101102103104105106107108109倍乘第四位误差/% ±20 ±10 ±5四色环电阻的阻值快速识别步骤：请看下面例子：红紫棕金2 7 1个0 5％第一环：红——代表2第二环：紫——代表7第三环：棕——代表1，但是第三环的“1”并不是“有效数字”，而是表示在前面两个有效数字后面添加“零”的个数。

由此看来，这个电阻的阻值应该是270，单位是什么？在色环电阻中，一律默认为“欧姆”（电阻的基本单位，符号是Ω）。

上述电阻的阻值是：270Ω那么，第四环又是什么意思？第四环表示电阻的“精度”，也就是阻值的误差。

金色代表误差±5％，银色代表误差±10％。

对270Ω而言，±5％的误差，意味着这个电阻实际最小的阻值是270*（1－0.05）＝265.5Ω；最大不会超过270*（1＋0.05）＝283.5Ω。

在识别四色环电阻时，有两个情况要特别注意：1、当第三环是黑色的时候，这个黑环代表0的个数，几个0？是0个“0”，也就是“没有0”，不添加“0”。

如：红红黑金2 2 0个0 ±5％阻值是：22Ω而绝不是220Ω！2、金色和银色也会出现在第三环中：前面我们已经提到，第四环是表示误差的色环,用金、银两种颜色分别表示不同的精度；而第三环表示“添加零的个数”，那么当第三环出现金色或银色的时候，又怎么理解“添加零的个数”呢？你就这样记住吧：第三环——金色：把小数点向前移动1位；第三环——银色：把小数点向前移动2位。

举两个例子：1、色环排列：橙灰金金阻值是3.9Ω2、色环排列：绿黄银金阻值是：0.54Ω因为这种电阻的阻值太小了，在一般电路中几乎不用，所以在电阻的系列产品中实际上是没有的。

色环电阻识别方法色环电阻是一种常见的电子元器件，用于限制电流、分压、测量电流等电路中。

色环电阻通过一些有颜色的环带来表示它的阻值，这些环带有不同的颜色和位置，可以通过它们来识别电阻的阻值和精度。

下面将介绍一些常用的色环电阻识别方法。

一、直接读取法例如，一个色环电阻的色环序列是黄、紫、红、金色，那么根据序列顺序，可以得到它的阻值为47×100的欧姆，即4700欧姆，它的精度为金色，则为增加五倍的±5%。

二、色环计算法当色环较多时，直接读取法可能会出现颜色识别错误的情况。

为了避免这种情况，可以使用色环计算法。

色环计算法是通过根据颜色环的位置和色环序列来计算电阻的阻值。

首先，将色环分成几个部分，包括最多6个色环：主色环、副色环1、副色环2、乘数色环、公差色环和温度系数色环（可选）。

然后，根据每个色环代表的数字和其位置来计算阻值。

主色环一般表示第一位数字，副色环1表示第二位数字，副色环2表示第三位数字，乘数色环表示阻值的数量级，公差色环表示阻值的精度。

最后，将计算得到的数字和乘数色环的数量级相乘，得到最终的阻值。

例如，一个色环电阻的色环序列是棕、黑、橙、红、棕、金色，其中棕色在主色环的位置上，黑色在副色环1的位置上，橙色在副色环2的位置上，红色在乘数色环的位置上，金色在公差色环的位置上。

根据颜色代表的数字，可以得到阻值为1、0、3，乘数为10的2次方（即100），公差为±5%。

将数字1、0、3拼接起来，得到阻值为103、将阻值103乘以乘数的数量级100，得到最终的阻值为103×100的欧姆，即10.3K欧姆。

三、使用电阻识别仪当色环电阻过小或色环较多时，直接读取法和色环计算法的准确性可能会下降。

此时，可以使用电阻识别仪来进行准确的阻值测量。

电阻识别仪是一种专用的测试仪器，可以通过触点连接到色环电阻的两端，自动测量电阻的阻值，并在显示屏上显示出来。

使用电阻识别仪可以准确、快速地获取色环电阻的阻值。

色环电阻基本识别法电阻是电子元器件中常见的一种，用于控制电流的大小。

在电子电路中，通过电阻可以实现对电流、电压和功率的调节和限制。

而对于电子工程师来说，正确识别电阻的阻值是非常重要的。

本文将介绍一种常用的电阻识别方法——色环电阻基本识别法。

色环电阻是一种常见的电阻，其外部有一些彩色的环带，这些环带的颜色组合表示了电阻的阻值。

具体来说，色环电阻通常由四个彩色环带组成，前三个环带表示电阻的阻值，第四个环带表示电阻的精度。

我们需要了解色环电阻的颜色编码规则。

通常情况下，色环电阻的第一和第二个环带表示电阻阻值的前两位数字，第三个环带表示阻值的数量级。

而第四个环带表示电阻的精度，有时也可以表示温度系数。

接下来，我们以一个具体的例子来说明色环电阻的基本识别方法。

假设我们有一个色环电阻，其颜色编码为棕、黑、红、金。

根据上述规则，我们可以得出该电阻的阻值为1、0、00，即100欧姆。

而金色环带表示电阻的精度为5%。

除了上述基本识别方法外，我们还可以通过记忆一些常见的色环编码规则来快速识别电阻。

例如，黑色环带表示数字0，棕色环带表示数字1，红色环带表示数字2，橙色环带表示数字3，黄色环带表示数字4，绿色环带表示数字5，蓝色环带表示数字6，紫色环带表示数字7，灰色环带表示数字8，白色环带表示数字9。

而金色环带表示电阻精度为5%，银色环带表示电阻精度为10%。

需要注意的是，电阻的阻值单位通常是欧姆（Ω）。

在识别电阻时，我们应该注意到环带的顺序，从左至右分别为第一、第二、第三、第四环带。

除了色环电阻，还有一种常见的电阻是贴片电阻。

贴片电阻与色环电阻不同，其阻值通常通过文字或数字直接标识在电阻上，而不需要通过环带来识别。

总结一下，通过色环电阻基本识别法，我们可以准确地识别电阻的阻值。

了解色环编码规则并记忆一些常见的规律，可以帮助我们更快速地识别电阻。

对于电子工程师来说，掌握这一基本识别方法是非常重要的，它能够提高工作效率，确保电路设计的准确性。

色环电阻识别步骤嘿，朋友们！今天咱来聊聊色环电阻识别步骤。

这玩意儿就像是电阻世界里的密码锁，掌握了方法，就能轻松解开它的秘密啦！你看那小小的色环电阻，身上一圈圈的颜色可有着大讲究呢！就好像是它独特的“身份证”。

首先，咱得知道色环的颜色代表着啥数字呀。

棕红橙黄绿蓝紫灰白黑，分别对应着1、2、3、4、5、6、7、8、9、0 。

这就像是一门独特的语言，咱们得学会它才能跟电阻好好“交流”。

然后呢，就开始观察色环啦！一般离电阻一端最近的那一环就是第一环。

嘿，你可别小瞧这一环，它可是关键的开头呢！从这一环开始，一环一环地看下去，把对应的数字记下来。

接着，要注意啦，有些电阻有四环，有些可是有五环呢！四环电阻的前两环是有效数字，第三环是倍数，第四环是误差。

五环电阻就多了一环更精确的数字啦。

就好像走迷宫，每一环都是一个关键的岔路口。

比如说，看到一个四环电阻，第一环是棕，第二环是黑，第三环是红，第四环是金。

那这电阻的阻值就是 10 乘以 10 的 2 次方，也就是1000 欧姆，误差是 5%。

是不是挺有意思的？哎呀，这识别色环电阻就像是玩一个有趣的游戏，得细心、耐心地去探索。

你想想，要是弄错了一环，那可就全错啦，就好像搭积木，一块错了，整个就不稳啦！所以啊，朋友们，可得认真对待这小小的色环电阻。

多练习练习，你就能越来越熟练啦！等你熟练掌握了，再看到那些花花绿绿的色环，就会觉得它们像是在向你“诉说”着自己的阻值呢！这感觉，多棒呀！以后在摆弄电路的时候，就不会被这些小电阻难住啦，能顺顺利利地让电路按照你的想法工作，那多有成就感啊！总之呢，色环电阻识别步骤虽然不算太难，但也需要我们用心去对待。

可别小瞧了它哦，它可是电子世界里不可或缺的一部分呢！大家加油吧，让我们一起成为色环电阻的识别高手！。

色环电阻识别方法林希【著】色环电阻识别方法：是因为电阻上面用了四道色环或者五道色环来表示电阻值。

可以从任意角度一次性的读取代表电阻值的颜色信息。

1概述色环标示主要应用圆柱型的电阻器上，如：碳膜电阻、金属膜电阻、金属氧化膜电阻、保险丝电阻、绕线电阻。

在早期，一般当电阻的表面不足以用数字表示法时，就会用色环标示法来表示电阻的阻值、公差、规格。

主要分两部分。

第一部分：靠近电阻前端的一组是用来表示阻值。

两位有效数的电阻值，用前三个色环来代表其阻值，如：39Ω，39KΩ，39MΩ。

三位有效数的电阻值，用前四个色环来代表其阻值，如：69.8Ω，698Ω，69.8KΩ，一般用于精密电阻的表示。

第二部分：靠近电阻后端的一条色环用来代表公差精度。

第一部分的每一条色环都是等距，自成一组，容易和第二部分的色环区分。

2识别顺序色环电阻识别方法图色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。

但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：技巧1：先找标志误差的色环，从而排定色环顺序。

最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。

技巧2：棕色环是否是误差标志的判别。

棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。

在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。

技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。

比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×10000=1MΩ误差为1%，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×1Ω=140Ω，误差为1%。

⾊环表⽰⽅法应⽤⾊环标⽰主要应⽤圆柱型的电阻器上，如：碳膜电阻、⾦属膜电阻、⾦属氧化膜电阻、保险丝电阻、绕线电阻。

⾊环电阻识别⽅法识别顺序⾊环电阻识别⽅法图(3张)⾊环电阻是应⽤于各种电⼦设备的最多的电阻类型，⽆论怎样安装，维修者都能⽅便的读出其阻值，便于检测和更换。

但在实践中发现，有些⾊环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运⽤如下技巧加以判断：技巧1：先找标志误差的⾊环，从⽽排定⾊环顺序。

最常⽤的表⽰电阻误差的颜⾊是：⾦、银、棕，尤其是⾦环和银环，⼀般绝少⽤做电阻⾊环的第⼀环，所以在电阻上只要有⾦环和银环，就可以基本认定这是⾊环电阻的最末⼀环。

技巧2：棕⾊环是否是误差标志的判别。

棕⾊环既常⽤做误差环，⼜常作为有效数字环，且常常在第⼀环和最末⼀环中同时出现，使⼈很难识别谁是第⼀环。

在实践中，可以按照⾊环之间的间隔加以判别：⽐如对于⼀个五道⾊环的电阻⽽⾔，第五环和第四环之间的间隔⽐第⼀环和第⼆环之间的间隔要宽⼀些，据此可判定⾊环的排列顺序。

技巧3：在仅靠⾊环间距还⽆法判定⾊环顺序的情况下，还可以利⽤电阻的⽣产序列值来加以判别。

⽐如有⼀个电阻的⾊环读序是：棕、⿊、⿊、黄、棕，其值为：100×10000=1MΩ误差为1%，属于正常的电阻系列值，若是反顺序读：棕、黄、⿊、⿊、棕，其值为140×1Ω=140Ω，误差为1%。

显然按照后⼀种排序所读出的电阻值，在电阻的⽣产系列中是没有的，故后⼀种⾊环顺序是不对的。

⾊环电阻识别⽅法识别⽅法编辑在早期，⼀般当电阻的表⾯不⾜以⽤数字表⽰法时，就会⽤⾊环标⽰法来表⽰电阻的阻值、公差、规格。

主要分两部分。

第⼀部分：靠近电阻前端的⼀组是⽤来表⽰阻值。

两位有效数的电阻值，⽤前三个⾊环来代表其阻值，如：39Ω，39KΩ，39MΩ。

三位有效数的电阻值，⽤前四个⾊环来代表其阻值，如：69.8Ω，698Ω，69.8KΩ，⼀般⽤于精密电阻的表⽰。

第⼆部分：靠近电阻后端的⼀条⾊环⽤来代表公差精度。

色环电阻识别方法对照表一、引言以色环电阻识别方法是一种常用的电子元件识别方法，通过色环的颜色组合来判断电阻的阻值和精度。

本文将详细介绍以色环电阻识别方法的对照表，帮助读者快速准确地识别电阻。

二、以色环电阻识别方法对照表以下是以色环电阻识别方法的对照表：1. 黑色环：表示数字0，阻值为0Ω；2. 褐色环：表示数字1，阻值为1Ω；3. 红色环：表示数字2，阻值为2Ω；4. 橙色环：表示数字3，阻值为3Ω；5. 黄色环：表示数字4，阻值为4Ω；6. 绿色环：表示数字5，阻值为5Ω；7. 蓝色环：表示数字6，阻值为6Ω；8. 紫色环：表示数字7，阻值为7Ω；9. 灰色环：表示数字8，阻值为8Ω；10. 白色环：表示数字9，阻值为9Ω；11. 金色环：表示精度为5%，可以忽略不计；12. 银色环：表示精度为10%，可以忽略不计。

三、以色环电阻识别方法的使用步骤使用以色环电阻识别方法，可以按照以下步骤进行：1. 首先观察电阻上的色环，根据颜色来判断数字；2. 将数字按照对照表转换为相应的阻值；3. 观察金色环或银色环来判断电阻的精度；4. 如果存在金色环或银色环，则将阻值乘以相应的精度系数得到最终的阻值。

四、注意事项在使用以色环电阻识别方法时，需要注意以下几点：1. 观察色环时要保持清晰，避免受到光线的干扰；2. 确保观察的角度和距离适宜，以便准确辨认颜色；3. 在判断精度时，注意金色环和银色环的区别；4. 如果色环上的颜色模糊不清或存在其他问题，建议更换电阻。

五、实例演练为了更好地理解以色环电阻识别方法，以下是几个实例演练：1. 如果电阻上的色环依次为红、黄、蓝、金，根据对照表可以得知，阻值为240Ω，精度为5%；2. 如果电阻上的色环依次为褐、黑、黑、银，根据对照表可以得知，阻值为100Ω，精度为10%；3. 如果电阻上的色环依次为橙、白、绿、金，根据对照表可以得知，阻值为3900Ω，精度为5%。

六、总结以色环电阻识别方法是一种简单实用的电子元件识别方法，通过色环的颜色组合可以准确判断电阻的阻值和精度。
