锅炉房布置要求及管道设计要点清单

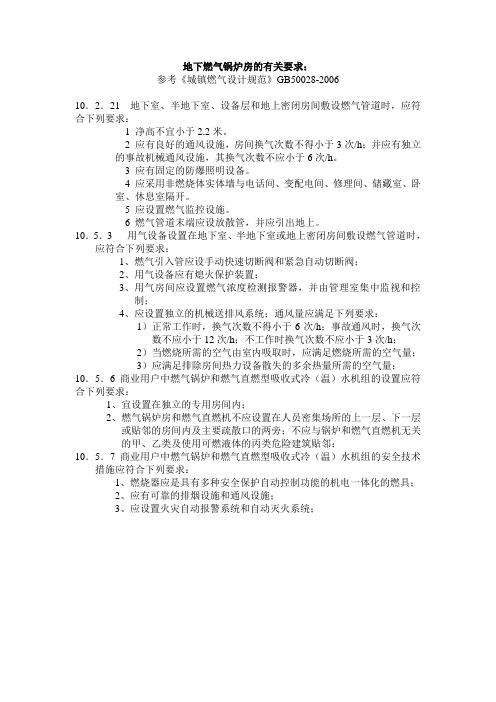

地下燃气锅炉房的有关要求：参考《城镇燃气设计规范》GB50028-200610．2．21 地下室、半地下室、设备层和地上密闭房间敷设燃气管道时，应符合下列要求：1 净高不宜小于2.2米。

2 应有良好的通风设施，房间换气次数不得小于3次/h；并应有独立的事故机械通风设施，其换气次数不应小于6次/h。

3 应有固定的防爆照明设备。

4 应采用非燃烧体实体墙与电话间、变配电间、修理间、储藏室、卧室、休息室隔开。

5 应设置燃气监控设施。

6 燃气管道末端应设放散管，并应引出地上。

10．5．3 用气设备设置在地下室、半地下室或地上密闭房间敷设燃气管道时，应符合下列要求：1、燃气引入管应设手动快速切断阀和紧急自动切断阀；2、用气设备应有熄火保护装置；3、用气房间应设置燃气浓度检测报警器，并由管理室集中监视和控制；4、应设置独立的机械送排风系统；通风量应满足下列要求：1）正常工作时，换气次数不得小于6次/h；事故通风时，换气次数不应小于12次/h；不工作时换气次数不应小于3次/h；2）当燃烧所需的空气由室内吸取时，应满足燃烧所需的空气量；3）应满足排除房间热力设备散失的多余热量所需的空气量；10．5．6 商业用户中燃气锅炉和燃气直燃型吸收式冷（温）水机组的设置应符合下列要求：1、宜设置在独立的专用房间内；2、燃气锅炉房和燃气直燃机不应设置在人员密集场所的上一层、下一层或贴邻的房间内及主要疏散口的两旁；不应与锅炉和燃气直燃机无关的甲、乙类及使用可燃液体的丙类危险建筑贴邻；10．5．7商业用户中燃气锅炉和燃气直燃型吸收式冷（温）水机组的安全技术措施应符合下列要求：1、燃烧器应是具有多种安全保护自动控制功能的机电一体化的燃具；2、应有可靠的排烟设施和通风设施；3、应设置火灾自动报警系统和自动灭火系统；。

锅炉房的位置布置原则及要求锅炉房的位置布置原则及要求锅炉房是一个重要的能源供应场所，它的位置布置直接关系到安全性、高效性和使用便捷性。

以下是锅炉房的位置布置原则及要求的详细介绍，以供参考：1. 安全防护要求：锅炉房应位于建筑的独立区域，远离人员密集区域和易燃易爆物品存放的场所。

应设有明显的禁止非相关人员进入的标识。

锅炉房的出口应设置紧急避难通道，并且通道应保持畅通。

锅炉房内部应设有灭火设备和烟雾报警器，以确保发生火灾时能及时报警并采取相应措施。

同时，锅炉房的通风系统应良好，以防止有毒气体积聚。

2. 空间要求：锅炉房的空间应足够，便于操作、维护和清洁。

一般来说，锅炉房的高度应不低于3米，面积应满足锅炉和附属设备的安装及维修所需。

锅炉房地面应平整、不开裂，可以承受锅炉和设备的重量。

通风管道和烟囱应设计合理，确保烟气排放通畅，减少对周围环境的影响。

3. 可达性要求：锅炉房应位于场地的中央或者靠近主要建筑物，便于连接到燃料供应和热力输送系统。

同时，过道和门的宽度要适中，以便设备的运输和安装。

4. 供热网络连接：锅炉房应与供热网络的热源接口相连接，保证供热管道的顺畅传输和热源供应的可靠性。

供热网络的连接点应设计合理，确保供热管道的正常运行和维护。

5. 噪声与振动控制：锅炉房应具备良好的噪声与振动控制措施，尽量减少锅炉和设备运行时产生的噪音和振动对周围环境和建筑物的影响。

可以采用隔音材料、减震装置等方法来控制噪声和振动的传播。

6. 电力及照明设备：锅炉房应有稳定可靠的电力供应，以确保锅炉和设备的正常运行。

此外，照明设备也要满足操作和检修的需求，并且要便于维护和更换。

总之，锅炉房的位置布置是一个关键的设计环节，必须考虑安全性、高效性和使用便捷性。

以上原则及要求可以作为参考，帮助设计人员和业主在锅炉房选址和布置过程中作出明智的决策。

锅炉房设备布置方案设计
前言
锅炉房设备布置方案设计是为了满足锅炉房安装设备的需求，保证设备的安全性与稳定性，减少安装后出现的问题，提高锅炉房的工作效率。

设计原则
设备布置需要遵守以下原则：
1. 安全可靠：设备布置需要符合国家安全标准，确保操作人员的安全和设备的运行稳定。

2. 经济适用：设备选型应根据实际需求进行，以尽可能减少投资成本，提高经济效益。

3. 布局合理：设备安装布局需要充分考虑锅炉房的空间和工作流程，使设备之间配合协调，布局紧凑合理。

设计要点
设备布置的要点如下：
1. 燃烧器和锅炉的距离应符合国家标准，并设有隔离措施。

2. 烟囱的高度和管径需要符合国家标准，确保排烟顺畅。

3. 设备的选型需要满足锅炉房的实际需求，如锅炉的型号和热负荷、水处理系统和热水供应系统等。

4. 设备需要固定安装，支架需要坚固耐用。

5. 进出口管路和阀门需要设计合理，方便操作和维护。

总结
锅炉房的设备布置是锅炉房安装的重要环节，需要结合实际情况，充分考虑安全、经济、实用性等因素，确保设备能够长期稳定运行。

以上是设备布置方案的设计原则和要点，希望能为参与锅炉房设备布置的相关人员提供一些借鉴和思路。

锅炉房设计、施工、运行规范要求目录一、锅炉房位置要求1.1燃油、燃气锅炉用房宜独立建造，设置在建筑外的专用房间内。

1.2锅炉房(独立建筑)室内底层标高和构筑物基础顶面标高，应高出室外地坪或周围地坪0.15m及以上，锅炉间和同层的辅助间地面标高应一致。

1.3锅炉房的门均应直通室外或直通安全出口；外墙上的门、窗等开口部位的上方应设置宽度不小于1.0m的不燃烧体防火挑檐或高度不小于1.20m的窗槛墙。

1.4当燃油、燃气锅炉受条件限制需与其它建筑相连或布置在建筑内时，严禁布置在人员密集场所和重要部门的上一层、下一层、贴邻和主要通道、疏散口的两旁；并应设置在首层或地下室一层靠建筑物外墙部位。

1.5锅炉房设在多层或高层建筑的半地下室或第一层时，每台锅炉的额定蒸发量不超过10，额定蒸汽压力不超过1.6；1.6由于条件限制锅炉房需要设置设在高层或多层建筑的地下室、楼层中间或顶层时，每台锅炉的额定蒸发量不超过4，额定蒸汽压力不超过1.6；1.11.1 锅炉房的设置应事先征得市、地级以上安全监察机构同意。

1.11.2 必须是用油、气体作燃料或电加热的锅炉；1.11.3 选用燃油作燃料时，不宜选用重油或渣油；1.11.4 当锅炉房设置在地下室时，应采取强制通风措施。

1.7常（负）压燃油、燃气锅炉可设置在地下二层。

1.8常（负）压燃气锅炉房距安全出口的距离大于6.00m时，可设置在屋顶上。

1.9采用相对密度（与空气密度比值）大于等于0.75的可燃气体作燃料的锅炉，不得设置在建筑物的地下室或半地下室。

1.10民用建筑与单独建造的单台蒸汽锅炉的蒸发量小于等于4 或单台热水锅炉的额定热功率小于等于2.8 的燃煤锅炉房，其防火间距可按《建筑设计防火规范》50016第5.2.1 条的规定执行。

表5.2.1 民用建筑之间的防火间距(m)1.11民用建筑与单独建造的燃油或燃气锅炉房及蒸发量或额定热功率大于上述规定的燃煤锅炉房，其防火间距应按《建筑设计防火规范》50016第3.4.1 条有关室外变、配电站和丁类厂房的规定执行。

燃气锅炉房设计规范燃气锅炉房设计规范是为了确保燃气锅炉房的安全、高效运行，防止事故发生而制定的规范。

下面将介绍一些燃气锅炉房设计规范的要点：1. 设备选择和布置：根据锅炉的工作负荷和额定功率进行设备选择，并根据工艺流程进行布置，保证设备运行的高效性和安全性。

2. 通风系统：燃气锅炉房内必须配备良好的通风系统，以确保燃气的完全燃烧和排放，防止一氧化碳中毒的发生。

通风系统的设计和配置要符合国家相关标准和规范。

3. 排烟系统：燃气锅炉房必须安装排烟系统，将烟气排放到室外。

排烟系统应满足国家相关标准，确保烟气排放符合环保要求。

4. 燃气防爆系统：燃气锅炉房内必须安装燃气报警装置和防爆装置，以及相应的燃气泄漏监测设备。

燃气防爆系统的设计和配置要符合国家相关标准和规范，确保燃气的安全使用。

5. 燃气泄漏监测系统：燃气锅炉房内必须安装燃气泄漏监测系统，及时发现并处理泄漏情况，确保燃气的安全使用。

6. 供气系统和燃气管道：燃气锅炉房内的燃气供应系统和燃气管道必须符合国家相关标准和规范，确保供气的安全可靠。

7. 电气系统：燃气锅炉房内的电气系统必须符合国家相关标准和规范，包括电源系统、照明系统、仪表控制系统等。

8. 照明系统：燃气锅炉房内必须配置足够的照明设备，以确保操作人员的安全和设备的正常运行。

9. 消防设施：燃气锅炉房内必须配备消防设施，包括灭火器、消防栓、喷淋系统等，以应对突发火灾情况。

10. 进出通道和安全出口：燃气锅炉房内的进出通道和安全出口必须畅通无阻，并配备明显的标识，确保人员的安全疏散。

11. 设备安装和维护空间：燃气锅炉房内的设备安装和维护空间必须满足国家相关标准和规范，以方便设备的安装、维护和检修。

12. 设备运行监测和记录：燃气锅炉房必须配备设备运行监测和记录系统，及时了解设备运行情况，确保设备的正常运行和维护。

总之，燃气锅炉房设计规范是为了确保燃气锅炉房的安全、高效运行，防止事故发生而制定的规范。

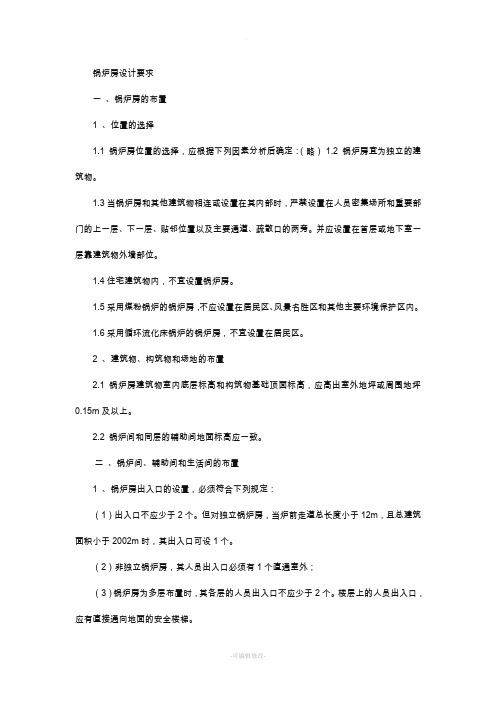

锅炉房设计要求一、锅炉房的布置1、位置的选择1.1锅炉房位置的选择，应根据下列因素分析后确定：（略）1.2锅炉房宜为独立的建筑物。

1.3当锅炉房和其他建筑物相连或设置在其内部时，严禁设置在人员密集场所和重要部门的上一层、下一层、贴邻位置以及主要通道、疏散口的两旁。

并应设置在首层或地下室一层靠建筑物外墙部位。

1.4住宅建筑物内，不宜设置锅炉房。

1.5采用煤粉锅炉的锅炉房，不应设置在居民区、风景名胜区和其他主要环境保护区内。

1.6采用循环流化床锅炉的锅炉房，不宜设置在居民区。

2、建筑物、构筑物和场地的布置2.1锅炉房建筑物室内底层标高和构筑物基础顶面标高，应高出室外地坪或周围地坪0.15m及以上。

2.2锅炉间和同层的辅助间地面标高应一致。

二、锅炉间、辅助间和生活间的布置1、锅炉房出入口的设置，必须符合下列规定：（1）出入口不应少于2个。

但对独立锅炉房，当炉前走道总长度小于12m，且总建筑面积小于2002m时，其出入口可设1个。

（2）非独立锅炉房，其人员出入口必须有1个直通室外；（3）锅炉房为多层布置时，其各层的人员出入口不应少于2个。

楼层上的人员出入口，应有直接通向地面的安全楼梯。

2、锅炉房通向室外的门应向室外开启，锅炉房内的工作间或生活间直通锅炉间的门应向锅炉间内开启。

3、锅炉操作地点和通道的净空高度不应小于2m，并应符合起吊设备操作高度的要求。

在锅筒、省煤器及其他发热部位的上方，当不需操作和通行时，其净空高度可为0.7m。

三、土建要求1锅炉房的火灾危险性分类和耐火等级应符合下列要求:（1）锅炉间应属于丁类生产厂房，单台蒸汽锅炉额定蒸发量大于4t/h或单台热水锅炉额定热功率大于2.8Mw时。

锅炉间建筑不应低于二级耐火等级；单台蒸汽锅炉额定蒸发量小于等4t/h或单台热水锅炉额定热功率小于等于2.8Mw时，锅炉间建筑不应低于三级耐火等级。

设在其他建筑物内的锅炉房。

锅炉间的耐火等级，均不应低于二级耐火等级：（2）重油油箱间、油泵间和油加热器及轻柴油的油箱间和油泵间应属于丙类生产厂房，其建筑均不应低于二级耐火等级，上述房间布置在锅炉房辅助间内时，应设置防火墙与其他房间隔开；（3）燃气调压间应属于甲类生产厂房，其建筑不应低于二级耐火等级，与锅炉房贴邻的调压间应设置防火墙与锅炉房隔开，其门窗应向外开启并不应直接通向锅炉房，地面应采用不产生火花地坪。

锅炉房设计标准
一、选址与布局
锅炉房的选址应考虑以下因素：
1. 接近用汽负荷中心，便于输送热量；
2. 尽量减少对周围环境的影响，如噪音、烟尘等；
3. 考虑水源、电源的便利性；
4. 良好的自然环境，便于通风和排放。

布局要求：
1. 锅炉设备应按工艺流程合理布局，便于操作和维护；
2. 辅助设备应与锅炉设备相匹配，并保证工艺流程顺畅；
3. 通道宽度应符合安全要求，并保持畅通无阻；
4. 应设置合理的检修空间，便于日后维修保养。

二、建筑结构
1. 锅炉房的建筑结构应满足相关规范和标准，具备足够的强度和稳定性；
2. 应根据锅炉设备的发热量和烟尘排放量，确定合适的通风方式和排烟管道；
3. 建筑物的保温、隔音、防火、防水等性能应符合要求。

三、设备选型与配置
1. 锅炉设备的选择应根据实际需要，综合考虑热效率、能效比、环保性能等因素；
2. 辅助设备的选择应与锅炉设备相匹配，并保证工艺流程的顺畅；
3. 配置合理的管道、阀门、仪表等附件，保证设备正常运行。

四、热力系统设计
1. 根据实际需要，确定合理的热力系统，保证热量的有效利用；
2. 热力管道的走向、连接方式应合理设计，便于操作和维护；
3. 应考虑热力管道的膨胀、位移等因素，保证系统的稳定性。

五、电气与自动化
1. 根据工艺要求，配置合适的电气设备，保证设备正常运行；
2. 自动化控制系统的设计应符合实际需要，实现智能化控制；
3. 应考虑电气安全问题，采取相应的保护措施。

锅炉房的位置布置原则及要求以锅炉房的位置布置原则及要求为标题，我们来探讨一下锅炉房的合理位置布置和相应的要求。

锅炉房是工业生产中重要的设施之一，它承担着供热、供水和发电等重要任务。

因此，合理的锅炉房位置布置对于生产效率、安全性和环境保护都有重要影响。

下面将从几个方面介绍锅炉房的位置布置原则及要求。

1.安全性原则锅炉房应远离易燃易爆物品和有害气体的存放区域，以避免发生火灾和爆炸事故。

同时，应保持与人员密集区域的一定距离，以确保人员的安全。

此外，锅炉房应设置独立的通风系统，确保室内空气流通，降低有害气体的浓度。

2.供热效率原则为了提高供热效率，锅炉房应尽量靠近热源和热负荷区域。

这样可以减少输送热能的损失，提高热能利用率。

此外，锅炉房应尽量靠近水源和电源，以便供应水和电力。

3.环境保护原则锅炉房应尽量远离居民区和敏感区域，以减少烟尘、噪音和废气对周围环境的影响。

同时，锅炉房应设置合适的烟尘和废气处理设备，减少污染物的排放。

4.施工便利原则在锅炉房的位置选择上，应考虑到施工的便利性。

锅炉房应尽量靠近道路和运输通道，以方便设备的运输和安装。

此外，锅炉房周围应有足够的空间，便于设备的维修和保养。

根据以上原则，锅炉房的位置布置应满足以下要求：1.选址周围环境应符合安全要求，远离易燃易爆物品和有害气体的存放区域，距离人员密集区域适当远离。

2.选址应尽量靠近热源和热负荷区域，减少输送热能的损失，提高供热效率。

3.选址应远离居民区和敏感区域，减少烟尘、噪音和废气对周围环境的影响。

4.选址应靠近水源和电源，以方便供应水和电力。

5.选址应尽量靠近道路和运输通道，方便设备的运输和安装。

6.选址周围应有足够的空间，便于设备的维修和保养。

锅炉房的位置布置应综合考虑安全性、供热效率、环境保护和施工便利等因素。

只有合理选择位置，并满足相应要求，才能确保锅炉房的正常运行和生产效益的最大化。

锅炉房燃气管道设计前期勘查设计前期首先应对锅炉房的位置进行勘查，判断锅炉房的位置、建筑结构是否满足规范要求。

前期勘查过程中应以《锅炉房设计规范》GB50041、《高层民用建筑设计防火规范》GB50045、《建筑设计防火规范》GB50016、《城镇燃气设计规范》GB50028作为依据来判断：1、《锅炉房设计规范》GB50041：1）锅炉房宜为独立的建筑物；2）当锅炉房和其他建筑物相连或设置在其内部时，严禁设置在人员密集场所和重要部门（如公共浴室、教室、餐厅、影剧院的观众厅、会议室、候车室、档案室、商店、银行、候诊室等）的上一层、下一层、贴邻位置以及主要通道、疏散口的两旁，并应设置在首层或地下室一层靠建筑物外墙部位；3）住宅建筑物内，不宜设置锅炉房；锅炉房的出入口不应少于2个。

但对于独立锅炉房，当炉前走道总长度小于12m，且总建筑面积小于200m2时，其出入口可设1个；4）非独立锅炉房，其人员出入口必须有1个直通室外；5）锅炉房为多层布置时，其各层的人员出入口不应少于2个。

楼层上人员出入口，应有直接通向地面的安全楼梯；6）锅炉房通向室外的门应向室外开启，锅炉房内的工作间或生活间直通锅炉间的门应向锅炉间内开启。

注意：依据本规范进行设计时应注意其适用范围：以水为介质蒸汽锅炉锅炉房，其单台锅炉额定蒸发量为1~75t/h、额定出口水压力为0.10~3.82MPa（表压）、额定出口温度小于等于450℃；热水锅炉锅炉房，其单台锅炉额定热功率为0.7~70MW、额定出口水压力为0.10~2.50MPa（表压）、额定出口水温小于等于180℃。

（注：真空锅炉、直燃机组等不适用于本规范，可参考《燃气采暖热水炉应用技术规程》）2、《高层民用建筑设计防火规范》GB50045、《建筑设计防火规范》GB50016：燃气锅炉宜设置在高层（民用）建筑外的专用房间内。

当受条件限制需与高层（民用）建筑贴邻布置时，应设置在耐火等级不低于二级的建筑内，并应采用防火墙与高层（民用）建筑隔开，且不应贴邻人员密集场所；当受条件限制需布置在高层（民用）建筑中时，不应布置在人员密集场所的上一层、下一层或贴邻，并应符合下列规定：1）锅炉房应布置在建筑物的首层或地下一层靠外墙部位，但常（负）压燃气锅炉可设置在地下二层，；当常（负）压燃气锅炉距安全出口的距离大于6m 时，可设置在屋顶上；采用相对密度（与空气密度比值）大于等于0.75的可燃气体作为燃料的锅炉，不得设置在建筑物的地下室或半地下室；2）锅炉房的门均应直通室外或直通安全出口；外墙上的门、窗等开口部位的上方应设置宽度不小于1m的不燃烧体防火挑檐或高度不小于1.2m的窗槛墙；3）锅炉房与其他部位之间应采用耐火极限不低于2h的不燃烧体隔墙和1.5h 的楼板隔开。
