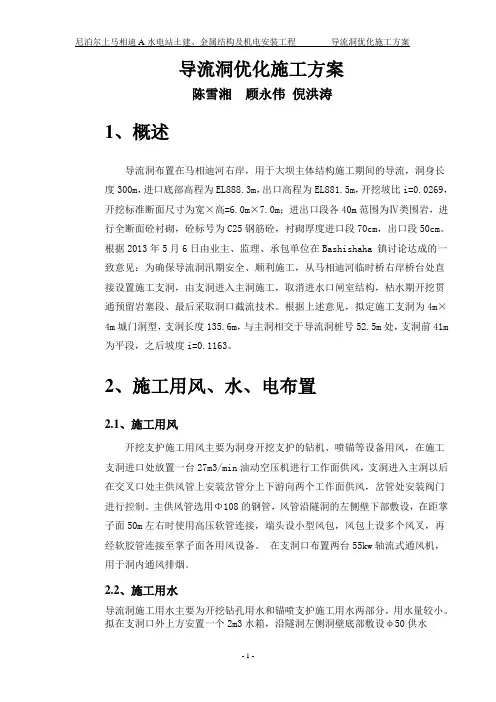

导流洞优化施工方案陈雪湘顾永伟倪洪涛1、概述导流洞布置在马相迪河右岸，用于大坝主体结构施工期间的导流，洞身长度300m，进口底部高程为EL888.3m，出口高程为EL881.5m，开挖坡比i=0.0269，开挖标准断面尺寸为宽×高=6.0m×7.0m；进出口段各40m范围为Ⅳ类围岩，进行全断面砼衬砌，砼标号为C25钢筋砼，衬砌厚度进口段70cm，出口段50cm。
根据2013年5月6日由业主、监理、承包单位在Bashishaha 镇讨论达成的一致意见：为确保导流洞汛期安全、顺利施工，从马相迪河临时桥右岸桥台处直接设置施工支洞，由支洞进入主洞施工，取消进水口闸室结构，枯水期开挖贯通预留岩塞段、最后采取洞口截流技术。
根据上述意见，拟定施工支洞为4m×4m城门洞型，支洞长度135.6m，与主洞相交于导流洞桩号52.5m处，支洞前41m 为平段，之后坡度i=0.1163。
2、施工用风、水、电布置2.1、施工用风开挖支护施工用风主要为洞身开挖支护的钻机、喷锚等设备用风，在施工支洞进口处放置一台27m3/min油动空压机进行工作面供风，支洞进入主洞以后在交叉口处主供风管上安装岔管分上下游向两个工作面供风，岔管处安装阀门进行控制。
主供风管选用Φ108的钢管，风管沿隧洞的左侧壁下部敷设，在距掌子面50m左右时使用高压软管连接，端头设小型风包，风包上设多个风叉，再经软胶管连接至掌子面各用风设备。
在支洞口布置两台55kw轴流式通风机，用于洞内通风排烟。
2.2、施工用水导流洞施工用水主要为开挖钻孔用水和锚喷支护施工用水两部分，用水量较小。
拟在支洞口外上方安置一个2m3水箱，沿隧洞左侧洞壁底部敷设φ50供水钢管，通过自流将水引至工作面附近并设置小型水包，再由软胶管接至各个用水工作面，钢管之间采用相匹配的法兰连接，而软胶管间则采用相匹配的钢管插接。
2.3、施工期洞内排水洞内排水将根据隧洞内岩石的渗水量确定排水水泵型号、排水管的直径。
玉树州查日扣水电站工程导流洞工程设计说明书青海省水利水电勘测设计研究院二0一一年元月一、查日扣水电站工程概况查日扣水电站位于澜沧江干流（扎曲）的一级支流子曲河上，距玉树州州府结古镇113公里，距省会西宁929公里，是一座混合式电站。
工地通过6km的简易公路与214国道连通，交通比较方便。
查日扣电站主要做为玉树电网支撑电源，该电站建成后可实现110KV电网与结古、囊谦、杂多联网运行，保证全州的电力供应，并作为全州最大的电源点起到调峰的作用，提高供电的保证率和可靠性。
从而将大力推动玉树州经济和各项事业的发展。
查日扣水电站具有较好的开发建设条件、良好的经济效益和社会效益。
为加快玉树州的建设步伐，共创和谐社会，查日扣水电站的建设是十分必要的。
查日扣水电站水库总库容4.21×108m3；兴利库容0.84×108m3；死库容3.15×108m3；调洪库容 0.6×108m3。
正常高水位3997.6.0m，校核洪水位4001.0m，设计洪水位4000.45 m，死水位3984.6m。
混合式电站，电站装机容量4×12500kw，设计发电流量Q=62.95m3/s，设计净水头100.17m，水库为年调节水库；多年平均年发电量2.204×108kw.h，年利用小时数4408.95h。
根据《水利水电工程等级划分及洪水标准（SL252-2000）》和《防洪标准（GB50201-94）》，按“就高不就低”的原则工程等别为Ⅱ等大（2）型。
主要建筑物（发电洞、压力钢管、发电厂房、溢洪道）为2级，首次可行性研究推荐方案砼面板堆石坝根据水库大坝提级指标，土石坝坝高超过90米要提高建筑物的级别。
因本工程大坝高为121.4m，因此砼面板堆石坝提级为1级，次要建筑物（尾水）为3级，临时建筑物（导流明渠、导流洞、围堰、临时护坡）为4级。
根据《水利水电工程等级划分及洪水标准》（SL252～2000）和《水利水电工程施工组织设计规范》(SL303～2004)的规定，枢纽导流围堰保护1级永久建筑物，使用年限大于1.5年，施工导流标准采用20年一遇洪水（P=5%），根据水文分析结果，相应的洪水洪峰流量Q=372m3/s。
新疆某水电站导流洞设计与施工摘要导流洞是水利枢纽工程的重要组成部分，承担着工程施工期导流泄水任务。
本文介绍了某在建的大（2）型Ⅱ等工程导流隧洞的设计及施工方法。
关键词导流洞设计；石方洞挖；混凝土浇筑；灌浆1 工程概况新疆北部某水电站主要任务是发电和灌溉，正常蓄水位为752m，总库容为2.32亿m3，电站装机14万kW，年平均发电量5.24亿kW·h，属大（2）型Ⅱ等工程。
工程由拦河坝、导流洞、深孔泄洪洞、表孔溢洪洞、引水发电系统、电站厂房等组成。
2 导流方式和导流标准根据《水利水电工程施工组织设计规范》（SL303-2004），导流临时建筑物为IV级，导流建筑物设计标准为10年~20年一遇洪水，坝体度汛设计标准为50年~100年一遇洪水。
初期导流进行了10年一遇和20年一遇洪水标准的对比，在相同导流规模前提下，20年一遇洪水比10年一遇洪水的水位高9.0m，根据《水利水电工程施工组织设计规范》SL303-2004，并考虑上游围堰最大填筑高度和总填筑量、施工工期以及工程的气候特点等因素，本工程初期导流采用10年一遇洪水标准，相应洪峰流量717.01m3/s。
中期导流标准选定为50年一遇洪水标准，相应洪峰流量为1 046.565m3/s。
后期导流洞封堵改建期采用枯期时段（10月～次年3月）重现期10年一遇洪水标准，相应洪峰流量109.89m3/s。
本工程坝址区河谷呈基本对称“V”形，河谷走向呈168°。
谷底高程634m~635m，左岸山顶高程766m~862m，右岸山顶高程842m~844m，现代河床宽64m，右岸山体较高陡，岸坡坡度在35°~45°，局部近直立，左岸山体总体较缓，岸坡坡度多在20°~62°，局部陡坎基岩裸露。
故本工程不具备分期导流条件。
因此，施工导流采用河床一次断流，上下游围堰挡水，隧洞导流的方式。
3 导流洞布置及设计从坝址地形看，导流洞布置在右岸，隧洞呈直线较顺畅，但隧洞地质条件复杂，经比较采用左岸导流洞方案，与深孔泄洪洞结合采用“龙抬头”布置方式。
西藏某水电站导流洞回填灌浆施工方案一、工程概况导流洞建筑物位于某右岸，总长约260m，包括进口岸塔式进水闸、导流隧洞、出口边坡及明渠。
导流洞石方洞挖已完成，边顶拱砼衬砌四块，计划在八月底0+29.8～0+110.8m段边顶拱可完成砼衬砌施工，具备进行回填灌浆施工的条件。
根据导流洞开挖后的地质情况看，洞身为T3d砂岩、砂页岩互层，岩体呈弱风化～新鲜，呈薄层——厚层状结构，以Ⅲ类围岩为主，局部稳定性差。
局部挤压破碎带，煤线集中带为Ⅳ-ⅴ，造成了边顶拱一定的塌落，加大了回填施工工程量。
设计回填灌浆工程量为：2280m2。
二、灌浆孔布置、编号及分序根据图号CD129 SG-61-1(2)，回填灌浆孔为Φ50(已在砼衬砌前预埋PVCΦ50管)，排间距为2.5m，孔深入实际岩面15cm，灌浆压力为2.0kg/cm2。
灌浆段范围为0+007.30～0+234.2m，灌浆段长度为226.90m。
出口段预留1.0m、进口段预留0.9m后布孔排数为91排，总孔数为137个。
灌浆孔同列按由上游向下游方向编号，同排孔按由左至右方向编号即Gm-n(m为列数、n 为排数)。
G1-n和G3-n为I序孔，G2-n为II序孔。
三、回填灌浆施工根据导流洞边顶拱衬砌施工的现状，导流洞回填灌浆施工方式拟按先从0+110.8向0+029.8方向开始进水口段回灌浆施工，待该部分完成后不同于再由0+234.2方向开始向0+110.8方向开始出水口段回填施工。
1、回填灌浆施工工序：材料、设备就位→扫孔、钻孔→量空腔宽度后埋注浆管→灌浆→封孔。
2、扫孔、钻孔、埋注浆管①采用YT24型手风钻扫孔，扫除预埋的PVC管并钻至深入岩石15cm，防止PVC管太滑而致注浆管脱落，并测量腔宽度后与实测断面图对比，判定该孔能否保证塌落较高的段位灌密实、是否需重新钻孔。
②采用YT24型手风钻钻孔，钻孔直径为Φ38mm。
③扫孔、钻孔、埋注浆管在自制的轮胎式工作平台上进行。
水库导流洞土建及安装工程施工总平面布置方案1.1布置依据及原则针对本工程的特点，根据某第三工程局有限公司多年的施工经验，结合本工程的规模、特点、施工环境及施工条件，拟定本工程的施工总布置原则为：（1）根据招标文件、图纸及澄清函及本标段投标文件；（2）严格执行国家及行业的有关规程、规范；（3）所有的办公、生活福利设施、生产临建设施、施工辅助企业及施工道路均按招投标文件要求及发包人提供的有关条件，在规定的施工场地进行规划布置。
（4）临建设施的规模和容量按施工总进度及施工强度的需要进行规划设计，力求布置紧凑、合理、方便使用，规模精简，以降低工程造价，并尽量避免与其它标段工程施工的干扰和影响。
（5）生产设施系统布置是否合理对工程的施工安全、进度及工程投入影响较大，在布置上要综合考虑施工程序、施工交通、施工安全、均衡施工强度等因素。
（6）按招投标文件有关规定和要求，营地规划整齐划一，所有临建设施的建筑及布局标准要体现安全生产、文明施工，与国投科克塔斯水库工程总体文明施工形象相协调。
（7）施工场地及营地均按有关要求配置足够可靠的环保设施及消防设施，避免施工对公众利益的损害，并考虑为其他承包人提供方便。
1.2总布置说明1.2.1施工场地规划布置发包人在位于大坝下游左岸为本标承包人提供导流洞施工生产生活区场地，占地面积约8977㎡。
需本标承包人在发包人指定的区域内自建混凝土生产系统、施工附企、临时办公及生活用房，根据地形情况规划、布置、场地平整。
承包人根据施工需要自行规划布置、设计、施工、管理和维护，且自建的临时房屋设施，设置化粪池、排污管、污水处理等配套设施，要求废水集中处理，垃圾集中堆存处理，做好场区绿化工作。
布置应满足消防、环保、安全等规定的要求，场地建设还应服从发包人要求，场地规划布置应经发包人、监理人审批同意后方可实施。
根据发包人提供导流洞施工生产生活区场地的实际情况，拟在施工生产区布置混凝土生产系统、施工机械修配厂、综合加工厂、金属结构加工厂、综合仓库等；办公及生活营地临时设在喀拉亚尕奇乡畜牧站，占地面积约4000㎡。
水电站导流洞及左右岸岸坡开挖支护工程方案1. 引言水电站导流洞及左右岸岸坡开挖支护工程是水利工程建设中的重要环节。
本文档旨在提供一个详细的方案，涵盖了导流洞和岸坡的开挖支护设计、施工方法、材料选择和施工进度等方面，以确保工程的顺利实施和安全性。
2. 工程概况导流洞及左右岸岸坡开挖支护工程是为了完成水电站的导流工作，以确保大坝建设的安全进行。
导流洞的开挖支护工作是为了确保洞壁的稳定和洞内的安全通行。
左右岸岸坡的开挖支护则是为了保护岸坡的稳定性和防止倒塌。
3. 开挖支护设计3.1 导流洞开挖支护设计导流洞的开挖支护设计应考虑以下因素： - 洞壁的稳定性 - 导流洞内部的紧急通道设计 - 支护结构的选择3.2 左右岸岸坡开挖支护设计左右岸岸坡的开挖支护设计应考虑以下因素： - 岸坡的稳定性 - 岸坡土壤的排水和防水设计4. 施工方法4.1 导流洞开挖支护施工方法导流洞的开挖支护施工方法包括： - 挖掘机械的选择和使用 - 施工过程控制和监测 - 支护结构的施工方法4.2 左右岸岸坡开挖支护施工方法左右岸岸坡的开挖支护施工方法包括： - 岸坡开挖的施工工艺 - 岸坡支护结构的施工方法5. 材料选择5.1 导流洞开挖支护材料选择导流洞开挖支护材料的选择应考虑以下因素： - 材料的强度和耐候性 - 材料的安全性和环保性 - 材料的经济性和可获得性5.2 左右岸岸坡开挖支护材料选择左右岸岸坡开挖支护材料的选择应考虑以下因素： - 材料的抗渗性和防水性 -材料的抗裂性和耐久性6. 施工进度施工进度是确保工程顺利进行的关键因素，应制定详细的施工进度计划，并做好监测和调整工作。
7. 安全措施在开挖支护过程中，应严格执行安全操作规程，做好施工工地的安全保障工作，包括： - 人员的安全培训 - 安全设施的设置 - 安全监控和警示系统的安装和使用8. 结论水电站导流洞及左右岸岸坡开挖支护工程的顺利进行对于水利工程的成功建设至关重要。

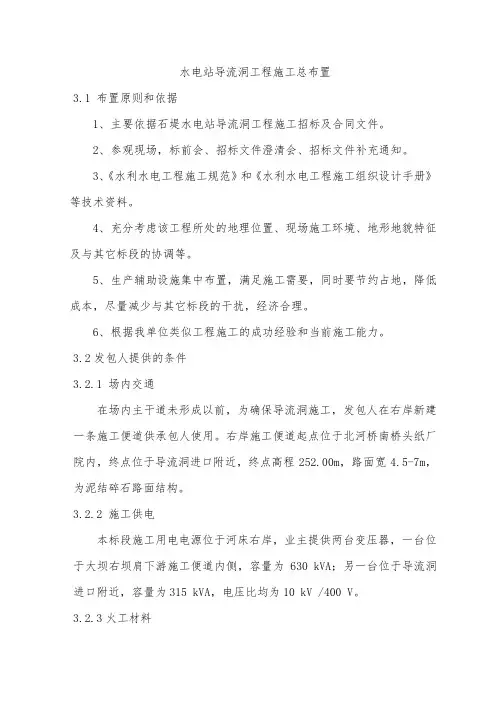

水电站导流洞工程施工总布置3.1 布置原则和依据1、主要依据石堤水电站导流洞工程施工招标及合同文件。
2、参观现场，标前会、招标文件澄清会、招标文件补充通知。
3、《水利水电工程施工规范》和《水利水电工程施工组织设计手册》等技术资料。
4、充分考虑该工程所处的地理位置、现场施工环境、地形地貌特征及与其它标段的协调等。
5、生产辅助设施集中布置，满足施工需要，同时要节约占地，降低成本，尽量减少与其它标段的干扰，经济合理。
6、根据我单位类似工程施工的成功经验和当前施工能力。
3.2发包人提供的条件3.2.1 场内交通在场内主干道未形成以前，为确保导流洞施工，发包人在右岸新建一条施工便道供承包人使用。
右岸施工便道起点位于北河桥南桥头纸厂院内，终点位于导流洞进口附近，终点高程252.00m，路面宽4.5-7m，为泥结碎石路面结构。
3.2.2 施工供电本标段施工用电电源位于河床右岸，业主提供两台变压器，一台位于大坝右坝肩下游施工便道内侧，容量为630 kVA；另一台位于导流洞进口附近，容量为315 kVA，电压比均为10 kV /400 V。
3.2.3火工材料火工材料的采购、运输、卸车、保管及质量检验由本合同承包人承担，发包人协助承包人办理相关手续。
火工材料由秀山县民爆专营公司供应，在工地左岸发包人设有专用炸药仓库供承包人使用，承包人不得另设仓库，炸药仓库距导流洞进口约4.5km。
3.2.4生产、生活房屋提供承包人施工所需生产、生活区场地，场地平整和临建设施的建设由承包人负责。
3.2.5油库本标段施工用油的采购、运输、卸车、保管及质量检验由本合同承包人承担，发包人在右岸施工便道边设有一个45t简易油库，供承包人使用，该油库距导流洞进口约1.5km。
3.2.6弃渣场地本标段弃渣场位于导流洞进口和进场施工便道附近，弃渣场位置见招标文件第三卷（图册）。
3.3 布置规划根据招标文件及《导流洞施工平面布置图》，以及发包方提供的施工条件，施工总布置主要遵循“布局紧凑，减少占地、方便生活、易于管理”的原则，按照能尽快形成主体工程施工条件，精心规划各施工辅助企业（设施）规模。
（建筑工程管理）导流洞、引水洞灌浆施工方案导流洞、引水洞灌浆施工方案一、工程简介1.1工程简述勐野江为李仙江（把边江）右岸支流，河流发源于普洱市江城县国庆乡三锅砖。
勐野江水电站所于河段为江城县和宁洱县俩县界河（勐野江下游河段），其左岸为宁洱县黎明乡，右岸为江城县宝藏乡。
黎明乡距宁洱县公路里程约74km，距昆明公路里程约 447km；宝藏乡距江城县公路里程约 33km，距昆明公路里程约473km。
勐野江水电站为混合式开发水电站，主要以发电为主，装机容量 68MW，装机 2 台，单机容量34MW；主要建筑物由混凝土面板堆石坝、泄洪排沙（兼导流）洞、岸边式溢洪道、水道系统、地面厂房等部分组成。
面板堆石坝最大坝高 79.0m，坝顶高程 767.0m，正常蓄水位 765.0m；溢洪道布置于坝址右岸，共 2 孔，孔口尺寸10.5×14m（宽×高）；水道系统由岸塔式进水口、左岸引水隧洞、跨江管桥、右岸引水隧洞、调压井和高压管道等组成，其中进水口底板高程 742.2m；引水隧洞长度约 4.0km，开挖洞径 6.06.5m；跨江管桥长约 101.6m，采用 16MnR钢管，内径4.2m；调压井为阻抗式，井筒高约 112m，直径 10.0m；高压管道长约195m，主管管径 4.2m；电站厂房位于勐野江右岸，主厂房尺寸为31.7×16.9×43.7m(长×宽×高)，安装 2 台 34MW 水轮发电机组。
1.2主要工程量二、施工布置2.1施工用风、水、电施工用风、水、电由开挖和混凝土施工时已形成的系统供给，各施工面根据需要再敷设临时管线引入。
2.2制浆、供浆系统于灌浆洞口施工区域的合适部位布置集中制浆站，集中制浆站拌制好的浆液用送浆泵通过输浆管道泵送至各灌浆点。
三、灌浆程序和施工工艺3.1 1 回填灌浆回填灌浆必须于盖重混凝土达到70 % 设计强度后，方可进行。
第1篇一、项目背景西藏帕孜水利枢纽工程位于西藏自治区日喀则市，是一座以灌溉、发电为主，兼顾防洪、供水等综合利用的大型水利枢纽工程。
工程建成后，将有效解决日喀则市5个县冬季缺电问题，提高水库下游灌区的灌溉保证率，缓解春旱和冬旱缺水问题，开发当地水能资源。
导流洞作为该工程的关键节点，其施工质量与进度直接关系到整个工程的安全与成败。
二、施工导流方案为满足施工进度要求，确保工程安全，帕孜水利枢纽工程导流洞施工导流方案采用了以下措施：1. 导流洞设计：导流洞全长约1460米，洞身采用圆形断面，直径约8米。
洞身采用钻爆法施工，洞口采用明挖法施工。
2. 施工导流方式：采用分期导流方式，分为两个阶段：第一阶段，利用已建成的临时导流洞进行导流；第二阶段，导流洞贯通后，临时导流洞废弃，导流洞作为永久性导流设施。
3. 施工组织：成立专门的导流洞施工项目部，负责导流洞的施工组织、进度控制、质量监督等工作。
三、施工难点及应对措施1. 地质条件复杂：帕孜水利枢纽工程导流洞穿越区域地质条件复杂，存在岩溶、断层、节理等不良地质现象。
为应对这一难题，项目部采取了以下措施：- 优化钻爆参数，降低爆破震动对周边环境的影响；- 加强监测，及时发现并处理不良地质现象；- 采用新型锚杆、喷射混凝土等材料，提高洞壁稳定性。
2. 施工环境恶劣：帕孜水利枢纽工程地处高海拔地区，气候寒冷，施工环境恶劣。
为应对这一难题，项目部采取了以下措施：- 优化施工方案，合理安排施工工序，缩短施工周期；- 加强施工人员培训，提高施工技能；- 采取保暖措施，确保施工人员身体健康。
四、工程成果通过科学合理的施工导流方案和有效的应对措施，帕孜水利枢纽工程导流洞顺利实现了贯通，为工程后续施工奠定了坚实基础。
导流洞的贯通，不仅确保了工程安全，还缩短了施工周期，提高了施工效率。
五、结论西藏帕孜水利枢纽工程导流洞贯通案例表明，在复杂地质条件和恶劣施工环境下，通过科学合理的施工导流方案和有效的应对措施，可以确保水利工程施工顺利进行。
水利工程施工课程设计说明书（2014-2015年度第1学期）学院：_______ 长春工程学院___专业：农业水利工程班级：水利1142姓名： xxx学号：小小小指导老师: 闫雪莲2014年09月19日第一部分（一）工程条件鸽子洞水电站是以发电为主，结合防洪、工业及生活供水，兼顾灌溉等综合利用的小（1）型水利枢纽工程，枢纽建筑物包括蓄水池和电站。
蓄水池拦河坝为浆砌石重力坝，坝顶长315.0m，最大坝高43.5m，总库容910万m3。
电站布置在蓄水池拦河坝下游河床右侧，装机容量520kW，装有2台单机容量分别为200kW和320kW的机组，水电站年平均发电量65.59万kW.h，通过电站尾水每年可向下游提供270万m3水量。
主要工程量：坝基砂卵石等土石方开挖7.17万m3，石方明挖5.47万m3 ，洞挖石方0.04万m3，土石方回填6.09万m3，混凝土浇筑3.17万m3，平硐衬砌混凝土145m3，钢筋及钢材制安300t，C10混凝土砌块石11.94万m3，M10砂浆砌条石2.93万m3，砂浆砌块石385m3，坝基固结灌浆4598m，坝基帷幕灌浆4374m。
金属结构设备安装各类型闸门7扇，启闭机7台，电站装设型号为HL160-WJ-50、HLA153-WJ-50的混流式机组各1台。
工程所在地对外交通条件较好，现有101国道从其下游通过，从坝址现有砂石路3.5km在三道河子村附近与其相接。
坝址下游地势较开阔，有可供施工时使用的生产及生活设施的场地。
工程所用块石可由蓄水池上游的王土坊村块石场开采，储量丰富，完全可满足本工程之需，运距2.5km左右；混凝土粗骨料由王丈子村的人工料场供应，运距20km左右，砂子可由水库下游二道河子村附近河道的滩地开采筛分，运距10km 左右。
施工用电由城西变电站提供，可从该变电站511线路“T”接10kV高压线路，“T”接地点在王土坊乡三道河子村附近，距工地3.5km。
工期要求。
《河南水利与南水北调》2012年第8期1.工程概况格闹河水电站坝址位于贵州威宁县云贵乡与云南彝良县龙街镇的界河洛泽河干流河段上，采用引水式开发，坝址以上集水面积１９２３ｋｍ２，多年平均流量２４．６ｍ３／ｓ。
本工程大坝坝型为Ｃ１５混凝土单曲拱坝，水库正常蓄水位１４７０ｍ，死水位１４６８ｍ，正常蓄水位以下库容１６０万ｍ３，死库容１２６万ｍ３，相应调节库容３４万ｍ３，库容系数０．０４％，基本具有日调节性能。
2.水文条件格闹河水电站坝址位于贵州威宁县云贵乡与云南彝良县龙街镇的界河洛泽河干流河段上，坝址控制流域集水面积为１９２３ｋｍ２，下距马路村水文站约４７ｋｍ。
厂址以上流域集水面积２７６８ｋｍ２，距上坝址约１２ｋｍ。
洛泽河流域属亚热带季风气候区，气候具有明显的季节性，径流主要由降水补给。
径流与降水的时空分布一致，年际变化小但年内分配不均。
径流主要集中在６～１１月，其中７～９月最集中，径流量占年总量的４９％左右。
由于洛泽河流域内广布石灰岩，岩溶发育，故地下水丰富。
枯期径流主要靠地下水补给，其径流深往往超过流域降水量。
多年平均月径流最小为１～４月，且比较稳定。
本工程施工水文资料分别见表１、表２。
表1格闹河坝址不同频率分期洪水成果表单位：ｍ３／ｓ表2格闹河坝址水位～流量曲线关系表格闹河水电站大坝导流洞设计□刘凌(贵州省水利水电勘测设计研究院)摘要：地处南方山区中小河流大坝建设，由于冬季施工很少受到冰冻天气的影响，合理利用冬季枯水期时段施工，能有效地减少施工导流和度汛费用，文章主要介绍中小型水电站施工导流洞的设计。
关键词：导流标准；导流方式；导流流量月份Ｐ＝３３％Ｐ＝２０％Ｐ＝１０％Ｐ＝５％全年４５７６１３８４４１０９０１０月－３月８９．７１２８１８７２５１１０月－４月９２．４１３２１９１２５５１１月－３月３５．５５６．５９３．２１３６１１月－４月４１．９６４．７１０３１４７Ｚ（ｍ）１４４６．２１４４７１４４８１４４９１４４９．５１４５０１４５１Ｑ（ｍ３／ｓ）０２．３１９．７６３．８９４．３１３１２２０Ｚ（ｍ）１４５２１４５３１４５４１４５５１４５６１４５７１４５８Ｑ（ｍ３／ｓ）３１９４３７５８３７５０９５０１１８０１４３０物措施投资明显不足。
水土保持工程设计则因在施工阶段不断的修改变化，投资变化较大，特别是对国家投资的建设项目，与水土保持方案设计内容相差很大。
许多内容在主体工程设计与水土保持方案编制时均没有考虑。
如水利枢纽坝肩两侧高陡坡以及坝前的绿化通常在水土保持方案中考虑不够。
公路工程中取土场、弃渣场则因在初步设计阶段确定，且施工过程中变数很大，因此，水土保持方案与施工图设计相差更大。
５．４工程施工过程中水土保持流失问题验收阶段遗留的水土流失问题多数是因为施工管理过程中不重视水土保持造成，与水土保持方案本身无关。
水土保持方案在可行性研究阶段重点是：主体工程水土保持评价以及相应的约束性规定和要求，主体工程设计的优化要求、意见和建议；水土保持措施体系布局和措施典型设计；要重视投资控制（投资估列应充足），或者说是对主体工程设计可行性和合理性进行论证，保证水土保持方案本身措施布局合理与投资控制的准确性。
可以说，水土保持设计的重点是初步设计，因为本阶段主体工程设计详尽，水土保持措施设计深化后才能符合实际。
今后应加大对初步设计阶段水土保持章节（或专章）的审查。
收稿日期：2012-03-14工程设计□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□《河南水利与南水北调》2012年第8期3.导流标准和导流方式３．１导流标准本电站工程总库容２０７万ｍ３，装机规模为５０ＭＷ，工程等级以装机规模为标准，本工程规模为中型，工程等级为Ⅲ级。
根据《水利水电工程施工组织设计规范》（ＳＬ３０３－２００４）的规定，相应的临时建筑物为５级，相应的导流标准为Ｐ＝２０％。
３．２导流方式坝址位置水面宽４０ｍ。
两岸地形陡峭，河谷断面呈“Ｕ”字型峡谷，两岸山体雄厚，基岩裸露，坝基岩石坚硬、完整，强度高。
根据坝址地形、地质和水文条件，本工程显然不宜采用分期围堰导流方案，因为无论是先围左岸或是右岸，纵向围堰的布置都存在困难，如果采用土石纵向围堰，则将几乎占满基坑外的整个河床，如果用混凝土或浆砌石围堰，则由于河床覆盖层深，也需要水下清基后浇筑混凝土，或另修筑子围堰，工程量大，时间长。
总之由于河床狭窄，分期围堰时过水断面小，河水壅高，对围堰要求高，工程量大，很不经济，予以放弃。
根据地形情况，坝址河床两岸，没有开挖导流明渠的条件。
经比较，本工程导流方式采用全段围堰一次断流隧洞导流方式。
３．３导流洞的设计３．３．１导流方案的比选考虑到枢纽布置形式，结合水文、地形、地质条件等因素，右岸山体河床高程部位较缓，左岸山体雄厚，岩性对称，坝址处位于河湾下游，洞线布置在左岸相对较短，从地形上来说导流洞布置在左岸有利。
综合考虑导流洞布置在左岸相对经济合理可行。
３．３．２隧洞布置导流隧洞布置于大坝左岸，全长２０６．５２７ｍ，隧洞进口直线段长１９．４１７ｍ，转弯段１长１９．９０６ｍ，转弯半径为４０ｍ，转角２８．５１°，中间直线段长１１３．５９ｍ，转弯段２长３３．３５ｍ，转弯半径为４０ｍ，转角４７．９３°，出口直线段长２０．１５ｍ。
隧洞进口底板高程为１４４９．００ｍ，隧洞出口底板高程为１４４８．５０ｍ，底坡为０．２４％。
３．３．３隧洞断面和进口型式选择及水力计算说明导流设计流量为Ｑ＝６４．７ｍ３／ｓ，相应下游水位ｈｄ＝１４４９．１０ｍ，在《格闹河坝址水位～流量曲线关系表（表２）》中内插。
导流洞设计时，考虑导流时段内导流标准对应的洪峰来临时隧洞泄流为有压流，而且导流时段内洪峰来临时上游对应的水位低，不考虑围堰形成的库容调节，上游壅高水位按导流洞过流洪峰流量控制，导流洞断面拟采用城门洞型断面，断面尺寸为３．５ｍ×５ｍ，进口闸门井采用３．５ｍ×５ｍ矩形断面，采用下式计算导流洞上游水位：３．３．３．１有压非淹没出流Ｑ＝μω２ｇ（Ｔ０－ｈｐ）姨３．３．３．２有压淹没出流Ｑ＝μω２ｇＺ姨式中：Ｑ—为流量（ｍ３／ｓ）；μ—为流量系数；ω—为导流洞出口断面面积；ｇ—为重力系数，ｇ＝９．８１；Ｔ０—为上游水面与导流洞出口底板高程的差值；ｈｐ—为隧洞出口断面水流的平均单位势能，一般取出口洞高５ｍ。
ｈｐ＝０．５ａ＋ｐ軈ｒａ为出口断面洞高，本工程取５ｍ；ｐ軈ｒ为出口断面平均单位压能；Ｚ为上下游水位差。
计算的基本方法为：计算有压流条件下公式中的参数，即流量系数μ值，再计算Ｔ０值，从而求出上游水位和上、下游围堰高程。
（１）流量系数：μ＝１１＋∑ξｉ（ωω軘）２＋∑２ｇＬｉＣ１２Ｒｉ（ωω）２姨城门洞形断面积经计算得：ω＝１６．４７ｍ２湿周计算式：Ｘ＝１５．７１ｍ水力半径计算式：Ｒ＝ω／Ｘ＝１．０４８谢才系数计算式：Ｃ＝Ｒ１／６／ｎｎ＝０．０１４（混凝土支护），０．０３２（喷混凝土）。
（２）局部损失参数：进口闸门槽ξ＝０．１渐变段（矩形变城门洞形）ξ＝０．１平面转弯段：ξ＝０．１３１＋０．１６３２（ＤＲ）７／２軘軘（θ９０）１／２Ｄ为导流洞径，取３．５ｍ；Ｒ为转弯半径４０ｍ；θ为转角２８．１５３°，４７．９３３°。
将以上各值代入上式的ζ＝０．２７。
出口未设闸门槽３．３．３．３沿程损失参数基本计算公式：２ｇＬｉ／Ｃｉ２Ｒｉ（ω／ωｉ）２Ｌｉ、Ｃｉ、Ｒｉ、ωｉ分别为ｉ段内的长度、谢才系数、水力半径、断面面积。
将局部、沿程损失列表进行计算：（如表１）将所得数据代入流量系数公式可得：μ１＝１１＋∑ξｉ（ωω軘）２＋∑２ｇＬｉＣ１２Ｒｉ（ωωｉ）２姨＝１／（１＋０．２５９＋３．１０）１／２＝０．４７９３．３．３．４上游水深计算先假设导流洞为有压自由出流，按下式计算：Ｑ＝μω２ｇ（Ｔ０－ｈｐ）姨则Ｔ０＝（Ｑ／μω）２２ｇ＋ｈｐ＝（６４．７／（０．４７９×１６．４７））２２×９．８１＋５＝３．９３４ｍ工程设计《河南水利与南水北调》2012年第8期则上游水位为ｈｕ＝１４４８．５＋８．４２８＝１４５６．９２８ｍ３．３．３．５有压流、无压流的判别上游水深Ｈ＜１．２Ｄ时导流洞为无压流，当上游水深Ｈ＞１．５Ｄ（Ｄ为洞高），导流洞为有压流，当上游水深１．２Ｄ＜Ｈ＜１．５Ｄ时，导流洞为半有压流。
以上计算先假设导流洞为有压自由出流，求得Ｔ０＝８．４２８ｍ。
从以上的计算可知上游水深为１４４８．５＋８．４２８－１４４９．０＝７．９２８ｍ＞１．５×５＝７．５ｍ，且坝址下游河床水位１４４９．１００ｍ＜导流洞出口洞顶高程１４５３．５ｍ，故属于有压自由出流，所以按有压流的计算公式计算是正确的。
经过水力计算验证，隧洞断面尺寸采用３．５×５ｍ是合适的。
4.结语导流洞设计是拦河大坝顺利施工的关键保证，同时作为临时建筑物，其经济合理性也是很重要的指标，在河谷狭窄地段设计导流洞，推荐导流洞设计采用洪峰时段有压洞比较经济合理，本文对有压洞设计提供一种思路和经验。
收稿日期：2012-03-14洞段ｗｉｗ／ｗｉ§§×（ｗ／ｗｉ）２ＬｉＲｉＣｉ＝Ｒ１／６／ｎｎｉ２ｇ＊Ｌｉ／Ｃｉ２＊Ｒｉ＊（ｗ／ｗｉ）２闸门井１７．５００．９４０．１０００．０８９５．０００１．０２９６６．９９９０．０１４０．０３３洞身１１６．４７１．００１４．４１７１．０４８７７１．９９３０．０１４０．０４８转弯段１１６．４７１．０００．０７４０．０７４１９．９０６１．０４８３１．４９７０．０３２０．３７６洞身２１６．４７１．００１１３．５８５１．０４８３１．４９７０．０３２１．９４９６转弯段２１６．４７１．０００．０９７０．０９７３３．４３６１．０４８３１．４９７０．０３２０．６３１６洞身３１６．４７１．００２０．１４５１．０４８７１．９９３０．０１４０．０６３６合计０．２７００．２５９３．１０１工程建设与管理1.基本概念１．１水利工程所谓水利工程是指对自然界的地表水和地下水进行控制、治理、调配、保护，开发利用，以达到除害兴利的目的而修建的工程。
它具有以下几个特点：第一，很强的系统性和综合性。
由于这个特点决定了规划水利工程必须从全局出发。
第二，对环境有巨大影响。
水利工程对周边的社会环境和自然环境都造成很大的影响，前者会影响相应的经济发展，后者会对气候、资源等产生影响。
第三，水利工程建设工作条件复杂。
第四，水利工程规模大，工期长，耗资巨大。
