电线电缆公司成品包装工艺操作规程1主题内容与适用范围本标准规定了产品包装工序。
包括电线、电缆的包装。
2操作规程及工艺守则2.1成品电线的包装2.1.1成品电线包装前应进行检验，检验合格后方能进行包装。
2.1.2每圈电线上应挂上合格证，合格证必须实物的型号规格相符。
2.1.3 1.3每圈电线用薄膜套装，用塑料薄膜缠绕。
2.14凡遇电线断头部分应予剪去。
2.1.5发现相同规格电线的成圈形状、大小、重量相差明显，应立即交检验员处理。
2.1.6电线中表面有油迹或其它污物，应将其抹除、处理后再包装。
2.1.7零头线与整圈电线，合格品与不合格品，应分开堆放和进仓。
2.1.8有损坏的包装物不能使用。
2.1.9按客户要求，若干圈包装好的成品合在一个外包装内，并应在外包装上注明与实物相符合的型号、规格、长度、颜色、数量等。
2.10进仓的成品不应堆放过高，以防其跌落、砸坏。
2.2成品电缆的包装2.2.1成品电缆包装前应进行例行试验，试验合格后方能进行包装。
2.2.2对于成盘电缆，电缆的两端必须伸出盘外30cm,用塑料封头帽进行密封；并根据装置成品的外周长裁剪塑料薄膜布的长度；并用粘合带粘好其接口处。
对于短段电缆,两端必须用封头帽密封，用包装布条捆好。
2.2.3发现电缆外观明显有质量问题，应马上交检验员处理。
2.2.4电缆表面上若有油迹和其它污物时，应抹除、处理后再包装。
2.2.5每盘(段)电缆上应挂上合格证，合格证必须实物相符，并注明电缆型号、规格、长度、段数等。
2.2.6 2.6有破损的包装物严禁使用。
3成品包装完毕，应按仓库管理规定施行定置摆放。
4认真贯彻执行《安全生产管理制度》。
5对于本班包装的各类成品应如实地填写在原始记录本上，以便追溯。
6辅助设备及量具①断丝钳②游标卡尺(0~125mm)③30cm~40cm活动扳手7安全技术7.1上班前必须穿戴好一切劳保用品，防止意外事故的发生。
7.5工作中不准打闹、看书报、不准擅离岗位，人离机停。
说明：1.以下均为国标，除了国标电力电缆还有行业标准和地方标准2.以下均为电力电缆标准，不涉及控制电缆、通信电缆等内容3.以下均为最新版本，但是有一些已经又有了更新版本的讨论稿，但还未颁布4.排序有点乱，大致按电缆及附件、规范、试验方法进行排序，试验方面的标准太多了，只列了一部分GB/T 12706-2002 额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附件GB11033-1989 额定电压26/35 kV及以下电力电缆附件基本技术要求GB/T 12976-1991 额定电压35kV及以下铜芯、铝芯纸绝缘电力电缆GB/T 11017-2002 额定电压110kV交联聚乙烯绝缘电力电缆及其附件GB/Z 18890-2002 额定电压220kV（Um=252kV）交联聚乙烯绝缘电力电缆及其附件GB 9326-1988 交流330kV及以下油纸绝缘自容式充油电缆及附件GB 5013-1997额定电压450/750V及以下橡皮绝缘电缆GB 50217-1994 电力工程电缆设计规范GB 50168-1992 电缆线路施工及验收规范GB/T 7594-1987电线电缆橡皮绝缘和橡皮护套GB/T 3048-1994 电线电缆电性能试验方法GB/T 2951-1994 电缆绝缘和护套材料通用试验方法GB/T 12666-1990 电线电缆燃烧试验方法电缆的存放2010-12-06 14:50:07| 分类：电缆器械|举报|字号订阅电缆如果要长期存放，电缆是否放置于：1.屋檐下。
电缆只在不直接暴露在阳光照射或超高温下,标准局域网电缆就可以应用,建议使用管道。
2.外墙上。
避免阳光直接照射墙面及人为损坏。
3.管道里(塑料或金属的)。
如在管道里,注意塑料管道的损坏及金属管道的导热。
4.悬空应用/架空电缆。
考虑电缆的下垂和压力。
打算采用哪种捆绑方式?电缆是否被阳耐高温(阻燃)电力电缆光直接照射。
陕西电力电缆厂电缆成盘包装技术规范1、产品包工装的准备1.1包装环境A.雨天、雪天不应在外面包装；B.不应在潮湿及杂乱堆放的地方包装。
1.2产品产品应经检验符合标准。
1.3包装材料A.电线电缆用铁木结构盘具；B.电线电缆用全木盘（GB4005-83）;C.捆扎绳、竹席、包装带、塑料薄膜、聚丙烯纺织带。
2、产品包装2.1 成圈包装；2.1.1 塑料绝缘电线外径在15mm2及以下者一律成圈包装；2.1.2 橡套软电缆外径在15mm2及以下者，用户无特殊长度要求，允许成圈包装；2.1.3 不超过100m的电线电缆允许成圈包装；2.1.4 成圈线扎带不少于3道，要均匀扎紧；2.1.5 成圈长度为100m,长度计量误差不超过0.5%；2.1.6 短段长度不低于20m，且不得超过批量交货的5%，每圈头数不得多于3个；2.1.7 成圈产品力求排线整齐、紧密；2.1.8 成圈产品的绕包：10mm2以下采用塑料薄膜绕包，10mm2及以上者采用聚丙烯编织带搭盖绕包，绕包应紧固平服，不松散，搭头处用捆扎绳或塑料薄膜绕包并扎紧；2.1.9 在绕包带内电线上和绕包带外层应同时放有产品合格证。
2.2 成盘包装2.2.1 电力电缆、控制电缆应妥善包装在电缆盘上交货，最外一层与电缆盘侧边缘的距离不小于40mm，电缆端头用密封套应可靠密封，伸出盘外的电缆断头应钉保护罩，伸出的长度不小于300mm，先用聚丙烯编织带包装一层，再用竹度包装第二层，然后采用包装带将包装物扎紧，包装需坚固平服。
2.2.2 架空绞线成盘交货，最外一层与电缆侧边边缘的距离应不小于30mm。
如连在一起的两根架空绞线装在同一电缆盘上，其连接处应至少剪断一半铝线，并将连接处的两边扎紧。
钢芯铝绞线包装，直接用竹席包装。
2.2.3 铝绞线、钢芯铝绞线长距离运输，应采用钉封板的盘具，用木板进行间隔封装，封装板距50cm;2.2.4 根据电缆的长度和允许弯曲半径选用盘具，一般弯曲半径不得小于电缆外径的20倍。

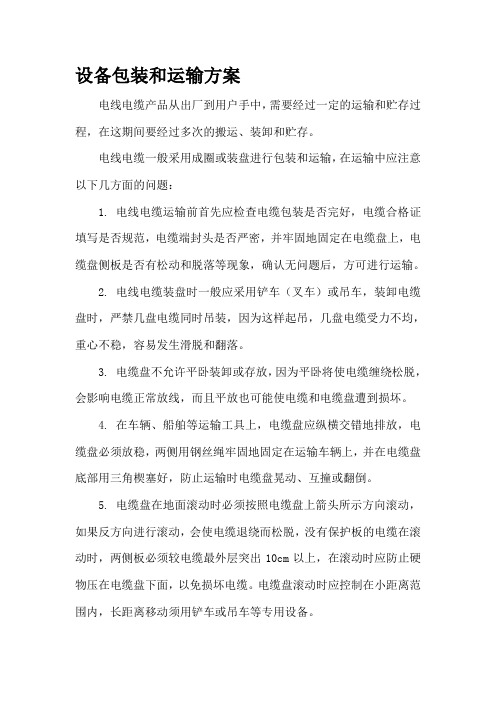

设备包装和运输方案电线电缆产品从出厂到用户手中，需要经过一定的运输和贮存过程，在这期间要经过多次的搬运、装卸和贮存。
电线电缆一般采用成圈或装盘进行包装和运输，在运输中应注意以下几方面的问题：1. 电线电缆运输前首先应检查电缆包装是否完好，电缆合格证填写是否规范，电缆端封头是否严密，并牢固地固定在电缆盘上，电缆盘侧板是否有松动和脱落等现象，确认无问题后，方可进行运输。
2. 电线电缆装盘时一般应采用铲车（叉车）或吊车，装卸电缆盘时，严禁几盘电缆同时吊装，因为这样起吊，几盘电缆受力不均，重心不稳，容易发生滑脱和翻落。
3. 电缆盘不允许平卧装卸或存放，因为平卧将使电缆缠绕松脱，会影响电缆正常放线，而且平放也可能使电缆和电缆盘遭到损坏。
4. 在车辆、船舶等运输工具上，电缆盘应纵横交错地排放，电缆盘必须放稳，两侧用钢丝绳牢固地固定在运输车辆上，并在电缆盘底部用三角楔塞好，防止运输时电缆盘晃动、互撞或翻倒。
5. 电缆盘在地面滚动时必须按照电缆盘上箭头所示方向滚动，如果反方向进行滚动，会使电缆退绕而松脱，没有保护板的电缆在滚动时，两侧板必须较电缆最外层突出10cm以上，在滚动时应防止硬物压在电缆盘下面，以免损坏电缆。
电缆盘滚动时应控制在小距离范围内，长距离移动须用铲车或吊车等专用设备。
6. 电缆备用卸车时，严禁将电缆盘从运输车上直接推下，大型电缆盘需要起重机械或三角架手动葫芦来进行；较小型电缆盘（或盘上只装少量电缆）可以用木板搭成斜坡，用绳子可绞车拉住电缆盘，沿斜坡慢慢地滚下，防止电缆盘滚动时遭受机械损伤。
7. 重要工程用电缆或出口电缆，电缆盘开档内一般应钉有防护护板，护板最好贴紧电缆包装固定，万一运输时电缆盘受到撞击，防护封板可起到较好的防护作用。
8. 电缆装盘时端头应可靠密封，伸出盘外的电缆端头应加保护罩（帽），以防卡坏电缆封头。
9. 大型电缆盘运输时，应注意选择公路运输设备，若采用载重汽车运输时，应注意汽车高度应符合交通道路上桥梁、涵洞等的高度限制，若超过限制时，可采用专用拖车，以降低运输高度。
中 华 人 民 共 和 国 国 家 军 用 标 准航空航天用含氟聚合物绝缘电线电缆通用规General specification of fluoropolymerinsulated wires and cables for aerospacecraft1 围 1.1 主题容本规规定了航空航天用含氟聚合物绝缘电线电缆(以下简称电线电缆)的要求、质量保证规定和交货准备。
1.2 适用围本规适用于含氟聚合物绝缘电线电缆产品研制、生产、订货和验收。
含氟聚合物包括聚四氟乙烯(PTFE)，聚全氟乙丙烯(FEP)，聚偏氟乙烯(PVDF)，乙烯—四氟乙烯共聚物(ETFE)，交联乙烯—四氟乙烯共聚物(XETFE)，四氟乙烯—全氟烷基乙烯基醚共聚物(PFA)或其他含氟聚合物。
这些聚合物可以单独使用，也可以与其它材料组合使用。
1.3 分类1.3.1 产品代号 1.3.1.1 系列代号 F1.3.1.2 绝缘代号聚四氟乙烯(PTFE)挤制绝缘F4 加有耐磨填料的聚四氟乙烯(PTFE)挤制绝缘 F41 聚全氟乙丙烯(FEP)挤制绝缘F46 乙烯—四氟乙烯共聚物(ETFE)挤制绝缘F40 辐照交联乙烯—四氟乙烯共聚物(XETFE)挤制绝缘F40J乙烯—三氟氯乙烯共聚物(ECTFE)挤制绝缘 F30 聚四氟乙烯薄膜(车削薄膜)绕包绝缘 F42 聚四氟乙烯生料带绕包绝缘F43 聚四氟乙烯带/玻璃丝涂聚四氟乙烯乳液/聚四氟乙烯生料带组合绝缘 F44 聚全氟乙丙烯(FEP)/聚偏氟乙烯(PVDF)组合绝缘F45 聚四氟乙烯/聚酰亚胺/聚四氟乙烯(PTFE/PI/PTFE)复合带和聚四氟乙烯 生料带组合绝缘 F47 1.3.1.3 缆芯类型代号绞型(包括双绞)省略GJB 773A -2000 代替 GJB 773.1 - 89平行B1.3.1.4 屏蔽代号镀锡铜线屏蔽镀锡圆铜线编织屏蔽P11 镀锡扁铜线编织屏蔽P12镀锡圆铜线绕包屏蔽P13镀锡扁铜线绕包屏蔽P14 镀银铜线屏蔽镀银圆铜线编织屏蔽P21镀银扁铜线编织屏蔽P22镀银圆铜线绕包屏蔽P23镀银扁铜线绕包屏蔽P24 镀镍铜线屏蔽镀镍圆铜线编织屏蔽P31镀镍扁铜线编织屏蔽P32镀镍圆铜线绕包屏蔽P33镀镍扁铜线绕包屏蔽P34 镀银铜合金线屏蔽镀银圆铜合金线编织屏蔽P41镀银扁铜合金线编织屏蔽P42镀银圆铜合金线绕包屏蔽P43镀银扁铜合金线绕包屏蔽P44 镀镍铜合金线屏蔽镀镍圆铜合金线编织屏蔽P61镀镍扁铜合金线编织屏蔽P62镀镍圆铜合金线绕包屏蔽P63镀镍扁铜合金线绕包屏蔽P641.3.1.5 护层代号聚全氟乙丙烯(FEP)挤制护套H3聚四氟乙烯(PTFE)挤制护套H4聚四氟乙烯(PTFE)生料带绕包护层H5聚酰亚胺/聚全氟乙丙烯(PI/FEP)复合带绕包护层H6玻璃丝编织涂覆聚四氟乙烯乳液护层H7聚偏氟乙烯(PVDF)挤制护套H8四氟乙烯—全氟烷基乙烯基醚共聚物(PFA)挤制护套H9乙烯—四氟乙烯共聚物(ETFE)挤制护套H10交联乙烯—四氟乙烯共聚物(XETFE)挤制护套H11聚全氟乙丙烯/聚酰亚胺/聚全氟乙丙烯(FEP/PI/FEP)复合带和H12 聚四氟乙烯生料带组合绕包护层交联聚偏氟乙烯(XPVDF)挤制护套H13 1.3.1.6 导体代号镀锡铜导体(JX 型) - 1 镀银铜导体(JY 型) - 2 镀镍铜导体(JN 型) - 3 镀锡铜合金导体(JHX 型) - 6 镀银铜合金导体(JHY 型) - 7 镀镍铜合金导体(JHN 型) - 8 铝导休(JL型) - 11 1.3.1.7 重量类型代号轻型Q 普通型省略重型Z 1.3.2 产品表示方法1.3.2.1 产品用型号、规格及详细规编号表示。
出口产品包装规范1、范围本规范规定了我公司出口电线电缆商品包装（以下简称“包装“）的基本要求、技术要求、标签、标志和标识。
本规范适用于出口电线电缆的的包装。
2、规范性引用文件下列文件的条款通过被标准的引用而成为本规范的条款，其最新的版本适用于本规范。
GB/T 19142 出口商品包装通则GB/T 191 包装储运图示标志GB/T 1413 系列1集装箱分类、尺寸和额定质量GB/T 4122.1 包装术语GB/T 4857 包装、运输包装件GB/T 6388 运输包装收发货标志3、基本要求3.1 包装应根据国际贸易规则和进口国法规的有关规定，符合关系生命安全、环境保护、维护消费者利益和降低资源消耗的要求。
3.1.1 包装及其辅助物不应采用未经任何加工处理的天然动植物材料。
3.1.2 木质包装应按照GB/T 19786附录B的规定进行处理3.1.3 包装或包装材料中的重金属或危险化学品含量应符合GB/T 16716.1的规定。
3.1.4 预包装电缆的计量应符合进口国的规定，预包装电缆容器应符合下列要求：----------可重复开启，在首次开启后留下明显的迹象(防盗包装)----------用常规的方法即可方便的装卸电缆----------能够证明预留的空隙是必要且适当的----------废弃后可有回收利用或者安全处理3.1.5 预包装电缆应附有合格证或标签，合格证标签应使用进口国官方语言、通用语言或合同规定的语言，合格证或标签应包含以下内容：----------制造厂名称、地址、联系方式----------电缆型号规格、长度、制造标准号或认证标志----------制造日期----------电缆的正确的旋转方向如果电缆装箱，箱体外壳上应标明：----------制造厂名称、地址、联系方式----------电缆型号规格、长度、重量、制造标准号或认证标志----------箱体外形尺寸及质量----------防潮、防掷、防压等标志3.2 包装装饰应充分考虑进口国及消费者的宗教信仰和民族文化，出口电缆包装装饰使用的图案和颜色也应尊重进口国及消费者的宗教信仰和民族文化。
耒阳星宇电线电缆有限公司电线电缆包装规范文件分类：管理性文件文件编号：XY/QC-KY-010-2015受控状态：版本号：A/0核准审批编制发布日期2015年8月10日实施日期2015年8月10日1、目的促进产品包装规范、可靠、确保产品包装能满足运输和顾客的需求和期望、满足有关法律法规的要求2、使用范围本规范规定了电线电缆产品包装、运输、储存的基本要求，适用于电线电缆产品的包装、运输、储存。
3、部门职责采购科：负责包装袋、包装膜、盘具的采购。
生产设备部：负责包装袋、包装膜的使用，新电缆盘、回收电缆盘的管理。
科研开发部：负责对包装袋、电缆盘的验收、出厂包装质量管理。
4、定义包装：包括成圈包装、盘装或人工软包装。
成圈包装：对于成品电线按照工艺要求或客户指定要求长度使用成圈机及相应的包装材料进行包装的包装方式。
盘装：对成品电线电缆根据客户要求使用电缆盘装的包装方式。
人工软包装：根据客户要求不需要用电缆盘装载的电线电缆成品采用人工包装的方式。
标识：名称、型号规格、数量电缆盘回收处理：指需要对盘体进行校正固定、盘体木料损坏的修复、刷漆喷字。
5、包装材料包装材料包括：塑料包装薄膜、塑料带、编织带（袋）、电缆盘。
6、包装通用要求（1）无论盘装、成圈包装或人工软包装，都应卷绕整齐，妥善包装。
（2）根据产品特性、商业性、工程性选择与之相适应的包装材料进行包覆，同时选择与之相对应的包装（编织袋、线缆盘），要求标识清楚、正确无误，确保能实现可追溯性；粘贴完好，能起到防护作用、体积小、固定良好、存放稳定、且符合标准化要求。
（3）根据对产品保护强度的要求，使用方便，便于机械装卸和运输等来选择适当的包装工艺和包装方法。
（4）产品包装经检查合格后方可入库或出厂销售，每个出厂的包装件上附有产品合格证，检测报告。
（5）对于顾客有特殊要求的包装，按要求下发技术标准，相关部门按标准要求包装。
7、包装规范7.1成圈包覆：（1）成圈要求平整、无打扭、拉细、擦伤、油墨污染及竹节等现象，同一批的电线电缆的规格型号、色泽、印字保持一致。
耒阳星宇电线电缆有限公司电线电缆包装规范文件分类：管理性文件文件编号：XY/QC-KY-010-2015受控状态：版本号：A/0核准审批编制发布日期2015年8月10日实施日期2015年8月10日1、目的促进产品包装规范、可靠、确保产品包装能满足运输和顾客的需求和期望、满足有关法律法规的要求2、使用范围本规范规定了电线电缆产品包装、运输、储存的基本要求，适用于电线电缆产品的包装、运输、储存。
3、部门职责采购科：负责包装袋、包装膜、盘具的采购。
生产设备部：负责包装袋、包装膜的使用，新电缆盘、回收电缆盘的管理。
科研开发部：负责对包装袋、电缆盘的验收、出厂包装质量管理。
4、定义包装：包括成圈包装、盘装或人工软包装。
成圈包装：对于成品电线按照工艺要求或客户指定要求长度使用成圈机及相应的包装材料进行包装的包装方式。
盘装：对成品电线电缆根据客户要求使用电缆盘装的包装方式。
人工软包装：根据客户要求不需要用电缆盘装载的电线电缆成品采用人工包装的方式。
标识：名称、型号规格、数量电缆盘回收处理：指需要对盘体进行校正固定、盘体木料损坏的修复、刷漆喷字。
5、包装材料包装材料包括：塑料包装薄膜、塑料带、编织带（袋）、电缆盘。
6、包装通用要求（1）无论盘装、成圈包装或人工软包装，都应卷绕整齐，妥善包装。
（2）根据产品特性、商业性、工程性选择与之相适应的包装材料进行包覆，同时选择与之相对应的包装（编织袋、线缆盘），要求标识清楚、正确无误，确保能实现可追溯性；粘贴完好，能起到防护作用、体积小、固定良好、存放稳定、且符合标准化要求。
（3）根据对产品保护强度的要求，使用方便，便于机械装卸和运输等来选择适当的包装工艺和包装方法。
（4）产品包装经检查合格后方可入库或出厂销售，每个出厂的包装件上附有产品合格证，检测报告。
（5）对于顾客有特殊要求的包装，按要求下发技术标准，相关部门按标准要求包装。
7、包装规范7.1成圈包覆：（1）成圈要求平整、无打扭、拉细、擦伤、油墨污染及竹节等现象，同一批的电线电缆的规格型号、色泽、印字保持一致。
华为25类环保线缆产品包装规范批准：审核：制定：广东省广州番禺电缆厂有限公司GUANGDONG PROVINCE GUANGZHOU PANYU CABLE WORKS CO.，LTD.华为 25类（ROHS）环保线缆产品包装规范范围Scope:本规范规定了为华为技术有限公司（下称：华为公司）生产供货的25类线缆来料包装及标识基本要求；本规范适用于向华为公司提交25类线缆时，对出货包装及标识的基本要求，是作为公司质量管理人员判定25类线缆出货包装及标识是否合格的主要依据，同时作为判定市场投诉责任单位的主要依据之一；如果本规范与公司后续归档或签发的标准、规范或图纸要求存在矛盾时，矛盾之处以最新归档的要求为准；1、25类线缆出货包装方式要求：1.1包装方式的选择25类线缆包装方式主要根据线材型号和重量的不同，要求以不同的来料包装方式。
来料包装主要有：拉伸膜缠绕、编织带+拉伸膜缠绕、木盘等3种大类。
具体选择参考表一：表一来料包装方式选择参考标准表重量超过80kg以上的电缆均要求上盘，其型号.规格.长度和所使用的盘具标准尺寸必须符合表二至表八的要求。
重量在80kg以下的电缆均要求成圈包装，成圈截长度按华为订单要求为准,其型号.规格.长度,包装方式和封头材料必须符合表九至表十三的要求: 1.2各种包装图片展图1 各包装方式图片展拉伸膜缠绕编织带+拉伸膜缠绕木轴（电源线）2、成卷内、外径要求●25类单芯线缆成卷内径应不小于该线缆线径的15倍；多芯电缆不小于该线缆线径的20倍；●小于或等于35mm2的电源线，如出货仅为拉伸膜缠绕包装时，成卷外径为300mm～350mm（多芯25类线缆按总平方数统一参考以上操作）；●当需求长度不能同时满足成卷内、外径要求时，以先满足内径要求。
但同一规格（型号、长度）同一供应商来料成卷内、外径必须一致；3、拉伸膜、编织带缠绕包装要求3.1 拉伸膜、编织带技术规格和质量要求编织带：保证开包时不成碎片，不带异味；拉伸膜：拉伸膜厚度不小于0.018mm；3.2 缠绕工艺要求完成缠绕的编织带或拉伸膜，环与环间重叠宽应≥10mm（以保证线材不得外露为前提），如图二示；外包装要平整，无折痕。
华为25类环保线缆产品包装规范批准：审核：制定：广东省广州番禺电缆厂有限公司GUANGDONG PROVINCE GUANGZHOU PANYU CABLE WORKS CO.，LTD.华为 25类（ROHS）环保线缆产品包装规范范围Scope:本规范规定了为华为技术有限公司（下称：华为公司）生产供货的25类线缆来料包装及标识基本要求；本规范适用于向华为公司提交25类线缆时，对出货包装及标识的基本要求，是作为公司质量管理人员判定25类线缆出货包装及标识是否合格的主要依据，同时作为判定市场投诉责任单位的主要依据之一；如果本规范与公司后续归档或签发的标准、规范或图纸要求存在矛盾时，矛盾之处以最新归档的要求为准；1、25类线缆出货包装方式要求：1.1包装方式的选择25类线缆包装方式主要根据线材型号和重量的不同，要求以不同的来料包装方式。
来料包装主要有：拉伸膜缠绕、编织带+拉伸膜缠绕、木盘等3种大类。
具体选择参考表一：表一来料包装方式选择参考标准表重量在80kg以下的电缆均要求成圈包装，成圈截长度按华为订单要求为准,其型号.规格.长度,包装方式和封头材料必须符合表九至表十三的要求: 1.2各种包装图片展图1 各包装方式图片展拉伸膜缠绕编织带+拉伸膜缠绕木轴（电源线）2、成卷内、外径要求●25类单芯线缆成卷内径应不小于该线缆线径的15倍；多芯电缆不小于该线缆线径的20倍；●小于或等于35mm2的电源线，如出货仅为拉伸膜缠绕包装时，成卷外径为300mm～350mm（多芯25类线缆按总平方数统一参考以上操作）；●当需求长度不能同时满足成卷内、外径要求时，以先满足内径要求。
但同一规格（型号、长度）同一供应商来料成卷内、外径必须一致；3、拉伸膜、编织带缠绕包装要求3.1 拉伸膜、编织带技术规格和质量要求编织带：保证开包时不成碎片，不带异味；拉伸膜：拉伸膜厚度不小于0.018mm；3.2 缠绕工艺要求完成缠绕的编织带或拉伸膜，环与环间重叠宽应≥10mm（以保证线材不得外露为前提），如图二示；外包装要平整，无折痕。
图二编织带、拉伸膜缠绕规范图4、木盘包装要求4.1 材质与外包装质量要求所有外露的螺栓、螺母等均不得超出侧板；量线工序所选用的华为专用工艺盘外表面应平整，无毛刺，不得有裂缝，不应有水泥块.腐蚀.油毡和铁钉外露等质量问题。
大量线工序所选用的华为专用工艺盘，盘芯内必须有木工班注明并加盖原“生产部门”章后才能使用。
4.2盘具封盘质量要求4.2.1员工在简体封盘过程中，所使用的木板必须刨光呈拱型，木版二侧尽量符合同一平面。
4.2.2员工在简体封盘过程中，封盘木板每条板条之间必须留15~20mm的缝隙且每个缝隙之间必须均匀。
4.2.3员工在简体封盘过程中，封盘木板为20mm；其宽度规定 70~120mm。
（注：所使用的每条板条其宽度应注意保持平均，尽量使每条板条封盘完毕后在滚动过程中能受力均匀）。
4.2.4员工在简体封盘过程中，所使用的铁皮（钢带）规格为 (宽30 mm X厚 0.5 mm),并要求包装过程中其筒体封盘所使用的铁皮（钢带）必须是完整的一整条缠绕着封板一周, 在缠绕过程中在铁皮（钢带）面上每一块板条最多钉一个铁钉 [注：在缠绕过程中所使用的铁皮（钢带）应顺着盘具两边缠绕，绕时应紧贴在盘具两边，尽量符合同一平面。
4.2 2000M/盘电源线出货包装要求由电源线事业部商务根据华为公司需求，通知电源线量线班组按2000M/卷到货的编码其包装要求：●来料以木盘包装方式向华为公司供货；●木盘用纸皮或其它包材缠绕包装，但不使用木板封装，以保证现场拆包装便捷；●原则上应按2000M/卷需求供货，当特殊原因不能满足时，需通知技术人员，且技术人员需与华为TQC沟通，经过与华为TQC环节同意后方可交货。
5标识要求5.1 外包装信息要求所有25类线缆出货外包装必有净重、毛重、外包装尺寸、物料标签及29条码等信息。
物料标签详细要求和样图见表二、图三：表二物料标签具体要求表图三物料标签样图25类线材外包装中，毛重、净重、以及外形尺寸，可以根据实际测量结果手写填上对应表格；29类条码要求详细见《29类条码要求》。
毛重>50KG/卷时，出货毛重标识与实际偏差不得超出5%；毛重≤50KG/卷时，毛重偏差绝对值在3KG以内。
单个尺寸>1M时，尺寸标识偏差不超过3cm；尺寸≤1M时，偏差不超过2cm；5.2、合格证、外型尺寸标识内容要求5.2.1合格证要求必须采用中英文对照合格证，合格证内容必须包括（产品编号、产品型号、规格、额定电压以及该电缆中各项性能指标）等。
5.2.2工作流程5.2.2.1所有的盘装线由检验员统一进行标识，标识时必须对盘装线的型号规格、长度、表面质量、盘具质量进行确认，合格后方能将合格证标识在盘具上，具体标识位置见5.3要求。
5.2.2.2扎装线的合格证标识由量线工人对所量线的产品向质检部门申领合格证进行标识在外包装上，（申领合格证时必须填写合格证申领单，在合格证申领单上必须注明其型号、规格、长度以及产品编号）。
5.2.2.3包装上应在原有的外包装上增加绿色环保标识卡（绿色卡内容为“ROHS COMPLIANT”）。
盘装线由检验员进行标识，扎装线由量线员工进行标识。
标识格式见5.3所示。
(注：1、绿色环保标签标识应标在外包装合格证右侧，环保标签标识不应覆盖其它标识标签的有效文字内；为了防止标签的脱落其环保标签可采用透明胶带粘贴在环保标签面上)。
5.2..2.3 29类条码由电源线事业部标签打印员负责打印；电源线事业部商务组跟单人员负责粘贴；质量管理部专检员负责检验，具体粘贴位置见5.3要求。
5.3 外包装标识粘贴要求出货时各标签粘贴要平整，其边线要与包装件边线对应平行，四角不得翘起、中部不得鼓包，且标签间粘贴要严密紧靠。
各包装方式粘贴位置要求：5.3.1拉伸膜、编织带+拉伸膜包装方式出货标签粘贴在外环周面中间位置，如图四所示：图四拉伸膜、编织带+拉伸膜包装来料标签粘贴示图5.3.2 木盘包装方式出货时标签粘贴在侧板（有线端头引出端）靠边位置，并在各标签四角偏离边缘10mm位置打钉加固, 如图五/图六所示:图五木盘包装来料标签粘贴示图图六打钉加固示图注: 钉子不得覆盖条码信息.6、环保要求所有包装材料要符合公司相关环保文件要求，对于禁止和限制使用的包装材料，参见《RoHS环保物料技术标准》；7、线缆端头密封要求电缆端头应可靠密封，伸出盘外的电缆端头应固定在木盘上，同时有足够保护措施防止在运输和储存过程中损坏电缆端头，伸出长度应不小于300mm。
木盘包装侧板应有引出和固定线端头的眼孔，并保证线端头顺眼孔朝向引出在外。
7.1、1.5 mm2～ 6 mm2的电源线其头尾两端的端头采用（ROHS）环保包装膜带紧密包扎，以保证电缆在运输和储存过程中与外界大气层的隔离，从而防止电缆内导体的氧化和其他形式的劣化。
7.2、多芯电缆和227IEC02(RV)16 mm2以上单芯的电缆两端的端头必须采用热缩帽吹缩封头,吹缩后的热缩帽应紧密贴在电缆头尾绝缘或护套上, 以保证电缆在运输和储存过程中与外界大气层的隔离,从而防止电缆内氧化和其他形式的劣化。
8、交货长度电缆的交货长度不允许短于标称长度，电缆允许的公差长度为交货长度的+0.5%。
5.3.2.1盘装线外型尺寸按盘具标准尺寸（注：盘具的标准尺寸见表1）的要求进行标识，具体标识在合格证左下角增加标签标识，标签标识格式见表2的要求。
表2 盘装线外型尺寸、净重、毛重标签标识格式5.2.2检验员按实际线材所使用的盘具，在标签上注明盘具的外型尺寸，外型尺寸按封板后盘具尺寸进行标识（标签填写要求：书写工整，不得有涂改现象），并同合格证一起标注在盘具上。
5.2.3所有的盘装线封板后必须由封板操作工进行称重，称重后将其所称的重量标识在量线后所附带的布条上。
检验员跟据布条上的重量填写在毛重栏上，检验员应跟据附表1要求的每米重量×总长度=净重重量，并标识在净重栏上。
（注：包装盘标签上标识的毛重与实际重量不得超大于±5%）5.2.4华为业务组跟单员在出货时按出货单到现场核对盘装线上所标注的外型尺寸和毛重，并将其尺寸和毛重抄录在出货单上，以备及时反馈到华为采购部。
宽度图1 盘装线外型尺寸（长*宽*高）图2 扎装线外型尺寸（长*宽*高）图5.2 盘装线外型尺寸以及毛重标识工作流程5.2.1盘装线外型尺寸按盘具标准尺寸（注：盘具的标准尺寸见表1）的要求进行标识，具体标识在合格证左下角增加标签标识，标签标识格式见表2的要求。
表1 盘具尺寸标准5.2.2检验员按实际线材所使用的盘具，在标签上注明盘具的外型尺寸，外型尺寸按封板后盘具尺寸进行标识（标签填写要求：书写工整，不得有涂改现象），并同合格证一起标注在盘具上。
5.2.3所有的盘装线封板后必须由封板操作工进行称重，称重后将其所称的重量标识在量线后所附带的布条上。
检验员跟据布条上的重量填写在毛重栏上，检验员应跟据附表1要求的每米重量×总长度=净重重量，并标识在净重栏上。
（注：包装盘标签上标识的毛重与实际重量不得超大于±5%）5.2.4华为业务组跟单员在出货时按出货单到现场核对盘装线上所标注的外型尺寸和毛重，并将其尺寸和毛重抄录在出货单上，以备及时反馈到华为采购部。
5.3盘装线外型尺寸以重量（毛重）标识工作流程5.3.1所有扎装线的外型尺寸由量线工人对所有量完线的扎装线按图2的要求进行测量；所有扎装线的毛重由量线工人对所有量完线的扎装线按附表1所示的每米重量*所量线的总长度=该扎装线的毛重。
（注：所有扎装线的毛重其包装物忽略不计）。
标签上标识的毛重与实际重量不得超大于±5%）。
5.3.2量线工人对所有扎装线测量的外型尺寸和计算的重量统一标识按表3要求进行填写，（标签填写要求：书写工整，不得有涂改现象），填写后标识在合格证的右侧上。
（注：标签标识后其表面必须使用透明胶带或用透明薄膜带包付在标签上做防护作用）。
5.3.3华为业务组跟单员在出货时按出货单到现场核对扎装线上所标注的外型尺寸和毛重。
并将其尺寸和毛重抄录在出货单上，以备及时反馈到华为采购部表3 扎装线外型尺寸标签标识格式附表1 扎装线每米线材计算重量6、直接发货物料标识6．1标签格式和打印要求1图1i.编码（ITEM）：此物料的华为公司编码。
如：25030200ii.描述（DESCRIPTION）：此物料的小类名称。
如：电缆（cable）iii.型号(MODEL)：此物料的厂家型号，应与下订单中的型号保持一致，格式如：ZRA-VV-0.6/1KV 95mm^2 Blackiv.长度（LENGTH）：此物料的总长度v.代码（CODE）：供应商代码，本公司的代码为031040vi.同号（Po No.）：采购下订单的合同号vii.批次号（LoT No.）：物料生产批次号没有可以不填写viii.日期（DATE）：交货日期，格式为“YYYY-MM-DD”ix.备注(NOTES)：可注明该物料的销售订单号，格式为0：xxxxxxxxxx(说明)所有的编码、型号、规格、长度，合同号、销售订单号进行填写，扎装电线要求打印一张标签，上盘的电线要求一式两份（要求上盘电缆的规格长度参照《25类电源线包装规范》6.2标签打印、标识、检验流程7、检验规则7.1量线员工负责对量线前按截线单的要求进行自检其电缆型号规格、表面质量、印字质量并观察计米表转动是否正常。
