AudioFM收音机电性能测试指导书目的：验证FM广播收音机产品的电声性能是否符合规格要求。
1．适用范围适用于调频广播接收机包括调谐器组合机中的调频收音部分进行电声性能的测量。
2．定义无3．职责无4．测试程序5.1 标准测试条件5.1.1 标准调制度标准调制度是指调制信号的峰值频偏与系统最大频偏的百分比。
标准调制度规定为30%。
5.1.1.1 标准立体声调制度100% 调制度对应于±75KHz频偏。
30%调制度对应于±22.5KHz频偏。
5.1.1.2 标准立体声调制度设整个立体声复合信号的调制度为100%（±75KHz频偏）其中：导频信号占10%（±7.5KHz频偏）主、副信号的合成信号占90%（±67.5KHz频偏）以此主、副信号的合成信号作为100%(±67.5KHz频偏) ,那么，30%的调制度则为±20.25KHz.对于不同的调制方式，其频偏的分配如下表所示。
5.1.2 标准测试频率测试频率规定为：88、98、108MHz。
标准测试频率规定为：98MHz。
客户有不同要求时按客户要求执行。
5.1.3 标准输入信号电平标准输入信号电平规定为71dBf（≈66dBuV/EMF）5.1.4 标准负载测量电性能时应该用阻值等于扬声器标称阻抗的纯电阻（误差为 2%）代替扬声器做负载测量声性能，且应按扬声器的标称阻抗计算相应的电压值。
5.1.5 标准输出功率接收机的输出用加到扬声器上的功率来表示或者用标准负载上所消耗的功率来表示。
根据接收机的类别一般可用5mM 10mM 50mM和500mM 作为标准输出功率，其中50mM为优选值。
对于更大功率输出的接收机，可用比标称有用功率低10dB的功率作为标准输出功率。
根据公司产品的特点，一般定义为1W，产品规格有定义的，以产品规格为准。
5.1.6 音效处理功能的设置1)均衡（BALANCE EQUALIEER），低音（BASS）和高音（TREBLE）旋钮置于中心位置；2)音调（回音/ECHO、变调/KEY/TONE等）控旋钮置于中心位置，软件调节的应处于不影响音频特性输出的位置；3)环绕（SURROUND）、升频/降频（UP SAMPLING /DOWN SAMPLING）等声场处理功能关闭。
收音机指标测试方法及仪器一、仪器1：双踪示波器2：失真仪3：双针毫伏表4：电源5：高频信号发生器6：低频信号发生器二、测试方法FM指标测试1：最大灵敏度将高频信号发生器发射90MHz频率，调制度 KHz，调制频率1KHz，被测机也调到90MHz的接收频率，电位器开到最大，调节高频信号发生器的输出电平，使毫伏表的指针指到标准输出，此时高频信号发生器的dB数即是最大灵敏度。
2：-30DB实用灵敏度将高频信号发生器发射90MHz频率，调制度 KHz，调制频率1KHz，被测机也调到90MHz的接收频率，调节高频信号发生器的输出电平（假设20dB），此时调节被测机电位器使毫伏表的指针指到0dB，去调制，调节毫伏表的旋扭倒腿三挡，此时看毫伏表的指针是否指到0dB，若指针未到0dB，则降低高频信号发生器的输出dB数，若指针超过0dB，则提高高频信号发生器的输出dB数再重测，直到毫伏表的指针指到0dB，此时高频信号发生器的输出dB数为-30dB实用灵敏度。
3：-3DB极限灵敏度将高频信号发生器发射98MHz频率，调制度 KHz，调制频率1KHz，调制电平60dB，被测机也调试到98MHZ 的接收频率，调节被测机电位器使毫伏表的指针指到0dB，降低高频信号发生器的调制电平，使毫伏表的指针降低3dB，此时高频信号发生器的输出dB数为-3dB极限灵敏度。
4：IF中频频率将高频信号发生器发射90MHz频率，调制度 KHz，调制频率1KHz，被测机也调到90MHz的接收频率。
电位器开到最大，此时将高频信号发生器发射的中频频率，调节高频信号发生器的输出电平，使毫伏表的指针指到标准输出。
再细调高频信号发生器的发射频率，使毫伏表的指针指到最高，此时高频信号发生器的发射频率即为IF中频频率。
5：中频抑制将高频信号发生器发射90MHz频率，调制度 KHz，调制频率1KHz，被测机也调到90MHz的接收频率，电位器开到最大，调节高频信号发生器的输出电平，使毫伏表的指针指到标准输出，（即为最大灵敏度，读取其dB 数）。
FM（調頻）收音機的基本原理和各項指標的測試方法FM（調頻）收音機的基本原理和各項指標的測試方法一、FM（調頻）基本原理：調頻（FM）是用音頻信號去調製高頻載波的頻率，使高頻載波的頻率隨信號而有規律的變化，載波的幅度保持不變。
無線電廣播的過程是：首先利用話筒將聲音變成音頻電信號，經音頻放大器放大後送往調製器，對高頻載波信號進行調製，從調製器輸出的調副或調頻信號再經過高頻放大器放大後送到發射天線，將載有聲音“資訊”的無線電波發出。
二、優點：1.抗幹擾能力好2.頻帶寬，音質好3.頻道容量大,解決電臺擁擠問題三、FM 調頻收音（ FM ，FREQUENCY MODULATION )的測試項目和方法：1.FM頻率範圍( FM RANGE )要求：頻偏：22.5KHZ DEV 調製頻率：1KHZ方法：A扭轉主機台鈕轉最低點.B調整RF頻率.使收音機得到最強的信號(失真最小)此時的頻率為低端C.將台鈕至高端,同樣的方法得到高端頻率D,低端-高端為全頻覆蓋範圍.2 最大靈敏度( MAX SENS )要求：頻偏:22.5KHZ DEV，調製頻率為:1KHZ，測試頻率:90MHZ、98MHZ. 106MHZ。
定義：收音機在最大音量時，輸出信號強度達到標準功率時輸入信號的強度要求：調製度22.5KHZ，調製頻率為1KHZ方法：A.同調（使測試機與RF信號發生器的頻率基本一致頻率）90MHZ、98MHZ、106KHZ.失真最小B.將音量（VR）最大，變調電平（ATT）值，使毫伏表指標回到（REF O/P）時的dB數就是最大靈敏度3.30DB限噪靈敏度(30DB S\N SENS)方法：同調90MHZ、98MHZ、106MHZ.要求：調製度22.5KHZ 調製頻率：1KHZ方法：A.同調（測試機與RF信號發生器的頻率基本一致）頻率90MHZ,98MHZ, 106MHZB首先測出它們的最大靈敏度，增加DB數，將音量調到標準輸出，關掉調製度（MOD）C衰減毫伏表VTVM下降的數值剛好為30dB，看指標能否回到標準輸出如果沒有回到標準輸出：，減少電平DB數使它達到如果超過標準輸出：增加電平DB數例如：標準輸出為0.632V -4DB,電平數為21DB假如衰減30BD剛好在-4DB處,然後ATT值21DB. 21DB就是測試機的限噪靈敏度注意：測試FM的時候.高頻信號發生器應連接至到收音機FM天線PCB板,輸入端,斷開天線拉杆天線,地線則需要接至收音機高頻放大的地線,一般為PVC地線.4.中頻頻率/中頻抑制( IF FREQUENCY/IF REJECTION)要求：調製度為22.5KHZ，調製頻率為1KHZ。
汽车收音机测试方法硬件测试主要是测试收音机的物理部分，包括天线、信号接收和放大电路、音频电路等。
软件测试则是测试收音机的功能和性能，包括音质、信号接收灵敏度、程序设置等。
以下是一些常用的汽车收音机测试方法：1.天线测试：通过测试天线连接是否良好，确认天线线路是否有开路或短路等情况。
可以使用天线信号测试仪或者万用表进行测试。
2.信号接收测试：安装好天线后，可以在不同地理位置和环境条件下测试信号接收的灵敏度和稳定性。
可以调节收音机频率，检查信号接收是否清晰、稳定。
3.音质测试：通过调节音量和音质设置，检查收音机的音质是否清晰、音调是否准确、无杂音和失真等现象。
4.频率范围测试：设置收音机在不同频率下接受广播信号，检查收音机的频率范围是否可达，是否能接收到不同频率下的广播信号。
5.扫描和保存测试：测试收音机的自动扫描功能，是否能自动到信号强度较强的广播电台，并能够保存在预设频道中，方便以后直接调取。
6.噪声测试：测试收音机在不同情况下的噪声情况，例如汽车行驶过程中的噪声、发动机噪音等，检查收音机在这些环境下是否能够正常工作。
7.电源测试：通过测试收音机的电源供应是否正常，以及各个电路的工作电压是否符合要求。
8.耐久性测试：通过进行长时间使用测试，检查收音机在长时间使用下是否能够正常工作，如是否会出现过热、音频失真等现象。
9.软件功能测试：测试收音机的功能设置是否完善，如调节音量、平衡、混响等功能，以及是否能够正常切换频道、调整频率等。
10.用户体验测试：测试收音机的易用性和用户体验，如控制按钮的灵敏度、显示屏的视角度和显示效果等。
在进行汽车收音机测试时，可以使用专业的测试仪器和设备，如音频信号发生器、信号放大器、频谱分析仪等，以确保测试结果的准确性和可信度。
同时，也可以参考相关的技术标准和规范，如国际电工委员会（IEC）的标准等。
总之，汽车收音机测试是确保收音机正常工作和性能优良的重要环节，通过以上的测试方法，可以全面评估收音机的质量和性能，并在生产过程中进行必要的调整和改进。

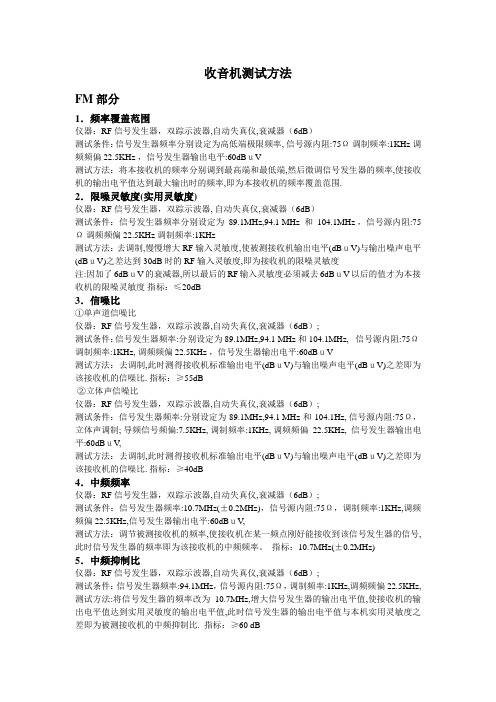

收音机测试方法FM部分1．频率覆盖范围仪器：RF信号发生器，双踪示波器,自动失真仪,衰减器（6dB）测试条件：信号发生器频率分别设定为高低端极限频率, 信号源内阻:75Ω调制频率:1KHz 调频频偏22.5KHz ，信号发生器输出电平:60dBｕV测试方法：将本接收机的频率分别调到最高端和最低端,然后微调信号发生器的频率,使接收机的输出电平值达到最大输出时的频率,即为本接收机的频率覆盖范围.2．限噪灵敏度(实用灵敏度)仪器：RF信号发生器，双踪示波器, 自动失真仪,衰减器（6dB）测试条件：信号发生器频率分别设定为89.1MHz,94.1 MHz和104.1MHz ，信号源内阻:75Ω调频频偏22.5KHz 调制频率:1KHz测试方法：去调制,慢慢增大RF输入灵敏度,使被测接收机输出电平(dBｕV)与输出噪声电平(dBｕV)之差达到30dB时的RF输入灵敏度,即为接收机的限噪灵敏度注:因加了6dBｕV的衰减器,所以最后的RF输入灵敏度必须减去6dBｕV以后的值才为本接收机的限噪灵敏度指标：≤20dB3．信噪比①单声道信噪比仪器：RF信号发生器，双踪示波器,自动失真仪,衰减器（6dB）;测试条件：信号发生器频率:分别设定为89.1MHz,94.1 MHz和104.1MHz, 信号源内阻:75Ω调制频率:1KHz, 调频频偏22.5KHz ，信号发生器输出电平:60dBｕV测试方法：去调制,此时测得接收机标准输出电平(dBｕV)与输出噪声电平(dBｕV)之差即为该接收机的信噪比. 指标：≥55dB②立体声信噪比仪器：RF信号发生器，双踪示波器,自动失真仪,衰减器（6dB）;测试条件：信号发生器频率:分别设定为89.1MHz,94.1 MHz和104.1Hz, 信号源内阻:75Ω，立体声调制; 导频信号频偏:7.5KHz, 调制频率:1KHz, 调频频偏22.5KHz, 信号发生器输出电平:60dBｕV,测试方法：去调制,此时测得接收机标准输出电平(dBｕV)与输出噪声电平(dBｕV)之差即为该接收机的信噪比. 指标：≥40dB4．中频频率仪器：RF信号发生器，双踪示波器,自动失真仪,衰减器（6dB）;测试条件：信号发生器频率:10.7MHz(±0.2MHz)，信号源内阻:75Ω，调制频率:1KHz,调频频偏22.5KHz,信号发生器输出电平:60dBｕV,测试方法：调节被测接收机的频率,使接收机在某一频点刚好能接收到该信号发生器的信号,此时信号发生器的频率即为该接收机的中频频率。
收音机的性能指标测试原理
收音机的性能指标测试原理是通过对其接收和处理无线电信号的能力进行评估。
以下是几个常用的性能指标及其测试原理：
1. 灵敏度：收音机接收信号的灵敏度表示其能捕捉到弱信号的能力。
测试原理是向收音机的天线输入一个已知强度的信号，然后逐渐减小信号强度，直到收音机无法正确进行解调。
记录下此时的信号强度，即为收音机的灵敏度。
2. 选择性：选择性表示收音机对不同频率信号的抑制能力，即当收音机接收到一个频率信号时，其对其他频率信号的抑制程度。
测试原理是通过向收音机输入多个信号，其中一个为主要信号，其他为干扰信号，然后测量主要信号解调的质量以评估选择性。
3. 抗干扰性：抗干扰性表示收音机对干扰信号的抵抗能力。
测试原理是向收音机输入干扰信号，在干扰信号强度逐渐增加的情况下检测收音机的解调质量。
干扰信号强度达到一定程度时，解调质量开始下降，记录下此时的干扰信号强度，即为收音机的抗干扰性能。
4. 动态范围：动态范围表示收音机对于强信号和弱信号之间变化范围的处理能力。
测试原理是向收音机输入一个强信号，然后再加入一个弱信号，通过测量强信号和弱信号的解调质量来评估收音机的动态范围。
5. 频率稳定度：频率稳定度表示收音机在长时间使用过程中的频率漂移程度。
测试原理是将收音机接收到的信号与一个稳定的标准信号进行比较，通过测量信号之间的频率差异来评估收音机的频率稳定度。
以上是一些常见的收音机性能指标测试原理，通过这些指标的评估可以了解收音机在不同方面的性能表现。
AM收音机测试方法1.适用范围：此测试方法适用于朝日牌子的，接收频率为150KHz-30MHz范围，长波（LW）、中波（MW）、短波（SW）、等波段的调幅收音机，为了性能的比较，作为标准测试方法。
2.有关测试的一般规定：（1）电压值和电流值，在测试中以有效值（RMS）表示电压值、电流值。
（2）电平表示方法：电功率、电压及电场强度用电平分贝0（dB）表示的时候参考照下表：表1（3）标准假负载：使用等于扬声器标准阻抗值的电阻作标准假负载，假负载的误差为±5%。
（4）标准实验状态充分屏蔽外部电场，密封室温度20℃、湿度65%。
没有特别指定的时候在温度10°C-35°C，湿度45-85%的状态下进行有关测试比较好，有音质调整开关的机子开关需调至机子音频特性为平坦状态下测试。
（5）电源：（AC/DC式、DC式、AC式）接收机分三种情形考虑使用测试的电源：A．只有一种AC式电源机子时，使用机子上标称标准电源、电压及工频作为测试用电源。
有二种以上AC式电源的机子，可以使用任意使用一种机子标称的电源作为测试电源。
B．只有DC式电源的机子，使用该DC电压值作为测试电源，电源波动在±2%内。
C．A C/DC两用的机子，若没有特别指定可以使用DC来测试，但是使用AC与DC测试S/N、输出功率，交流声寄生调制的数值相差大时，需要使用AC电源测试。
（6）准调制度及调制信号：没有特别指定的时候使用范围30%调制度，400Hz音频调制信号。
（7）标准输出功率：一般情况下，机子的10%THD最大输出功率为5W以下时，使用50mW作为标准为标准输出功率，5W以上时，用500mW作为标准输出功率（规格书有标准功率则用规格书标准功率）。
（8） 用环形天线发射试验电场：用条形天线感应环形发射天线的某一点的电压作为环形天线发射的电磁场在该点的等价电场强度，这感应电压是由环形天线与标准信号发生器（SSG ）共同作用产生的电磁场而来的，下图表示接收机子的条形天线的中心成一直线并且条形天线和环形天线成直角。
收音机和放音机的测试指标敏度：⑴输入1kHz 30%的AM 信号，载波1000kHz，调节音量控制到标准电平输出。
⑵取消AM（AM OFF），MV 表逆时针旋两档（每档10dB）⑶增加输入信号电平和调节音量控制维持输出标准电平，此时信号发生器上的输出电平为接收机的20dB 噪限灵敏度2. S/N：⑴输入1000kHz，AM（1kHz 30%）信号，使达到标准输出电平⑵ AM OFF，测接收机的噪声输出电平，两值差为S/N3. 选择性：⑴输入1000kHz，AM（1kHz 30%）信号，使达到标准输出电平⑵发生器调到990kHz 和1010kHz，增加输出电平使达到标准输出电平⑶两值与1000kHz 的电平值差为本机选择性4. AGC 范围：⑴输入1000kHz，100mV/m，30%的AM 信号，调到标准输出电平⑵输入电平调到使接收机输出电平比标准值低10dB，两信号的输入电平差值为本机的AGC 范围5. SD 灵敏度：输入999kHz 36dB 30%的AM 信号，自动搜台6. 调谐失真：⑴输入1000kHz，5mV/m，30%的AM 信号，调到标准输出电平⑵用失真仪测量谐波失真，用%表示7. 最大有用功率：输入1000kHz，AM（1kHz 30%）信号，逐渐增大音量，使音频输出电压的谐波失真系数达10%，此时的输出功率值二、FM 测试：1. 噪限灵敏度：⑴输入98MHz，1kHz ±75kHz 标准FM 信号，调节音量控制到标准电平输出。
⑵ FM OFF，MV 表逆时针旋三档（每档10dB）⑶增加输入信号电平和调节音量控制维持输出标准电平，此时信号发生器上的输出电平为接收机的30dB 噪限灵敏度2. S/N：⑴输入98MHz，1kHz ±75kHz 标准FM 信号，调整到标准输出电平⑵ FM OFF，测接收机的噪声电压值，两值差为S/N3. 镜像抑制：⑴输入88MHz 或108MHz FM（1kHz ±22.5kHz）信号，调到标准输出电平⑵将输入调到109.4 或129.4MHz 的镜像频率，微调频率使接收机的音频输出最大⑶调输入信号电平使达到标准输出，两信号的电平差为镜像抑制4. 最大有用功率：输入98MHz，FM（1kHz ±22.5kHz）信号，逐渐增大音量，使音频失真率达10%，此时的输出功率即为最大有用功率5. SD 灵敏度：输入98MHz，电平25±10dB 的FM 信号，自动搜台6. 调谐失真：⑴输入98MHz，FM（1kHz ±75kHz）信号，调到标准输出功率⑵测电压谐波失真系数，改变音频到上下限值，测失真系数7. 点灯灵敏度：输入98MHz 的FM 信号，使stereo 灯亮，减小电平到门限电平8. 分离度：输入98MHz 1mV 的FM 信号，使达到标准输出电平，当分别左/右调制时，测差值，即为立体声的左右声道分离度三、放音测试：1. 放音带速允差：用测试带（MTT-111 3kHz），调到标准输出电平，测输出频率计算带速允差=（输出频率-3kHz）/3kHz X100%2. 放音抖晃率：用测试带（MTT-111 3kHz），输出接抖摆仪，读抖摆率，在测试带的开端、中段、尾端分别测试3. 放音信噪比：用测试带（MTT-212 315Hz 0dB），调音量到标准输出电平，用已抹音的空白带，测噪声电平，两者差为S/N4. 放音谐波失真：用测试带（MTT-212 315Hz 0dB），调音量到标准输出电平，用失真仪测试四、A 类收放机指标：1. 频率范围：AM 515~1640kHz FM 87~108.5MHz LW 140~295kHz2. 中频：AM 450±5kHz FM 10.7MHz±0.3MHz3. 噪限灵敏度：AM ≤120uV（41.6dBuV）FM ≤35uV（31dBuV）4. S/N：AM ≥45dB FM ≥50dB5. MW 选择性：≥25dB6. 镜像抑制：AM ≥20dB FM ≥26dB7. MW 的AGC 范围：≥30dB8. SD 灵敏度：FM 25±10dB AM 36±10dB9. 谐波失真：MW ≤7% FM ≤2%10. FM 点灯灵敏度：≥20dB11. FM 分离度：≥20dB12. 放音带速允差：-0.5% +3.5% （3kHz -10dB）13. 放音抖晃率：≤0.18% （3kHz -10dB）14. 放音S/N：≥48dB15. 放音谐波失真：≤2%16. 通道隔离：≥26dB17. 停台灵敏度：FM ≤25dBuV AM ≤80dBuV18. 最大输出功率：6WX2收音机和放音机的测试指标敏度：⑴输入1kHz 30%的AM 信号，载波1000kHz，调节音量控制到标准电平输出。
Rev.:A1变更记录:Rev.:A11. 目的规范RADIOAM/FM的电性能测试方法，正确指导测试人员测试，确保电性能参数测试的规范性和准确性2. 适用范围本标准规定了RADIOAM/FM的电性能参数的测试和要求本标准适用于研发设计、试产、批量生产的RADIO产品的电性能参数测试3. 引用标准GB／T9374-1988声音广播接收机基本参数测量方法GB／9254-1998无线电骚扰限值和测量方法GB/T6163-1985调频广播接收机测量方法GB 2846调幅广播收音机测量方法GB／T17626.电磁兼容试验和测量技术4．测量条件4.1 环境条件：温度：15～35℃湿度：25～75％大气压力：86～106kPa屏蔽室：为使测量不受外界电磁场干扰的影响，以保证测量的准确性，测量应在屏蔽室内进行。
在标准测量范围内要求屏蔽室对外界电磁干扰的衰减为60～100dB。
4.2 所有测量均需在待测产品和测量仪器预热15分钟后进行。
4.3测试时用AC电源，必须经标准电源稳压器，电压值为额定电压± 2%内，频率 50H Z 或60H Z，测试时用直流电源，必须采用标准直流稳压电源或最新标准电池。
4.4 TONE控制最高，BASS TREBLE EQ中间为准。
4.5各测试仪并联于负荷中，测试必须将输出接到负载(代替喇叭)，耳机输出一般按32Ω或16Ω。
4.6音频额定输出功率大于1W时，标准输出定为500mW，100mW 到1W之间定为50mW，100mW以下为5mW，耳机为1Mw,其标准输出为V = PR 。
5．测试报告《AM/FM新品电性能测试报告》6. 测试方法及参数要求（AM）6.1．信号输入方式是环形天线；调变以30%，1000H Z 作普通标准6.2．环形天线与接收机条状或环形天线必须中央垂直，是其中心相隔60CM， SSG(信号产生器)必须扣减26dB为接收机处电场强度。
6.3．电调谐AM不要微调SSG频率，如：主机为1000KHz，则SSG就为1000KHz。
FM参数测试方法：1、噪限灵敏度（使用灵敏度）静噪灵敏度（S/N为50dB）信噪比信号发生器：1KHz调制频率，±75KHz（AEC）频偏，其他机型22.5KHz频偏，载频分别为90.1MHz、98.1MHz、106.1MHz，输入电平66EMF dBu；EUT：频率分别调谐到90.1MHz、98.1MHz、106.1MHz，音量调到满格；音频分析仪：200Hz HPF、15KHz LPF，选择ACV档――REL dB，选择S/N档；此时将信号发生器FM-SIG关闭，待音频分析仪上显示的S/N值后，调节信号发生器的输出直至S/N的值为30dB，记录此时信号发生器的输出电平。
2、-3dB极限灵敏度定义：使标准输出下降3dB，高频信号的电平值即“限幅灵敏度”（考察弱信号时收音机的接收能力）。
音量-标准输出。
RF信号-60dB（1MV）、1KHZ、+22.5KHZ。
固定频点于中端测量频率点，接收机调整接收在中端测量频率点，使输出为标准状态（视此时为0dB）。
降低RF输出电平，使接收输出下降3dB，此时的RF电平即为限幅灵敏度。
3、频率响应(FREQUENCY RESPONE)-3dB频率响应(-3 dB FREQUENCY RESPONE)⑴在接收机的中端测量频率，标准测量条件下加上预加重进行测量，且高频信号发生器需外接音频信号源；⑵在1KHz调制频率时，调节音量控制器至输出达到标准参考输出功率0.5W作为参考0dB；⑶缓慢减小外部调制频率直到输出下降3dB，并记下此时的频率；⑷缓慢增大外部调制频率直到输出下降3dB，同样记下此时的频率；⑸则所记录的频率分别为被测试机-3dB点的频率范围的上下限。
4、失真及过载失真(DISTORTION/RF OVERLOAD DISTORTION)⑴在接收机的中端测量频率点测量；⑵信号发生器设置为调制1KHz、频偏75KHz；⑶调节音量控制器至输出达到标准参考输出功率0.5W(1.4V)；⑷测量高频输入电平为1mV(60dBuV)时的音频失真；⑸提高高频输入电平到100mV(100dBuV)，并重新调整音量电位器，使音频输出为标准输出功率0.5W；⑹测定此时的音频过载失真（10% THD+N）。
收音机性能的测试方法收音机性能的测试方法一．标准测试条件1.标准测试应在网房内进行。
2.测试时周围温度须在20±10℃,湿度控制在80%的范围内。
3.测试时用AC电源﹐须经电源稳压﹐电压值为额定电压值的±2%.频率50HZ或60HZ.测试时用直流电源﹐须采用高稳定度且低内阻的直流电源供给器。
4．收音机额定输出功率大于1W时﹐标准输出为500MW﹐100MW至1W之间定为50MW﹐100MW 以下定为5MW。
5.各测试仪并联于负荷中﹐测试输出须接负载为准﹐耳机输出仅作参考。
6.AM的一般测试条件(1)接收信号方式是环状天线 (IRE LOOP ANT)(2)环状天线与接收机条状天线须垂直﹐且其中心相距60CM﹐因此信号发生器输出信号(RF)强度衰减26dB,为接收机天线处电场强度。
(3)调制度以调制频率为1000HZ作30%的调制。
7.FM的一般测试条件(1)接收信号方式采用FM标准仿真天线(2)连接调频天线须接地。
(3)调制频率为1KHZ﹐频偏为22.5KHZ.8.以上为一般要求﹐客户有另外标准﹐则以客户要求为标准进行。
二．测试标准1.收音机 AM部分1频率范围﹕(Frequency Range)在收音机基本达到温度稳定状态后﹐将收音机置AM波段位置﹐高频信号发生器调制度为30%,调制频率为400HZ﹐输出接环状天线﹐环状天线中心与被测机磁棒距离60CM﹐并互相垂直。
将调谐指针调到最低端﹐调高频信号发生器的频率﹐使收音机达到音频输出最大调谐状态﹐信号输入电平为标准限噪灵敏度电平﹐调节音量控制器﹐使收音机的输出为标准输出﹐此时RF信号的频率就是收音机的低端频率。
将收音机调谐指针调到最高端﹐调RF信号的频率﹐使收音机达到音频输出最大调谐状态﹐此时RF信号的频率就是收音机的高端频率。
2.最大灵敏度 (Maximum Sensitivity)此指的是收音机所有控制装置均放在最大放大位置﹐达到标准功率输出时﹐所需要的最小输入信号电平即为最大灵敏度。
在AM测试条件下﹐中波选600KHZ﹑1000KHZ﹑1400KHZ作为优选测试频率点。
音量调节器最大﹐改变RF信号强度﹐使收音机的输出达标准输出﹐此时RF信号强度扣减26dB２为最大灵敏度﹐单位﹕dB3.有限噪声灵敏度 (Useable Sensitivity 20dB S/N)此指当收音AM的信噪比为20dB时﹐输出标准功率所需要的最小输入信号电平。
其测量装置及测量方法与第二项相同﹐如用1000KHZ测量时﹐把收音机调谐到1000KHZ ﹐调节RF信号的频率为1000KHZ﹐输出电平可先调高些约90dB﹐细调频率使喇叭听到信号声时﹐再细调使输出最大﹐关小音量(音调控制器推到中间位)使毫伏表刚好显示为标准输出电压﹐然后用高频发生器去调制﹐这时收音机只有噪声输出﹐用标准输出电压与噪声电压之比的公式算出噪声电压﹐查表20dB的比值等于10﹐所以S/N等于20dB时噪声电压应为﹕标准电压/噪声电压=10 得出﹕ V噪=标准电压 / 10 现以标准测量功率为50MW﹐用8Ω喇叭时标准输出电压为632毫伏为例﹐代入上式计算噪声电压﹕由V噪 = 标准电压 / 10 得﹕ V噪 = 632 / 10 = 63.2(毫伏) 计算出噪声电压为63.2毫伏。
以此可知﹕用高频发生器去调制后﹐只要噪声输出刚好等于63.2毫伏﹐则信噪比便是20dB﹐但在去调制后﹐噪声电压不一定就等于63.2毫伏﹐可能大或可能小﹐如果噪声电压大时﹐加上调制﹐调高些RF信号的输出电平﹐再把音量关小使毫伏表显示输出标准电压﹐再去调制﹐看噪声电压是否为63.2毫伏﹐如果噪声电压不是高而是低时﹐则加上调制适当降低RF信号的输出电平﹐开大音量使输出达到标准电压﹐再去调制﹐看噪声电压是否为63.2毫伏﹐这样反复多次调节后﹐再去调制﹐直到找出噪声电压刚好为63.2毫伏﹐这时RF信号的输出电平则为S/N等于20dB时的限噪灵敏度。
4.中频 (IF Frequency)在AM测试条件下﹐先测出600KHZ频点的20dB S/N灵敏度﹐不改变收音机调谐﹐再将高频信号的600KHZ改为455/465KHZ﹐在20dB S/N灵敏度的基础上增加电平﹐直至收音机输出重新达到标准输出﹐细调455/465KHZ高频频率﹐使接收波形最大﹐最正﹐此时的高频为中频。
5.中频抑制 (IF Rejection)表示收音机抗据中频频率干扰信号串入能力大小的量值﹐是对调谐于某一频率的收音﹐当加入中频频率干扰信号时﹐产生标准功率输出所需要的中频信号电平与调谐频率点的最大灵敏度电平之差的dB数﹐即为中频抑制。
其测试是收音机与高频发生器同谐于600KHZ﹐音量控制开最大﹐改变RF信号的强度﹐使收音机输出为标准输出﹐然后将RF信号的频率600KHZ改为该收音机的AM中频﹐此时增加RF信号的输出强度﹐使收音机恢复到原来的标准输出﹐则所增加的输出信号强度为中频抑制。
单位﹕dB6.镜像抑制 ( Image Rejection)其表示收音机抗据镜像频率干扰信号串入能力大小的量值﹐主要鉴加高频回路或天线回路对镜像信号的抗据能力。
镜像频率﹕是指频率高于本机振荡频率一个中频(如中频455KHZ)的干扰信号频率﹐故镜像频率比接收信号频率则高2倍中频(如中波则高910KHZ)。
３其测试是收音机与高频信号发生器同谐于1400KHZ﹐音量控制开最大﹐改变RF信号的输出强度﹐使收音机输出为标准输出﹐然后将RF信号的频率1400KHZ加两倍中频﹐此时增加RF信号的输出强度﹐使输出恢复到原来的标准输出﹐则所增加的输出信号强度为镜像抑制﹐单位﹕dB7.通频带 (-6dB Band Width)就是单信号选择性为0dB处﹐最靠近调谐点的两个偏调频率点间的频带﹐称为整机通频带﹐用KHZ表示。
其测试是收音机与高频信发生器同谐于1000KHZ﹐音量制开最大﹐调节RF信号的输出强度使收音机输出为标准输出﹐然后增加RF信号输出强度的一倍(即6dB)﹐此时输出音频功率会增大﹐再偏调RF信号的频率﹐在调谐点两侧偏调﹐使输出音频功率下降到原标准输出时﹐此时两个频率点间的频带﹐( Δf = f1 – f2 )即为整机通频带。
8.选择性 (ACA)表示收音机从干扰信号中选择有用信号的能力﹐主要是鉴别收音机中频回路特性的好差。
其测试是收音机与高频发生器同谐于1000KHZ﹐音量控制器最大﹐调节RF信号的输出强度﹐使输出为标准输出﹐然后把RF信号的频率1000KHZ偏调±10KHZ﹐增加RF信号的输出强度﹐使接收机输出恢复到原来的标准输出﹐此时所增加的信号强度为选择度﹐单度﹕dB 9.信噪比 (S/N Ratio @ 5MV )就是收音机输出信号电压与噪声电压之比的dB数.其测试是调整在接收机1000KHZ的信号点﹐RF信号的输出电平为100dB﹐调节音量控制器﹐使收音机输出为标准输出﹐然后去调制﹐此时为噪音输出。
标准输出功率相应电压与噪声之比的dB数即为信噪比。
10.自动增益控制特性 (AGC Figure of Merit @ 100MV )其指收音机天线输入信号强度改变时﹐能自动压缩输出信号变化量的能力.其测试是指收音机与高频信号同谐于1000KHZ测试点﹐RF信号的输出强度为100MV(相当于126dB,没有126dB的高频信号发生器﹐可将环形天线靠近收音机AM天线﹐60CM距离约26dB当量)﹐调节音量控制器使输出为标准输出﹐然后降低RF信号的输出强度﹐使收音机的输出下降10dB﹐此时信号发生器所降低的dB数即为AGC控制范围﹐标准﹕ LIMIT>30dB 11.标称失真 (Distortion @ 5MV)指收音机接收信号在标准输出时的信号失真。
其测试是收音机与高频发生器同谐于1000KHZ﹐RF信号的输出强度为100dB﹐音量控制使收音机输出为标准输出﹐失真仪指示的即为标称失真。
单位﹕ %12.过载失真 (Over Load Distortion @ 100MV ﹑ 80% MOD)此为强信号状态下失真。
其测试是收音机与高频发生器同谐于1000KHZ频率点﹐RF信号的输出为126dB﹐调制度为80%﹐音量控制使收音机输出为标准输出﹐失真仪指示的即为过载失真。
13. HUM AND NOESE AT MIN / MAX VOLUME此为﹕最小/最大音量时的 (交流哼及噪声) 电压其测试是收音机与高频发生器同谐于1000KHZ频率点﹐RF信号输出为126dB﹐30%的调制４度﹐音量控制在最小或最大﹐然后去调制﹐观察毫伏表的刻度值即为最小或最大”哼”电压值。
14.调制哼 (Modulation Hum @ 5MV)表示交流供电收音机本机振荡被交流调制后产生的交流声的影响程度。
其测试是收音机与高频发生器同谐于1000KHZ频率点. RF信号的输出强度为100dB﹐音调控制器在高低音最大提升位置﹐调节音量控制器﹐使收音机达到标准功率输出。
