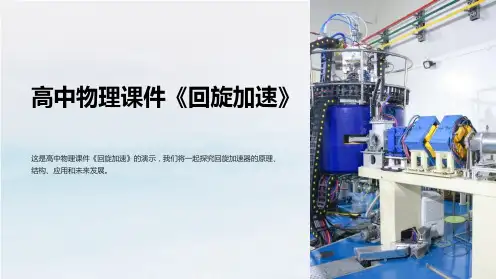

高中物理课件《回旋加速》
这是高中物理课件《回旋加速》的演示，我们将一起探究回旋加速器的原理、 结构、应用和未来发展。
引言
了解回旋加速器的基本概念，探究其在粒子物理研究中的研究意义。
回旋加速器的原理
探索回旋加速器的两种工作模式：场向模式和同步加速模式。
回旋加速器的结构
1
实际应用
2
探索回旋加速器在实际领域中的应用， 如核物理研究、医学应用和环境污染监
测。
基本构造
了解回旋加速器的基本构造和组成部分。
回旋加速器的未来
大型粒子加速器
展望未来可能建造的更大型粒子加速器，以推动科学研究的进一步发展。
人类科技发展的影响
探讨人类科技发展对回旋加速器及其应用可能带来的影响。
总结
回顾回旋加速器的基本原理、应用和未来发展，并展望回旋加速器可能带来 的新发展。
参考文献
1 相关书籍
通过阅读相关的书籍来深入了解回旋加速器的知识。
2 网络资料
借助互联网中的相关资料来拓宽视野。
3 其他参考文献
参考其他

《回旋加速器》ppt 课件
xx年xx月xx日
• 回旋加速器简介 • 回旋加速器的工作原理 • 回旋加速器的应用 • 回旋加速器的挑战与未来发展 • 结论
目录
ห้องสมุดไป่ตู้
01
回旋加速器简介
回旋加速器的定义
01
回旋加速器是一种利用磁场和电 场对带电粒子进行加速的装置， 通常用于高能物理实验和放射性 治疗等领域。
03
回旋加速器的应用
核物理研究
核物理实验
回旋加速器是进行核物理实验的重要 工具，如研究原子核的结构、衰变等 。
探测放射性粒子的性质
利用回旋加速器产生的粒子束，可以 探测和研究放射性粒子的性质，如能 量、寿命等。
核能研究
回旋加速器在核能研究中也有广泛应 用，如研究核聚变、核裂变等。
探测暗物质
回旋加速器产生的粒子束可以用于探 测暗物质，帮助科学家更好地理解宇 宙的构成。
