地震检波器

五种地震检波器地震检波器是一种将机械振动转换为电信号的地震勘探专用振动传感器，是槽波地震勘探仪器中接收地震信号的个器件，它的性能会影响地震勘探结果。

煤矿井下地震信号的信噪比较低、波形场复杂、地震勘探条件复杂，因此研制针对于槽波地震勘探的检波器非常重要。

实际勘探中应用为广泛的地震检波器为动圈式地震检波器。

随着技术和方法的不断创新，检波器类型越来越丰富。

我国开展了许多针对地震检波器的应用研究和试验工作，研究了三分量MEMS地震检波器、光学地震检波器、压电式地震检波器、电化学地震检波器等新型检波器。

1、动圈式地震检波器根据资料显示，大部分槽波勘探都是使用动圈式地震检波器，它属于速度型地震检波器。

在使用动圈式地震检波器进行槽波地震探测时，经常检测到一种频率为400Hz 的形似自激振荡或感应干扰的现象。

经研究发现，它是由于两分量速度检波器中检波器芯体的高频谐振引起，术语称之为检波器二次谐振。

速度检波器的二次谐振属于机械谐振范畴，二次谐振现象在各种型号的动圈式地震检波器产品上都存在。

对于精度要求较高的槽波地震勘探而言，这种高频谐振就变得十分有害而不容忽视。

对于检波器的二次谐振现象，可以改用加速度检波器芯体，这样可以从根本上解决这个问题。

2、光学地震检波器光学地震检波器主要是利用光波敏感元件的特性研制的，根据传感机理的不同可以分为强度调制型、光纤光栅型、马赫–曾德尔干涉型、迈克尔逊干涉型、萨格纳克干涉型、法布里珀罗干涉型、光纤激光型以及光栅型等，各种类型的光纤地震检波器研究取得了不少实验室及实际应用成果。

光学检波器具有灵敏度高、安全可靠、频带宽、动态范围大、适应性强等优点。

光学检波器有较强的抗电磁干扰能力，是未来地震检波器有可能采用的主要技术之一。

但光学检波器制作工艺难度大、成本高，目前广泛应用于井下槽波地震勘探尚有难度。

3、电化学地震检波器电化学地震检波器是利用电化学原理，将振动信号转换为电信号的检波器。

近年来，通过技术改进已经成功研制了实用的电化学地震检波器，并实现了产品化。

地质勘探中的仪器设备地质勘探是指通过不同的方法，了解地球内部结构和地下资源分布的一种科学研究。

在地质勘探的过程中，仪器设备起到了至关重要的作用。

本文将就地质勘探中的仪器设备进行介绍。

一、地震勘探仪器地震勘探是一种通过测量地球中的地震波传播和反射来获取地下结构信息的方法。

地震仪器在地震震源和检波器之间进行的数据传输起到至关重要的作用。

常见的地震勘探仪器有地震震源、地震检波器和地震记录器等。

1. 地震震源地震震源是产生人工地震波的设备，通常是由爆炸物或震源车辆组成。

地震震源的形式多样，如压电源、炸药震源和振动源等。

通过产生地震波，地震震源可以帮助勘探者测量地下岩石的速度、密度和其他物理特性。

2. 地震检波器地震检波器是用于接收地震波传播过程中的反射或折射信号的仪器。

常见的地震检波器包括地震观测井、地震阵列和地震测深仪等。

地震检波器可以将地震信号转化为电信号，为勘探者提供参考依据。

3. 地震记录器地震记录器用于记录地震信号，并将其转化为地震图像或数字数据。

地震记录器可以通过多种方式储存数据，如磁带式地震记录器、数字地震记录器和地震数据采集系统等。

地震记录器的使用可以帮助勘探者分析地下结构和探测地下资源。

二、重力测量仪器重力测量是一种利用重力场的变化来推测地下岩石质量的方法。

通过重力测量仪器，勘探者可以测量地下岩石的密度和分布情况。

重力测量仪器主要包括重力计和全球导航卫星系统（GNSS）等。

重力计可以通过测量地面上的重力加速度变化来获得地下岩石的质量信息。

GNSS可以通过测量地表的重力场变化，推断地下岩石的密度分布情况。

三、电磁测量仪器电磁测量是一种通过测量地下岩石的电导率和介电常数来推测地下结构的方法。

电磁测量仪器主要包括电磁感应仪和电测深仪等。

电磁感应仪通过产生高频电磁场，测量地下岩石对电磁场的响应来推断地下构造。

电测深仪是一种用于探测地下电阻率的仪器，通过测量电流传输的速度和电流对电压的响应，可以推断地下岩石的电导率。

2024年油气勘探用地震检波器市场规模分析1. 引言地震检波器是油气勘探领域中不可或缺的重要工具，用于记录地震波在地下岩石中的传播和反射情况，从而确定地质结构和油气资源的位置与分布。

本文对油气勘探用地震检波器市场规模进行详细分析，以帮助企业了解市场现状、发展趋势和机遇。

2. 市场规模概述据统计数据显示，全球油气勘探用地震检波器市场在过去几年保持了稳定增长。

市场规模主要由采购单位（如石油公司、地质探测单位等）的需求驱动，同时受油气勘探投资的影响。

3. 市场主要细分领域油气勘探用地震检波器市场主要包括以下几个细分领域：3.1 传感器类型传感器是地震检波器的核心组件，根据其工作原理和应用场景的不同，可以分为压电式传感器、光纤传感器和MEMS传感器等。

不同类型的传感器在市场中占据不同的份额。

3.2 使用方式地震检波器的使用方式主要分为手持式和固定式。

手持式地震检波器适用于野外勘探和易于移动的场景，而固定式地震检波器则用于长期固定在地下，进行连续监测。

3.3 区域分布油气勘探用地震检波器市场在全球范围内分布广泛，主要集中在油气资源丰富的地区。

北美、中东、亚洲和欧洲等地都是重要的市场。

4. 市场动态因素油气勘探用地震检波器市场的规模发展受到多种因素的影响，包括以下几个方面：4.1 油气勘探投资油气勘探的投资规模是市场发展的主要动力之一。

随着全球能源需求的增长和油气资源的减少，各国纷纷增加勘探投资，推动了地震检波器市场的扩大。

4.2 技术创新地震检波器技术的不断创新也是市场规模增长的重要因素。

新型传感器、数据处理算法和成像技术的应用，提高了勘探效率和精度，促进了市场的发展。

4.3 政策支持一些国家和地区出台了鼓励油气勘探和开发的政策措施，包括减税、补贴和减少审批时间等。

这些政策支持也有助于推动地震检波器市场的增长。

5. 市场竞争格局油气勘探用地震检波器市场竞争激烈，主要存在以下几个特点：5.1 企业竞争情况市场上存在众多地震检波器供应商，其中一些企业具有较强的研发能力和市场拓展能力，占据主导地位。

地震勘探检波器的工作原理地震检波器的理论基础地震检波器是将地表振动变为电信号的一种传感器，或者说地震检波器是把机械振动转化为电信号的机电装置，以最大的逼真度产生地面运动垂直分量的电模拟。

每一个现代地震检波器都是有机械部分和其相连的具有电负载的机电转换器所组成，地震检波器的电学部分和机械部分组成一个整体。

要求它的振幅——频率响应在有意义的频率内是线性的，相位的响应也是线性的。

根据机电转换原理，可把常用的检测器分为三类：即变磁通式（或动圈式）、变磁阻式、压电式。

由于动圈式检波器的输出电压与线圈相对磁铁的运动速度成正比，这种检波器也叫速度检波器。

我国路上地震勘探工作大部分使用变磁通式的检波器。

根据用途不同，也可把地震检波器分为地面检波器、沼泽检波器和井中检波器等。

一个振动系统，它是由一个质量M ，一个弹簧和一个阻尼器Z 组成，地震检波器的装置如图1-1所示，地震检波器的外壳安置在地面上（或沉没于井中），于是，假设外壳的运动精确地重复着地面运动，外壳上具有伸长系数K 的弹簧悬挂着称为惯性质量的重荷M ，为了使用权惯性质量的振动平静下来，惯性质量中被放在胶质液体中，当外壳和惯性质量M 产生相对位移时，在其电极上造成某个电动热E 。

在地震勘探检波器中，主要应用各种感应转换器，在感应转换器中，根据电磁感应，将机械振动变成电震荡，感应机电转换器可以作为与质量M 紧密相连的线圈和与外壳相连的永久磁铁之和（或者反过来），线圈在磁铁的磁场中移动时，在线圈内就发生电动势，转换器线圈内阻在内的某个电阻Z 与转换器两极相连。

可以把地震检波器作为机电系统来研究，这里，某个激发函数()t ζ——例如外壳（地面）对固定读书系统的位移速度，作用于这个系统的输入端，在地震检波器的输出端发生从其电学部分中的负载电阻取得的某个变化的电压()t U ，地震检波器数学模型应该确定这些值之间的关系。

地震检波器的数学模型 为了建立地震检波器的运动数学模型，先讨论其中的作用力。

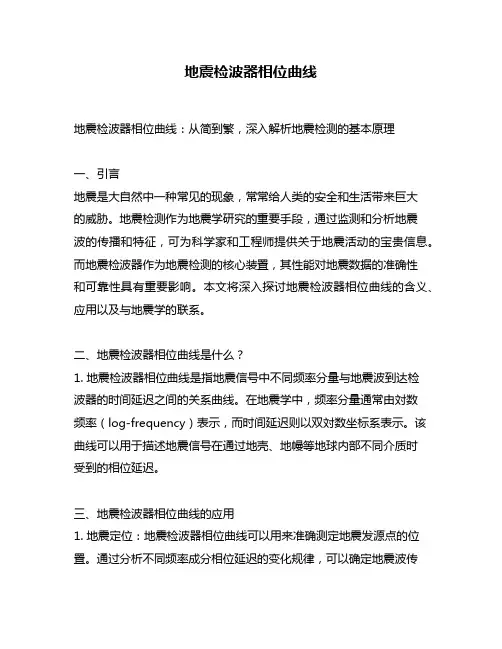

地震检波器相位曲线地震检波器相位曲线：从简到繁，深入解析地震检测的基本原理一、引言地震是大自然中一种常见的现象，常常给人类的安全和生活带来巨大的威胁。

地震检测作为地震学研究的重要手段，通过监测和分析地震波的传播和特征，可为科学家和工程师提供关于地震活动的宝贵信息。

而地震检波器作为地震检测的核心装置，其性能对地震数据的准确性和可靠性具有重要影响。

本文将深入探讨地震检波器相位曲线的含义、应用以及与地震学的联系。

二、地震检波器相位曲线是什么？1. 地震检波器相位曲线是指地震信号中不同频率分量与地震波到达检波器的时间延迟之间的关系曲线。

在地震学中，频率分量通常由対数频率（log-frequency）表示，而时间延迟则以双対数坐标系表示。

该曲线可以用于描述地震信号在通过地壳、地幔等地球内部不同介质时受到的相位延迟。

三、地震检波器相位曲线的应用1. 地震定位：地震检波器相位曲线可以用来准确测定地震发源点的位置。

通过分析不同频率成分相位延迟的变化规律，可以确定地震波传播的路径和速度。

根据地震波的传播速度和到达时间，在地震学中可以通过三角测量方法反推地震发源点的坐标，从而实现地震的定位。

2. 地球内部结构研究：通过分析地震检波器相位曲线，可以了解地球内部不同层次的介质性质，包括界面的厚度、密度变化以及波速梯度等。

地球内部的结构信息对于研究地球演化历史、构造活动以及岩石圈和地幔的动力学行为等具有重要意义。

四、地震检波器相位曲线与地震学的联系1. 地震学是研究地震波及其在地球内部传播的学科。

地震检波器相位曲线的产生和解读正是地震学研究的重要内容之一。

通过观测和分析地震波到达时间和相位延迟的变化，可以揭示地震波的传播规律、地球内部结构以及地震活动的机制。

2. 地震检波器相位曲线也与地震学观测和解释方法密切相关。

地震学研究中经常使用的地震数据处理方法，如震相拾取、震源定位、地震层析成像等，都涉及对地震波到达时间和相位延迟的精确测量和分析。

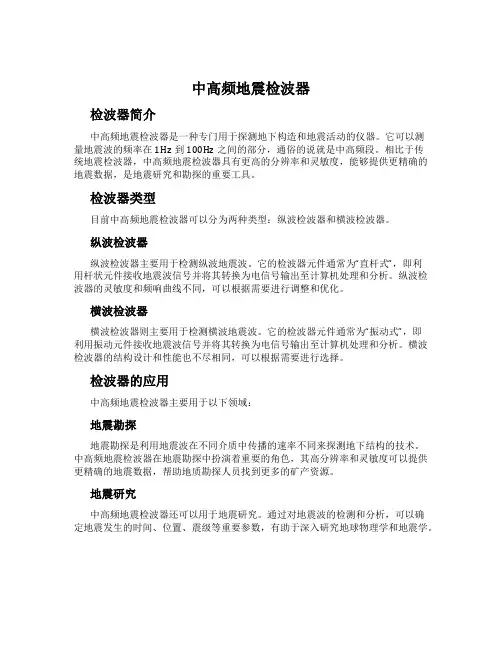

中高频地震检波器检波器简介中高频地震检波器是一种专门用于探测地下构造和地震活动的仪器。

它可以测量地震波的频率在1Hz到100Hz之间的部分，通俗的说就是中高频段。

相比于传统地震检波器，中高频地震检波器具有更高的分辨率和灵敏度，能够提供更精确的地震数据，是地震研究和勘探的重要工具。

检波器类型目前中高频地震检波器可以分为两种类型：纵波检波器和横波检波器。

纵波检波器纵波检波器主要用于检测纵波地震波。

它的检波器元件通常为“直杆式”，即利用杆状元件接收地震波信号并将其转换为电信号输出至计算机处理和分析。

纵波检波器的灵敏度和频响曲线不同，可以根据需要进行调整和优化。

横波检波器横波检波器则主要用于检测横波地震波。

它的检波器元件通常为“振动式”，即利用振动元件接收地震波信号并将其转换为电信号输出至计算机处理和分析。

横波检波器的结构设计和性能也不尽相同，可以根据需要进行选择。

检波器的应用中高频地震检波器主要用于以下领域：地震勘探地震勘探是利用地震波在不同介质中传播的速率不同来探测地下结构的技术。

中高频地震检波器在地震勘探中扮演着重要的角色，其高分辨率和灵敏度可以提供更精确的地震数据，帮助地质勘探人员找到更多的矿产资源。

地震研究中高频地震检波器还可以用于地震研究。

通过对地震波的检测和分析，可以确定地震发生的时间、位置、震级等重要参数，有助于深入研究地球物理学和地震学。

总结中高频地震检波器是地震研究和勘探的重要工具，具有高分辨率和灵敏度的特点，并可以检测不同类型的地震波。

在未来的地震科研和勘探中，中高频地震检波器将发挥越来越重要的作用，有望为我们揭示更多地下结构和地震信息。

第二章地震检波器地震检波器是把传输到地面或水中的地震波转换成电信号的机电转换装置，它是野外地震数据采集的关键部件。

第一节电动式地震检波器工作原理：当地震波到达地面引起机械振动时，线圈对磁铁作相对运动而切割磁力线，根据电磁感应原理，线圈中产生感生电动势，且感生电动势的大小与线圈和磁铁的相对运动速度成正比。

图2-1（a）电动式检波器基本结构图2-1（b）电动式检波器外形图2-2 检波器内各部分的运动关系图2-2 检波器内各部分的运动关系12一、运动方程的建立运动方程反应的是检波器线圈运动与地面运动的关系。

规定：z ——地面产生的向上位移y ——线圈框架（惯性体）的向上位移x ——线圈相对磁铁的向下位移（x ＜0），并且：y z x =+1．弹簧克服惯性体重力后的拉力K FK F kx =- （2-1）2． 线圈受到的电磁阻尼力根据法拉第电磁感应定律，线圈两端输出的电动势为dtdxs dt dx dx d n dt d ne ⋅=⋅==φφ dxd ns φ=称为机电转换系数，也叫空载灵敏度。

线圈中的感应电流为：c o e ei R R R==+式中c R 是线圈内阻，o R 是线圈负载电阻。

感应电流受到的电磁力L F ：dtdx R s R e s i dx d n F L ⋅-=⋅-=⋅-=2φ （2-2） 3． 铝制线圈框架受到的电磁阻尼力当圆筒形铝制线圈框架在磁场中运动时，线圈框架内将产生涡电流。

涡电流产生涡旋磁场，此涡旋磁场与永久磁场相互作用的结果也是阻止线圈框架的运3动，这种电磁阻尼力与线圈框架相对磁铁的运动速度成正比：dtdxF T μ-= (2-3) 根据牛顿第二定律，将式（2-1）、（2-2）和（2-3）相加：2222222()k L T s dxF F F k x R dtd yd z d x M M dt dtdt μ++=-⋅-+⋅⎛⎫=⋅=⋅+ ⎪⎝⎭ 即 222221dtzd x M k dt dx R s M dt x d -=+⋅⎪⎪⎭⎫ ⎝⎛+⋅+μ （2-4） 一般式 2220222dtz d x dt dx h dt x d -=++ω （2-5）MRs h 2/2+=μ——衰减系数，M K /0=ω——自然频率 。

地震检波器原理与结构
感应器是地震检波器的核心部分，主要用来感知地面振动。

感应器通
常由一个质量较大的物体和一个灵敏度较高的传感器组成。

当地面发生振
动时，传感器会感受到振动，并将其转化为电信号。

感应器的灵敏度相当
重要，因为它能够决定地震波的最小记录幅度。

记录器主要用来记录地震波传播过程中的振动情况。

记录器一般由一
个电子振动传感器和一个数据存储设备组成。

传感器会将传感器接收到的
振动信号转化为电信号，并将其传输给数据存储设备。

数据存储设备一般
是一个数字式或模拟式的存储器，可以记录地震波传播过程中的振动参数，如振幅、速度和周期等。

记录器还可以通过无线通信技术将记录的数据传
输给地震观测中心。

除了上述的基本结构，地震检波器还可以有许多其他的组成部分，如
防护外壳、天线、无线通信设备等。

防护外壳主要用来保护地震检波器免
受外界环境的影响，如风雨、灰尘和温度等。

天线用来接收或发送无线信号，以便地震检波器可以与其他设备进行通信。

无线通信设备可以使地震
检波器能够远程传输数据，方便地震观测人员对地震波的监测和分析。

综上所述，地震检波器是一种用于监测地震活动的仪器。

它的原理基
于地震波传播和能量传输的物理特性。

地震检波器主要由感应器、记录器
和电源构成，通过感知地面的振动并记录振动情况，来获取地震活动的相
关信息。

地震检波器的结构可以根据需要进行适当的调整和扩展，以满足
实际的观测需求。

新型MEMS地震检波器的研究近年来，地震活动的频率和强度明显增加，对于地震监测和预警手段的需求也越来越高。

传统的地震检波器利用地震波传播引起的地表震动来监测地震活动，但其体积庞大、布设困难、价格高昂等问题限制了其在地震监测领域的应用。

因此，研究和开发新型MEMS地震检波器具有重要意义。

MEMS（Micro-Electro-Mechanical Systems）是一种微小机械系统，利用微纳尺度的材料、结构和技术制造出具有机械和电子功能的微小设备。

相比传统的地震检波器，MEMS地震检波器具有体积小、能耗低、精度高、响应快等优势，因此成为了地震监测领域的一个研究热点。

目前，研究人员主要关注MEMS地震检波器的设计和制造技术，以及其在地震监测中的应用。

在设计和制造方面，MEMS地震检波器通常由传感器和数据处理器两部分组成。

传感器用于测量地震波的震动信号，并将其转换为电信号；数据处理器则对传感器采集到的信号进行处理和分析，得出地震的参数如震级、震源位置等。

MEMS地震传感器的核心技术是微机电系统技术。

通过微机电系统技术，可以将传统的地震传感器做成微小的MEMS传感器，使得其能够实现原位检测和高精度测量。

目前，研究人员已经成功开发出多种类型的MEMS地震传感器，如微型加速度计、微型压电传感器等，这些传感器在地震监测中具有重要的应用价值。

MEMS地震检波器在地震监测中的应用主要体现在以下几个方面。

首先，通过部署大量的MEMS地震检波器，可以实现对地震活动的实时监测和跟踪，提供更准确的地震预警和应急响应；其次，MEMS地震检波器具有较低的功耗和较长的寿命，能够长期稳定地工作，减少人工维护和更换传感器的成本；此外，MEMS地震检波器在灾后评估和地震学研究等方面也有重要的应用。

然而，MEMS地震检波器在实际应用中还面临一些挑战。

首先，MEMS地震检波器的制造和封装技术仍存在一定的难题，需要进一步提高。

其次，MEMS地震检波器的可靠性和稳定性问题需要解决，确保其在恶劣环境下能够正常工作。

地震检波器的分类及应用
地震检波器是一种用于检测地震波的传感器，它可以将地震波转化为电信号，然后通过数据采集系统记录下来。

地震检波器的分类及应用如下：
- 按频率响应范围分类：
- 宽频带地震检波器：这种检波器的频率响应范围较宽，可以检测到不同频率的地震波，适用于地震监测和研究。

- 高频地震检波器：这种检波器的频率响应范围较高，可以检测到高频地震波，适用于浅层地震勘探。

- 按使用环境分类：
- 陆地地震检波器：这种检波器适用于陆地环境，可以检测到地震波在不同介质中的传播情况。

- 海洋地震检波器：这种检波器适用于海洋环境，可以检测到地震波在海洋中的传播情况。

- 按工作原理分类：
- 压电地震检波器：这种检波器利用压电材料的压电效应，将地震波转化为电信号。

- 电磁地震检波器：这种检波器利用电磁感应原理，将地震波转化为电信号。

地震检波器在地震监测、地震勘探、地球物理研究等领域有着广泛的应用。

在地震监测中，地震检波器可以检测到地震波的到达时间、强度、频率等信息，为地震预警和地震研究提供数据支持。

在地震勘探中，地震检波器可以检测到地下不同深度的地震波，为地质勘探提供数据支持。

在地球物理研究中，地震检波器可以检测到不同类型的地震波，为地球物理研究提供数据支持。

地震检波器原理
地震检波器可以检测地震波的原理如下：
1. 地震波的产生：当地壳发生断裂或移动时，会产生能量释放，形成地震波。

地震波分为P波、S波和表面波等类型。

2. 接收地震波：地震检波器设备安放在地面或地下，用于接收地震波的传播。

一些常见的地震检波器包括地震计、加速度计、地震传感器等。

3. 检测原理：地震波通过地震检波器的感应器，例如压电器件等，产生机械应力或电信号。

这些信号可以转化为电信号，通过放大器和滤波器处理后，被记录和分析。

4. 记录和分析：地震检波器将接收到的地震波信号转化为电信号后，在地震计或其他设备上记录下来。

这些数据可以被地震学家和地质学家用来研究地震的特性和发生地点，以及为地震预测和防灾提供重要信息。

总之，地震检波器原理是通过感应器将接收的地震波转化为电信号，通过记录和分析这些信号来研究地震的特性和预测地震风险。
