高频保护专用收发信机的正确整定与联调
- 格式:doc
- 大小:34.50 KB
- 文档页数:4
目录1.保护调试准备2.通讯及对时3.开入检查4.交流测试5.高频试验6.接地距离保护7.相间距离保护8.零序保护9.重合闸10.合闸后加速11.联调试验1.保护调试准备阶段1.1检查装置型号是否满足现场运行方式检查装置有无缺件或者损坏现象。
面板灯显示正常液晶常亮无乱码等异常现象。
电源灯24V 5V 灯常亮。
1.2 拧紧所有回路螺丝特别是交流电流回路防止运行时 CT开路烧毁一次 CT。
1.3确定参数是否与现场运行情况一致。
1.4包括电源直流电压CT额定电流GPS对时参数、后台通讯方式1.5核对保护版本号和校验码是否满足当地要求另外是否为公司最新版本满足当地要求。
1.6记录保护装置的所属间隔名称条形码各个通信参数两个以太网和串口跳合闸电流参数后台通信厂家保护版本及校验码AD的 DSP版本最好为 V1.42 方便及时归档。
2.通讯及对时2.1GPS对时的跳线选择及软件设置现在通信板7#板一般用COM+板号为PSG-COM.G-C此板子支持3种形式(24V空节点,5V TTL,RS-485) 的 B 码对时输入在 COM+板上的端子 12,13 为对时输入 , 端子 12 接输入的正 , 端子 13 接输入的负 . 对于RS-485 对时方式 , 端子 12 接 485 正, 端子 13 接 485 负.PSG-COM.G-C 上的 X6用来设置对时输入方式1.GPS脉冲对时或 24V空节点 B 码对时 : 将 X6的 1,2 脚短接 ,4,5脚短接 ;2.5V TTL 输入时 , 将 X6 的 2,3脚短接 ,4,5脚短接 ;3.RS-485 输入时 , 将 X6 的 2,5脚短接 ,3,6脚短接 .注 : 如果采用 B 码对时时COM 板上必须有 D29,D30芯片可通过在 MMI中的 "配置设置 " 中将 bit9( 最低 bit是 bit0) 置 1 来选择为 B 码对时如果 RS-485的B 码对时信号接反的话 , 可以不改接线 , 而是通过在MMI中的 " 配置设置 " 中, 将 bit10( 最低 bit是bit0)置1来将输入信号取反.2.2 与后台通讯现在通信板7#板一般用COM+,板号为PSG-COM.G-CCOM+板上的端子 1516 为 485 的 A 口 . 其中 15 为+16为-另1718为485的B口. 其中 17 为+ 18 为-当串口采用为 422 方式时15 为 IN+,16 为 IN-17 为 OUT+18 为 OUT-▲PSG-COM.G-的C跳线说明X1,通信串口 A 的上下拉电阻调整通信电平用, 缺省跳在 A_R-OFF位置在通信线路较长超过 100 米时可以将相应电阻投入如果有多台装置只需要投入通信线末端装置上的电阻X2, 通信串口 B 的上下拉电阻调整通信电平用, 缺省跳在 B_R-OFF位置在通信线路较长超过 100 米时可以将相应电阻投入如果有多台装置只需要投入通信线末端装置上的电阻X3, 通信串口 A 的全双工 , 半双工选择 , 缺省跳在 A_HALF(半双工 )X4, 通信串口 B 的全双工 , 半双工选择 , 缺省跳在 B_HALF(半双工 )X5, 422 连线 , 在使用 422 通信方式时 , 要将 X5 如板上示意地短接 ,并取下 D28,再将 X3 跳在 A_FULL上X6, 如上文所述注意为了使串口保护事件有返回报文在“配置设置”中需设置成“串口从 SOE取事件”PSL630系列有特殊直接设为“ 8XXX”3.开入量检查3.1压板检查依次将下列压板投退观察压板标识与面板上的压板投退报文是否一致。
继电保护高频通道原理、调试与故障处理郭爱军【摘要】本文主要介绍了线路高频保护的高频通道构成及其原理,对高频通道的调试方法、典型故障的处理方法进行了探讨。
本文为高频保护的维护及运行人员提供参考。
【关键词】高频通道原理调试故障处理1 概述线路高频保护的高频通道由保护高频收发信机、高频电缆、阻波器、结合滤波器、耦合电容、输电线路构成。
本文将结合我厂实际,对高频通道原理、调试、故障的处理等有关内容进行介绍。
2 继电保护高频通道(相地制)的组成继电保护高频通道主要由高频收发信机、高频加工设备、高频结合设备、输电线路四个部分构成,如图1:图1:继电保护高频通道(相地制)的组成图1中:1—输电线路;2—高频阻波器;3—耦合电容器;4—结合滤波器;5—高频电缆;6—放电间隙;7—接地刀闸;8—高频收发信机;9—保护装置。
这里有几个专业术语,需要解释一下:(1)高频加工设备,是指阻波器,因为它串联在输电线路中,其含义是对输电线路进行再加工。
(2)高频结合设备,是指高频电缆、结合滤波器、耦合电容器,其含义是将高频收发信机与输电线路结合再一起。
(3)关于高频信号的“高频”:所谓高频是相对于工频50HZ而言的,高频纵联保护信号频率范围一般为几十~几百千HZ;(4)输电线路的“高频纵联保护”:线路纵联保护是当线路发生故障时,使两侧开关同时快速跳闸的一种保护装置,是线路的主保护。
线路两侧保护将判别量借助通信通道传送到对侧,然后,两侧分别按照对侧与本侧判别量之间的关系来判别区内故障或区外故障。
判别量和通道是纵联保护装置的主要组成部分。
线路纵联保护的信号通道可以是微波通道、光纤通道,或电缆线通道,而利用电力载波通信通道构成的线路纵联保护则称为电力线载波纵联保护,即高频纵联保护。

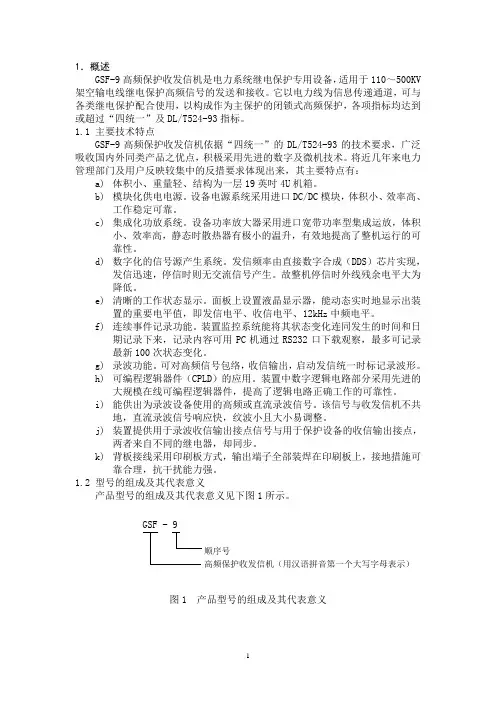

3 高频纵联保护的高频收发信机原理、调试,及故障处理高频收发信机的作用是发送和接收高频信号。
高频发信机部分是由继电保护来控制。
高频收信机接收由本侧和对侧所发送的高频信号,经过比较判断之后,再动作于跳闸或将保护闭锁。
第四章线路保护一.判断题4.1.1 相-地制通道,即在输电线同一相作为高频通道。
(对)4.1。
2 高频保护采用相—地制高频通因为相—地制通道损耗小(错)4。
1。
3 允许式高频保护必须使用双频制,而不能使用单频制。
(对)4.1。
4 高频保护通道输电线衰耗与它的电压等级、线路长度及使用频率有关,使用频率越高,线路每单位长度衰耗越小。
(错)4。
1。
5 输电线传输高频信号时,传输频率越高则衰耗越大。
(对)4.1.6 输电线路的特性阻抗大小与线路的长度有关。
(错)4.1。
7 耦合电容器对工频电流具有很大的阻抗,可防止工频高压侵入高频收发信机。
(对) 4。
1.8 结合滤波器和耦合电容器组成的带通滤波器对50HZ工频应呈现极大的衰耗,以阻止工频串入高频装置。
(对)4。
1.9 在高频保护的通道加工设备中的结合滤波器主要是起到阻抗匹配的作用,防止反射,以减少衰耗。
(对)4.1.10 高频保护用的高频同轴电缆外皮应在两端分别接地,并紧靠高频同轴电缆敷设截面不小于100MM2两端接地的铜导线。
(对)4。
1。
11 高频通道反措中,采用高频变量器直接耦合的高频通道,要求在高频电缆芯回路中串接一个电容的目的是为了高频通道的参数匹配。
(错)4。
1。
12 在结合滤波器与高频电缆之间串入电容,主要是为了防止工频地电流的穿越使变量器饱和、发信中断从而在区外故障时正方向侧纵联保护的误动.(对)4。
1。
13 高频收发信机的内阻是指从收发信机的通道入口处加高频信号,在通道入口处所测得的输入阻抗。
(错)4。
1。
14 本侧收发信机的发信功率为20W,如对侧收信功率为5W,则通道衰耗为6dB。
(对)4。
1.15 在电路中某测试点的电压UX和标准比较电压U0=0.775V之比取常用对数的20倍,称为该点的电压绝对电平。
(对)4。
1.16 利用电力线载波通道的纵联保护为保证有足够的通道裕度,只要发信端的功放元件允许,接收端的接收电平越高越好。
(错)4。

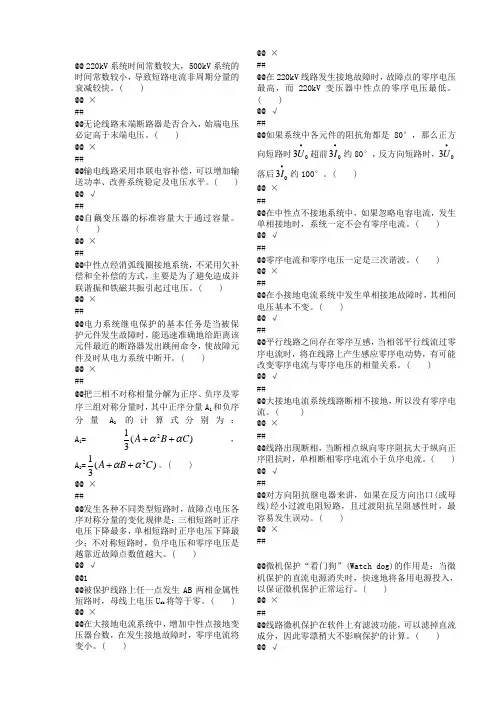

@@ 220kV系统时间常数较大,500kV系统的时间常数较小,导致短路电流非周期分量的衰减较快。
( )@@ ×##@@无论线路末端断路器是否合入,始端电压必定高于末端电压。
( )@@ ×##@@输电线路采用串联电容补偿,可以增加输送功率、改善系统稳定及电压水平。
( ) @@ √##@@自藕变压器的标准容量大于通过容量。
( )@@ ×##@@中性点经消弧线圈接地系统,不采用欠补偿和全补偿的方式,主要是为了避免造成并联谐振和铁磁共振引起过电压。
( )@@ ×##@@电力系统继电保护的基本任务是当被保护元件发生故障时,能迅速准确地给距离该元件最近的断路器发出跳闸命令,使故障元件及时从电力系统中断开。
( )@@ ×##@@把三相不对称相量分解为正序、负序及零序三组对称分量时,其中正序分量Al和负序分量A2的计算式分别为:A l =)(312CBAαα++,A 2=)(312CBAαα++。
( )@@ ×##@@发生各种不同类型短路时,故障点电压各序对称分量的变化规律是:三相短路时正序电压下降最多,单相短路时正序电压下降最少;不对称短路时,负序电压和零序电压是越靠近故障点数值越大。
( )@@ √@@1@@被保护线路上任一点发生AB两相金属性短路时,母线上电压Uab将等于零。
( ) @@ ×@@在大接地电流系统中,增加中性点接地变压器台数,在发生接地故障时,零序电流将变小。
( ) @@ ×##@@在220kV线路发生接地故障时,故障点的零序电压最高,而220kV变压器中性点的零序电压最低。
( )@@ √##@@如果系统中各元件的阻抗角都是80°,那么正方向短路时∙3U超前∙3I约80°,反方向短路时,∙3U落后∙3I约100°。
( )@@ ×##@@在中性点不接地系统中,如果忽略电容电流,发生单相接地时,系统一定不会有零序电流。

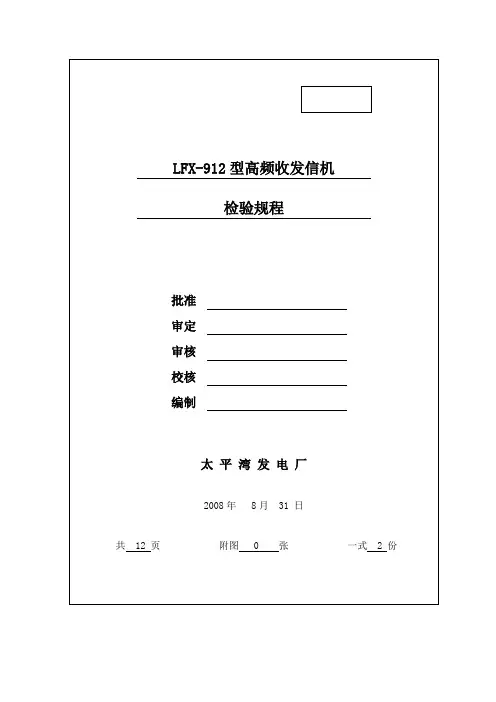

LFX—912型高频收发信机检验规程目录1 范围............................................................32 规范性引用文件..................................................33 总则............................................................3 3.1 本规程的有关编写说明..........................................3 3.2 试验设备及试验接线的基本要求..................................4 3.3 试验条件和要求................................................43.4 试验过程中应注意的事项........................................44 检验项目........................................................55 检验要求........................................................5 5.1 外观及接线检查................................................5 5.2 现场检验......................................................6 5.2.1 仪器仪表的使用..............................................6 5.2.2 发信回路检查及调试..........................................6 5.2.3 收信回路检查及调试..........................................6 5.2.4 通道试验....................................................7 5.3 运行及故障检验................................................8 5.3.1 运行检查....................................................8 5.3.2 故障诊断....................................................8 5.3.3 故障插件的处理..............................................8 附录A LFX―912型高频收发信机插件构成..........................9~122太平湾发电厂企业标准LFP-912型高频收发信机检验规程电QJ/XXXX XX-XX1范围本规程规定了LFP-912型收发信机的检验内容、检验要求和试验接线。
1、高频保护调试1)将线路路间隔的WXH-802A保护屏上的收发信机“本线/旁路”切换把手切换至“本线”位置;2)将线路路间隔的WXH-802A保护屏上的SF-960收发信机的“收信线滤”面板上的CZ插头从“本机通道”位置拔出插入“本机负载”位置(将收发信机切换为自发自收模式);3)进行SF-960收发信机联合调试,验证收发信机的电源切换回路、逻辑切换回路、信号切换回路;模拟验证收发信机的“起信”、“停信”、“收讯输出”回路;4)220kV线路WXH-802A保护屏的高频保护与SF-960收发信机配合,带线路断路器进行整组传动试验。
5)线路间隔的WXH-802A保护屏上的SF-960收发信机的“收信线滤”面板上的CZ插头从“负载”位置拔出插入“通道”位置;由线路两侧值班人员配合进行线路路间隔的WXH-802A保护屏上的SF-960收发信机带高频通道的信号交换试验(测试人员按动收发信机的“通道试验”按钮)检查收发信机的“电平正常灯”、“接收信号灯”、“收讯输出灯”、“发讯监视灯”是否正常;6)将线路断路器分位,收发信机发位置停信,对侧变220kV线路侧保护人员进行高频保护实验,保护正确动作;将线路断路器合上,对侧变220kV线路侧保护人员进行高频保护实验,保护不动作。
同理,验证吉木萨尔变侧高频保护动作正确性。
2、进行收发信机与旁路保护装置配合动作逻辑及二次回路的正确性检测1)线路路间隔的WXH-802A保护屏上的收发信机“本线/旁路”切换把手切换至“旁路”位置;2)在旁路保护装置进行通道试验,验证旁路控制屏信号光字牌正确;3)线路路间隔的WXH-802A保护屏上的SF-960收发信机的“收信线滤”面板上的CZ在“通道”位置;由线路两侧值班人员配合进行线路路间隔的WXH-802A保护屏上的SF-960收发信机带高频通道的信号交换试验(测试人员按动收发信机的“通道试验”按钮)检查收发信机的“电平正常灯”、“接收信号灯”、“收讯输出灯”、“发讯监视灯”是否正常;4)线路路间隔的WXH-802A保护屏上的SF-960收发信机“本线/旁路”切换把手切换至“本线”位置;由值班人员配合进行线路两侧的WXH-802A保护屏上的SF-960收发信机带高频通道的信号交换试验。
高频收发信机调试方法一.选频表的使用:1.调零:将选频表量程切至0dB位置,按下选频表中部AJ6按钮,调整选频表W1或W2按钮调整,使选频表的指针指向0dB位置。
2.将Af1(同轴)及Af2(75Ω)按下.3.方法一: 将选频表的低噪音切换开关调至宽频位置(此时不考虑△f/Hz的位置)即可进行调试. 方法二: 将选频表的低噪音切换开关调至低失真位置和△f/Hz切换开关调至1740位置(若将△f/Hz切换开关调至80位置,系统振荡时,电平测试表指针摆动不易读数)。
调整选频表的频率旋钮,将选频表的频率调至与收发信机频率相同。
二.收发信机电平调整:1.测量收发信机的发信滤波+31dB测试孔的电平(收信和发信均在发信滤波+31dB测试孔测试):分别测量通道和75Ω位置电平,将测得两个数值进行比较,如偏差不大,则说明高频通道阻抗相配匹。
若测量收发信机的发信滤波大于+31dB,则需将前置放大器电路板中的SJ2可变衰耗器进行跳线.2.投退收发信机控制板的收、发信通道的衰耗(收信通道的衰耗为1、2、4、8、16dB,发信通道的衰耗为1、2、4dB),保证解调板0±1dB测试孔的电平满足要求。
如解调板0±1dB测试孔的电平在收信时为+2dB,则投入控制板的收信通道的衰耗+2dB,否则退出相应数量的衰耗;发信通道亦如此。
3.调整3 dB不告警信号、4 dB不告警信号:将发信滤波的四端插针拔下,并在四孔插座的插孔串接衰耗器(右侧插孔为屏蔽线),在收信时,投退衰耗器(在5S内完成操作),保证3 dB不告警,4 dB告警,否则调整触发板的W3(顺时针方向调小),直到符合要求。
4.调整通道裕量:将发信滤波的四端插针拔下,并在四孔插座的插孔串接衰耗器(右侧插孔为屏蔽线),在收对方信号时,投退衰耗器(在5S内完成操作),保证投15 dB时能收到对方信号,投16 dB不能收到对方信号,否则调整触发板的W1,(顺时针方向调小),直到符合要求(如5S中之内不能完成投退操作,可退出逻辑板远方启动扭子开关,可使时间延长到10S,调试完成后恢复远方启动纽子开关)。
@@继电保护专业@@继电保护@@技师@@简答题@@专业知识@@中等@@4@@试分析方向阻抗继电器消除各种类型故障的死区的方法。
@@答案要点:记忆回路和引入非故障相电压(或第三相电压);(1分)记忆回路在发生对称故障和不对称故障时的快速段保护中起作用;(1分)引入非故障相电压在发生不对称故障时的快速段保护和延时段保护中起作用。
(2分)##@@继电保护专业@@继电保护@@技师@@简答题@@专业知识@@中等@@4@@数字滤波与模拟滤波相比有何优点?@@答:1.不存在元件特性的差异,一旦程序设计完成,每台装置的特性就完全一致。
(1分)2.可靠性高,不存在元件老化、温度变化对滤波器特性的影响。
(1分)3.灵活性高,只要改变算法或某些滤波系数即可实现滤波器特性的目的。
(1分)4.不存在阻抗匹配的问题。
(1分)##@@继电保护专业@@继电保护@@技师@@简答题@@专业知识@@易@@4@@电流互感器10%误差不满足要求时,可采取哪些措施?@@答:1.增大电缆截面。
(1分)2.串接备用电流互感器使允许负载增大1倍。
(1分)3.改用伏安特性较高的二次绕组。
(1分)4.提高电流互感器的变比。
(1分)##@@继电保护专业@@继电保护@@高级工@@简答题@@专业知识@@4@@试说明数字滤波器的优点。
@@答:滤波精度高:通过增加数值字长可很容易提高精度。
(1分)可靠性高:滤波特性基本不受环境、温度的影响。
滤波特性改变灵活方便:(1分)通过改变算法或系数,即可改变滤波特性。
(1分)可用于时分复用:通过时分复用,一套滤波算法即可完成所有交流通道的滤波任务。
(1分)##@@继电保护专业@@继电保护@@技师@@简答题@@专业知识@@中@@4@@高频闭锁式纵联保护的收发讯机为什么要采用远方启动发信?@@答:1.采用远方启动发信,可使值班运行人员检查高频通道时单独进行,而不必与对侧保护的运行人员同时联合检查通道。
(2分)2.还有最主要的原因是为了保证在区外故障时,近故障侧(反方向侧)能确保启动发信,从而使二侧保护均收到高频闭锁信号而将保护闭锁起来。
高频通道基本知识及调试方法北电力科学研究院有限责任公司二零零三年十一月高频通道基本知识及调试方法第一节用途在超高压电力系统中,系统的稳定问题比较突出。
随着电网的日益发展和强大,对系统的稳定要求也越来越高。
如果系统稳定被破坏,将造成事故的扩大而影响电力系统的安全运行。
因此,目前220KV以上的超高压输电线路都配置了双套主保护,作为提高系统稳定的重要措施。
在超高压电力系统中,简单的距离保护和零序保护是不能作为线路主保护的。
因为它们在原理上只反应一侧电气量的变化,因而无法区分本线路末端和相邻线路首端的故障,不能保证选择性。
而为了要保证选择性,瞬动段的保护范围就要缩小。
这样一来,就不能做到全线速动。
所以,这种类型的保护不能作为主保护。
为了使保护能够做到全线速动,有效的办法是让线路两端的保护都能够测量到对端保护的动作信号,再与本侧带方向的保护动作信号比较、判定,以确定是否为区内故障,若为区内故障,则瞬时跳闸。
这样无论在线路的任何一处发生故障,线路两侧的保护都能瞬时动作跳闸。
快速性、选择性都得到了保证。
为了将线路一端的保护动作信号传送到对端,一般采用电力线载波的方式,将线路一端的工频电气量或保护动作信号与高频信号经过调制,利用电力线本身进行传送。
我们都知道,电力线本身是传送工频电力的,而且属于高电压和大电流。
然而,通过对输电线路进行加工和改造,就可以使它能够同时传送工频电力和高频信号。
经过调制后的高频信号送到线路对端后经过解调,将其变成具有工频特征的电气量或脉冲形式的保护动作信号,送至保护装置。
这就是电力线载波的传输方式。
采用高频信号的原因是便于与工频信号区分开。
采用电力线复用的方式,主要是经济可靠,节省人力和投资。
而且电力线路杆塔坚固,绝缘程度高。
不利的因素是危险的高电压及强大的杂音干扰。
但若采取适当的措施是可以解决这些问题的。
综上所述,可以看出,高频保护是利用被保护线路作为高频信号传输通道的。
因此,继电保护高频通道的基本用途就是用来加工和传输含有保护动作信号特征的高频信号,以构成快速的继电保护装置。
高频保护专用收发信机的正确整定与联调郑学军摘要继电保护人员在调试高频保护专用收发信机时,常常因整定、调试不当而降低高频保护的投运率及正确动作率。
文中主要从整定收发信机的发信功率、收信灵敏启动电平、收信不灵敏启动电平、收信裕度以及收发信机的两侧联调等方面介绍继电保护人员如何根据每条线路的实际情况,按照原电力工业部颁布的《电力系统继电保护及安全自动装置反事故措施要点》,正确地整定、联调高频保护专用收发信机,而不是只根据生产厂家的调试说明书来完成其调试工作。
关键词继电保护收发信机整定联调分类号TM 773CORRECT SETTING AND ON-LINE TEST TO DEDICATEDTRANSCEIVER FOR HIGH FREQUENCY PROTECTIONZheng XuejunGezhouba Hydraulic Power Station,443002,Yichang,ChinaAbstract On the spot, the operation correctness of high frequency protection is often lowered by improper setting and improper testing to dedicated transceiver. This paper presents the correct method to set and test the parameters of dedicated transceiver from these aspects: proper active power for sending signal, sensitive starting voltage and insensitive starting voltage for receiving signal, voltage margin and on-line test on both sides of the dedicated transceiver. The whole setting and testing are based on the “Key Points of Anti-Accident Measures by Power System Relaying and Security Automatic Equipment” promulgated by Ministry of Electric Power of China, and take actual condition of each line into account, and are not simply completed by following the test guide written by production factory. Keywords protective relaying transceiver setting on-line tests0 引言高频保护专用收发信机是构成高频保护的重要设备。
近几年,集成电路型及微机型收发信机在电力系统中已被广泛应用。
但是,在现场对其进行整定与联调时,有的维修人员仅仅按厂家说明书中的要求来进行,而厂家说明书中的一些整定值是厂家出厂调试时所假定的一些理想参数,它不一定符合每条线路的实际情况,这样所调试的收发信机既不能保证符合原电力工业部颁布的《电力系统继电保护及安全自动装置反事故措施要点》(以下简称“反措”)的要求,也不一定能及时发现高频通道的异常运行情况及对侧收发信机的好坏,从而影响到高频保护的正确动作。
本文就是针对现场调试中所存在的以下几方面问题而提出的。
1 发信功率大小的整定发信功率大小的整定可参照原电力系统中较常见的SF—5B型晶体管收发信机[1]进行。
对于线路长度较短或收发信机发信频率f较小的线路,由于其线路衰耗较小,发信功率一般可整定为10 W(相当于绝对功率电平40 dBm)或15 W;而对于线路长度较长或收发信机发信频率f较高或易遭遇大雾、结冰的线路,发信功率一般可整定为20 W(相当于绝对功率电平43 dBm)或稍大。
2 收信灵敏启动电平(b0)大小的整定整定原则是:①躲过因正常运行时电力线路电晕放电而产生的干扰(滤波器通频带范围内)电平值;②保证接收对侧高频信号时有足够的收信裕度。
其绝对功率电平(单位为Np)一般可按下式整定:b 1+3 Np≤b≤b2-1.3 Np (1)式中b1为正常运行时,通道上最大的干扰电平值,干扰的频率在滤波器通频带范围内;b2为对侧发信时,本侧收到的最小电平值。
这样整定后,既可保证能可靠躲过正常运行时的干扰电平而不致经常被误启动,又可保证接收对侧信号时能可靠启动。
我厂对电力系统中原较常见的SF—5B 型晶体管收发信机的收信灵敏始点电压(相当于现在YBX—1(K)型或SF—500型收发信机的收信灵敏启动电压)整定为1 V[1],相当于绝对功率电平为10dBm(SF—5B型收发信机输入阻抗约为100 Ω)。
在多年的正常运行中,我厂SF—5B型收发信机没有被干扰信号误启动现象。
近几年,我厂在进行保护换型改造后,其收发信机更换为YBX—1(K)型或SF—500型,其收信灵敏启动电平按厂家说明书中提供的整定值4.33 dBm整定,其对应的高频电压仅为0.453V(YBX—1(K)型或SF—500型收发信机输入阻抗均为75 Ω[2,3]),由于此值较小,导致我厂YBX—1(K)型或SF—500型收发信机正常运行时经常被干扰信号误启动。
为此,我厂现已将此定值按湖北省电力试验研究所的建议[4]提高到8 dBm~10 dBm(而全国各大电网大多推荐4.33 dBm),经过我厂5年多时间的运行情况表明,已没有被干扰信号误启动的现象。
可见,收信灵敏启动电平提高到8 dBm~10 dBm较合适。
因为湖北电网输电线路都不算太长,工作频率也选取得较好,发信机的发信功率也较大,一般均可达到43 dBm。
3 通道异常告警电平的整定根据“反措”要点:运行中高频通道传输衰耗超过投运时的3 dBm时,应向主管部门报告,同时对高频通道进行检查,因衰耗增加3 dBm,相当于收信功率降低一半。
推导过程如下:则3 dBm告警电路动作电平的整定亦称为通道异常告警电平(或称收信不灵敏启动电平)的整定。
现场工作人员对此电平的整定,一般只是按厂家说明书中提供的电平值进行整定。
如SF—500型收发信机,厂家提供的电平值为(16±1) dBm。
这样对于某些正常运行时接收对侧高频信号电平值较大(如23 dBm)的收发信机,当通道异常告警信号发出时,高频通道实际传输衰耗已达(7±1) dBm,大大超过了部颁规定的3 dBm。
这样就不能及时发现高频通道的异常。
其正确的整定原则应是:在对侧收发信机及高频通道联调完毕(对侧发信功率不再调整后),测出本侧收发信机入口处接收对侧高频信号电平值(假定为b4);然后,在本侧收发信机处于“解除远方启信”及“假负载”状态下,从本侧收发信机入口处加入b4大小的工作频率信号,调整本侧收发信机中通道异常告警电路,使之无通道异常告警等异常信号;再逐渐减小工作频率信号的幅值至b4-3dBm时,调整通道异常告警电路,使之出现通道异常告警信号。
实际工作中,对于某些气候条件较差(易发生大雾、结冰)的线路,可按湖北省电力试验研究所的建议[4]放宽到4 dBm~5 dBm来整定。
这样可避免因气候条件变化,收发信机经常出现通道异常告警信号时,因维修人员检查收发信机而经常退出高频保护,从而提高高频保护的投运率。
4 收信裕度告警电平的整定“反措”还规定:运行中,如果通道余量不足5.68 dBm时,运行人员应立即向调度部门申请停用两侧高频保护,然后才通知有关维修人员检查。
为此,许昌继电器厂在SF—500型收发信机中设置了收信裕度(或称通道余量)不足告警电路。
按湖北省电力试验研究所的建议[4]:通道余量告警电平一般按通道异常告警电平值再低3 dBm整定。
厂家出厂调试及现场工作人员对此电平的整定,一般亦是按此整定的。
如SF—500型收发信机,厂家说明书中的整定电平值为(13±1) dBm。
然而,根据“反措”要求,笔者认为通道余量告警电平的正确整定方法应是:以本侧实际收信电平整定值b+5.68 dBm作为通道余量告警电平的整定值,这样才可及时反映实际收信裕度是否满足“反措”的要求。
若发现b+5.68 dBm值大于上述通道异常告警电平整定值,则应适当减小本侧收信灵敏启动电平值b0,直到b+5.68 dBm小于通道异常告警电平值。
即通道余量告警电平整定值应小于通道异常告警电平整定值。

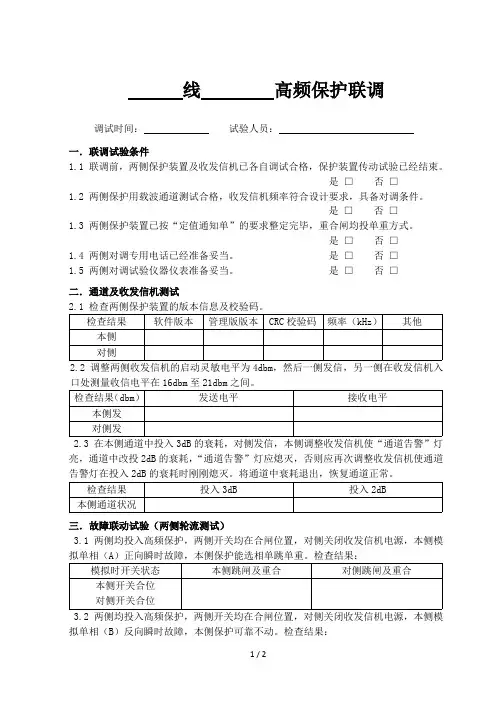

5 收发信机的两侧联调收发信机的联调是收发信机调试中容易被现场工作人员所忽视的一项,有的现场工作人员只观察对侧发信时本侧收发信机面板指示信号是否正常。
其实收发信机的联调是非常重要的一项工作。
因为所测量的正常运行时接收对侧高频信号电平值,既是整定通道异常告警电平的依据;又是以后收发信机出现通道异常告警信号时,作为判定是本侧收发信机有关收信回路故障,还是对侧收发信机发信功率减小或高频通道衰耗增加的依据。
同时,还是计算高频通道实际收信裕度的数据之一。
收信裕度以保证收发信机可靠收到对侧高频信号为原则。
原则上讲,收信裕度愈大愈好,但太大也没有必要。
收信裕度一般要求[5]为:Δb高于0.7 Np;对于易结冰线路,则最好不应低于1.5 Np。
实际收信裕度可按下式计算:Δb=b4-b式中b4为本侧收发信机入口处收到对侧高频信号电平值;b为本侧收发信机收信灵敏启动电平值。
最后应核对实际收信裕度是否满足上述要求,如果不满足要求,则应适当减小本侧收发信机收信灵敏启动电平值,或者要求对侧适当增加发信功率,或者检查高频通道衰耗是否正常。
1条长110 km、工作频率为300 kHz的电力线路,其整个高频通道衰耗一般约为20 dBm[5]。
按以上整定原则整定的收发信机,根据式(1)可知,在正常运行时,各侧接收对侧高频信号电平值应符合:b2≥b+1.3 Np,将b2,b单位改为分贝时,则有:b 2≥b+8.686×1.3 dBm。
因8 dBm≤b≤10 dBm,故两侧联调完毕后,各侧实际接收对侧的电平值b2应为19.296 dBm~21.29 dBm,并验算收信裕度是否满足要求,还要记录好本侧实际发信功率电平及实际接收对侧的电平值。
这样,在以后本侧高频收发信机出现异常告警信号时,继电保护维修人员即可直接根据此时本侧实际接收对侧高频信号电平值来判断是本机故障,还是高频通道异常,或对侧发信功率减小所致。
