PAC-12天线攻略(地网)..

全文图解十五种简易抗干扰外接收音机天线的制作目录一、短波传播方式二、解决通信盲区的方法三、自制收音机天线的种类四、改善短波信号质量的三大要素五、天线种类制作之一：中短波平行天线六、天线种类制作之二：短波框形天线七、天线种类制作之三：中波框形天线八、天线种类制作之四：双振子单波段天线九、天线种类制作之五：波段双极缩短型天线十、天线种类制作之六：直立式多波段天线十一、天线种类制作之七：自制短波天线放大器十二、增益型天线.专业资料.整理分享.十三、自助型天线十四、莲花天线十五、自制G5RV高频全波段接收天线一、短波传播方式无线电广播、无线电通信、电视、雷达等都要靠无线电波的传播来实现。

电波在各种媒介质及媒介质分界面上传播的过程，由于反射、折射、散射及绕射，其传播方向经历各种变化，由于扩散和媒介质的吸收，其场强不断减弱。

为使接收点有足够的场强，必须掌握电波传播的途径、特点和规律，才能达到良好的通信效果。

常见的传播方式有：地波（表面波）传播，直射波（视距）传播，天波传播，散射传播。

超短波适用直射波传播方式进通信。

短波的基本传播途径有两种：A、地波（表面波）传播。

B、天波传播。

天波传播是短波通信的主要传输方式。

1、地波传播沿大地与空气的分界面传播的电波，叫地面波或表面波，简称地波。

地波的传播途径其传播途径主要取决于地面的电特性。

地波在传播过程中，由于部份能量被大地吸收，很快减弱，波长越短，减弱越快，因而传播距离不远。

但地波不受气候影响，可靠性高。

通常，超长波、长波、中波无.专业资料.整理分享.线电通信，利用地波传播。

2、天波传播天波是指由天线向高空辐射的电磁波受到天空电离层反射或折射后返回地面的无线电波。

天波是短波的主要传播途径。

短波信号由天线发出后，经电离层反射回地面，又由地面反射回电离层，可以多次反射，因而传播距离很远（可上万公里），而且不受地面障碍物阻挡。

但天波传播的最大弱点是信号很不稳定的，处理不好会影响通信效果。

天线匹配调试流程天线匹配是一项关键的调试过程，旨在优化天线系统的性能，以达到最佳的无线通信性能。

调试流程包括准备工作、测试天线性能、调整匹配网络、性能验证和数据分析等几个主要步骤。

下面将详细介绍天线匹配的调试流程。

1.准备工作：-确定调试目标：明确需要完成的任务和调试目标。

例如，优化天线的增益、频率响应、辐射模式等性能指标。

-搭建测试环境：搭建一个适合天线调试的实验环境，包括信号源、信号接收器、功率计等测试仪器。

-选择适当的测试频率范围：根据通信系统的频率范围选择适当的测试频率，覆盖系统所需的通信带宽和频段。

2.测试天线性能：- 测量天线的回波损耗（Return Loss）：使用网络分析仪测量天线的回波损耗来评估天线与发射器或接收器之间的匹配性能。

-测量天线的增益和辐射模式：使用天线测试仪或无人机等工具，测量天线的增益和辐射模式，以评估天线在各个方向上的辐射能力。

-测试天线的频率响应：使用频谱分析仪测量天线在不同频率上的辐射功率，以检查天线的频率响应是否满足要求。

3.调整匹配网络：-确定天线的工作频率：根据系统需求和天线参数，确定天线的工作频率范围。

-计算匹配网络参数：使用天线设计软件或计算器计算出匹配网络所需的参数，如频率和阻抗。

-设计和制作匹配网络：根据计算结果设计匹配网络结构，如调谐电路、陷波器等。

然后制作和连接匹配网络。

-测量匹配网络的性能：使用网络分析仪测试匹配网络的频率响应和回波损耗，以确保匹配网络与天线的匹配性能满足要求。

-优化匹配网络：根据测试结果调整匹配网络参数，反复优化直到达到最佳的匹配效果。

4.性能验证：-测试天线的回波损耗：使用网络分析仪再次测试天线的回波损耗，以验证匹配网络的调整是否有效。

-测试天线的增益和辐射模式：使用天线测试仪或无人机等工具，再次测试天线的增益和辐射模式，以验证天线调整后的性能是否符合要求。

-测试数据传输质量：使用适当的测试仪器和工具，测试天线的传输质量和覆盖范围，例如测量信号强度、位错率等性能指标。

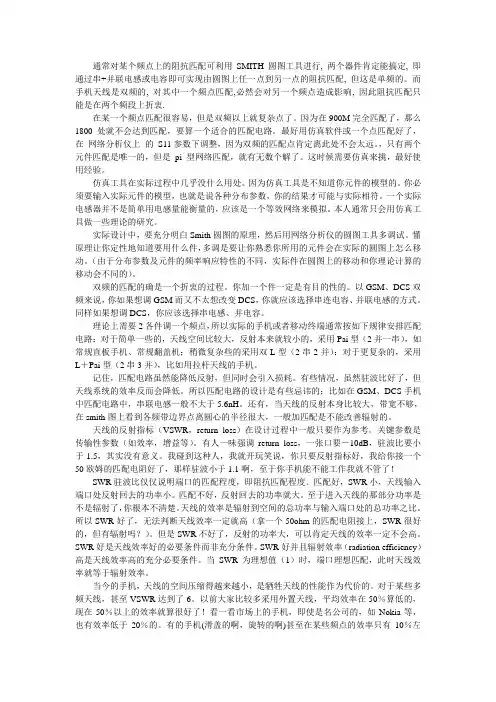

通常对某个频点上的阻抗匹配可利用SMITH圆图工具进行, 两个器件肯定能搞定, 即通过串+并联电感或电容即可实现由圆图上任一点到另一点的阻抗匹配, 但这是单频的。

而手机天线是双频的, 对其中一个频点匹配,必然会对另一个频点造成影响, 因此阻抗匹配只能是在两个频段上折衷.在某一个频点匹配很容易，但是双频以上就复杂点了。

因为在900M完全匹配了，那么1800处就不会达到匹配，要算一个适合的匹配电路。

最好用仿真软件或一个点匹配好了，在网络分析仪上的S11参数下调整，因为双频的匹配点肯定离此处不会太远。

，只有两个元件匹配是唯一的，但是pi 型网络匹配，就有无数个解了。

这时候需要仿真来挑，最好使用经验。

仿真工具在实际过程中几乎没什么用处。

因为仿真工具是不知道你元件的模型的。

你必须要输入实际元件的模型，也就是说各种分布参数，你的结果才可能与实际相符。

一个实际电感器并不是简单用电感量能衡量的，应该是一个等效网络来模拟。

本人通常只会用仿真工具做一些理论的研究。

实际设计中，要充分明白Smith圆图的原理，然后用网络分析仪的圆图工具多调试。

懂原理让你定性地知道要用什么件，多调是要让你熟悉你所用的元件会在实际的圆图上怎么移动。

（由于分布参数及元件的频率响应特性的不同，实际件在圆图上的移动和你理论计算的移动会不同的）。

双频的匹配的确是一个折衷的过程。

你加一个件一定是有目的性的。

以GSM、DCS双频来说，你如果想调GSM而又不太想改变DCS，你就应该选择串连电容、并联电感的方式。

同样如果想调DCS，你应该选择串电感、并电容。

理论上需要2各件调一个频点，所以实际的手机或者移动终端通常按如下规律安排匹配电路：对于简单一些的，天线空间比较大，反射本来就较小的，采用Pai型（2并一串），如常规直板手机、常规翻盖机；稍微复杂些的采用双L型（2串2并）：对于更复杂的，采用L＋Pai型（2串3并），比如用拉杆天线的手机。

记住，匹配电路虽然能降低反射，但同时会引入损耗。

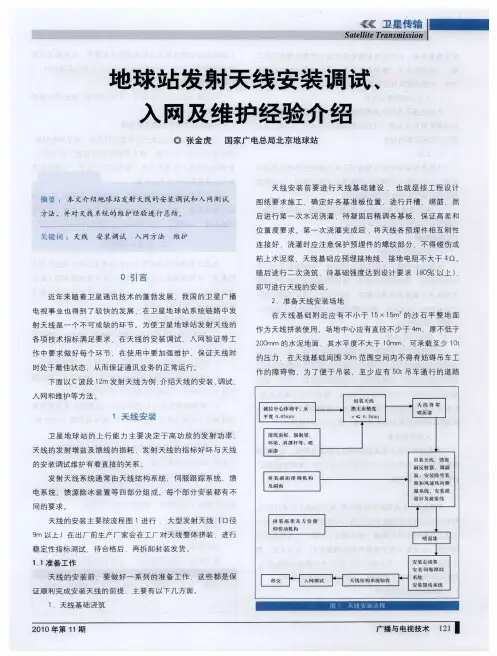

各项技术 指标满 足要求 在 天线 的安装调试 、入 网验证等 工
作 中 要 求 做 好 每 个 环 节 在 使 用 中 要 加 强 维 护 ，保 证 天 线 时
的压力 ．在天线 基础周 围 ３ ｍ 范围空 间内不 得有妨碍 吊车 工 ０ 作 的障 碍物 ．为了便 于 吊装 ，至少 应有 ５ ｔ ０ 吊车通 行 的道 路
位 置 度 要 求 。 第 一 次 浇 灌 完 成 后 ． 天 线 各 预 埋 件 相 互 刚 性 将 连 接 好 ，浇 灌 时 应 注 意 保 护 预 埋 件 的螺 纹 部 分 不 得 碰 伤 或
词 ：天 线
安装调试
入 网方法
维护
粘 上水泥浆 ．天线 基础应预埋 接地线 ，接地 电阻不大于 ４ Ｑ。
拼 装 座槊 及 方位 俯
仰 传 动 机 构
喷面漆
安装走线架 安 装 伺 服 跟 踪
系统
安 装 馈 线 系统
广 播 与 电视 技 术 ｌ ｌ ２
ｆ 卫星传输 》 ・
Ｉ ａ ｌｔＴａｓ ｉｉ ｔｌｅ ｒｎｍｓｏ Ｓ ｅｉ ｓｎ
至 天 线 基 础 旁 。 在 天 线 基 础 附 近 应 有 临 时 空 房 或 搭 建 简 易 工 棚 ， 以便 存 放 设 备 、器 材 及 工 具 等 。 天 线 拼 装 场 地 附近 应 有 供 水 ， 以便 清 洗 天 线 主 面 面 板 等 。 ３ 天线走线架基础浇筑
０ 引言
近 年 来 随 着 卫 星 通 讯 技 术 的蓬 勃 发 展 ，我 国 的 卫 星 广 播 电 视 事 业 也 得 到 了 较 快 的 发 展 ，在 卫 星 地 球 站 系统 链 路 中 发 射 天 线 是 一 个 不 可 或 缺 的 环 节 。 为 使 卫 星 地 球 站 发 射 天 线 的

一．GPS天线安装位置选择*ROD***图1 天线安装位置示意图1．GPS天线应安装在较开阔的位置上，保证周围俯仰角30度内不能有较大的遮挡物（如树木，铁塔，楼房等）。

2．为避免反射波的影响，GPS天线尽量远离周围尺寸大于20cm的金属物2m以上。

如图1所示。

3．由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS天线安装在安装地点的南边。

4．不要将GPS天线安装在其他发射和接收设备附近，避免其他发射天线的辐射方向对准GPS天线。

5．两个或多个GPS天线安装时要保持2m以上的间距，建议将多个GPS天线安装在不同地点，防止同时受到干扰。

二．GPS天线馈线的选择和连接1.在满足位置的情况下，GPS天线馈线应尽量短，以降低线缆对信号的衰减。

2.表1给出几种场合下，GPS天线线缆长度的要求。

表1 线缆的选择3.为避免线缆晃动导致接头松动，应该用胶带将线缆与支撑管的下端固定，并将线缆固定于抱杆上，如图2所示。

线缆与抱杆的固定应该留有一定余量（可以取10cm或更长），以防止在冬季，线缆因温度降低而有限收缩。

图2 天线馈线安装示意4．馈线与天线连接处要做防水处理；5. GPS天线和馈线的安装和更换必须按照以下步骤进行。

天线的安装：a．将馈线的一端穿过支撑管，拧到GPS天线的N型头上，再把支撑管拧到GPS天线内，并拧紧；b．将支撑管固定于抱杆上；c．用胶带将线缆和支撑管下端固定；d．将线缆固定于抱杆上，线缆与抱杆的固定应该留有一定余量。

图3 天线安装示意图天线的更换：a．将支撑管从抱杆上取下；b．旋转支撑管，使其与天线分离（切勿旋转天线）；c．将馈线从天线N型接头取下，更换天线或制作接头。

三．GPS天线防雷与接地1．要保证GPS天线位于避雷针保护范围内，GPS天线不应是区域内的最高点，如图1。

2．GPS天线可以不安装避雷器，但GPS信号在基站入口出必须安装避雷器。

3．GPS天线馈线必须要做接地处理，馈线的接地点应尽量靠近天线。

小天线调试方法及操作步骤1天线的安装依据天线生产厂家对天线各部位的理论设计尺寸，对天线各个部位进行调整，譬如天线馈源的位置、副面位置、副面支撑杆等等。

2对星操作1)依据地球站天线的地理位置和卫星经度计算地球站天线对准卫星的方位角、俯仰角和极化角；2)依据计算的地球站天线对准卫星的极化角，粗调天线极化；3)使用地质罗盘，将天线转动至计算的方位角和俯仰角附近；4)与馈源连接LNA（或LNB），连接电缆至频谱仪。

使用频谱分析仪作为信号接收机，置入卫星信标频率（注意若使用LNB，下行频率为变频后的频率，并注意接入频谱仪的信号没有直流成分），转动天线搜索卫星信标信号。

5)找到卫星信标信号后，依次微调天线方位和俯仰，在信号最大处停止转动。

6)天线对准卫星，要调整天线极化与卫星极化匹配。

方法：一般卫星上有水平和垂直两个信标，将频谱仪置入反极化信标频率。

转动天线极化，将频谱仪显示的反极化信标信号调至最小，此时天线主极化处于最佳状态；7)判断天线是否对准卫星。

正常情况下，转动天线方位或者俯仰，信号的每个第一旁瓣电平从最大值下降-14dB以下，说明天线对准卫星。

8)小站对准卫星（利用频谱仪接收信标，直至信号电平最大，此时天线方位俯仰的任何变化都会使信号电平降低）；9)调整到主极化位置，使接收到的主极化信标电平最大；10)调整到交叉极化位置，使接收到的主极化信标电平最小，并记录此时反极化信标电平值；11)调整回主极化位置，使接收到的反极化信标电平最小；12)小站发射单载波，主站测试此时的发射极化隔离度；13)如果发射极化隔离度大于等于30dB，则不需要再调整馈源；14)如果发射极化隔离度小于30dB，则需要调整馈源，使发射极化隔离度满足要求；15)再次测试接收的反极化信标电平，并计算此时的接收极化隔离度；16)最终调整的目标应使发送和接收极化隔离度均大于等于30dB；17)发射极化隔离度测试时的频谱图由中国卫通负责记录并提交给移动公司；3天线加固及作标记方法安装时可以采取以下几种方式来改善天线的抗风性能：1）现场调整好后，根据当地情况，采取辅助措施增强抗风能力，例如：加焊筋、风口方向加围墙等。

手把手教你安装正馈天线及调星教程准备工作:1.本站套站一套(我用的是亚视达5288接收机+高斯贝尔高频头+三威1.2米天线),-5有线电视线若干,F头2个和防水胶带若干(本站赠送),调试用电源线若干!2.本站软件下载区下载可计算全国各地天线对星角度软件,本软件可查出全国各地每颗卫星的调整角度,查出后与济南市)的比较一下,后面用!以调试接收亚洲3s105.5为列：使用说明：计算出当地所收卫星的极化角后（可以用本站下载的寻星软件sat计算），用本程序可以迅速知道高频头F头的指向。

用键盘上的“上、下”方向键调整角度，每次调整1度；用键盘上的“左、右”方向键细调角度，每次0.1度。

该程序演示的是直条型高频头的指向.开始安装:1.先选择合适长度的有线电视线,两头都如图接上F头2.把抛物面天线如图装好,固定上高频头,高频头要按图示的角度和长度极化角的确定高频头位置确定天线昂角确定也可制止一个量角器测量一下仰角天线安装后整体效果3.连接把刚才接好F头的有线电视线分别接在高频头和机器后面的端子上!4.然后就开始要寻星了,不要紧张哦!(1)先把机器和电视放在天线附近,连上AV视频线，将电视调节至视频状态，打开接收机后电视应该出现卫星接收机画面，提示没有信号(2).用遥控器把接收机调在北京台或中央1台,因本台信号最强,调星容易些,按遥控器上的信号强度显示键! 屏幕上会显2个指示条,上面的信号强度只是证明高频头连接正确,关键看下面的信号质量,显示如图:此时信号质量显示会很低或者是0,请不要着急,把天线的伸缩杆调整一下(尺寸如图),本尺寸是在山东地区,不同的地方会有些差异,但照此尺寸如图安装离星肯定不会很远,北方的朋友安装时要把伸缩杆的尺寸缓慢加长些!反之,南方的朋友要缩短!然后把天线按照软件中的参数放好,方位角可根据软件中的参数大体确定(因极化角和仰角已大体确定,因此调节方位角的时候只要缓慢的转动天线就可以了,关注屏幕信号质量变化,只要有些上升,就放慢调整的幅度,一般信号质量超过20%时就会出现图象!继续缓慢调整,直到最高为止!然后找一个信躁强度低的频道再微调一下，至到最佳状态，此时,你就准确的对准卫星了!大功告成了！怎么样?有成就感吧!调星要定“三大角”，即仰角、方位角和极化角，准备一些欲接收卫星节目的参数，如下行频率、符号率，极化（具体可登陆亚视达卫星电视网），所有数据力求准确。

天线阻抗匹配方法
天线阻抗匹配方法 (2009-11-17 17:50)天线阻抗匹配方法
(如果不是微波出身，请不要盲目采用，和经验有关！)
1,校准网络分析仪.
在2.440G中心频点(短路/开路/标准50ohm)校准网络分析仪.
2,修剪一段同轴延长线,使得等效电长度等于1/2波长的整倍数.
在史密斯原图上观察延长电缆的阻抗,修剪电缆长度使得中心频率点的阻抗>1kohm.
3,焊接被测天线.
断开与网络分析仪的连接,.电缆尽量靠近接地金属走线.pai型匹配如图所示,只焊接1个100p的高频电容.其他器件不焊.
4,测量中心频率阻抗
记录阻抗的实部和虚部.
5,用SMITH 2.0软件获得匹配网络参数
一般匹配参数可以获得两组.
6,将上述步骤获得的元件参数分别焊接到天线匹配网络对应位置测量匹配结果
观察匹配结果,选择在2400-2485整个频带都相对最接近50ohm 中心点的匹配参数作为最终匹配网络模式。

2 BB
5
2.1 CLKBURST时钟线和过孔（2－7）需要包地（2倍线宽） 2.2 SIMCARD的信号及时钟线需要包地（可以一起包） 2.3 所有的音频线（MIC,RECEIVER,SPEAKER,EAR尤其注意 MICBIAS,MIC_BIAS_AUX）需要包地，并检查邻层及过孔是否包地。 2.4 所有的模拟信号线 (MES_BATT,TEMP_PRODUCT,MES_CUR,CURRENT etc.)都需要 包地。 2.5 LCDC 时钟线C_MCLK,C_PCLK需要包地，邻层没有平行走线。 2.6 所有的晶体和晶振下面第二层没有信号线的过孔和走线。 2.7 VBAT电源线全部包地，尽量从根部星形连接。V_EXT_CHARGE 以及和UBA2008相连的VBAT部分电源线宽至少0.5mm 2.8 所有电源的线宽最窄不小于0.2mm,注意电源线宽的一致性，避免 出现中间段变细的情况。 3 ESD(从PCB角度) 3.1 打孔,各IC,连接器,bypass电容等地脚用孔连到主地. 3.2 所有连接 ESD器件的信号线必须先通过 ESD，然后再到相应的器 件，连接 ESD部分线宽要不小于 0.15mm
22
• 可以参考的文件 • ..\拼板.doc
23
四 PCB制程的知识 1 gerber file(光绘文件) 格式: Gerber RS274D、Gerber RS274X 2 pcb的制作流程 Shearing
24
CAM Inner layer Legend relamination drill Copper plating Packing & Delivery Photo EP Solder mask Surface treatment
31
• Solder mask • Surface treatment Organic Surface Protection chem. Ni/Au • 通断测试

天线设计指导天线设计规则•使用尽可能多的空间：对于天线的性能来讲，尺寸越大越好•请密切注意天线的高度（天线和P C B的距离）<=>带宽天线设计规则•手机的长度对于天线的性能有着显著的影响•所有的金属应尽可能的远离天线ba tt e r y内置天线P I F A的建议尺寸•G S M900&G S M1800：40*12*6mm wi t h PCB GNDUni t：mm内置天线PIFA(四频)的建议尺寸•GSM850/900/1800/1900：40*15*7mm with PCB GND715内置天线M onopo l e的建议尺寸•G S M900&G S M1800：40*8*3no g r oundUni t：mm内置天线Monopole(四频)的建议尺寸•GSM850/900/1800/1900：40*10*5 no ground510天线底部DOME的处理如果天线设计在底下部位,一般这样设计的时候,天线都是MONOPO L E天线,这样的话,不但要注意天线底下要没有地,而且键盘和DOME片也要清除尽可能多的地,我们建议如下DOME设计:P I F A和M onopo l e的区别外壳电镀的影响对于前壳是金属，建议多留几个接地点天线类型尽可能采用PIFA，像nokia6300nokia6300在板子正、反面的四周，能露铜的全部露铜。

推荐馈点和地点形状和尺寸为了天线弹片触脚更好的接触馈地点。

不推荐馈点和地点形状和尺寸F eed poin tGr ound poin t PIFA天线实现双高频（如1800&1900放中间，短路点放两边，同时PAD最好能横排放置，不要竖排放置。

天线的结构设计主要就常见的一些问题一、天线塑料件的设计：天线塑料件的设计与其它的塑料件要考虑与之相配的天线金属件实现的难易，像如图的塑料件由于表面是复杂的曲面，这样与之相配的金属件也需要做成如图的复杂曲面，对普通的折弯模难于实现，二．天线金属件的设计：天线金属件主要是天线与P C B的连接方式的选择，根据P C B板上的地馈点位置进行选择合适的连接方式，即设计接触稳定可靠形状的触脚。

天线防雷全攻略天线防雷全攻略天线架设秘籍之一————天线防雷全攻略我们蛤蟆（HAM）架设的天线分为以下几种：1.基地（棒子）天线，包括各种短波天线。

特点是，以高度为目的，尽可能的往高处架设，2、30层楼的高度也就刚刚凑合。

什么？架在6楼顶上？你要架在6楼顶上，你都不好意思跟人打招呼！如有可能，架在月亮上最好，“阿道夫布什”兄曾提出架在热气球上，我很反对，因为馈线太长，信号衰减太大......2.以阳台为载体的各种“刺猬”状天线。

能架出这种天线的蛤蟆最执著，在无数次贿赂物业部门拿楼顶平台钥匙的老头不成功的情况下，经过无数次努力和失败，终于做出了“阳台天线”。

在这里，我有一个强烈的建议：千万不要让邻居们知道这个大棒子是发射几十乃至上百瓦功率无线电波用的，现在连安装小灵通天线都有人起诉。

最好的办法如下，从棒子或鱼杆上斜拉出一根纯尼龙绳，五金店里有卖的，3元20米，再在上面挂上一个大裤衩，呵呵，保证没有人干涉你了。

这个方法我曾经教过无数的蛤蟆，没有失败过，只是记得那个裤衩要经常更换一下。

呵呵，跑题了。

3. 车载天线（苗子）。

这种天线最常见，可谓千奇百怪。

但无论什么样的苗子，都要垂直于车身安装，除非你能发明出印刷的电台天线，就是车上收音机用在后窗玻璃里的那种天线。

好了，天线就先分析到这里。

现实使用中，这些天线都有可能遭到雷击。

我简单的讲一下雷击的原理，你的天线在雨天里，聚集了所在建筑物或地面的强大电荷，在气压很低的情况下，带雨云层距离地面很近，云层所带的电荷和你天线上的电荷极性相反，在电荷强度达到足以电离空气而防电的时候，雷击就形成了。

有蛤蟆问了，为什么就偏偏通过我的天线放电呢？这个理论比较复杂，我简单的比喻一下，因为电荷“异性相吸”的原理，地表或建筑物上的正电荷会不断的靠近空中云层里的负电荷。

这时候，在地面或建筑物上离云层最近的导体就成了电荷的释放路径。

你的天线肯定是最高的，离云层也最近，所以，成了电荷运动的路径。

GPS天线使用安装指南GPS接收天线是时钟系统信号接收部分的一个子部分，用于接收GPS卫星信号。

根据时钟系统的要求，选用ZYGPSDA-30型。

ZYGPSDA-30型GPS天线是专用GPS授时天线，具有精确相位中心，与其它微带天线相比其先进的电路设计可减弱多路径效应，优秀的密封性能使其可以工作在恶劣的天气环境中，防雨、防冻、防电击。

ZYGPSDA-30型GPS专用天线通过同轴电缆输入电源和输出RF射频信号，天线内含屏蔽滤波及两极放大器，可减少因电缆长度引起的信号衰减及其它干扰源引入的干扰。

ZYGPSDA-30型GPS专用天线的技术指标：见下表GPS天线的安装及使用说明：1）GPS授时天线安装时其信号接收面应平行于地面，以达到最佳接收效果。

同时应考虑周边环境适当调整安装的角度。

2）GPS授时天线安装时应远离高压线及强电场、磁场等干扰源。

3）电缆线铺设时应远离高压线，电源线，电话线等。

4）电缆线长度多出时不要盘起，应拉直，以免产生电磁场引致信号衰减。

5）电缆线铺设时不应受力压迫。

6）天线的接头不要带电插拔，以免电路受损。

避雷装置及接地措施1概述：由于GPS/GNSS天线安置于室外环境，为防止因馈线感应雷击冲击过电压而对接收设备造成损害，应在天线馈线上加装避雷装置。

根据时钟系统的需求，选用法国索兰TC系列高频馈线防雷器。

TC系列高频馈线防雷器是为保护微波、卫星接收器而设计的。

对GPS/GNSS 天线分别选用法国索兰TC系列高频馈线避雷器的TCN50C-130C型。

基本电路图:天线馈线避雷器接于设备馈线的输入端(如图所示)：2 高频馈线避雷器的技术指标用于GPS接收天线的TCN50C-130C型高频馈线避雷器的技术指标：见下表3高频馈线避雷器的安装及使用说明：1）天线馈线避雷器接于设备馈线的输入端。

2）电缆馈线的金属外护层，在上部、下部和经走线架进机房入口处就近接地，在机房入口处的接地就近与地网引出的接地线连通。

GPS天线的安装(1)安装方式●GPS天线应通过螺丝紧固安装（GPS天线厂家提供）；GPS抱杆(客户提供)可通过紧固件固定在走线架或者附墙安装，如无安装GPS抱杆可直接把天线支架固定在墙上。

●当GPS天线安装在支架上时，其天线底部应高出抱杆或墙顶部。

(2)垂直度要求●GPS天线必须垂直安装，垂直度各向偏差不得超过1°。

(3)阻挡要求●GPS 天线必须安装在较空旷位置，上方90 度范围内（至少南向45°）应无建筑物遮挡。

图8-1 GPS安装要求示意图●由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS天线安装在安装地点的南边。

●GPS接收机的信号必须保证同时稳定接收4颗星(含)以上并且每颗星的信噪比大于40。

●为避免反射波的影响，建议GPS天线尽量远离周围尺寸大于200mm的金属物1.5m以上，在条件许可时尽量大于2m。

●建议两个或多个GPS天线安装时要保持2米以上的间距。

●铁塔基站建议将GPS接收天线安装在机房建筑物屋顶上。

(4)防雷接地要求●GPS天线安装在避雷针45°保护角内。

●GPS天线的安装支架及抱杆须良好接地。

(5)LTE共址站的GPS安装或共享要求●LTE设备同厂家时：如集中放置BBU，可选择利用GPS同步信号，直接加装分路器射频共享GPS同步信号。

(6)应确保GPS天线周边不存在大功率的微波发射天线、高压输电电缆以及电视发射塔的发射天线等电磁干扰源，干扰功率不应超过－90dBm。

以周边没有大功率的发射设备，没有同频干扰或强电磁干扰为最佳安装位置。

(7)GPS天线与WIFI天线安装要求距离大于3米，天线不能安装在天线的发射口面处。

(8)GPS天馈线缆与抱杆进行固定(采用黑色扎带)，扎带头的朝向一致，扎带的间距均匀，所有线扣必须齐根剪平不拉尖。

(9)GPS 1/2”馈线最大长度根据以下场景场景1场景2场景3。

天线调试匹配方法[精选]第一篇：天线调试匹配方法[精选]通常对某个频点上的阻抗匹配可利用SMITH圆图工具进行, 两个器件肯定能搞定, 即通过串+并联电感或电容即可实现由圆图上任一点到另一点的阻抗匹配, 但这是单频的。

而手机天线是双频的, 对其中一个频点匹配,必然会对另一个频点造成影响, 因此阻抗匹配只能是在两个频段上折衷.在某一个频点匹配很容易，但是双频以上就复杂点了。

因为在900M完全匹配了，那么1800处就不会达到匹配，要算一个适合的匹配电路。

最好用仿真软件或一个点匹配好了，在网络分析仪上的S11参数下调整，因为双频的匹配点肯定离此处不会太远。

，只有两个元件匹配是唯一的，但是pi 型网络匹配，就有无数个解了。

这时候需要仿真来挑，最好使用经验。

仿真工具在实际过程中几乎没什么用处。

因为仿真工具是不知道你元件的模型的。

你必须要输入实际元件的模型，也就是说各种分布参数，你的结果才可能与实际相符。

一个实际电感器并不是简单用电感量能衡量的，应该是一个等效网络来模拟。

本人通常只会用仿真工具做一些理论的研究。

实际设计中，要充分明白Smith圆图的原理，然后用网络分析仪的圆图工具多调试。

懂原理让你定性地知道要用什么件，多调是要让你熟悉你所用的元件会在实际的圆图上怎么移动。

（由于分布参数及元件的频率响应特性的不同，实际件在圆图上的移动和你理论计算的移动会不同的）。

双频的匹配的确是一个折衷的过程。

你加一个件一定是有目的性的。

以GSM、DCS双频来说，你如果想调GSM而又不太想改变DCS，你就应该选择串连电容、并联电感的方式。

同样如果想调DCS，你应该选择串电感、并电容。

理论上需要2各件调一个频点，所以实际的手机或者移动终端通常按如下规律安排匹配电路：对于简单一些的，天线空间比较大，反射本来就较小的，采用Pai型（2并一串），如常规直板手机、常规翻盖机；稍微复杂些的采用双L型（2串2并）：对于更复杂的，采用L ＋Pai型（2串3并），比如用拉杆天线的手机。

短波双极天线架设方法短波双极天线架设指南材料清单两根长度相等的导线（铜或铝）电缆或接线端子陶瓷或塑料绝缘器天线调谐器（可选）选择合适的位置尽量选择在开阔地带，远离建筑物和其他障碍物。

避免在附近有高压线或其他电气干扰源的地方。

确保现场有足够的净空，天线不会与周围的环境接触。

确定天线长度短波双极天线的长度取决于所需的频率范围。

对于业余无线电波段（1.8 - 28 MHz），建议使用图表或计算器来确定最佳长度。

一般来说，天线的总长度（两根导线加在一起）应略小于目标频率波长的一半。

制作双极天线将两根导线的一端连接到绝缘器上。

导线末端应剥去约 5 厘米的绝缘层，并拧成环或钩子形状。

将绝缘器固定在横臂或导线之间的支架上。

导线应与地面平行，并尽可能拉直。

连接馈线使用电缆或接线端子将馈线连接到双极天线的中心。

确保连接牢固，并用绝缘胶带或热缩管进行保护。

调谐天线（可选）如果需要，可以使用天线调谐器来优化天线的性能。

调谐器可以调整天线的驻波比（SWR），以提高其效率和传输范围。

完成安装确保天线所有连接牢固，并检查绝缘层是否有损坏。

将馈线敷设到收发器或调谐器。

升起天线并固定在适当的高度。

维护和故障排除定期检查天线连接和绝缘层是否有损坏。

如果天线出现异常，例如驻波比过高或信号减弱，请检查是否有连接松动或电线破损。

确保天线远离电气噪音源，如高压线或变压器。

注意⚠️在升起天线之前，请务必确定其重量和尺寸是否适合支撑结构。

在架设天线时，务必遵守所有当地法规和安全准则。

对于高功率应用或需要专业安装的天线，建议寻求有执照的电工的帮助。

地球站天线对星方法简介一、做好必要的准备：1. 准备工具：频谱仪、罗盘仪、测试电缆、扳手。

2. 参数计算：先从资料中查出天线所在地的经度Lg 、纬度φg 、所用卫星的经度Ls 。

可计算出：天线方位角()⎥⎦⎤⎢⎣⎡-+︒=g Sin Ls Lg tg Arctg Az φ180 （度）注：以正北为方位角0°天线俯仰角（度）天线极化角()⎥⎦⎤⎢⎣⎡-=g tg Ls Lg Arctg P φsin （度） 注：以地球站低噪放LNA 宽面与大地垂直时为0°基准，在天线背面，面对卫星旋转馈源。

若P 为正值，则将馈源顺时针旋转P 度，若P 为负值，则将馈源逆时针旋转P 度。

二、对星：1. 根据计算出的Az 、El 值和极化脚P 粗调天线：• 粗调俯仰：以天线中心体的背面平面作为基准，把罗盘仪的一个侧面紧靠此基准面，可以从罗盘仪上读出此天线仰角，调整俯仰调节螺杆，使天线的仰角为所需值。

• 粗调方位：一人站于天线正前方（即面对天线口面）约4～5米处，手()()⎥⎦⎤⎢⎣⎡---=Az Ls Ld g Ls Lg Arctg El sin sin cos cos 15126.0φ持水平放置的罗盘仪，旋转使之指针指向计算出的方位角。

然后另一人调整方位调节螺杆（在此时要去掉天线的方位微调螺杆），使天线中心轴指向和罗盘仪指针处于同一方向上。

•粗调馈源极化。

（此时应注意使用卫星上的信标极化）2. 细调：经过以上的调整以后，天线基本上已经对准卫星，这时再用接收机或频谱仪作为指示器，细调天线俯仰和方位。

•把频谱仪与室外单元（ODU）用测试电缆连接起来。

打开频谱仪，把频谱仪中心频率设到卫星的信标频率（若经ODU，应设到经下变频后的频率），选择适当的分辨带宽（RBW），视频带宽（VBW），扫描带宽（SPAN）等参数，使之能清楚地读出信标的指示（有一定的信噪比）。

一般设为RBW=10KHz，VBW=300KHz，SPAN=300KHz。
