薄壁工件加工的因素及方法

薄壁零件的机械加工工艺分析1. 引言1.1 简介薄壁零件在机械加工领域中起着重要的作用，其加工难度和技术要求较高。

对薄壁零件的机械加工工艺进行深入分析和研究具有重要意义。

本文旨在探讨薄壁零件加工的相关问题，通过对薄壁零件的定义、加工难点以及机械加工工艺的分析，来探讨如何选择合适的加工方案，并对加工工艺进行优化，提高加工效率和产品质量。

在工艺优化的过程中，需要考虑到薄壁零件的特点和加工需求，不断完善工艺流程，优化加工参数，提高加工质量和生产效率。

本文还将讨论工艺优化的重要性以及未来研究方向，以期为薄壁零件的机械加工工艺提供一定的参考和借鉴。

1.2 研究背景薄壁零件在现代工业生产中得到了广泛应用，其轻量化、高强度和高性能的特点使其在航空航天、汽车制造、电子设备等领域发挥着重要作用。

由于薄壁零件的特殊性，其加工难度较大，容易出现变形、裂纹等质量问题，给生产制造带来了挑战。

通过深入分析薄壁零件的机械加工工艺，探讨加工中存在的难点和问题，并提出相应的加工方案和工艺优化措施，对于提高薄壁零件加工质量和效率具有重要意义。

薄壁零件加工的难点主要包括材料轻薄、刚度低、易变形等特点，导致加工过程中容易出现振动、共振、切削变形等问题。

针对这些问题，现有研究主要集中在加工参数优化、刀具选择、切削力控制等方面进行探讨，但仍存在一定的局限性。

有必要对薄壁零件的机械加工工艺进行进一步深入的研究和分析，以期提出更有效的解决方案，实现薄壁零件加工质量的提升和成本的降低。

2. 正文2.1 薄壁零件的定义薄壁零件是指在加工过程中其壁厚相对较薄的零件。

薄壁零件通常用于各种工业领域，包括航空航天、汽车制造、电子设备等。

由于其壁厚较薄，薄壁零件在机械加工过程中常常面临一些特殊的挑战和难点。

薄壁零件的定义可以从几个方面来说明。

薄壁零件的壁厚通常小于其最小尺寸的10%，这就要求在加工过程中需要特别注意避免壁厚过薄导致变形或破裂的问题。

薄壁零件的结构通常比较复杂，需要高精度的加工，以保证零件的质量和性能。

航空薄壁件加工技巧由于航空发动机零件具有轻量化的要求，整体薄壁零件具有相对刚性好、比强度高、相对重量较轻等优点，广泛应用在航空工业中。

航空薄壁件由于自身結构的特点，加工中极易发生形状变形、尺寸超差和切削振动等问题，对于加工精度极不易控制，影响加工效率的提高，使加工难度增大。

加工变形已成为制约航空制造业的瓶颈，解决这个难题已成为我国机械制造尤其是航空制造技术中的关键问题。

标签：航空；薄壁；变形机械加工中，我们通常把壁厚小于2mm的零件称作薄壁零件。

结构类的零件比如壳体、平板件，轴类比如盘轴、套筒等零件，其结构特点是壁厚与内径曲率半径（或轮廓尺寸）之比小于1：20。

1 薄壁零件的特性1.1 结构特点航空薄壁件一般由侧壁和腹板构成，结构复杂，体积较大，相对刚度较低。

1.2 工艺特点（1）薄壁件的结构特点导致在加工中极易产生加工变形，要对变形进行控制及矫正。

（2）薄壁件的截面较小，轮廓尺寸较大，零件刚性降低，容易发生振动，甚至不能按常规方法进行机械加工，如真空吸附加工，镜像加工。

（3）薄壁零件的加工尺寸精度要求高，且协调精度（切削力及其波动、振动、切削温度、装配方式）也要求非常高。

2 薄壁件加工变形因素分析加工工艺系统的受力、受热、振动等变形，几何误差，内应力和调整引起的误差是影响零件加工精度的主要因素。

薄壁件因自身结构的特点，导致刚性不足，装夹时要变形，卸载时要有回弹变形，毛坯内应力（控制变形的前提条件是有效地消除工件的残余应力）释放要产生变形，加工过程中也要产生变形，这每个变形都要影响加工精度。

3 薄壁件加工工艺方案3.1 提高薄壁零件的工艺刚度增大壁厚将有利于提高工件刚度。

因此可采用加固的方法，利用填充式加固材料石蜡、胶、低熔点合金、磁流变液等对工件及夹具进行加固装夹。

提高工件的工艺刚度还可以从下面几个方面着手，一是提高工件与工装接触定位面的加工精度和表面光洁度，二是提高接触刚度（增强接触面硬度或采用高弹性模量材料）。

典型薄壁零件数控铣削加工工艺随着制造业的发展，数控加工技术逐渐成为最常用的加工方法之一。

而在数控加工领域中，数控铣削技术是常见的加工方法之一。

本文将介绍典型薄壁零件数控铣削加工工艺，包括工艺准备、加工流程、刀具选择和切削参数等方面的内容。

一、工艺准备1.1 材料选择因为薄壁零件通常是轻型结构件，所以材料一般选择铝合金、镁合金、不锈钢等轻质、高强度的材料。

1.2 工件夹紧在加工薄壁零件时，一定要保证工件夹紧牢固。

否则，易造成加工过程中工件的振动或位移，导致加工精度降低。

1.3 加工精度要求由于薄壁零件的厚度较小，所以在加工过程中要保证加工精度高，以防加工出错或造成损失。

二、加工流程2.1 预处理将所选材料进行预处理，包括去表面氧化层、去毛刺等。

2.2 下刀编制好数控加工程序后，进行下刀和切割。

2.3 清洗清洗零件，以便检查和测试。

2.4 检测检测零件的精度、结构、特性等。

如果不合格，要重新加工。

进行表面处理，包括抛光、喷漆、防锈等。

三、刀具选择在加工薄壁零件时，需要选用比较特殊的刀具。

常用的刀具主要包括切割刀具、削铣刀具、倒角刀具、钻头等。

3.1 切割刀具为了保证零件表面的质量和精度，需要选用切割刀具。

切割刀具的作用是将零件中的材料割离，形成所需的几何形状。

在进行倒角时，需要选用倒角刀具。

倒角刀具能够将薄壁零件边缘处的角进行倒角处理，使其具有更好的平滑度和美观度。

3.4 钻头在加工薄壁零件时，常常需要进行孔加工。

钻头是一种常用的刀具，在加工孔时经常被使用。

四、切削参数在加工薄壁零件时，需要注意切削参数的选择。

切削参数对加工质量起着重要的影响。

4.1 切削速度切削速度是指刀具在切割过程中移动的速度。

切削速度过快，容易导致刀具磨损、表面质量差等问题。

切削速度过慢，加工效率低下。

切削深度是指刀具在一次切削过程中切入材料的深度。

切削深度过大，会导致切屑对切削影响的加重，影响加工质量和效率。

总之，在加工薄壁零件时需要注意工艺准备、加工流程、刀具选择和切削参数等方面的内容。

薄壁类零件的车削工艺分析段立波一．引言薄壁类零件指的是零件壁厚与它的径向、轴向尺寸相比较, 相差悬殊, 一般为几十倍甚至上百倍的金属材料的零件，具有节省材料、结构简单等特点。

薄壁类零件已广泛地应用于各类石油机械部件。

但是薄壁类零件的车削加工是比较棘手的，具体的原因是因为薄壁类零件自身刚性差、强度弱，在车削加工中极容易变形，很难保证零件的加工质量。

如何提高薄壁类零件的加工精度是机械加工行业关心的话题。

二．薄壁类零件车削过程中常出现的问题、原因及解决办法我们在车削加工过程中，经常会碰到一些薄壁零件的加工。

如轴套薄壁件（图1），环类薄壁件（图2），盘类薄壁件（图3）。

本文详细分析了薄壁类零件的加工特点、防止变形的装夹方法、车刀材料、切削参数的选择及车刀几何角度。

进行了大量的实验,为以后更好地加工薄壁类零件,保证加工质量,提供了理论依据。

图1轴套薄壁件图2环类薄壁件图3盘类薄壁件1.薄壁类零件的加工特点1.1因零件壁薄，在使用通用夹具装夹时，在夹压力的作用下极易产生变形，而夹紧力不够零件又容易松动，从而影响零件的尺寸精度和形状精度。

如图4所示，当采用三爪卡盘夹紧零件时，在夹紧力的作用下，零件会微微变成三角形，车削后得到的是一个圆柱体。

但松开卡爪，取下零件后，由于零件弹性，又恢复成弧形三角形。

这时若用千分尺测量时，各个方向直径相同，但零件已变形不是圆柱体了，这种变形现象我们称之为等直径变形。

图4三爪卡盘装夹1.2因零件较薄，加工时的切削发热会引起零件变形，从而使零件尺寸难以控制。

对于膨胀系数较大的金属薄壁零件，如在一次安装中连续完成半精车和精车，由切削热引起零件的热变形，会对其尺寸精度产生极大影响，有时甚至会使零件卡死在芯轴类的夹具上。

1.3薄壁类零件加工内孔中，一般采用单刃镗刀加工，此时，当零件较长时，如果刀具参数及切削用量处理不当，将造成排屑困难，影响加工质量，损伤刀具。

1.4由于切削力和夹紧力的影响，零件会产生变形或振动，尺寸精度和表面粗糙度不易控制。

薄壁件铣削加工工艺一、工艺概述薄壁件铣削加工是指对于壁厚较薄的工件进行铣削加工的一种工艺。

在这种加工过程中，需要注意避免因切削力过大而导致变形、破裂等问题。

二、加工前的准备1. 选择合适的材料：薄壁件通常使用铝合金、钢材等材料，需要根据具体情况选择合适的材料。

2. 设计合理的结构：在设计薄壁件时，需要考虑到其结构是否合理，是否容易变形、破裂等问题。

3. 确定加工方向：在进行薄壁件铣削加工时，需要确定切削方向和进给方向，以避免产生过大的切削力。

4. 准备好所需刀具：根据具体情况选择合适的刀具，并确保其磨损程度符合要求。

三、加工过程1. 切割前处理：将薄壁件固定在机床上，并使用夹具固定好位置。

同时检查夹具是否牢固，以避免因夹具不牢导致的误差。

2. 粗铣：根据加工要求选择合适的切削速度和进给速度，并进行粗铣。

在粗铣时，需要注意切削深度和切削宽度的控制，以避免过大的切削力。

3. 半精铣：在粗铣完成后，进行半精铣。

在半精铣时，需要控制好刀具的磨损程度，并根据加工要求选择合适的切削参数。

4. 精铣：最后进行精铣。

在精铣时，需要控制好加工温度和表面质量，并使用合适的冷却液降低温度。

四、加工后处理1. 去毛刺：在加工完成后，需要去除薄壁件表面的毛刺，以保证其表面质量。

2. 洗净清理：将薄壁件洗净并清理干净，在检查其尺寸是否符合要求。

3. 包装运输：将薄壁件包装好，并妥善运输到指定地点。

五、注意事项1. 避免过大的切削力：在进行薄壁件铣削加工时，需要注意避免因切削力过大而导致变形、破裂等问题。

2. 选择合适的刀具：根据加工要求选择合适的刀具，并确保其磨损程度符合要求。

3. 控制好加工温度：在进行薄壁件铣削加工时，需要注意控制好加工温度，以避免因过高的温度导致变形、破裂等问题。

4. 检查夹具是否牢固：在进行薄壁件铣削加工时，需要检查夹具是否牢固，以避免因夹具不牢导致的误差。

数控车床薄壁件加工技巧和方法一、概述薄壁件是指壁厚小于2mm的机械零件，具有重量轻、节省材料、结构紧凑等特点。

数控车床是现代加工制造业中应用广泛的设备，对于薄壁件的加工具有独特优势。

本文将重点介绍数控车床在薄壁件加工中的技巧和方法，以提高加工效率和产品质量。

二、材料选择与装夹方式1.材料选择：薄壁件常用的材料有铝合金、钛合金、不锈钢等，这些材料具有较好的塑性和切削性能。

在选择材料时，应充分考虑其物理性能和加工工艺性。

2.装夹方式：针对薄壁件易变形的特点，应采用合适的装夹方式，如真空吸附、专用夹具等，以保证工件在加工过程中保持稳定。

三、刀具选择与切削参数优化1.刀具选择：针对薄壁件的加工特点，应选用锋利、耐磨的刀具，如硬质合金刀具、涂层刀具等。

同时，刀具的几何参数对切削力、切削热等方面都有影响，应根据工件材料和加工要求进行合理选择。

2.切削参数优化：切削参数的合理选择对于薄壁件的加工至关重要。

应综合考虑切削深度、进给速度、切削速度等参数，以减小切削力、切削热对工件的影响，防止工件变形。

四、加工技巧1.轻切快走：在加工过程中，应采用轻切快走的加工方式，以减小切削力对工件的影响。

同时，合理使用切削液，降低切削温度。

2.分层加工：对于厚度较大的薄壁件，可以采用分层加工的方式，减小各层之间的切削力，避免工件变形。

3.工艺优化：在编制加工程序时，应充分考虑工件的形状、材料特性等因素，合理安排粗加工、半精加工和精加工的顺序，以提高加工效率和产品质量。

4.热处理：在加工过程中，可对工件进行适当的热处理，以提高其硬度和耐磨性。

同时，合理安排热处理工艺参数，防止工件变形或开裂。

5.检测与修正：在加工过程中，应定期检测工件的尺寸和形位公差，如有偏差应及时修正。

同时，对加工过程中出现的问题进行分析和总结，不断优化加工方法和工艺参数。

五、结论通过以上分析可知，数控车床在薄壁件加工中具有独特优势。

在实际生产中，应根据具体情况选择合适的材料、装夹方式、刀具和切削参数。

铝合金薄壁件加工中变形的因素分析与控制方法一般认为，在壳体件、套筒件、环形件、盘形件、轴类件中，当零件壁厚与内径曲率半径（或轮廓尺寸）相比小于1：20时，称作为薄壁零件。

这一类零件的共同特点是受力形式复杂，刚度低，加工时极易引起误差变形或工件颤振，从而降低工件的加工精度。

薄壁零件因其制造难度极大，而成为国际上公认的复杂制造工艺问题。

一、薄壁件加工变形因素分析薄壁件由于刚度低，去除材料率大，在加工过程中容易产生变形，对装夹工艺要求高，使加工质量难以保证。

薄壁类零件在加工中引起变形的因素有很多，归纳总结有以下几个方面：1、工件材料的影响铝合金作为薄壁件最理想的结构材料，与其他金属材料相比，具有切削加工性好的特点。

但由于铝合金导热系数高、弹性模量小、屈强比大、极易产生回弹现象，大型薄壁件尤为显著。

因此，在相同载荷情况下，铝合金工件产生的变形要比钢铁材料的变形大，同时铝合金材料具有硬度小、塑性大和化学反应性高等性质，在其加工中极易产积屑瘤，从而影响工件的表面质量和尺寸精度。

2、毛坯初始残余应力的影响薄壁件加工中的变形与毛坯内部的初始残余应力有直接的关系，同时由于切削热和切削力的影响，使工件和刀具相接触处的材料产生不能回弹的塑性变形。

这种永久性的变形一旦受到力的作用就会产生残余应力，而在加工过程中，一旦破坏了毛坯的残余应力，工件内部为达到新的平衡状态而使应力重新分布，从而造成了工件的变形。

3、装夹方式的影响在加工中夹具对工件的夹、压而引起的变形直接影响着工件的表面精度，同时如果由于夹紧力的作用点选择不当而产生的附加应力，也将影响工件的加工精度。

其次，由于夹紧力与切削力产生的耦合效应，也将引起工件残余应力的重新分布，造成工件变形。

4、切削力和切削热的影响切削力是影响薄壁件变形的一个重要因素。

切削力会导致工件的回弹变形，产生不平度，当切削力达到工件材料的弹性极限会导致工件的挤压变形。

在切削加工过程中，刀具与工件之间的摩擦所作的功，材料在克服弹性、塑性变形过程中所做的功绝大部分转化为加工中的切削热，从而导致工件的各部分的温度差，使工件产生变形。

摘要：本文系统设计了薄壁零件的数控车削加工工艺。

通过探讨薄壁零件在加工中存在的易变形、零件尺寸精度、位置精度及表面粗糙度不易保证等技术问题，对加工难点进行分析，给出了加工工艺路线和加工方案，通过优化、完善夹具设计和切削参数，防止了薄壁零件加工变形、保证了较好的尺寸精度和位置精度，从而有效解决薄壁零件的车削加工难题。

由于薄壁零件刚性差、强度弱，在加工中极易变形，是零件的形位公差增大，不易保证零件的加工质量。

因此对薄壁零件的装夹，切削加工过程中刀具的合理选用及切削量的选择，提出了严格要求。

在普通车床上加工形状较复杂、有一定精度要求、且需要多把刀具进行加工的批量零件时，不仅需要频繁换刀和装夹，花费大量的人力和时间，而且加工出来的零件质量取决于加工人员的技术水平, 产品质量得不到充分的保证。

而运用数控车床，结合传统的加工工艺，不但能大大缩短加工时间、提高加工精度，而且成品率高、产品质量稳定。

所以，在运用数控机床加工过程中为保证被加工薄壁件的必要的精度，有同轴度要求的内外圆柱面或有垂直度要求的外圆与端面，尽可能在一次装夹中完成；需要编制其加工路线、合理的选择个阶段的加工参数并编写高质量的数控加工程序。

为完全保证零件的形位公差需要设计其装夹的夹具，为此，对零件图纸、零件加工及时效处理等方面都认真地进行了分析和研究。

图1-1由图1-1可看出，?64mm的外圆对?60mm的内孔的同轴度，?64的外圆的圆度和表面质量以及内孔尺寸精度的加工是该薄壁零件最主要的加工难点。

因为该零件刚性差、强度弱，在加工中极易变形，表面质量、垂直度及同轴度难以保证。

镗削内孔时应一次装夹中加工出来，以保证该零件的尺寸精度。

针对薄壁零件壁薄、刚性差、易变形的特点，可设计该薄壁零件专用夹具装夹，以保证零件的尺寸精度和形位公差达到图纸技术要求。

这些加工难点的存在，使得加工过程中刀具选择、加工工艺路线安排、工艺装夹方式确定等对于该零件是否合格非常关键。

典型薄壁零件数控铣削加工工艺一、加工工艺概述在现代机械加工中，数控铣削技术已经成为广泛采用的一种加工方式。

它具有高效率、高精度、高稳定性等诸多优点，能够满足各种复杂形状的零部件加工需求。

而在制造业中，薄壁零件的加工一直以来都是一个难点，因为它们具有较大的面积，容易发生振动和变形，导致加工质量不佳。

因此，采用数控铣削加工工艺来生产薄壁零件，显得尤为重要。

1. 材料准备首先需要选定适合薄壁零件加工的材料，一般采用铝合金、镁合金、钛合金等轻合金材料。

然后进行材料的切割、碾磨等预处理工作，以优化后续加工的效果。

2. CAD制图在进行数控铣削加工前，需要对零件进行三维模型设计，以制定详尽的加工工艺方案。

在CAD制图过程中，需要考虑加工精度、表面质量、加工时间等多个因素，确定好各种加工参数，包括加工路径、刀柄发生器等。

3. CAM编程在CAD制图完成后，需要进行CAM编程，将机器指令和实际加工过程相一致。

在CAM编程中，需要考虑加工路径，以及刀柄进给速度、切削进给速度等参数，调整加工节奏和刀具尺寸等。

4. 加工调试CAM编程完成后，需要先进行一次加工调试。

调试过程中，需要不断调整加工参数，以充分发挥数控铣削加工的优势，并保证加工精度和表面光洁度达到标准要求。

5. 实际加工过程综合考虑加工条件、切削速度、进给速率等因素，进行实际的数控铣削加工。

在加工过程中，需要密切关注加工状态，调整加工参数，以保证产品精度和表面质量。

三、关键问题控制1.加工稳定性的控制薄壁零件加工面积较大，容易发生振动和变形，因此需要掌握加工稳定性的控制方法。

首先要选择合适的工件夹持方式，确保工件在加工过程中不产生任何变形。

同时，合理设计加工刀具尺寸和结构，采用具有高刚性的刀具，以提高加工精度和稳定性。

2.表面光洁度的控制薄壁零件加工表面质量要求较高，表面光洁度是一个很关键的指标。

因此，在加工过程中需要选用具有高刚度、高切削能力的刀具，并适当降低装夹紧密度，避免过度压缩，从而保证零件表面光滑克服表面氧化和氧化皮的形成。

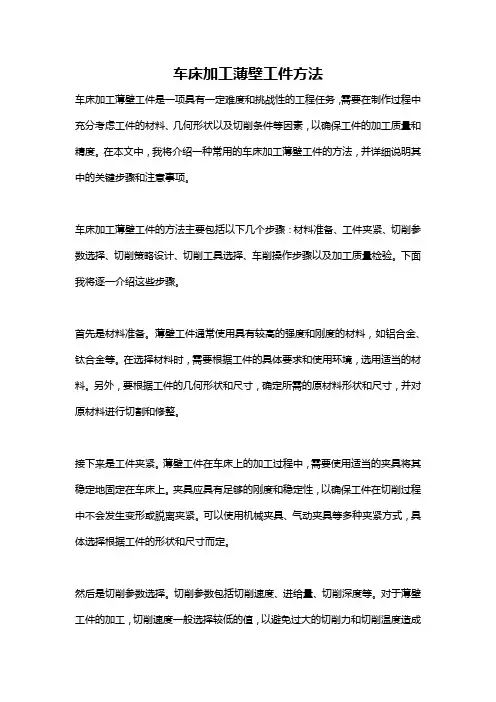

车床加工薄壁工件方法车床加工薄壁工件是一项具有一定难度和挑战性的工程任务，需要在制作过程中充分考虑工件的材料、几何形状以及切削条件等因素，以确保工件的加工质量和精度。

在本文中，我将介绍一种常用的车床加工薄壁工件的方法，并详细说明其中的关键步骤和注意事项。

车床加工薄壁工件的方法主要包括以下几个步骤：材料准备、工件夹紧、切削参数选择、切削策略设计、切削工具选择、车削操作步骤以及加工质量检验。

下面我将逐一介绍这些步骤。

首先是材料准备。

薄壁工件通常使用具有较高的强度和刚度的材料，如铝合金、钛合金等。

在选择材料时，需要根据工件的具体要求和使用环境，选用适当的材料。

另外，要根据工件的几何形状和尺寸，确定所需的原材料形状和尺寸，并对原材料进行切割和修整。

接下来是工件夹紧。

薄壁工件在车床上的加工过程中，需要使用适当的夹具将其稳定地固定在车床上。

夹具应具有足够的刚度和稳定性，以确保工件在切削过程中不会发生变形或脱离夹紧。

可以使用机械夹具、气动夹具等多种夹紧方式，具体选择根据工件的形状和尺寸而定。

然后是切削参数选择。

切削参数包括切削速度、进给量、切削深度等。

对于薄壁工件的加工，切削速度一般选择较低的值，以避免过大的切削力和切削温度造成工件的变形或损坏。

进给量和切削深度应根据工件的材料和几何形状，选择适当的数值，以充分保证切削效率和加工质量。

接下来是切削策略设计。

根据工件的几何形状和加工要求，设计合理的切削策略是确保工件加工质量的关键。

对于薄壁工件，一般采用多次轻微切削的方法，以避免一次性过大的切削力造成工件的变形。

可以通过合理安排切削路径和切削方向，控制切削力的大小和方向，以达到最优的切削效果。

然后是切削工具选择。

薄壁工件的加工通常需要选择具有较高硬度和强度的刀具，以保证切削质量和寿命。

常用的刀具有硬质合金刀具、刚性刀具等。

在选择刀具时，要根据工件的材料和几何形状，选择合适的刀具类型和规格，并进行刀具的合理刃磨和涂层处理，以提高切削效率和刀具寿命。
