EASY—LASER激光对中仪操作流程一、安装1、将两个激光探测器(S、M)利用轴固定器安装在需对中的轴上,“S”探测器固定在基准端(齿轮箱),“M”探测器固定在调整端(发电机).2、连接电缆:共两根电缆,一根将两个探测器相连,另一根将其中一个探测器与显示器相连。
两个探测器上共有四个电缆接口,连接时可按上述连接原则任意捉对连接,不会接错。
3、调整两个探测器到“12点”位置。
调整时以探测器上水平尺处于水平状态即可.调好后,将安装器具上各部位夹紧螺栓拧紧,保证两个探测器在接下来的测量过程中不会与轴有任何相对移动。
注意:9—12-3点是以“M”端看向“S"端来定义的。
二、测量1、按开关键,打开显示单元,屏幕会显示如下测量菜单:11 Horizontal 9—12—3(9—12—3点法水平机械对中)12Easy turn (任意三点法)13 ……………………2、按“11 "键选择Horizontal 9—12—3,或按“12 "键选择任意三点法,3、选择Horizontal 9—12—3,按“11”后仪器显示输入尺寸:首先,调整激光:①将两端探测器转至12点位置(可同时转动,也可分别转动),检查两端探测器上的水平尺是否处于水平状态。
②将两个探测器探测窗口前的仓门(对中靶)关闭,分别调整两个探测器上的激光调节旋钮,使激光射中靶心.注意:调整“S"端激光,射中的是“M"端靶心,调整“M”端激光,射中的是“S”端靶心。
其次,输入以下四个距离尺寸①两个探测器之间的尺寸。
该尺寸是以两个探测器上端的白线为基准,是两白线之间的距离(S-M)。
输入该尺寸后,确认。
②固定端探测器到联轴器中心的尺寸(S—C),默认状态为两个探测器之间距离的一半。
③固定端探测器到调整端设备前地脚之间的距离(S-F1).将其测量下来输入仪器,确认.④固定端探测器到调整端设备后地脚之间的距离(S—F2).将其测量下来输入仪器,确认.5、测量①按照仪器指示,将S,M单元转至9点位置(可同时转动,也可分别转动),检查两端探测器上的水平尺是否处于水平状态。
EASY-LASER激光对中使用说明书D505加强型激光对中仪D525可扩展型激光对中系统第一部分:系统配置1.每一套系统都包含以下配置:1)1个工具箱2)1套EASY-LINK软件+计算机通讯电缆3)1把卷尺4)1个显示单元用皮套5)1本操作手册2.D505加强型激光对中仪1)1个D279显示单元(包含14个测量程序)2)2根带快速接头电缆(2m)3)2个激光测量单元(18×18mm)4)2套延长杆5)2个V型安装支架6)2套安装链条7)2个磁吸座8)2个偏移块3.D525专家型激光对中系统1)1个D279显示单元(包含27个测量程序)2)2根带快速接头电缆(2m)3)2个激光测量单元(18×18mm)4)2套延长杆5)2个V型安装支架6)2套安装链条7)2个磁吸座8)2个偏移块第二部分:激光原理1.激光发射器采用半导体He-Ne激光器,激光波长为635-670nm,处于可见光的边缘,颜色为红色,具体光波位置见图1:激光波段μm 100μm 1mm图1:激光波段图2为激光发射器示意图。
阴极管内充满氦气和氖气,通过高电压激发出相应波长的光波,通过两端透镜和反射镜的反复作用,只有平行于中心线的光束被发射出去,形成激光。
阴极阳极100% 反射镜半反射镜图2:激光发射器原理示意图2.激光接收器采用先进的PSD定位技术,PSD即POSITION SENSITIVE DEVICE的缩写。
传统的激光接收器是CCD技术,即将激光感应平面分为m×n个等份,接收到激光后计算出激光的位置。
其分辨率由等分的密度来决定,因此有上限约束。
而PSD技术是在感应面的两端加适当电压,激光打到感应面的不同位置则会在两端产生不同的电流,其分析的是模拟量,理论上讲模拟量的精度是无穷高因此大大提高了测量精度。
仪器最终的精度不受感应面的限制,只决定于A/D转换器的位数。
3.关于激光束的中心位置的确定。
激光束并不是绝对圆形的,激光的能量分布也不是均匀的。
激光对中仪的工作原理
激光对中仪(Laser Alignment System)是一种使用激光技术进行精确位置测量和对齐的仪器。
其基本原理是利用激光器发出的单色、相干、方向性极好的激光束,通过特殊的透镜、反射镜和探测器等光学元件,实现对被测物体相对于参考轴线的位置、角度等参数进行实时测量和调整。
具体来说,激光对中仪通常由两个部分组成:一个激光束发射器和一个接收器。
在使用过程中,首先需要将激光束发射器固定在参考轴线上,然后将接收器移动到待测物体的位置上,并根据测量需求进行调整。
当激光束与接收器对准后,接收器会接收到激光束的反射信号,并将其转换为电信号送至仪器控制系统。
通过对接收器信号的处理和计算,系统就可以得到被测物体相对于参考轴线的精确位置和角度信息,从而实现对其进行精确定位和对齐。
激光对中仪广泛应用于机械制造、建筑施工、航空航天、能源等领域,可以帮助实现高精度定位、对齐调整等工作,提高生产效率和产品质量。
同时,激光对中仪具有使用方便、操作简单、精度高等优点,是现代化生产制造中必不可少的测量工具之一。

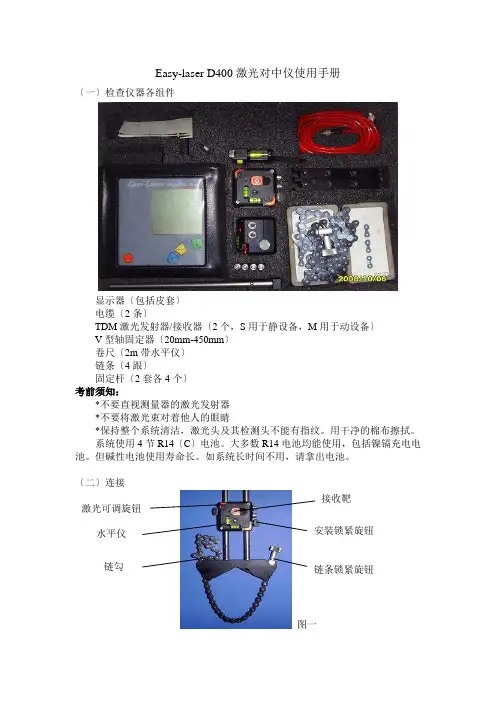

Easy-laser D400激光对中仪使用手册〔一〕检查仪器各组件显示器〔包括皮套〕电缆〔2条〕TDM 激光发射器/接收器〔2个,S 用于静设备,M 用于动设备〕V 型轴固定器〔20mm-450mm 〕卷尺〔2m 带水平仪〕链条〔4跟〕固定杆〔2套各4个〕考前须知:*不要直视测量器的激光发射器*不要将激光束对着他人的眼睛*保持整个系统清洁,激光头及其检测头不能有指纹。
用干净的棉布擦拭。
系统使用4节R14〔C 〕电池。
大多数R14电池均能使用,包括镍镉充电电池。
但碱性电池使用寿命长。
如系统长时间不用,请拿出电池。
〔二〕连接图一激光可调旋钮水平仪链勾 接收靶安装锁紧旋钮 链条锁紧旋钮按图一组装好,并分别固定在联轴器上〔如图二所示〕。
面向安装设备,左手为基准设备〔一般为泵〕,放置S;右手为调整设备〔一般为电机〕,放置M。
用一根电缆将S与M单元相连。
并用另外一根电缆将主机与任一单元连接。
图二〔三〕测试与调整软脚测试对中前应进展软脚检查。
旧的垫片或倾斜的机座会造成机器倾斜。
软脚测试前先锁紧所有地脚螺栓。
1.开机2.选择单位与比照度。
更换单位〔一般为mm〕,选择比照度〔即屏幕亮度,一直按住会越来越暗,然后变亮〕。
如不需调整那么按。
3.在菜单中选择软脚4.输入S到M的距离〔为输入数字、数字循环增加,确定、数值进入下一位,后退。
〕输入S到联轴器中点位置,一般等于S到M的一半输入S到动设备前支点〔F1〕的距离输入S到动设备后支点〔F2〕的距离5.将联轴器转到12点钟位置,即正上方〔如仪器指示〕。
翻开激光发射器的接收靶,调整激光可调旋钮,使S与M发射器发射的光束均落在对方的接收靶的中央。
按6.如显示器显示,松开显示器要求的螺栓,并拧紧,按并读出数值。
重复上述步骤,直到4个支点都完成测量。
根据读数决定是否存在软脚。
轴系对中用激光仪器找正前,应先进展粗略对中〔误差在2mm内〕,以保证仪器的激光束不脱离接收靶。
对中前先锁紧所有地脚螺栓。
浅谈联轴器对中调节方法对中是将联结在一起的两台设备的运转中心线通过校对调整,使其成为一条直线。
以离心泵为例,泵轴与叶轮、轴套、轴承等转动部件形成离心泵的中心线,电机轴与转子、轴承等转动部件形成电机的中心线,在理想状态下,这两条中心线在通过联轴器联接后互为延续,形成一条直线。
在这种情况下,电机与泵所承受的额外负荷最小,是设备最理想的工作状态。
在某些大型离心式压缩机的出厂说书上,对联轴器的对中精度提出了要求,但大部分中小型离心泵对联轴器对中精度一般没有专门的规定。
本文主要分析探讨了联轴器对中调节的方法,以供参阅。
标签:联轴器;对中;方法一、不对中的方式1、联轴器不对中的症状当泵轴与电机轴不对中运行时,设备会表现出一些典型症状:①设备的振动与噪音增大;②轴承、密封(盘根或机封)、联轴器、转轴提早损坏;③用振动仪测量时,轴承在轴向与径向产生一、二倍频的大振动;④轴承位置有高温甚至大量排出润滑油等现象;⑤基础螺丝有松脱现象;⑥联轴器间隙过大或破损;⑦联轴器有高温现象且橡塑料联轴器会有粉末排出;⑧电机运转电流偏高;⑨轴承损坏在轨道上有180度与内外对称磨损现象。
2、联轴器不对中的有哪些方式造成联轴器不对中的原因有两个:两条轴线在径向上的偏差和在角度上的偏差,一般这两种偏差同时存在。
表现在联轴器的形态上,有以下两种:两半联轴器上张口,或两半联轴器下张口。
其中两半联轴器上张口又分为电机侧联轴器高和电机侧联轴器低两种;两半联轴器下张口又分为电机侧联轴器高和电机侧联轴器低两种。
不对中的危害当联轴器处于不对中状态工作时,会在联轴器上产生很大的应力,严重影响轴、轴承和轴上其它零件的工作,对设备会造成以下伤害:1、设备振动增大;2、噪音增加;3、盘根或机械密封损坏;4、联轴器磨损或损坏;5、轴承损坏;6、效率降低,能耗增加;7、电机过热;8、设备寿命降低等。
甚至引起整臺机器和基础的振动和损坏。
因此,良好的对中可以减少生产损失,延长设备的使用寿命,减缓轴承和密封失效,降低设备的振动,减少联轴节的磨损,降低维修成本,减少耗电。

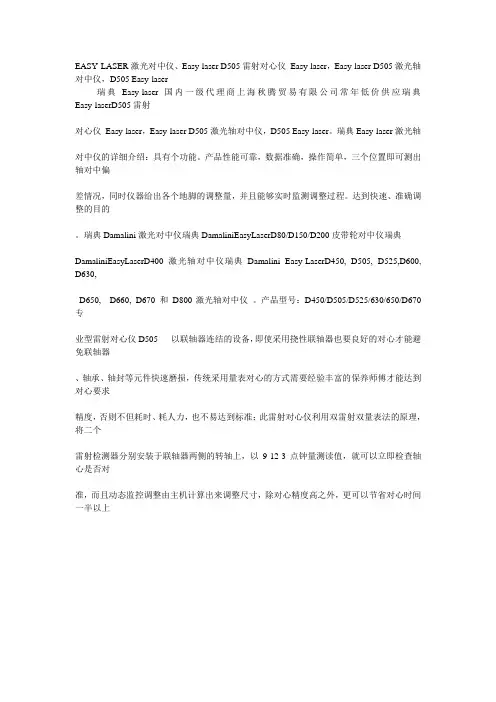

EASY-LASER激光对中仪、Easy-laser D505雷射对心仪Easy-laser,Easy-laser D505激光轴对中仪,D505 Easy-laser
瑞典Easy-laser国内一级代理商上海秋腾贸易有限公司常年低价供应瑞典Easy-laserD505雷射
对心仪Easy-laser,Easy-laser D505激光轴对中仪,D505 Easy-laser。
瑞典Easy-laser激光轴
对中仪的详细介绍:具有个功能。
产品性能可靠,数据准确,操作简单,三个位置即可测出轴对中偏
差情况,同时仪器给出各个地脚的调整量,并且能够实时监测调整过程。
达到快速、准确调整的目的。
瑞典Damalini激光对中仪瑞典DamaliniEasyLaserD80/D150/D200皮带轮对中仪瑞典
DamaliniEasyLaserD400激光轴对中仪瑞典Damalini Easy-LaserD450, D505, D525,D600, D630,
D650, D660, D670 和D800激光轴对中仪。
产品型号:D450/D505/D525/630/650/D670专
业型雷射对心仪D505以联轴器连结的设备,即使采用挠性联轴器也要良好的对心才能避免联轴器
、轴承、轴封等元件快速磨损,传统采用量表对心的方式需要经验丰富的保养师傅才能达到对心要求
精度,否则不但耗时、耗人力,也不易达到标准;此雷射对心仪利用双雷射双量表法的原理,将二个
雷射检测器分别安装于联轴器两侧的转轴上,以9-12-3点钟量测读值,就可以立即检查轴心是否对
准,而且动态监控调整由主机计算出来调整尺寸,除对心精度高之外,更可以节省对心时间一半以上。
2、有针对性的去学。
在得知总装车间要进行发电机对中调试作业任务时,主动与华创方面沟通,我检修人员全程参与了发电机对中操作。
首先,华创人员讲解了发电机对中的必要性和什么情况下需要发电机对中。
如果轴不对中,在联轴节处会有力产生,长时间运行会使联轴器断裂,造成严重故障。
然后,开始讲解激光对中仪的使用方法及注意事项和发电机对中的方法步骤。
注意事项1、激光对中仪是二级激光器,决不能盯着看激光器,决不能将激光射入人眼.2、激光对中仪十分贵重,除探测器表面外,用湿布沾中性肥皂水清洁.用用酒精清洁探测器表面.不要用棉纸,它会擦伤探测器表面.发电机对中方法:1、激光对中仪的安装,将放置TD 的柱杆装入“V”型安装支架.通过“V”型支架底部插入链条.将“V”型支架安装在被测轴上. 将TD-s (探测器)装入柱杆.TD-S为固定端安装在制动盘上,TD-M安装到联轴器与发电机连接处。
调节TD-M端使TD-S端所发信号能够位于TD-M端中心位置。
2、测量TD-S与TD-M的距离输入对中仪,按OK键;再分别测量TD-M到发电机前脚距离和发电机前脚和后脚距离并输入对中仪,按OK键。
得出计算结果。
3、进行垂直对中,旋转TD-s 到12:00 ,查看读数,误差平均值为0,总体和值不大于0.5为合格,否则需要调整发电机的螺栓。
4、进行水平对中,旋转TD-s 到03:00 和09:00方向分别查看读数,若误差平均值为0,总体和值不大于0.5为合格,否则需调节发电机水平位移。
在调节水平位移时,需要用液压装置将发电机顶起,然后利用工装进行左右移动。
5、当水平和垂直对中完毕,用力矩扳手将发电机螺栓拧到规定力矩。
经过这次学习,对发电机对中的方法过程和工具有了了解,并且对发电机对中过程中的注意事项有了一定认识。
为以后风机检修维护时自主进行发电机对中做好了准备。
激光对中仪操作方法中文激光对中仪是用来确认线路、轴线和平面的高精度测量工具。
以下是激光对中仪的操作方法:1. 准备工作:- 将激光对中仪固定在一个水平稳定的基准面上。
- 打开激光对中仪的电源,确保电池充足。
2. 调整激光器:- 打开激光对中仪的激光器开关,启动激光发射。
- 使用调焦旋钮,调整激光的聚焦程度,使其形成尽可能细小的光点。
- 使用平移旋钮,调整激光光束的位置,使其正好落在需要测量的位置上。
3. 设置参考线:- 在基准面上确定一个作为参考线的点,并将其标记为1号点。
- 将激光对中仪旋转180度,使用平移旋钮将光点移动到1号点的对称位置,这个点标记为2号点。
4. 测量目标线:- 将激光对中仪旋转90度,将光点移动到需要测量的线上。
- 读取激光对中仪上的刻度尺,记录下当前位置与参考线的距离。
- 将激光对中仪旋转180度,将光点移动到目标线的对称位置。
- 再次读取刻度尺,记录下当前位置与参考线的距离。
5. 分析结果:- 根据测量结果计算出目标线与参考线的偏差。
- 可以使用激光对中仪上的数码显示屏显示结果,或者将结果记录在纸上进行分析。
6. 调整目标线:- 根据结果分析,如果目标线与参考线的偏差过大,可以适当调整目标线的位置,使其与参考线对齐。
7. 关闭激光对中仪:- 关闭激光对中仪的激光发射。
- 关闭电源开关,将激光对中仪存放在安全的地方。
注意事项:- 激光对中仪是一种高精度测量工具,使用时需要小心操作,避免碰撞或震动。
- 在使用激光对中仪进行测量时,尽量在光线较暗的环境下进行,以减少外界干扰。
- 在使用激光对中仪进行测量时,需要保持仪器和测量目标的稳定性,避免移动或振动。
OPTALIGN® smart操作说明书轴对中认识您手里的OPTALIGN smartOPTALIGN smart 有三个功能键尺寸键,用来随时回到尺寸界面输入或者修改机器尺寸.测量键,用来开始测量过程.结果键,用来查看对中结果.其他几个键功能如下:返回键,可用来确认输入的尺寸以及把操作者带回到前一个操作界面.清除键,用来删除不小心输错的信息.菜单键,提供给您一个在操作过程中的选择和不同对中状态下下一步的操作.导航方向键,操作过程中的方向指示.开机/关机/回车’键,用来执行双重功能:开机, 确认输入的值以及进入任意选择的项目.数字符号键,用于输入数字,符号以及加减乘除运算符号.1. 对中状态指示灯2. USB接口/传感器接口/充电器接口3. 功能键:尺寸/测量/结果4. 返回/清除/菜单键5. 导航键6. 开关机/回车键7. 数字输入键盘8. 蓝牙指示灯9. 电池状态灯装上激光系统,打开仪器确保要对中的机器停电上锁,以及所有的安全措施已经采取。
安装好支架,传感器和反射镜,传感器应当安装在静止的机器一侧。
比如,如果是风力发电机齿轮箱和发电机的对中,传感器应当用磁性支架安装在齿轮箱一侧的刹车盘上,反射镜用链式支架或者磁性支架安装在发电机侧的轴上。
把传感器电缆和仪器连接,注意电缆插头的红点对着接口的红点(蓝牙配置的话,直接打开蓝牙开关),按开机键几秒后听到”嘀”的一声,仪器打开,稍后,仪器屏幕进入尺寸界面。
1.输入尺寸使用数字键直接在缺失的位置输入所有相关尺寸。
一按下数字键就会出现编辑框,输完尺寸可以按回车键或者返回键来确认。
还可以用导航键盘在不同尺寸位置间切换。
需要输入的尺寸如下:传感器到反射镜的距离(从箭头位置量到白线位置) 传感器到联轴器中间的距离联轴器直径(默认值是100mm ,可以不用更改) 联轴器中间到右侧机器前对地脚的距离 右侧机器前地脚到后地脚的距离 机器转速具体如下图所示:(尺寸界面总可以通过按尺寸键来进入)传感器(激光)不动的机器反射器(镜子)要调整的机器OPTALIGNsmart 控制单元2.测量按测量键就可以开始测量程序,调整激光:首先,需要将激光调整到传感器中心位置。

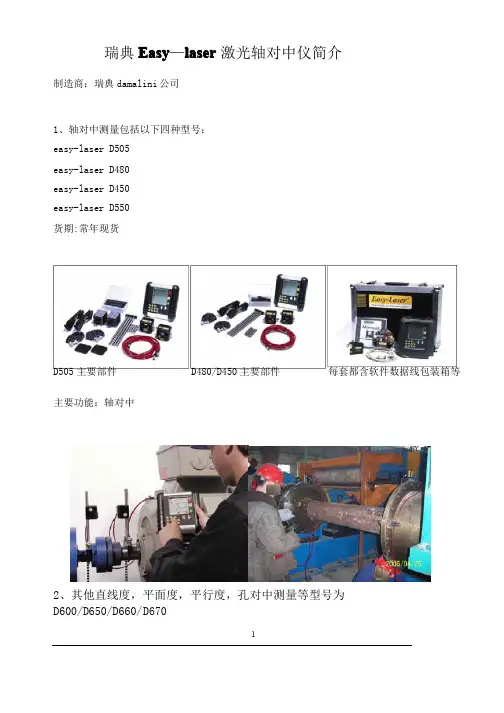

瑞典 Easy laser 激光轴对中仪简介 Easy—laser制造商:瑞典 damalini 公司1、轴对中测量包括以下四种型号: easy-laser D505 easy-laser D480 easy-laser D450 easy-laser D550 货期:常年现货D505 主要部件 主要功能:轴对中D480/D450 主要部件每套都含软件数据线包装箱等2、其他直线度,平面度,平行度,孔对中测量等型号为 D600/D650/D660/D6701产品介绍如下: 一、概述瑞典 Damalini 公司具有 20 多年设计和制造测量仪器的经验,我们研制的 easy-laser 系列产品的 基本出发点就是解决设备安装过程中几何测量和轴对中的难题。
我们的系统按照“操作简单化”的宗旨设计,用户只需按照显示屏上的提示即可完成所有的操作。
所有的系统均可在恶劣的环境下使用,并且易于安装。
easy-laser 系列产品具有不同的测量功能,用户 可以方便的升级和扩充功能,选择不同的附件可满足您不同的几何测量和轴对中要求,唯一的限制:您 的想象力。
我们和我们遍布全球的授权经销商为您提供优质的售后服务和高质量的培训。
我们愿与您共 享我们的知识和经验。
而且随着测量技术的发展我们将不断的开发新的功能来满足您的需要。
图(1)传统打“百分表”方法找轴对中图(2)用“激光对中仪”找轴对中图(3)装夹方式1、 可应付各种机械对中,取代传统的“打百分表”的方法。
优点:准确,精度可达 0.001mm,快速,结果出来后,可实时调整。
至少提高 4 倍效率。
2、 也可作几何测量,如直线度、平面度、垂直度等。
3、 同心度测量 4、 汽轮机隔板找正 5、 测试精度:0.1,0.01,0.001mm 可选简要测量步骤(以“9-12-3 点法”为例)(1)(2)(3)(4)测量结果1、 将激光探测器安装好之后,将待找正的两根轴盘车,在圆周上取 3 个位置, 则仪器自动记录 3 组数据。
技术规格标准配置1安全遵守产品安全操作规则,注意所有安全提示。
忽略安全提示可能会造成人身伤害,火灾与设备损坏。
请勿拆开,维修或用不当的方式使用设备。
否则Fixturlaser不承担相关责任。
激光防护Fixturlaser GO使用功率小于1.0mW的激光二极管,激光等级为2级•请勿直视激光发射器•请勿将激光射向人眼电源Fixturlaser GO采用三节1.5V C型碱性电池或1.2V 镍氢充电电池。
请使用高性能碱性电池。
长时间不使用请取出电池。
使用其它电池有可能导致设备损坏或人身伤害操作电池时请小心,否则会产生灼伤。
使用时请勿拆卸,请远离热源。
电池损坏或漏液时请小心污染环境。
请循守当地法规处理废旧电池。
2保养请使用湿棉布或棉签擦拭系统。
激光接收器请使用酒精擦拭。
请勿使用抽纸,会导致接收器刮伤。
请勿使用丙酮请保持激光二极管缝隙,接收器表面,连接线清洁,无油污。
显示单元应预防刮伤。
不使用时请盖上电缆盖3主菜单Fixturlaser GO根据您的需要提供不同的程序。
按下红色启动按钮启动系统,主菜单会显示。
在主菜单中您可以找到内存管理与环境设定。
用方向键选择所需程序,并使用OK按钮确认。
水平轴对中垂直轴对中内存管理Memory Manager系统功能环境设定电量显示关机4水平转轴对中介绍轴对中:测定和调整两台连接设备,使其旋转中心共线。
水平对中的调整是通过调整设备前后脚的高低和水平位移,使其达到公差允许值。
系统有两个测量单元,分别固定在两个轴上,旋转轴到不同位置,系统会技术两轴的相对位移,并显示对中结果和调整建议。
测量结果可保存预对中功能为获得最佳的对中效果,需在测量之前做一些检查工作以保证获得精确测量数据。
去现场之前,请检查下列要求:•安全规则?•测量公差?•是否有动态位移补偿?•安装条件是否受限?•测量轴是否可旋转?•所需垫片尺寸安装对中系统之前请检查设备底座,螺丝与垫片情况以及是否有空间限制目测检查完成后,考虑以下情况•设备已关机,安全标识已放置。
EASY-LASER激光对中仪操作流程一、安装1、将两个激光探测器(S、M)利用轴固定器安装在需对中的轴上,“S”探测器固定在基准端(齿轮箱),“M”探测器固定在调整端(发电机)。
2、连接电缆:共两根电缆,一根将两个探测器相连,另一根将其中一个探测器与显示器相连。
两个探测器上共有四个电缆接口,连接时可按上述连接原则任意捉对连接,不会接错。
3、调整两个探测器到“12点”位置。
调整时以探测器上水平尺处于水平状态即可。
调好后,将安装器具上各部位夹紧螺栓拧紧,保证两个探测器在接下来的测量过程中不会与轴有任何相对移动。
注意:9-12-3点就是以“M”端瞧向“S”端来定义的。
二、测量1、按开关键,打开显示单元,屏幕会显示如下测量菜单:11 Horizontal 9-12-3(9-12-3点法水平机械对中)12Easy turn (任意三点法)13 ……………………2、按“11 ”键选择Horizontal 9-12-3,或按“12 ”键选择任意三点法,3、选择Horizontal 9-12-3,按“11”后仪器显示输入尺寸:首先,调整激光:①将两端探测器转至12点位置(可同时转动,也可分别转动),检查两端探测器上的水平尺就是否处于水平状态。
②将两个探测器探测窗口前的仓门(对中靶)关闭,分别调整两个探测器上的激光调节旋钮,使激光射中靶心。
注意:调整“S”端激光,射中的就是“M”端靶心,调整“M”端激光,射中的就是“S”端靶心。
其次,输入以下四个距离尺寸①两个探测器之间的尺寸。
该尺寸就是以两个探测器上端的白线为基准,就是两白线之间的距离(S-M)。
输入该尺寸后,确认。
②固定端探测器到联轴器中心的尺寸(S-C),默认状态为两个探测器之间距离的一半。
③固定端探测器到调整端设备前地脚之间的距离(S-F1)。
将其测量下来输入仪器,确认。
④固定端探测器到调整端设备后地脚之间的距离(S-F2)。
将其测量下来输入仪器,确认。
中国石油集团西部管道有限责任公司197质量健康安全环境管理作业文件文件编号:XBGD/QHSE-6.03-05-20-A激光对中仪操作规程生产运行处编制部门:甘肃输油分公司编写人:张铁利审核人:史兴治庞贵良批准人:闵希华2007-06-01发布 2007-07-01实施FIXturlaser XA激光对中仪操作、维护保养规程1目的和范围为了保证FIXturlaser XA激光对中仪正确使用、故障处理特制定本规程。
1982 编制依据FIXturlaser XA激光对中仪操作使用说明书3 工作程序3.1准备工作3.1.1安装1)标记“M”的探头安装在可移动(电机)设备侧,标记“S”的探头安装在不可移动(泵)设备侧。
2)将“V”型定位器翻转过来,用锁紧链紧固探头在要测量设备联轴器的两侧。
3)通过调整两探头的高度到相互能够接收到激光信号,锁紧探头后面紧固装置保证探头的位置不发生变化。
4)连接探头单元与XA显示的连接电缆。
3.1.2XA显示单元1991)RS-485接口。
2)电池情况指示:闪红灯-正在充电,持续绿灯-充满完成3)工作情况指示:持续绿灯-在打开状态,绿灯闪动-在睡眠状态4)打开/睡眠/关闭按钮。
5)显示单元主要是由6.4”的触摸屏。
1)电池盖。
Fixturlaser XA采用两个可充电的高能量Li-Ion电池供电。
系统在标准使用情况下能够提供15~20小时的电量。
在正常使用情况下电池可使用2~3年时间。
2)USB主接口。
3)USB副接口。
4)以太网接口。
5)外接电源。
当外接电源与显示单元连接时电压应该在110~240V之间。
3.1.3菜单1) 水平机器轴对中2) 垂直机器轴对中3) 虚软脚测量4) 预置热膨胀值5) 激光探测器数值显示2006) 存储管理7) 总体设置8) 电池电量9) 背光10) 关闭3.1.4重复性测试在进行测量前记住先进行次重复性测试,设置好正确的采样时间。
正确的采样时间可以减小外界环境的干扰,这样可以取的正确的结果。
激光找正仪使用说明书激光找正仪使用说明书技术规格标准配置激光找正仪使用说明书?请勿将激光射向人眼1安全遵守产品安全操作规则,注意所有安全提示。
忽略安全提示可能会造成人身伤害,火灾与设备损坏。
请勿拆开,维修或用不当的方式使用设备。
否则Fixturlaser不承担相关责任。
激光防护的激Fixturlaser GO使用功率小于1.0mW电源光二极管,激光等级为2级Fixturlaser GO采用三节1.5V C型碱性电池或1.2V 镍氢充电电池。
请使用高性能碱性电池。
长时间不使用请取出电池。
使用其它电池有可能导致设备损坏或人身伤害操作电池时请小心,否则会产生灼伤。
使用时请勿拆卸,请远离热源。
电池损坏或漏液时请小心污染环境。
请循守当地法规处理废旧电池。
请勿直视激光发射器 .激光找正仪使用说明书2保养请使用湿棉布或棉签擦拭系统。
激光接收器请使用酒精擦拭。
请勿使用抽纸,会导致接收器刮伤。
请勿使用丙酮请保持激光二极管缝隙,接收器表面,连接线清洁,无油污。
显示单元应预防刮伤。
不使用时请盖上电缆盖激光找正仪使用说明书3主菜单水平轴对中根据您的需要提供不同的程Fixturlaser GO 序。
垂直轴对中内存管理按下红色启动按钮启动系统,主菜单会显示。
Memory Manager 在主菜单中您可以找到内存管理与环境设定。
按钮确OK用方向键选择所需程序,并使用系统功能认。
环境设定电量显示关机激光找正仪使用说明书?所需垫片尺寸水平转轴对中4安装对中系统之前请检查设备底座,螺丝与垫片介绍情况以及是否有空间限制轴对中:测定和调整两台连接设备,使其旋转中目测检查完成后,考虑以下情况心共线。
水平对中的调整是通过调整设备前后脚?设备已关机,安全标识已放置。
的高低和水平位移,使其达到公差允许值。
?设备温度是否正常系统有两个测量单元,分别固定在两个轴上,旋?移除旧的生锈垫片转轴到不同位置,系统会技术两轴的相对位移,并显示对中结果和调整建议。
