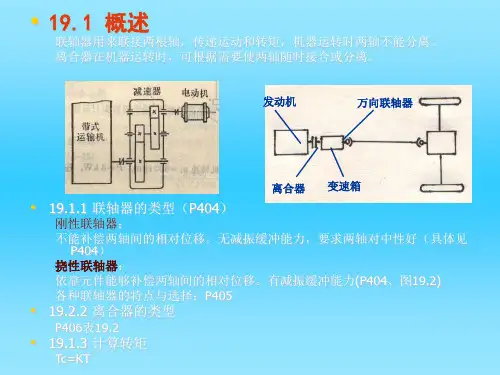

联轴器和离合器的基础知识一、联轴器1.功用联轴器通常用来联接两轴并在其间传递运动和转矩;具有吸收振动和缓和冲击的能力;可以作为一种安全装置用来防止被联接件承受过大的载荷,起到过载保护的作用;用联轴器联接轴时只有在机器停止运转,经过拆卸后才能使两轴分离。
2.分类3.分类要求固定联轴器:要求被联接的两轴中心线严格对中;可移式联轴器:允许两轴有一定的安装误差。
弹性联轴器:其中的弹性元件材料不同,能在一定范围内补偿两轴线间的位移,还有缓冲减震的作用。
4.位移补偿联轴器所联接的两轴,由于制造及安装误差、承载后的变形、轴承磨损、回转零件不平衡以及温度变化的影响,两轴的轴线往往存在着某种程度的相对位移与偏斜;联轴器要从结构上采取各种不同的措施,使联轴器具有补偿各种偏移量的性能,否则就会在轴、联轴器、轴承设计中引起附加载荷,导致工作情况恶化。
两轴间的位移种类有:轴向位移、径向位移、偏角位移和综合位移。
二、固定式刚性联轴器1.结构特点A.结构简单,维护方便,能传递较大的扭矩;B.但对被联接的两轴间的相对位移缺乏补偿能力;C.对两轴的对中性要求很高,若两轴线发生相对位移,就会在轴、联轴器和轴承上引起附加载荷和严重磨损,严重影响轴与轴承的正常工作;此外,在传递载荷时不能缓和冲击和吸收振动。
2.应用场合低速、大转矩、载荷平稳、短而刚性好的轴的连接3.种类凸缘联轴器和套筒联轴器两种。
4.凸缘联轴器结构特点A.组成:两个带凸缘的半联轴器和一组螺栓;B.工作原理:两个带凸缘的半联轴器用键分别于两轴连接,然后用螺栓把两个半联轴器连接成一体,以传递运动和转矩。
C.对中方式:1、通过分别具有凸肩和凹槽的两个半联轴器的相互嵌合来对中,半联轴器采用普通螺栓联接;(靠预紧普通螺栓在凸缘边接触表面产生的摩擦力传递力矩;用铰制孔螺栓对中,靠螺杆承受挤压与剪切传递力矩。
)2、两个半联轴器都制出凸肩,共同与一个剖分环配合而实现对中。
D.适用:低速、大转矩、载荷平稳、短而刚性好的轴的连接。

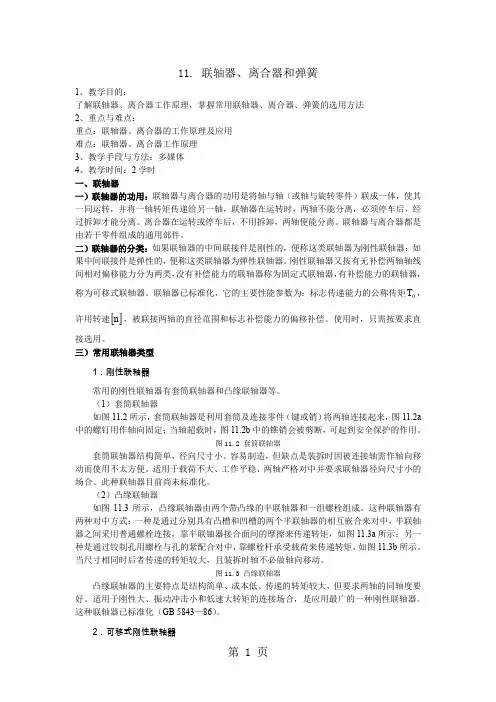

11. 联轴器、离合器和弹簧1、教学目的:了解联轴器、离合器工作原理,掌握常用联轴器、离合器、弹簧的选用方法2、重点与难点:重点:联轴器、离合器的工作原理及应用难点:联轴器、离合器工作原理3、教学手段与方法:多媒体4、教学时间:2学时一、联轴器一)联轴器的功用:联轴器与离合器的功用是将轴与轴(或轴与旋转零件)联成一体,使其一同运转,并将一轴转矩传递给另一轴,联轴器在运转时,两轴不能分离,必须停车后,经过拆卸才能分离。
离合器在运转或停车后,不用拆卸,两轴便能分离。
联轴器与离合器都是由若干零件组成的通用部件。
二)联轴器的分类:如果联轴器的中间联接件是刚性的,便称这类联轴器为刚性联轴器;如果中间联接件是弹性的,便称这类联轴器为弹性联轴器。
刚性联轴器又按有无补偿两轴轴线间相对偏移能力分为两类,没有补偿能力的联轴器称为固定式联轴器,有补偿能力的联轴器,T,称为可移式联轴器。
联轴器已标准化,它的主要性能参数为:标志传递能力的公称传矩0许用转速[]n,被联接两轴的直径范围和标志补偿能力的偏移补偿。
使用时,只需按要求直接选用。
三)常用联轴器类型1.刚性联轴器常用的刚性联轴器有套筒联轴器和凸缘联轴器等。
(1)套筒联轴器如图11.2所示,套筒联轴器是利用套筒及连接零件(键或销)将两轴连接起来,图11.2a 中的螺钉用作轴向固定;当轴超载时,图11.2b中的锥销会被剪断,可起到安全保护的作用。
图11.2 套筒联轴器套筒联轴器结构简单、径向尺寸小、容易制造,但缺点是装拆时因被连接轴需作轴向移动而使用不太方便。
适用于载荷不大、工作平稳、两轴严格对中并要求联轴器径向尺寸小的场合。
此种联轴器目前尚未标准化。
(2)凸缘联轴器如图11.3所示,凸缘联轴器由两个带凸缘的半联轴器和一组螺栓组成。
这种联轴器有两种对中方式:一种是通过分别具有凸槽和凹槽的两个半联轴器的相互嵌合来对中,半联轴器之间采用普通螺栓连接,靠半联铀器接合面间的摩擦来传递转矩,如图11.3a所示;另一种是通过铰制孔用螺栓与孔的紧配合对中,靠螺栓杆承受载荷来传递转矩,如图11.3b所示。
