图1 仪表板的故障指示图2 系统自检结果
图3 IDS无法与ABS控制单元建立网络通信
086
2016.06
图4 防抱死制动系统（ABS）电路图
图5 接地点G102的位置
含义为“与ABS控制单元的通讯漏失”，也就是说这几个控制单元同时与ABS控制单元失去网络通信。
在进行第二步网络测试（图4）。
根据电路图，对ABS控制单元
插接器C135上的1号、30号和35号端子
所对应的蓄电池熔丝盒（BJB）上的熔丝
线路接触不良（虚电），测量结果3个供电
端子供电可靠。
难道问题还是出在14号搭
铁端子吗？于是断开C135插接器，同样用
大功率灯泡测试灯对14号搭铁端子进行重
点测量，通过电路图及维修手册，找到了
搭铁点G102的位置（图5）。
当笔者在大功率灯泡测试时，请助手
晃动G102搭铁点线束，灯泡突然出现突亮
突灭现象，这一现象表明，G102存在接触
不良现象，该故障的根源终于找到！原来
是ABS控制单元搭铁不良，造成ABS控制C135插接器1号、30号、
35号3个供电端子
C135插接器14号端子。
汽车维修电工手册第一章电气系统基础知识1.1 电气系统组成汽车电气系统由电源系统、点火系统、充电系统、起动系统、照明系统、信号系统等部分组成。
电源系统包括蓄电池、发电机和整流器，是整个电气系统的能源来源。
1.2 电气系统故障排查常见的电气系统故障包括电瓶没电、发电机故障、点火系统故障、充电系统故障等。
在排查故障时，应该根据车辆具体情况进行系统性的检测和排查。
1.3 电路图的解读掌握电路图的解读能力对于维修电工至关重要，维修人员应熟悉常见的电路图符号和线路图案，在处理故障时能够迅速定位问题。
第二章电气设备维修2.1 蓄电池维护保养蓄电池是汽车电气系统的重要组成部分，维修人员应了解蓄电池的工作原理、保养方法以及更换时的操作步骤。
2.2 发电机和整流器的检修发电机是汽车充电系统的核心部件，维修人员应熟悉发电机和整流器的工作原理，掌握其检修方法和注意事项。
2.3 点火系统的调试与维修点火系统是汽车引擎正常运行的保障，维修人员应了解点火系统的构成和工作原理，掌握对点火系统的调试和维修技术。
2.4 起动系统的故障排除起动系统是汽车启动的关键部件，维修人员应熟悉起动系统的工作原理和常见故障排查方法，保障车辆启动正常。
第三章电气设备安装与调试3.1 灯具安装与调试照明系统是汽车行车安全的重要部分，维修人员需要了解不同类型车灯的安装方法和调试技巧，确保车灯正常工作。
3.2 音响设备安装与调试汽车音响设备的安装与调试需要维修人员掌握音响设备的电路图和接线方法，确保音响设备的正常使用。
3.3 信号设备安装与调试信号系统包括转向灯、喇叭等，维修人员需要了解这些信号设备的安装和调试方法，确保车辆的信号系统正常工作。
第四章安全电气设备维护4.1 防盗系统维护汽车防盗系统是保障车辆安全的关键，维修人员需要了解不同类型防盗系统的结构和维护方法，确保车辆的安全性。
4.2 安全气囊系统维护安全气囊系统是汽车 pass》的安全保护装置，维修人员需要了解安全气囊系统的工作原理和维护方法，确保其正常使用。
Focus线路图章节内容一般信息章节内容 ........................................ 100-00-00-1 系统概述 ........................................ 100-00-01-1 索引 ............................................... 100-00-02-1 介绍 ............................................... 100-00-03-1 符号说明 ........................................ 100-00-04-1 线束概述 ........................................100-00-06-1制动系统防抱死控制................................... 206-09A-00-1 防抱死控制－稳定辅助................ 206-09C-00-1转向系统转向系统 ........................................ 211-02-00-1发动机发动机冷却－1.8/2.0L Duratec-HE(MI4) ............ 303-03B-00-1燃油增压和控制－1.8/2.0L Duratec-HE(MI4) ............ 303-04B-00-1起动系统 ........................................ 303-06-00-1 发动机点火－1.8/2.0L Duratec-HE(MI4) ............ 303-07B-00-1电子发动机控制－1.8/2.0L Duratec-HE(MI4) ............ 303-14B-00-1自动变速箱..................................... 307-01-00-1 车速控制 ........................................ 310-03-00-1空调控制系统冷气－无ETAC ............................. 412-03-00-1仪表与警告系统组合仪表与面板照明...................... 413-00-00-1 组合仪表........................................ 413-01-00-1 喇叭............................................... 413-06-00-1 时钟............................................... 413-07-00-1 驻车辅助........................................ 413-13-00-1 发电机和调压器............................. 414-02-00-1音响系统音响单元........................................ 415-01-00-1 喇叭............................................... 415-03-00-1灯光外部灯光－头灯............................. 417-01-00-1 外部灯光－驻车灯 ......................... 417-01-00-3 外部灯光－方向指示灯 .................. 417-01-00-6 外部灯光－位置和剎车灯..............417-01-00-10 外部灯光－牌照灯 ........................417-01-00-12 外部灯光－雾灯............................417-01-00-13 外部灯光－倒车灯 ........................417-01-00-15 室内灯光........................................ 417-02-00-1电力分配模块通讯网络 ................................ 418-00-00-1电子功能章节防盗－主动式 .............................. 419-01A-00-1 防盗－被动式 .............................. 419-01B-00-1 多功能电子控制模块...................... 419-10-00-1100-00-00 100-00-00章节内容底盘后视镜............................................ 501-09-00-1座椅 ............................................... 501-10-00-1玻璃，窗框与机构－前和后电动窗................................. 501-11-00-3玻璃，窗框与机构－后档加热 ....................................... 501-11-00-11玻璃，窗框与机构－加热式电动后视镜........................ 501-11-00-13仪表板与中控台 ............................. 501-12-00-1把手、锁、闩锁和进入系统－中控锁............................................ 501-14-00-1雨刷和清洗..................................... 501-16-00-1天窗开启面板................................. 501-17-00-1辅助安全系统............................... 501-20B-00-1保险丝和继电器信息 ...................... 700-01-00-1电源配置 ........................................ 700-02-00-1保险丝细节..................................... 700-03-00-1接地线............................................ 700-04-00-1元件位置图..................................... 700-05-00-1组件位置配置图 ............................. 700-06-00-1连接器示意图................................. 700-07-00-1在付印之前，本手册的图片、技术资料、数据和说明已经确认无误。

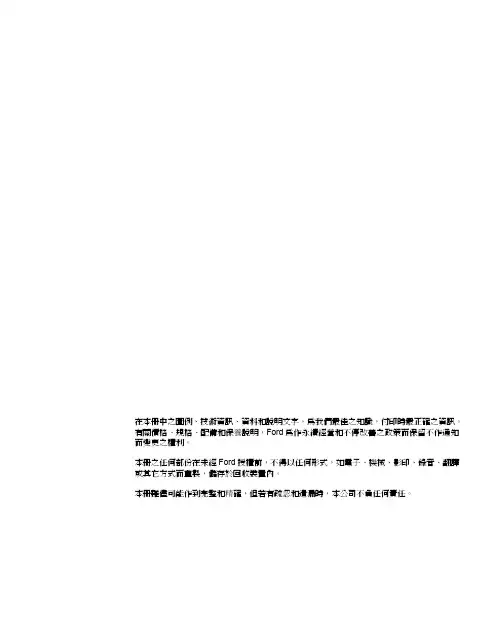

在本冊中之圖例、技術資訊、資料和說明文字，為我們最佳之知識，付印時最正確之資訊。
有關價格、規格、配備和保養說明，Ford 為作永續經營和不停改善之政策而保留不作通知而變更之權利。
本冊之任何部份在未經Ford 授權前，不得以任何形式，如電子、機械、影印、錄音、翻譯或其它方式而重製，儲存於回收裝置內。
本冊雖儘可能作到完整和精確，但若有疏忽和遺漏時，本公司不負任何責任。
维修技术资信网ww w.sy sx zl .c omQQ ：車型年份2002.50Mondeo 採用－5速自排變速箱，此變速箱衍生自Galaxy 之5速自排變速箱。
但兩變速箱間仍有數個明顯差異，故學員資訊中對此提供詳細說明。
5前進檔和倒退檔之檔位由排成二平面三簡單式行星齒輪組來達成。
齒輪組可用自動或直接由駕駛者以選擇換檔模式來換檔。
並經由一獨立變速箱控制單元進行電子控制。
在剛開始一年，此變速箱不作維修設計，但除了各油封、主控制閥體、個別之電磁閥、扭力轉換器和變速箱檔位(TR)感知器以外。
本學員資訊提供－變速箱之概論。
包含變速箱內各元件組、不同檔位和動力流程以及變速箱控制系統設計和功能之詳細說明。
此外，概論內容亦包含變速箱油冷卻系統和外部之控制。
本學員資訊區分為數個單元，並依新的Ford 訓練概念設計成自我學習之工具。
各單元之開頭將列出經由該單元學習後可達到之目標。
各單元之結尾將有一組測驗問題，以監測學員之程度。
這些測驗題之解答在學員資訊之後面。
請記得我們的訓練方式僅供作FORD 訓練目的用。
維修和調整作業務必依工作手冊之說明和規格來實施。
請多利用Ford 技術訓練課程提供之訓練課程以得到更多之理論和實務知識。
维修技术资信网ww w.sy sx zl .c omQQ ：前言...........................................................................................................................1目錄...........................................................................................................................2單元1－自排變速箱－車輛配備：5速自排變速箱變速箱說明 (7)概述 (7)變速箱橫剖面圖......................................................................................................................10扭力轉換器與扭力轉換器鎖定離合器(TCC) (12)機油泵浦 (13)第1和第2行星齒輪組..........................................................................................................14減速行星齒輪組. (16)離合器和制動帶 (18)差速器總成.............................................................................................................................20主控制閥體.. (22)辨識標籤 (24)變速箱檔位和動力流程 (24)作動概論 (25)變速箱1檔 (26)1檔之動力傳輸路徑...............................................................................................................28變速箱2檔.............................................................................................................................302檔之動力傳輸路徑 (32)维修技术资信网ww w.sy sx zl .c omQQ ：變速箱3檔.............................................................................................................................343檔之動力傳輸路徑...............................................................................................................36變速箱4檔.. (38)4檔之動力傳輸路徑 (40)變速箱5檔.............................................................................................................................425檔之動力傳輸路徑 (44)變速箱倒檔 (46)倒檔之動力傳輸路徑 (48)變速箱電子控制系統 (49)概論........................................................................................................................................50變速箱控制單元. (52)換檔方式 (53)CAN 網路資料匯流排之信號傳送 (57)渦輪軸速度(TSS)感知器 (59)中間軸速度感知器..................................................................................................................60輸出軸速度(OSS)感知器.. (61)變速箱油溫度(TFT)感知器 (62)變速箱檔位(TR)感知器...........................................................................................................63選擇換檔開關. (64)停車燈開關 (66)剎車壓力開關 (67)主控制閥體內電磁閥概述.......................................................................................................68主調整閥 (69)维修技术资信网ww w.sy sx zl .c omQQ ：PWM 電磁閥－2檔/4檔/5檔制動器......................................................................................70PWM 電磁閥－3檔-5檔離合器. (71)PWM 電磁閥－扭力轉換器鎖定離合器(TCC) (72)換檔電磁閥SSA 、SSB 和SSC (73)換檔電磁閥－減速制動帶.......................................................................................................74換檔電磁閥－空檔接合.. (75)排檔桿鎖定電磁閥 (76)點火鑰匙取出抑制器電磁閥....................................................................................................77儀錶板 (78)通用電子模組(GEM) (79)倒車燈繼電器 (80)變速箱電子控制系統 (80)油位檢查 (81)TR 感知器調整 (82)測驗題.....................................................................................................................83單元2－變速箱冷卻－車輛配備：5速自排變速箱變速箱冷卻 (87)冷卻迴路 (88)測驗題 (90)维修技术资信网ww w.sy sx zl .c omQQ ：單元3－自動變速箱外部控制－車輛配備：5速自排變速箱外部控制 (91)排檔拉索 (92)外部控制 (93)排檔桿拉索調整 (94)測驗題解答 (95)维修技术资信网ww w.sy sx zl .c omQQ ：目標在完成本單元後，你將可以：˙得到主要元件組件之概念。

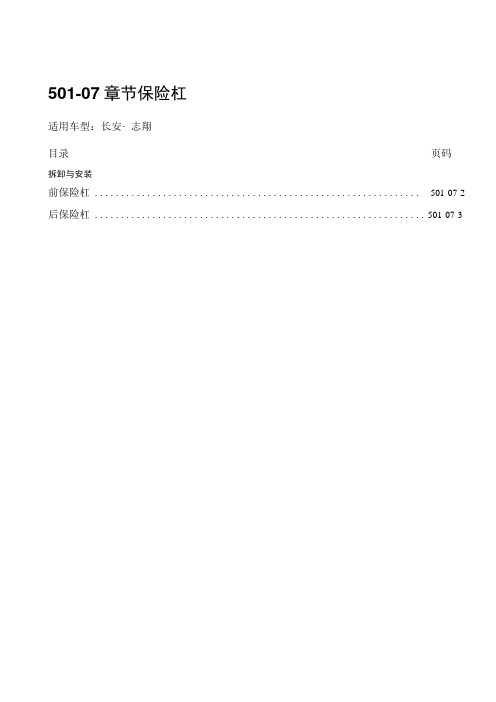

501-07章节保险杠
适用车型：长安・志翔
目录页码
拆卸与安装
前保险杠 .............................................................. 501-07-2 后保险杠 ............................................................... 501-07-3
前保险杠拆卸
T ff 1t
K分别拆下图示位置处的螺钉。
注：拆卸顺序自下而上，在拆下前保险杠四周的螺钉前，需将①、②处安装雾灯盖板紧定螺钉拆下；
2、将两前雾灯尾部的与车身线束相连接的接插件拆开，使前雾灯线束与车身线束分离；
3、从前保险杠前端将前保险杠抬下来，此时前保险杠即与车身拆离。
长安•志翔
后保险杠
1、分别拆下图示位置处的螺钉；
2、从后保险杠尾端将后保险杠抬下来，此时后保险杠即与车身拆离。
安装
安装步骤与拆卸步骤相反。
在拆卸活塞之前，用刮刀将气缸壁上沉积的碳粉刮掉。
转动曲轴，将活塞移到上止点，然后用锤把或木棒将活塞和连杆总成从气缸中推出。
6. 曲轴皮带轮使用齿轮拆卸器。
曲轴前螺母；36mm六角。
7.喷射泵1)拆下正时齿轮壳上的大颗喷射泵托架螺母①。
2)拆下喷射泵托架上③的后喷射泵托架螺母②。
3)拆下气缸体上的后喷射泵托架螺母④和托架⑤。
4)与喷射泵正时齿轮一起，把喷射泵推向发动机后部。
注意：使用装运盖或相等物堵塞喷射泵输油壳体孔来防止杂质的进入。
8. 怠速齿轮 “ A ”在分解以前,检查以下各点。
怠速齿轮端隙。
毫米标准极限0.07 0.20齿轮齿隙( 曲轴齿轮，怠速齿轮，凸轮轴齿轮 )毫米标准极限0.10-0.17 0.309. 凸轮轴正时齿轮1) 使用表盘式指示器测量凸轮轴端隙。
在拆下凸轮轴齿轮之前必须进行测量。
凸轮轴端隙若超过规定的极限，必须更换轴向游隙调整片。
凸轮轴端隙游隙 毫米标准 极限 0.050-0.1140.202) 拆下凸轮轴上的凸轮轴正时齿轮螺栓。
注意：固定凸轮轴，以防止凸轮轴翻转。
3) 使用拉出器①拉出凸轮轴正时齿轮②万能拉出器：5－8521－0002－0（ JKM －1034 ）4) 拆下轴向游隙调整片③。
在分解之前，检查曲轴端隙。
标准极限0.10 0.30 按数字顺序将曲轴轴承盖螺栓拧开。
11.推力轴承用钢丝将轴承拆下。
12.挺杆拆下后在挺杆上写上气缸号。
23.01.c 摇臂、托架和摇臂轴总成分解顺序1.弹簧卡环 4. 弹簧2.摇臂 5. 摇臂轴3.托架重要作业1.摇臂轴弹簧卡环2.摇臂3.摇臂轴托架1)使用钳子拆下弹簧卡环。
2)拆下摇臂。
3)拆下摇臂轴托架。
在拆卸时，使用气缸号码在相应的每个摇臂和摇臂轴托架上做出标记。
23.01.d 气缸盖总成1. 进气歧管2. 进气歧管密封垫3. 对开环4. 气门弹簧上部座5.气门弹簧6. 进气和排气门7. 气门杆油封8. 气门弹簧下部座 9. 气缸盖拆下后在各零件上写上气缸号。
413-01-1 仪表413-01-1章节413-01 仪表适用车辆：2005 Focus目录页数诊断与测试仪表................................................................................................................................... 413-01-2 检查与确认....................................................................................................................... 413-01-2自我诊断模式，配备基本等级仪表车辆........................................................................... 413-01-2自我诊断模式，配备中或高等级仪表车辆 ......................................................................... 413-01-5仪表的配置....................................................................................................................... 413-01-7拆卸与安装仪表................................................................................................................................... 413-01-9诊断与测试仪表检查与确认1. 确认顾客的问题。

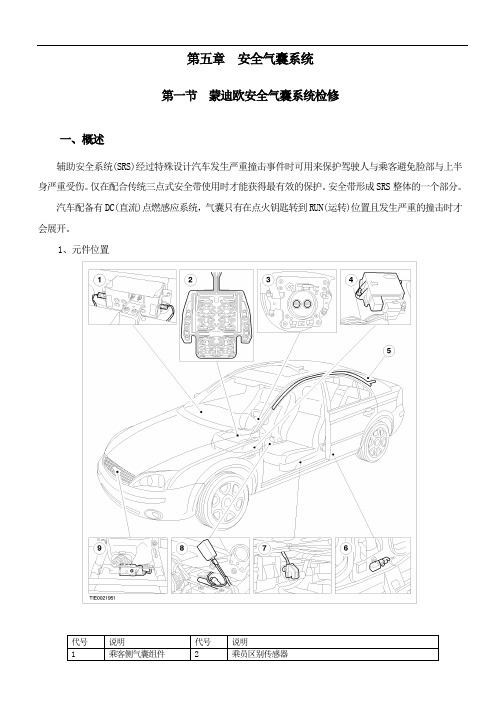

第五章安全气囊系统第一节蒙迪欧安全气囊系统检修一、概述辅助安全系统(SRS)经过特殊设计汽车发生严重撞击事件时可用来保护驾驶人与乘客避免脸部与上半身严重受伤。
仅在配合传统三点式安全带使用时才能获得最有效的保护。
安全带形成SRS整体的一个部分。
汽车配备有DC(直流)点燃感应系统，气囊只有在点火钥匙转到RUN(运转)位置且发生严重的撞击时才会展开。
1、元件位置代号说明代号说明1 乘客侧气囊组件2 乘员区别传感器二、SRS系统元件组成及说明SRS包含下列组件：●具有整体式碰撞传感器的气囊控制模块。
●前两段式气囊组件。
●侧撞气囊组件●侧撞气帘组件●前安全带扣环与自动预紧器(包含安全带扣环开关)●时钟弹簧●碰撞传感器侧撞气囊传感器(有配备侧撞气囊的汽车)●乘员区别传感器●驾驶侧座椅位置传感器●气囊警告灯●乘客侧气囊解除作用指示灯1、气囊控制模块气囊控制模块位于地板控制台底侧，控制整个系统的操作与进行一连串的系统诊断。
有关撞击严重程度的信息是接收自碰撞传感器，在侧撞时则接收自侧撞传感器。
在前方撞击的状况下，若超出预设的极限时，气囊控制模块将依据所储存的数据评估从前碰撞传感器所收到的讯号并展开气囊组件与安全带扣环自动预紧器。
然而，只有安全带系上时，安全带扣环缩紧器才会作用。
前气囊组件的展开方式是依驾驶侧座椅位置、乘客侧座椅乘员区别传感器、前安全带扣环的状态而异。
在侧撞的事件下若超过预设的极限时，气囊控制模块将依据所储存的数据评估从侧撞气囊传感器所收到的讯号并使侧撞气囊展开或有配备的侧撞气帘展开。
在配备无线传讯系统的汽车上无线传讯控制模块有一个接口，在气囊展开的状况下，无线传讯控制模块会自动地发出SOS讯号。
发生意外汽车电力供应中断时，气囊控制模块将提供最少维持150毫秒，足以将前座气囊展开的电源。
气囊控制的辅助电力在蓄电池负极线拆下后的60秒才会耗尽。
因此，可确保辅助安全系统维持在作用状态。
汽车蓄电池的供电可在点火开关转至RUN的位置时保持气囊控制模块辅助的电力，并支持其它SRS的功能。
奔驰S320车发动机“发抖”故障维修2008/1/14/09:36咨询内容一辆累计行程为15万km的奔驰S320乘用车，发动机怠速不稳，加速发抖，并伴有回火现象。
由于发动机已到了维护期限，所以首先检查火花塞，火花塞良好；继而更换燃油滤清器，并清洗喷油器和油路，同时检查和调整了怠速控制系统及其元件；然后起动发动机，故障仍未消除；再调取发动机故障代码，并没有故障代码出现。
请问该如何处理?回复建议检查发动机的点火系统。
该车型发动机采用无分电器的直接点火系统，即用3个点火线圈供6个气缸点火(每个点火线圈供两个气缸)，点火线圈二次侧的两端分别与两个气缸的火花塞相连。
根据经验，该车型点火系统的故障多为高压点火不良。
建议起动发动机并仔细检测其工作情况，特别注意有两根从点火线圈二次侧引出、直接接在火花塞上的带电阻的高压线是否正常，对于累计行程较长或车龄较长的汽车来讲，这两根高压线很容易出现老化的问题。
如果发现这两根高压线包覆的绝缘层有明显老化迹象，则应当将其更换。
这种故障是由于高压线老化，造成电阻值过大或不均衡，致使点火性能恶化的结果。
虽然发动机工作状况不良，但因为该故障部位不在发动机自诊断范围以内，所以没有故障代码显示。
回音检查后发现，果然是高压线老化问题。

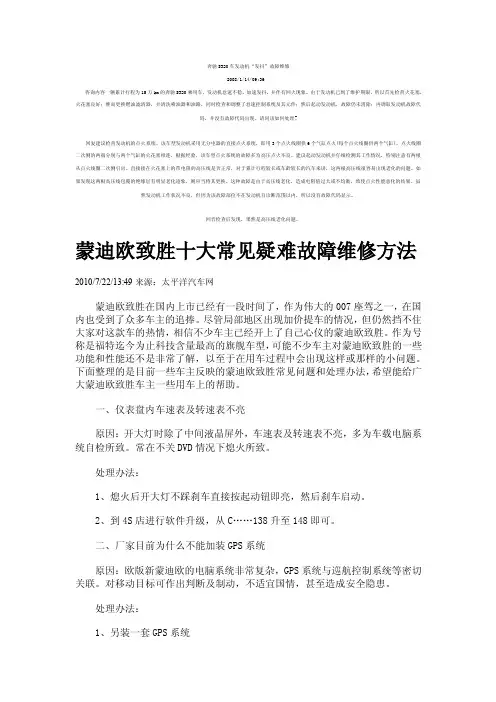

蒙迪欧致胜十大常见疑难故障维修方法2010/7/22/13:49来源：太平洋汽车网蒙迪欧致胜在国内上市已经有一段时间了，作为伟大的007座驾之一，在国内也受到了众多车主的追捧。
尽管局部地区出现加价提车的情况，但仍然挡不住大家对这款车的热情，相信不少车主已经开上了自己心仪的蒙迪欧致胜。
作为号称是福特迄今为止科技含量最高的旗舰车型，可能不少车主对蒙迪欧致胜的一些功能和性能还不是非常了解，以至于在用车过程中会出现这样或那样的小问题。
下面整理的是目前一些车主反映的蒙迪欧致胜常见问题和处理办法，希望能给广大蒙迪欧致胜车主一些用车上的帮助。
一、仪表盘内车速表及转速表不亮原因：开大灯时除了中间液晶屏外，车速表及转速表不亮，多为车载电脑系统自检所致。
故障1 故障现象一辆201 1年产长安福特蒙迪欧－致胜0T轿车，行驶里程4 000 km，维修人员反映通用电子控制单元(GEM)无法编程。
检查分析该车为进水车，在本店同时更换了动力系统控制单元(PCM)和GEM，维修人员在进行控制单元编程启动控制单元时，发现控制单元启动不成功。
经判定为新GEM引起，原车GEM零件号为BG9T_14A073一BE(图1)，更换的GEM零件号为BG9T－14A07BH(图2)，之后又重新订购了零件号为BG9T－14A073－BE 的GEM，进行启动，仍然无法启动。
无奈，笔者只好找来一块新车的GEM(BG9T －14A073－BH)，经更换编程后，可以成功启动。
再次将订购的新GEM(BG9T －14A073－BE、BG9 T·14A073－BH)分另0在正常车辆上进行编程，结果无法编程。
再次安装正常车的GEM(BG9T－14A073－BH)，则可编程，线路正常，使用福特故障诊断仪IDS编程也没有问题。
至此，维修陷入僵局。
通过400服务热线支持，得知0T车型GEM订购零件内部的运输模式未解除，在安装到车辆后需要先解除运输模式，再进行控制单元编程启动。
在进行启动控制单元时，可能出现以下界面(图3)。
故障排除可反复进行编程，直到程序可以通过。
回顾总结使用73、74以及75版本的IDS均出现该故障，经过多次反复编程可以才可以使用。
GEM应该没故障，但是却需要经过多次反复进行编程方可通过。
故障2故障现象一辆2009年产长安福特蒙迪欧－致胜3轿车，行驶里程为5万km，用户反映该车在行驶过程中，操作转向盘转向时有“咯吱、咯吱”异响。
检查分析路试听诊，发现行驶过程中左右晃动转向盘或前后倒车时，车辆右前有“嘎、嘎”异响声。
将车辆举起，检查底盘多处连接螺栓，无松动，胶套无断裂、老化现象。
紧固前梁(图4)固定螺栓，当紧固到右前螺栓时，能够听到“嘎、嘎”异响声。
撬动梁头，依然有“嘎、嘎”异响声。
蒙迪欧致胜全车没电导致无法启动一辆行驶里程约7万km的2009年长安福特蒙迪欧致胜轿车。
客户反映：该车全车没电，无法启动，故由救援车拖到我站。
接车后：经对车辆检查，可以确定蓄电池电量耗光。
首先考虑到这是车身电子耗电量较大、车辆加载其他用电设备、车辆存在自放电现象、客户不起动发动机时使用DVD及其他用电设备漏电所致。
检查蓄电池的CCA值，CCA值为150，电压为11. 5V，健康值为70%，充电值为30%。
更换新的蓄电池，起动机能带动发动机转，但是发动机没有起动的征兆。
因为天凉，怀疑喷油器的油量过大，火花塞被淹，于是拆下火花塞检查，发现表面燃烧得较好，没有汽油。
根据维修该车的经验，结合该车发动机控制系统的控制原理可知，当有点火反馈信号给PCM后，PCM才会给喷油器喷油指令进行喷油（没点火不喷油）。
莫非点火系统有问题？但检查点火系统正常。
找来油管拆卸工具，从油轨断开，连接汽油压力表，反复打开点火开关，油路没压力，这才意识到这不是小问题。
在总结该车的故障后，很快制定新的维修方案：①检查汽油泵线路。
②检查汽油泵。
③与客户沟通得到车辆使用信息。
找来电路图，如图1所示，可知燃油泵受油泵继电器控制，而油泵继电器又受控于GEM模块。
利用万用表检查搭铁线路正常，供电线路正常。
为了确认是否有电流，又找来一个灯泡，每打开点火开关一次，灯泡就会亮10s左右，这表示供电良好，线路良好。
因为汽油泵在油箱内部，不方便取出检查，就放弃检查汽油泵。
与客户沟通得知，在高速公路上有一个障碍物，汽车没来得及躲闪就骑着障碍物过去了，因为速度太快，只听见一点响声，很快到了服务区，停下车后看了看没有油液渗出，灭车后，就一直未能正常起动。
多次起动车辆后，导致车辆蓄电池电量耗尽，最后将车拖到维修站。
我们检查没有其他异常情况，又对车辆底部进行了检查，发现问题较严重。
客户自配的发动机铁护板被剐开一个口子，发动机下支撑垫严重变形，前、后桥都有严重的磕碰和变形，排气管隔热垫变形、油箱有多处划伤。
座椅和安全带40.02.j 后排 3 人座椅中座安全带拆卸与安装拆卸小心：注意衬片和纸垫的位置。
确定它们处于正确的安装位置。
1. 拆下座椅安全带上部搭扣。
1. 取下搭扣盖。
2. 拧下内六角螺栓。
2. 拆下座椅上部支架套。
从座椅上拔出支架套。
3. 拆下座椅支架套。
提起支架，拆下固定件。
拧下内六角定位螺栓。
5. 将上部支架套从安全带上拆下。
拧下内六角定位螺栓。
将安全带皮带从座椅后面穿过。
座椅和安全带安装小心：安装座椅安全带时，确认皮带已卷好，没有绞住。
确保安全带操作顺利无阻。
8. 按相反的顺序复装部件。
