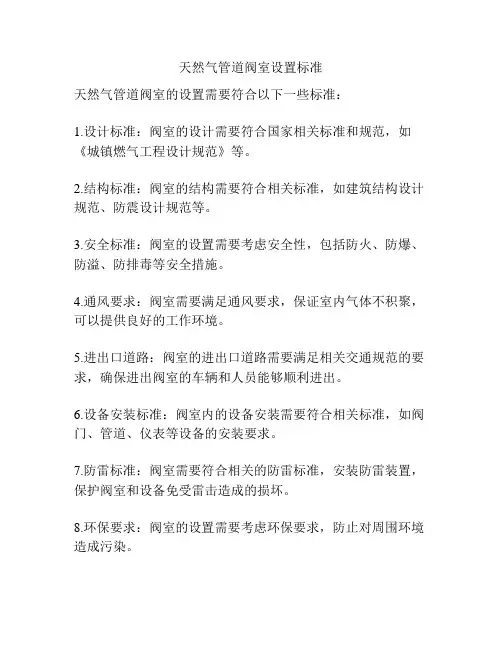

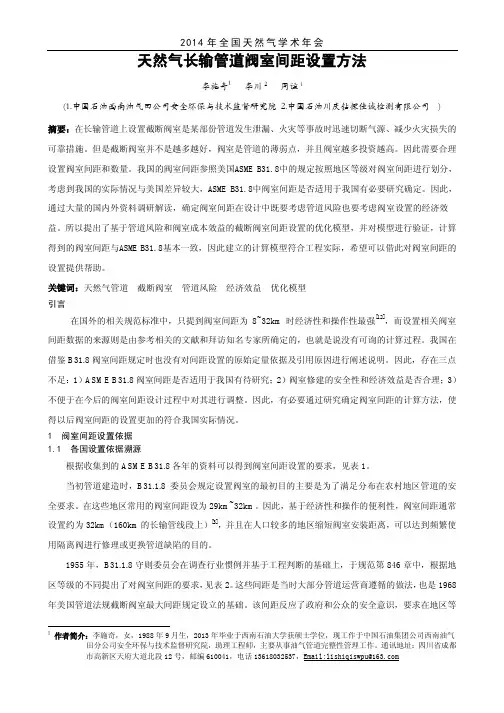

天然气管道阀室设置标准
天然气管道阀室的设置需要符合以下一些标准：
1.设计标准：阀室的设计需要符合国家相关标准和规范，如《城镇燃气工程设计规范》等。
2.结构标准：阀室的结构需要符合相关标准，如建筑结构设计规范、防震设计规范等。
3.安全标准：阀室的设置需要考虑安全性，包括防火、防爆、防溢、防排毒等安全措施。
4.通风要求：阀室需要满足通风要求，保证室内气体不积聚，可以提供良好的工作环境。
5.进出口道路：阀室的进出口道路需要满足相关交通规范的要求，确保进出阀室的车辆和人员能够顺利进出。
6.设备安装标准：阀室内的设备安装需要符合相关标准，如阀门、管道、仪表等设备的安装要求。
7.防雷标准：阀室需要符合相关的防雷标准，安装防雷装置，保护阀室和设备免受雷击造成的损坏。
8.环保要求：阀室的设置需要考虑环保要求，防止对周围环境造成污染。
以上是一些常见的天然气管道阀室设置的标准，具体还需根据实际情况和相关规范来确定。
在设计和施工过程中，还需遵循相关法律法规和安全管理要求，确保阀室的安全和可靠运行。

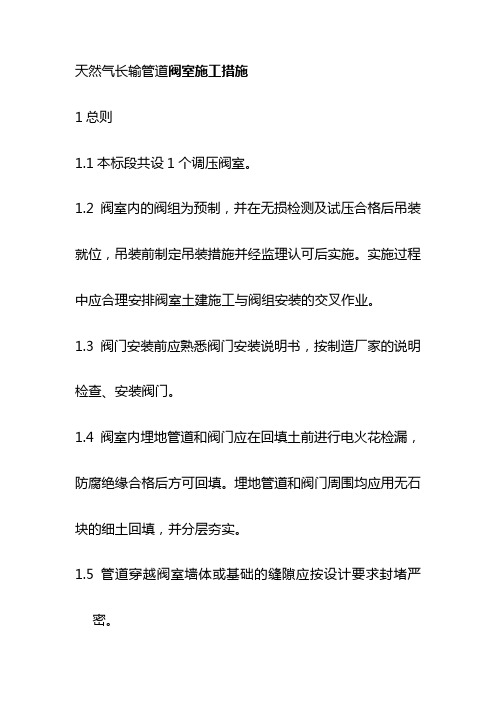

天然气长输管道阀室施工措施1总则1.1本标段共设1个调压阀室。
1.2阀室内的阀组为预制，并在无损检测及试压合格后吊装就位，吊装前制定吊装措施并经监理认可后实施。
实施过程中应合理安排阀室土建施工与阀组安装的交叉作业。
1.3阀门安装前应熟悉阀门安装说明书，按制造厂家的说明检查、安装阀门。
1.4阀室内埋地管道和阀门应在回填土前进行电火花检漏，防腐绝缘合格后方可回填。
埋地管道和阀门周围均应用无石块的细土回填，并分层夯实。
1.5管道穿越阀室墙体或基础的缝隙应按设计要求封堵严密。
2 阀室土建施工措施2.1测量放线（1）根据设计图纸及各阀室的坐标确定位置，再挖出阀室中心点的管线，进行精确测量放线，每个阀室设控制桩2个，采用不短于800mm的木桩，用砼固定坐标控制桩，同时测出相对标高。
在测设控制桩时，以一点引测，多点校控，测设后经建设单位与监理部门现场检查无误后，方可作为阀室的坐标控制基准点。
（2）建筑物定位测量，阀室外墙角坐标点应设置龙门桩，用来控制标高，控制桩及龙门桩应设置在基础外1.5m～2m 处，并采取保护措施。
在测量放线时，应做好测量定位成果表和标高竣工测量成果表。
2.2基础工程（1）基槽开挖：所有基槽均采用人工开挖，每边开挖尺寸应加大300mm作为施工工作面，基槽底部采用气夯进行原土夯实，基槽打夯完成后应及时验收签证，发现异常现象，及时汇报甲方及监理处理。
余留土方必须堆放在离坑边坡1m以外并且保持平整。
（2）外墙基础及地圈梁施工：基础施工在基槽验收合格后进行，施工时基础与圈梁应先施工基础部分，待基础施工完毕后强度达到初凝强度后再进行地圈梁施工，施工时从一端顺时针向前浇筑C20混凝土，基础面现浇做到截面浇筑一次成形，操作时做到随倒浆随振捣随搓平，并用水准仪对砼面标高进行校控，不得有高低不平或有开裂现象。
圈梁钢筋，施工前放垫块，接头应错开，采用双丝绑扎，钢筋绑扎时应注意钢筋接茬应错开500mm以上，且接头长度应大于500mm。

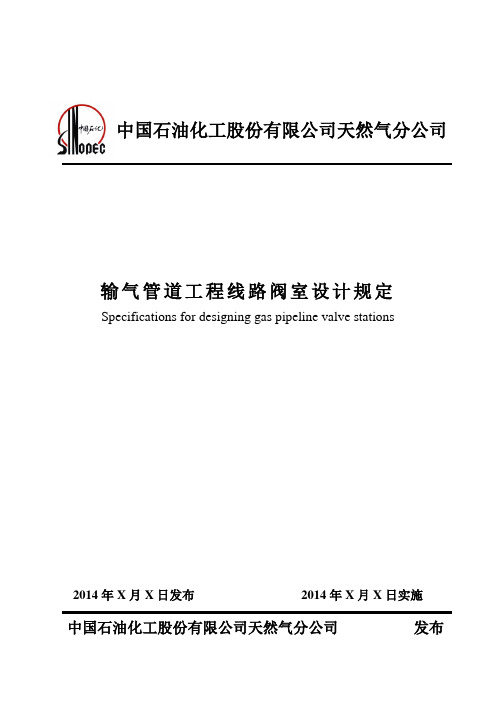

中国石油化工股份有限公司天然气分公司输气管道工程线路阀室设计规定Specifications for designing gas pipeline valve stations2014年X月X日发布2014年X月X日实施中国石油化工股份有限公司天然气分公司发布目录1 范围 (4)2 规范性引用文件 (5)3 术语和定义 (7)4 基本要求 (9)4.1阀室分类及设置原则 (9)4.2阀室选址及建设水平 (9)4.3阀室功能 (10)4.4阀室设计条件 (11)5 工艺设计 (12)5.1一般要求 (12)5.2工艺流程设计 (12)5.3设备、材料选型 (12)5.4安装要求 (14)5.5并行管道阀室设计 (14)5.6放空系统设计 (15)6 自动控制设计 (16)6.1一般要求 (16)6.2系统设计 (16)6.3仪表选型 (19)6.4仪表安装 (21)6.5电缆敷设 (21)6.6接地及防雷 (21)6.7仪控间 (21)7 通信设计 (23)7.1一般要求 (23)7.2通信方式选择 (23)7.3系统设计 (23)7.4设备选型 (24)7.5安装要求 (24)8 供配电设计 (26)8.1负荷等级 (26)8.2电源方案 (26)8.3爆炸危险区域划分 (27)8.4防雷及接地 (27)9 防腐设计 (29)9.1一般要求 (29)9.2系统设计 (29)9.3设备、材料选型 (30)10 公用工程 (31)10.1总图 (31)10.2建筑与结构 (32)10.3采暖与通风 (34)10.4消防 (35)附录A（资料性附录）阀室设计条件 (31)附录B（资料性附录）典型阀室工艺流程 (31)前言为了加强输气管道技术过程管理，规范输气管道线路阀室的设计内容，统一陆上输气管道线路阀室的主要技术要求，确保设计成果的质量，提高设计效率，特编制本文件。
本文件在执行过程中，希望各单位结合工程实践，认真总结经验，如发现需要修改或补充之处，请将意见和有关资料提供给编制单位：中石化石油工程设计有限公司管道工程设计所，以便修订时参考。

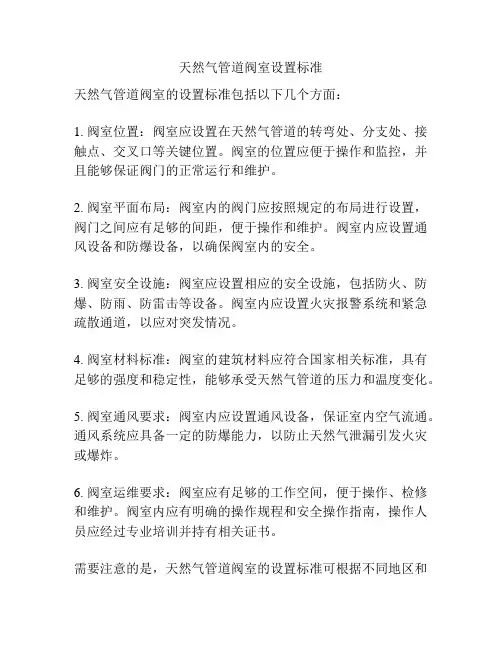

天然气管道阀室设置标准
天然气管道阀室的设置标准包括以下几个方面：
1. 阀室位置：阀室应设置在天然气管道的转弯处、分支处、接触点、交叉口等关键位置。
阀室的位置应便于操作和监控，并且能够保证阀门的正常运行和维护。
2. 阀室平面布局：阀室内的阀门应按照规定的布局进行设置，阀门之间应有足够的间距，便于操作和维护。
阀室内应设置通风设备和防爆设备，以确保阀室内的安全。
3. 阀室安全设施：阀室应设置相应的安全设施，包括防火、防爆、防雨、防雷击等设备。
阀室内应设置火灾报警系统和紧急疏散通道，以应对突发情况。
4. 阀室材料标准：阀室的建筑材料应符合国家相关标准，具有足够的强度和稳定性，能够承受天然气管道的压力和温度变化。
5. 阀室通风要求：阀室内应设置通风设备，保证室内空气流通。
通风系统应具备一定的防爆能力，以防止天然气泄漏引发火灾或爆炸。
6. 阀室运维要求：阀室应有足够的工作空间，便于操作、检修和维护。
阀室内应有明确的操作规程和安全操作指南，操作人员应经过专业培训并持有相关证书。
需要注意的是，天然气管道阀室的设置标准可根据不同地区和
具体项目的要求有所差异，应结合现场情况进行详细设计和选择。
同时，阀室的设置应符合国家相关法律法规和技术标准的要求。

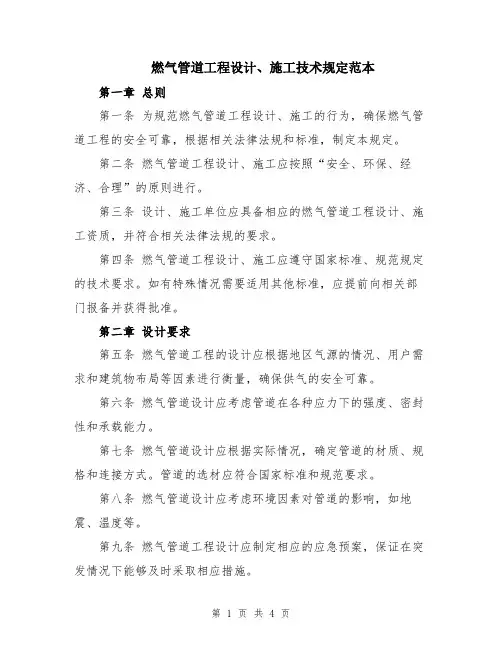

燃气管道工程设计、施工技术规定范本第一章总则第一条为规范燃气管道工程设计、施工的行为，确保燃气管道工程的安全可靠，根据相关法律法规和标准，制定本规定。
第二条燃气管道工程设计、施工应按照“安全、环保、经济、合理”的原则进行。
第三条设计、施工单位应具备相应的燃气管道工程设计、施工资质，并符合相关法律法规的要求。
第四条燃气管道工程设计、施工应遵守国家标准、规范规定的技术要求。
如有特殊情况需要适用其他标准，应提前向相关部门报备并获得批准。
第二章设计要求第五条燃气管道工程的设计应根据地区气源的情况、用户需求和建筑物布局等因素进行衡量，确保供气的安全可靠。
第六条燃气管道设计应考虑管道在各种应力下的强度、密封性和承载能力。
第七条燃气管道设计应根据实际情况，确定管道的材质、规格和连接方式。
管道的选材应符合国家标准和规范要求。
第八条燃气管道设计应考虑环境因素对管道的影响，如地震、温度等。
第九条燃气管道工程设计应制定相应的应急预案，保证在突发情况下能够及时采取相应措施。
第三章施工要求第十条燃气管道工程施工应根据设计要求进行，确保施工质量。
第十一条燃气管道施工应符合安全操作规程，施工人员应经过相应的培训和考试，掌握相应的技能。
第十二条燃气管道施工应采用适当的施工方法和工艺，确保施工质量。
第十三条燃气管道施工过程中，应确保施工现场的安全和卫生。
第十四条燃气管道施工应定期进行检查，保证管道的安全可靠。
第十五条施工单位应对施工过程中发生的问题及时处理，并做好相应的记录。
第十六条施工单位应做好燃气管道施工质量的监督和检查工作，确保施工质量符合设计要求。
第四章监理要求第十七条燃气管道工程监理单位应具备相应的资质，并遵守相关的法律法规。
第十八条燃气管道工程监理单位应对施工质量进行监督和检查，及时发现和纠正存在的问题。
第十九条燃气管道工程监理单位应对施工单位的施工过程进行监控，确保施工符合设计要求。
第二十条燃气管道工程监理单位应定期向建设单位和相关部门报告工程的进展情况。
输气管道工程设计规范1 总则2 术语3 输气工艺3.1一般规定3.1.1 输气管道的设计输送能力应按设计委托书或合同规定的年或日最大输气量计量。
当采用年输气量时，设计年工作天数应按350d计算。
3.1.2进入输气管道的气体应符合现行国家标准《天然气》GB17820中二类气的指标，并应符合下列规定：1 应清除机械杂质；2 露点应比输送条件下最低环境温度低5℃；3 露点应低于最低环境温度；4 气体中硫化氢含量不应大于20mg/m3；5 二氧化碳含量不应大于3%。
3.1.3 输气管道的设计压力应根据气源条件、用户需求、管材质量及管道附近的安全因素，经技术经济比较后确定。
3.1.4 当输气管道及其附近已按现行国家标准《钢质管道外腐蚀控制规范》GB/T21447和《埋地钢质管道阴极保护技术规范》GB/T21448的要求采取了防腐措施时，不应再增加管壁的腐蚀裕量。
3.1.5 输气管道应设清管设施，清管设施与输气站合并建设。
3.1.6 当管道采用内壁减阻涂层时，应经技术经济比较确定。
3.2工艺设计3.2.1工艺设计应根据气源条件、输送距离、输送量、用户的特点和要求以及与已建管网和地下储气库容量和分布的关系，对管道进行系统优化设计，经综合分析和技术经济对比后确定。
3.2.2 工艺设计应确定下列内容：1 输气总工艺流程；2 输气站的工艺参数和流程；3 输气站的数量及站间距；4 输气管道的直径、设计压力及压气站的站压比。
3.2.3 工艺设计中应合理利用气源压力。
当采用增压输送时，应结合输量、管径、输送工艺、供电及运行管理因素，进行多方案技术经济必选，按经济和节能的原则合理选择压气站的站压比和确定站间距。
3.2.4 压气站特性和管道特性应匹配，并应满足工艺设计参数和运行工况变化的要求。
再正常输气条件下，压缩机组应在高效区内工作。
3.2.5 具有分输或配气功能的输气站宜设置气体限量、限压设施。
3.2.6 当输气管道起源来自油气田天然气处理厂、地下储气库、煤制天然气工厂或煤层气处理厂时，输气管道接收站的进气管线上应设置气质监测设施。

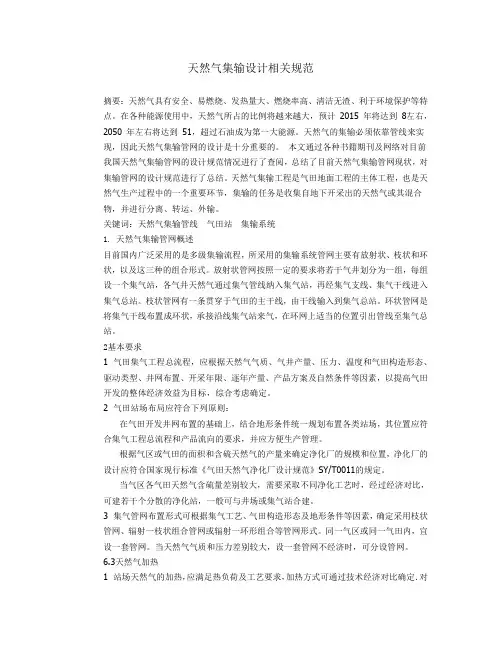

天然气集输设计相关规范摘要：天然气具有安全、易燃烧、发热量大、燃烧率高、清洁无渣、利于环境保护等特点。
在各种能源使用中，天然气所占的比例将越来越大，预计2015 年将达到8左右，2050 年左右将达到51，超过石油成为第一大能源。
天然气的集输必须依靠管线来实现，因此天然气集输管网的设计是十分重要的。
本文通过各种书籍期刊及网络对目前我国天然气集输管网的设计规范情况进行了查阅，总结了目前天然气集输管网现状，对集输管网的设计规范进行了总结。
天然气集输工程是气田地面工程的主体工程，也是天然气生产过程中的一个重要环节，集输的任务是收集自地下开采出的天然气或其混合物，并进行分离、转运、外输。
关键词：天然气集输管线气田站集输系统1. 天然气集输管网概述目前国内广泛采用的是多级集输流程，所采用的集输系统管网主要有放射状、枝状和环状，以及这三种的组合形式。
放射状管网按照一定的要求将若干气井划分为一组，每组设一个集气站，各气井天然气通过集气管线纳入集气站，再经集气支线、集气干线进入集气总站。
枝状管网有一条贯穿于气田的主干线，由干线输入到集气总站。
环状管网是将集气干线布置成环状，承接沿线集气站来气，在环网上适当的位置引出管线至集气总站。
2基本要求1 气田集气工程总流程，应根据天然气气质、气井产量、压力、温度和气田构造形态、驱动类型、井网布置、开采年限、逐年产量、产品方案及自然条件等因素，以提高气田开发的整体经济效益为目标，综合考虑确定。
2 气田站场布局应符合下列原则：在气田开发井网布置的基础上，结合地形条件统一规划布置各类站场，其位置应符合集气工程总流程和产品流向的要求，并应方便生产管理。
根据气区或气田的面积和含硫天然气的产量来确定净化厂的规模和位置，净化厂的设计应符合国家现行标准《气田天然气净化厂设计规范》SY/T0011的规定。
当气区各气田天然气含硫量差别较大，需要采取不同净化工艺时，经过经济对比，可建若干个分散的净化站，一般可与井场或集气站合建。

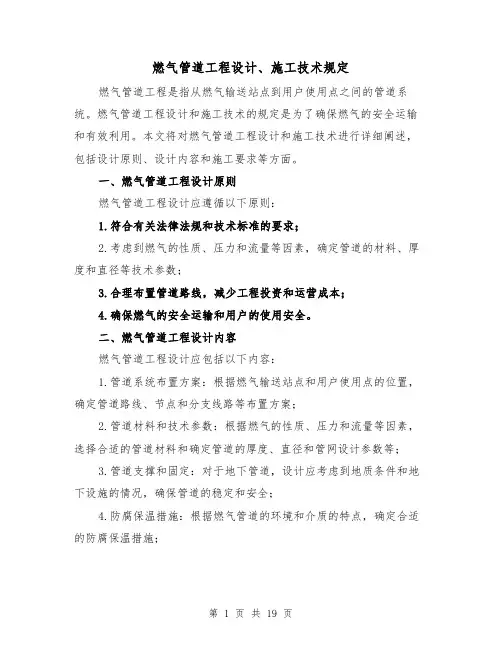

燃气管道工程设计、施工技术规定燃气管道工程是指从燃气输送站点到用户使用点之间的管道系统。
燃气管道工程设计和施工技术的规定是为了确保燃气的安全运输和有效利用。
本文将对燃气管道工程设计和施工技术进行详细阐述，包括设计原则、设计内容和施工要求等方面。
一、燃气管道工程设计原则燃气管道工程设计应遵循以下原则：1.符合有关法律法规和技术标准的要求；2.考虑到燃气的性质、压力和流量等因素，确定管道的材料、厚度和直径等技术参数；3.合理布置管道路线，减少工程投资和运营成本；4.确保燃气的安全运输和用户的使用安全。
二、燃气管道工程设计内容燃气管道工程设计应包括以下内容：1.管道系统布置方案：根据燃气输送站点和用户使用点的位置，确定管道路线、节点和分支线路等布置方案；2.管道材料和技术参数：根据燃气的性质、压力和流量等因素，选择合适的管道材料和确定管道的厚度、直径和管网设计参数等；3.管道支撑和固定：对于地下管道，设计应考虑到地质条件和地下设施的情况，确保管道的稳定和安全；4.防腐保温措施：根据燃气管道的环境和介质的特点，确定合适的防腐保温措施；5.安全设施和防护措施：对于燃气管道工程，设计应考虑到火灾、爆炸、泄漏和防雷等安全问题，采取相应的安全设施和防护措施；6.工程量和材料清单：根据管道的长度、直径和材料使用量等，编制工程量和材料清单。
三、燃气管道工程施工要求燃气管道工程施工应满足以下要求：1.施工组织：合理安排施工人员和机械设备，制定施工方案和施工进度计划；2.施工安全：严格按照相关安全规定进行施工，确保施工人员和周围环境的安全；3.施工质量：按照设计要求和技术标准进行施工，保证管道的质量和可靠性；4.施工巡检和验收：安排专人进行施工巡检，确保施工进度和质量，并组织验收工作；5.材料和设备：选用符合相关标准的材料和设备，保证施工的质量和安全；6.施工记录和报验：及时记录施工情况和重要节点，及时报验相关部门。
四、燃气管道工程设计和施工中的常见问题及解决办法在燃气管道工程设计和施工过程中，常见的问题有：1.管道路线无法通过：在设计阶段应对地下管道线路进行详细调查，在施工阶段应及时应对地质问题，采取相应措施解决；2.设计与实际不符：在施工阶段应做好现场测量和验证工作，及时调整设计方案；3.施工材料和设备不合格：在采购前应做好供应商的质量控制工作，进行材料和设备的筛选；4.施工工艺不科学：在施工前应制定详细的施工方案和方法，组织技术人员进行指导和把关。
天然气输气管道工程线路阀室设计规定中国石油化工股份有限公司天然气分公司输气管道工程线路阀室设计规定Specifications for designing gas pipeline valve stations20XX年X月X日发布 20XX年X月X日实施中国石油化工股份有限公司天然气分公司发布中国石油化工股份有限公司天然气分公司输气管道工程线路阀室设计规定目录1 范围 ................................................ ................................................... ............................................... 42 规范性引用文件................................................. ................................................... .......................... 53 术语和定义 ................................................ ................................................... ................................... 74 基本要求 ................................................ ................................................... (9)阀室分类及设置原则 ................................................ ................................................... ........ 9 阀室选址及建设水平 ................................................ ................................................... ........ 9 阀室功能 ................................................ ................................................... .......................... 10 阀室设计条件 ................................................ ................................................... .................. 11 5 工艺设计 ................................................ ................................................... . (12)一般要求 ................................................ ...................................................计 ................................................ ................................................... .................. 12 设备、材料选型 ................................................ ................................................... .............. 12 安装要求 ................................................ ................................................... .......................... 14 并行管道阀室设计 ................................................ ................................................... .......... 14 放空系统设计 ................................................ ................................................... .................. 15 6 自动控制设计................................................. ................................................... . (16)一般要求 ................................................ ...................................................计 ................................................ ................................................... .......................... 16 仪表选型 ................................................ ................................................... .......................... 19 仪表安装 ................................................ ................................................... .......................... 21 电缆敷设 ................................................ ................................................... .......................... 21 接地及防雷 ................................................ ................................................... ...................... 21 仪控间 ................................................ ................................................... .............................. 21 7 通信设计 ................................................ ................................................... . (23)一般要求 ................................................ ................................................... .......................... 23 通信方式选择 ................................................ ................................................... .................. 23 系统设计 ................................................ ................................................... .. (23)I中国石油化工股份有限公司天然气分公司输气管道工程线路阀室设计规定设备选型 ................................................ ................................................... .......................... 24 安装要求 ................................................ ................................................... .......................... 24 8 供配电设计 ................................................ ................................................... (26)负荷等级 ................................................ ................................................... .......................... 26 电源方案 ................................................ ................................................... .......................... 26 爆炸危险区域划分 ................................................ ................................................... .......... 27 防雷及接地 ................................................ ................................................... ...................... 27 9 防腐设计 ................................................ ................................................... . (29)一般要求 ................................................ ................................................... .......................... 29 系统设计 .......................................................................... 29 设备、材料选型 ................................................ ................................................... .............. 30 10 公用工程 ................................................ ................................................... .. (31)总图 ................................................ ................................................... ................................ 31 建筑与结构 ................................................ ................................................... .................... 32 采暖与通风 ................................................ ................................................... .................... 34 消防 ................................................ ................................................... ................................ 35 附录A阀室设计条件.................................................典型阀室工艺流程 ................................................ (31)II中国石油化工股份有限公司天然气分公司输气管道工程线路阀室设计规定前言为了加强输气管道技术过程管理，规范输气管道线路阀室的设计内容，统一陆上输气管道线路阀室的主要技术要求，确保设计成果的质量，提高设计效率，特编制件。
