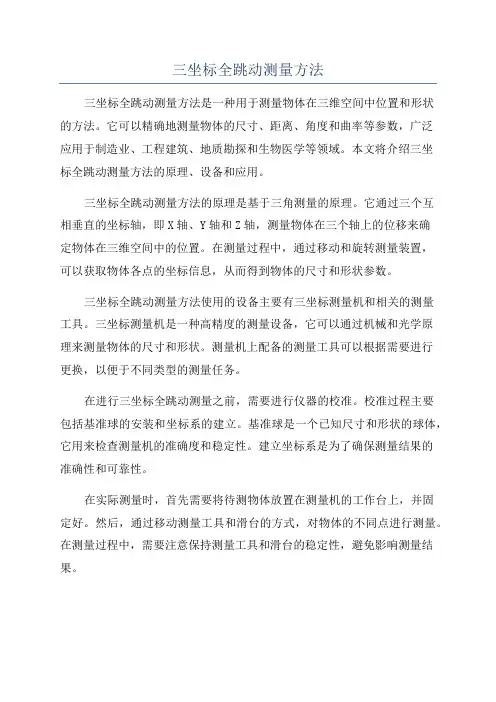

三坐标全跳动测量方法三坐标全跳动测量方法是一种用于测量物体在三维空间中位置和形状的方法。
它可以精确地测量物体的尺寸、距离、角度和曲率等参数,广泛应用于制造业、工程建筑、地质勘探和生物医学等领域。
本文将介绍三坐标全跳动测量方法的原理、设备和应用。
三坐标全跳动测量方法的原理是基于三角测量的原理。
它通过三个互相垂直的坐标轴,即X轴、Y轴和Z轴,测量物体在三个轴上的位移来确定物体在三维空间中的位置。
在测量过程中,通过移动和旋转测量装置,可以获取物体各点的坐标信息,从而得到物体的尺寸和形状参数。
三坐标全跳动测量方法使用的设备主要有三坐标测量机和相关的测量工具。
三坐标测量机是一种高精度的测量设备,它可以通过机械和光学原理来测量物体的尺寸和形状。
测量机上配备的测量工具可以根据需要进行更换,以便于不同类型的测量任务。
在进行三坐标全跳动测量之前,需要进行仪器的校准。
校准过程主要包括基准球的安装和坐标系的建立。
基准球是一个已知尺寸和形状的球体,它用来检查测量机的准确度和稳定性。
建立坐标系是为了确保测量结果的准确性和可靠性。
在实际测量时,首先需要将待测物体放置在测量机的工作台上,并固定好。
然后,通过移动测量工具和滑台的方式,对物体的不同点进行测量。
在测量过程中,需要注意保持测量工具和滑台的稳定性,避免影响测量结果。
测量完成后,可以通过计算和分析测量数据,得到物体的尺寸和形状参数。
常见的测量参数包括长度、角度、直径、曲率等。
根据需要,还可以进行数据处理和图形显示,以便于对测量结果进行进一步的分析和应用。
三坐标全跳动测量方法具有非接触、无损、高精度和高效率等特点,可用于测量各种形状和材料的物体。
它在制造业中广泛应用于产品质量控制、零件加工和装配等环节。
在工程建筑中,可以用于测量地形、建筑结构和道路等。
在地质勘探中,可以用于测量地貌、地震活动和地下水位等。
在生物医学中,可以用于测量人体器官和组织的形状和结构。
总之,三坐标全跳动测量方法是一种精确测量物体位置和形状的方法,具有广泛的应用前景。
三坐标检测原理与方法三坐标检测是一种精密的测量方法,通常用于测量复杂形状的物体的尺寸、形状和位置。
下面是关于三坐标检测原理与方法的50条详细描述:1. 三坐标检测是一种基于坐标轴的测量方法,通常采用X、Y、Z三轴的坐标系统来描述物体的位置和形状。
2. 三坐标检测的原理是利用测头在三维空间内移动,通过测量目标物体上的多个点来获取物体的三维坐标信息,从而完成对物体的尺寸和形状的测量。
3. 三坐标检测的方法包括机械式、光学式和触发式等多种不同的技术手段。
4. 机械式三坐标检测是通过精密的机械结构和控制系统来实现对物体的三维坐标测量,通常精度较高。
5. 光学式三坐标检测是利用光学投影和成像技术,通过相机或激光扫描仪等设备对目标物体进行三维坐标测量。
6. 触发式三坐标检测是利用机械触发装置,通过机械接触或接触式传感器来获取目标物体的三维坐标信息。
7. 三坐标检测的精度通常可以达到亚微米级别,适用于高精度的工件测量和质量控制。
8. 三坐标检测可以用于测量各种形状的物体,包括曲面、孔径、螺纹等复杂结构。
9. 三坐标检测通常需要配备专用的三坐标测量机或设备,具备高精度的测量系统和稳定性的机械结构。
10. 三坐标检测可以结合计算机辅助设计(CAD)和计算机辅助制造(CAM)系统,实现对物体尺寸和形状的数字化测量和分析。
11. 三坐标检测的核心是测头的运动控制和数据采集系统,通过精密的控制和采集设备来实现对物体的精确测量。
12. 三坐标检测可以实现对物体的全尺寸测量,包括长度、宽度、高度、角度、曲率等多种几何尺寸的测量。
13. 三坐标检测可以应用于多种行业领域,包括汽车制造、航空航天、机械加工、医疗器械等各种领域。
14. 三坐标检测的测量精度和效率受到测头精度、机床刚性、环境温度等多种因素的影响,需要通过定期校准和维护来保持稳定的精度。
15. 三坐标检测通常需要对测头进行校准和标定,以确保测头测量的准确性和稳定性。
三维激光测量技术的原理与使用方法激光测量技术是一种高精度、高效率的测量方法,在工业生产、建筑设计以及科学研究中被广泛应用。
其中,三维激光测量技术作为激光测量技术的一种重要形式,具有更高的精确度和全面性。
本文将介绍三维激光测量技术的原理与使用方法。
一、三维激光测量技术的原理三维激光测量技术是通过测量物体与激光束的相互作用来确定物体表面的点坐标,进而建立物体的三维坐标系统。
其基本原理可以概括为以下几点:1. 激光测距原理:三维激光测量技术主要是基于激光测距原理实现的。
激光器发出的激光束照射到物体上,激光束被物体表面反射后再由激光接收器接收。
通过测量激光束的往返时间,并结合光速的知识,可以计算出激光束从发射到接收的时间,从而得到物体表面的点到激光器的距离。
2. 多点定位原理:三维激光测量技术的另一个重要原理是多点定位原理。
通过在物体表面上布置多个接收器,可以同时接收到多个反射激光束,从而确定物体表面的多个点的坐标。
而通过这些点的坐标,可以建立起物体的三维坐标系统。
3. 反射率校正原理:物体表面的反射率对激光测量结果有一定的影响。
在进行激光测量时,常常需要对物体表面的反射率进行校正,以得到更准确的测量结果。
一般来说,物体表面越光滑,其反射率就越高,对激光的反射也就越强。
二、三维激光测量技术的使用方法三维激光测量技术在实际应用中有多种方法和步骤,可以根据具体需求选择不同的使用方式。
1. 扫描法:三维激光测量技术可以通过扫描法获取目标物体表面的三维信息。
首先,在测量区域内设置扫描器和接收器,扫描器会以一定的速度扫描整个区域,同时记录接收到的反射激光束信息。
然后,将接收到的数据进行处理和分析,得到物体表面各个点的三维坐标数据。
2. 三角测量法:三角测量法是三维激光测量技术中常用的一种方法。
在进行测量之前,确定基准点和测量点的坐标,通过测量激光束与基准点和测量点的夹角,以及激光束与基准点之间的距离,可以利用三角函数计算出测量点的三维坐标。
SAE J1100 JUL2002——机动车辆尺寸1.范围——此SAE工业标准为汽车尺寸定义了一系列测量方法和标准程序。
这些尺寸主要为了评估在设计环境中(例:CAD)车辆的设计目的。
所有标准中的尺寸可以以此测量。
除此之外,一些尺寸可以从实际车辆中获得。
如果尺寸在物理属性状态下测得,值的一些偏差是可以预见的。
所以要仔细区分设计目的尺寸和物理状态下所得的尺寸。
除非另有说明,所有的尺寸测量都是垂直于三维参考系统(见SAE J182),除了地面相关尺寸是垂直于地面。
所有的尺寸都是在汽车空载状态下测得,除非另有说明。
所有的尺寸从基本车辆上测得,不包括正常生产选择(RPO)或附件,除非另有说明。
尽管许多术语和尺寸使用了人体身上的部位名称,但它们不能被解释成显示占用者的设备、性能或舒适度的衡量方法。
2.参考2.1应用出版物——以下出版物在这里的某种程度上形成了此规格的一部分。
除非另有说明,SAE出版物的最新版本将被应用。
2.1.1 SAE出版物——Available from SAE,400 Commonwealth Drive,Warrendale,PA,15096-0001。
SAE J182——机动车辆标准号SAE J287——驾驶员手部控制区域SAE J826——定义和测量汽车座椅的使用设备SAE J941——机动车辆驾驶员眼睛范围SAE J1052——机动车辆驾驶员和乘客头部位置SAE J1516——设备工具参考点SAE J1517——选择驾驶员座椅位置2.1.2 ISO 出版物——Available ANSI ,NY 10036-8002.ISO 3832——乘用车——测量参考体积的方法。
2.2 相关出版物——以下提供的出版物仅作信息目的,并不是此规格的要求部分。
2.2.1 ISO出版物——Available from ANSI,25 West 43rd Street,New York,NY 10036-8002。

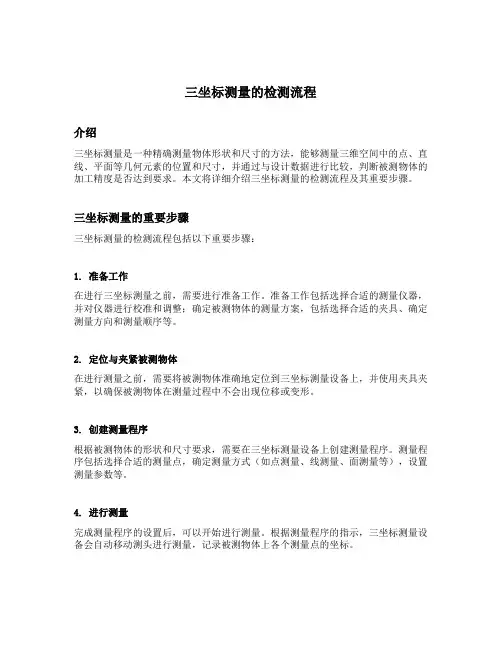

三坐标测量的检测流程介绍三坐标测量是一种精确测量物体形状和尺寸的方法,能够测量三维空间中的点、直线、平面等几何元素的位置和尺寸,并通过与设计数据进行比较,判断被测物体的加工精度是否达到要求。
本文将详细介绍三坐标测量的检测流程及其重要步骤。
三坐标测量的重要步骤三坐标测量的检测流程包括以下重要步骤:1. 准备工作在进行三坐标测量之前,需要进行准备工作。
准备工作包括选择合适的测量仪器,并对仪器进行校准和调整;确定被测物体的测量方案,包括选择合适的夹具、确定测量方向和测量顺序等。
2. 定位与夹紧被测物体在进行测量之前,需要将被测物体准确地定位到三坐标测量设备上,并使用夹具夹紧,以确保被测物体在测量过程中不会出现位移或变形。
3. 创建测量程序根据被测物体的形状和尺寸要求,需要在三坐标测量设备上创建测量程序。
测量程序包括选择合适的测量点,确定测量方式(如点测量、线测量、面测量等),设置测量参数等。
4. 进行测量完成测量程序的设置后,可以开始进行测量。
根据测量程序的指示,三坐标测量设备会自动移动测头进行测量,记录被测物体上各个测量点的坐标。
5. 数据分析测量完成后,需要对测量数据进行分析。
分析包括计算测量点之间的距离、角度、曲率等参数,与设计数据进行比较,判断被测物体的加工精度是否达到要求。
6. 结果评估与报告输出根据测量数据的分析结果,评估被测物体的加工精度,并生成测量报告。
报告中应包括被测物体的尺寸偏差、形状偏差等参数,以及对于加工精度是否符合要求的评价。
三坐标测量的注意事项在进行三坐标测量时,需要注意以下事项:1. 环境条件三坐标测量设备对环境条件要求比较高,需要在恒温、干燥、无震动的环境下进行测量,以保证测量的准确性。
2. 测量仪器的精度选择合适的测量仪器非常重要,仪器的精度应与被测物体的要求相匹配,以确保测量结果的准确性。
3. 夹具的准确性夹具的准确性直接影响被测物体的定位和测量结果。
夹具应具有足够的刚性和稳定性,且能够确保被测物体的几何形状和尺寸不受影响。
《基于双目立体视觉的测量技术研究》一、引言双目立体视觉技术在测量领域有着广泛的应用,特别是在需要精确获取物体三维信息的场合。
通过模拟人眼双目视觉原理,双目立体视觉技术能够有效地捕捉并处理三维空间信息,从而实现对物体形状、尺寸、位置等参数的精确测量。
本文将探讨基于双目立体视觉的测量技术的研究现状、原理、方法及实际应用。
二、双目立体视觉测量技术原理双目立体视觉测量技术基于视差原理,通过模拟人眼双目视觉过程,利用两个相机从不同角度获取同一物体的图像信息。
通过对两幅图像进行特征提取、匹配、三维重建等处理,从而得到物体的三维空间信息。
该技术主要包括图像获取、图像预处理、特征提取与匹配、三维重建等步骤。
三、双目立体视觉测量技术方法1. 图像获取与预处理:利用两个相机从不同角度获取同一物体的图像信息,并进行预处理,如去噪、灰度化、二值化等,以提高后续处理的准确性。
2. 特征提取与匹配:在预处理后的图像中提取特征点或特征线,然后通过算法进行特征匹配,得到对应点或线的匹配关系。
3. 三维重建:根据特征匹配结果,结合相机参数及三角测量原理,进行三维重建,得到物体的三维空间信息。
四、双目立体视觉测量技术研究现状目前,双目立体视觉测量技术在国内外均得到了广泛的研究和应用。
在算法方面,研究者们不断提出新的特征提取、匹配及三维重建算法,以提高测量的精度和效率。
在应用方面,双目立体视觉测量技术已广泛应用于工业检测、医疗诊断、无人驾驶、虚拟现实等领域。
五、双目立体视觉测量技术的优势与挑战优势:1. 精度高:双目立体视觉测量技术能够精确获取物体三维空间信息,具有较高的测量精度。
2. 灵活性强:该技术适用于各种复杂环境下的测量任务,具有较好的灵活性和适应性。
3. 非接触式测量:双目立体视觉测量技术为非接触式测量,不会对被测物体造成损伤。
挑战:1. 算法复杂度高:双目立体视觉测量技术涉及到的算法较为复杂,需要较高的计算能力和处理速度。

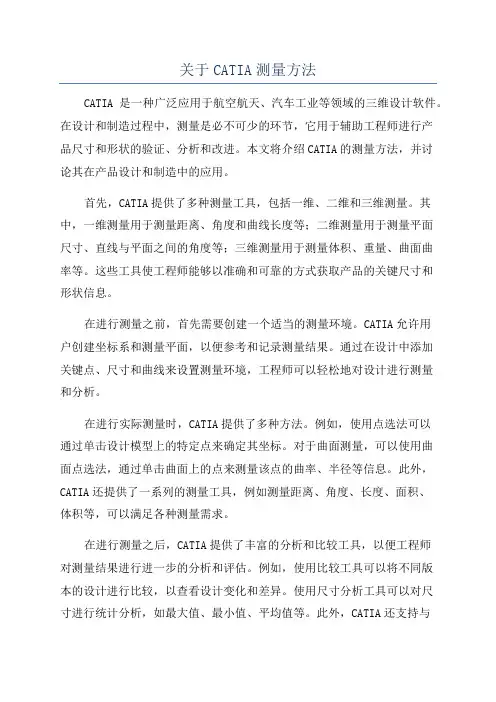

关于CATIA测量方法CATIA是一种广泛应用于航空航天、汽车工业等领域的三维设计软件。
在设计和制造过程中,测量是必不可少的环节,它用于辅助工程师进行产品尺寸和形状的验证、分析和改进。
本文将介绍CATIA的测量方法,并讨论其在产品设计和制造中的应用。
首先,CATIA提供了多种测量工具,包括一维、二维和三维测量。
其中,一维测量用于测量距离、角度和曲线长度等;二维测量用于测量平面尺寸、直线与平面之间的角度等;三维测量用于测量体积、重量、曲面曲率等。
这些工具使工程师能够以准确和可靠的方式获取产品的关键尺寸和形状信息。
在进行测量之前,首先需要创建一个适当的测量环境。
CATIA允许用户创建坐标系和测量平面,以便参考和记录测量结果。
通过在设计中添加关键点、尺寸和曲线来设置测量环境,工程师可以轻松地对设计进行测量和分析。
在进行实际测量时,CATIA提供了多种方法。
例如,使用点选法可以通过单击设计模型上的特定点来确定其坐标。
对于曲面测量,可以使用曲面点选法,通过单击曲面上的点来测量该点的曲率、半径等信息。
此外,CATIA还提供了一系列的测量工具,例如测量距离、角度、长度、面积、体积等,可以满足各种测量需求。
在进行测量之后,CATIA提供了丰富的分析和比较工具,以便工程师对测量结果进行进一步的分析和评估。
例如,使用比较工具可以将不同版本的设计进行比较,以查看设计变化和差异。
使用尺寸分析工具可以对尺寸进行统计分析,如最大值、最小值、平均值等。
此外,CATIA还支持与其他软件和系统的集成,例如计算机辅助检测系统(CMM)和计算机辅助工艺规划(CAPP)系统,以实现更高级的测量和分析功能。
CATIA的测量方法在产品设计和制造过程中具有广泛的应用。
首先,测量可以用于验证和验证设计模型的尺寸和形状。
通过比较设计模型和实际测量结果,可以发现设计中的偏差,并进行相应的调整和改进。
其次,测量还可以用于对制造过程中的工件尺寸和形状进行检查和控制。
3D测量的原理以及精度
3D测量是一种用于确定物体或对象在三维空间中位置、形状和尺寸的技术。
它利用不同的原理和方法来收集3D数据,常用的原理包括:三角测量、相位测量、结构光技术和时间飞行技术等。
三角测量是最基本的测量方法之一,它利用几何关系和三角函数,通过测量物体上多个点的位置和角度来计算物体的三维坐标。
相位测量是利用光的干涉原理,测量物体表面的细微振动或变化,从而推断出物体表面的三维形状信息。
结构光技术则通过投射光栅或条纹等特殊图案到物体上,通过相机或传感器测量物体表面的形变,进而重建物体的三维形状。
时间飞行技术则是利用激光向物体表面发射脉冲光,并测量光脉冲返回所需的时间,通过计算来确定物体的三维坐标。
精度是衡量测量结果准确性的重要参数。
它通常受到多种因素影响,如测量设备的分辨率、测量对象的表面特性、测量环境的稳定性等。
一般来说,3D测量的精度可以达到几毫米到几微米的范围。
精确度通常和测量范围成反比,即测量范围越大,精度越低。
为了提高精度,可以采取一些方法,如增加测量点的数量、使用高分辨率的传感器或相机、使用更高精度的测量设备等。
此外,还可以通过数据处理和校准等技
术手段来提高测量的精度和准确性。
《汽车尺寸工程技术》阅读记录目录一、内容概述 (2)1.1 背景与意义 (3)1.2 国内外研究现状 (4)二、汽车尺寸工程基本理论 (5)2.1 汽车尺寸工程定义 (7)2.2 汽车尺寸工程的重要性 (8)2.3 汽车尺寸工程的基本原则 (9)三、汽车尺寸测量技术 (10)3.1 测量方法与设备 (12)3.2 测量精度与误差控制 (13)3.3 实际应用案例分析 (15)四、汽车尺寸工程设计 (17)4.1 设计流程与方法 (18)4.2 关键参数确定与优化 (19)4.3 案例分析与实践经验 (21)五、汽车尺寸工程应用 (22)5.1 新车型开发与尺寸工程 (23)5.2 车辆改进与升级 (25)5.3 工程案例分析 (25)六、汽车尺寸工程发展趋势与挑战 (27)6.1 技术创新与发展趋势 (29)6.2 面临的挑战与问题 (30)6.3 未来展望与建议 (32)七、结语 (33)7.1 主要内容总结 (34)7.2 对未来研究的启示 (34)一、内容概述《汽车尺寸工程技术》是一本关于汽车尺寸工程技术的专业书籍,旨在为汽车工程师、设计师和相关领域的专业人士提供关于汽车尺寸工程技术的理论知识和实践经验。
本书从汽车尺寸工程技术的基本概念出发,详细介绍了汽车尺寸工程技术的发展历程、现状和未来趋势,以及各种汽车尺寸工程技术的应用实例。
汽车尺寸工程技术基本概念:介绍了汽车尺寸工程技术的定义、分类、发展历程和研究内容,为读者提供了一个全面的视角。
汽车尺寸工程设计方法:详细阐述了汽车尺寸工程设计的方法和步骤,包括需求分析、方案设计、模型建立、仿真分析和优化设计等环节,帮助读者掌握汽车尺寸工程技术的设计流程。
汽车尺寸工程材料与制造工艺:介绍了汽车尺寸工程所需的各类材料(如轻量化材料、高强度钢等)及其性能特点,以及汽车尺寸工程的制造工艺(如冲压、焊接、铸造等),为读者提供了汽车尺寸工程技术的实际应用基础。
空间有2个圆测量距离
法1:直接3d尺寸
法2:先构造圆的cast点,然后评价两点的3d尺寸
为什么两个方法测量出来的结果不一样。
(法1结果较为接近正确数值。
)
难道3d尺寸里面不是将圆默认为圆心点?
要想弄明白两种方法之间的差别,必须先理解两种尺寸评价方式的计算方法。
以此例而言,第一种方法计算的是两圆心之间的三维距离,其算法是计算两圆心在空间上的直线距离。
第二种方法计算的是两圆心之间的二维距离,其算法是计算两圆心沿着圆的投影面的直线距离。
所以,如果两圆的法线矢量是平行的,可以肯定的一点是,第一种方法的结果比第二种方法的结果要偏大。
道理很明显,你第二种方法是先构造两个圆的cast点,那么经构造后的
cast点不是位于该圆上,而是在以该圆构造cast点时所对应的投影面上。
换句话说,也就是该点相对圆心在空间位置上并不一致。
所以即便你在评
价尺寸时仍然以3D方式计算,但是由于计算时所引用的对象已经不再是两圆的圆心,而是两圆心的cast点(前面已经说明,cast点相对圆心在
空间位置上不一致),因此和第一种方法的测量结果不一致。
深入理解长宽高的概念和测量方法对于我们日常生活中的许多物体和空间,长宽高是我们经常会遇到并需要测量的概念。
了解长宽高的含义和正确的测量方法对于建筑、设计、工程等领域至关重要。
本文将深入探讨长宽高的概念以及相应的测量方法,以帮助读者更好地理解和应用这些概念。
1. 长宽高的概念长宽高是用来描述物体或空间在三维空间中的尺寸的重要概念。
长通常指物体或空间在水平方向上的尺寸,宽则是垂直方向上的尺寸,而高则是物体或空间在垂直方向上的尺寸。
通过这三个尺寸的组合,我们可以准确地描述一个物体或空间的大小和形状。
2. 长宽高的测量方法准确测量长宽高对于建筑、设计和制造等领域至关重要。
下面介绍几种常见的测量方法:2.1 直尺测量法直尺是最常见的测量工具之一,用于测量较小的物体或空间。
使用直尺时,将其沿着物体或空间的边缘或两个点之间的距离,以获得长度和宽度的测量值。
2.2 卷尺测量法对于较大的物体或空间,卷尺是一种更为便捷和准确的测量工具。
卷尺通常具有可伸缩的带状测量尺,可以轻松测量长宽高。
将卷尺的一端固定在物体上,将其展开直至另一端与物体相接触,读取标尺上的数值即可得到物体的尺寸。
2.3 激光测距仪对于更大或难以测量的物体或空间,激光测距仪是一种快速和准确的测量工具。
激光测距仪使用激光技术发射一束激光,并测量激光从仪器发射到物体反射回来所需的时间来计算距离。
通过将激光测距仪对准物体的不同边缘或角落,可以测量出物体的长宽高。
2.4 三维扫描仪对于复杂的物体或空间,三维扫描仪是一种高级的测量设备。
三维扫描仪能够获取物体或空间的完整表面信息,并将其转化为数字模型。
通过分析数字模型,可以轻松获得物体的长宽高等尺寸信息。
3. 应用案例长宽高的概念和测量方法在许多领域都得到了广泛应用。
以下是一些常见的应用案例:3.1 建筑设计与施工在建筑设计与施工中,准确测量长宽高是非常重要的。
根据测量结果,建筑师和工程师可以绘制蓝图,计划和定位各种构件,并确保建筑结构的稳定性和安全性。
车辆空间尺寸三维测量方法探索
发表时间:
2018-12-20T09:44:27.960Z 来源:《基层建设》2018年第33期 作者: 刘冠男 李小军 沈建国
[导读] 摘要:本文主要介绍如何采用先进测量仪器以及辅助工装,实现车辆三维空间尺寸的高精度测量,填补车体生产制造中空间尺寸检
测手段的空白。
长春轨道客车股份有限公司 客车制造中心 吉林长春 130062
摘要:本文主要介绍如何采用先进测量仪器以及辅助工装,实现车辆三维空间尺寸的高精度测量,填补车体生产制造中空间尺寸检测
手段的空白。本文通过设计制作专用测量辅助工装、取点投影、建立坐标系、定点测量、选择最佳拟合、跳转设备、继续采点等一系列措
施手段,经过现车验证,获得车辆空间尺寸的测量数据,为后工序的调修、组对、机械加工提供了准确数据支撑。
关键词:空间尺寸;三维测量;低地板城铁;精度
1
概述
随着科技的不断发展,以及城铁车技术要求的不断提高,精确测量技术的作用显得日益重要,这对产品精度质量提出了更高的检测要
求。
100%低地板立体底架钢结构组焊后的三维空间尺寸测量采集工作对我们提出了严峻的考验。经过调研、策划,公司配置了精确测量设
备
——FARO ARM测量臂。但是只拥有先进的设备是不够的,我们通过对车辆结构的细致研究和功能性分析制定了测量辅助工装、测量定
位基准、坐标系转换、数据采集实现等方法。实现了立体底架钢结构铰接座间距、枕梁与空气簧座相对尺寸、端侧拉铆面倾斜角度等的测
量,同时实现了数据误差显示、对比,较大幅度提高了现车检测水平,为车辆三维空间尺寸的精确测量提供了范例。此项技术陆续推广应
用在了美国波士顿项目激光焊工装弧形的高精度测量和悉尼双客底架端部机加前测量。
2
测量设备及测量方法的研讨
2.1
数字化测量设备的简介
工作原理介绍:
测量臂采用光栅码盘来记录探头任意姿态时的转角。通过固定的臂长与实时变化的角度的记录可以换算出探头在任意点位置的坐标
值。在轴上的温度传感器及补偿系统,可以保证在环境温度下稳定测量。通过现场对探头进行校准,来修正更换探头所引起的误差。
2.2
测量数据的准备
图二:探针补充示意图
专用测量辅助工装:制作专用支撑工装将已经组焊并调修完成的底架钢结构调平,等待测量。
基准确立:使用ARM测量臂时,需要考虑已什么为基准,怎样设置测量点,以及如何将不同位置的检测对象统一到一个系统中进行比
较等问题。经过多次试验论证,我们决定通过建立统一坐标系和设备跳转的方式来解决以上问题,将单个独立位置点变成我们有用的测量
元素,且能通过统一的坐标系实现所有测量位置点的数据分析。
探针补偿:由于测量臂探头采用直径为3mm球形测量头,在测量时为了得到准确的测量坐标我们必须对探头本身尺寸进行补偿。测量
前需要设置探针补偿值(探头直径),本项目我们使用的是孔补偿方式对探针进行补偿。后续生产实施过程中,如果存在以下三种情况必
须对探针进行补偿:第一,探针拆卸重新安装后;第二,测量环境温度变化较大;第三,较长时间未重新校准。
移动设备:由于本项目车辆分为两种车型NP和MP,长度为5-7m之间,但是测量设备无法实现一次性测量。要想得到我们想要的数据
必须将所有的测量点都放到一个坐标系中,如车长度方向的两个位置点分居车辆两端,无法通过一次设备位置实现车长的测量,二设备每
次移动后,设备均会重新初始化,亦形成一个新的坐标系,这是如果继续进行测量新的测量点会造成数据的混乱,且无法得到所要测量的
元素,这是我们便需要设置移动设备参考特征,使得新坐标系调整到我们第一次初始设置的坐标系,但这样会有一定的误差损失。
2.3
测量方法研讨
坐标系的建立:以架车位旁机加参考定位块为基准建立虚拟基准平面,确定底架钢结构枕梁两侧中心点以及铰接座两端中线点位置,
并向基准平面投影获得建立坐标系的基准点,完成坐标系的建立。
图五:建立坐标系示意图
数据的测量:使用测量臂探头按照下面两张附图上的数据测量点位置,分别对MP和NP车的数值进行测量;由于测量范围的限制,在
进行底架钢结构测量时需要
“蛙跳”,“蛙跳”前使用测量臂测量三个固定蛙跳小球的定位,然后解除吸盘移动设备,再重新测量三个蛙跳小球
的定位,保证测量精度,软件将自动匹配移动后的设备坐标系与原坐标系相同,就可以继续测量剩余点的坐标。
3
结语
本文通过使用Faro Arm设备的三维测量手段,解决了100%低地板立体底架钢结构组焊后的三维空间尺寸测量采集工作,成功的实现
了机加工前钢结构尺寸的精确测量,大幅提高了产品的交检合格率。
作者简介:
姓名:刘冠男;单位:中车长春轨道客车股份有限公司客车制造中心技术部;
