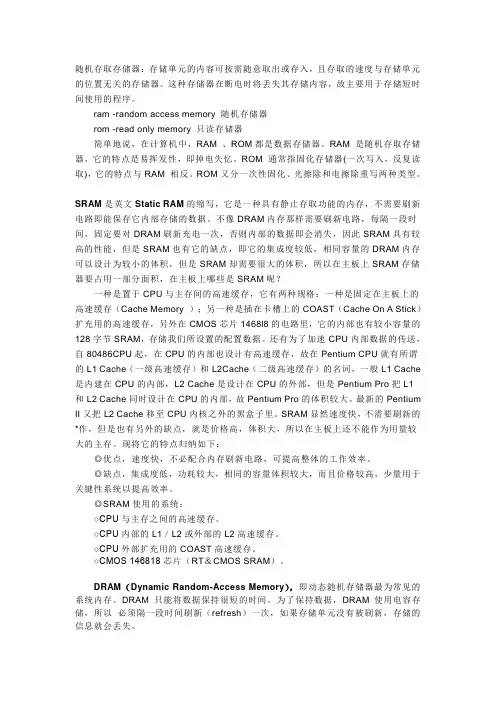

随机存取存储器:存储单元的内容可按需随意取出或存入,且存取的速度与存储单元的位置无关的存储器。
这种存储器在断电时将丢失其存储内容,故主要用于存储短时间使用的程序。
ram -random access memory 随机存储器rom -read only memory 只读存储器简单地说,在计算机中,RAM 、ROM都是数据存储器。
RAM 是随机存取存储器,它的特点是易挥发性,即掉电失忆。
ROM 通常指固化存储器(一次写入,反复读取),它的特点与RAM 相反。
ROM又分一次性固化、光擦除和电擦除重写两种类型。
SRAM是英文Static RAM的缩写,它是一种具有静止存取功能的内存,不需要刷新电路即能保存它内部存储的数据。
不像DRAM内存那样需要刷新电路,每隔一段时间,固定要对DRAM刷新充电一次,否则内部的数据即会消失,因此SRAM具有较高的性能,但是SRAM也有它的缺点,即它的集成度较低,相同容量的DRAM内存可以设计为较小的体积,但是SRAM却需要很大的体积,所以在主板上SRAM存储器要占用一部分面积,在主板上哪些是SRAM呢?一种是置于CPU与主存间的高速缓存,它有两种规格:一种是固定在主板上的高速缓存(Cache Memory );另一种是插在卡槽上的COAST(Cache On A Stick)扩充用的高速缓存,另外在CMOS芯片1468l8的电路里,它的内部也有较小容量的128字节SRAM,存储我们所设置的配置数据。
还有为了加速CPU内部数据的传送,自80486CPU起,在CPU的内部也设计有高速缓存,故在Pentium CPU就有所谓的L1 Cache(一级高速缓存)和L2Cache(二级高速缓存)的名词,一般L1 Cache 是内建在CPU的内部,L2 Cache是设计在CPU的外部,但是Pentium Pro把L1和L2 Cache同时设计在CPU的内部,故Pentium Pro的体积较大。
新型高密度1S1R结构阻变存储器件概述随着现代半导体工艺的技术进步, Flash 存储器开始遇到技术瓶颈,新型存储器应运而生。
与其他几种新型的非易失性存储器相比,阻变存储器( RRAM 或 ReRAM)因其具有结构简单、访问速度快等优势,成为下一代非易失性存储器的有力竞争者之一。
基于阻变存储器的交叉阵列是阻变存储器实现高密度存储最简单、最有效的方法。
而仅由阻变存储单元构成的交叉阵列由于漏电通道而存在误读现象。
为了解决误读现象,通常需要在每个存储单元上串联一个选择器构成1S1R结构。
对由阻变存储单元和选择器构成的1S1R结构的研究进展进行综述分析是一项有意义的工作,因此本论文主要对1S1R结构的阻变存储器件的研究进展进行概述。
关键词:阻变存储器,交叉阵列,选择器,1S1R目录中文摘要.......................................... 错误!未定义书签。
英文摘要.......................................... 错误!未定义书签。
第一章绪论 (1)1.1 阻变存储器 (1)1.1.1 RRAM基本结构 (1)1.1.2 RRAM技术回顾 (1)1.2 交叉阵列汇中的串扰问题 (3)1.3 本论文的研究意义及内容 (3)1.3.1 研究意义 (3)1.3.2 研究内容 (3)第二章 RRAM的集成选择器的集成方式 (5)2.1 有源阵列 (5)2.2 无源阵列 (5)第三章 RRAM的集成选择器的类型 (6)3.1 1T1R (6)3.2 1D1R (6)3.3 1S1R (8)3.4 back to back结构 (10)3.5 具有自整流特性的1R结构 (11)第四章 1S1R结构阻变存储器件研究进展 (13)第五章总结与展望 (14)5.1 论文总结 (14)5.2 未来工作展望 (14)第一章绪论1.1 阻变存储器1.1.1 RRAM基本结构阻变存储器(Resistive Random Access Memory,RRAM)和相变存储器的原理有点相似,在电激励条件下,利用薄膜材料,薄膜电阻在高阻态和低阻态间相互转换,这样子就能实现数据存储[1-2]。

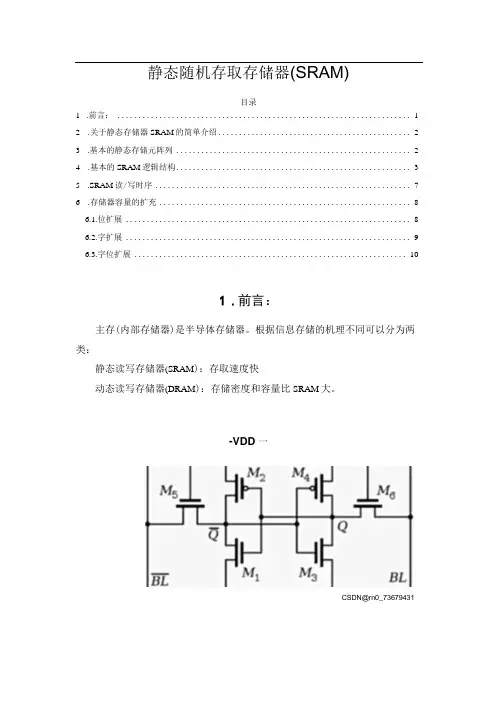

静态随机存取存储器(SRAM)目录1.前言: (1)2.关于静态存储器SRAM的简单介绍 (2)3.基本的静态存储元阵列 (2)4.基本的SRAM逻辑结构 (3)5.SRAM读/写时序 (7)6.存储器容量的扩充 (8)6.1.位扩展 (8)6.2.字扩展 (9)6.3.字位扩展 (10)1.前言:主存(内部存储器)是半导体存储器。
根据信息存储的机理不同可以分为两类:静态读写存储器(SRAM):存取速度快动态读写存储器(DRAM):存储密度和容量比SRAM大。
-VDD一CSDN@rn0_736794312.关于静态存储器SRAM的简单介绍SRAM是采用CMOS工艺的内存。
自CMOS发展早期以来,SRAM一直是开发和转移到任何新式CMOS工艺制造的技术驱动力。
SRAM它实际上是一个非常重要的存储器,用途非常广泛。
SRAM数据完整性可以在快速读取和刷新时保持。
SRAM以双稳态电路的形式存储数据。
SRAM 目前的电路结构非常复杂。
SRAM大部分只用于CPU内部一级缓存及其内置二级缓存。
只有少量的网站服务器及其路由器可以使用SRAM o半导体存储体由多个基本存储电路组成,每个基本存储电路对应一个二进制数位。
SRAM中的每一位均存储在四个晶体管中,形成两个交叉耦合反向器。
存储单元有两个稳定状态,一般为0和1。
此外,还需要两个访问晶体管来控制存储单元在读或写过程中的访问。
因此,存储位通常需要六个MoSFET。
SRAM内部包含的存储阵列可以理解为表格,数据填写在表格上。
就像表格搜索一样,特定的线地址和列地址可以准确地找到目标单元格,这是SRAM存储器寻址的基本原理。
这样的每个单元格都被称为存储单元,而这样的表也被称为存储矩阵。
地址解码器将N个地址线转换为2个N立方电源线,每个电源线对应一行或一列存储单元,根据地址线找到特定的存储单元,完成地址搜索。
如果存储阵列相对较大,地址线将分为行和列地址,或行,列重用同一地址总线,访问数据搜索地址,然后传输列地址。

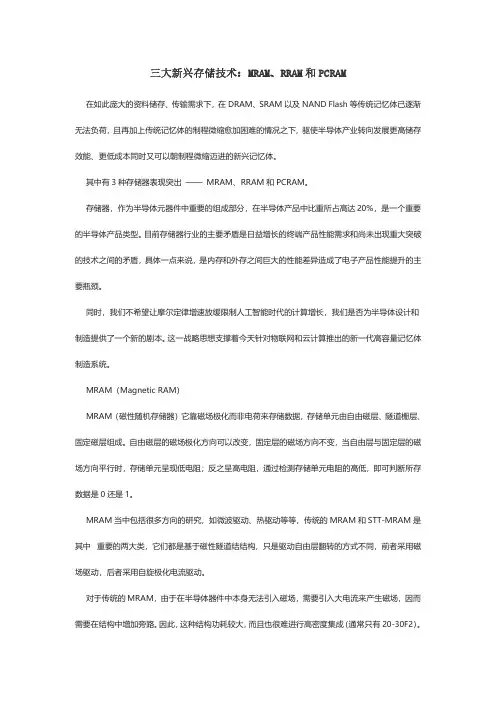

三大新兴存储技术:MRAM、RRAM和PCRAM在如此庞大的资料储存、传输需求下,在DRAM、SRAM以及NAND Flash等传统记忆体已逐渐无法负荷,且再加上传统记忆体的制程微缩愈加困难的情况之下,驱使半导体产业转向发展更高储存效能、更低成本同时又可以朝制程微缩迈进的新兴记忆体。
其中有3种存储器表现突出——MRAM、RRAM和PCRAM。
存储器,作为半导体元器件中重要的组成部分,在半导体产品中比重所占高达20%,是一个重要的半导体产品类型。
目前存储器行业的主要矛盾是日益增长的终端产品性能需求和尚未出现重大突破的技术之间的矛盾,具体一点来说,是内存和外存之间巨大的性能差异造成了电子产品性能提升的主要瓶颈。
同时,我们不希望让摩尔定律增速放缓限制人工智能时代的计算增长,我们是否为半导体设计和制造提供了一个新的剧本。
这一战略思想支撑着今天针对物联网和云计算推出的新一代高容量记忆体制造系统。
MRAM(Magnetic RAM)MRAM(磁性随机存储器)它靠磁场极化而非电荷来存储数据,存储单元由自由磁层、隧道栅层、固定磁层组成。
自由磁层的磁场极化方向可以改变,固定层的磁场方向不变,当自由层与固定层的磁场方向平行时,存储单元呈现低电阻;反之呈高电阻,通过检测存储单元电阻的高低,即可判断所存数据是0还是1。
MRAM当中包括很多方向的研究,如微波驱动、热驱动等等,传统的MRAM和STT-MRAM是其中重要的两大类,它们都是基于磁性隧道结结构,只是驱动自由层翻转的方式不同,前者采用磁场驱动,后者采用自旋极化电流驱动。
对于传统的MRAM,由于在半导体器件中本身无法引入磁场,需要引入大电流来产生磁场,因而需要在结构中增加旁路。
因此,这种结构功耗较大,而且也很难进行高密度集成(通常只有20-30F2)。
若采用极化电流驱动,即STT-MRAM,则不需要增加旁路,因此功耗可以降低,集成度也可以大幅提高。
MRAM的研发难度很大,其中涉及非常多的物理。
浅谈电阻式随机存储器RRAM专利申请 摘要:随着存储技术的不断发展,当今主流的三种DRAM、SRAM和Flash非易失性存储器的技术已经接近存储的物理极限。面对传统存储器的尺寸缩减已经面临极限的问题,因此发展高性能和高密度的新型非易失存储器成为了半导体存储器行业的研究焦点。电阻随机存储器展现出的小尺寸,高擦写速度、低能耗、高耐久性和与互补金属氧化物半导体工艺兼容等优异性能,被视为最有应用前景的下一代非易失性存储器,进而得到广泛的研究。本文主要围绕阻变随机存储器的发展进程、专利申请人、区域分布和技术趋势几个方面对电阻式随机存储器的专利申请情况进行研究。
关键词:新型存储器 尺寸 极限 阻变存储器 专利申请 引言: 1962 年,Hickmott 等人首次在 SiOx、Al2O3、 Ta2O5、ZrO2和 TiO2等二元氧化物中观察到了阻变现象, 2000年,休斯顿大学报道了在矩磁阻薄膜中观测到了阻变现象,提出了基于阻变效应的非易失存储器的应用。2002年,夏普公司和休斯顿大学在 Pr0.7Ca0.3MnO3材料中,实现了 64-bit 的 RRAM 阵列。在 2004 至 2007 年间,Samsung 和 Infineon公司首次实现了 3DRRAM 阵列的集成,极大地推进了 RRAM 的应用进程。2008 年,惠普首次提出了 RRAM 可应用于神经网络和逻辑电路中,掀起了阻变的研究热潮。在接下来的 9 年里,阻变效应的研究在学术研究和工业应用中都取得了极大的进展,Unity Semiconductor 公司成功制造了 64-MB RRAM测试芯片;SanDisk 公司制造出了 32-Gbit 双层交叉式 RRAM 测试芯片;Micron 和 Sony 公司制造出了 27nm 16-Gbit 铜基阻变存储器测试芯片;IMECAS 公司制造出了四层三维垂直自选 RRAM 阵列。TSMC 公司在2018年底试产40/22nm的eRRAM,并于2019 年实现量产。图2.3.1为电阻随机存储器的发展演进图。
阻变存储器和忆阻器的关系
阻变存储器和忆阻器是两种不同的电子元件,它们在电路中起
着不同的作用。
尽管它们都与电阻有关,但它们的工作原理和应用
领域却有所不同。
首先,让我们来看看阻变存储器。
阻变存储器,也称为电阻随
温度变化存储器(RRAM),是一种能够在电压作用下改变电阻值的
存储器。
它通常由两个电极之间夹杂着一种特殊的材料组成,当施
加电压时,材料的电阻会发生变化,这种变化可以用来表示数字信息,因此阻变存储器被广泛应用于非易失性存储器和人工智能领域。
而忆阻器则是一种基于忆阻效应的电阻器件,它的电阻值会随
着施加的电压或电流的变化而发生改变。
忆阻器的工作原理是基于
电子在材料中的迁移和重新排列,这种效应可以被用来存储信息或
者进行模拟神经元的计算。
因此,忆阻器在人工智能、神经网络和
模拟电路等领域有着广泛的应用。
尽管阻变存储器和忆阻器都与电阻有关,但它们的工作原理和
应用领域却有所不同。
阻变存储器主要用于存储数字信息和逻辑运算,而忆阻器则更多地用于模拟神经元和进行神经网络的计算。
然
而,这两种元件都代表了新一代存储和计算技术的发展方向,将在未来的电子领域发挥重要作用。

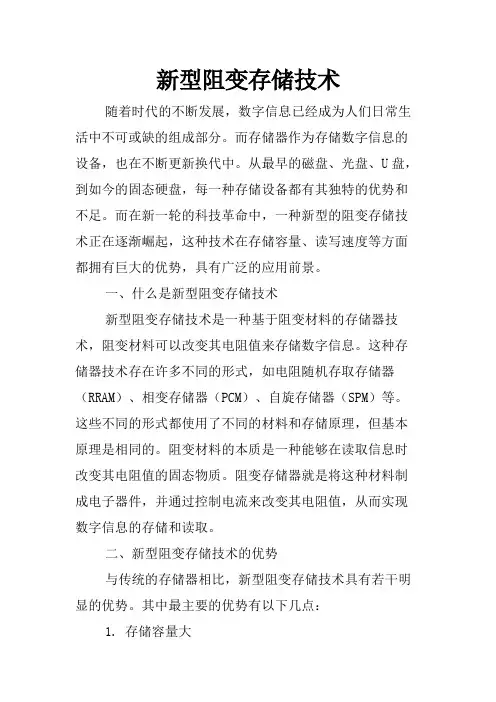

新型阻变存储技术随着时代的不断发展,数字信息已经成为人们日常生活中不可或缺的组成部分。
而存储器作为存储数字信息的设备,也在不断更新换代中。
从最早的磁盘、光盘、U盘,到如今的固态硬盘,每一种存储设备都有其独特的优势和不足。
而在新一轮的科技革命中,一种新型的阻变存储技术正在逐渐崛起,这种技术在存储容量、读写速度等方面都拥有巨大的优势,具有广泛的应用前景。
一、什么是新型阻变存储技术新型阻变存储技术是一种基于阻变材料的存储器技术,阻变材料可以改变其电阻值来存储数字信息。
这种存储器技术存在许多不同的形式,如电阻随机存取存储器(RRAM)、相变存储器(PCM)、自旋存储器(SPM)等。
这些不同的形式都使用了不同的材料和存储原理,但基本原理是相同的。
阻变材料的本质是一种能够在读取信息时改变其电阻值的固态物质。
阻变存储器就是将这种材料制成电子器件,并通过控制电流来改变其电阻值,从而实现数字信息的存储和读取。
二、新型阻变存储技术的优势与传统的存储器相比,新型阻变存储技术具有若干明显的优势。
其中最主要的优势有以下几点:1. 存储容量大阻变存储器的存储密度可以达到非常高的水平。
由于阻变材料具有亚纳米级别的尺寸,因此在同样大小的存储空间内可以存储更多的信息。
此外,阻变存储器还可以进行垂直堆叠,从而进一步提高存储密度。
2. 读写速度快由于阻变存储器是一个纯电子器件,因此读写速度非常快。
它没有机械动作和旋转延迟的问题,能够实现微秒级别的读写速度,这让阻变存储器成为非常适合高速计算和大量数据处理的存储器设备。
3. 能耗低阻变存储器工作时只需要很小的电流即可实现存储和读取操作,因此能耗非常低。
这将有助于降低计算机系统的总能耗,特别是在移动设备中,对于电池寿命的延长也非常有帮助。
4. 可靠性高新型阻变存储器的可靠性非常高,能够承受高达百万次以上的读写操作,具有非常长的使用寿命。
此外,由于阻变存储器没有机械部件,因此也不会发生因受力过大、碰撞等意外因素引起的损坏。

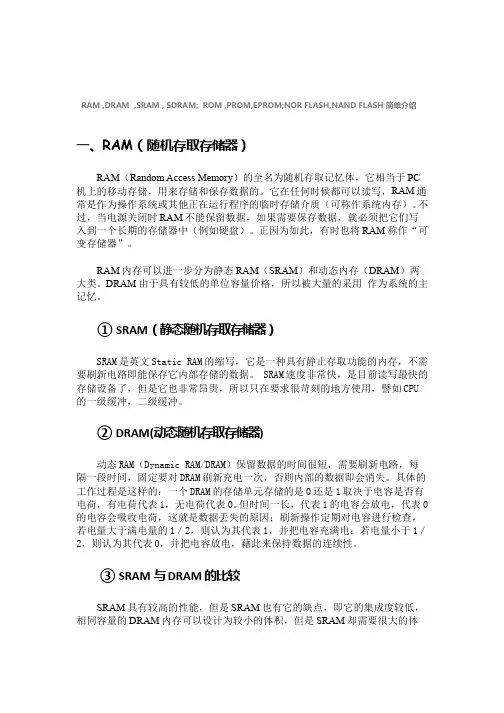

RAM ,DRAM ,SRAM , SDRAM; ROM ,PROM,EPROM;NOR FLASH,NAND FLASH 简单介绍一、RAM(随机存取存储器)RAM(Random Access Memory)的全名为随机存取记忆体,它相当于PC 机上的移动存储,用来存储和保存数据的。
它在任何时候都可以读写,RAM通常是作为操作系统或其他正在运行程序的临时存储介质(可称作系统内存)。
不过,当电源关闭时RAM不能保留数据,如果需要保存数据,就必须把它们写入到一个长期的存储器中(例如硬盘)。
正因为如此,有时也将RAM称作“可变存储器”。
RAM内存可以进一步分为静态RAM(SRAM)和动态内存(DRAM)两大类。
DRAM由于具有较低的单位容量价格,所以被大量的采用 作为系统的主记忆。
①SRAM(静态随机存取存储器)SRAM是英文Static RAM的缩写,它是一种具有静止存取功能的内存,不需要刷新电路即能保存它内部存储的数据。
SRAM速度非常快,是目前读写最快的存储设备了,但是它也非常昂贵,所以只在要求很苛刻的地方使用,譬如CPU 的一级缓冲,二级缓冲。
②DRAM(动态随机存取存储器)动态RAM(Dynamic RAM/DRAM)保留数据的时间很短,需要刷新电路,每隔一段时间,固定要对DRAM刷新充电一次,否则内部的数据即会消失。
具体的工作过程是这样的:一个DRAM的存储单元存储的是0还是1取决于电容是否有电荷,有电荷代表1,无电荷代表0。
但时间一长,代表1的电容会放电,代表0的电容会吸收电荷,这就是数据丢失的原因;刷新操作定期对电容进行检查,若电量大于满电量的1/2,则认为其代表1,并把电容充满电;若电量小于1/2,则认为其代表0,并把电容放电,藉此来保持数据的连续性。
③SRAM 与DRAM的比较SRAM具有较高的性能,但是SRAM也有它的缺点,即它的集成度较低,相同容量的DRAM内存可以设计为较小的体积,但是SRAM却需要很大的体积。
《D-A型有机共轭小分子的设计、合成及其阻变随机存储应用研究》篇一一、引言随着信息技术的飞速发展,阻变随机存储器(RRAM)因其高密度、低功耗和快速读写等优点,在电子设备领域具有巨大的应用潜力。
其中,D-A型有机共轭小分子作为阻变材料,因其良好的电学性能和结构多样性,成为了当前研究的热点。
本文旨在探讨D-A型有机共轭小分子的设计、合成及其在阻变随机存储器中的应用研究。
二、D-A型有机共轭小分子的设计1. 分子结构设计原则D-A型有机共轭小分子通常由供体(D)和受体(A)两部分组成,通过共轭桥连接。
设计时需考虑分子的电子传输能力、能级匹配以及分子间的相互作用等因素。
供体和受体应具有良好的电子给体和受体能力,共轭桥应具备较好的电子传输性能。
2. 分子结构设计策略针对不同的应用需求,可以通过调整供体、受体及共轭桥的种类和长度,实现分子能级、电子传输性能的调控。
同时,引入功能性基团可进一步提高分子的稳定性及与其他材料的兼容性。
三、D-A型有机共轭小分子的合成1. 合成路线设计根据分子结构设计,选择合适的合成路线。
采用逐步合成法或一锅法,将供体、受体及共轭桥连接起来,形成目标分子。
在合成过程中,需严格控制反应条件,确保产物的纯度和产率。
2. 合成方法及优化采用常规的有机合成方法,如Suzuki偶联、Stille偶联等,进行分子的合成。
通过优化反应条件、选择合适的催化剂和配体,提高反应的效率和产物的质量。
四、D-A型有机共轭小分子的阻变随机存储应用1. 阻变性能研究将合成的D-A型有机共轭小分子应用于阻变随机存储器中,研究其阻变性能。
通过测量分子的电流-电压曲线,分析其阻变行为、开关比、稳定性等性能参数。
2. 器件制备与性能优化制备阻变随机存储器器件,包括电极制备、分子薄膜的制备及器件的封装等。
通过优化器件制备工艺,提高器件的性能。
同时,研究分子薄膜的形貌、结晶性等因素对器件性能的影响。
五、实验结果与讨论1. 分子结构表征通过核磁共振(NMR)、质谱(MS)等手段,对合成的D-A型有机共轭小分子进行结构表征,确保分子结构的正确性。
ReRAM 存储器助物联网设备降低能源消耗
物联网应用若要全面普及,势必需要在人类生活环境中部署大规模传感器
等基础设施,这些设备若能拥有愈长的电池续航力当属愈好,一来可节省维
护成本、二来有助提高物联网基础设施可持续性。
现阶段业界也在寻找可大幅降低物联网设备能源消耗的办法,为此业界发
现物联网芯片中内嵌“可变电阻式内存”(ReRAM),有助达成此一节能目标。
据Embedded Computing Design 网站报导,若要达到物联网应用的能源采用要求,需要导入各式节能策略,即使多数物联网设备设计成可休眠或待命的
模式,但再怎幺说物联网设备仍有一定比例时间在运作,因此如何节能仍是
一大技术重点。
其中嵌入式内存在协助物联网芯片节能上便扮演要角,因具
备低功耗及低电压操作、单体IC、快速读写时间、非挥发性以及高容量等有
助提升物联网设备能源效率的优势。
什幺是ReRAM
ReRAM 是一种新型阻变式的非易失性随机存储器,通过向金属氧化物薄膜施加脉冲电压,产生大的电阻差值来存储“0”和“1”,将DRAM 的读写速
度与SSD 的非易失性结合于一身,同时具备更低的功耗及更快的读写速度。
新型高密度1S1R 结构阻变存储器件概述随着现代半导体工艺的技术进步,Flash 存储器开始遇到技术瓶颈,新型 存储器应运而生。
与其他儿种新型的非易失性存储器相比,阻变存储器(RRAM 或ReRAM )因其具有结构简单、访问速度快等优势,成为下一代非易失性存储 器的有力竞争者之一。
基于阻变存储器的交义阵列是阻变存储器实现高密度存储最简单、最有效的 方法。
而仅山阻变存储单元构成的交义阵列山于漏电通道而存在误读现象。
为了 解决误读现象,通常需要在每个存储单元上串联一个选择器构成1S1R 结构。
对 山阻变存储单元和选择器构成的1S1R 结构的研究进展进行综述分析是一项有意 义的工作,因此本论文主要对1S1R 结构的阻变存储器件的研究进展进行概述。
关键词:阻变存储器,交义阵列,选择器,1S1R错误!未定义书签。
错误!未定义书签。
第一章绪论 (1)1.1阻变存储器 (1)1. 1. 1 RRAM 基本结构 ........................................... 1 1. 1.2 RRAM 技术回顾 ............................................ 1 1.2交叉阵列汇中的串扰问题 .......................................... 3 1.3本论文的研究意义及内容 (3)1. 3. 1研究意义 (3)中文摘要.... 英文摘要1.3.2研究内容 (3)第二章RRAM的集成选择器的集成方式 (5)2.1有源阵列 (5)2.2无源阵列 (5)第三章RRAM的集成选择器的类型 (6)3. 1 1T1R (6)3.2 1D1R (6)3.3 1S1R (8)3. 4back to back 结构 (10)3.5具有自整流特性的1R结构 (11)第四章1S1R结构阻变存储器件研究进展 (13)第五章总结与展望 (14)5. 1论文总结 (14)5.2未来工作展望 (14)第一章绪论1.1阻变存储器1. 1. 1 RRAM基本结构阻变存储器(Resistive Random Access Memoiy, RRAM)和相变存储器的原理有点相似,在电激励条件下,利用薄膜材料,薄膜电阻在高阻态和低阻态间相互转换,这样子就能实现数据存储["I。
引言:在计算机技术发展的过程中,随着软件和数据量的不断增长,随之而来的是对计算机内存需求的不断增加。
RAM (RandomAccessMemory)是计算机的主要内存存储器之一,是计算机系统运行的关键组件之一。
为了更好地了解和分析RAM的性能和使用情况,本文将针对RAM进行详细的分析报告。
概述:本文将从五个大点来阐述RAM的性能和使用情况,通过分析这些大点,可以更好地了解RAM在计算机系统中的作用和性能表现。
正文内容:1.RAM的基本原理1.1RAM的概念和作用1.2RAM的分类和特点1.3RAM与其他存储器的区别1.4RAM的工作原理和数据存取方式1.5RAM的容量和速度指标2.RAM的性能分析2.1RAM的读写速度2.2RAM的响应时间2.3RAM的稳定性和可靠性2.4RAM的并发访问性能2.5RAM的传输速率和带宽3.RAM的使用情况分析3.1RAM用于操作系统3.2RAM用于应用程序3.3RAM用于数据存储和交换3.4RAM的利用率和优化策略3.5RAM的资源分配和管理4.RAM的发展趋势4.1RAM的技术改进和创新4.2RAM的容量和速度的提升4.3RAM的成本和功耗控制4.4RAM的新兴技术和趋势4.5RAM与计算机系统发展的关系5.RAM的挑战与解决方案5.1RAM的容量限制和扩展方案5.2RAM的功耗和散热问题5.3RAM的故障和可靠性管理5.4RAM的数据安全和架构设计5.5RAM与其他硬件组件的协调和优化总结:通过对RAM的分析,我们可以更好地了解和把握计算机系统中内存存储器的重要性和性能指标。
同时,也可以在实际应用和系统设计过程中,针对RAM的特点和使用情况制定相应的优化和管理策略,以提高系统的整体性能和稳定性。
结构采取引言概述正文内容总结的方式,正文分为五个大点,每个大点下分为五至九个小点进行详细阐述。
通过此结构,可以系统全面地了解RAM的性能和使用情况,并对相应的挑战和解决方案进行分析和总结。
目 录 引言……………………………………………………………………………………1 1 RRAM技术回顾………………………………………………………………………1 2 RRAM工作机制及原理探究…………………………………………………………4 2.1 RRAM基本结构………………………………………………………………4 2.2 RRAM器件参数………………………………………………………………6 2.3 RRAM的阻变行为分类………………………………………………………7 2.4 阻变机制分类………………………………………………………………9 2.4.1电化学金属化记忆效应…………………………………………11 2.4.2价态变化记忆效应………………………………………………15 2.4.3热化学记忆效应…………………………………………………19 2.4.4静电/电子记忆效应………………………………………………23 2.4.5相变存储记忆效应………………………………………………24 2.4.6磁阻记忆效应……………………………………………………26 2.4.7铁电隧穿效应……………………………………………………28 2.5 RRAM与忆阻器……………………………………………………………30 3 RRAM研究现状与前景展望………………………………………………………33 参考文献……………………………………………………………………………36 15
阻变随机存储器(RRAM) 引言: 阻变随机存储器(RRAM)是一种基于阻值变化来记录存储数据信息的非易失性存储器(NVM)器件。近年来, NVM器件由于其高密度、高速度和低功耗的特点,在存储器的发展当中占据着越来越重要的地位。硅基flash存储器作为传统的NVM器件,已被广泛投入到可移动存储器的应用当中。但是,工作寿命、读写速度的不足,写操作中的高电压及尺寸无法继续缩小等瓶颈已经从多方面限制了flash存储器的进一步发展。作为替代,多种新兴器件作为下一代NVM器件得到了业界广泛的关注[1、2],这其中包括铁电随机存储器(FeRAM)[3]、磁性随机存储器(MRAM) [4]、相变随机存储器(PRAM)[5]等。然而,FeRAM及MRAM在尺寸进一步缩小方面都存在着困难。在这样的情况下, RRAM器件因其具有相当可观的微缩化前景,在近些年已引起了广泛的研发热潮。本文将着眼于RRAM的发展历史、工作原理、研究现状及应用前景入手,对RRAM进行广泛而概括性地介绍。
1 RRAM技术回顾 虽然RRAM于近几年成为存储器技术研究的热点,但事实上对阻变现象的研究工作在很久之前便已开展起来。1962年,T. W. Hickmott通过研究Al/SiO/Au、Al/Al2O3/Au、Ta/Ta2O5/Au、Zr/ZrO2/Au以及Ti/TiO2/Au等结构的电流电压特性曲线,首次展示了这种基于金属-介质层-金属(MIM)三明治结构在偏压变化时发生的阻变现象[6]。如图1所示,Hickmott着重研究了基于Al2O3介质层的阻变现象,通 15
过将阻变现象与空间电荷限制电流理论、介质层击穿理论、氧空洞迁移理论等进行结合,尝试解释了金属氧化物介质层阻变现象的机理。虽然在这篇文献报道中,最大的开关电流比只有30:1,但本次报道开创了对阻变机理研究的先河,为之后的RRAM技术研发奠定了基础。
图1. T. W. Hickmott报道的基于Al/Al2O3/Au结构的电流-电压曲线,其中氧化层的厚度为300Å,阻变发生在5V左右,开关电流比约10:1[6]
Hickmott对阻变现象的首次报道立刻引发了广泛的兴趣,之后在十九世纪60年代到80年代涌现了大量的研究工作,对阻变的机理展开了广泛的研究。除了最广泛报道的金属氧化物,基于金属硫化物[7]、无定形硅[8]、导电聚合物[9]、异质结构[10]等新材料作为介质层的结构也表现出了阻变性质。这些研究工作也很 15
快被总结归纳[11、12]。早期的研究工作主要是对于阻变的本质和机理进行探究,以及对阻变机理应用于RRAM技术的展望。但此时半导体产业对新型NVM器件的研究尚未引起广泛重视,并且在对阻变现象的解释过程中遇到了很多困难,没有办法达成广泛的共识,故而在80年代末期,对阻变的研究一度趋于平淡。90年代末期,摩尔定律的发展规律开始受到物理瓶颈的限制,传统硅器件的微缩化日益趋近于极限,新结构与新材料成为研究者日益关注的热点。与此同时,研究者开始发现阻变器件极为优异的微缩化潜力及其作为NVM器件具有可观的应用前景[13],因而引发了对基于阻变原理的RRAM器件的广泛研究。 如图2所示,近十年来,由于RRAM技术的巨大潜力,业界对非易失性RRAM的研究工作呈逐年递增趋势[14]。日益趋于深入而繁多的研究报告,一方面体现着RRAM日益引起人们的重视,而另一方面,则体现着其机理至今仍存在的不确定性,仍需要大量的研究讨论。尽管自从对阻变现象的初次报道以来,阻变器件结构一直沿用着简单的金属-介质层-金属(MIM)结构,且对于所有材料的介质层,其电流-电压特性所表现的阻变现象几乎一致,但是对于不同的介质层材料,其阻变现象的解释却各有分歧。总体而言,基于导电细丝和基于界面态的两种阻 15
图2. 由Web of Science统计的每年关于阻变(resistive switching)词条发表的文章数[14]。 变解释理论已被大多数研究者接受,尤以导电细丝理论最被广泛接纳。由于基于细丝导电的器件将不依赖于器件的面积,于是材料的多样性配以细丝导电理论,愈加拓宽了RRAM技术的应用前景。截至今日,研究较为成熟的RRAM介质层材料主要包括:二元过渡金属氧化物(TMO),如NiO[15,16]、TiO2[17]、ZnO[18];固态电解质,如Ag2S[19]、GeSe[20];钙钛矿结构化合物[21,22];氮化物[23];非晶硅[24];以及有机介质材料[25]。RRAM的研究应用还有广阔的空间值得人们去研究探寻,还有许多困难与挑战亟待人们去积极面对。近几年,国内外研究者陆续开始对RRAM研究的现状进行综述总结[26-29],为进一步的探究工作打下了基础。由于RRAM研究仍处于共识与争论并存、理论尚未统一的研究阶段,本文旨在总结目前部分较为成熟的工作以及较为公认的理论,并且对RRAM的应用前景作出合理的评价。
2 RRAM工作机制及原理探究 2.1 RRAM基本结构 存储器的排布一般是以矩形阵列形式的,矩阵的行和列分别称为字线和位线,而由外围连线控制着字线和位线,从而可以对每个单元进行读和写操作。对于RRAM而言,其存储器矩阵可以设计为无源矩阵和有源矩阵两种。无源矩阵单元相对而言设计比较简单,如图3(a)所示,字线与位线在矩阵的每一个节点通过一个阻变元件以及一个非线性元件相连。非线性元件的作用是使阻变元件得到合适的分压,从而避免阻变元件处于低阻态时,存储单元读写信息的丢失。非线性元件一般选择二极管或者其他有确定非线性度的元件。然而,采用无源矩阵会 15
使相邻单元间不可避免地存在干扰。为了避免不同单元之间信号串扰的影响,RRAM
图3. RRAM存储器矩阵的单元电路图。图(a)为无源电路,图(b)为有源电路。 矩阵也可以采用有源单元设计,如图3(b)所示。由晶体管来控制阻变元件的读写与擦除信号可以良好隔离相邻单元的干扰,也与CMOS工艺更加兼容。但这样的单元设计无疑会使存储器电路更加复杂,而晶体管也需要占据额外的器件面积。 RRAM中的阻变元件一般采用简单的类似电容的金属-介质层-金属(MIM)结构,由两层金属电极包夹着一层介质材料构成。金属电极材料的选择可以是传统的金属单质,如Au、Pt、Cu、Al等,而介质层材料主要包括二元过渡金属氧化物、钙钛矿型化合物等,这在后文将会更加详细地讨论。由于对RRAM器件的研究主要集中在对电极材料以及介质层材料的研究方面,故而往往采用如图4所示的简单结构,采用传统的硅、氧化硅或者玻璃等衬底,通过依次叠合的底电极、介质层、顶电极完成器件的制备,然后于顶电极与底电极之间加入可编程电压信号来 15
测试阻变器件的性能,这样的简单结构被大多数研究者所采纳。而简单的制备过程和器件结构也是RRAM被认为具有良好的应用前景的原因之一。
图4. 应用于RRAM器件研究的MIM结构。通过在顶电极和底电极之间施加电压信号来研究RRAM器件的工作情况。
2.2 RRAM器件参数 基于以往对DRAM、SRAM、Flash等存储器器件较为成熟的研究经验,RRAM器件的参数可以如下归纳总结并加以展望[28]:
1. 写(Write)操作参数Vwr,twr Vwr为写入数据所需电压。与现代CMOS电路相兼容,RRAM的Vwr的大小一般在几百mV至几V之间,这相对于传统需要很高写入电压的Flash器件来说有较大优势。twr为写入数据时间所需时间。传统器件中,DRAM、SRAM和Flash的twr分别为100ns、10ns和10us数量级。为了与传统器件相比显示出优势,RRAM的twr期望可以达到100ns数量级甚至更小。
2. 读(Read)操作参数Vrd,Ird,trd 15
Vrd为读取数据所需电压。为了避免读操作对阻变元件产生影响,RRAM的Vrd值需要明显小于Vwr。而由于器件原理限制,Vrd亦不能低于Vwr的1/10。Ird为读操作所需电流。为了使读取信号能够准确快速地被外围电路的小信号放大器所识别,RRAM的Ird不能低于1uA。trd为读操作所需时间。RRAM的trd需要与twr
同等数量级甚至更小。
3. 开关电阻比值 ROFF/RON ROFF和RON分别为器件处于关态与开态时的元件阻值。尽管在MRAM中,大小仅为1.2~1.3的ROFF/RON亦可以被应用,对RRAM的ROFF/RON一般要求至少达到10以上,以减小外围放大器的负担,简化放大电路。
4. 器件寿命 器件寿命指器件能够正常维持工作状态的周期数目。一般而言,NVM器件的工作寿命希望达到1012周期。因此,RRAM的器件寿命期望可以达到同等甚至更长久。
5. 保持时间tret tret指存储器件长久保存数据信息的时间。对RRAM而言,数据一般需要保持10年甚至更久,而这过程中也需要考虑温度以及持续的读操作电压信号的影响。
以上介绍了RRAM的几个主要性能参数。各个参数之间看似相互独立,但事实上各项之间却有着相互制约的关系,比如Vrd与Vwr的比值事实上被tret和trd所限制[28]。故而寻求高密度、低功耗的理想RRAM器件,需要从各个性能参数的角度共同考虑,寻求最佳的平衡点。
