螺旋输送机设计技术参数

螺旋输送机的常用型号及参数

英文回答：

Spiral conveyors, also known as spiral screw conveyors

or spiral auger conveyors, are widely used in various

industries for the transportation of bulk materials. They

are designed to move materials vertically or horizontally

within a confined space. Here, we will discuss some common

models and their parameters.

1. Model 1: SC100。

Diameter: 100mm.

Pitch: 100mm.

Speed: 60 RPM.

Maximum Capacity: 2 tons/hour.

Motor Power: 1.5 kW.

2. Model 2: SC200。

Diameter: 200mm.

Pitch: 200mm.

Speed: 45 RPM.

Maximum Capacity: 5 tons/hour.

Motor Power: 3 kW.

3. Model 3: SC300。

Diameter: 300mm.

Pitch: 300mm.

Speed: 30 RPM.

Maximum Capacity: 10 tons/hour.

Motor Power: 5.5 kW.

4. Model 4: SC400。

螺旋输送机技术要求

一、主要技术参数

序号 主要技术参数 1#螺旋输送机 2#螺旋输送机 4#螺旋输送机 5#螺旋输

送机 6#螺旋输

送机 7#螺旋输送机

1 输送量(m3∕h) 10 5 15 15 5 15

2 输送物料 烘干后的铜尾矿 烘干后的铜尾矿 烘干后的铜尾矿 烘干后的铜尾矿 烘干后的铜尾矿 烘干后的铜尾矿

3

物料比重(t∕m3) 1.8 1.8 1.8 1.8 1.8 1.8

4 物料粒度(目) IOO IOO 200 200 200 200

5 安装角度(°) 38 18 40 25 15 10

6 输送距离(mm) 7387 13000 9203 6471 6072 10662

7 螺管管径

(mm) 273 250 350 325 219 325

8 壳体材质 Q235 Q235 Q235 Q235 Q235 Q235

9 壳体厚度

(mm) 28 28 28 28 28 28

10 叶片材质/厚度(mm) 16MrV8 16Mn∕8 16MrV8 16Mn∕8 16Mn/8 16Mn∕8

11 轴承安装形式

外置式安装 外置式安装 外置式安装 外置式安装 外置式安装 外置式安装

12 电机 变频电机 变频电机 变频电机 变频电机 变频电机 变频电机

13 电机位置 进料端 进料端 进料端 进料端 出料端 进料端

14 作业方式 连续作业 连续作业 连续作业 连续作业 连续作业 连续作业

二、技术要求

2.1 设计制造的螺旋输送机符合提供的订货附图的要求。

2.2 螺旋叶片材料采用高强度耐磨钢16M∩o在制作时要保证叶片的一致性,焊缝密实可靠,避免夹渣、气孔等缺陷，保证焊接质量。

2.3 螺旋轴两端同轴度允许偏差≤61Omm,螺旋轴不允许有弯曲、扭曲等各种缺陷。

2.4 装配后联轴器端面间隙在10~1.5mm;联轴器径向允许偏差W0.05mm;联轴器端面跳动值允许误差为0∙4mm∕mo

无轴螺旋输送机技术说明

一、供货范围

·整机供货：包括进出料口、无轴螺旋输送叶片、U型槽、盖板、机架、驱动机构（电机、减速机）、衬板、紧固件

·就地控制箱（与格栅机联动）

二、主要技术参数

规格型号 WLS260×3.5

安装角度 0°

U型槽宽 260mm

螺旋直径 220mm

螺旋形式 无轴螺旋

转速 18r/min

输送距离 3.5m

电机功率 1.5kw

电机防护等级 IP55

电机绝缘等级 F级

工作制 24小时连续工作或间歇运行

三、主要结构与工作原理

无轴螺旋输送机主要由驱动装置、输送槽、机架、无轴螺旋叶片等组成。驱动装置带动无轴螺旋叶片旋转，通过螺旋片将栅渣输送至端部出料口。

无轴螺旋输送机的进料斗向上扩口，以接纳格栅除污机的卸料，除接料口外，其余均采用罩盖密闭。无轴螺旋输送机具有优良的密封性能，以确保栅渣、水、臭味不会从机壳中溢出。

1、主要结构

⑴、驱动装置

驱动装置适用于户外使用要求，电机减速装置采用轴装式减速机的结构形式，减速传动装置是斜齿轮或斜齿轮和蜗轮传动组合结构形式，齿轮设计按ISO、DIN或等同标准，服务系数≥1.2，减速机输出轴采用复式三唇密封，以避免漏油现象发生。减速机设有油位自动调节装置，以使齿轮传动在任何温度变化条件下均能达到良好的润滑。减速装置选用低噪音、高效率、密封良好的产品。

驱动电机为法兰安装的异步感应电机，适用于电源380V，3相，50Hz，电动机为IP55保护，转速不大于1500r/min。

⑵、螺旋体

无轴螺旋片具有足够的强度和刚度。

⑶、支撑架与输送槽

输送机支撑架采用不锈钢型材制造，用不锈钢膨胀螺栓固定在混凝土的土建基础上。

输送机槽厚度3.0mm，制成U型断面，除进料口敞开外，其余部分沿螺旋槽加平盖封闭，输送槽及盖板全部采用不锈钢材料制造。

⑷、衬圈

输送机槽内的耐磨衬板或耐磨衬条应能方便地更换，材料采用尼龙，使用寿命应保证3年以上。

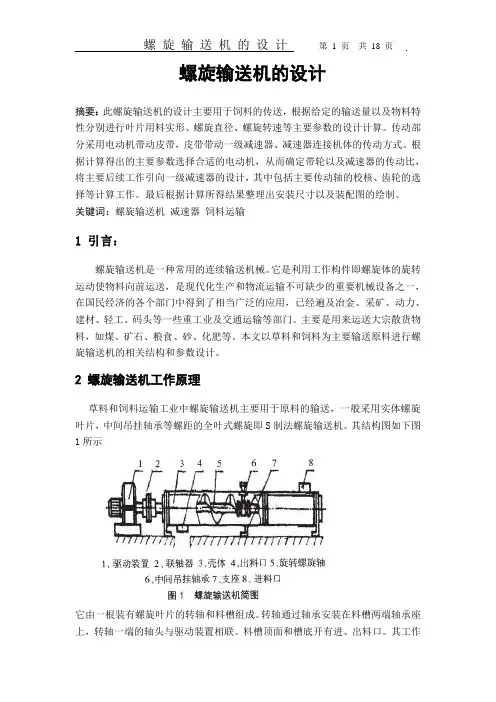

螺 旋 输 送 机 的 设 计 第 1 页 共 18 页

螺旋输送机的设计

摘要：此螺旋输送机的设计主要用于饲料的传送，根据给定的输送量以及物料特性分别进行叶片用料实形、螺旋直径、螺旋转速等主要参数的设计计算。传动部分采用电动机带动皮带，皮带带动一级减速器、减速器连接机体的传动方式。根据计算得出的主要参数选择合适的电动机，从而确定带轮以及减速器的传动比，将主要后续工作引向一级减速器的设计，其中包括主要传动轴的校核、齿轮的选择等计算工作。最后根据计算所得结果整理出安装尺寸以及装配图的绘制。

关键词：螺旋输送机 减速器 饲料运输

1 引言：

螺旋输送机是一种常用的连续输送机械。它是利用工作构件即螺旋体的旋转运动使物料向前运送，是现代化生产和物流运输不可缺少的重要机械设备之一，在国民经济的各个部门中得到了相当广泛的应用，已经遍及冶金、采矿、动力、建材、轻工、码头等一些重工业及交通运输等部门。主要是用来运送大宗散货物料，如煤、矿石、粮食、砂、化肥等。本文以草料和饲料为主要输送原料进行螺旋输送机的相关结构和参数设计。

2 螺旋输送机工作原理

草料和饲料运输工业中螺旋输送机主要用于原料的输送，一般采用实体螺旋叶片，中间吊挂轴承等螺距的全叶式螺旋即S制法螺旋输送机。其结构图如下图1所示

它由一根装有螺旋叶片的转轴和料槽组成。转轴通过轴承安装在料槽两端轴承座上，转轴一端的轴头与驱动装置相联。料槽顶面和槽底开有进、出料口。其工作 螺 旋 输 送 机 的 设 计 第 2 页 共 18 页

原理是：物料从进料口加入，当转轴转动时，物料受到螺旋叶片法向推力的作用，该推力的径向分力和叶片对物料的摩擦力，有可能带着物料绕轴转动，但由于物料本身的重力和料槽对物料的摩擦力的缘故，才不与螺旋叶片一起旋转，而在叶片法向推力的轴向分力作用下，沿着料槽轴向移动。
