1工程静力学基础

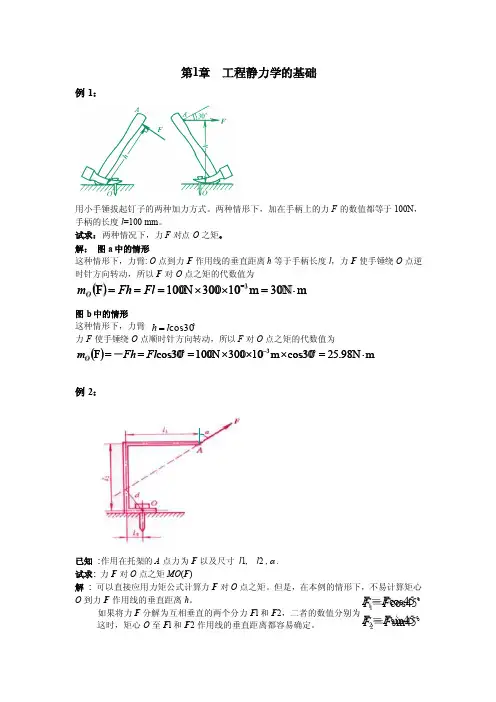

第1章 工程静力学的基础例1：用小手锤拔起钉子的两种加力方式。

两种情形下，加在手柄上的力F 的数值都等于100N ，手柄的长度l =100 mm 。

试求：两种情况下，力F 对点O 之矩。

解： 图a 中的情形这种情形下，力臂: O 点到力F 作用线的垂直距离h 等于手柄长度l ，力F 使手锤绕O 点逆时针方向转动，所以F 对O 点之矩的代数值为图b 中的情形这种情形下，力臂 力F 使手锤绕O 点顺时针方向转动，所以F 对O 点之矩的代数值为例2：已知 :作用在托架的A 点力为F 以及尺寸 l 1, l 2 , α . 试求: 力F 对O 点之矩MO (F )解 : 可以直接应用力矩公式计算力F 对O 点之矩。

但是，在本例的情形下，不易计算矩心O 到力F 作用线的垂直距离h 。

如果将力F 分解为互相垂直的两个分力F l 和F 2，二者的数值分别为 这时，矩心O 至F l 和F 2作用线的垂直距离都容易确定。

30N 300100()m 30N m 10300N 100F 3⋅=⨯⨯===-Fl Fh m Ocos30l h =cos30300100cos30()m N 98.52cos30m 10300N 100cos30F 3⋅=⨯⨯⨯===-Fl Fh mO－sin45cos4521F F F F ＝＝ sin45cos4521F F F F ＝＝于是，应用合力之钜定理 mO (F ) = mO (F cos α)+mO (F sin α) 可以得到例3：具有光滑表面、重力为F W 的圆柱体，放置在刚性光滑墙面与刚性凸台之间，接触点分别为A 和B 二点。

试：画出圆柱体的受力图。

解：1．选择研究对象本例中要求画出圆柱体的受力图，所以，只能以圆柱体作为研究对象。

2．取隔离体将圆柱体从所受的约束中分离出来，即得到圆柱体的隔离体。

3．画受力图作用在圆柱体上的力，有：主动力－圆柱体所受的重力，沿铅垂方向向下，作用点在圆柱体的重心处；约束力－因为墙面和圆柱体表面都是光滑的，所以，在A 、B 二处均为光滑面约束，所以约束力垂直于墙面，指向圆柱体中心；圆柱与凸台间接触也是光滑的，也属于光滑面约束，约束力作用线沿二者的公法线方向，即沿B 点与O 点的连线方向，指向O 点。

第一章静力学基础第一节静力学的基本概念1、静力学是研究物体在力系作用下平衡规律的科学。

2、力是物体之间的相互机械作用，这种作用使物体的机械运动状态发生变化，同时使物体的形状或尺寸发生改变。

前者称为力的运动效应或外效应，后者称为力的变形效应或内效应。

3、力对物体作用的效应，取决于力的大小、方向（包括方位和指向）和作用点，这三个因素称为力的三要素。

4、力是矢量。

5、力系：作用在物体上的若干个力总称为力系。

6、等效力系：如果作用于物体上的一个力系可用另一个力系来代替，而不改变原力系对物体作用的外效应，则这两个力系称为等效力系或互等力系。

7、刚体就是指在受力情况下保持其几何形状和尺寸不变的物体，亦即受力后任意两点之间的距离保持不变的物体。

8、平衡：工程上一般是指物体相对与地面保持静止或做匀速直线运动的状态。

9、要使物体处于平衡状态，作用于物体上的力系必须满足一定的条件，这些条件称为力系的平衡条件；作用于物体上正好使之平衡的力系则称为平衡力系。

第二节静力学公理1、二力平衡公理：作用于同一刚体上的两个力，使刚体处于平衡状态的必要与充分条件是：这两个力大小相等，方向相反，且作用于同一条直线上（简称等值、反向、共线）。

2、对于刚体来说，这个条件既是必要的又是充分的，但对于变形体，这个条件是不充分的。

3、加减平衡力系公理：在作用于刚体的力系中，加上或减去任意平衡力系，并不改变原力系对刚体的效应。

4、力的可传性原理：作用于刚体上的力，可沿其作用线移动至该刚体上的任意点而不改变它对刚体的作用效应。

5、力的平行四边形法则：作用于物体上同一点的两个力，可以合成为一个合力，合理也作用在该点上，合力的大小和方向则由以这两个分力为邻边所构成的平行四边形的对角线来表示。

6、这种合成力的方法叫矢量加法。

7、作用与反作用定律：两物体间相互作用的力，总是大小相等，方向相反，且沿同一直线。

8、刚化原理：变形体在已知力系作用下处于平衡，如设想将此变形体刚化为刚体，则其平衡状态不会改变。

工程力学学习参考资料第一章静力学基础一、判断题1-1．如物体相对于地面保持静止或匀速运动状态,则物体处于平衡。

（）1-2．作用在同一刚体上的两个力,使物体处于平衡的必要和充分条件是：这两个力大小相等、方向相反、沿同一条直线。

( ) 1-3．静力学公理中,二力平衡公理和加减平衡力系公理仅适用于刚体。

( ) 1-4．二力构件是指两端用铰链连接并且指受两个力作用的构件。

( ) 1-5．对刚体而言，力是滑移矢量，可沿其作用线移动。

（）1-6．对非自由体的约束反力的方向总是与约束所能阻止的物体的运动趋势的方向相反。

（）1-7．作用在同一刚体的五个力构成的力多边形自行封闭，则此刚体一定处于平衡状态。

（）1-8．只要两个力偶的力偶矩相等，则此两力偶就是等效力偶。

（）二、单项选择题1-1．刚体受三力作用而处于平衡状态,则此三力的作用线( )。

A、必汇交于一点B、必互相平行C、必都为零D、必位于同一平面内1-2．力的可传性（）。

A、适用于同一刚体B、适用于刚体和变形体C、适用于刚体系统D、既适用于单个刚体，又适用于刚体系统1-3．如果力F R是F1、F2二力的合力,且F1、F2不同向，用矢量方程表示为F R= F1+ F2，则三力大小之间的关系为()。

A、必有F R= F1+ F2B、不可能有F R= F1+ F2C、必有F R＞F1, F R＞F2D、必有F R＜F1, F R＜F21-4．作用在刚体上的一个力偶，若使其在作用面内转移，其结果是（）。

A、使刚体转动B、使刚体平移C、不改变对刚体的作用效果D、将改变力偶矩的大小三、计算题1-1．已知：F1=2000N，F2=150N，F3=200N，F4=100N，各力的方向如图1-1所示。

试求各力在x、y轴上的投影。

解题提示F x= + F cosαF y= + F sinα注意：力的投影为代数量；式中：F x、F y的“+”的选取由力F的指向来确定；α为力F与x轴所夹的锐角。
