基于慧鱼系统的机构创新设计

第２６卷第１期　２０１４年３月　北方工业大学学报　Ｊ．ＮＯＲＴＨ　ＣＨＩＮＡ　ＵＮＩＶ．ＯＦ　ＴＥＣＨ．　Ｖｏ１．２６　ＮＯ．１　Ｍａｒ．２０１４　

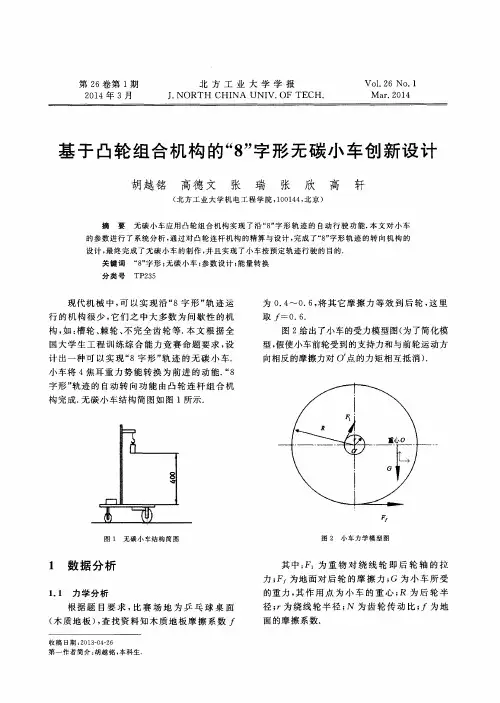

基于凸轮组合机构的“８＂字形无碳小车创新设计　

胡越铭　高德文　张　瑞　张　欣　高　轩　

（北方工业大学机电工程学院，１００１４４，北京）　

摘　要无碳小车应用凸轮组合机构实现了沿“８”字形轨迹的自动行驶功能．本文对小车　的参数进行了系统分析，通过对凸轮连杆机构的精算与设计，完成了“８”字形轨迹的转向机构的　设计，最终完成了无碳小车的制作，并且实现了小车按预定轨迹行驶的目的．　关键词“８”字形；无碳小车；参数设计；能量转换　分类号ＴＰ２３５　

现代机械中，可以实现沿“８字形”轨迹运　行的机构很少，它们之中大多数为间歇性的机　

构，如：槽轮、棘轮、不完全齿轮等．本文根据全　

国大学生工程训练综合能力竞赛命题要求，设　计出一种可以实现“８字形”轨迹的无碳小车．　

小车将４焦耳重力势能转换为前进的动能．“８　字形”轨迹的自动转向功能由凸轮连杆组合机　

构完成．无碳小车结构简图如图１所示．　

图１无碳小车结构简图　

１　数据分析　

１．１　力学分析　

根据题目要求，比赛场地为乒乓球桌面　

（木质地板），查找资料知木质地板摩擦系数厂　

收稿日期：２０１３—０４—２６　第一作者简介：胡越铭，本科生　为０．４～０．６，将其它摩擦力等效到后轮，这里　取厂一０．６．　图２给出了小车的受力模型图（为了简化模　

型，假使小车前轮受到的支持力和与前轮运动方　向相反的摩擦力对０　点的力矩相互抵消）．　

Ｅ　

重心Ｄ＼　

／　

Ｇ　

图２小车力学模型图　

其中：Ｆ　为重物对绕线轮即后轮轴的拉　力；　为地面对后轮的摩擦力；Ｇ为小车所受　

的重力，其作用点为小车的重心；Ｒ为后轮半　

径；ｒ为绕线轮半径；Ｎ为齿轮传动比；ｆ为地　面的摩擦系数．

　第１期　胡越铭等：基于凸轮组合机构的“８”字形无碳小车创新设计　３９　
