GPS静态控制测量报告

GPS静态控制测量是使用全球定位系统（GPS）进行高精度测量的一种方法。该方法通过在地面上安装GPS接收器，并获得一定时间范围内的GPS观测数据，以确定测量点的空间坐标。本报告旨在对GPS静态控制测量进行详细说明，并分析测量结果。

一、测量目的和背景

本次测量的目的是确定目标测量点的精确坐标，以便在地理信息系统或工程项目中使用。通过GPS静态控制测量，可以获得高精度的空间坐标，提供准确的测量结果。

二、测量原理和方法

1.GPS系统原理：GPS系统是由一组卫星、地面控制站和接收器组成。卫星发射信号，接收器接收信号并计算出接收器与卫星之间的距离。通过同时接收多颗卫星的信号，并使用三角定位原理，可以确定测量点的三维坐标。

2.测量方法：测量前需选择合适的测量基准点，并在测量区域内布设控制点。接收器安装于控制点上，定时记录卫星信号，以获得足够的观测数据。观测时间可根据测量要求而定，一般需要数小时至数天。收集到的观测数据通过专门的处理软件进行计算和分析，得出测量点的坐标。

三、测量器材和工具

1.GPS接收器：高精度的GPS接收器，包括天线和数据记录器。接收器应具备双频测量能力，以提高测量精度。

2.三脚架或测量支架：用于安装GPS接收器，保持接收器的稳定。 3.电源和数据传输设备：为接收器供电和数据传输，可以使用电池或外部电源。

四、测量过程和数据处理

1.安装接收器：根据测区的实际情况，选择合适的控制点布设接收器，确保接收器安装稳固。

2.数据采集：启动接收器，开始数据采集。采集时间应该足够长，以获得稳定的测量结果。同时，还需记录气象条件、接收器状态等相关信息。

3.数据传输和处理：将采集到的数据传输至数据处理软件进行计算和分析。处理软件会根据测量原理和数据质量对数据进行修正和筛选，得出最终的测量结果。

五、测量结果和精度分析

通过GPS静态控制测量得到的结果是测量点的三维空间坐标。根据测量要求和测量条件的不同，精度可以达到亚米级甚至亚亚米级。

在精度分析中，需要考虑系统误差和随机误差。系统误差包括卫星轨道误差、大气延迟、多径效应等；随机误差主要来自接收器噪声和观测误差。

六、测量建议和改进方向

1.测量前需充分了解测区的实际情况，选择合适的控制点布设GPS接收器，以获得稳定、准确的测量结果。

2.测量过程中需要记录气象条件、接收器状态等相关信息，以便后续的数据处理和分析。 3.在数据处理过程中，可以采用差分定位等方法来减小系统误差，并提高测量精度。

4.随机误差的控制可以通过增加观测时间和使用双频测量接收器等方法来改善。

七、总结

GPS静态控制测量是一种高精度的测量方法，可以用于测量点的空间定位。通过正确选择控制点和合理运用数据处理方法，可以获得准确可靠的测量结果。在实际应用中，需要根据具体要求进行测量参数和设备的选择，以达到最佳的测量精度。

合集下载

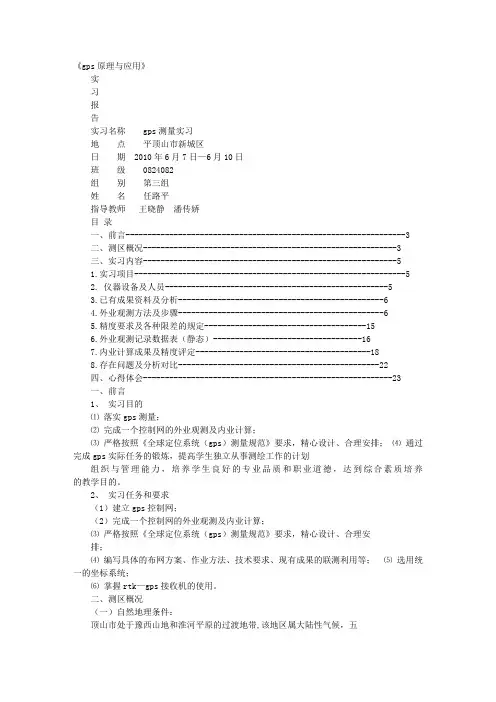

GPS实训报告

GPS实训报告

《gps原理与应用》

实

习

报

告

实习名称 gps测量实习

地 点 平顶山市新城区

日 期 2010年6月7日—6月10日

班 级 0824082

组 别 第三组

姓 名 任路平

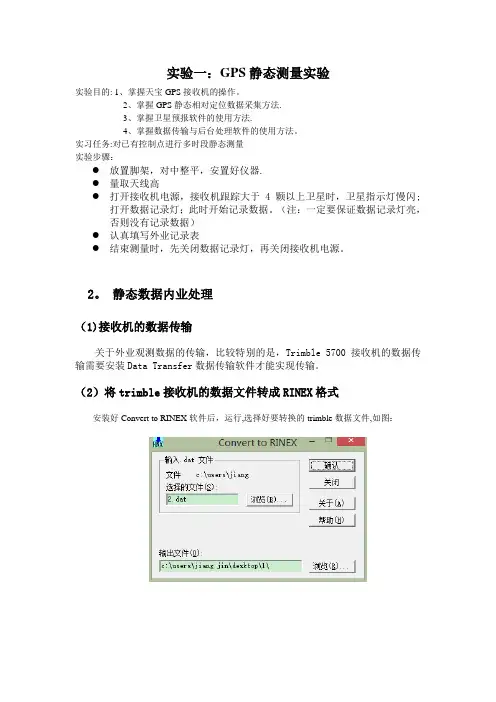

GPS实验报告

GPS实验报告

实验一：GPS静态测量实验

实验目的: 1、掌握天宝GPS接收机的操作。

2、掌握GPS静态相对定位数据采集方法.

3、掌握卫星预报软件的使用方法.

4、掌握数据传输与后台处理软件的使用方法。

实习任务:对已有控制点进行多时段静态测量

实验步骤：

 放置脚架，对中整平，安置好仪器.

 量取天线高

 打开接收机电源，接收机跟踪大于4颗以上卫星时，卫星指示灯慢闪;打开数据记录灯；此时开始记录数据。（注：一定要保证数据记录灯亮，否则没有记录数据）

 认真填写外业记录表

 结束测量时，先关闭数据记录灯，再关闭接收机电源。

2。 静态数据内业处理

（1)接收机的数据传输

关于外业观测数据的传输，比较特别的是，Trimble 5700接收机的数据传输需要安装Data Transfer数据传输软件才能实现传输。

（2）将trimble接收机的数据文件转成RINEX格式

安装好Convert to RINEX软件后，运行,选择好要转换的trimble数据文件,如图：

点击“编辑”，对相关参数进行设置，选择观测方法为“护圏的中心”，并根据外业观测记录表，填好初始天线高，点击“改正”即可。设置完成后，就是进行格式转换了。

（3）HGO软件,新建项目,选择相应的坐标系统

如图:

（4)处理基线观测残差序列图和基线处理

这一个环节,主要是通过查看基线的残差序列图来初步判断该基线的质量好坏。质量控制只作为了解，是基线解算质量的三个恒量标准，即比率（ratio）、均方根（RMS）.我们主要通过屏蔽某段信号或者某颗卫星的信号来使得ratio值和 RMS值增大，ratio值越大越好，信号好的话，ratio值一般在50-100之间。RMS值越小越好，信号好的话,RMS值一般会在0。005左右。如图：

未屏蔽信号前：ratio值为16，RMS值为0.0062

用静态GPS进行控制测量精度分析

用静态GPS进行控制测量精度分析

用静态GPS进行控制测量的精度分析

摘 要：本文简述了全球定位系统（gps）的结构特点、测量原理及应用，对影响静态gps进行控制测量方面精度因素进行了分析，并提出了一些合理的建议，以供参考。

关键词：静态gps;控制测量；精度分析

１引言

gps即全球卫星定位系统的英文缩写，该系统是以卫星为基础的无线电导航定位系统。 gps，开始时只用于军事目的，其主要目的是为海、空、陆三大领域提供全天候、实时和全球性的导航服务，还具备良好的抗干扰性和保密性。因此，gps技术在工程测量、军事、通信、海洋测量等测绘领域展开研究及得到了广泛应用及研究［１］。

２ 静态gps的概况

2.1 静态gps构成特点及其原理

gps包括三大部分：空间gps卫星星座、地面监控系统、用户gps信号接收机。

（1）用户gps信号接收机，接收机机内软件、硬件以及gps 数据的后处理软件包构成完整的gps 用户设备。gps 接收机的结构分为天线单元和接收单元两部分。接收机一般采用机内和机外两种直流电源。设置机内电源的目的在于更换外电源时不中断连续观测。

其主要特点是能够捕获到按一定卫星截止角所选择的待测卫星，同时跟踪这些卫星的运行状况。当接收机捕获到跟踪的卫星信

号后，就可测量出接收天线至卫星的距离变化率，据此就可解出卫星轨道参数等数据。利用这些数据，接收机中的微处理计算机就可按定位解算方法进行定位计算，计算出用户所在地理位置的经度、纬度、高度等信息。

（2）gps地面监控站地面控制系统由主控制站、监测站、地面天线所组成。地面控制站负责收集由卫星传回的信息，并计算相对距离、卫星星历、大气校正等数据。

（3）gps的空间部分是由21颗工作卫星和3颗在轨备用卫星组成，即24颗工作卫星组成，它均匀分布在6个轨道面上(每个轨道面4 颗) ，轨道倾角为55°。此外还有3 颗有源备份卫星在轨道运行。卫星的分布使得在全球任何时间、任何地方都可观测到4 颗以上的卫星，并能在卫星中预存导航信息。不过静态gps的卫星会因为大气摩擦等问题，且随着时间的推移，导航精度会逐渐降低。

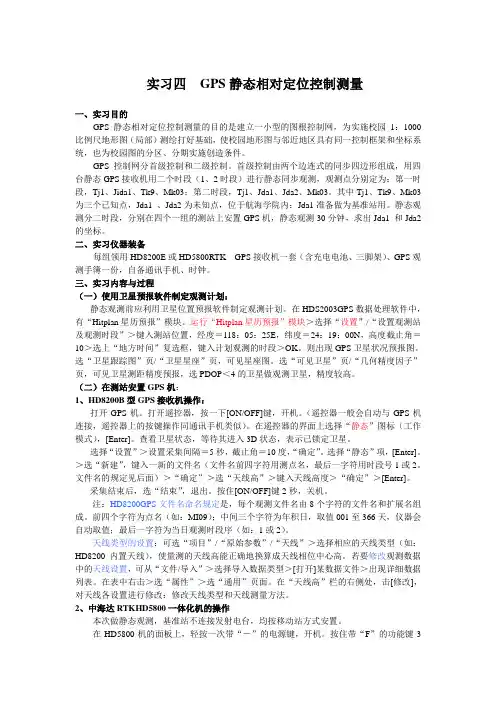

实习四GPS静态相对定位控制测量
