常用电子元器件检测方法经验

常用电子元器件的检测方法和技术

来源：大比特半导体器件应用网

摘要：在电子电路中，除了接触最多的电子元器件(例如电阻，电感，电容，二极管，三极管，集 成电路等)以外,还有其他常用电子元器件,如电声器件,开矢及接插件等。

尖键字：电子元器件，电感，电容，集成电路,传声器

引言

在电子电路中，除了接触最多的电子元器件(例如电阻，电感，电容，二极管，三极管，集成电路 等)以外，还有其他常用电子元器件，如电声器件，开矢及接 插件等。

1电声器件

电声器件是指能把电声转变成音频电信号或者把音频电信号变成声能的器 件。常见的电声器件有扬 声器、耳机、传声器等。

1.1扬声器

⑴分类

扬声器俗称喇叭，它是将电能转变成声能并将它辐射到空气中去的一种电声 换能器件。扬声器的种 类较多，按电一声换能的方式不同分为电动式、压电式、电磁式、气动式等；按结构不同分为号筒式、 纸盆式、平板式、组合式等多种;按形状不同分为圆形、椭圆型；按工作频段不同分为高音扬声器、中音 扬声器和低音扬声器等。

不同结构的扬声器有不同的用途，一般在广场扩音时，使用电动号筒式扬声 器;在收音机、录音机、 电视机中多使用电动纸盆式扬声器。

(2) 主要电声参数标称功率：扬声器的标称功率又称为额定功率，是指扬声器长时间工作时所输出 的电功率。扬声器在标称功率下能达到最佳的工作状态。

额定阻抗：扬声器的阻抗是指它的交流阻抗值，因而它随测试频率的不同而不同。一般标注的阻抗

频率范围：扬声器在一定的频率范围内有较高的灵敏度，这个范围就是扬声器的有效频率范围

不同的扬声器具有不同的频率范围，一般口径较大的扬声器，低频响应较好，口径较小的扬声器则 高频响应较好。

(3) —般检测高、中、低音扬声器的直观判别：由于测试扬声器的有效频率范围比较麻烦，所以多根 值对口径小于①90: IIIII 的扬声器使用100Hz时的值5对于口彳圣大于 ①90mm的扬声器使用400Hz时的值° 据它的口径大小及纸盆柔软程度来进行直观判断，以粗略 确定其频率响应。一般而言，扬声器的口径越 大，纸盆边越柔软，低频特性越好，与此相反，扬声器的口径越小，纸盆越硬而轻，高音特性越好。音质的检查：用万用表的RX 1Q档测量扬声器的阻抗。表笔一触及引脚，就能听到喀喇声，喀喇声

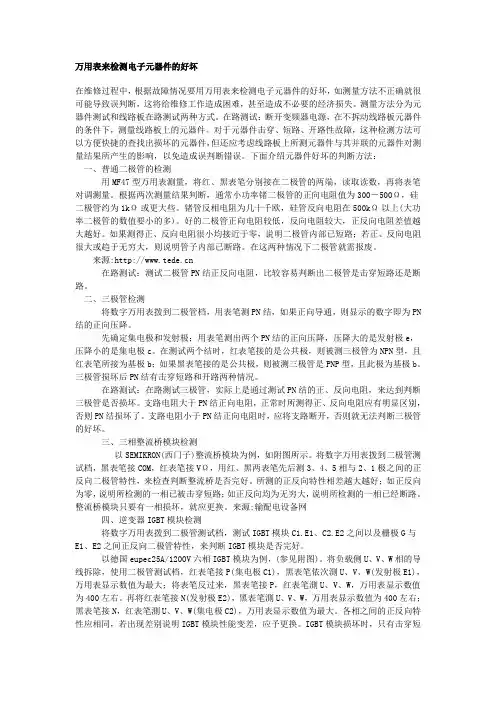

万用表来检测电子元器件的好坏

在维修过程中，根据故障情况要用万用表来检测电子元器件的好坏，如测量方法不正确就很可能导致误判断，这将给维修工作造成困难，甚至造成不必要的经济损失。测量方法分为元器件测试和线路板在路测试两种方式。在路测试：断开变频器电源，在不拆动线路板元器件的条件下，测量线路板上的元器件。对于元器件击穿、短路、开路性故障，这种检测方法可以方便快捷的查找出损坏的元器件，但还应考虑线路板上所测元器件与其并联的元器件对测量结果所产生的影响，以免造成误判断错误。下面介绍元器件好坏的判断方法：

一、普通二极管的检测

用MF47型万用表测量，将红、黑表笔分别接在二极管的两端，读取读数，再将表笔对调测量。根据两次测量结果判断，通常小功率锗二极管的正向电阻值为300－500Ω，硅二极管约为1kΩ或更大些。锗管反相电阻为几十千欧，硅管反向电阻在500kΩ以上(大功率二极管的数值要小的多)。好的二极管正向电阻较低，反向电阻较大，正反向电阻差值越大越好。如果测得正、反向电阻很小均接近于零，说明二极管内部已短路；若正、反向电阻很大或趋于无穷大，则说明管子内部已断路。在这两种情况下二极管就需报废。

来源:

在路测试：测试二极管PN结正反向电阻，比较容易判断出二极管是击穿短路还是断路。

二、三极管检测

将数字万用表拨到二极管档，用表笔测PN结，如果正向导通，则显示的数字即为PN结的正向压降。

先确定集电极和发射极；用表笔测出两个PN结的正向压降，压降大的是发射极e，压降小的是集电极c。在测试两个结时，红表笔接的是公共极，则被测三极管为NPN型，且红表笔所接为基极b；如果黑表笔接的是公共极，则被测三极管是PNP型，且此极为基极b。三极管损坏后PN结有击穿短路和开路两种情况。

在路测试：在路测试三极管，实际上是通过测试PN结的正、反向电阻，来达到判断三极管是否损坏。支路电阻大于PN结正向电阻，正常时所测得正、反向电阻应有明显区别，否则PN结损坏了。支路电阻小于PN结正向电阻时，应将支路断开，否则就无法判断三极管的好坏。

常用电子元器件的识别与检测

电子元器件是电子设备的基本构成部分，广泛应用于电子产品、信息技术、通讯等领域，因此对于电子元器件的识别与检测是电子产业的基本技能。下面将根据常见的电子元器件，介绍其识别与检测方法。

1. 电容器

电容器是常用的电子元器件，常见的有电解电容器和陶瓷电容器。电解电容器的极性明显，阳极和阴极可以通过外观识别，用万用表可以测试容值和损耗等参数。而陶瓷电容器的极性不明显，对其进行测试需要在检测时注意新旧电容的区别，使用万用表或LCR表可以测试其容值、Q值等参数。

电阻器是电子电路中常用的电子元件，通常使用万用表测量其电阻值。需要注意的是，电阻器通常会有一个色环编码，按照编码对其颜色进行判断可以知道电阻值。此外，电阻器的品质检测需要检查其温度系数等参数。

3. 二极管

二极管是常用的半导体器件，具有单向导电性。通过外观和标识可以判断二极管的正负极，通过万用表可以测试其导通电压和反向电压等参数。需要注意的是，有些二极管具有低压降和高压降等不同类型，需要对其类型进行识别。

5. 集成电路

集成电路是电子电路中常用的器件，可以包含多种电子元件。其品牌、型号、批次等信息通过外观可以判断，使用万用表进行测试，可以测试其输入电压和输出电压等参数。此外，还需要注意集成电路的静态和动态特性，比如其工作温度和供电电流等等。

总之，对于以上所介绍的电子元件，识别和检测是电子产业中必不可少的技能，有效的识别和检测方法可以将故障排查时间缩短，提升生产效率。

常用电子元器件识别与检测

大家好，我是一名电子工程师，今天我要和大家分享一下关于常用电子元器件的识别与检测。在我们的日常工作中，电子元器件是非常常见的，但是如何正确地识别和检测它们呢？这就需要我们掌握一定的知识和技巧。

我们需要了解一些基本的电子元器件。比如说，电阻器、电容器、二极管、晶体管等等。这些元器件都有各自的特点和用途，我们需要根据实际情况来选择合适的元器件。我们还需要了解一些基本的测量工具，比如万用表、示波器等等。这些工具可以帮助我们准确地测量元器件的参数和性能。

接下来，我将从三个方面来介绍常用电子元器件的识别与检测方法。

一、电阻器的识别与检测

电阻器是我们最常用的电子元器件之一，它可以用来限制电流的大小。在识别电阻器时，我们需要看它的外观特征，比如说颜色、形状、尺寸等等。我们还需要使用万用表来测量电阻器的阻值和功率等参数。如果测量结果不符合要求，就需要更换电阻器了。

二、电容器的认识与检测

电容器是一种能够储存电荷的元器件，它可以用来滤波、耦合、隔直流等。在认识电容器时，我们需要看它的外观特征，比如说颜色、形状、尺寸等等。我们还需要了解电容器的类型和参数，比如说容量、电压等级、工作温度等等。在使用万用表测量电容器时，我们需要先将其充电到一定电压，然后再进行测试。如果测试结果不符合要求，就需要更换电容器了。

三、二极管和晶体管的认识与检测

二极管和晶体管是常见的半导体元器件，它们可以用来放大信号、开关电路等等。在认识二极管和晶体管时，我们需要看它们的外观特征，比如说颜色、形状、尺寸等等。我们还需要了解它们的结构和工作原理，比如说PN结、双极性、单向导通等等。在使用万用表测量二极管和晶体管时，我们需要先将其接入电路中，然后再进行测试。如果测试结果不符合要求，就需要更换二极管或晶体管了。

以上就是我对常用电子元器件识别与检测的一些介绍。希望大家能够通过学习这些知识，提高自己的技能水平。谢谢大家！
