《模拟电子技术基础》试题2

模拟电子技术基础测试题及参考答案一、单选题（共50题，每题1分，共50分）1、贴片电阻的封装是:( )A、0805B、SOT-23C、TO-92D、以上都正确正确答案：A2、引起直接耦合放大器零点漂移的因素很多，其中最难控制的是( )A、电源电压的变化B、元器件的对称性C、电路中电容和电阻数值的变化D、半导体器件参数的变化正确答案：D3、某多级放大电路由三级基本放大器组成，已知每级电压放大倍数为Au，则总的电压放大倍数为( )A、3AuB、Au3C、AuD、以上答案均不正确正确答案：B4、乙类推挽功率放大电路的静态工作点在三极管的( )边缘。

A、放大区B、截止区C、饱和区D、截止区与饱和区正确答案：B5、直流放大器中的级间耦合通常采用( )A、阻容耦合B、直接耦合C、电感抽头耦合D、变压器耦合正确答案：B6、下列关于三极管S8050的性质描述对的是 ( )A、锗材料NPN型B、硅材料NPN型C、硅材料PNP型D、锗材料PNP型正确答案：B7、元件引脚的剪脚高度为( )。

A、0.5MM以下B、0.5-2.5MMC、2.5MM以上D、无所谓，没关系正确答案：B8、下列集成稳压器,不能实现稳压输出+9 V的是( )A、CW7909B、CW317C、CW117D、CW7809正确答案：A9、由NPN型管构成的基本共射放大电路，输入是正弦信号,若从示波器显示的输出信号波形发现顶部(正半周)削波失真,则该放大电路产生了( )失真。

A、截止B、放大C、饱和D、无法确定正确答案：C10、把电动势是 1.5伏的干电池以正向接法直接接到一个硅二极管的两端，则该管( )A、击穿B、被烧坏C、电流基本正常D、电流为零正确答案：C11、多级放大电路各级的电压增益分别是：10dB、20 dB、30 dB，则电压总增益是( )。

A、0 dBB、30 dBC、60 dBD、6000 dB正确答案：C12、在单级射极输出器中,输人电压信号和输出电压信号的相位是( )A、同相B、相差90° D .相差270°C、反相正确答案：A13、CW7900系列稳压器的1脚为 ( )A、公共端B、输出端C、输入端D、调整端正确答案：A14、电烙铁焊接完成后与被焊体约( )度角移开A、90B、30C、60D、45正确答案：D15、下列关于电感线圈描述正确是( )A、线圈中通直流电流会产生磁场B、电感线圈中的电流能发生突变C、线圈中会产生一定的自感电动势，增强电流的变化D、电感线圈的品质因素越高，损耗越大正确答案：D16、当晶体二极管的PN结导通后，则参加导电的是 ( )A、少数载流子B、多数载流子C、既有少数载流子又有多数载流子D、以上答案均不正确正确答案：C17、下列关于变压器表述不正确的是 ( )。

一、填空1.杂质半导体分为N型和P型两种类型。

2.在下述电路中，能使二极管导通的电路是a。

3.在电路管、Ve=0.6V、Vc=5V，则该三极管处于放大工作状态。

4.衡量双极型三极管放大能力的参数是β，衡量其温度稳定性的参数是__I CBO ___。

5.N沟道J型FET工作在恒流区的条件是_u ds＞U GS（OFF）__，它的截止条件为__ u Gs≤U GS（OFF）__。

6.在基本OCL功放电路中，设电源电压为±15V，负载电阻R L=8Ω，则理想情况最大输出功率为_ 14.06 _ W，理想效率为78.5%_。

7.在集成电路中广泛采用的恒流源电路，在实际电路中，经常作为偏置电路和有源负载广泛使用。

8.通用型集成运放的输入级一般采用_差分放大电路_电路，其主要目的是抑制0点漂移。

９.为了稳定放大电路的静态工作点，可以引入直流负反馈_，为了稳定放大倍数应引人__交流负反馈_。

10.正弦波振荡电路就是一个没有输入信号的带选频网络的正反馈放大电路。

要使正弦波振荡电路产生持续振荡,必须满足的振幅平衡条件是_∣AF∣=1_，相位平衡条件是_ΦA+ΦF =0_。

11.在放大电路的设计中，主要引入_负__反馈以改善放大电路的性能。

此外，利用这种反馈，还可增加增益的恒定性，减少非线性失真，抑制噪声，扩展频带以及控制输入和输出阻抗，所有这些性能的改善是以牺牲_放大倍数__为代价的。

11.Ｎ型半导体是在单晶硅中掺入五价的微量元素而形成的，多数载流子是自由电子，少数载流子是空穴。

12.半导体PN结具有单相导电性特性。

13.在常温下，硅二极管的开启电压约为0.5 V，锗二极管的开启电压约为0.1 V，14.晶体三极管基本放大电路有共射极、共集电极和共基极三种组态。

15.在差动式放大电路中，差模输入信号等于两个输人端信号的_之差_；共模输入信号等于两个输入信号的__和的一半_。

16.设计一个负反馈放大电路，若要稳定输出电压，应引入电压负反馈；若要稳定输出电流，应引入电流负反馈；若要增加输入电阻，应引入串联负反馈。

模拟电子技术基础试题（含答案）一、选择题1. 下列哪种器件具有单向导电性？A. 二极管B. 晶体管C. 场效应管D. 电阻答案：A2. 在PN结正向偏置时，下列哪种现象不会发生？A. 电子从N区注入P区B. 空间电荷区变窄C. PN结正向导通D. PN结反向截止答案：D3. 在晶体管放大电路中，下列哪种组态具有电流放大作用？A. 共射组态B. 共基组态C. 共集组态D. 以上都有答案：A4. 下列哪种放大电路具有阻抗变换作用？A. 共射放大电路B. 共基放大电路C. 共集放大电路D. 差分放大电路答案：C5. 在晶体管放大电路中，下列哪种现象不会引起放大电路的失真？A. 静态工作点选择不当B. 输入信号幅度过大C. 放大电路的频率响应D. 放大电路的输出阻抗答案：C6. 下列哪种放大电路具有良好的温度稳定性？A. 共射放大电路B. 共基放大电路C. 共集放大电路D. 差分放大电路答案：D7. 下列哪种放大电路可以抑制共模信号？A. 共射放大电路B. 共基放大电路C. 共集放大电路D. 差分放大电路答案：D8. 在晶体管放大电路中，下列哪种电路可以实现信号的相移？A. 电阻分压电路B. 电容耦合电路C. 电感耦合电路D. 电阻分压与电容耦合电路答案：B9. 在晶体管放大电路中，下列哪种电路可以实现信号的幅度放大？A. 电阻分压电路B. 电容耦合电路C. 电感耦合电路D. 电阻分压与电容耦合电路答案：D10. 在晶体管放大电路中，下列哪种电路可以实现信号的频率放大？A. 电阻分压电路B. 电容耦合电路C. 电感耦合电路D. 电阻分压与电容耦合电路答案：C二、填空题1. 模拟电子技术基础是研究__________、__________、__________和__________等方面的基础课程。

答案：电子器件、放大电路、振荡电路、电源电路2. 二极管具有__________、__________和__________三种工作状态。

#### 一、选择题（每题2分，共20分）1. 在下列选项中，不属于模拟电子技术基本元件的是：A. 电阻器B. 电容器C. 晶体二极管D. 晶体三极管答案：D2. 下列哪种元件在交流电路中具有隔直通交的特性？A. 电阻器B. 电容器C. 电感器D. 开关答案：B3. 下列哪种元件在交流电路中具有通直隔交的特性？A. 电阻器B. 电容器C. 电感器D. 开关答案：C4. 在晶体管放大电路中，通常用作放大元件的是：A. 晶体二极管B. 晶体三极管C. 电阻器D. 电容器答案：B5. 下列哪种电路能够实现信号的相移？A. RC电路B. RL电路C. RC串联电路D. RL串联电路答案：B6. 在下列选项中，不属于放大电路输出方式的是：A. 反相放大B. 同相放大C. 比例放大D. 幅度调制答案：D7. 在差分放大电路中，两个晶体管的工作状态通常：A. 互补B. 相同C. 相反D. 随机答案：B8. 下列哪种放大电路具有较好的抗干扰能力？A. 单管放大电路B. 双管放大电路C. 差分放大电路D. 直流放大电路答案：C9. 在放大电路中，通常用于稳定静态工作点的是：A. 偏置电阻B. 偏置电压C. 稳压二极管D. 线性稳压器答案：A10. 下列哪种电路能够实现信号的频率选择？A. 低通滤波器B. 高通滤波器C. 滤波器D. 谐振电路答案：D#### 二、填空题（每空2分，共10分）1. 模拟电子技术是研究_________的科学技术。

答案：电子器件及其应用2. 晶体二极管具有_________和_________两种工作状态。

答案：正向导通、反向截止3. 晶体三极管具有_________、_________和_________三种组态。

答案：共发射极、共集电极、共基极4. 差分放大电路具有_________和_________两种输入方式。

答案：单端输入、双端输入5. 滤波器按照频率特性可以分为_________、_________和_________。

模拟电子技术基础试题库（附答案）一、选择题1. 下列哪种器件是双极型晶体管的三个电极名称？A. 发射极、基极、集电极B. 发射极、基极、地C. 发射极、基极、输入端D. 发射极、基极、输出端答案：A2. 下列哪种电路是模拟电子技术中最基本的放大电路？A. 差分放大电路B. 积分放大电路C. 微分放大电路D. 互补放大电路答案：A3. 下列哪种元件在放大电路中起到反馈作用？A. 电容B. 电感C. 电阻D. 运算放大器答案：A4. 下列哪种放大电路具有输入阻抗高、输出阻抗低的特点？A. 固定偏置放大电路B. 分压式偏置放大电路C. 串联型放大电路D. 并联型放大电路答案：B5. 下列哪种放大电路可以实现电压放大和倒相？A. common-emitter amplifier（共射放大器）B. common-base amplifier（共基放大器）C. common-collector amplifier（共集放大器）D. emitter-follower（发射极跟随器）答案：A6. 下列哪种放大电路具有电压放大倍数可调的特点？A. 固定偏置放大电路B. 分压式偏置放大电路C. 串联型放大电路D. 并联型放大电路答案：C7. 下列哪种电路可以实现信号的整流？A. 半波整流电路B. 全波整流电路C. 桥式整流电路D. 滤波电路答案：A8. 下列哪种电路可以实现信号的滤波？A. 半波整流电路B. 全波整流电路C. 桥式整流电路D. 滤波电路答案：D9. 下列哪种电路可以实现信号的积分和微分？A. 积分放大电路B. 微分放大电路C. 滤波电路D. 整流电路答案：B10. 下列哪种电路可以实现信号的放大和滤波？A. 放大电路B. 滤波电路C. 积分电路D. 微分电路答案：A二、填空题1. 晶体管的三个电极分别为____、____、____。

答案：发射极、基极、集电极2. 放大电路的目的是____。

答案：放大信号3. 运算放大器是一种具有____、____和____的放大器。

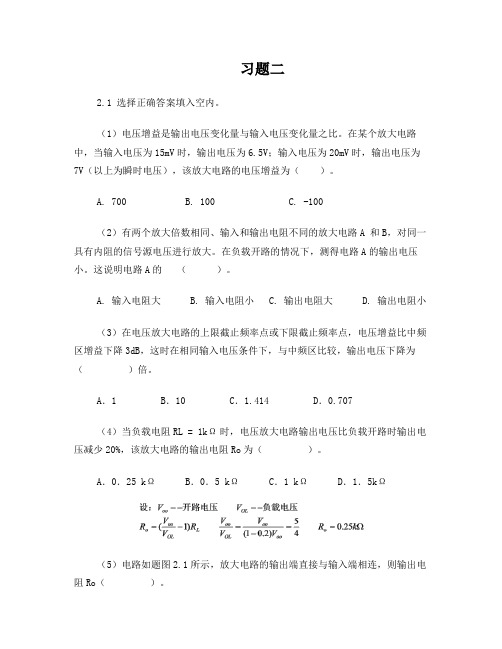

习题二2.1 选择正确答案填入空内。

（1）电压增益是输出电压变化量与输入电压变化量之比。

在某个放大电路中，当输入电压为15mV时，输出电压为6.5V；输入电压为20mV时，输出电压为7V（以上为瞬时电压），该放大电路的电压增益为（）。

A. 700B. 100C. -100（2）有两个放大倍数相同、输入和输出电阻不同的放大电路A 和B，对同一具有内阻的信号源电压进行放大。

在负载开路的情况下，测得电路A的输出电压小。

这说明电路A的（）。

A. 输入电阻大B. 输入电阻小C. 输出电阻大D. 输出电阻小（3）在电压放大电路的上限截止频率点或下限截止频率点，电压增益比中频区增益下降3dB，这时在相同输入电压条件下，与中频区比较，输出电压下降为（）倍。

A．1 B．10 C．1.414 D．0.707（4）当负载电阻RL = 1kΩ时，电压放大电路输出电压比负载开路时输出电压减少20%，该放大电路的输出电阻Ro为（）。

A．0．25 kΩ B．0．5 kΩ C．1 kΩ D．1．5kΩ（5）电路如题图2.1所示，放大电路的输出端直接与输入端相连，则输出电阻Ro（）。

A．R1 B．（1+β）R1 C．R1/ 1+β D．R1/ β E．0（6）差模输入信号是两个输入端信号的（），共模信号是两个输入端信号的（）。

A.差B.和C.平均值答案（1）B（2）B（3）D（4）A（5）E（6）AC2.2 将正确答案填入空内。

（1）在某放大电路输入端测量到输入正弦信号电流和电压的峰－峰值分别为5μA和5 mV，输出端接2kΩ电阻负载，测量到正弦电压信号峰－峰值为1V，则该放大电路的电压增益Av等于( )，电流增益Ai等于( )，功率增益Ap等于( )；（2）一电压放大电路输出端接1kΩ负载电阻时，输出电压为1V；负载电阻断开时，输出电压上升到1.1V，则该放大电路的输出电阻Ro为（）；（3）某放大电路输入信号为10pA时，输出为500 mV，它的互阻增益是（）。

（完整版）模拟电子技术基础试卷及参考答案试卷二（1）模拟电子技术基础试卷及参考答案试卷二(本科)及其参考答案试卷二一、选择题（这是四选一选择题，选择一个正确的答案填在括号内）（共22分）1．某放大电路在负载开路时的输出电压4V ，接入Ωk 12的负载电阻后，输出电压降为3V ，这说明放大电路的输出电阻为（）a. 10Ωkb. 2Ωkc. 4Ωkd. 3Ωk2．某共射放大电路如图1-2所示，其中Ω=Ω=k 2,k 470c b R R ，若已知I C =1mA,V CE =7V ，V BE =0.7V ，r be =1.6Ωk ,50=β，则说明（）a. 107.07BE CE i o ====V V V V A V &&&b. 37.021BE c C i o -=?-=-==V R I V V A V &&&c. 5.62//be b c i c i b c C i o -≈-=-=-==r R R R R R I R I V V A V ββ&&&d. 5.626.1250be c i o -=?-=-==r R V V A V β&&&图1-23．为了使高内阻信号源与低阻负载能很好地配合，可以在信号源与低阻负载间接入（）。

a. 共射电路b. 共基电路c. 共集电路d. 共集-共基串联电路4. 在考虑放大电路的频率失真时，若i v 为正弦波，则o v （）a. 有可能产生相位失真b. 有可能产生幅度失真和相位失真c. 一定会产生非线性失真d. 不会产生线性失真5. 工作在电压比较器中的运放与工作在运算电路中的运放的主要区别是，前者的运放通常工作在（）。

a. 开环或正反馈状态b. 深度负反馈状态c. 放大状态d. 线性工作状态6. 多级负反馈放大电路在（）情况下容易引起自激。

a. 回路增益F A &&大b. 反馈系数太小c. 闭环放大倍数很大d. 放大器的级数少7. 某电路有用信号频率为2kHz ，可选用（）。

一、单项选择题1. 下列关于电路中电压方向的描述，错误的是（）A. 电压的参考方向可任意设定B. 电压的实际方向就是参考方向C. 电位降低的方向是电压的实际方向D. Uab表示a点与b点之间电压参考方向由a指向b答案：B解析：电压的实际方向不一定与参考方向相同，取决于电路的连接方式。

2. 电路如题2图所示，则以下关于电源功率的描述中，正确的是（）A. 电压源吸收功率20W，电流源吸收功率40WB. 电压源吸收功率20W，电流源提供功率40WC. 电压源提供功率20W，电流源吸收功率40WD. 电压源提供功率20W，电流源提供功率40W答案：D解析：电压源提供功率，电流源吸收功率。

3. 已知加在电容C2F两端的电压为U(t)100cos(2000t)(mV)，则流过该电容的电流为（）A. 10cos(2000t) AB. 10sin(2000t) AC. 10cos(2000t) AD. 10sin(2000t) A答案：A解析：电容的电流与电压之间满足关系 i = C dU/dt，代入公式可得 i =10cos(2000t) A。

4. 下列关于P型半导体中载流子的描述，正确的是（）A. 仅自由电子是载流子B. 仅空穴是载流子C. 自由电子和空穴都是载流子D. 三价杂质离子也是载流子答案：B解析：P型半导体中的载流子主要是空穴。

5. 以下关于差动放大电路的描述中，错误的是（）A. 差动放大电路是一个对称电路B. 差动放大电路的共模抑制比越大，性能越好C. 差动放大电路能抑制零点漂移D. 差动放大电路能抑制共模干扰答案：D解析：差动放大电路能抑制共模干扰，但不能抑制共模干扰。

二、多项选择题1. 下列哪些元件属于无源元件（）A. 电阻B. 电容C. 电感D. 晶体管答案：A、B、C解析：电阻、电容、电感都属于无源元件。

2. 下列哪些电路具有正反馈作用（）A. 同相放大电路B. 反相放大电路C. 比较器电路D. 振荡电路答案：A、D解析：同相放大电路和振荡电路具有正反馈作用。

模拟电子技术基础测试题及参考答案第一部分：选择题一、单项选择题（每题2分，共30分）1. PN结正偏时（），反偏时（），所以PN结具有（）导电性。

- A. 导电；导电；单向导电- B. 导电；绝缘；单向导电- C. 绝缘；导电；单向导电- D. 导电；导电；双向导电答案：B2. 漂移电流是（）电流，它由（）载流子形成，其大小与（）有关，而与外加电压（）。

- A. 正；多数；温度；无关- B. 负；少数；温度；无关- C. 正；少数；温度；有关- D. 负；多数；温度；有关答案：B3. 所谓理想二极管，就是当其正偏时，结电阻为（），等效成一条直线；当其反偏时，结电阻为（），等效成断开；- A. 很小；很大；很小的开路- B. 很大；很小；很大的开路- C. 很小；很大；很大的开路- D. 很大；很小；很小的开路答案：A4. 三极管是（）控制元件，场效应管是（）控制元件。

- A. 电流；电压- B. 电压；电流- C. 电流；电流- D. 电压；电压答案：A5. 三极管具有放大作用外部电压条件是发射结（），集电结（）。

- A. 正偏；反偏- B. 反偏；正偏- C. 正偏；正偏- D. 反偏；反偏答案：A6. 当温度升高时，晶体三极管集电极电流Ic（），发射结压降（）。

- A. 增加；减小- B. 减小；增加- C. 不变；不变- D. 增加；增加答案：A7. 三极管放大电路共有三种组态分别是（）、（）、（）放大电路。

- A. 共发射极；共基极；共集电极- B. 共基极；共发射极；共集电极- C. 共集电极；共基极；共发射极- D. 共发射极；共集电极；共基极答案：A8. 为了稳定三极管放大电路的静态工作点，采用（）负反馈，为了稳定交流输出电流采用（）负反馈。

- A. 正；负- B. 负；正- C. 正；正- D. 负；负答案：B9. 负反馈放大电路和放大倍数AF（），对于深度负反馈放大电路的放大倍数AF（）。

《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。

2、漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其反偏时，结电阻为（无穷），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

6、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不变）。

7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳定交流输出电流采用（串联）负反馈。

9、负反馈放大电路和放大倍数AF=（1/（1/A+F）），对于深度负反馈放大电路的放大倍数AF=（1/ F ）。

10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（），（）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。

12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。

13、OCL电路是（）电源互补功率放大电路；OTL电路是（）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。

17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。

二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（），它的稳压值Uz才有导通电流，否则处于（）状态。
