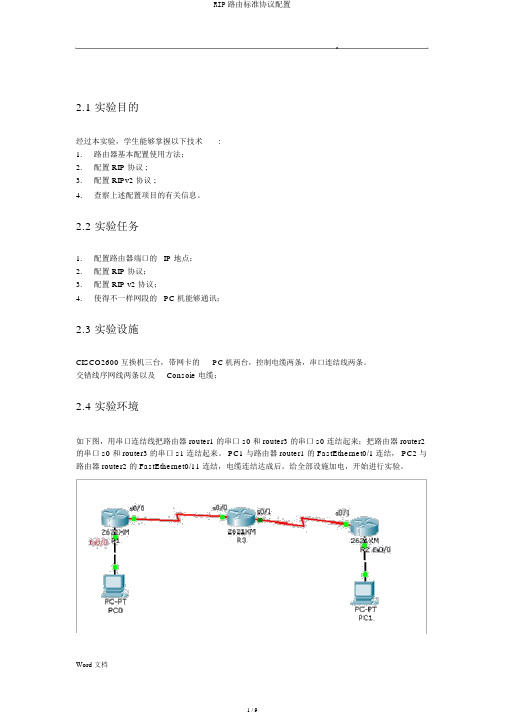

.2.1 实验目的经过本实验，学生能够掌握以下技术:1.路由器基本配置使用方法；2.配置 RIP 协议 ;3.配置 RIPv2 协议 ;4.查察上述配置项目的有关信息。
2.2 实验任务1.配置路由器端口的 IP 地点；2.配置 RIP 协议；3.配置 RIP v2 协议；4.使得不一样网段的 PC 机能够通讯；2.3 实验设施CISCO2600 互换机三台，带网卡的PC 机两台，控制电缆两条，串口连结线两条。
交错线序网线两条以及Consoie 电缆；2.4 实验环境如下图，用串口连结线把路由器 router1 的串口 s0 和 router3 的串口 s0 连结起来；把路由器 router2 的串口 s0 和 router3 的串口 s1 连结起来。
PC1 与路由器 router1 的 FastEthernet0/1 连结， PC2 与路由器 router2 的 FastEthernet0/11 连结，电缆连结达成后。
给全部设施加电，开始进行实验。
.2.5 实验报告要求实验报告信息要求完好，包含学号、、班级、专业、课程名称、教师名称、实验目的、实验任务、实验环境、实验步骤及详尽记录、实验过程中存在的问题及实验心得领会等内容。
2.6 实验步骤经过PC1 上的超级终端连结路由器router1 ，并为路由器命名Router> enableRouter# configure terminalRouter(config)#Router(config)# hostname router1router1(config)#1.设置路由器 router1 的 Ethernet0 端口的 IP 地点router1(config)# interface ethernet0router1(config-if)# no shutdown2.设置路由器 router1 的串口 s0 端口的 IP 地点router1(config-if)# int s0router1(config-if)# ip address 192.168.1.13255.255.255.0 router1(config-if)# no shutdown3. 设置 PC1 的 IP 地点 11.168.1.10 ，网关为4.经过超级终端连结路由器 router3 ，并为路由器命名Router> enableRouter# configure terminalRouter(config)# Router(config)#hostname router3Router3(config)#5.设置路由器 router3 的串口 s0 端口的 IP 地点，并设置数据传输率Router3(config-if)# int s0Router3(config-if)# ip address192.168.1.31Router3(config-if)# no shutRouter3(config-if)#clock rate 96006.设置路由器 router3 的串口 s1 端口的 IP 地点，并设置数据传输率Router3(config-if)# int s1Router3(config-if)# ip address10.168.1.32Router3(config-if)# no shutRouter3(config-if)#clock rate 96007. 经过 PC2 上的超级终端连结路由器router2 ，并为路由器命名Router> enableRouter# configure terminalRouter(config)#Router(config)# hostname router2Router2(config)#8.设置路由器 router2 的 Ethernet0 端口的 IP 地点Router2(config)# interface ethernet0Router2(config-if)# ip address12.168.1.22Router2(config-if)# no shutdown9.设置路由器 router2 的串口 s0 端口的 IP 地点Router2(config-if)# int s0Router2(config-if)# ip address10.168.1.23Router2(config-if)# no shutdown10.设置PC2的IP地点，网关为11.测试 PC1 与 PC2 的连通性，在pc1 上因为路由器上不存在有关路由，因此PC之间还不可以够通讯。
rip路由协议配置原理RIP（Routing Information Protocol）是一种基于距离向量的路由协议，用于在互联网中的路由器之间交换路由信息并动态更新路由表。
RIP使用跳数作为度量标准来衡量到达目的网络的距离，每个路由器都维护一个本地路由表，记录了它所知道的网络及其距离。
当路由器启动或网络拓扑发生变化时，路由器会周期性地广播自己的路由表给周围的邻居路由器，通过交换路由表信息，各个路由器可以共同构建整个网络的路由表。
RIP协议的配置原理如下：1. 在每个路由器上启用RIP协议，并指定RIP版本（RIPv1或RIPv2）。
2. 将路由器的接口与相应的网络关联起来，使其能够感知到该网络的存在。
3. 配置RIP协议的相关参数，包括广播时间间隔、超时时间等。
这些参数决定了路由器在何时广播自己的路由表，以及何时将某个路由标记为失效。
4. 当路由器启动或有新的网络接入时，它会向相邻的路由器发送RIP请求消息，以获取相邻路由器的路由表。
5. 路由器周期性地广播自己的路由表给周围的邻居路由器，这些广播消息称为RIP响应消息。
响应消息中包含了该路由器所知道的网络及其距离信息。
6. 当接收到其他路由器发送的RIP响应消息时，路由器会更新自己的路由表，根据接收到的路由信息来确定最佳路径，并更新距离值。
7. 如果一段时间内没有收到特定路由的RIP响应消息，路由器会认为该路由已经失效，将其从路由表中删除。
8. 当网络拓扑发生变化时，如链路断开或新的网络接入，路由器会相应地更新自己的路由表，并向周围的邻居路由器发送更新消息。
需要注意的是，RIP协议的距离度量标准是基于跳数的，因此在大型网络中可能会出现计算效率低、收敛速度慢等问题。
此外，RIPv1只支持IPv4，不支持无类别域间路由选择（Classless Inter-Domain Routing，CIDR）和身份验证机制，而RIPv2支持IPv4和IPv6，且具备更多功能和安全性。
实验四：RIPv1和RIPv2的配置一、实验目的1、 在路由器上启动RIPv1、 RIPv2路由进程2、 启动参与路由协议的接口，并通告网络3、 RIPv2路由进程auto－summary的开启和关闭4、 查看和调试RIPv2路由协议相关信息二、实验要求1、给出具体的实现步骤2、给出某个路由器上路由表的内容三、实验拓扑四、实验设备1、 路由器4台2、 交叉线数条3、 Cisco Packet Tracer软件五、实验涉及到的基本概念和理论RIPv1的特性：有类别路由协议,它只支持以广播方式发布协议报文。
不支持非连续子网、不支持VLSM、不支持CIDR；每一种配置都结合RIPv1路由更新的发送与接收的原理来分析测试连通性的结果。

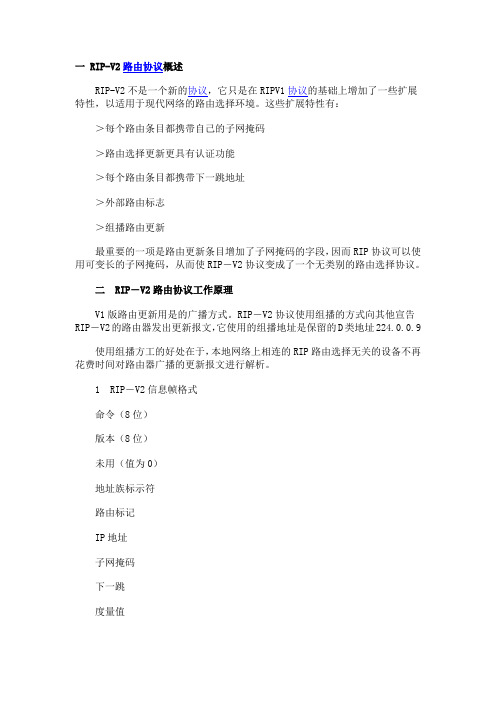

RIPv2的特性：是一种无类别路由协议,RIPv2支持路由标记，在路由策略中可根据路由标记对路由进行灵活的控制。
RIP 使用跳数（Hop Count）来衡量到达目的网络的距离，称为路由权（Routing Metric）。
在RIP中，路由器到与它直接相连网络的跳数为0，通过一个路由器可达的网络的跳数为1，其余依此类推。
为限制收敛时间，RIP规定metric取值0~15之间的整数，大于或等于16的跳数被定义为无穷大，即目的网络或主机不可达。
（AD=120）六、实验过程和主要步骤1、按照拓扑图连接网络并为各路由器配置相应ip2、为各路由器配置RIPv1命令并给出路由器B的路由表内容路由器B上的路由表：3、在各路由器上配置RIPv2，关闭自动汇总后给出路由器B的路由表内容路由器B上的路由表：4、查看RIPv2路由协议相关信息七、心得体会通过此次上机实验，我动手配置了RIPv1和RIPv2命令，并查看了在其各自进程下的路由信息，此外还通过关闭RIPv2的自动汇总对路由表信息进行了比较，从中我学到了很多，不仅加深了我对RIP协议的理解，也使我更加清楚了RIPv1和RIPv2的区别。
在实验中，我也遇到了很多问题，比如看不懂路由表信息，命令配置错误等等，但是通过查看书本，请教同学，我最终解决了这些问题，完成了这个实验，感谢同学们的帮助，更加感谢老师的教导。
RIP协议配置RIP（Routing Information Protocol）是一种基于距离向量的动态路由协议，用于在互联网中的各个路由器之间交换路由信息。
本文将介绍如何配置RIP协议，并进行详细的步骤说明。
1. RIP协议概述RIP协议是一种基于距离向量的路由选择协议，其工作原理是通过交换路由表信息来实现路由选择。
RIP使用跳数（hop count）作为度量标准，每经过一个路由器，跳数加一，默认最大跳数为15。
RIP协议具有简单、易于配置和实现的特点，但由于其距离度量方式简单，适用于小型网络环境。
2. RIP协议配置步骤步骤1：进入路由器配置模式首先，需要通过终端或远程连接工具登录到待配置RIP协议的路由器。
然后，进入路由器的配置模式，可以使用以下命令：enableconfigure terminal步骤2：启用RIP协议接下来，需要启用RIP协议，并指定要使用的版本。
RIP协议有两个版本：RIPv1和RIPv2。
RIPv1是最早的版本，不支持无类别域间路由（CIDR）和VLSM （可变长度子网掩码），RIPv2支持这些功能。
要启用RIP协议并选择版本，可以使用以下命令：router ripversion 2步骤3：配置RIP协议的网络在步骤2中，已经启用了RIP协议并选择了版本。
接下来，需要配置RIP协议所应用的网络。
使用以下命令来配置RIP协议的网络：network <网络地址>其中，“”是指要应用RIP协议的网络地址。
步骤4：配置RIP协议的路由器IDRIP协议需要为每个路由器指定一个唯一的路由器ID。
路由器ID可以是路由器的回环接口IP地址，也可以是其他可用的IP地址。
使用以下命令来配置RIP协议的路由器ID：router-id <路由器ID>其中，“”是指要配置的路由器ID。
步骤5：保存配置并退出完成以上配置后，需要保存配置并退出配置模式。
使用以下命令保存配置并退出配置模式：exitwrite3. 验证RIP协议配置完成RIP协议的配置后，可以通过一些命令来验证配置的正确性。

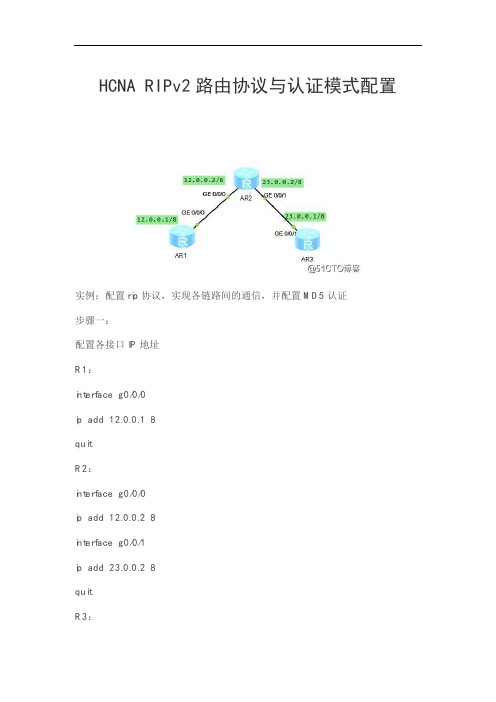

HCNA RIPv2路由协议与认证模式配置实例：配置rip协议，实现各链路间的通信，并配置MD5认证步骤一：配置各接口IP地址R1：interface g0/0/0ip add 12.0.0.1 8quitR2：interface g0/0/0ip add 12.0.0.2 8interface g0/0/1ip add 23.0.0.2 8quitR3：interface g0/0/1ip add 23.0.0.1 8quit步骤二：配置ripv2R1：ripversion 2 //定义为ripv2 network 12.0.0.0 //宣告网络段R2：ripversion 2network 12.0.0.0network 23.0.0.0R3:ripversion 2network 23.0.0.0步骤三：验证各链路之间的互通性R1：ping 23.0.0.2ping 23.0.0.1R3:ping 12.0.0.1ping 12.0.0.2====ripv2支持两种认证方式：明文(plain text)认证方式和MD5(Message Digest 5)密文认证方式。
在接口模式下，使用命令rip authentication-mode simple huawei 配置为明文认证方式，认证密码为huawei；在接口模式下，使用命令 rip authentication-mode md5 usual huawei 配置为md5认证方式，认证密码为huawei；注意，链路之间的认证模式必须是同一种模式，否则无法接收到路由信息。
这里采用md5认证方式。
步骤四：R1:interface g0/0/0rip authentication-mode md5 usual cipher huaweiR2:interface g0/0/0rip authentication-mode md5 usual cipher huaweiinterface g0/0/1rip authentication-mode md5 usual cipher huaweiR3:interface g0/0/0rip authentication-mode md5 usual cipher huawei配置完成后，退出接口模式，使用display current-configuration 查看配置信息验证。
RIPv2 路由配置注意事项
在配置 RIPv2 路由时，需要注意一些事项以确保路由器的正常运行和网络的稳定性。
本文将总结这些注意事项，帮助网络管理员更好地配置 RIPv2 路由。
1. 确保路由器配置正确
在配置 RIPv2 路由之前，请确保路由器的 IP 地址和子网掩码设置正确。
同时，还需要配置路由器的域名和路由协议。
在配置路由协议时，需要指定 RIPv2 作为路由协议，并设置正确的认证密码。
2. 配置路由器接口
在配置 RIPv2 路由时，需要配置路由器接口。
你需要为每个接口分配一个 IP 地址，并设置该接口的子网掩码。
还需要配置接口的MTU 大小，以确保数据包能够正确传输。
3. 配置路由表
在配置 RIPv2 路由时，需要配置路由表。
你需要为每个网络分配一个唯一的标识符，并指定该网络的下一跳地址。
还可以配置路由器的度量值，以确定最佳路径。
4. 启用防火墙
在配置 RIPv2 路由时，强烈建议启用防火墙。
防火墙可以帮助防止未经授权的访问，并保护网络安全。
你可以配置防火墙规则，以允许或拒绝特定的网络流量。
5. 定期备份配置文件
在配置 RIPv2 路由时，定期备份配置文件非常重要。
备份可以帮助你在发生故障时快速恢复配置，并避免不必要的网络中断。
6. 监控网络流量
在配置 RIPv2 路由时，监控网络流量非常重要。
你可以使用网络监控工具来监控网络流量，并检测潜在的故障和问题。
如果发现网络流量异常，请及时采取措施加以解决。
总之，在配置 RIPv2 路由时，需要注意以上事项。
【实验题目】RIP 协议配置实验 【实验目的】学习RIPv2的配置方法。
【配置命令】▪ 配置RIPv2协议。
R1(config)# router rip R1(config-router)# version 2R1(config-router)# network 192.168.2.0 ! 发布属于有类网络的网络的接口的子网 R1(config-router)# network 192.168.3.0▪ 把交换机接口变为三层接口，然后就可以配置IP 地址。
(config)#interface f0/1 (config-if)#no switchport(config-if)#ip address 192.168.1.5 255.255.255.0▪ 为环回接口配置IP 地址。
环回接口是路由器内部的软接口，除非路由器失效，否则，环回接口一直有效。
(config)#interface loopback 0 ！号码范围：0~2147483647 (config-if)#ip address 192.168.1.5 255.255.255.0 ▪取消自动汇总(config-router)#router rip(config-router)#auto-summary !启动自动汇总 (config-router)#no auto-summary !取消自动汇总▪配置水平分割(config)#interface f0/1(config-if)#ip split-horizon ! 配置水平分割(默认) (config-if)#no ip split-horizon ! 取消水平分割▪显示调试信息#debug ip rip ！显示rip 调试信息 #no debug ip rip ！停止显示rip 调试信息 #no debug all ！停止显示所有调试信息【实验任务】1、 按下图配置RIP 路由协议。
实验七RIPv2路由协议基本配置
思考题：
归纳总结RIP的配置方法与要点，配置完成后禁用某些端口观察RIP协议包交换情况，分析RIP路由表。
答：总结：(1) 配置RIP，首先要启动RIP，命令为：router rip 。
然后要关联网络，命令为:network 关联的网络地址。
最后配置RIP的版本，命令为：version 版本号。
(2)禁用loopback 0后在RouterA上能ping通10.1.1.1和10.2.2.1，而在RouterB 上只能ping通172.16.2.1而不能ping通172.16.1.1。
如下图
禁用前查看RouterA路由表发现路由项：C 10.1.1.0 is directly connected, Loopback0 在路由表内。
如下图
此时查看RouterA路由表发现路由项：C 10.1.1.0 is directly connected, Loopback0 已不在路由表内。
如下图
1.ping开始接下来的Ping请求。
ping过程创建一个ICMP回应请求消息并将其发送到较低的过程。
路由器封装了数据转换成IP数据包。
路由器查找目的地IP地址的路由表。
路由表中发现一个路由条目到目的地IP地址。
可到达的目的地网络通过19
2.168.1.1
2. FastEthernet0/1 receives the frame.
3.设备发送回一个ICMP主机不可到达的消息。
路由器查找目的地IP地址的路由表。
路由表中发现一个路由条目到目的地IP地址。
目的地网络直接连接。
路由器设置目的地作为下一跳。
实验结果：
路由器A：查看RouterA
测试网络连通性
路由器B：
查看RouterB ：
⑶测试网络连通性。
