【CN209218181U】一种安装在手机壳上的投影装置【专利】

专利名称：手机LED微型投影仪专利类型：发明专利
发明人：胡红剑
申请号：CN201010619842.7申请日：20101230
公开号：CN102096302A
公开日：
20110615
专利内容由知识产权出版社提供
摘要：手机LED微型投影仪，涉及投影仪，尤其涉及设置于手机上的微型投影仪；包括手机壳体、控制系统、成像装置及投影镜头；其中，控制系统及成像装置设置于手机壳体内，投影镜头设置于手机壳体表面，成像装置与控制系统电连接，所述控制系统包括视频信号处理单元、显示控制单元、显示芯片及电源，其中，所述视频信号处理单元信号输出接口与所述显示控制单元信号输入接口信号连接，所述显示控制单元信号输出接口与所述显示芯片信号输入接口信号连接；视频信号处理单元、显示控制单元及显示芯片分别与电源电连接；其有益效果在于：本发明减少了光的路径，提高了电转光的效率和利用率；不需要白光和色轮，可以制作成更小的体积，真正做到微型投影。

申请人：深圳市华域无线技术有限公司
地址：518000 广东省深圳市南山区科技园科智西路5号25栋东一楼
国籍：CN
更多信息请下载全文后查看。

专利名称：一种手机用投影器
专利类型：发明专利
发明人：薛建军,赵帅欣,朱胜,刘爽申请号：CN201810313048.6申请日：20180409
公开号：CN108449456A
公开日：
20180824
专利内容由知识产权出版社提供
摘要：本发明公开了一种手机用投影器，包括防尘玻璃，所述防尘玻璃安装在投影器外壳前端，所述投影器外壳的两侧安装有散热风扇，所述散热风扇设置在外壳的内部，所述外壳上开设有散热片，所述投影器外壳内部底面设置有透镜，所述透镜的后端安装有单片机，所述单片机的后端安装有信号接收处理装置，所述投影器外壳的尾端固定连接有固定柱，所述固定柱的凹槽处固定连接有弹簧，所述弹簧的前端安装有防滑抵板，所述投影器外壳下方安装有电力传输装置，所述电力传输装置的凹槽处设置有铜片，所述铜片的下方安装有蓄电池。

本发明通过设置散热风扇、蓄电池、信号接收处理装置，解决了投影器过热影响使用，需要手机供电，连接麻烦的问题。

申请人：新乡首弘智能科技有限公司
地址：453003 河南省新乡市红旗区新东产业集聚区新东创业园
国籍：CN
代理机构：新乡市平原智汇知识产权代理事务所(普通合伙)
代理人：杨杰
更多信息请下载全文后查看。

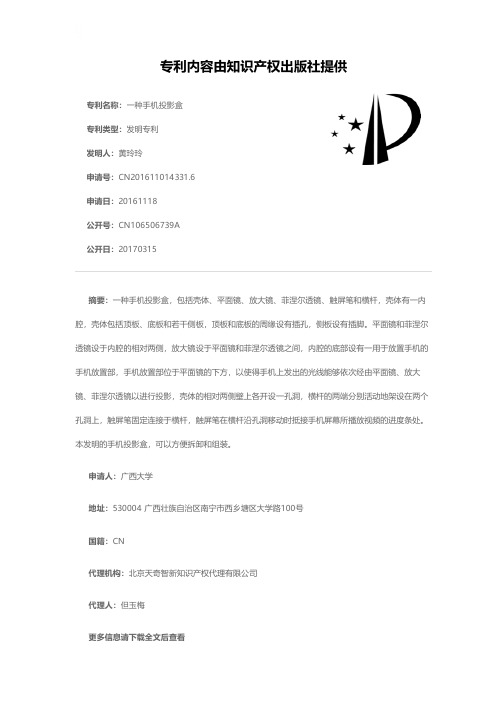

专利名称：一种手机投影盒
专利类型：发明专利
发明人：黄玲玲
申请号：CN201611014331.6申请日：20161118
公开号：CN106506739A
公开日：
20170315
专利内容由知识产权出版社提供
摘要：一种手机投影盒，包括壳体、平面镜、放大镜、菲涅尔透镜、触屏笔和横杆，壳体有一内腔，壳体包括顶板、底板和若干侧板，顶板和底板的周缘设有插孔，侧板设有插脚。

平面镜和菲涅尔透镜设于内腔的相对两侧，放大镜设于平面镜和菲涅尔透镜之间，内腔的底部设有一用于放置手机的手机放置部，手机放置部位于平面镜的下方，以使得手机上发出的光线能够依次经由平面镜、放大镜、菲涅尔透镜以进行投影，壳体的相对两侧壁上各开设一孔洞，横杆的两端分别活动地架设在两个孔洞上，触屏笔固定连接于横杆，触屏笔在横杆沿孔洞移动时抵接手机屏幕所播放视频的进度条处。

本发明的手机投影盒，可以方便拆卸和组装。

申请人：广西大学
地址：530004 广西壮族自治区南宁市西乡塘区大学路100号
国籍：CN
代理机构：北京天奇智新知识产权代理有限公司
代理人：但玉梅
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920453794.5(22)申请日 2019.04.04(73)专利权人 孙昊地址 325200 浙江省温州市瑞安市仙降街道西河街(72)发明人 孙昊　(74)专利代理机构 北京快易权知识产权代理有限公司 11660代理人 赵秀英(51)Int.Cl.G03B 21/00(2006.01)G03B 21/54(2006.01)G03B 29/00(2006.01)(54)实用新型名称一种便于携带的手机投影仪(57)摘要本实用新型公开了3D投影技术领域的一种便于携带的手机投影仪，包括手机投影仪本体、伸缩塑料固定框、大弹性塑料框架和小弹性塑料框架，所述伸缩塑料固定框固定套接在手机投影仪本体，向外旋动塑料螺母，使大弹性塑料框架和小弹性塑料框架转动，握住大弹性塑料框架或小弹性塑料框架转动，且可以利用大弹性塑料框架或小弹性塑料框架与铁钩挂持，方便携带，同时利用塑料螺母使大弹性塑料框架和小弹性塑料框架相对压紧，便于调整手机投影仪本体的投射角度，该装置在现有手机投影仪本体上增加固定框和类似转动把手的弹性塑料框架，便于拿取和运输，同时适用范围广，操作安装简单，功能多样。

权利要求书1页 说明书3页 附图2页CN 209373328 U 2019.09.10C N 209373328U权　利　要　求　书1/1页CN 209373328 U1.一种便于携带的手机投影仪，包括手机投影仪本体(1)、伸缩塑料固定框(2)、大弹性塑料框架(5)和小弹性塑料框架(6)，其特征在于：所述伸缩塑料固定框(2)固定套接在手机投影仪本体(1)，所述伸缩塑料固定框(2)的前后侧相对固定胶粘有塑料螺纹杆(3)，所述塑料螺纹杆(3)的外壁中部固定胶粘有挡环(4)，所述大弹性塑料框架(5)和小弹性塑料框架(6)均套接在挡环(4)的外侧，且大弹性塑料框架(5)位于小弹性塑料框架(6)的外侧，所述塑料螺纹杆(3)的外壁铁架大弹性塑料框架(5)外表面螺接有塑料螺母(7)，所述伸缩塑料固定框(2)的侧壁通过盲孔和插杆固定有L型托板(8)，所述L型托板(8)的表面通过凹槽和转轴转动镶嵌有斜板(9)，所述斜板(9)的后表面中央通过螺钉和铰链倾斜固定有端部胶粘防滑橡胶垫的支撑杆(10)，所述伸缩塑料固定框(2)包括两组L型塑料板(21)和两组L型塑料槽板(20)，两组所述L型塑料板(21)和两组L型塑料槽板(20)对角分布构成首尾插接的矩形状，所述L型塑料槽板(20)的前表面两端均通过阶梯通孔贯穿螺接有沉头螺栓(22)。

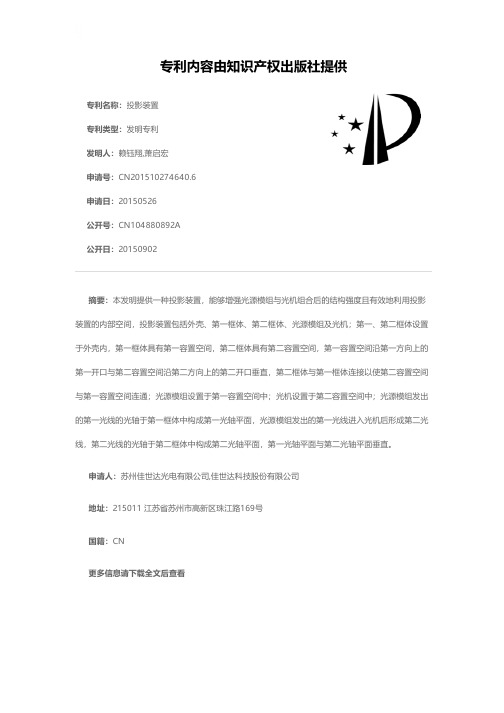

专利名称：投影装置
专利类型：发明专利
发明人：赖钰翔,萧启宏
申请号：CN201510274640.6申请日：20150526
公开号：CN104880892A
公开日：
20150902
专利内容由知识产权出版社提供
摘要：本发明提供一种投影装置，能够增强光源模组与光机组合后的结构强度且有效地利用投影装置的内部空间，投影装置包括外壳、第一框体、第二框体、光源模组及光机；第一、第二框体设置于外壳内，第一框体具有第一容置空间，第二框体具有第二容置空间，第一容置空间沿第一方向上的第一开口与第二容置空间沿第二方向上的第二开口垂直，第二框体与第一框体连接以使第二容置空间与第一容置空间连通；光源模组设置于第一容置空间中；光机设置于第二容置空间中；光源模组发出的第一光线的光轴于第一框体中构成第一光轴平面，光源模组发出的第一光线进入光机后形成第二光线，第二光线的光轴于第二框体中构成第二光轴平面，第一光轴平面与第二光轴平面垂直。

申请人：苏州佳世达光电有限公司,佳世达科技股份有限公司
地址：215011 江苏省苏州市高新区珠江路169号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种手机投影幕布专利类型：实用新型专利
发明人：章洪良
申请号：CN201220491419.8申请日：20120925
公开号：CN202870458U
公开日：
20130410
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种手机投影幕布，包括有：中间层、前乳胶层、后乳胶层和表面喷沙层，其中前乳胶层附着在中间层的正面，后乳胶层附着在中间层的背面，表面喷沙层附着在前乳胶层的正面。

该手机投影幕布结合前乳胶层正面的表面喷沙层，可以防止当影像投射至投影幕布上会产生反光及亮点，所以不会伤害到观赏者的眼睛；另外，由于该中间层是由涤纶纤维布制成，所以在温度较高或较低的使用环境下，具有较小膨胀量或收缩量的优点，可以防止该投影布幕产生表面不平整的变形；综合上述功效，确实能达到本实用新型的目的。

申请人：江阴东恒新材料科技有限公司
地址：214400 江苏省无锡市江阴市周庄镇长寿云顾路83号
国籍：CN
代理机构：江阴大田知识产权代理事务所(普通合伙)
代理人：杨新勇
更多信息请下载全文后查看。
