大气污染控制工程课程设计模板一、课程设计目的和任务大气污染防治是当前环保领域的重点之一，为了加强学生对大气污染控制的理解，本课程旨在通过课程设计，提高学生的实践能力和应用能力，培养工程的人才。

任务如下：1.深入了解大气污染控制的基本理论和方法，掌握污染物排放和处理的相关知识；2.熟悉大气污染控制实验室中设备的使用和维护；3.在指导教师的辅导下，独立完成一份大气污染控制相关的课程设计，并且能够组织撰写相关的报告。

二、课程设计内容1. 课程设计题目本课程设计的题目为：大气污染控制颗粒物捕集技术及其应用。

2. 课程设计内容本次课程设计主要分为三个阶段：阶段一：理论探究实验课程开始前，需要学生们通过文献研究和调研，充分了解颗粒物的特征、来源及对环境和人体的影响，以及常规的颗粒物控制技术和装置的分类、原理及应用情况，同时了解电除尘技术及电极形式的基本理论和原理。

学生们应该在这个阶段撰写一份报告，以确保他们已经掌握必要的理论知识。

阶段二：电除尘实验学生们在这个阶段会学习并掌握电除尘技术的基本原理，掌握电极形式的与除尘器类型、除尘效能相关的特点，学习电除尘实验方法、实验步骤，实现具有长收尘时间和长寿命的除尘器的设计，安装，调试和运行，并进行效果测试等。

该部分实验执行在大气污染控制实验室。

阶段三：课程设计报告撰写在进行阶段二的实验后，学生们将分析实验结果，并在指导教师的指导下，撰写一份相关的课程设计报告。

报告的内容应该能够涵盖以下几个方面：•课程设计题目的和意义；•课程设计的目标和任务；•理论探究的相关文献研究综述；•阶段二电除尘实验的操作流程、实验结果及分析；•课程设计的和感想。

三、评分方法针对该课程设计，教师将采用以下的评分方法：评分项评分占比理论探究报告20%阶段二实验40%课程设计报告40%四、参考材料1.《大气污染控制工程》——熊志民，俞书第二版中国环境科学出版社2.《大气颗粒物污染治理技术》——魏徽川等化学工业出版社3.《颗粒物科技全书》——王文韬等化学工业出版社4.《电气除尘技术》——何可士上海交通大学出版社五、通过该课程设计，学生们可以在理论和实践的结合中，更加深入地了解大气污染治理的基本理论和技术方法，提高实践操作的能力和科研能力，同时加强了学生对环保领域的认识和贡献。

大气污染控制工程课程设计目录1. 总论 ................................................................................. 错误!未定义书签。

2. ****污染现状.................................................................. 错误!未定义书签。

3.工艺流程选择................................................................... 错误!未定义书签。

3.1 常见除尘技术原理 ............................................................. 错误!未定义书签。

3.2 除尘工艺流程选择 ............................................................ 错误!未定义书签。

3.3 管道系统设计 .................................................................... 错误!未定义书签。

4 工艺计算.............................................................................. 错误!未定义书签。

4.1 旋风除尘器设计 ................................................................. 错误!未定义书签。

4.2 袋式除尘器设计 ................................................................ 错误!未定义书签。

4.3管道设计............................................................................. 错误!未定义书签。

大气污染控制工程课程设计前言大气污染发展至今已超越国界，其危害遍及全球。

对全球大气的影响明显表现为三个方面：一是臭氧层破坏，二是酸雨腐蚀，三是全球气候变暖。

大气污染不仅破坏大气资源，而且对大气、水、生物等所有重要的环境要素造成损害，各种大气污染物是通过多种途径进入人体的，对人体的影响又是多方面的。

而且，其危害也是极为严重的。

大气污染还通过酸雨形式杀死土壤微生物，使土壤酸化，降低土壤肥力，危害了农作物和森林。

大气污染主要由人的活动造成,大气污染源主要有:工厂排放、汽车尾气、农垦烧荒、森林失火、炊烟(包括路边烧烤)、尘土（包括建筑工地）等。

因此废气的治理工程是环境保护的重要组成部分，是控制大气污染保护资源保护人群健康保证积极持续快速发展的关键环节。

本次课程设计所针对的燃煤电厂的大气污染物主要是颗粒污染物，而且排放量比较大所以必须通过有效的措施来进行处理，以免污染空气，影响人们的健康生活。

本次的课程设计重点在于除尘器与风机的选取。

采用了XDP-W-0.5型旋风除尘器和XDP-W-0.5型旋风除尘器，达到了除尘效率高，处理风量大，便于集中处理，设备造价低的目的，使除尘效果更佳。

关键字：大气污染 XDP-W-0.5型旋风除尘器风机目录前言 (1)一、设计原始资料 (3)1.1锅炉设备的主要参数 (3)1.2烟气密度 (3)1.3煤的工业分析值 (3)1.4应用基灰分 (3)1.5锅炉大气污染排放标准（GB13271-2001）二类区标准 (3)二、设计计算 (4)2.1燃煤锅炉排烟量及烟尘和二氧化硫浓度的计算 (4)2.2除尘器的选择 (5)2.3管径的选择 (6)2.4烟囱的设计 (7)2.5系统阻力的计算 (8)2.6风机的选择 (13)小结 (16)致谢 (17)参考文献 (18)附录 (19)一.设计原始资料1.1锅炉设备的主要参数（见表1）表1 锅炉设备的主要参数1.2烟气密度（标准状况下）：1.34㎏/3m空气含水（标准状况下）：0.01296㎏/3m烟气在锅炉出口的阻力：800Pa排烟中飞灰占煤中不可燃成分的比例：16%当地大气压；97.86KPa冬季室外空气温度：-1℃空气过剩系数：a=1.41.3煤的工业分析值：C=68%；H=4%；S=0.5%；N=1%；O=5%；A=14%；V=12%；水分=6%1.4应用基灰分：13.38%；应用基水分：16.32%；可燃基挥发分：41.98%；应用基低位发热量：6000cal/kg（由于媒质波动较大，要求除尘器适应性较好）1.5按锅炉大气污染排放标准（GB13271-2001）中二类区标准执行烟尘浓度排放标准（标准状况下）：200㎎/ 3mm二氧化硫排放标准（标准状况下）：900㎎/3净化系统布置场地在锅炉房北侧15米以内二.设计计算2.1燃煤锅炉排烟量及烟尘和二氧化硫浓度的计算 1.标准状态下理论空气量()O S H C Q a7.07.056.5867.176.4-++=' 4.76(1.8670.68 5.560.040.70.0050.70.05)aQ '=⨯⨯+⨯+⨯-⨯ =6.95)/(3kg m式中 C ，H ，S ，O —— 分别代表煤中各元素所含得质量分数 2.标准状态下理论烟气量N Q Q W H S C Q a a S8.079.0016.024.12.11)375.0(867.1+'+'++++='s Q 1.8670.680.3750.00511.20.040.016 6.95'=⨯+⨯+⨯+⨯+（） 0.79 6.950.80.01⨯+⨯ =7.41(kg m /3)式中aQ '—— 标准状态下理论空气量，3/m kg W-----煤中水分的质量分数，% N-----N 元素在煤中的质量分数，% 3.标准状态下实际烟气量)/()1(016.1Q 3s kg m Q a Q a s'-+'= 设计耗煤量=800100036524⨯⨯=91.32/kg h （）标准状态下烟气流量Q 应以h m /3计,因此,设计耗煤量⨯=s Q Q37.41 1.016(1.41) 6.9510.23/Q m kg =+⨯-⨯=（）设计耗煤量⨯=s Q Q =10.23×91.32=934(h m /3) 式中a-----空气过量系数（如表2所示）s Q '------标准状态下理论烟气量,kg m /3aQ '------标准状态下理论空气量,kg m /3 4.烟气含尘浓度 )m /kg (Q Ad C 3ssh •=330.160.15C 2.2010(/)10.23kg m -⨯==⨯332.2010(/)mg m =⨯ 式中sh d -------排烟中飞灰占煤中不可燃成分的质量分数,% A -------煤中不可燃成分的含量,% s Q ------标准状态下实际烟气量, kg m /3 5.标准状态下烟气中二氧化硫浓度的计算 )/(102362m mg Q SC sso ⨯= 26so 20.005C 1010.23⨯=⨯339.7810(/)mg m =⨯ 式中S------煤中硫的质量分数s Q ------标准状态下燃煤产生的实际烟气量,(kg m /3) 2.2除尘器的选择 1.除尘效率1100%sC C=-⨯η（） 32001)100%90.9%2.2010=-⨯=⨯η（ 式中C------标准状态下烟气含尘浓度, 3/m mgs C ------标准状态下锅炉烟尘排放标准中规定值, 3/m mg2.除尘器的选择工作状况下烟气流量 )h /m (TT Q Q 3'=' 3934(273150)Q 1447.50/273m h ⨯+'==（）式中Q-----标准状态下烟气流量,3m /hT '-----工况下烟气温度,KT------标准状态下温度,273K则烟气流速为31447.500.402(/)36003600Q m s '== 所选的除尘器的烟气量应大于3Q 1447.50/m h '= 选择XDP-W-0.5型旋风除尘器。

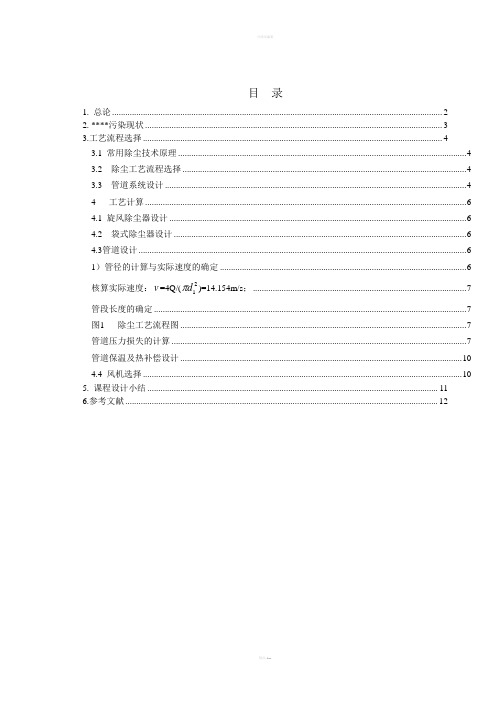

目录1. 总论 (2)2. ****污染现状 (3)3.工艺流程选择 (4)3.1 常用除尘技术原理 (4)3.2 除尘工艺流程选择 (4)3.3 管道系统设计 (4)4 工艺计算 (6)4.1 旋风除尘器设计 (6)4.2 袋式除尘器设计 (6)4.3管道设计 (6)1）管径的计算与实际速度的确定 (6)d )=14.154m/s； (7)核算实际速度：v=4Q/(21管段长度的确定 (7)图1 除尘工艺流程图 (7)管道压力损失的计算 (7)管道保温及热补偿设计 (10)4.4 风机选择 (10)5. 课程设计小结 (11)6.参考文献 (12)1. 总论进入改革开放以来，中国的经济在三十年来飞速发展，目前已经成为世界第二大经济体。

然而，不论是西方媒体的各种赞誉还是“中国威胁论”的炒作，都掩盖不了一个中国现在日益突显的事实：飞速发展经济的同时，却忽略了对环境的保护，只追求利益的增长。

然而，金钱的光芒不能掩盖日益严重的环境污染问题，为追求经济效益而忽略对环境的破坏，与我们所坚持的可持续发展相违背，不利于当今社会，更不利于子孙后代的发展。

因此，为了我们的地球，为了我们的子孙后代能生活在蔚蓝的天空下，我们更应该保护环境，发展绿色经济。

当今经济高速发展，冶金等重工业企业的生产水平不断提高，不论是产量还是效率都与以前有了翻天覆地的变化。

面对技术进步带来的可观的经济效益，我们不能忽略冶炼过程中烟气颗粒物带给我们的污染。

排放到大气中的颗粒物，对人体有很大的危害，粒径小于10微米的颗粒物可以随呼吸进入肺部并沉积，长期大量吸入，会引起呼吸系统疾病，如引起肺组织慢性纤维化，导致肺心病引起慢性支气管炎、慢性鼻咽炎等一系列病变，并加重已有的呼吸系统疾病。

另外，粉尘还可能成为化学反应的催化剂，引发大气中化学物质的反应，产生光化学烟雾等污染，对人体健康产生危害。

为了人类健康和环境清洁，人们设计了除尘器来解决粉尘颗粒物的污染。

《大气污染控制》课程设计报告系别：城市建设系专业班级：环境工程0801班学生姓名：指导教师：郑莹（课程设计时间：2011年6月27日——2011年7月1日）华中科技大学武昌分校目录1．课程设计目的..................................... 错误!未定义书签。

2．课程设计题目描述和要求........................... 错误!未定义书签。

3．课程设计报告内容................................. 错误!未定义书签。

3.1前言............................................ 错误!未定义书签。

3.2除尘系统设计.................................... 错误!未定义书签。

3.3集气罩设计...................................... 错误!未定义书签。

3.4旋风除尘器设计.................................. 错误!未定义书签。

3.5烟囱的设计...................................... 错误!未定义书签。

4总结.............................................. 错误!未定义书签。

1．课程设计目的《大气污染控制》课程设计是环境工程专业本科生的主干专业课程设计课。

通过课程设计进一步消化和巩固本课程所学的内容，并使所学的知识系统化，培养运用所学理论知识进行净化系统设计的初步能力。

通过设计，了解工程设计的内容、方法及步骤，培养确定大气污染控制系统的设计方案、进行设计计算、绘制工程图、使用技术资料、编写设计说明书的能力。

2．课程设计题目描述和要求设计基础资料如下：（1）打磨机本打磨车间打磨的是铝件，共有两种型号的打磨机：A型与B型。

大气污染控制工程课程设计任务书大气污染控制工程课程设计任务书一、任务背景随着工业化、城市化进程的加快，大气污染问题越来越严重，已成为全球关注的重点环境问题之一。

大气污染控制工程作为一门前沿技术，以有效地治理和控制大气污染为目标，具有极其重要的意义。

为了提高大学生对大气污染控制工程的认知和理解，本次课程设计将针对大气污染控制工程进行探讨，了解大气污染控制工程的基础理论、技术应用和实际操作，进而掌握相应的实践操作技能。

二、任务目标本次课程设计主要目标如下：1.了解大气污染控制工程的基础理论、技术应用和实际操作。

2.掌握各种大气污染控制工程的设计和运行原理。

3.熟悉大气污染控制工程的实践操作技能。

4.通过课程设计，提高学生对大气污染控制工程的综合性应用能力。

三、任务内容1.大气污染控制工程概述利用课堂讲解、分组讨论、调研报告等形式，了解大气污染控制工程的概述，包括大气污染概念、通用大气污染控制技术和大气污染控制技术的分类等方面。

2.大气污染物的性质和特征结合实验操作、课堂讲解、研究报告等形式，认识大气污染物的性质、来源和特征，探讨污染物的生成机理及污染物的影响。

3.大气污染治理技术和应用利用组内小组讨论、实验操作和数学模拟技术，了解大气污染治理技术和应用，包括大气监测、大气污染源排放标准和大气污染控制技术等方面。

更具体地，学生需要了解大气污染预防措施、大气污染防治政策和技术成果，并选择一个例子，进行实验操作、数据分析和技术应用研究。

4.大气污染控制程序的模拟和优化设计通过实验操作和模拟技术，模拟和分析大气污染控制程序，并进行优化设计，提高大气污染控制效果和经济效益。

五、作业要求1.按照学科规律和任务要求，按时完成课程设计任务。

2.在课程设计完结后，结合实验数据和研究报告，撰写课程设计论文，论文内容应包括：（1）课程设计要求与目标。

（2）课程设计的理论依据和研究方法。

（3）课程设计的实际操作步骤和过程。

大气污染控制工程课程设计题目名称： GZ市燃煤采暖锅炉房烟气除尘系统院（系）：化工学院专业班级：环工11101 学生姓名：鲁文龙学号： 201102859 指导教师：谢芳琴时间： 2014/10/11目录前言 (Ⅰ)课程设计任务书....................... (Ⅱ)课程设计说明书 (1)1烟气量、烟尘和二氧化硫浓度的计算 (3)2除尘器的选择 (4)3确定除尘器、风机和烟囱的位置及管道的布置 (5)4烟囱的设计 (6)5系统阻力的计算 (7)6风机和电机的选择及计算 (10)7系统烟气温度的变化 (12)8主要参考书目 (13)小结 (13)附图 (14)致谢 (16)前言1.1设计目的通过设计进一步消化和巩固本能课程所学内容，并使所学的知识系统化，培养运用所学理论知识进行净化系统设计的初步能力。

通过设计，了解工程设计的内容、方法及步骤，培养确定大气污染控制系统的设计方案、进行设计计算、绘制工程图、使用技术资料、编写设计说明书的能力。

1.2设计任务GZ市燃煤采暖锅炉房烟气除尘系统。

1.2设计依据及原则执行标准：广东省地方标准《锅炉大气污染物排放标准》DB44765-2010中A类区标准1.3锅炉房基本概况锅炉型号：SZL4-13型，共4台（2.8MW*4）设计耗煤量：600kg/h（台）排烟温度：180°C烟气密度（标准状态下）：1.34kg/m3空气过剩系数：a=1.5排烟中飞灰占煤中不可燃成分的比例：18%烟气在锅炉出口前阻力：750 Pa当地大气压：98 Pa冬季室外空气温度：-3°C空气含水（标准状态下）按0.0129kg/m3设空气含湿量=12.93g/m3烟气其他性质按空气计算煤的工业分析值：CY=68% HY=4% SY=1% OY=5%NY=1% WY=6% AY=15% VY=13%按锅炉大气污染物排放标准（GB13271-2001）中二类区标准执行。

大气污染控制工程课程设计简介大气污染是当前全球环境问题中，影响人类健康和环境品质的主要问题之一。

为了控制大气污染，大气污染控制工程课程设计应运而生。

本文将从课程设计的意义、工程设计的流程和技术选择三个方面进行介绍和探讨。

课程设计的意义近年来，大气污染问题引起了国际社会的高度重视。

为应对这一问题，各国政府纷纷出台了相关政策和措施。

而大气污染控制工程作为一门专业课程，不仅具有理论研究的价值，还具有较强的实用性和社会价值。

通过大气污染控制工程课程设计的学习，学生可以了解大气污染控制的基本概念和工程原理，并掌握相关的工程设计和运营管理知识。

同时，课程设计还能促进学生的创新能力和实践能力的培养，为学生将来从事大气污染控制工作打下基础。

工程设计的流程确定设计目标在进行大气污染控制工程设计之前，首先要明确设计目标。

设计目标包括控制的污染物种类、控制的程度和控制的成本等要素，这些要素共同构成了设计目标的综合考虑因素。

通过明确设计目标，可以为后续的工程设计提供依据。

制定方案在明确设计目标之后，接下来就是制定大气污染控制的具体方案。

制定方案时需要考虑技术的可行性、经济的可行性和社会的可持续性等问题。

根据设计目标的要求，结合已有的技术和经验，制定一个符合实际情况的方案。

进行工程设计在制定出方案之后，就要开始进行具体的工程设计。

工程设计包括工程细节的设计、运营管理的预计、以及实施方案的编制等。

要保证设计的完整性和正确性，需要进行严谨的计算和模拟分析。

同时，工程设计也需要与各种法规的要求相协调，确保工程符合规范和标准。

实施工程在完成工程设计之后，就是实施工程的过程。

实施工程需要有一个明确的计划和过程控制，必须要对各种因素进行全面的考虑，才能确保工程质量和安全。

实施工程时需要特别关注施工过程中的环保、安全问题等，同时要保证工期和成本的控制。

进行检测和评估在完成工程实施之后，应当进行检测和评估工作。

检测和评估的目的在于检查工程实施情况是否符合预期效果，并评估工程的实施成果和经济效益。

【前言】人类不仅能适应自然环境，而且还能开发利用自然资源，改造自然环境。

随着人们生活水平的日益提高，工农业排放大量的有毒有害物质，由此产生了对环境有危害的固体废物、污水、废气等。

大气污染随着产业革命的兴起，现代工业的发展，城市人口密集，煤炭和石油燃料的迅猛增长产生的，目前，大气污染已经变成了一个全球性的问题，主要有温室效应、臭氧层破坏和酸雨。

而大气污染可以说主要是人类活动造成的，大气污染对人体的舒适、健康的危害包括对人体的正常生活和生理的影响，大气污染已经直接影响到人们的身体健康。

大气污染物只要分为颗粒态污染物和气太污染物。

贵州省拥有丰富的煤炭资源，因此燃煤在工业与生活中均占有重要的地位。

由电厂燃煤、锅炉取暖燃煤、生活取暖燃煤等造成的大气颗粒物污染非常严重。

因此对于燃煤烟气除尘系统的优化设计尤为重要。

故我们将用科学的方法选用合适的装置设计脱硫除尘系统。

【关键字】大气污染颗粒物 SO2 袋式除尘器一．设计原始资料1.锅炉设备数量：2台燃煤量：（0.6t/h）空气及烟气参数（标准状况）：空气含水：0.013Kg/m3烟气密度：1.34Kg/m3排烟温度：150o C当地大气压力：98KPa烟气在锅炉出口前阻力：799Pa空气过剩系数：1.4飞灰占煤中不可燃成分比例：0.152.煤的工业及元素分析值：C=0.75。

H=0.04。

O=0.04。

S=0.02。

N=0.01:A=0.14，3、此锅炉大气污染物排放按GB13271-2001中的二类区二时段标准执行：烟尘浓度排放标准（标准状况）200mg/m3SO2浓度排放标准（标准状况）900mg/m34.脱硫除尘系统布置在锅炉房北侧15M内二、除尘设计2.1燃煤锅炉排烟量及烟尘和SO2浓度的计算（1）煤成分分析及计算：以1000g为标准成分质量/g物质的量 /mol产物物质的量/mol消耗O2物质的量表一设计参数值（2）标准状态下理论需氧量为：62.5+0.625+10-1.25=71.875mol/Kg煤标准状态下理论空气量为：71.875×4.78=343.5625m N/Kg煤即：V a o=343.5625×22.4/1000=7.6958m N3/Kg煤（3）标准状态下理论烟气量为：62.5+0.625+(20+0.013×7.6958×1000/18)+(71.875×3.78+0.3571)=335.1696mol/Kg煤即：V fg0=335.1696×22.4/1000=7.5078m N3/Kg煤（4）标准状态下实际烟气量为：V fg=V fg0+V a0(α-1)=8.019+7.5078×(1.4-1)=11.10m N3/Kg煤（5）标准状态下锅炉烟气流量Q；单位：m3/h Q=V fg×设计燃煤量=11.10×600×2=13320m3/h（6）标准状态下烟气含尘浓度：C=m A/V fg=190×0.15×1000/11.1=2568mg/m N3m A─飞灰的质量；V fg─标准状态下实际烟气量(7)标准状态下烟气含SO2浓度计算：C SO2=m SO2/V fg=0.625×64×1000/11.1=3604 mg/m N3m SO2─烟气中二氧化硫的质量；V fg─标准状态下实际烟气量2.2除尘效果：（1）除尘效率：η颗粒=1-C s/C=1-200/2568=0.9221脱硫效率：ηSO2=1-900/3604=0.2503（2）除尘器工作状况工况下的烟气流量Q1=QT s P/(TP s)=13320×(273.15+150)x101.325/(273.15 ) =21335m3/h烟气流速为Q/3600=21335/3600=5.926m3/s 选择：脉冲袋式除尘器、文丘里洗涤器脱硫烟囱：（1）因为资料不足，无法计算。

第一章概述第一节设计任务题目、目的和要求1.1设计题目某燃煤采暖锅炉房烟气除尘系统设计（振动炉排式链条炉+强制送风+600kg/h）。

1.2设计目的通过课程设计进一步消化和巩固本能课程所学内容，并使所学的知识系统化，培养运用所学理论知识进行净化系统设计的初步能力。

通过设计，了解工程设计的内容、方法及步骤，培养学生确定大气污染控制系统的设计方案、进行设计计算、绘制工程图、使用技术资料、编写设计说明书的能力。

1.3 设计内容和要求1．燃煤锅炉排烟量及烟尘和二氧化硫浓度的计算。

净化系统布置区域(距锅炉房15m以内)2．净化系统设计方案的分析确定。

3．除尘器的比较和选择：确定除尘器类型、型号及规格，并确定其主要运行参数。

4．管网布置及计算：确定各装置的位置及管道布置。

并计算各管段的管径、长度、烟囱高度和出口内径以及系统总阻力。

5．风机及电机的选择设计：根据净化系统所处理烟气量、烟气温度、系统总阻力等计算选择风机种类、型号及电动机的种类、型号和功率。

第二节设计依据2.1大气质量标准当地大气质量执行《大气环境质量标准》“GB13271-2001”中的二级标准。

2.2 烟尘排放浓度执行《大气环境质量标准》“GB13271-2001”中的二级标准。

本标准按锅炉建成使用年限分为两个阶段，执行不同的大气污染物排放标准：Ⅰ时段：2000年12月31日前建成使用的锅炉。

Ⅱ时段：2001年1月1日起建成使用的锅炉（含在Ⅰ时段立项未建成或未运行使用的锅炉、建成使用锅炉中需要扩建、改建的锅炉）见表1。

表1 燃煤锅炉烟尘初始排放浓度和烟气黑度限值锅炉类别适用区域烟尘排放浓度（3mg m）烟气黑度（林格曼黑度，级）Ⅰ时段Ⅱ时段燃煤锅炉自然通风锅炉（0.7(1)MW t h）一类区100 801二、三类区150 120 其他锅炉一类区100 801二类区250 200三类区350 2502.3锅炉烟囱高度应根据锅炉房总设计确定新建锅炉烟囱周围半径200m的距离内有建筑物时，烟囱高度应高出最高建筑物3m以上，达不到此要求时，锅炉烟尘排放浓度限值及黑度按“GB13271-2001”中的二类区域的浓度标准执行。
