编号: Q/×××
××变电站35kV××真空断路器交接试验作业指导书
(范本)
编写：年月日
审核：年月日
批准：年月日
试验负责人：
试验日期年月日时至年月日时
××供电公司×××
第 1 页共14 页
1适用范围
本作业指导书适用于××变电站35kV×××真空断路器现场交接试验。
2引用文件
GB 1984--1989 交流高压断路器
GB 50150--1991 电气装置安装工程电气设备交接试验标准JB 3855--1996 3.6～40.5kV户内交流高压真空断路器
3试验前准备工作安排
3.1准备工作安排
3．2人员要求
3．3仪器仪表和工具
3．4危险点分析
3．5安全措施
3．6试验分工
4 试验程序4．1开工
4．2试验项目和操作标准
4．3竣工
5 试验总结
6 作业指导书执行情况评估
7附录
a.试验接线图：
图1合、分闸时间及同期性试验接线图图2 工频耐压试验接线图
图中：T
y
调压器；T 试验变压器；R 限流电阻；r 球隙保护电阻
G 球间隙；Cx 被试品；C
1、C
2
电容分压器；V 电压表
b.试验记录：。
××变电站××kV××电容器(串并联、集合式)间隔试验作业指导书批准：年月日审核：年月日编写：年月日试验负责人：试验日期：年月日时至年月日时××供电公司××××班1 适用范围本作业指导书仅适用于××变电站35kV 及以下××电容器（串并联、集合式）间隔交接验收试验标准化作业,大修后、预防性、必要时的试验可以参照本作业指导书进行修编,保留必要的试验项目即可。
2、引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。
本作业指导书发布时,所有版本均为有效。
所有标准及技术资料都会被修订,使用本作业指导书时应探讨使用下列标准及技术资料最新版本的可能性。
国家电网公司电力安全工作规程（变电站和发电厂电气部分）（试行）及修改说明国家电网安监[2005]255号电业安全工作规程（热力和机械）电安生[1994]227号安全生产工作规定国家电网总[2003]407号电力设备预防性试验规程 DL/T 596-1996安徽电网电力设备预防性试验规程（试行）电生[2005]255号局部放电试验 GB/T 7354—2003电气装置安装工程电气设备交接试验标准 GB 50150 –1991安徽电网并联电容器组管理规定[2005]63号试验仪器使用说明书3、试验前准备工作安排3.1 准备工作安排3.2 人员要求3.3 仪器仪表和工具3.4 危险点分析3.5 人员分工4 试验程序4.1 开工4.3 竣工5 试验总结6 作业指导书执行情况评估7 附录试验记录。
1.目的：2.为了保证**电厂二期工程（2×900MW）#6标段变压器设备安装的施工质量, 检验变压器安装质量和设备质量符合有关规程规定, 保证变压器安全投运。
适用范围:适用于**电厂二期工程（2×900MW）#6标段主变压器交接试验。
2.1.编制依据:2.2.SIEMENS 施工图纸及安装手册2.3.《电力建设安全工作规程》（火力发电厂部分）2.4.《电气装置安装工程电气设备交接试验标准》（GB50150—91）2.5.试验项目:2.6.测量绕组连同套管的直流电阻。
2.7.检查所有分接头的变压比和变压器的接线组别。
2.8.测量绕组连同套管的绝缘电阻、吸收比和极化指数。
2.9.测量绕组连同套管的介质损耗角正切值tgδ。
2.10.测量绕组连同套管的直流泄漏电流。
2.11.测量铁芯和夹件对外壳的绝缘电阻。
2.12.高压套管试验。
2.13.绝缘油试验。
2.14.检查相位。
2.15.试验人员:2.16.试验负责人一名。
2.17.试验人员三名。
2.18.试验条件:2.19.变压器本体及铁芯接地施工完毕。
2.20.变压器本体及其附件均安装结束, 并经质检验收合格。
2.21.变压器本体及分接头切换开关已注油至运行油位, 且静置20小时以上。
2.22.变压器附近的有关沟道施工完毕, 现场已清理平整。
2.23.变压器技术文件和出厂试验报告齐全。
3.当变压器处于真空状态下时, 禁止任何试验测试。
4.试验方案: 见附图一。
4.1.试验方法:4.1.1.测量绕组连同套管的直流电阻:试验接线:微欧快速测量仪被测绕组测试直流电阻接线图4.1.2.试验仪器: 微欧快速测量仪17.试验步骤:18.检查试验接线。
19.测量高压绕组在各分接位置的直流电阻。
20.测量低压绕组直流电阻。
21.记录数据同时记录变压器的上层油温。
23.相间的最大不平衡率小于2%。
24.换算到同一温度下, 与出厂值比较相应变化小于2%。

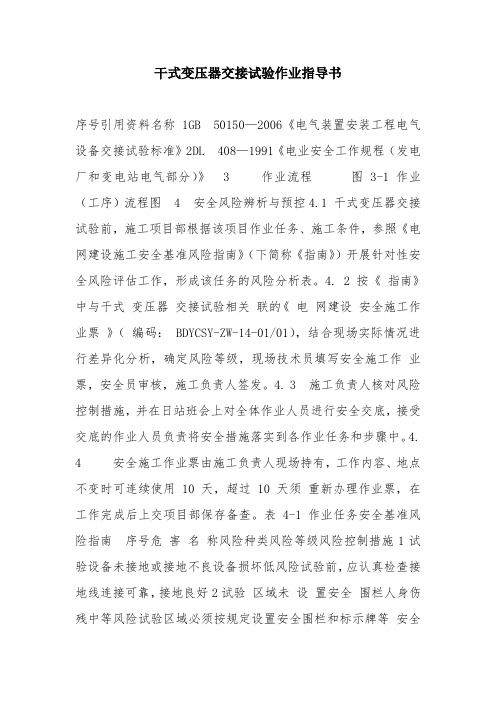

干式变压器交接试验作业指导书序号引用资料名称1GB50150—2006《电气装置安装工程电气设备交接试验标准》2DL408—1991《电业安全工作规程（发电厂和变电站电气部分）》3作业流程图 3-1 作业（工序）流程图4安全风险辨析与预控4.1 干式变压器交接试验前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。
4. 2 按《指南》中与干式变压器交接试验相关联的《电网建设安全施工作业票》（编码： BDYCSY-ZW-14-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。
4. 3施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4. 4安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用 10 天，超过 10 天须重新办理作业票，在工作完成后上交项目部保存备查。
表 4-1 作业任务安全基准风险指南序号危害名称风险种类风险等级风险控制措施1试验设备未接地或接地不良设备损坏低风险试验前，应认真检查接地线连接可靠，接地良好2试验区域未设置安全围栏人身伤残中等风险试验区域必须按规定设置安全围栏和标示牌等安全措施，并安排专人进行监护3引接试验电源时触电人身伤亡高风险严格执行电气工作票，落实各项安全措施，加强监护4试验电源不稳定设备损坏中等风险试验前应用仪器测量电源电压，确保符合试验要求5试验设备吊装时安全防护措施不完善设备损坏高风险吊装时工作人员必须持证上岗、专人指挥吊装6高压试验过程中防范措施不到位人身伤残高风险试验开始时，应通知附近作业人员，并设置安全围栏，派专人把守；操作人员应大声告知各在场人员，得到回应“可以开始”后方可升压，如有异常应立即断电7登高作业安全防护措施不完善人身伤残高风险使用高空平台车、梯子登高接线，如必须作业人员登高作业时，需正确使用安全带，穿胶鞋8高压试验过程中发生电压反击设备损坏中等风险严格按照规定流程操作9攀爬瓷件设备损坏中等风险作业人员攀爬瓷件时需佩戴安全带，穿胶鞋。

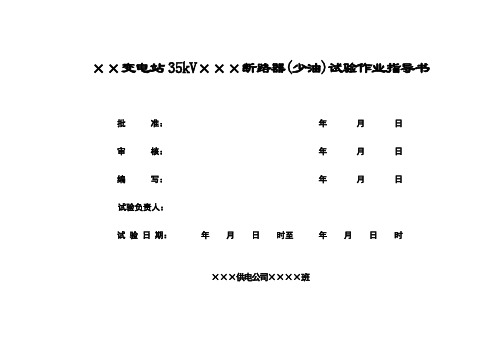

××变电站35kV×××断路器(少油)试验作业指导书批准：年月日审核：年月日编写：年月日试验负责人：试验日期：年月日时至年月日时×××供电公司××××班1适用范围本作业指导书仅适用于××变电站35kV及以下×××断路器（少油）预防性试验标准化作业,大修后、预防性、必要时的试验可以参照本作业指导书进行修编,保留必要的试验项目即可。
2引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。
本作业指导书发布时,所有版本均为有效。
所有标准及技术资料都会被修订,使用本作业指导书时应探讨使用下列标准及技术资料最新版本的可能性。
国家电网公司电力安全工作规程（变电站和发电厂电气部分）（试行）及修改说明国家电网安监[2005]255号电业安全工作规程（热力和机械）电安生[1994]227号安全生产工作规定国家电网总[2003]407号电力设备预防性试验规程 DL/T 596-1996安徽电网电力设备预防性试验规程（试行）电生[2005]255号电气装臵安装工程电气设备交接试验标准 GB 50150-91高压开关设备常温下的机械试验 GB/T 3309--1989试验仪器使用说明书3试验前准备工作安排3.1准备工作安排3.2 人员要求3.3 仪器仪表和工具3．4危险点分析3.5 人员分工4 试验程序4.1 开工4.2 试验项目和操作标准4.3 竣工5 试验总结6 作业指导书执行情况评估7附录试验记录：。
变压器保护装置试验标准化作业指导书（试行）一、适用范围本作业指导书适应于电力变压器保护装置的交接、预防性试验。
二、引用的标准和规程GB/T 14285-1993《继电保护和安全自动装置技术规程》DL-408-91 《电业安全工作规程》（发电厂和变电所电气部分）DL/T 587-1996 《微机继电保护装置运行管理规程》DL/T 478-2001 《静态继电保护及安全自动装置通用技术条件》DL/T 770-2001 《微机变压器保护装置通用技术条件》三、试验仪器、仪表及材料1.试验所需仪器及仪表：2. 试验所需资料及材料：四、作业准备1.人员准备1.1 工作班人员应由至少两人组成。
1.2 工作班人员应为通过考核合格的继电保护人员。
1.3 工作班人员应精神状态良好，应触电急救；无妨碍工作的疾病。
1.4 工作负责人应熟练掌握微机型变压器保护装置的检验知识，并具有相关的工作经验。
1.5 工作班人员均应在工作前熟悉相关图纸资料和保护装置。
2. 工作前的准备2.1 开班前会，工作负责人向工作班人员详细交待工作地点、工作内容、工作时间、所布置安全措施，并到工作现场落实安全措施布置情况。
2.2 针对危险点分析中的危险点认真落实预防措施。
五、安全措施1．保证安全的组织措施1.1 正确履行工作票制度：填写第一种工作票一式两份，内容应正确清晰。
开工前，所有安全措施应一次做完，并由工作许可人会同工作负责人检查现场的安全措施。
工作负责人、工作许可人任何一方不得擅自变更安全措施。
工作在有效期内未完成的，应办理延期手续。
1.2 正确履行工作监护制度：完成工作许可手续后，工作负责人应向工作班人员交待现场安全措施、注意事项，填写二次设备及回路工作安全技术措施单，认真落实二次设备及回路工作安全技术措施单中所列的安全技术措施。
工作负责人必须始终在工作现场，对工作班人员的安全进行认真监护，若工作负责人因故必须离开工作地点，应指定能胜任工作的人员临时代替；若工作负责人离开时间长，应由工作票签发人变更新工作负责人，两工作负责人应做好必要的交接。
精心整理35KV 变电站高压预防性试验作业指导书编写：________________ ______年______月______日审核：________________ ______年______月______日批准：________________ ______年______月______日________________ ______年______月______日作业负责人：作业时间：年月日时至年月日时目录1 范围.................................................................................. ..................................................................................... .. (2)2 工期安排.................................................................................. ..................................................................................... (2)3 作业准备阶段.................................................................................. ..................................................................................... . (3)3.1 准备工作.................................................................................. ..................................................................................... .. (3)3.2 危险点分析及安全控制措施.................................................................................. .....................................................................................33.3 人员分工.................................................................................. ..................................................................................... .. (4)4 作业阶段.................................................................................. ..................................................................................... (4)4.1 开工.................................................................................. ..................................................................................... . (4)4.2 确认危险点及安全措施.................................................................................. ..................................................................................... (4)4.3 工器具.................................................................................. ..................................................................................... (5)4.4 作业流程及试验标准.................................................................................. ..................................................................................... (6)4.5 竣工.................................................................................. ..................................................................................... . (11)5 结束阶段.................................................................................. ..................................................................................... (12)6 附件...................................................................... ........................................................................ ........................................................................ (12)1 范围本指导书适用于35KV变电站高压预防性试验全部校验。
Q/GZDW贵州电网公司企业标准Q/GZDW xxxx-200935kVSF6断路器交接试验作业指导书范本2009-**-** 发布2009-**-** 实施贵州电网公司发布■ 夕■_刖旨为使工作或作业活动有章可循,使工作（作业）安全风险和过程控制规范化，保证全过程安全和质量，根据南方电网公司生[2008]19号关于印发《作业指导书编本范本用于指导写导则》的通知要求，贵州电网公司组织编写了«35kV SF6断路器交接试验作业指导书范本》z和规范贵州电网公司系统编写35kV SF6断路器交接试验作业指导书，同时作为相关专业人员学习与培训资料。
本范本由贵州电网公司生产技术部提出、归口。
本范本主要编写单位:贵阳供电局本范本主要编写人：何愈杰本范本主要审核人:孙建江田维国丁恒洪陈忠雷赖罗彬朱宇本范本通过贵州电网公司标准化委员会批准，自颁布之日起实施。
执行中的问题和意见，请及时向贵州电网公司生产技术部反馈。
目次前言....................................... I1范围 (1)2规范性引用文件 (1)3支持文件 (1)4术语和定义 (1)5安全及预控措施 (2)6作业准备 (3)6.1人员要求 (3)6.2交扌蹴验工器具准备 (4)7作业周期 (4)8工期定额 (4)9设备主要参数 (5)10作业流程 (5)11作业项目、工艺要求、质量标准 (6)12作业中可能出现的主要异常现象及对策 (7)13作业后的验收和交接 (6)14附录 (6)35kV SF6断路器交接试验作业指导书范本1范围本范本适用于贵州电网公司35kV SF6断路器交接试验工作。
2规范性引用文件下列标准、规程及技术资料所包含的条文，通过在本范本中引用，而构成为作业导则的条文。
本书出版时,所有标准都会被修订”适用本书的各方”应探讨适用标准最新版本的可能性。
ISO 14001-1996环境管理体系规范及使用指南ISO 9000-2000质量管理体系基础和术语ISO 9001-2000质量管理体系要求GB/T 1.1-2000《标准化工作导则第1部分：标准的结构和编写规则》GBfT 28001 -2001职业健康安全管理体系规范GB 50150-2006《电气装置安装工程电气设备交接试验标准》DL 408-1991《电业安全工作规程》(发电厂和变电所电气部分)D1ZT 600-2001《电力行业标准编写基本规定》Q/CSG 1 00()4-2()()4《电气工作票技术规范》(发电、变电部分)3支持文件3.1厂家的资料3.2《高压电气设备试验方法》(第二版)4术语和定义4.1合闸时间：是指处于分闸位置的断路器,从合闸回路通电起到所有极触头都接触瞬间为止的时间间隔。
35kV油浸式站用变压器小修作业指导书1.目的1.1规范我局变压器专业现场检修作业行为，规范现场人员检修作业方式、方法和安全措施，提高现场检修作业安全水平，保证现场检修工作质量，提高工作效率。
1.2进一步加强变压器专业现场检修作业的指导、管理、监督，做到检修试验工作规范化、标准化。
2.范围本指导书适用于我局35kV油浸式站用变压器的小修现场作业。
3.职责3.1工作负责人3.1.1监护现场作业人员的安全；3.1.2对该检修作业结果进行审核、负责；3.1.3工作票的开工、终结办理；3.1.4施工结束后检修记录填写完整；3.1.5检修作业后检修报告的撰写。
3.2现场作业人员3.2.1自觉遵守《安规》及现场安全规定，互相关心作业安全。
3.2.2负责设备的拆接线，并认真核对。
3.2.3认真按相关规程的要求进行检定，对检测试验中发现的问题及时向工作负责人反馈，并协助工作负责人进行分析、判断。
3.3数据记录人3.3.1负责现场检修数据的记录。
3.3.2对现场检修数据的真实性负责。
4. 工作程序4.1施工前作业准备及条件要求4.1.4作业施工环境条件要求4.1.4.1天气情况要求无雨。
4.1.4.2室外湿度要求90％以下。
4.2作业配备要求4.2.1绝缘梯要求有防滑装置。
4.2.2安全带要求有双保险配置。
5.现场作业的安全、防护措施5.1作业需求的设备停电具体范围5.1.1变压器本体转检修：断开变压器两侧的开关、刀闸、对应的操作电源并取下二次侧熔丝。
5.1.2变压器本体包括各侧引线视为停电具体范围。
5.2设备接地措施具体要求5.2.1要求在变压器各侧引线装设接地线，并要求接触良好。
5.2.2要求设备外壳必须可靠接地。
5.3作业现场的临时遮栏、围网设备要求5.3.1要求相邻间隔带电部分一律用临时遮栏或围网围起来。
5.3.2要求在用临时遮栏或围网时，要有指定检修作业人员出入的口径及通道，若影响检修作业人员进出的话，工作负责人应向工作许可人提出，并作调整，方可作业。
35千伏陶家宫变增容扩建工程安装作业指导书（电气部分）35千伏陶家宫变增容扩建工程项目部2014年2月1 施工组织1.1 施工单位：哈密电力实业开发总公司1.2 项目负责人：徐光强，全面负责现场施工、安全工作。
1.3 施工负责人：杜朝胜，负责设备安装、调试施工工作，同时对现场安全工作进行监督。
1.4 设备安装负责人：王振中，负责设备安装施工工作，同时对现场安全工作进行监督。
1.5 调试负责人：曾明林，负责设备调试施工工作，同时对现场安全工作进行监督。
1.6 安全员：王义睿，负责施工用具安全检查和现场安全措施的落实、检查，在施工过程中负安全监督责任。
1.7 工作成员：在施工负责人和工作负责人的指挥下进行设备安装、调试工作。
2 工程内容：2.1新增主控室；2.2新增10千伏分端间隔；2.3新增35千伏进线间隔；2.4新增2#主变1台；2.5新增电容器2组；2.6新增10千伏出线间隔。
3现场作业要求：3.1人员资质和要求人员资质：经过《电业安全工作规程》培训和考试合格，通过技能鉴定并取得相应专业技术等级证书。
3.2人员要求工作业人员应熟悉掌握本手册作业程序，必须严格执行作业手册和工序卡。
工负责人应为本专业的高级工及以上人员。
施工作业人员应具备基本电力系统知识，并熟悉相应电力设备安装工作程序及工艺要求。
进入作业现场工作人员必须穿戴合格的安全防护用品，着装整洁规范。
施工作业人员都有责任自觉执行作业手册和工序卡，并互相监督执行。
外协施工队伍必须具备相关施工资质和安全资质，并在西安高压供电局备案。
参加作业人员必须精神饱满，且身体状况良好。
3.3现场作业原则坚持按照施工图进行施工、按“验收规范”验收管理的原则。
坚持“安全第一、预防为主”，超前管理、超前控制的原则。
持全过程管理、全过程控制的原则。
召开班前会进行两交底，明确人员分工，明确工作的技术要求和危险点，工作人员签名。
检查工器具是否合格齐全，电动工器具外壳应接地，电缆线有无破损，现场消防器具是否配备。
瓮安供电局
35kV级变压器
交接试验
现场作业指导书
作业编号：
编 制：
审 批：
瓮安供电局
1
作业班组 作业负责人
作业人员
作业开工时间
作业结束时间
1 设备基础信息
设备型号 安装位置
生产厂家 投运日期
出厂编号 出厂日期
技术资料
序号 名称 单位 数量 是否齐备、合格（√）
1 预防性试验规程GB50150-2006 本
2 空白试验表格 份
3 设备出产技术资料 份
2 作业准备
2.1 人员分工情况
序号 项目 人数 姓 名 备注
1 现场勘查
2 仪器仪表准备
3 技术资料准备
4 工具准备
5 材料准备
6 其它
„ „„ „ „„ „„
2.2 仪器仪表
序号 名称 规格型号 单位 数量 是否齐备、合格（√）
1 万用表 块
2 温湿度计 块
3 试验变压器 台
4 试验操作箱 台
5 变比测试仪 台
6 直流电阻测试仪 台
7 兆欧表 块
2.3 工器具
序号 名称 规格 单位 数量
核对打（√）
瓮安供电局
2
1 个人工具 扳手、夹钳、电工刀、锤子、工具包或工具套 套
2 线箱 线箱里面有各种颜色绝缘导线 个
3 绝缘支架 台
4 围栏 副
5 标示牌 块
6 安全帽 个
7 电源盘 带漏电保护器 个
8 纱手套 双
2.4 防护用品
序号 名称 规格型号 单位 数量 是否齐备、合格（√）
1 手套 双
2 长袖工作服 套
3 医用急救包 个
4 其它
以上准备工作完成后，工作负责人核实签字：
3 作业过程
3.1 班前会
3.1．1 工作交底
序号 交代内容 完成打“√”
1 工作任务。
2 现场情况。
3 带电部位。
4 技术措施，危险点和控制措施。
5 与会人员签名：
3.1.2 风险分析及控制措施
序号 风险识别 控制措施
1 触电
1.1禁止触摸带电设备。
1.2作业人员与试验设备保持足够的安全距离。
1.3所有设备需接地必须接地。
1.4断电并充分放电后更换下一项目进行试验
2
误入试验
区
2.1试验现场必须安装安全围栏。
2.2试验过程中加强监护，相互提醒，保持良好的精神状态。
2.3防止其他非实验人员在试验时询问，闲谈，使试验人员精力分散。
3 误操作
3.1对试验台必须熟悉
3.2对试验原理必须清楚
4 交通意外
5.1相关人员严格遵守交通法规和乘车规定；
5.2靠公路、街道旁边施工应注意行人、车辆安全。必须装设临时围栏或“电力施工、
车辆慢行”警示牌，必要时设专人看护。
瓮安供电局
3
3.2 现场工作
序号 作业步骤 工序、工艺标准和质量要求 执行控制措施
已执行
（√）
1 拆除被试变压器连接线
1.1 拆除主变两侧套管的一次连接线 使用安全带，拆除的连接线使用绝缘带进行固定
1.2 拆除主变中性点的一次连接线 使用安全带，拆除的连接线使用绝缘带进行固定
1.3 拆除主变铁芯及夹件的接地连线
2 绕组的绝缘电阻 使用数字兆欧表进行测试
2.1 将变压器高压侧A、B、C、进行短接，低压侧a、b、c、o进行短接 短接线要牢固可靠
2.2 进行高对低地的绝缘电阻测试
2.2.1 将变压器的低压侧与地进行连接
2.2.2 将数字兆欧表“+”端接变压器高压侧，“-”端接低压侧
2.2.3 打开数字兆欧表电源，进行测试 选择5000V或2500V档进行测试
2.2.4 测试完成后，记录试验数据，切断试验仪器电源 数据以出厂报告为参考，不应有显著变化，一般不低于出厂值或初始值的70%
2.2.5 拆除低压侧对地的连接线
2.3 进行低对高地的绝缘电阻
2.3.1 将变压器的高压侧与地进行连接
2.3.2 将数字兆欧表“+”端接变压器低压侧，“-”端接地
2.3.3 打开数字兆欧表电源，进行测试 选择5000V或2500V档进行测试
2.3.4 测试完成后，记录试验数据，切断试验仪器电源 数据以出厂报告为参考，不应有显著变化，一般不低于出厂值或初始值的70%
瓮安供电局
4
2.3.5 拆除高压侧与地的连接线
2.4 进行高低对地的绝缘电阻测试
2.4.1 将变压器的高压侧、低压侧进行连接
2.4.2 将数字兆欧表“+”端接变压器高压侧，“-”端接地
2.4.3 打开数字兆欧表电源，进行测试 选择5000V或2500V档进行测试
2.4.4 测试完成后，记录试验数据，切断试验仪器电源 数据以出厂报告，和历年试验报告为参考，不应有显著变化，一般不低于出厂值或初始值的70%
2.4.5 拆除高压侧、低压侧的连接线
3 绕组直流电阻测试 使用直流电阻测试仪进行测试
3.1 取下高压侧A、B、C、；低压侧a、b、c、o的短接线 不能有遗漏的短接线
3.2 搭接试验电源 根据试验设备搭接试验电源，并用万用表测量
3.3 架设试验设备 按照试验接线图认真接线，接线完成后认真检查接线，确保所有需接地设备均可靠接地
3.4 对低压侧ao、bo、co进行直流电阻测试
3.4.1 将输出线，分别连接至低压侧a相套管，o相套管端部 接线要牢固可靠
3.4.2 打开直流电阻测试仪 选择合适的输出电流（10A），进行测试
3.4.3 测试完成后，记录试验数据，切断试验仪器电源 与以前相同部位测试值比较，其变化不应大于2%
3.4.4 依次对bo、co进行测试
3.5 对高压侧AB、BC、CA进行直流电阻测试
3.5.1 将输出线，分别连接至高压侧A相套管，高压侧B相套接线要牢固可靠
瓮安供电局
5
管端部
3.5.2 打开直流电阻测试仪 选择10A的输出电流，进行测试
3.5.3 测试完成后，记录试验数据，切断试验仪器电源 与以前相同部位测试值比较，其变化不应大于2%
3.5.4 依次对BC、CA进行测试
3.6 依次对全档位进行测试
4 变比测试 使用变比测试仪进行测试
4.1 搭接试验电源 根据试验设备搭接试验电源，并用万用表测量
4.2 架设试验设备 按照试验接线图认真接线，接线完成后认真检查接线，确保所有需接地设备均可靠接地
4.3 将高压侧试验线依次连接至高压侧绕组
4.4 将低压侧试验线依次连接至低压侧绕组
4.5 打开变比测试仪，进行参数设置 参数设置要根据设备铭牌进行，以便核实变比误差值
4.6 进入测试系统，开始测试
4.7 测试完成后，记录试验数据，切断试验仪器电源 与制造厂铭牌数据相比应无明显差别，且应符合电压比的规律，电压比允许偏差为-0.5%~+0.5%
4.8 依次对全档位进行测试
5 交流耐压试验 使用试验变压器和试验操作台
5.1 搭接试验电源 根据设备需要搭接试验电源，并用万用表测量
5.2 架设试验设备，并按照要求进行试验接线。 接线完毕后，认真检查试验接线，接线要牢固可靠，并确保需接地设备均可靠接地
5.3 将站用变高、低压侧进行短接 使用软裸铜线进行短接
5.4 将高压输出线连接至站用变 高压输出线严禁拖地，接线要牢固可靠
5.5 打开电源，进行升压 试验过程应有人监护并呼唱，当出现异常情况时，应立即停止试验，降低电压，断开电源，被试品进行接地放电后再对其进行检查，查明
瓮安供电局
6
原因后，方可继续试验
5.6 升压到规定的试验电压 耐压试验保持60s
5.7 试验结束后，降压 调压过程要快升慢降
5.8 测试完成后，记录试验数据，切断试验仪器电源
6 恢复拆除的接线，拆除短接线
6.1 恢复一次连接线 使用合格的安全带
6.2 恢复中性点连接线 使用合格的安全带
7 清扫工作现场 不能有遗留物在设备上和地上，认真检查接线，是否都已经牢靠恢复，由工作负责人负责检查，验收
3.3 参数记录
序号 试验情况 责任人 完成打“√” 备注
1 试验结果数据统计
2 其它
3
4 班后会
序号 内 容 情况描述
1 存在问题描述
2 整改措施
3 作好相关记录
4
资料归档（作业指导书、交
底单等）
5 班后会时间： 年 月 日 时 分 地点： 主持人：
5 附件：（必须附现场接线简图）
6 其它作业记录（如有单列记录，请注明具体记录名称）
