地铁站施工监控量测方案清晨的第一缕阳光透过窗帘的缝隙,洒在方案写作的桌面上。
我泡了杯咖啡,打开电脑,准备投入到这场地铁站的施工监控量测方案的创作中。
一、项目背景想起这个项目,脑海里浮现出地铁穿梭在城市地下的画面,就像一条巨大的脉络,连接着城市的每一个角落。
地铁站施工自然是个大工程,安全监控和量测更是重中之重。
想到这里,我敲下了第一行字:1.项目名称:地铁站施工监控量测项目2.项目地点:城市区域3.项目背景:随着城市人口的不断增长,公共交通的需求日益加大,地铁作为城市交通的重要组成部分,其安全施工显得尤为重要。
二、监控量测目的我思考监控量测的目的,仿佛看到了施工现场的每一个细节,每一个安全隐患。
我将这些思考整理成文字:1.确保施工安全:通过监控量测,实时掌握施工现场的安全状况,预防安全事故的发生。
2.控制施工质量:通过量测,确保施工过程中的各项指标符合设计要求,保证工程质量的稳定。
3.提高施工效率:通过实时监控,及时发现问题,调整施工方案,提高施工效率。
三、监控量测内容这个部分,我仿佛置身于施工现场,每一个监控点、每一个测量设备都历历在目:1.施工现场环境监测:包括空气质量、噪音、振动等指标的监测。
2.结构安全监测:包括混凝土强度、钢筋位置、模板稳定性等指标的监测。
3.施工进度监测:通过视频监控,实时掌握施工进度,确保工程按时完成。
四、监控量测方法监控量测的方法就像是一把钥匙,能够打开施工现场的大门,让我看到每一个细节:1.传感器监测:在施工现场布置各种传感器,如振动传感器、位移传感器等,实时采集数据。
2.视频监控:在施工现场安装高清摄像头,对施工现场进行全方位监控。
3.无线传输:将采集到的数据通过无线网络实时传输到监控中心,进行数据分析。
五、监控量测设备这个部分,我仿佛看到了各种各样的设备,它们是监控量测的眼睛:1.振动传感器:用于监测施工现场的振动情况,防止因振动过大引发安全事故。
2.位移传感器:用于监测施工现场的位移情况,确保结构安全。
地铁工程监控量测施工方案、方法与技术措施本项目工程线路长,沿线环境复杂,车站近邻周边建筑,盾构区间基本位于道路下,侧穿建构筑物多,施工时将不可避免地会对周围地层、地下管线、建(构)筑物等造成一定的影响。
因此在施工中应建立严格的监测控制系统,定期进行监测,确保地铁结构和周围环境的安全。
本工程配备具有丰富施工经验、监测经验的工程技术人员组成专业监控队,负责监控量测工作。
1.施工监测1.1 监测目的通过对地铁施工过程中基坑支护体系即围护结构水平位移、围护结构变形、土体侧向变形、地面沉降、支撑轴力、临时立柱沉降的监测,基坑周边地下水位、基坑围护结构外土体水平位移,盾构隧道隆陷的监测以及地铁周边环境及地表沉降、地下管线的沉降、周边建(构)筑物的沉降及倾斜等项目的监测,为施工提供及时可靠的信息,用以控制工程施工安全以及降低工程施工对周边环境的影响,并对可能发生的危及环境安全的隐患或事故提供及时、准确的预报,合理修改设计或提前采取预防措施,避免事故的发生。
1.2 监测项目及内容按照本工程设计图纸要求并结合《城市轨道交通工程监测技术规范》(GB50911)制定如下监测项目。
(1)车站及明挖区间监测项目车站及明挖区间监测项目表(2)盾构区间监测项目盾构区间监测项目及监测频率(3)桥梁施工监测项目桥梁施工监测项目表1.3 监测控制指标根据设计图纸要求并结合《城市轨道交通工程监测技术规范》GB50911。
基坑监测控制值表盾构区间监控测量项目控制标准注:各监测项目报警值根据后期施工图纸和施工组织方案确定。
1.4 监测预警及处理当监测数据达到或超过上述累计变化量报警值或连续三天达到或超过上述变化速率报警值时,进行监测预警。
(1)综合预警施工过程中根据现场参与各方的监测、巡视信息并通过核查、综合分析和专家论证等及时综合判定出风险工程不安全状态的预警。
综合预警分级按严重程度由小到大分为三级:黄色综合预警、橙色综合预警和红色综合预警。
地铁监控量测的内容和方法监控量测的内容和方法根据合同段地下工程埋深、地质条件、结构类型、施工方法、工程规模、工程的重要程度以及周边环境条件等因素,将现场监控量测的内容和方法按明挖法进行分类设计与规划。
明挖车站与区间应测项目目测内容开挖后对无支护围岩的目测内容包括:(1)围岩类型及分布特征,结构面位置和产状,节理裂隙发育程度和几何特征、节理裂隙填充物性质和状态等。
(2)开挖工作面的围岩稳定状态,顶板有无剥落掉块现象。
(3)是否有涌水,涌水量大小、涌水位置以及地下水的性质(如颜色、气味等)。
开挖后已支护段的目测内容包括:(1)有无锚杆被拉断或垫板陷入围岩内部的现象。
(2)喷锚混凝土是否产生裂隙或剥落,特别注意观察喷锚混凝土的剪切破坏现象。
(3)是否有底鼓现象。
目测异常处理目测观察中如发现异常现象,需详细记录发现的时间和到开挖工作面的距离以及附近监控量测点的各项监控量测数据,并进行围岩稳定性分析与判断。
周边地表土体沉降和水平位移1.测点布设对于基坑,其监控量测范围是1~2倍基坑开挖深度影响范围内。
在基坑长、短边的中轴线布设观测主断面,每断面6~8个观测点。
在观测主断面上,从里向外,按等距离原则布置测点,测点间距一般为沿着基坑的长边4m。
若基坑较长,则沿长边每25m增设一个观测断面。
在基坑外,沿基坑长轴方向布设3个观测断面,基坑长边与3个观测断面见两两相邻,距离为25m。
沿基坑短轴方向,在基坑外部设1个观测断面,观测断面与基坑短边的间距为2m。
监控量测仪器和设备地表沉降采用徕卡Sprinter 250M-CN电子精密水准仪进行测量,所用的设备还有铟钢尺和分层沉降仪等。
监控量测方法和频率地面沉降的监控量测方法,即通过监控量测地面的固定测点在不同时间相对于参考点(基点)的标高,求出两次监控量测的差值,即为该测点的沉降值。
监控量测的频率:基坑开挖期间,基坑开挖深度5m以内时,每两天1次;开挖深度5~10m时,每天1次;开挖深度10m以上时,每天2次;同时,监测频率还受底板浇筑时间限制,底板浇筑后7天,每天2次;底板浇筑后7~14天,每天1次;底板浇筑后14~28天,每两天1次;底板浇筑后28天以上,每三天1次。
地铁施工监测规范篇一:地铁工程监控量测技术规程地铁工程监控量测技术规程第一章定义、术语1.1 定义1.1 监控量测地铁工程施工中对围岩、地表、支护结构及周边环境的动态进行的经常性观察和量测工作。
1.2 施工监控量测土建承包商按施工合同有关要求在满足监测技术规程的要求下,自行组织对地铁工程实施的监控量测工作。
1.3 第三方监控量测由业主通过招标或委托形式引入的有关资质的单位对其签订的承包合同范围实施的监控量测工作。
1.2 术语2.1 地铁在城市中修建的快速、大运量、用电力牵引并位于隧道内或地铁转到地面和高架桥上的轨道交通。
2.2 应测项目保证地铁周边环境和围岩的稳定以及施工安全应进行的日常监测项目。
2.3 选测项目相对于应测项目而言,为了设计和施工的特殊需要,由设计文件规定的在局部地段进行的检测项目。
2.4 浅埋暗挖法在浅埋软质地层的隧道中,基于喷锚技术而发展的一种矿山工法。
2.5 盾构法使用盾构机械进行开挖并采用管片作为衬砌而修建隧道的施工方法。
2.6 明挖法由地面开挖的基坑中修筑地铁构筑物的方法。
2.7 隧道周边收敛位移隧道周边任意两点间距离的变化。
2.8 水平位移监测测定变形体沿水平方向的位移值,并提供变形趋势及稳定预报而进行的量测工作。
2.9 垂直位移监测测试那个变形体沿垂直方向的位移值,并提供变形趋势及稳定预报而进行的量测工作。
2.10 拱顶沉降隧道拱顶内壁的绝对沉降(量)。
2.11 地表沉降地铁工程施工中地层的(应力)扰动区延伸至地表而引起的沉降。
2.12 隧道围岩隧道周围一定范围内对洞身产生影响的岩土体。
2.13 围岩压力开挖隧道时围岩变形或松散等原因而作用而支护、衬砌上的压力。
2.14 初期支护隧道开挖后即行施作的支护结构。
2.15 二次衬砌初期支护完成后施作的衬砌。
2.16 衬砌沿着隧道洞身周边修建的永久性支护结构。
2.17 管片是一种在工厂制作的圆弧形板肋状并由钢筋混凝土、钢、铸铁或其它材料制作的预制构件。

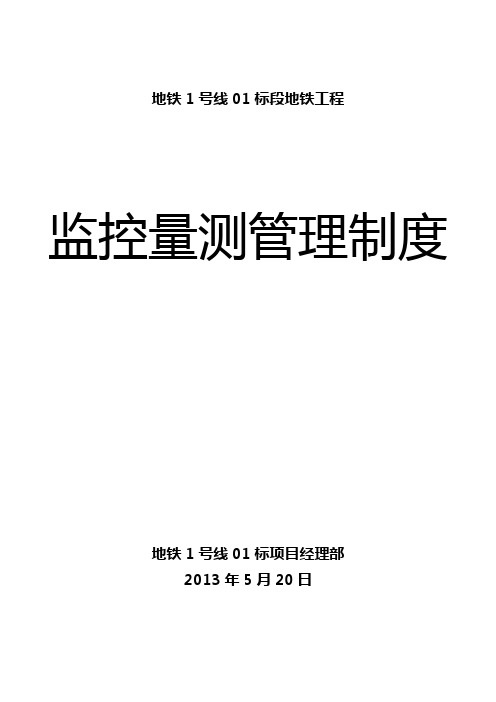

地铁1号线01标段地铁工程监控量测管理制度地铁1号线01标项目经理部2013年5月20日目录总则 ................................................................................................... 错误!未指定书签。
一、编制计划及内容...................................................................... 错误!未指定书签。
二、监控量测组工作岗位职责...................................................... 错误!未指定书签。
三、监测人员岗位职责.................................................................. 错误!未指定书签。
四、监测人员操作规定.................................................................. 错误!未指定书签。
五、监测仪器设备使用与管理制度............................................. 错误!未指定书签。
六、监控量测内业工作技术要求 ................................................. 错误!未指定书签。
七、资料分析过程及质量控制制度............................................. 错误!未指定书签。
八、监控量测审核和审定制度...................................................... 错误!未指定书签。
九、质量控制制度和检查措施...................................................... 错误!未指定书签。
地铁站项目监控量测方案为了保证地铁站建设项目的安全和质量,需要对其进行监控量测。
本文将提出一个针对地铁站项目的监控量测方案,并对其中的关键部分进行详细阐述,以确保监控量测方案的有效性和可行性。
一、监控量测的目的和意义地铁站建设项目在建设过程中需要严格按照设计方案进行施工,保证建设的质量和安全。
但是在实际施工中,很难避免各种因素会对施工过程产生影响,如地质条件、天气等因素。
因此,需要进行监控量测,及时发现和解决问题,以确保项目的进度、质量和安全。
二、监控量测的方法(1)现场监测:在施工现场设置实时监测点,对施工场地土壤、接触压力、深度等进行监测,及时发现异常情况并进行相应处理。
(2)实测:对施工中的关键节点和关键部位进行实测,如场地垂直度、地基承载力等等。
(3)数据分析:对每次实测得到的数据进行记录,通过数据分析来进行有效的预测和诊断。
(4)图表展示:通过图表展示出得到的数据,方便工程师们了解每个节点的状态,在必要时进行调整。
三、监控量测具体措施(1)深基坑监测:深基坑的开挖和支护牢固性需要得到保证。
可设置深钻孔监测,以监测深基坑支护工程的施工过程中可能出现的不良情况。
(2)地铁区间隧道渗流监测:地铁站隧道的施工过程中需要进行渗流监测,对隧道内部的流体情况进行监测。
(3)地基承载力监测:地基承载力是地铁站建设中最重要的一项工作。
建设过程中需要进行地基压实度测量,以确保地基密度的均匀性,并且可以通过局部加强地基进行地基承载力的提升。
(4)环境监测:需要对周围环境进行监测,如噪声、灰尘等,以及对环境污染等情况进行实时监测,保证施工过程中对环境的影响最小化。
四、监控量测的实施计划(1)建设前期:在建设之前,需要对周围环境进行完整的调查,对地形地貌、环境等进行了解,同时对建筑工程按照设计方案进行编排。
(2)建设中期:在建设过程中,需要对每个节点进行及时监测,以确保安全和进度。
(3)建设后期:在建设工作结束后,需要进行维护和保养工作,保证地铁站的正常运行,及时解决隐患问题。
随着我国城市化进程的加快,地铁作为城市公共交通的重要组成部分,其建设和发展已成为城市发展的关键。
然而,地铁建设过程中不可避免地会遇到穿越既有建筑物、地下管线等难题。
为确保地铁建设和既有设施的安全,提高地铁建设效率,本文将针对穿越地铁专项设计方案进行探讨。
一、项目背景以某城市地铁1号线为例,该线路全长30公里,途经多个行政区,涉及多个重点工程。
其中,建设北路南站至太原站东广场站区间需下穿太原站,这一隧道区间成为地铁1号线一期工程建设的重点与难点。
二、设计方案1.地质勘察与风险评估在穿越地铁专项设计方案制定前,首先进行地质勘察,了解穿越区域的地层结构、地下管线分布、周边建筑物等信息。
同时,对穿越过程进行风险评估,包括地质风险、工程风险、环境风险等。
2.隧道施工方案针对下穿太原站的隧道区间,采用以下施工方案:(1)盾构法施工:采用泥水平衡盾构机,在穿越过程中保持隧道内土体稳定,降低对周边环境的影响。
(2)超前支护:在隧道周边设置临时支撑,防止地层变形,确保隧道安全。
(3)监控量测:实时监测隧道围岩、支护结构、周边建筑物等,及时发现并处理异常情况。
3.施工组织与管理(1)施工队伍:组建专业、高效的施工队伍,确保施工质量。
(2)施工进度:制定合理的施工进度计划,确保工程按期完成。
(3)质量控制:建立健全质量控制体系,对施工过程进行全程监控。
(4)安全防护:加强施工现场安全管理,确保施工安全。
4.环境保护与生态修复(1)降噪、减尘:采取降噪、减尘措施,降低施工对周边环境的影响。
(2)生态修复:在施工完成后,对穿越区域进行生态修复,恢复原有生态环境。
三、实施效果1.确保安全:通过科学的穿越地铁专项设计方案,有效降低施工风险,确保地铁建设和既有设施的安全。
2.提高效率:优化施工方案,提高施工效率,缩短工期。
3.降低成本:合理配置资源,降低施工成本。
4.保护环境:采取环保措施,降低施工对周边环境的影响。
总之,穿越地铁专项设计方案在地铁建设过程中具有重要意义。
城市轨道交通地铁工程施工监控测量方案第一节施工测量测量是盾构推进轴线与设计轴线一致的保证,是确保工程质量的前提和基础。
采用GPS定位技术完成对业主所给导线网、水准网及其它控制点的检核。
在盾构机上配备自动导向系统指导盾构机推进,降低人工测量的频率。
同时,严格贯彻二级测量复核制度,精测组精测并交桩于工程项目部测量组,工程项目部测量组复核并负责施工放样测量,确保隧道贯通精度。
1、地表控制测量我方中标后,立即组织精测组根据业主提供的工程定位资料和测量标志资料,对所给导线网、水准网及其它控制点用GPS定位技术进行复测;同时测设施工过程中使用的固定桩,并将测量成果书报请监理工程师及业主审查、批准。
(1)引测近井导线点利用业主及监理工程师批准的测量成果书由精测组以最近的导线点为基点,引测至少三个导线点至每个端头井附近,布设成三角形,形成闭合导线网。
(2)引测近井水准点利用业主及监理工程师批准的水准网,由精测组以最近的水准点为基点、将水准点引测至端头井附近,测量等级达到国家二等。
每端头井附近至少布设两个埋设稳定的测点,以便相互校核。
2、联系测量 (1)平面坐标传递用逆转点法测出地面上CD 和井下Z1Z2的陀螺方位角。
用全站仪做边角测量,测出L1、L2、L3、L4、L5、L6的边长及∠1、∠2、∠5、∠6、∠7的角度。
利用空间三角关系计算∠3、∠4的角度,再结合控制点C 的坐标推算出Z1、Z2、Z3三点的坐标。
以Z1Z2、Z3Z2起始边作为隧道推进的起始数据。
在整个施工过程中,坐标传递测量至少进行三次。
用联系三角形定向法将地面坐标及方向传递到竖井隧道中,见下图。
联系三角形法坐标传递示意图(2)高程传递线Z3陀螺法坐标传递示意图井下导线∠3∠4T1L4L3F1∠6∠5Z1L6L2∠1BC重垂T线垂重地面导线L1∠2F D∠7L5Z2用检定后的钢尺,挂重锤10kg用两台水准仪在井上井下同步观测,将高程传至井下固定点。
地铁项目监理控制要点1 概述1.1监控量测的目的主要为:首先掌握围岩、支护结构和周边环境的动态,利用监测结果为设计和施工提供参考依据。
其次监测数据经分析处理与必要的计算和判断后进行预测和反馈,以便为工程和环境安全提供可靠信息。
最后积累资料和经验,为今后的同类工程提供类比依据。
1.2地下工程施工监测特点外力不明确:地下工程作为一种结构处在复杂多变的岩土体中,不同类型的岩土体、地下水状态对结构施加的作用力是不同的;受力状态多变:地下工程施工过程中,自始至终存在着受力状态变化这一特性,地下工程开挖前,岩土体处在平衡状态中,开挖后平衡被打破,处在动态变化中,支护结构、周围土体一直处于变动之中。
1.3监测工作在地铁工程建设中的意义支护结构受力土压力计算实际情况与理论计算出入较大;水土压力计算指标带有较大的随机性;施工周期较长,需要经历周边堆载、振动、雨、冬季施工不当等众多不利,安全度的随机性较大,事故发生具有突发性。
所以鉴于这些因素,进行信息化施工,实施监测具有重要的意义。
2 监控量测的项目和方法2.1地铁工程主要监控量测的项目主要对周边环境和土建施工围(支)护体系进行监测。
周边环境监测,主要有道路及地表沉降、地面建(构)筑物沉降、倾斜及裂缝、地下管线沉降、桥梁沉降、地下水位、地中土体垂直位移、地中土体水平位移等;土建施工围(支)护体系监测,主要有隧道拱顶下沉及水平收敛、桩顶位移、衬砌结构内力、临时支护内力、墙背土压力等。
监控量测项目分为变形和应力监测等,变形监测仪器主要采用全站仪、水准仪和测斜仪等,应力监测仪器主要采用应变计、钢筋计等。
各种观测点应尽量布设于同一个监测面上,以便监测数据相互传递准确,确保监测结果的可靠性。
2.2控制对监测范围的要求建(构)筑物沉降、倾斜监测项目监测范围,一般选取基坑或隧道两侧各1.5~2.OH(H为基坑开挖深度或隧道埋深)范围。
地下管线仅对污水、雨水、上水、燃气等管线进行沉降及差异沉降监测,监测范围一般选取基坑或隧道两侧各1.0H范围。

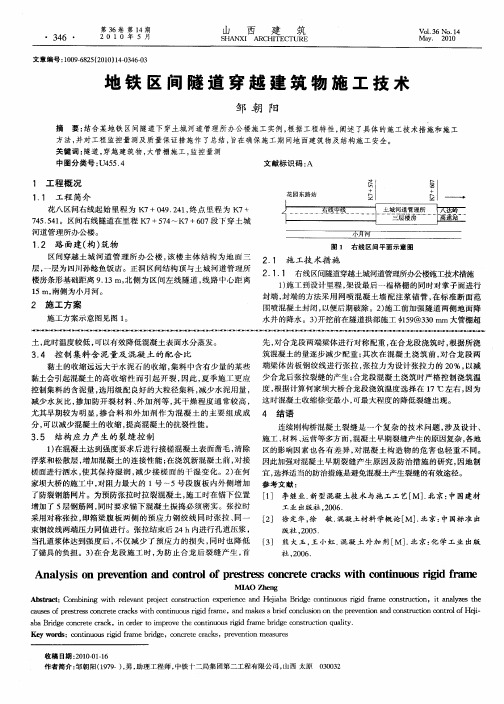

3、区间地铁隧道下穿建筑物周边环境监测监理控制措施
3.1、本段区间地铁隧道下穿建筑物施工概述
3.1.1、本段区间隧道下穿地面建筑物,隧道施工如果对围岩的扰动较大而发生交大变形,将对其上建筑楼房产生不利的影响,如下沉,位移、倾斜、裂缝甚至结构破坏等。
3.1.2、隧道施工必须采取稳妥开挖、支护方法及加强衬砌结构,避免地铁隧道施工引起的围岩变形而导致地层沉降对其上建筑物造成不良影响。
3.1.3、隧道开挖时,应开展洞内、地表和建筑物监测,及时反馈信息,调整隧道施工方法,从而确保隧道施工及上方地表及建筑结构安全。
3.2、监测目的及监测内容
——为了及时准确地掌握本区间隧道段施工时周边环境(地表变化)和建筑物的沉降、位移,基坑变形等情况。
保证地面建筑物、及其周边环境的安全,及时发现存在的危险并采取措施,使地铁施工对周边的不利影响减至最小。
——施工中以周边建筑物、地面(管线)沉降、周边水位、明挖基坑围护墙顶部位移和沉降、隧道拱顶下沉及水平收敛位移等为主要观测项目,隧道和建筑物距离较近的位置进行土体深层变形测量,以便根据监测成果及时反馈信息指导施工,为信息化施
工管理提供可靠依据。
3.3、监测方法和测点布置
测点布置以对周边建筑物沉降、明挖基坑围护有较全面的了解为原则,同时,突出影响施工和环境安全的重点项目和重点部位,如地铁下穿的建筑物。
3.4、监控量测控制措施要点
3.4.1、督促编制专项施工监控量测方案
根据本段隧道下穿建筑物的施工方法及施工环境特殊性,督促施工单位制订专项施工监控量测方案,及时反馈量测信息,指导及时调整预加固、预支护措施,确保施工安全、地面稳定及建筑物安全。
开挖后按照设计要求加强围岩变形量测监控,根据量测反馈数据及时调整开挖方案,防止围岩坍塌。
3.4.2、监控量测项目内容
施工过程中严格进行洞内周边收敛位移、拱顶下沉和下穿段的地表下沉量测及隧道上方建筑物沉降、位移、裂缝观测。
根据监测的结果判断隧道支护和地面建筑物的安全性。
3.4.2.1、隧道施工监测内容
(1)拱顶沉降;
(2)水平收敛;
(3)初期支护应力。
3.4.2.2、下穿段地面及上部建筑物监测内容
(1)地表沉降;
(2)建筑物沉降、倾斜、裂缝;
3.4.3、监测断面布置
下穿段地表及既有建筑物范围内监测断面应选择在建筑物与新建地铁隧道中线交叉点及其两侧对称布置,由近至远。
监测断面数量、布置范围应为既有建筑物与新建地铁隧道交叉点两侧下穿段施工影响范围内(按照设计要求)。
3.4.4、测点布置
测点位置和数量应结合工程性质、地质条件、设计要求、施工特点等综合考虑,本段隧道下穿建筑物段设置原则如下:
3.4.4.1、对下穿段上部既有建筑物位置、结构状况、外观等进行量测标定(初始标定),并设置水平、高程线点。
3.4.4.2、沉降监测在下穿段地面监测断面中心、左右布设测点。
3.4.4.3、监测控制网
(1)监控量测系统为水平位移和垂直位移监测控制网。
水平位移监测网利用地面平面控制点做主控点,与监测网点组成平
面监控网。
垂直位移监控网利用当地局部高程控制网做为一级控制点,与地表沉降等观测点组成地表高程位移监控网,同时将主控点高程引测至地下,并埋设水准基点(并定期复测),与结构监测点组成地下高程控制网。
(2)主控点埋设坚固、稳定,安全可靠,并利于标石长期保存与观测。
监控点可埋设在原状土层中,并加设保护装置。
(3)测点在施工过程中若遭到破坏,应尽快在原来位置或尽量靠近原来位置补设测点,以保证该点观测数据的连续性。
(4)各预埋测点牢固可靠,易于识别并妥善保护,不得任意撤换和破坏,并应建立量测点埋设的记录资料
3.4.5、监测量测实施控制要点
3.4.5.1、地面沉降监测
为保证穿越段地表及建筑物安全,应按照监控量测实施方案开展监测工作。
地面沉降点、建筑物沉降点、水平位移点采用精密仪器进行测量;对于反光片采用精密全站仪测量。
监测频率:施做期间,每天1次对地表、建筑物进行沉降观测。
如出现变形速率增大时,加密监测次数。
3.4.5.2、拱顶和收敛监测
在下穿段暗挖隧道施工阶段进行,拱顶顶沉降采用水准仪进行,结构收敛采用收敛计来进行。
监测频率开挖阶段每天1次,如出现变形速率加大时,加密监测次数。
3.4.5.3、监测控制标准及警戒值
(1)监控量测工作应符合信息化施工要求,监测后应及时对各种监测数据进行整理分析,判断监测对象的稳定性,并及时反馈到施工中去指导施工。
(2)在施工中,对穿越段地面变形、高架桥桥墩位置变化(下沉及位移)拱顶沉降、洞内收敛等进行动态管理,取监测控制标准的2/3作为警戒值,将允许位移值和警戒值之间称为警戒范围,实测值如在此范围,则需商讨和采取施工对策,预防最终位移值超限;警戒值和基准值之间成为注意范围,当实测值在基准值以下时,说明围岩是稳定和安全的。
基准值要明确,二衬前必须量测。
(3)当位移~时间曲线出现反弯点时,则表明围岩和支护已呈不稳定状态,此时应密切监视围岩动态,并加强支护,必要时暂停开挖。
3.4.6、监测资料的分析、预测及信息反馈控制要点
3.4.6.1、监控量测资料均用计算机配专业技术软件进行自动化初步分析、处理。
根据实测数据分析、绘制各种表格及曲线图,当曲线趋于平衡时推算出最终值,并提示结构物的安全性。
3.4.6.2、监测人员按时向施工监理、设计单位提交监控量测周报和月报,同时对当月的施工情况进行评价并提出施工建
议,及时反馈指导信息,调整施工参数,保证安全施工。
3.4.6.3、监测资料的反馈程序
为确保监测结果的质量,加快资料反馈速度,全部监测数据均由计算机管理,监测结果及时上报,并定期向有关单位提交监测报表,同时附相应的测点位移时态曲线图,对当月的施工情况进行评价并提出施工建议。
(1)通过测点位移-时间曲线的回归分析,推算最终位移、掌握结构及围岩位移变化规律。
(2)当位移-时间曲线出现反弯点,即位移出现反常的急剧增长现象,表明支护体系已呈不稳定状态,应加密监视,并适当加强支护,必要时应立即停止开挖并进行施工处理。
(3)测点实测变形量或用回归分析推算的最终变形量均应小于允许变形量。
当位移变形速率无明显下降,而此时实测变形量已接近允许变形量,或支护混凝土表面已出现明显裂缝时,必须立即采取补强措施,并改变施工方法或施工参数。
(4)监测信息的反馈程序
监测信息反馈流程见下图
监测信息管理流程图
3.5、超前地质预报
要求针对穿越建筑物段隧道施工加强超前地质预报工作。
通过超前地质预报,对隧道前方施工围岩进行判定,指导施工,确定施工方法、循环进尺、超前支护、加强支护种类等。
破碎围岩应采取注浆加固措施。
3.6、建筑物下沉、开裂及失稳预控及应急预案
3.6.1、本区间隧道施工下穿4栋住宅楼,施工时需采取保护措施及应急措施,防止发生建筑物开裂,下沉和失稳带来灾难性后果。
3.6.2、督促施工单位必须编制针对性专项应急预案,确保发生问题时能够及时启动应急机制,避免损失和减少损失,防范灾难性后果发生。
3.6.3、督促施工方必须遵循“管超前、严注浆、短开挖、强支护、快封闭、勤量测”的原则进行施工;减少地层沉降,确保建筑物的安全。
3.6.4、要求施工单位加强对建筑物及隧道开挖支护进行监控量测,信息及时反馈,指导施工,发现异常及时处理。
3.6.5、按照设计及相关规定,天然地基建筑物允许最大沉
降值不大于30mm,允许倾斜不大于 0.003。
建筑物沉降基准值为1 0 m m ,沉降预警值为2 0 m m 。
——观测建筑物累计沉降值小于基准值时,建筑结构是安全的。
——累计沉降值大于基准值小于预警值时, 进入警告范围时,应加强监控。
——累计沉降值大于预警值小于控制值时,应采取施工对策进行控制。
——累计沉降值大于控制值即进入应急抢险状态。
3.6.6、累计沉降值大于预警值小于控制值时,应采取的措施如下:
——立即停止施工,通知驻地监理工程师。
——掌子面挂网喷混凝土进行封闭。
——对隧道掌子面、拱部及开挖段进行加固。
主要加固措施为增加支撑(防止变形继续发展)、加固围岩(打设锚杆、注浆、挂网喷砼,防止位于脱落失稳,引发更大变形)、加强支护(增设钢架、锁脚锚杆,防止变形发展)。
3.6.7、累计沉降值大于控制值即进入应急抢险状态,主要措施:
——根据情况采取人员疏散。
——建筑物加固、地表土层加固。
——隧道内抢险控制沉降发展)。
