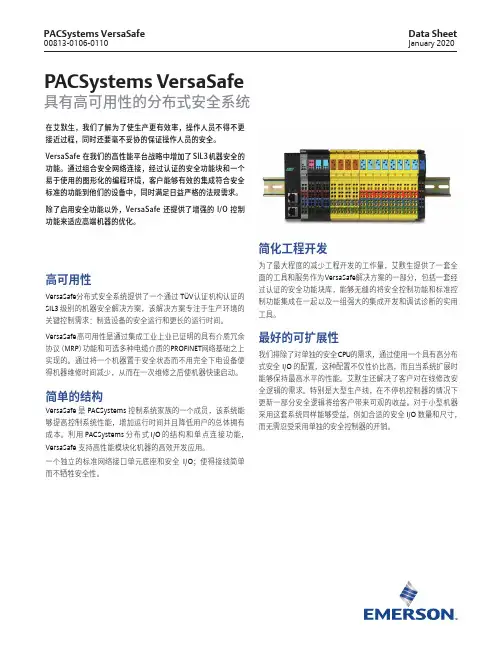

PACSystems VersaSafe 具有高可用性的分布式安全系统在艾默生，我们了解为了使生产更有效率，操作人员不得不更接近过程，同时还要毫不妥协的保证操作人员的安全。
VersaSafe在我们的高性能平台战略中增加了SIL3机器安全的功能。
通过组合安全网络连接，经过认证的安全功能块和一个易于使用的图形化的编程环境，客户能够有效的集成符合安全标准的功能到他们的设备中，同时满足日益严格的法规需求。
除了启用安全功能以外，VersaSafe还提供了增强的I/O控制功能来适应高端机器的优化。
高可用性VersaSafe分布式安全系统提供了一个通过TÜV认证机构认证的SIL3级别的机器安全解决方案，该解决方案专注于生产环境的关键控制需求：制造设备的安全运行和更长的运行时间。
VersaSafe高可用性是通过集成工业上业已证明的具有介质冗余协议（MRP）功能和可选多种电缆介质的PROFINET网络基础之上实现的。
通过将一个机器置于安全状态而不用完全下电设备使得机器维修时间减少，从而在一次维修之后使机器快速启动。
简单的结构VersaSafe是PACSystems控制系统家族的一个成员，该系统能够提高控制系统性能，增加运行时间并且降低用户的总体拥有成本。
利用PACSystems分布式I/O的结构和单点连接功能，VersaSafe支持高性能模块化机器的高效开发应用。
一个独立的标准网络接口单元底座和安全I/O；使得接线简单而不牺牲安全性。
简化工程开发为了最大程度的减少工程开发的工作量，艾默生提供了一套全面的工具和服务作为VersaSafe解决方案的一部分，包括一套经过认证的安全功能块库，能够无缝的将安全控制功能和标准控制功能集成在一起以及一组强大的集成开发和调试诊断的实用工具。
最好的可扩展性我们排除了对单独的安全CPU的需求，通过使用一个具有高分布式安全I/O的配置，这种配置不仅性价比高，而且当系统扩展时能够保持最高水平的性能。

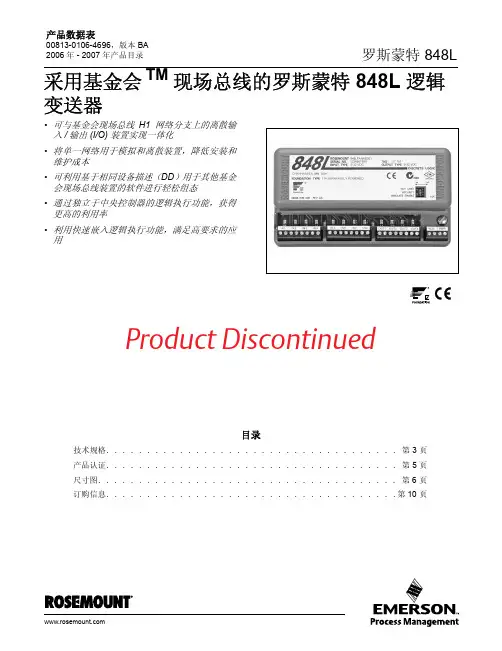

产品数据表00813-0106-4696，版本 BA 2006年 - 2007 年产品目录罗斯蒙特 848L•可与基金会现场总线 H1 网络分支上的离散输入/输出 (I/O) 装置实现一体化•将单一网络用于模拟和离散装置，降低安装和维护成本•可利用基于相同设备描述（DD ）用于其他基金会现场总线装置的软件进行轻松组态•通过独立于中央控制器的逻辑执行功能，获得更高的利用率•利用快速嵌入逻辑执行功能，满足高要求的应用目录技术规格. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第3 页产品认证. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第5 页尺寸图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第6 页订购信息. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .第10 页采用基金会TM现场总线的罗斯蒙特 848L 逻辑变送器产品数据表00813-0106-4696，版本 BA 2006 年 - 2007 年产品目录罗斯蒙特 848L2在离散输入和输出装置与基金会现场总线 H1 网络分支之间提供接口。
逻辑功能包括：布尔逻辑与（AND ）、逻辑或（OR ）、逻辑异或（XOR ）以及计时器功能。
成本高效的 H1 离散输入和输出装置：848L 型变送器为基金会现场总线 H1 网络的离散输入和输出装置提供成本高效的现场安装接口。
848L 型变送器可调节现场总线网络以减少离散输入和输出配线，并且不需要单独的离散输入/输出 (I/O) 总线。
Data SheetAugust 2019PACSystems TM RSTi-EP CPE11500813-0106-0101PACSystems TM RSTi-EP CPE115可编程自动化控制器尺寸小，作用大在制造业和基础设施市场，对于提高资产性能和提高生产力的 需求正在增长。
他们的应用甚至可能很小，但是却需要强大的 执行性能以及一系列的连接选项以便于得到实时的应用状态信 息和诊断信息。
艾默生已经设计了一款外形小巧，性能卓越的控制器从而使得 设备制造商在提高他们机器的性能和灵活性的同时能够减少安装尺寸、复杂性和成本。
在较小的应用中利用PACSystems TM 的功能和灵活性。
RSTi-EP CPU 使 得被并入在整个编程组件中作为一个独立的应用控制或者在一个 使用 RX3i 作为大型过程应用中作为辅助控制成为可能。
这将简化 操作和维护人员的培训并且使得应用开发和集成的效率更高。
CPE115 控制器支持实时应用状态和远程诊断并且具有如下特性：采用与RX3i 相同的编程语言当采用 CPE 115 时，你能使用与现有的 RX3i 控制器相同的运行机制并且利用现有的应用程序库和模板，同时根据现场的空间 和性能需求来规划使用 CPE 115 作为小的应用安装控制器。
快速， 易于组态的 PACSystems TM 技术以及广泛的 I/O 选项能够支持可扩 展的自动化应用和高度分布式的模块化机器设计。
PROFINET 的优势PROFINET I/O 解决方案能够为一系列工业中的几乎任何类型控 制应用提供了提高生产力和性能先进性的能力。
PROFINET 支持 多种类型的 I/O 而不会影响系统性能而且能够运行在具有强干扰的环境。
通过 PROFINET 接口连接到任何 Emerson 的专用I/O 系列，为用户提供先进的性能和灵活性。
先进的安全性如果没有适当的网络安全措施存在，工业控制可能容易受到网络威胁。

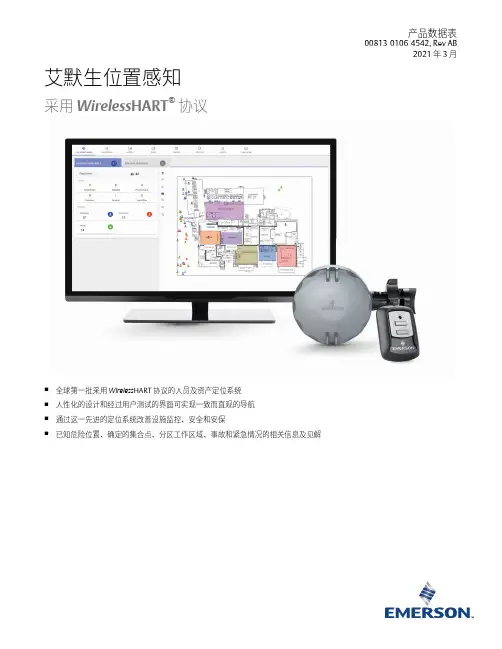

产品数据表00813-0106-4542, Rev AB2021 年 3 月艾默生位置感知采用Wireless HART®协议■全球第一批采用Wireless HART 协议的人员及资产定位系统■人性化的设计和经过用户测试的界面可实现一致而直观的导航■通过这一先进的定位系统改善设施监控、安全和安保■已知危险位置、确定的集合点、分区工作区域、事故和紧急情况的相关信息及见解位置感知Plantweb™数字生态系统内，艾默生位置感知利用Wireless HART®协议提供准确、可靠的位置信息。
位置感知由移动人员位号、固定锚点以及 Plantweb Insight Location 应用程序组成。
危险应急召集■创建危险应急召集指定区域，用于演习或紧急状况■在紧急情况下，知道人员安全无虞之后，在指定召集点清点人数。
■Plantweb Insight Location 提供显示所有人员位置的实时地图，其中列出了被召集人员和未被召集人员。
地理围栏和实时监控■地理围栏是一种让客户创建人员进入后便向用户界面发送通知的指定区域的方法。
■保证合同工在指定工作区域内的安全和效率。
■创建已知危险位置区域来保证工人的安全。
■Plantweb Insight Location 提供分区位置图以及每个区的人员数。
安全报警■了解遇险人员所在的位置，以便快速派遣紧急响应人员。
■人员可能遇到事故或需要紧急援助。
安全警报具有快速定位遇险人员和最近的紧急救援人员的功能。
内容位置感知 (2)组件详细信息 (3)订购信息 (4)技术规格 (8)产品认证 (11)尺寸图 (15)产品数据表2021 年 3 月组件详细信息位置人员位号人员位号可以用挂绳或夹子佩戴。
它们使用可充电、不可更换的电池，一次充电可在每天运行 10 小时情况下使用长达六周。
人员位号用 Qi 认证的充电器充电。
人员位号是永久密封的，不可拆开。
位置锚点锚点由电池供电，可以轻松安装到基础设施，通过 Wireless HART ® 网络通讯和同步。

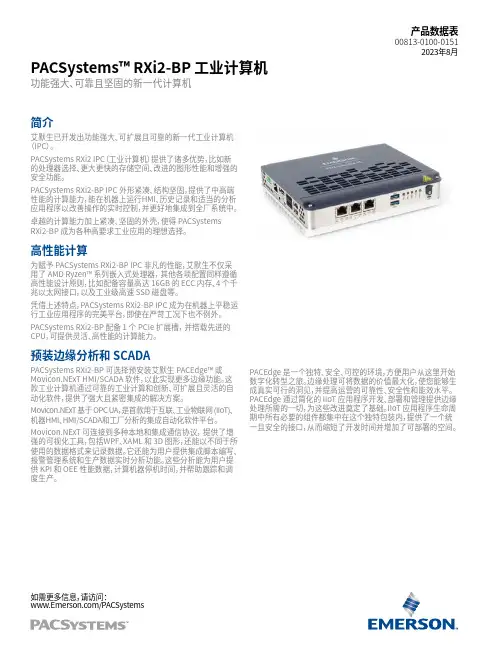

简介艾默生已开发出功能强大、可扩展且可靠的新一代工业计算机（IPC）。
PACSystems RXi2 IPC（工业计算机）提供了诸多优势，比如新的处理器选择、更大更快的存储空间、改进的图形性能和增强的安全功能。
PACSystems RXi2-BP IPC 外形紧凑、结构坚固，提供了中高端性能的计算能力，能在机器上运行HMI、历史记录和适当的分析应用程序以改善操作的实时控制，并更好地集成到全厂系统中。
卓越的计算能力加上紧凑、坚固的外壳，使得 PACSystems RXi2-BP 成为各种高要求工业应用的理想选择。
高性能计算为赋予 PACSystems RXi2-BP IPC 非凡的性能，艾默生不仅采用了 AMD Ryzen™ 系列嵌入式处理器， 其他各项配置同样遵循高性能设计原则，比如配备容量高达 16GB 的 ECC 内存、4 个千兆以太网接口，以及工业级高速 SSD 磁盘等。
凭借上述特点，PACSystems RXi2-BP IPC 成为在机器上平稳运行工业应用程序的完美平台，即使在严苛工况下也不例外。
PACSystems RXi2-BP 配备 1 个 PCIe 扩展槽， 并搭载先进的 CPU，可提供灵活、高性能的计算能力。
预装边缘分析和 SCADAPACSystems RXi2-BP 可选择预安装艾默生 PACEdge™ 或 Movicon.NExT HMI/SCADA 软件，以此实现更多边缘功能。
这款工业计算机通过可靠的工业计算和创新、可扩展且灵活的自动化软件，提供了强大且紧密集成的解决方案。
Movicon.NExT 基于 OPC UA，是首款用于互联、工业物联网 (IIoT)、机器HMI、HMI/SCADA和工厂分析的集成自动化软件平台。
Movicon.NExT 可连接到多种本地和集成通信协议， 提供了增强的可视化工具，包括WPF、XAML 和 3D 图形，还能以不同于所使用的数据格式来记录数据。

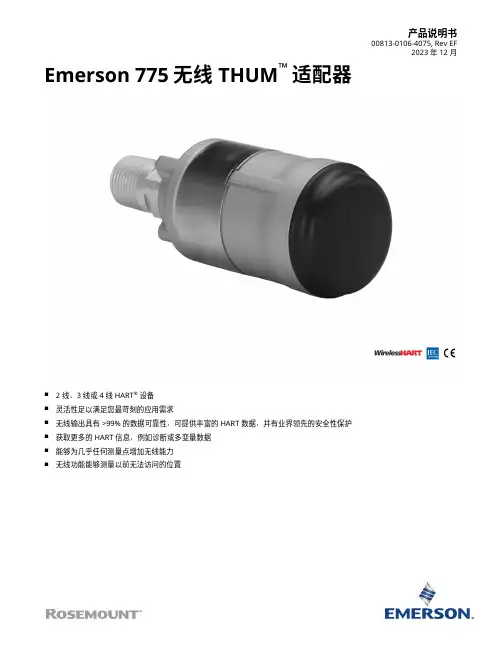

产品说明书00813-0106-4075, Rev EF2023 年 12 月Emerson 775 无线 THUM™适配器■ 2 线、3 线或 4 线 HART®设备■灵活性足以满足您最苛刻的应用需求■无线输出具有 >99% 的数据可靠性，可提供丰富的 HART 数据，并有业界领先的安全性保护■获取更多的 HART 信息，例如诊断或多变量数据■能够为几乎任何测量点增加无线能力■无线功能能够测量以前无法访问的位置IEC 62591 (Wireless HART®)……行业标准自组织、自适应网格路由■无需掌握无线专业知识。
设备自动寻找最佳通讯路径。
■网络会持续监控路径性能是否衰减，并自我修复。
■适应性行为实现了可靠的无人干预工作方式，并简化了网络部署、扩展和重新配置。
■支持星状和网状拓扑。
采用频道跳变的行业标准无线电■标准 IEEE 802.15.4 无线电■ 2.4 GHz ISM 频段划分为 16 个无线电信道■“跳频”技术以避免干扰并提高可靠性■直接序列扩频（DSSS）技术可在苛刻的无线电环境中提供高可靠性自修复网络■自组织、自修复网络可帮助特定设备管理多个通讯路径。
如果网络中出现阻塞，数据仍能继续流动，因为设备已经建立了其他的路径。
然后，网络会根据需要为该设备布置更多的通讯路径。
与现有的主机无缝集成■透明、无缝集成■相同的控制系统应用■网关通过标准协议进行连接内容IEC 62591 (Wireless HART®)......行业标准.. (2)无线 THUM 适配器 (3)订购信息 (4)技术规格 (7)产品认证 (9)尺寸图 (10)775 无线 THUM 适配器2023 年 12 月无线 THUM 适配器设备规格■认证：FM, CSA, ATEX, IECEx■输入：2、3 或 4 线制设备 HART® 5.0 或更高版本■SmartPower™：免电源技术（不需要电池）■回路中的最大负载为 250 欧姆增强阀门的功能■通过 AMS ValveLink SNAP-ON™应用程序对阀门进行在线测试。

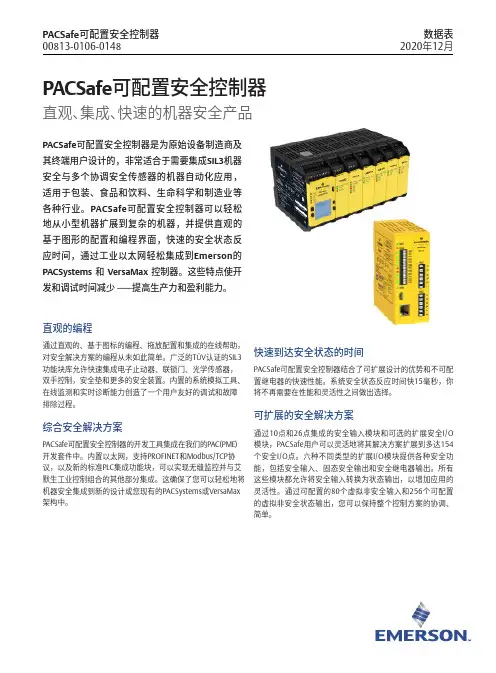

PACSafe 可配置安全控制器直观、集成、快速的机器安全产品PACSafe 可配置安全控制器00813-0106-0148数据表2020年12月PACSafe 可配置安全控制器是为原始设备制造商及其终端用户设计的，非常适合于需要集成SIL3机器安全与多个协调安全传感器的机器自动化应用，适用于包装、食品和饮料、生命科学和制造业等各种行业。
PACSafe 可配置安全控制器可以轻松地从小型机器扩展到复杂的机器，并提供直观的基于图形的配置和编程界面，快速的安全状态反应时间，通过工业以太网轻松集成到Emerson 的 PACSystems 和 VersaMax 控制器。
这些特点使开发和调试时间减少 ⸺提高生产力和盈利能力。
直观的编程通过直观的、基于图标的编程、拖放配置和集成的在线帮助，对安全解决方案的编程从未如此简单。
广泛的TÜV 认证的SIL3功能块库允许快速集成电子止动器、联锁门、光学传感器，双手控制，安全垫和更多的安全装置。
内置的系统模拟工具、在线监测和实时诊断能力创造了一个用户友好的调试和故障排除过程。
综合安全解决方案PACSafe 可配置安全控制器的开发工具集成在我们的PAC(PME)开发套件中。
内置以太网，支持PROFINET 和Modbus/TCP 协议，以及新的标准PLC 集成功能块，可以实现无缝监控并与艾默生工业控制组合的其他部分集成。
这确保了您可以轻松地将机器安全集成到新的设计或您现有的PACSystems 或VersaMax 架构中。
快速到达安全状态的时间PACSafe 可配置安全控制器结合了可扩展设计的优势和不可配置继电器的快速性能。
系统安全状态反应时间快15毫秒，你将不再需要在性能和灵活性之间做出选择。
可扩展的安全解决方案通过10点和26点集成的安全输入模块和可选的扩展安全I/O 模块，PACSafe 用户可以灵活地将其解决方案扩展到多达154个安全I/O 点。
六种不同类型的扩展I/O 模块提供各种安全功能，包括安全输入、固态安全输出和安全继电器输出。
产品规格表2022 年 2 月PAC Productivity Suite 1000813-0100-0138PAC Productivity Suite 10集成 PLC 和 SCADA 解决方案PAC Productivity Suite (PPS) 为采用符号变量作为数据和配置属性的控制系统提供了一个单一配置和一个公共数据库。
这样在 工程师站中一次性进行逻辑开发和 SCADA / HMI 应用，可减少错误并最大限度缩短实施时间。
PPS能根据自身偏好自由开发适合过程和离散功能的控制策略。
可以直接从我们的功能块库中拖拽，也可以创建自定义功能块。
Software ElementsPPS Software Elements是PAC Productivity Suite中的软件组件，不仅能提供特定功能，还能根据应用要求将其分配到PC硬件上。
PPS软件组件包括工程师站、应用服务器、系统服务器和操作员站。
工程师站 (EWS) 软件组件用于开发和配置系统， 包括一个 SCADA 开发/运行服务器、PPS 程序开发组件和 EGD 系统工具。
SCADA 系统中包括PPS模拟面板对象，可用于统一且高效开发的HMI 界面。
EGD 系统工具则包括一个配置服务器，它能为 PAC Productivity Suite 应用程序的程序开发组件和 SCADA 组件提供一个公共数据库。
应用服务器软件组件支持 CIMPLICITY 客户端/服务器架构。
在这种情况下，应用服务器作为 CIMPLICITY 服务器，并在运行中与 PACSystems 控制器通讯。
操作员站从应用服务器(CIMPLICITY) 获取数据，但不直接与控制器通讯。
应用服务器还能使PPS和第三方设备连接。
除 100 I/O 点的系统之外，其它所有产品都包含冗余 CIMPLICITY 应用服务器选项。
公共数据库PPS 程序开发软件将控制对象发布到公共数据库，而 CIMPLICITY 则利用该数据库构建相应的 SCADA / HMI 对象以生成全局命名空间。
艾默生模块化数据中心设计方案文档版本： 2.0文档日期：XXXX-XX-XX目录前言 (3)第一部分项目概况及设计原则与目标 (4)1.1项目概况 (4)1.2系统配置 (5)1.3设计原则 (6)1.4设计目标 (7)1.5设计依据 (8)第二部分高密度模块技术方案 (9)2.1供电系统 (10)2.1.1 供电需求 (10)2.1.2 高压直流供电方案..................................................................错误!未定义书签。
2.1.2 SPM精密配电方案 ..................................................................错误!未定义书签。
2.1.2 APM模块化冗余UPS供电方案 (10)2.2制冷系统 (13)2.2.1 制冷需求 (13)2.2.2 CRV+Coolflex行间制冷方案 (15)2.3机柜系统 (18)2.3.1 机柜需求 (18)2.3.2 机柜方案 (18)2.4监控系统 (21)2.4.1监控需求 (21)2.4.2监控方案 (21)2.5消防系统 (26)2.5.1 消防需求 (26)2.5.2 消防方案 (27)2.6辅助照明系统 (30)2.6.1 辅助照明需求 (30)2.6.2 辅助照明方案 (31)第三部分、质量保证体系................................................................................... 错误!未定义书签。
第四部分、售后服务 .......................................................................................... 错误!未定义书签。
产品数据表PS-00628, Rev T2023 年 1 月Micro Motion™（高准）H 系列卫生型科里奥利流量和密度仪表高精度的实际性能■采用紧凑型设计，在液体质量流量、体积流量和密度测量方面具有出色性能（液体质量精度最高可达±0.05%，液体密度精度最高可达 ±0.5 kg/m3）■紧凑型设计具有卓越的灵敏性，可减小过程控制中的可变性■坚固耐用的设计旨在大程度地降低工艺、安装和环境影响出色的适用性■可清洁、自排空设计用于关键过程控制应用■紧凑式设计确保安装灵活性■种类广泛的 I/O 接口，包括 HART™、Profibus-DP、F OUNDATION™现场总线、4-20 mA 和无线功能卓越的可靠性和安全性■没有可磨损或要更换的运动零件，更大程度地减少了维护需求，保证了长期可靠性■316L 不锈钢接液部件，表面光洁度达 15 Ra，满足卫生相容性要求。
■坚实的传感器设计H 系列卫生型流量和密度仪表2023 年 1 月高准 H 系列卫生型流量和密度仪表高准 H 系列仪表具有出色的流量和密度性能以及可靠性，采用紧凑的卫生型设计，适用于卫生型过程控制应用。
优异的流量与密度性能适用于卫生型过程控制应用■采用紧凑型、自排空设计，提供高性能可靠测量■低频率、高灵敏度“一劳永逸”式仪表，即使在苛刻的过程条件下仍可提供可靠测量■具有多种口径，可为配料、分装、分配和厂内测量应用提供理想的平台智能仪表自校验™：可对整个系统进行高级诊断■作为标准配置订购，可选择许可的流量范围检测和其他高级仪表健康诊断■可从现场或控制室开展有计划的综合测试，从而证明仪表的功能和性能■检验您的仪表性能是否如安装之日一样，短短 90 秒之内即可作出判断■降低劳动成本与外包标定服务成本，从而节省大量开支，同时无需中断工艺过程凭借行业先进的功能激发您的工艺潜能■提供应用领域广泛的变送器和安装选项，更大程度地兼容您的系统■具有先进、符合 ISO-IEC 17025 的标定装置，不确定度达到 ±0.014%，可实现最佳测量精度■采用行业中最强大的通信协议产品，包括智能无线■真正的多变量技术可同时测量必要的流量与密度过程变量适用于广泛的安装和过程条件■具有低压降、低重量设计的特性，可降低安装和调试成本■无与伦比的 MVD™变送器技术与数字信号处理(DSP)，可提供快速的响应速率，从而实现精确批量与过程测量■设计灵活性实现了在要求达到 ASME BPE、3-A 和 EHEDG 规范的 SIP、CIP 和卫生领域内的应用通过资产标签访问相关信息新交付的设备具有唯一的二维码资产标签，让您能够直接从设备访问串行信息。
工业电源00813-0106-0145工业电源可靠的多功能的电源解决方案Data SheetOctober 2020基本型: SVL系列艾默生工业电源具有高可靠性、高性价比和应用广泛的特点，保障系统平稳运行。
来自SolaHD™的艾默生电源具有多个系列产品，涵盖基本、高级、冗余应用以及机载应用。
艾默生工业电源系列产品凭借其广泛的功能和可靠的性能，可以满足您所有的自动化和控制应用。
艾默生工业电源系列产品凭借其广泛的功能和可靠的性能，可以满足您所有的自动化和控制应用。
SVL 系列电源是高容量、受控环境和普通地点安装应用的完美选择，这些应用只需要基本功能。
当柜内的空间非常有限时，这些电源的小尺寸特性使其成为嵌入式开放框架开关的绝佳替代品。
DIN 导轨安装可提供更迅速、更便捷的安装，同时保留设计的灵活性。
这些电源可提供24 Vdc4A 至20A 的电流。
高可用性: 冗余SDN-C系列SDN-C 系列电源还提供冗余(RED)模块，用于冗余或并行供电运行。
RED 模块会持续监视连接到单个负载的两个电源的状态。
如果一个电源发生故障，RED 模块会自动切换到另一个电源。
RED 模块采用MOSFET 技术，而不是传统的基于二极管的解决方案，从而降低了压降（和减少了散热），提高了系统的可靠性。
利用RED 模块的继电器输出触点，可以很容易地将输出状态信息提供给PLC 或其他控制设备。
机用型: SCP-X系列SCP-X 电源具多功能和高性价比，可为机器控制提供分布式现场电源。
IP67等级，可以直接安装在机器或生产线上，消除了不必要的柜体和多余布线带来的复杂性和成本。
快速更换插头简化了机械上分布的I/O 设备的连接。
这些符合Class 2标准的24 Vdc 电源有单, 双100瓦型号，是坚固自动化产品的理想选择。
高级型: SDN-C系列SDN-C 系列电源结合了高效和紧凑，并带有高级功能,例如报警继电器触点和短时 (即启动瞬态）1.5倍额定电流。
产品数据表00813-0106-4841, Rev DD2022 年 1 月Rosemount™ 3490 系列4-20 mA + HART®兼容的控制器■现场安装控制器，带一体化多功能 LCD 显示屏和键盘■耐恶劣天气的坚固墙装式外壳可用于内部或外部安装■接受 4–20mA 和 HART 输入■兼容 HART 7 变送器■变送器的本质安全电源■隔离的 4–20mA 输出■五个现场可编程的报警和控制继电器■可预设储罐形状、流量算法和泵控制程序，使配置变得轻松简便罗斯蒙特 3490 系列概述罗斯蒙特 3490 系列是一种墙装式和面板安装的控制单元，可为任何 4-20mA 或 HART 兼容的变送器提供全面的控制功能。
背光显示屏可提供清晰的测量值视觉指示，并展示所有输入和输出的状态。
图 1:安装选项A.墙装式，IP65 版本B.墙装式，NEMA ® 4X 版本C.面板安装版本特性和优点■耐恶劣天气的坚固墙装式外壳可用于内部和外部安装。
■接受 4–20mA 或 HART 输入。
■兼容 HART 5、6、和 7 变送器。
■五个无电压 SPDT 继电器，用于报警和控制任务。
■支持两个无电压触点的闭合输入。
■4–20mA 12 位隔离电流输出与计算值成正比。
■明亮的本地显示屏，用于展示测量值和输入/输出状态。
■可预设储罐形状、流量算法和控制程序，使配置变得轻松简便。
为非标准应用提供 20 标定点计量表设备。
■实时时钟可用于节能程序、计算泵效率以及数据记录的日期/时间标记。
■罗斯蒙特 3490系列安装在非危险区域，并为安装于危险区域的变送器提供受保护（本质安全）的直流电源。
内容罗斯蒙特 3490 系列概述...................................................................................................................................................................2订购信息...........................................................................................................................................................................................4技术规格...........................................................................................................................................................................................7产品认证.........................................................................................................................................................................................12尺寸图 (16)Rosemount 3490 系列2022 年 1 月/Rosemount适用于罗斯蒙特液位和流量变送器的编程及控制适用于罗斯蒙特 3100 系列液位和流量变送器及罗斯蒙特 3300 导波雷达液位和界面变送器（仅限非隔爆）的编程和控制。
