下载文档原格式
全面腐蚀控制２００５年第１９卷第３期１ 引言微生物腐蚀（ＭＩＣ）是由细菌和真菌的存在及其活动所引起的腐蚀。
据相关调查研究表明，管道外部的腐蚀沉积有２７％与ＭＩＣ有关。
下面是有关微生物的一般描述：（１ ） 个体微生物很小（从０．２微米长到几百微米，宽２～３微米），该特性使它们很容易进入缝隙及其它地方。
细菌和真菌可以生长成为宏观规模。
（２ ） 菌是可移动的，他可以移居到适合其生存的环境或者离开不利于其生存的环境，也就是说移向食物表面而离开有毒的材料。
（３ ） 菌具有对某种化学物质特定的接收功能，该功能使他们能够找到大量的食物源。
营养物质、尤其是有机营养物通常在大多数水环境中很短缺，但是表面包括金属，吸收这些物质后，会使这些营养物相对增加。
（４ ） 微生物能够承受较大范围的温度变化（至少－１０～９９℃）、ｐＨ值变化（０～１０．５）及氧浓度的变化（０～１００％标准大气压）。
（５ ） 它们以群体方式生长，这有助于个体间食物交叉供给，并使它们更可能在不利的环境中生存。
（６ ） 它们繁殖得很快（据报告繁殖期约１８分钟）。
（７ ） 个体细胞能够由水、风、动物、飞行物或其他手段广泛而迅速地扩散，因而在该群体中的某些细胞到达有利于其生存环境的可能性很大。
（８ ） 许多微生物能够很快适应大量的不同营养源。
例如：荧光假单胞菌能够利用１００多种不同的化合物作为单一的碳源和能量，这些化合物包括糖脂类、乙醇、甲醇、有机酸及其它化合物。
（９ ） 许多微生物形成胞外多糖物质（胶囊或黏物质层）。
产生的黏泥具有黏性，能捕捉有机物及垃圾（食物），阻止某些有毒物质（如：杀菌剂）或其他物质（缓蚀剂）的渗透，以及把细胞保持在营养液（大量流体）和这些物质扩散的界面之间。
（１０ ） 许多细菌和真菌产生孢子，这些孢子对温度（有些甚至可以在沸点温度生存一小时以上）、酸、乙醇、杀虫剂、干燥、冷冻及许多其他不利的因素具有很强的抵抗能力。
这些孢子可以存活上百年并在遇到合适环境时迅速成长。
直埋地下管道腐蚀成因分析与防腐蚀措施摘要：在火电厂中，直埋地下管道的腐蚀现象十分普遍。
因此，采取合理的防腐措施就显得十分重要。
本文从直埋地下管道的腐蚀原理入手，分析了其腐蚀成因，并提出了一些防腐蚀措施，希望对日后的管道防腐工作起到一定的作用。
关键词：直埋地下管道；腐蚀成因；防腐蚀措施引言电能已经成为人们生活中必不可少的一种能源，火电厂作为目前发展较为成熟的一种发电厂，也如雨后春笋般遍布在全国各地。
目前，火电厂中的直埋地下管道的应用比较普遍，而直埋地下管道大都为钢管，长期埋于地下的钢管很容易受到土壤的影响，如土壤温度、土壤酸碱度、土壤中含盐量以及杂散电流等都会对钢管产生一定程度的影响，最终使管道出现腐蚀的现象，不仅影响管道的正常工作，同时对火电厂的安全运行以及经济效益也会产生一定的消极作用。
1 直埋地下管道的腐蚀成因1.1土壤酸碱度的影响埋地管道的管壁与作为电解质的土壤介质接触后，由于管道材质不均匀性或表面状态的差异，形成阴、阳极区而发生电化学反应。
（1）阳极区。
钢质构件在土壤中的阳极过程是金属铁的溶解变成铁离子进入电解质(土壤环境)中。
其化学反应式如下：1.2土壤温度的影响土壤温度越高，管道的外腐蚀越严重，因为温度度较高的土壤会使土壤腐蚀电化学过程中的阴极扩散和离子化加剧，从而直接导致外腐蚀加速。
另外，它对土壤的电阻率，土壤中盐、气和水的含量，微生物的活动等都有重要的影响。
如土壤温度升高1℃,其电阻率将提高2％左右。
钢的防护层材料在高温环境中将加速老化，微生物活动会因为温度升高而加剧，因此也会增大腐蚀性。
1.3土壤含盐量对于直埋地下管道来说，土壤也会对其产生一定的腐蚀作用。
土壤本身就具有一定的腐蚀性，其腐蚀性的强弱与土壤的含盐量有关。
土壤中的阴离子包括碳酸根、氯以及硫酸根离子，而氧离子包括钠、镁、钾、钙等离子。
对于土壤来说，若其含盐量比较大，就会使得电导率变大，从而增大了土壤的腐蚀性。
氯离子可参与金属阳极溶解反应进而促进土壤的腐蚀作用，因此接近盐场或海边潮汐区域的土壤腐蚀性更强。
埋地长输管道腐蚀原因及保护措施下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!埋地长输管道腐蚀原因及保护措施在长输管道运行和维护过程中，腐蚀是一个严重的问题，直接影响管道的安全性和使用寿命。

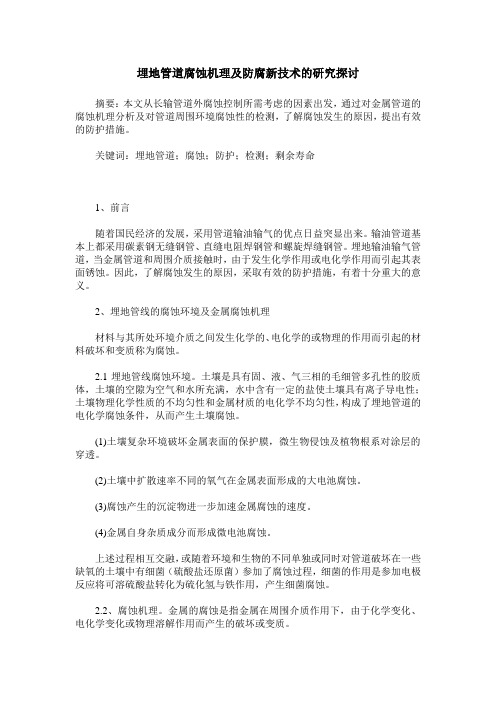

埋地管道腐蚀机理及防腐新技术的研究探讨摘要：本文从长输管道外腐蚀控制所需考虑的因素出发，通过对金属管道的腐蚀机理分析及对管道周围环境腐蚀性的检测，了解腐蚀发生的原因，提出有效的防护措施。
关键词：埋地管道；腐蚀；防护；检测；剩余寿命1、前言随着国民经济的发展，采用管道输油输气的优点日益突显出来。
输油管道基本上都采用碳素钢无缝钢管、直缝电阻焊钢管和螺旋焊缝钢管。
埋地输油输气管道，当金属管道和周围介质接触时，由于发生化学作用或电化学作用而引起其表面锈蚀。
因此，了解腐蚀发生的原因，采取有效的防护措施，有着十分重大的意义。
2、埋地管线的腐蚀环境及金属腐蚀机理材料与其所处环境介质之间发生化学的、电化学的或物理的作用而引起的材料破坏和变质称为腐蚀。
2.1埋地管线腐蚀环境。
土壤是具有固、液、气三相的毛细管多孔性的胶质体，土壤的空隙为空气和水所充满，水中含有一定的盐使土壤具有离子导电性；土壤物理化学性质的不均匀性和金属材质的电化学不均匀性，构成了埋地管道的电化学腐蚀条件，从而产生土壤腐蚀。
(1)土壤复杂环境破坏金属表面的保护膜，微生物侵蚀及植物根系对涂层的穿透。
(2)土壤中扩散速率不同的氧气在金属表面形成的大电池腐蚀。
(3)腐蚀产生的沉淀物进一步加速金属腐蚀的速度。
(4)金属自身杂质成分而形成微电池腐蚀。
上述过程相互交融，或随着环境和生物的不同单独或同时对管道破坏在一些缺氧的土壤中有细菌（硫酸盐还原菌）参加了腐蚀过程，细菌的作用是参加电极反应将可溶硫酸盐转化为硫化氢与铁作用，产生细菌腐蚀。
2.2、腐蚀机理。
金属的腐蚀是指金属在周围介质作用下，由于化学变化、电化学变化或物理溶解作用而产生的破坏或变质。
2.2.1 化学腐蚀。
化学腐蚀是指金属表面与非电介质直接发生纯化学作用而引起的破坏。
其特点为在一定条件下，非电解质中的氧化剂与金属表面的原子相互作用而形成腐蚀产物，腐蚀过程中电子在金属与氧化剂之间直接传递，没有电流产生。
关于埋地油气管道腐蚀机理研究及防护研究发布时间：2022-05-23T07:14:07.965Z 来源：《科学与技术》2022年2月3期作者：栾舒名[导读] 伴随着我国现阶段的经济的不断发展，人们对油气资源的的需求量不断上升栾舒名中国石油辽阳石化分公司辽宁省辽阳市 111003摘要：伴随着我国现阶段的经济的不断发展，人们对油气资源的的需求量不断上升，尤其在运输以及集中储存过程中，油气管道输送发挥着重要的作用，就现阶段我国管道的建设情况来看，油气管道大都是安装在地下，这就导致其在实际的输油过程中经常会出现被腐蚀的问题，从而严重影响到油气管道的运输效率。
本文在此基础上分析现阶段油气管道出现腐蚀的原因，并针对这些原因提出了针对性的解决意见，希望能够有效解决油气管道被腐蚀的问题。
关键词：埋地油气管道；腐蚀机理；防护一、现阶段埋地油气管道出现腐蚀问题的主要原因（一）外界因素对埋地油气管道产生的不良影响埋地油气管道在实际的建设以及运行过程中，一般都是埋藏于地下的，也正是因为这样，所以埋地油气管道的实际工作环境较为复杂，因为我国资源分布以及需求分布都存在着较大的差异，所以埋地油气管道一般需要运输的距离都比较长，这也就使得其需要跨度不同地区，而不同地区之间的土壤结构、成分以及环境等都存在着一定的差异性，所以这也就导致相同材质的埋地油气管道在实际的运输过程中会受到不同性质土壤的影响，从而出现不同程度的腐蚀问题，这也为我国现阶段埋地油气管道防腐蚀工作带来了较大的困难。
其中较为重要的几个影响因素有：运输介质对管道产生的腐蚀问题、温度对管道产生的影响以及施工问题对管道产生的不良影响。
这三个外界因素都会在极大程度上影响到油气管道的腐蚀情况。
其中施工因素对管道产生的影响是能够进行一定程度的避免的，因为很多企业在进行管道建设的过程中，因为工程量大、工期长，所以招聘的焊接人员大都是临时的，而很多焊接人员的焊接技术并不达标，在实际的焊接过程中无法避免的会出现一些焊接问题，或者是出现了一些焊接工作不到位等问题，这些直接影响到整个焊接的质量，还会对后期工作人员的管道检查工作产生一定的不良影响，留下较大的安全隐患，所以希望企业在自身实际的发展中要重视该问题的存在以及隐患。
微生物对金属腐蚀机理的作用研究微生物是一类微小的生物体，它们广泛存在于地球上的各种环境中，包括水体、土壤、大气等。
有些微生物具有可以对金属产生腐蚀作用的能力。
这种被称为微生物腐蚀（Microbiologically Influenced Corrosion，MIC）的现象在工业生产中经常发生，给金属材料的使用和维护带来了很大的挑战。
因此，研究微生物对金属腐蚀的机理显得尤为重要。
微生物腐蚀主要是由一些特定的微生物引起的，其中最常见的是硫酸盐还原菌和铁化细菌。
硫酸盐还原菌通过代谢过程中产生的硫化氢等化学物质对金属产生腐蚀作用；而铁化细菌则通过产生铁膜来促进金属腐蚀。
此外，其他一些微生物如微生物粘着生物膜、微生物积聚等，也会对金属的腐蚀速率产生影响。
微生物对金属腐蚀的机理可以分为生物化学机理和生物物理机理两个方面。
首先是生物化学机理。
微生物通过代谢产物对金属进行腐蚀。
例如，硫酸盐还原菌是一类氧化还原菌，它们通过代谢过程中产生的硫化氢，与金属表面上的氧化物反应生成金属硫化物，从而引起金属腐蚀。
此外，其他一些微生物如铁化细菌、亚硝酸盐还原菌等，它们通过代谢产物的酸碱性对金属表面的氧化物进行中和，打破了金属的保护膜，进而引起金属的腐蚀。
其次是生物物理机理。
微生物积聚在金属表面形成的生物膜可以降低金属表面的氧化还原电位，从而导致微观电池的形成，加速金属的腐蚀。
这是因为生物膜中微生物代谢所释放的电子和金属表面之间的电子传递过程会改变金属表面的电化学特性。
此外，微生物形成的生物膜还可以吸附水分和含氧物质，增加金属表面的湿润度和增加溶解氧的浓度，也会加速金属的腐蚀。
微生物对金属腐蚀的机理研究有助于理解微生物腐蚀的发生和发展过程，提出了一些预防和控制微生物腐蚀的方法。
例如，可以通过采用防腐涂层、合适的材料选择、过滤消毒等方法来减少微生物的接触和积聚，从而减缓或阻断微生物对金属的腐蚀作用。
另外，还可以利用一些抗微生物腐蚀的防腐剂和生物杀菌剂，通过与微生物相互作用来降低其对金属的腐蚀能力。
埋地管道的腐蚀与防腐研究进展摘要：管道输送由于其运输能耗少，成本低，效益好，安全可靠连续性强等优势而广泛应用。
据统计，我国在已建成的各种干线管道的总长度约占98%是埋设与地下的，由于土壤环境的复杂性导致管道容易受到严重腐蚀。
本文综述了几种防腐技术的防腐机理以及应用现状，为埋地管道的防护提供了理论基础。
关键词：管道埋地腐蚀防腐土壤一、引言输油管道的运输的方向并不受方向的限制，相比于公路运输，铁路运输，铁路运输，水运等运输方式，其运费低而且稳定性好，是目前最具有发展前景的运输方式。
然而由于我国的基本国情，我国98%的管线都是埋设与地下的。
埋地输气输油管道与周围土壤介质接触时就会发生化学作用或者电化学作用而引起表面的锈蚀。
管道一旦遭到腐蚀在外形色泽以及机械性能方面都将发生很大的变化，这会直接影响油品的输送甚至不能输送使用。
腐蚀不仅使金属管道本身受到损伤更加重要的是金属结构受到破坏后会引起系统的油品的泄漏，从而导致环境的污染或者系统的停输。
近几年来，“西气东输”和中俄跨国管道的建设迎来高潮，因此加强对油气管道安全技术方面的研究显得尤为重要。
我们必须从各类事故中吸取教训，借鉴国内外的经验教训，将理论与具体实践相结合使管道的安全系数提到最高，将腐蚀造成的损失降到最低。
因此，了解腐蚀发生的原因，采取有效的防腐措施是我们亟待解决的难题。
二、埋地管道腐蚀的机理2.1电化学腐蚀电化学腐蚀是指金属表面与离子导电的介质发生电化学作用而产生的破坏。
地下土壤的物理化学性质的不均匀性和金属材质的电化学不均衡性就为埋地管道的电化学腐蚀创造了条件。
电化学腐蚀是埋地管道中最常见的腐蚀形式。
2.2细菌腐蚀土壤中的一些细菌比如硫酸盐还原菌在贫氧的情况下能加快腐蚀的进程，其作用机理是参加电机反应将可溶性硫酸盐转化为硫化氢，这些细菌利用反应放出的能量来繁殖。
而且硫化氢会与金属反应引起阴极去极化作用，这就是所谓的细菌腐蚀。
细菌腐蚀受许多因素的影响，如土壤的含水量，酸碱性，周围温度以及盐类物质。
埋地管道腐蚀机理及应对措施摘要：介绍了埋地管道的腐蚀机理，分析了影响腐蚀的因素，从内、外防腐蚀、阴极保护等方面论述了防腐蚀的应对措施，并指出了防腐蚀层、阴极保护并重的防腐蚀措施的重要性。
关键词埋地管道;腐蚀机理;影响因素;对策;引言管道是流体长距离输送的主要方式之一，多为隐蔽工程（地下或水下），属半永久性金属设施。
对于埋地管道来说，腐蚀是威胁其长期安全运行的主要因素。
管道腐蚀问题遍及国民经济和国防建设的各个部门，大量的管道、构件和阀门等因腐蚀而损坏报废，既给国民经济带来巨大损失，也给生产生活造成极大的困难，为了防止或减缓腐蚀速度，有必要大力深入研究腐蚀的原理和应对措施。
一、管道腐蚀机理分析地下管道的腐蚀按照“腐蚀”的定义，是指物质与环境作用所发生的破坏。
具体到地下管道，就外部环境而言，是管道材料与土壤环境介质发生的化学、物理化学、电化学作用，导致管道的局部或整体的破坏。
作为管道的材料，主要有金属（铸铁、钢、钢筋）和混凝土等，特别是钢铁材料，主要是经受电化学腐蚀，而混凝土则受到化学、物理化学腐蚀。
此外，管道内部的腐蚀是发生在管道材质与所运送的介质（气、水等）之间的化学、电化学作用，由于介质的不同，其腐蚀情况也有很大差别。
 埋地管道一般用于输送油、气，常遇到的腐蚀介质是硫化氢、二氧化碳、有机硫化物、盐、地层水、矿物质及氧等。
硫化氢水溶液是弱酸，二氧化碳的腐蚀是困扰世界石油工业、同时也是困扰国内油气工业发展的一种常见的腐蚀，台面状腐蚀是腐蚀过程最严重的现象。
关于它的腐蚀机理，一般都认为是溶解在水中的二氧化碳和水反应生成碳酸，而后再和金属离子发生反应使之被腐蚀，这一机理也很好地解释了水化学作用和在现场一旦发生上述过程时，局部腐蚀会突然变得非常严重等现象。
另外氧腐蚀原理氧腐蚀是最普通的一种腐蚀，凡有空气、水、水蒸气存在的场合均会发生氧腐蚀。
腐蚀过程中铁、氧和水化合形成铁锈。
氧腐蚀的速率受水中溶解氧含量影响，随着水中溶解氧含量的增加腐蚀速率也增加。
土壤中的微生物腐蚀与防护微生物腐蚀与防护摘要：本文概括介绍了微生物腐蚀的常见菌种，如硫酸盐还原菌、铁细菌等，其中主要介绍了硫酸盐还原菌的腐蚀机理。
针对微生物腐蚀，目前国内外的防腐技术分为物理方法、化学方法和生物方法，文章对主要的防腐技术进行了介绍。
关键词：微生物腐蚀硫酸盐还原菌防腐技术Abstract: This paper presents the bacteria species involved in micro-biologically influenced corrosion, such assulfate-reducing bacteria and iron bacteria.The corrosion mechanisms by sulfate-reducing bacteria (SRB) was mainly reviewed.Anti-corrosion techniques,including physical method,chemical method and biological method, were also introduced in this paper.Keywords: Micro-biologically influenced corrosion;sulfate-reducing bacteria; anti-corrosion technique1.前言微生物腐蚀(Micro-biologically Influenced Corrosion，简称MIC)是指微生物引起的腐蚀或受微生物影响的腐蚀。
其本质是微生物新陈代谢的产物通过影响腐蚀反应的阴极过程或阳极过程，从而影响腐蚀速率和类型。
为了找到针对 MIC 的既环保又有效的防腐措施，必须首先了解腐蚀微生物的种类及作用机理，了解当今国内外防腐技术的研究现状。
2.影响腐蚀的微生物腐蚀微生物，按照氧的需求、金属种类及腐蚀机制有不同的分类，主要包括硫酸盐还原菌、铁细菌、产酸菌、产粘泥菌和产氨菌等。
全面腐蚀控制２００５年第１９卷第３期１ 引言微生物腐蚀（ＭＩＣ）是由细菌和真菌的存在及其活动所引起的腐蚀。
据相关调查研究表明，管道外部的腐蚀沉积有２７％与ＭＩＣ有关。
下面是有关微生物的一般描述：（１ ） 个体微生物很小（从０．２微米长到几百微米，宽２～３微米），该特性使它们很容易进入缝隙及其它地方。
细菌和真菌可以生长成为宏观规模。
（２ ） 菌是可移动的，他可以移居到适合其生存的环境或者离开不利于其生存的环境，也就是说移向食物表面而离开有毒的材料。
（３ ） 菌具有对某种化学物质特定的接收功能，该功能使他们能够找到大量的食物源。
营养物质、尤其是有机营养物通常在大多数水环境中很短缺，但是表面包括金属，吸收这些物质后，会使这些营养物相对增加。
（４ ） 微生物能够承受较大范围的温度变化（至少－１０～９９℃）、ｐＨ值变化（０～１０．５）及氧浓度的变化（０～１００％标准大气压）。
（５ ） 它们以群体方式生长，这有助于个体间食物交叉供给，并使它们更可能在不利的环境中生存。
（６ ） 它们繁殖得很快（据报告繁殖期约１８分钟）。
（７ ） 个体细胞能够由水、风、动物、飞行物或其他手段广泛而迅速地扩散，因而在该群体中的某些细胞到达有利于其生存环境的可能性很大。
（８ ） 许多微生物能够很快适应大量的不同营养源。
例如：荧光假单胞菌能够利用１００多种不同的化合物作为单一的碳源和能量，这些化合物包括糖脂类、乙醇、甲醇、有机酸及其它化合物。
（９ ） 许多微生物形成胞外多糖物质（胶囊或黏物质层）。
产生的黏泥具有黏性，能捕捉有机物及垃圾（食物），阻止某些有毒物质（如：杀菌剂）或其他物质（缓蚀剂）的渗透，以及把细胞保持在营养液（大量流体）和这些物质扩散的界面之间。
（１０ ） 许多细菌和真菌产生孢子，这些孢子对温度（有些甚至可以在沸点温度生存一小时以上）、酸、乙醇、杀虫剂、干燥、冷冻及许多其他不利的因素具有很强的抵抗能力。
这些孢子可以存活上百年并在遇到合适环境时迅速成长。
在自然环境中，存活与生长之间存在着不同。
微生物能够抵抗长期的饥饿和干燥，如果环境在潮湿与干燥之间交替变化，微生物可以在干旱期存活，在潮湿期生长。
（１１ ） 微生物依靠对化学物质的降解能力或通过利用黏泥、细胞壁和细胞膜的防渗透能力的特性而具微生物腐蚀机理及对埋地管道腐蚀防护的影响夏双辉１ 戚明友１ 李建秀２（１、 合肥钢铁公司动力厂，合肥２３００１１； ２、西施兰联合企业有限公司，河南南阳４７３１００）摘 要：本文简要叙述了产生微生物腐蚀的几类菌落及相应腐蚀的机理，并叙述了微生物腐蚀与埋地管道所处的环境、表面涂层及辅加的阴极保护的相互影响关系，这对于从事埋地管道的防腐蚀研究和实施保护有一定的参考作用。
关键词：微生物腐蚀 埋地管道 沉积 阴极保护C o r r o s i o n M e c h a n i s m o f M I C a n d I n f l u e n c e s o n C o r r o s i o n a n d P r o t e c t i o no f U n d e r g r o u n d P i p e l i n eＸｉａ Ｓｈｕａｎｇｈｕｉ１ Ｑｉ Ｍｉｎｇｙｏｕ１ Ｌｉ Ｊｉａｎｘｉｕ２（１． Ｐｏｗｅｒ Ｐｌａｎｔ ｏｆ Ｈｅｆｅｉ Ｓｔｅｅｌ ａｎｄ Ｉｒｏｎ Ｃｏｒｐｏｒａｔｉｏｎ， Ｈｅｆｅｉ ２３００１１；２． Ｓｉｓｌａｎ Ｃｏｍｐｌｅｘ Ｅｎｔｅｒｐｒｉｓｅｓ Ｃｏ．， Ｌｔｄ， Ｎａｎｙａｎｇ４７３１００，Ｈｅｎａｎ ）Ａｂｓｔｒａｃｔ： Ｔｈｉｓ ｐａｐｅｒ ｄｅｓｃｒｉｂｅｄ ｔｈｅ ｍｉｃｒｏｏｒｇａｎｉｓｍｓ ａｎｄ ｔｈｅｉｒ ｃｏｒｒｏｓｉｏｎ ｍｅｃｈａｎｉｓｍ， ｔｈｅｎ ｄｅｓｃｒｉｂｅｄ ｔｈｅ ｅｎｖｉｒｏｎｍｅｎｔ， ｃｏａｔｉｎｇｓａｎｄ ｃａｔｈｏｄｉｃ ｐｒｏｔｅｃｔｉｏｎ ｏｆ ｐｉｐｅｌｉｎｅ ａｎｄ ＭＩＣ． Ｔｈｅ ｉｎｆｌｕｅｎｃｅｓ ｔｏ ｅａｃｈ ｏｔｈｅｒ ｗｅｒｅ ａｌｓｏ ｉｎｔｒｏｄｕｃｅｄ．Ｋｅｙｗｏｒｄｓ： ＭＩＣ； ｕｎｄｅｒｇｒｏｕｎｄ ｐｉｐｅｌｉｎｅ； ｄｅｐｏｓｉｔｓ； ｃａｔｈｏｄｉｃ ｐｒｏｔｅｃｔｉｏｎ全 面 腐 蚀 控 制T O T A L C O R R O S I O N C O N T R O L 第１９卷第３期２００５年６月Ｖｏｌ．１９ Ｎｏ．３Ｊｕｎｅ． ２００５有对许多化学物质（抗生素、杀菌剂等等）的抵抗能力，这种抵抗力很容易通过变异或捕获质体（实质上是通过自然发生的细胞间的基因变换，即：自然界的基因工程）而获得。
２ 微生物腐蚀机理最严重的微生物腐蚀发生在有多种微生物共同存在的场合。
这些微生物包括金属氧化型细菌、硫酸盐还原菌（ＳＲＢ）、产酸菌（ＡＰＢ）及金属还原菌（ＭＲＢ），它们在生物膜内以复杂的方式相互作用。
微生物腐蚀不产生单一形式的局部腐蚀，相反，除产生电偶腐蚀和磨蚀腐蚀外，微生物腐蚀还会产生点蚀、缝隙腐蚀、沉积物腐蚀及选择性腐蚀。
在含氧条件下，细菌的主要作用是增加引发局部腐蚀的可能性，细菌能够形成产生点蚀和缝隙腐蚀的适宜条件。
一旦诱发局部腐蚀，细菌能维持连成一片的点／缝隙的合适条件（如：低氧），点蚀产生的速度可以是在含氧环境中通过真菌、在缺氧环境中通过某些细菌产生的有机酸来控制。
在缺氧还原条件下，当清除腐蚀产物时，可以观察到很强的微生物腐蚀（即：存在由滞流到流动和由缺氧到富氧的转变）。
下面简述碳钢微生物腐蚀机理。
２．１ 硫酸盐还原菌硫酸盐还原菌是一群不同的厌氧细菌，而这种细菌可以从各种不同的物质环境中分离出来。
如果生物膜内吸氧速度大于膜形成期间的氧扩散速度，则金属／生物膜界面就会产生缺氧情况，并为通过硫酸盐还原菌产生硫化物提供合适的条件。
产生缺氧条件所需的临界生物膜厚度取决于氧气的可获得性和呼吸速度，硫酸盐还原菌的聚集总是与水下硫酸盐的聚集有关。
尽管它们能够应变以适应ｐＨ值条件，但是合适的ｐＨ值范围应该是６～１２，硫酸盐还原菌生长在缺氧条件下的土壤、淡水或盐水中。
许多种硫酸盐还原菌已经被确认它们在结构和它们所代谢的物质方面是不同的，但它们都具有将某些有机物氧化为有机酸或通过无机硫酸盐的还原将二氧化碳还原为硫化物的能力。
在缺氧条件下，硫酸盐还原菌的代谢引起硫化物在金属表面附近的积累，当金属表面被生物膜覆盖时，硫化物在金属表面附近的浓度最高。
如果铁离子和硫化物离子都存在，硫化铁很快在碳钢上形成并覆盖其表面。
硫化铁的生成促进了阴极反应，电通道一旦形成，一个以低碳钢表面作为阳极的电偶就生成了，电子通过硫化铁传递。
在铁离子浓度低时，暂时附着的保护性硫化铁膜在钢表面形成，继而降低腐蚀速度。
２．２ 酸的产生细菌和真菌都可产生有机酸，大多数硫酸盐还原菌群体代谢的最终产物是像乙酸这样的短链脂肪酸。
这种酸对碳钢具有很强的腐蚀性，而且当在一个菌落下或其他沉积物下集聚时会变得尤其具有侵蚀性。
氯的添加会加速这种的侵蚀，腐蚀产生的氯化物有很大体积且不稳定，常常从表面脱落。
其他细菌种类会产生侵蚀性无机酸，如Ｈ２ＳＯ４，土壤中的微生物可以产生高浓度的二氧化碳，二氧化碳溶解在地下水中，生成碳酸。
碳酸的溶液对碳钢具有很强的腐蚀性，并会导致全面腐蚀、点蚀及应力腐蚀破裂。
２．３ 金属沉积微生物也能通过在金属表面形成充气浓差电池和固定微生物菌落下的阳极区来影响腐蚀。
常引起各种浓差充气电池的微生物是那些能够沉积铁和氧化锰的生物。
锰的氧化物、沉积与细胞的生长、有机碳的代谢有关。
还原态锰（Ｍｎ２＋）是可溶的，而氧化态的锰（Ｍｎ２Ｏ３，ＭｎＯＯＨ， Ｍｎ３Ｏ４，ＭｎＯ２）是不可溶的。
由于微生物的作用，锰的氧化物沉积在埋地或浸水的材料上，这些材料包括金属、石头、玻璃、塑料，并会发生在具有１０×１０－９～２０×１０－９较低锰浓度的自然水域中。
对于阳极控制的低碳钢腐蚀，锰的氧化物会提高腐蚀电流。
对于具有大矿物表面积的生物矿化氧化物来说，这种电流是相当可观的。
假定有足够的电导率，锰的氧化物可以用作阴极，引起沉积物下产生缺氧阳极的腐蚀。
氧化铁细菌从松散的介质或基层上通过亚铁离子转化成橙红色的氧化铁或氢氧化铁包瘤。
铁沉积细菌是微氧性细菌，需要与其他细菌协同作用以维持其近似环境中的低氧条件。
电池的沉积物和金属离子产生氧浓差电池，这些电池有效地将氧气从沉积层下的区域排除，产生一系列作为单独或整体具有很强腐蚀性的环境。
在含氧环境中，沉积物下缺氧。
与大的、周围充氧的阴极相比，该区域便成为相对较小的阳极。
氧的阴极还原导致金属附近溶液ｐＨ增加，金属将在阳极点生成金属离子。
如果金属氢氧化物从热力学上溶液中是稳定相，金属离子将被水解生成Ｈ＋离子。
如果阴极点和阳极点相互分离，则阳极的ｐＨ值将会降低，而阴极的ｐＨ值将会升高。
阳极的ｐＨ值取决于特定的水解反应，除此以外，来自于电解质的Ｃｌ－离子将会转移到阳极以中和电荷，形成具有较强腐蚀性的金属氯化物。
在这些条件下，点蚀具有浓差充气腐蚀的一般特征，具有大阴极小阳极，并有酸和金属氯化物生成。
点蚀的引发取决于细菌附近矿物质的沉积，点蚀的扩散则不取决于生物活动，而取决于金属学。
２．４ 金属还原异价铁及／或锰还原发生在几种微生物中，它们包括厌氧细菌和兼性需氧细菌。
缓蚀剂和筛选实验表明：Ｆｅ３＋和Ｍｎ４＋是有效的电子受体，这种受体在氧化还原能力方面类似于硝酸盐，并胜过如硫酸盐或二氧化碳这样的低电位电子受体。
与固体铁（Ｆｅ３＋）和锰（Ｍｎ４＋）氧化物直接接触的金属还原菌产生可溶性离子（Ｆｅ２＋ 和Ｍｎ２＋）。
结果是表面产生氧化物的溶解和局部腐蚀。
３ 管道微生物腐蚀３．１ 环境埋地管道的微生物腐蚀电位受养分、水及受电子能力控制。
回填材料中土壤的水分含量和细菌的数量比管道附近无翻动的土壤中要大。
沟道回填土没有原来的坚实，因此可有较多的水分渗入和增加氧气扩散。
厌氧细菌在浸水而密实的土壤中繁殖，温度和氧气浓度的交替变化将影响细菌群的生长。
尽管有许多关于埋地管道微生物腐蚀的机理，但大多数归结于硫酸盐还原菌和产酸菌的存在和活动。
一般来说，沙土地适合于产酸菌，黏土对两者都有利。
为了防止各种形式的腐蚀和破裂，使用了几种涂料，包括沥青、聚烯烃类、熔结环氧树脂（ＦＢＥ）。
管道通过外加电流阴极保护得到进一步保护，但微生物腐蚀仍然能在有这些防护措施的情况下发生。
３．２ 涂层由于现场测量和实验室试验的环境条件（如土壤湿度、微生物群、养分）不同，很难对涂料层的性能好坏做出比较。
由于管道表面不规则引起的土壤应力或缝隙，尤其是在纵焊缝或环焊缝处会在胶带涂层和管道表面间产生充满地下水的间隙，并可引发在脱落的涂层下产生腐蚀微电池的微生物。
