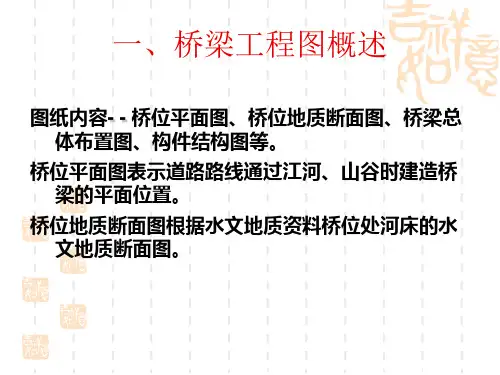

一、桥梁工程图概述图纸内容--桥位平面图、桥位地质断面图、桥梁总体布置图、构件结构图等。
桥位平面图表示道路路线通过江河、山谷时建造桥梁的平面位置。
桥位地质断面图根据水文地质资料桥位处河床的水文地质断面图。
二、桥梁总体布置图表达桥梁上部结构、下部结构、附属结构组成情况的总图。
表示桥型、跨径、总体尺寸、各主要构件的相互位置关系、各部分的标高、材料数量以及有关的说明等。
一般包括立面图、平面图和横剖视图总长125.04m ，六孔（跨）钢筋混凝土公路桥，跨度20m中心桩K+114.00河床桥面净宽，防撞护栏护坡形式—锥形护坡路线连接桥墩由立柱与承台组成两端钢筋混凝土桥台五个单排双柱桥墩板厚90cm，横坡2%，桥面宽11m，护栏宽0.5m 立柱间距5.7（4.2+1.5）立柱上部直径1.5m立柱下部直径1.8m 20m跨预应力钢筋混凝土空心板中板—7片边板—各1片桥墩混凝土桥面比例三、构件结构图表达各构件的形状、构造、尺寸的图样。
表达桥台、桥墩、主梁或主板、护栏等构件的大样详图。
中板长19.96m，宽1.24m，高0.9m，八棱柱空腔，C40混凝土封端板的中部上方设绞缝四、斜拉桥大型桥梁采用的新型结构形式，包括钢筋混凝土梁板、拉索和主塔。
跨度大、造型美观。
图样包括立面图、平面图和横剖视图。
边跨主跨双塔单索面钢筋混凝土斜拉桥外形桥墩的平面状况外形桥墩的平面状况桥面宽29m ，人行道护栏宽17.5m车形道各宽11.25m中央分隔带宽3m 塔柱高58m桥墩承台，基础形状、高度尺寸钻孔桩直径数量标高及埋置深度五、桥梁工程图的阅读方法总体状况、细部内容综合阅读1. 设计说明--桥梁的名称、桥型、主要技术指标2. 桥梁总体布置图--各构件的关系和相互位置。
3. 构件结构图--构件的材料、形状和构造4. 桥梁总体布置图和构件结构图对照4.4.4 涵洞工程图涵洞是公路工程中宣泄小量水流的构筑物。
处于路基下方，横穿道路中心线。
