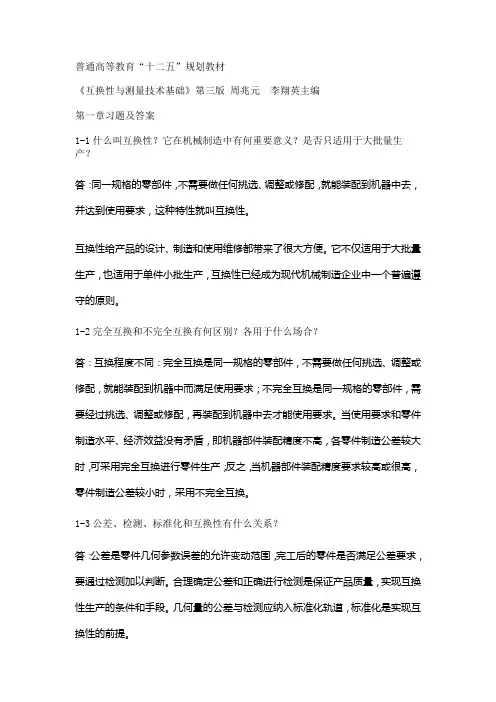

答案第一章绪论一、填空题1、不需要挑选、不调整或修配、满足使用要求2、不完全3、公差、检测4、标准化5、16、25、40、6、11、8.00二、判断题×√√三、简答题1、答:设计方面:可以最大限度地采用标准件、通用件和标准部件,大大简化了绘图和计算工作,缩短了设计周期,加速产品更新。
有利于计算机辅助设计和产品的多样化。
制造方面:有利于组织专业化生产,便于采用先进工艺和高效率的专用设备,提高产品质量和生产率,降低制造成本。
装配过程:提高装配质量,缩短装配周期。
使用维修方面:缩短机器的维护时间,节约修护费用,提高机器的使用价值。
2、答:标准(Standard):是对重复性事物和概念所做的统一规定。
标准化(Standardization)是指在经济、技术、科学及管理等社会实践中,对重复性事物和概念,通过制订、发布和实施标准达到统一,以获得最佳秩序和社会效益的有组织的活动过程。
按标准颁发的级别分,我国的技术标准有四个层次:国家标准、行业标准、地方标准和企业标准。
3、答:零件在装配或更换时,不需选择、调整或辅助加工(修配)的互换性为完今互换性。
当装配精度要求较高时,采用完全互换性将使零件制造公差很小,加工困难,成本很高,甚至无法加工。
这时,将零件的制造公差适当放大,使之便于加工,而在零件完工后再用测量器具将零件按实际尺寸的大小分为若干组,使每组零件间实际尺寸的差别减小,装配时按相应组进行(例如,大孔组零件与大轴组零件装配,小孔组零件与小轴组零件装配)。
这样,既可保证装配精度和使用要求,又能解决加工困难,降低成本。
此种仅组内零件可以互换,组与组之间不能互换的特性,称之为不完全互换性。
第二章极限与配合基础一、填空1.相、不相2.标准公差、基本偏差3.紧4.φ79.9685mm、φ80.0315mm5. 16μm、27μm6. -0.009m、0.02mm7. 0mm、0.013mm8. 0.012mm、0.053mm9.ф25.02mm、 25.041mm、0.021mm10.0mm、-0.013mm、0.006mm、-0.015mm11.完全、不完全12.ф60H7/f613.514.大小、位置、公差值、基本偏差15.测量16.大小、位置、配合公差值、极限间隙或极限过盈17.互换性18.基孔制、基轴制19.直接、绝对、接触20.公称尺寸、检定尺寸21.真值22.分散程度、位置二、选择题1-5 ACCCC6-10 BCDCC11-15 DBDCC16-20 BDBCB三、判断题1-5 ×√×√×6-10 √√√××11-15 ×××××16-20 ×√×√√四、计算题1、根据下表中提供的数据,求出空格中应有的数据并填如空格内(单位mm)。
2、解:①Xmax=ES-ei=0.131mm,Xmin=EI-es=0.065mm,配合公差:Tx=Xmax-Xmin =0.066mm属于间隙配合图型如图2.1图2.1②Xmax=ES-ei=0.023mm,Yman=Ei-es=-0.018mm,配合公差:Ty=Xmax-Ymin=0.041mm,属于过度配合图2.2图型如图2.2③Ymax=EI-es=-0.060mm,Ymin=ES-ei=-0.011mm,配合公差:Ty=Ymax-Ymin=0.049mm,属于过盈配合图型如图2.3 图2.33、解:(1)选择基准制。
因为没有特殊要求,所以选择基孔制,基孔制配合EI=0(2)选择孔、轴的公差等级。
计算配合公差:即所选孔、轴公差之和应最接近而不大于查表确定孔、轴的公差等级。
IT7 = 0.021mm,IT6 = 0.013mm, 孔用IT7,轴用IT6。
IT7+IT6 = 0.034 mm<0.035mm。
(3) 确定孔轴公差代号。
因为是基孔制,孔的公差带为因为,,所以应最接近于-0.020mm.查轴的基本偏差表,确定轴的基本偏差代号为f。
mmmm。
确定轴的公差带为(4) 验算极限间隙。
查出孔、轴的各极限偏差X=ES-ei=0.021-(-0.033)=+0.054mmmaxX=EI-es=0-0.020=+0.020mm。
经验算可知,所选配合ф30H7/ f6是合适的。
min(5)公差带图如图2.4所示:图2.44、解:(1)孔Φ60H7,因为是基孔制,所以,EI=0,ES=EI+IT7=0+0.030=+0.030因为轴Φ60g6的基本偏差是上偏差,即es=-0.010,ei=es-IT6=-0.010-0.019=-0.029(2)Xmax=ES-ei=+0.030-(-0.029)=+0.059Xmin=EI-es=0-(-0.010)=+0.010(3)间隙配合(4)公差带图如2.5:图2.55、解:1)查表得 Th =IT8=0.046 Ts=IT7=0.030为基孔制,Φ50H8为基准孔,其基本偏差为EI =0,ES =0.046,所以轴为Φ50f7,查表得其基本偏差为上偏差,ES=-0.025,故EI=ES-Th=-0.025-0.030=-0.050,所以孔为,公差带图如图2.6,图2.62):间隙配合最大间隙Xmax=ES-ei=[0.046-(-0.055)]mm=0.101mm最小间隙Xmin=EI-es=[0-(-0.025)]mm=0.025mm配合公差 T f=Th +Ts=(0.046+0.030)mm=0.076mm配合公差带图如图2.7:图2.7第三章几何公差一、简答题1、答:形位公差的研究对象是零件的几何要素,它是构成零件几何特征的点、线、面的统称。
2、答:包容要求(ER)是尺寸公差与形位公差相互有关的一种相关要求。
它只适用于单一尺寸要素(圆柱面、两反向的平行平面)的尺寸公差与形位公差之间的关系。
采用包容要求的尺寸要素,应在其尺寸极限偏差或公差带代号之后加注符号E 。
采用包容要求的尺寸要素,其实际轮廓应遵守最大实体边界,即其体外作用尺寸不超出其最大实体尺寸,且局部实际尺寸不超出其最小实体尺寸。
3、答:最大实体要求(MMR)是相关要求中的一种。
既可以应用于被测要素,也可以应用于基准中心要素。
最大实体要求应用于被测要素时,应在被测要素形位公差框格中的公差值后标注符号“M ”;最大实体要求应用于基准中心要素时,应在被测要素的形位公差框格内相应的基准字母代号后标注符号“M”。
二、选择题1D2B3B4B三、判断题1×2√3×4×5×6×7×8×四、读图题1、解:表3.12、解:3、解:图3-34、解:第四章表面缺陷、表面粗糙度及测量一、填空题1、凹缺陷类、凸缺陷类、混合缺陷类、区域和外观缺陷类2、用途或功能、项目3、目视检查、比较检查、测量、针描法4、取样长度5、轮廓算术平均偏差Ra、轮廓最大高度Rz二、判断题1、√2、√三、简答题1、答:Ra:在取样长度范围内,被测轮廓线上各点至基准线的距离的算术平均值。
Rz:在取样长度范围内,轮廓封顶线和轮廓谷底线之间的距离,称为轮廓最大高度。
2、答:表面结构中粗糙度轮廓的含义是指零件表面由间距很小的微小峰、谷所形成的微观几何误差。
它对零件的使用性能中的耐磨性、耐腐蚀性和耐疲劳性以及配合性质的稳定性均有影响。
3、答:测量表面粗糙度的方法有:比较法、光切法、光波干涉法、感触法。
各用于:1)比较法简单易行,适合在车间使用。
由于其评定的可靠性在很大程度上取决于检验人员的经验,因而主要用于评定表面粗糙度较低的近似评定;2)光切法常用的仪器是光切显微镜,测量范围为0.5~50μm,适用于Rz参数的评定;3)光波干涉法常用的仪器为干涉显微镜,测量范围为0.05~0.8μm,适用于Rz参数的评定;4)感触法可直接显示R a参数值,测量范围为0. 025~5μm。
4、答:表面粗糙度参数值的选用,一般应按零件的表面功能要求和加工经济性进行综合考虑,选择合适的标准参数值。
即在满足使用性能要求的前提下,尽可能选用较大的粗糙度参数值。
并不是越小越好,这样做只能提高加工成本。
在确定表面粗糙度要求时,应对载荷、润滑、材料、运动方向、速度、温度、成本等因素进行考虑确定适当的标准参数值。
具体选用表面粗糙度时,主要考虑以下原则:(1)在同一零件下,工作表面的粗糙度数值一般比非工作表面小;(2)配合性质要求较高的配合表面,要求配合稳定可靠,粗糙度值应选得小些。
(3)摩擦表面比非摩擦表面的粗糙度数值小,且速度越快、压力越大的摩擦表面,其数值也越小。
(4)对承受变动载荷的零件表面,以及最容易产生应力集中的部位(如沟槽处),粗糙度数值要小。
(5)一般情况下,在同标准公差等级、同基本尺寸时,轴的粗糙度数值应比孔小;(6)配合零件的表面粗糙度应与尺寸和形状公差相协调。
尺寸公差、形状公差越小,表面粗糙度数值也越小。
在尺寸公差、形状公差和表面粗糙度参数值之间没有确定的函数关系;(7)运动精度要求高的表面,表面粗糙度数值要求小;(8)接触刚度或测量精度要求高的表面,表面粗糙度数值要求小。
