高精细丝网印版的制作(二)

丝印网版制作详细步骤解析印刷过程中网版质量的好坏直接关系到印制品质量的好坏，因此，网版制作工艺值得业内人士深入研究与探讨。

一、网版制作过程详解一般来讲，网版制作因所用感光材料的不同，其生产工艺也有所区别，但无论采取哪种工艺，网版生产过程中都少不了以下几个步骤：丝网及网框选择、拉网、洗网、涂感光材料、曝光、显影、烘干。

下面我们来详细了解一下各流程的操作方法及注意事项。

1、丝网的选择目前市面上的丝网种类很多，如蚕丝丝网、尼龙丝网、涤纶丝网、金属丝网等，一般从成本与适用性方面考虑，尼龙丝网为市面上使用最普遍的丝网种类。

尼龙丝网特点介绍尼龙丝网具有表面光滑，透墨性、柔软性好，弹性大，适应性强，拉伸强度、弹性及耐摩擦性好、结节牢度大，使用寿命长、耐酸、耐化学药品及有机溶剂性能优等众多特性，因此得到精细印刷的青睐，在细线绘画图案及网点印刷中得到广泛使用。

使用注意事项：尼龙丝网除以上优点外，也具有一些缺点，如伸长率大、耐热性低等，因此在使有尼龙丝网时应注意以下几点：·因尼龙丝网的伸长率大，因此在印刷时要求使用强度大的网框和绷网机；·针对尼龙丝网耐热性低的缺点，因此在印刷时不要采用热溶法固定丝网；·紫外线对尼龙丝网也会造成一些影响，因此在保管尼龙丝网或其相应网版时应注意避开光线。

2、网框的选择按材质，网框一般有木框、铝框、铁框、塑料框、不锈钢框、铜框六种，常用的有木框、铝框、铁框等。

·木框：价格比较便宜，制作方便，可手工绷网又可机械绷网，但其不足之处在于强充低，易变形，只适于低精度产品的印刷，而不适于快速高精度网印，此外木框拉出来的网易松弛，回收性差。

·铁框：相比木框具有尺寸稳定，坚固耐用的特点，但其体重、易生锈，使用起来较不方便，且只可用机械绷网。

·铝框：虽也只适用于机械绷网，但其具有变形小、体积轻、不易生锈、移动方便的特点，因此铝框是目前印刷制版中采用最多的一种网框。

分享丝网印刷网版制作知识及制版方法一、丝网的分类1、聚脂丝网（涤纶）PET1000（SL/S/T/HD）--以120/305目为例，共分为三个规格：120-31（S极超薄型）PW120-34（T标准型）PW120-40PW（HD厚型）特性：--抗拉伸强度高（张力）--耐磨性能好、对气候不敏感--耐酸（硫酸、盐酸、硝酸）性能好能耐普通溶剂2、尼龙丝网PA1000（S/T）以120/305目为例：共分为二个规格：120-30（S极）120-35（T极标准）特性：--很好的耐磨性（对粗糙面或弧度面的耐磨性能好）--表面张力好回弹性高--耐溶剂性能好--较好的耐碱性二、如何选择丝网：1、丝网结构与目数线网的几何结构指的是丝网的所有二维和三维的外观，其几何结构的基本要素是丝网的目数和网丝的直径。

例如：120-34表示每一厘米内120根网丝，每要网丝标定的直径为34um。

**丝网的目数是指每一个公分内有多少条丝线，**网丝的直径指的是未编织的网丝直径的标定值。

**丝网的几何结构分为：平结丝网（1：1）斜结丝网（2：1，2：2，或3：3）不同的编织方法的网孔大小不一致，从而决定网板的透墨量（透墨量是决定印刷效果的重要因素）2、丝网开孔决定：（W）**丝网印刷油墨中颗粒的最大尺寸（印刷中油墨的平均颗粒尺寸必须小于网孔的1/3）。

**线条和网点印刷层次的精细程度（太大的开孔漏墨过多，得不到精细的线条）**油墨的剥离性能（如油墨的颗粒大导致堵网从而影响到下一次印刷时油墨的穿透性）**印刷墨层的厚度（开孔太小透墨量也少，得不到较厚的墨层）一般来说，丝网的开孔大于网丝直径的丝网比网孔小于网丝直径的丝网能够复制出更高的分辩率。

（当然，油墨的流动性、粘性和其他因素也会影响）三、正确绷网：1、标准的绷网步骤：丝网可在1-3分钟内绷到所希望的张力值，但在丝网固定到网框之前，必须要等待15分钟以上，然后再将张力增加到最终所要的张力值，如果将此过程重复几次，会减少将来的张力损失。

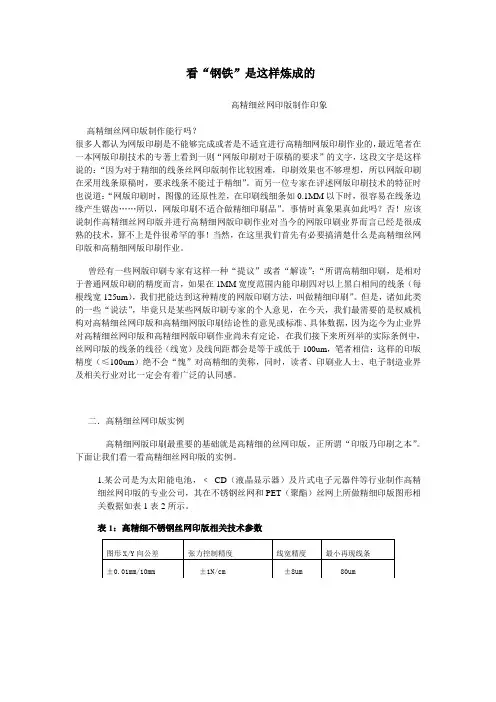

看“钢铁”是这样炼成的----------高精细丝网印版制作印象----高精细丝网印版制作能行吗？很多人都认为网版印刷是不能够完成或者是不适宜进行高精细网版印刷作业的，最近笔者在一本网版印刷技术的专著上看到一则“网版印刷对于原稿的要求”的文字，这段文字是这样说的：“因为对于精细的线条丝网印版制作比较困难，印刷效果也不够理想，所以网版印刷在采用线条原稿时，要求线条不能过于精细”。

而另一位专家在评述网版印刷技术的特征时也说道：“网版印刷时，图像的还原性差，在印刷线细条如0.1MM以下时，很容易在线条边缘产生锯齿……所以，网版印刷不适合做精细印刷品”。

事情时真象果真如此吗？否！应该说制作高精细丝网印版并进行高精细网版印刷作业对当今的网版印刷业界而言已经是很成熟的技术，算不上是件很希罕的事！当然，在这里我们首先有必要搞清楚什么是高精细丝网印版和高精细网版印刷作业。

曾经有一些网版印刷专家有这样一种“提议”或者“解读”：“所谓高精细印刷，是相对于普通网版印刷的精度而言，如果在1MM宽度范围内能印刷四对以上黑白相间的线条（每根线宽125um），我们把能达到这种精度的网版印刷方法，叫做精细印刷”。

但是，诸如此类的一些“说法”，毕竟只是某些网版印刷专家的个人意见，在今天，我们最需要的是权威机构对高精细丝网印版和高精细网版印刷结论性的意见或标准、具体数据，因为迄今为止业界对高精细丝网印版和高精细网版印刷作业尚未有定论，在我们接下来所列举的实际条例中，丝网印版的线条的线径（线宽）及线间距都会是等于或低于100um，笔者相信：这样的印版精度（≤100um）绝不会“愧”对高精细的美称，同时，读者、印刷业人士、电子制造业界及相关行业对比一定会有着广泛的认同感。

二．高精细丝网印版实例高精细网版印刷最重要的基础就是高精细的丝网印版，正所谓“印版乃印刷之本”。

下面让我们看一看高精细丝网印版的实例。

1.某公司是为太阳能电池，﹤CD（液晶显示器）及片式电子元器件等行业制作高精细丝网印版的专业公司，其在不锈钢丝网和PET（聚酯）丝网上所做精细印版图形相关数据如表1表2所示。

丝网印刷制作电路板和仪器标牌面板的方法丝网印刷制作电路板和仪器标牌面板的方法一、图稿绘制（晒版稿）1. 用电脑绘制：利用电路图设计软件（protel）设计好需要的电路图，并用激光打印机打印在专用纸膜上。

2.手工绘制：首先绘制好一份底稿，然后把激光打字膜或晒版用的专用描图硫酸纸（半透明，专业商店有售）放在底稿上面，这时电路图的轮廓通过半透明纸或膜展现眼前，再用小号勾线毛笔和制版专用氧化铁（可自己配制）或“一得阁”墨汁来按轮廓线仔细描绘。

要求描绘好的电路图墨汁密度高，且均匀一致，能起到阻光作用。

二、绷网方法绷网看似简单，其实并不容易，绷网对以后的印刷有着直接影响。

首先把选择好的丝网在清水中浸泡1～3分钟（这个手续很重要），然后将浸泡后的丝网用专用钉或图钉在框的侧面先大概绷紧固定，再进一步仔细调整四边的松紧程度，以使丝网绷在方框上四边拉力均匀一致，最后用专用粘网胶或“鱼珠牌”万能胶粘紧粘严，以防在使用中漏油墨。

三、晒版方法1.采用专业晒版箱曝光，如图1所示。

2.采用日光晒版，如图2所示。

首先在暗室中将描绘好的图稿平放在网版上，在图稿上盖一块透明玻璃，玻璃上面再盖一块黑布，在网框的另一面底下垫上一块厚度适当的海绵或泡沫垫，使丝网和图稿紧贴无缝，然后移到室外日光下，揭去黑布，进行曝光。

曝光时间的长短可根据光线的强弱先作实验然后再确定。

曝光完成后再移到室内用清水冲洗，洗后晾干就可使用了。

四、印刷方法1.印刷电路板时应选择油溶性耐腐蚀油墨，不可使用普通油漆，因为油漆可造成网版堵塞和产生干涸现象。

2.刮刀是丝印中的主要工具，也是专用工具，专业商店有售。

印刷电路板时以选择硬度适当的橡胶刮刀较为理想。

如按原文所说用三角板，笔者认为印的次数多了，有可能会使感光胶脱落。
