串口控制全彩LED程序

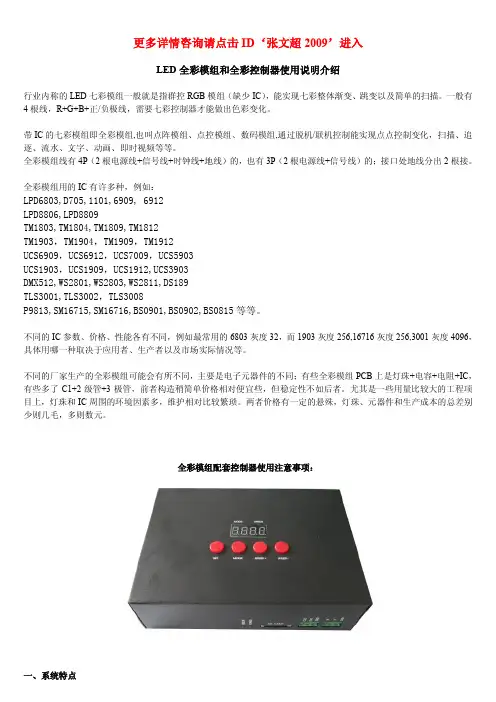

LED全彩模组和全彩控制器使用说明介绍行业内称的LED七彩模组一般就是指群控RGB模组（缺少IC），能实现七彩整体渐变、跳变以及简单的扫描。

一般有4根线，R+G+B+正/负极线，需要七彩控制器才能做出色彩变化。

带IC的七彩模组即全彩模组,也叫点阵模组、点控模组、数码模组,通过脱机/联机控制能实现点点控制变化，扫描、追逐、流水、文字、动画、即时视频等等。

全彩模组线有4P（2根电源线+信号线+时钟线+地线）的，也有3P（2根电源线+信号线）的；接口处地线分出2根接。

全彩模组用的IC有许多种，例如：LPD6803,D705,1101,6909, 6912LPD8806,LPD8809TM1803,TM1804,TM1809,TM1812TM1903，TM1904，TM1909，TM1912UCS6909，UCS6912，UCS7009，UCS5903UCS1903，UCS1909，UCS1912,UCS3903DMX512,WS2801,WS2803,WS2811,DS189TLS3001,TLS3002，TLS3008P9813,SM16715,SM16716,BS0901,BS0902,BS0815等等。

不同的IC参数、价格、性能各有不同，例如最常用的6803灰度32，而1903灰度256,16716灰度256,3001灰度4096，具体用哪一种取决于应用者、生产者以及市场实际情况等。

不同的厂家生产的全彩模组可能会有所不同，主要是电子元器件的不同；有些全彩模组PCB上是灯珠+电容+电阻+IC，有些多了C1+2级管+3极管，前者构造稍简单价格相对便宜些，但稳定性不如后者。

尤其是一些用量比较大的工程项目上，灯珠和IC周围的环境因素多，维护相对比较繁琐。

两者价格有一定的悬殊，灯珠、元器件和生产成本的总差别少则几毛，多则数元。

全彩模组配套控制器使用注意事项：一、系统特点1、32级—65536级灰度控制，软件Gamma校正处理。

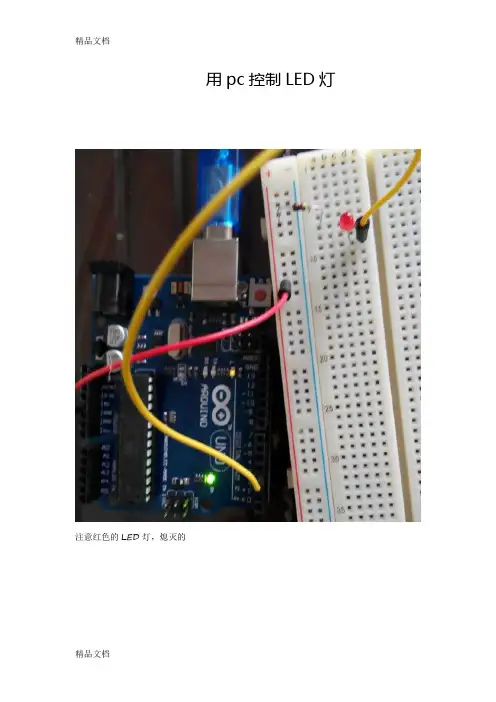

用pc控制LED灯注意红色的LED灯，熄灭的亮了，程序界面，注意要开启串口才能控制注意，我的arduino板子占用com3,所以mscomm也要用3口，不要弄错了，这里走过弯路，隔天才发现的，（彩色小点PS加上的，方便理解）。

下面是源码，方便复制：--------------------------------------------------------'vb写的上位机程序Private Sub Command1_Click()Comm3.PortOpen = TrueEnd SubPrivate Sub Command2_Click()Comm3.PortOpen = FalseEnd SubPrivate Sub Command3_Click()Comm3.Output = "a" '用a表示开灯End SubPrivate Sub Command4_Click()Comm3.Output = "b" '用b表示灭灯End Sub-----------------------------------------//arduino程序//通过电脑开关LED灯(LED灯负极连在arduino uno r3板数字3口，正极串一个1K 电阻后连板子5V电源正极//int led1=3; //把LED连在Arduino数字端口3//初始化void setup(){Serial.begin(9600); //启动串行通讯，波特率为9600b/s pinMode(led1,OUTPUT);digitalWrite(led1,HIGH); //熄灭LED灯}//主程序void loop(){char val;//定义变量val，用于暂存上位机发送来的字符if(Serial.available()>0)//如果上位机发送来了字符{val=Serial.read(); //读取上位机发来的字符，并保存到valSerial.println(val); //显示接受到的字符if(val=='a')//如果上位机发送字符'a'，{digitalWrite(led1,LOW); //点亮LED灯}if(val=='b')//如果上位机发送字符'b'，{digitalWrite(led1,HIGH);//熄灭LED1}}delay(100);//延时100ms}。

运用AT89C51使LED 灯闪烁1. 概述本文档将介绍如何使用AT89C51微控制器来控制LED灯的闪烁。

AT89C51是一种高性能、低功耗的8位单片机，具备丰富的GPIO（通用输入输出）引脚，适合用于各种嵌入式应用中。

2. 硬件准备在开始编程之前，我们需要准备以下硬件设备：•AT89C51单片机开发板•LED灯•220欧姆电阻（用于限流）3. 连接电路在连接电路之前，确保开发板和所需的元件处于关机状态。

按照以下步骤连接电路：1.连接LED灯的长脚（阳极）到AT89C51的P1.0引脚。

2.连接LED灯的短脚（阴极）通过220欧姆电阻接地。

确保连接正确后，即可准备开始编程。

4. 编程以下是使用AT89C51使LED灯闪烁的示例程序：#include <REG51.h>#define LED P1_0 // 定义LED控制引脚为P1.0void delay(int milliseconds){int i, j;for (i = 0; i < milliseconds; i++)for (j = 0; j < 120; j++);}void main(){while (1){LED = 1; // 将LED引脚置高，点亮LEDdelay(1000); // 延时1秒LED = 0; // 将LED引脚置低，熄灭LEDdelay(1000); // 延时1秒}}在上面的示例代码中，我们使用P1.0引脚来控制LED灯的开关。

程序使用了一个简单的延时函数delay来实现LED灯的闪烁效果。

当LED引脚置高时，LED 灯亮起；当LED引脚置低时，LED灯熄灭。

通过在LED灯亮起和熄灭之间加入适当的延时，我们可以实现LED灯的闪烁效果。

5. 下载程序在编程完成后，我们需要将程序下载到AT89C51单片机中。

以下是下载程序的步骤：1.将AT89C51单片机开发板连接到电脑的USB口或串口上。

定时器控制led灯闪烁实验报告实验目的：学习使用定时器控制LED灯闪烁。

实验器材：Arduino UNO开发板、面包板、杜邦线、1个LED灯、220Ω电阻器。

实验原理：在Arduino开发板中，有三个可以设置的定时器，分别是Timer0、Timer1和Timer2。

定时器的作用就是在指定时间间隔内进行一定操作。

在本实验中，我们使用Timer0来控制LED灯的闪烁。

实验步骤：1. 连接电路。

将LED灯通过220Ω电阻器与Arduino开发板的数字口Pin13相连。

2. 编写程序。

下面是本实验的程序代码：int ledPin=13;void setup() {pinMode(ledPin, OUTPUT);//使用Timer0控制TCCR0B |= (1<<CS02) | (1<<CS00); //设置预扫频率为1024 }void loop() {static boolean output = LOW;static unsigned long previousMillis = 0;unsigned long currentMillis = millis();if (currentMillis - previousMillis >= 1000) { //闪烁周期为1spreviousMillis = currentMillis;if (output == LOW)output = HIGH;elseoutput = LOW;digitalWrite(ledPin, output);}}3. 上传程序。

将编写好的程序上传至Arduino UNO开发板。

4. 实验结果。

当我们打开串口监视器时，LED灯会每隔1秒钟闪烁一次。

实验结论：通过使用定时器控制LED灯的闪烁，我们学习到了如何使用Arduino开发板的Timer0功能，掌握了定时器的使用方法，进一步加深了对Arduino的理解。
