锂电池充放电电路原理

锂电池的结构及其工作原理锂电池是一种常见的电池类型，广泛应用于现代电子设备、汽车、航空航天等领域。

本文将从锂电池的结构和工作原理两个方面进行详细介绍。

一、锂电池的结构锂电池的主要结构包括正极、负极、隔膜和电解液四个部分。

1. 正极锂电池的正极通常采用的是锂钴氧化物（LiCoO2）、锂镍钴铝氧化物（LiNiCoAlO2）等材料。

正极材料的主要作用是储存锂离子，同时在充放电过程中释放或接收电子。

2. 负极锂电池的负极通常采用的是石墨材料。

负极材料的主要作用是储存锂离子，同时在充放电过程中释放或接收电子。

3. 隔膜锂电池的隔膜通常采用的是聚合物材料。

隔膜的主要作用是防止正负极直接接触，同时允许离子通过，以维持电路的连通性。

4. 电解液锂电池的电解液通常采用的是有机溶剂，如碳酸二甲酯、乙二醇甲醚等。

电解液的主要作用是提供离子传输的介质，同时在充放电过程中接受或释放锂离子。

二、锂电池的工作原理锂电池的工作原理可以分为充电和放电两个过程。

1. 充电过程在锂电池充电时，正极材料中的锂离子会向负极材料移动，同时释放电子。

负极材料中的锂离子则会向电解液中移动，形成Li+离子。

在这个过程中，隔膜会阻止正负极直接接触，同时允许离子通过。

电解液中的有机溶剂会接受正极材料中释放出来的电子，以维持电路的连通性。

2. 放电过程在锂电池放电时，正极材料中的锂离子会向负极材料移动，并接受负极材料中释放出来的电子。

负极材料中的锂离子则会向电解液中移动，形成Li+离子。

在这个过程中，隔膜会阻止正负极直接接触，同时允许离子通过。

电解液中的有机溶剂会释放出电子，以维持电路的连通性。

三、锂电池的优缺点锂电池相比于传统的镍氢电池、镍镉电池等电池类型，具有以下优点：1. 高能量密度：锂电池的能量密度相对较高，可以提供更长的使用时间。

2. 长寿命：锂电池的循环寿命相对较长，可以重复充放电多次。

3. 环保：锂电池不含有重金属等有害物质，对环境和人体健康无害。

锂电池过充电、过放电、短路保护电路详解时间：2012-04-23 12:27:18来源：作者：该电路主要由锂电池保护专用集成电路DW01，充、放电控制MOSFET1(内含两只N 沟道MOSFET)等部分组成，单体锂电池接在B+和B-之间，电池组从P+和P-输出电压。

充电时，充电器输出电压接在P+和P-之间，电流从P+到单体电池的B+和B-，再经过充电控制MOSFET到P-。

在充电过程中，当单体电池的电压超过4.35V时，专用集成电路DW01的OC脚输出信号使充电控制MOSFET关断，锂电池立即停止充电，从而防止锂电池因过充电而损坏。

放电过程中，当单体电池的电压降到2.30V时，DW01的OD脚输出信号使放电控制MOSFET关断，锂电池立即停止放电，从而防止锂电池因过放电而损坏，DW01的CS脚为电流检测脚，输出短路时，充放电控制MOSFET的导通压降剧增，CS脚电压迅速升高，DW01输出信号使充放电控制MOSFET迅速关断，从而实现过电流或短路保护。

二次锂电池的优势是什么?1. 高的能量密度2. 高的工作电压3. 无记忆效应4. 循环寿命长5. 无污染6. 重量轻7. 自放电小锂聚合物电池具有哪些优点?1. 无电池漏液问题,其电池内部不含液态电解液,使用胶态的固体。

2. 可制成薄型电池：以3.6V400mAh的容量，其厚度可薄至0.5mm。

3. 电池可设计成多种形状4. 电池可弯曲变形：高分子电池最大可弯曲900左右5. 可制成单颗高电压：液态电解质的电池仅能以数颗电池串联得到高电压，高分子电池由于本身无液体，可在单颗内做成多层组合来达到高电压。

7. 容量将比同样大小的锂离子电池高出一倍IEC规定锂电池标准循环寿命测试为:电池以0.2C放至3.0V/支后1. 1C恒流恒压充电到4.2V截止电流20mA搁置1小时再以0.2C放电至3.0V(一个循环)反复循环500次后容量应在初容量的60%以上国家标准规定锂电池的标准荷电保持测试为(IEC无相关标准).电池在25摄氏度条件下以0.2C放至3.0/支后,以1C恒流恒压充电到4.2V,截止电流10mA,在温度为20+_5下储存28天后,再以0.2C放电至2.75V计算放电容量什么是二次电池的自放电不同类型电池的自放电率是多少?自放电又称荷电保持能力，它是指在开路状态下，电池储存的电量在一定环境条件下的保持能力。

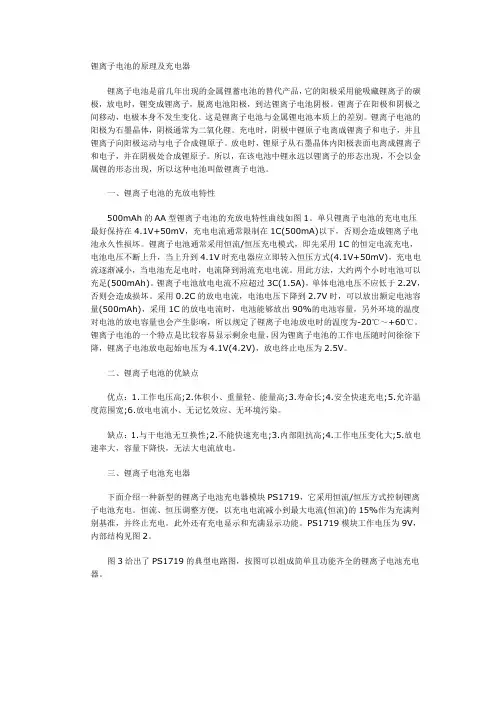

锂离子电池的原理及充电器锂离子电池是前几年出现的金属锂蓄电池的替代产品，它的阳极采用能吸藏锂离子的碳极，放电时，锂变成锂离子，脱离电池阳极，到达锂离子电池阴极。

锂离子在阳极和阴极之间移动，电极本身不发生变化。

这是锂离子电池与金属锂电池本质上的差别。

锂离子电池的阳极为石墨晶体，阴极通常为二氧化锂。

充电时，阴极中锂原子电离成锂离子和电子，并且锂离子向阳极运动与电子合成锂原子。

放电时，锂原子从石墨晶体内阳极表面电离成锂离子和电子，并在阴极处合成锂原子。

所以，在该电池中锂永远以锂离子的形态出现，不会以金属锂的形态出现，所以这种电池叫做锂离子电池。

一、锂离子电池的充放电特性500mAh的AA型锂离子电池的充放电特性曲线如图1。

单只锂离子电池的充电电压最好保持在4.1V+50mV，充电电流通常限制在1C(500mA)以下，否则会造成锂离子电池永久性损坏。

锂离子电池通常采用恒流/恒压充电模式，即先采用1C的恒定电流充电，电池电压不断上升，当上升到4.1V时充电器应立即转入恒压方式(4.1V+50mV)，充电电流逐渐减小，当电池充足电时，电流降到涓流充电电流。

用此方法，大约两个小时电池可以充足(500mAh)。

锂离子电池放电电流不应超过3C(1.5A)，单体电池电压不应低于2.2V，否则会造成损坏。

采用0.2C的放电电流，电池电压下降到2.7V时，可以放出额定电池容量(500mAh)，采用1C的放电电流时，电池能够放出90%的电池容量，另外环境的温度对电池的放电容量也会产生影响，所以规定了锂离子电池放电时的温度为-20℃～+60℃。

锂离子电池的一个特点是比较容易显示剩余电量，因为锂离子电池的工作电压随时间徐徐下降，锂离子电池放电起始电压为4.1V(4.2V)，放电终止电压为2.5V。

二、锂离子电池的优缺点优点：1.工作电压高;2.体积小、重量轻、能量高;3.寿命长;4.安全快速充电;5.允许温度范围宽;6.放电电流小、无记忆效应、无环境污染。

3.7v锂电池充放电保护电路3.7V锂电池充放电保护电路是一个重要的电子电路，主要用于保护锂电池在充放电过程中的安全使用。

这种电路可以防止电池过度充电、过度放电和短路等情况，从而延长电池的使用寿命和防止电池热失控导致的安全问题。

一、电路组成3.7V锂电池充放电保护电路主要由锂电池、充电电路、放电电路和保护电路四部分组成。

其中，保护电路是核心部分，它由充电保护芯片、放电保护芯片和电压检测芯片等组成。

二、工作原理1.充电工作原理：当锂电池连接到充电电路时，充电保护芯片会检测电池的电压和电流。

如果电池电压或电流超过设定值，充电保护芯片会自动切断充电电路，以避免电池过度充电。

同时，电压检测芯片会检测电池的电压，当电池电压达到设定值时，充电保护芯片会自动关闭充电电路，以避免电池过充。

2.放电工作原理：当锂电池需要放电时，放电保护芯片会检测电池的电压和电流。

如果电池电压或电流超过设定值，放电保护芯片会自动切断放电电路，以避免电池过度放电。

同时，电压检测芯片会检测电池的电压，当电池电压低于设定值时，放电保护芯片会自动关闭放电电路，以避免电池过放。

3.短路保护：如果锂电池发生短路，电流会迅速增加，这时，放电保护芯片会自动切断放电电路，以避免电流过大损坏电池。

同时，充电保护芯片也会自动关闭充电电路，以避免电池过充而损坏。

三、电路特点1.具有充电、放电和短路保护功能：该电路具有全面的保护功能，可以有效地防止锂电池在充放电过程中出现过度充电、过度放电和短路等问题。

2.高精度控制：该电路采用先进的控制技术，可以实现对电池电压和电流的高精度检测和控制，确保电池在安全范围内使用。

3.可靠性高：该电路采用高品质的电子元件和先进的生产工艺，具有高可靠性和长寿命等特点，可以满足各种应用场景的需求。

4.体积小、重量轻：该电路体积小、重量轻，方便携带和使用，适用于各种移动设备和其他小型电子产品中。

5.安全可靠：该电路采用多重保护机制，确保电池在任何情况下都不会出现过充、过放和短路等现象，从而保证了电池的安全可靠。

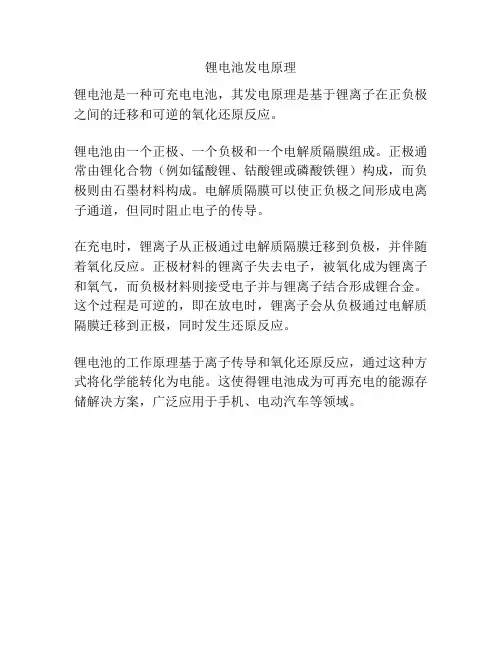

锂电池发电原理
锂电池是一种可充电电池，其发电原理是基于锂离子在正负极之间的迁移和可逆的氧化还原反应。

锂电池由一个正极、一个负极和一个电解质隔膜组成。

正极通常由锂化合物（例如锰酸锂、钴酸锂或磷酸铁锂）构成，而负极则由石墨材料构成。

电解质隔膜可以使正负极之间形成电离子通道，但同时阻止电子的传导。

在充电时，锂离子从正极通过电解质隔膜迁移到负极，并伴随着氧化反应。

正极材料的锂离子失去电子，被氧化成为锂离子和氧气，而负极材料则接受电子并与锂离子结合形成锂合金。

这个过程是可逆的，即在放电时，锂离子会从负极通过电解质隔膜迁移到正极，同时发生还原反应。

锂电池的工作原理基于离子传导和氧化还原反应，通过这种方式将化学能转化为电能。

这使得锂电池成为可再充电的能源存储解决方案，广泛应用于手机、电动汽车等领域。

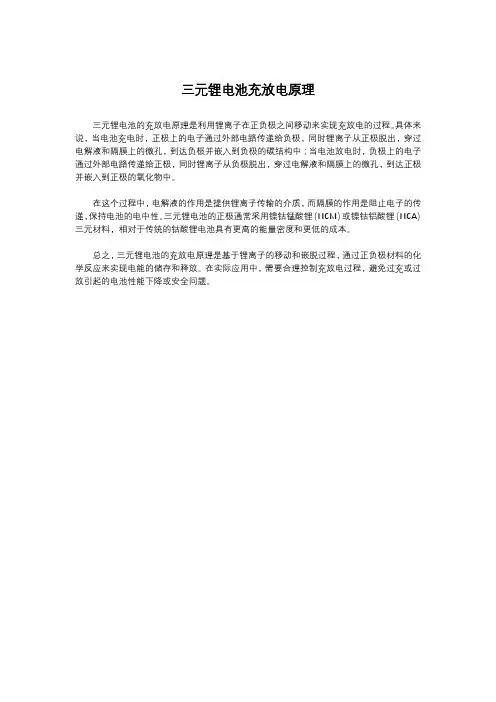

三元锂电池充放电原理
三元锂电池的充放电原理是利用锂离子在正负极之间移动来实现充放电的过程。

具体来说，当电池充电时，正极上的电子通过外部电路传递给负极，同时锂离子从正极脱出，穿过电解液和隔膜上的微孔，到达负极并嵌入到负极的碳结构中；当电池放电时，负极上的电子通过外部电路传递给正极，同时锂离子从负极脱出，穿过电解液和隔膜上的微孔，到达正极并嵌入到正极的氧化物中。

在这个过程中，电解液的作用是提供锂离子传输的介质，而隔膜的作用是阻止电子的传递，保持电池的电中性。

三元锂电池的正极通常采用镍钴锰酸锂（NCM）或镍钴铝酸锂（NCA）三元材料，相对于传统的钴酸锂电池具有更高的能量密度和更低的成本。

总之，三元锂电池的充放电原理是基于锂离子的移动和嵌脱过程，通过正负极材料的化学反应来实现电能的储存和释放。

在实际应用中，需要合理控制充放电过程，避免过充或过放引起的电池性能下降或安全问题。

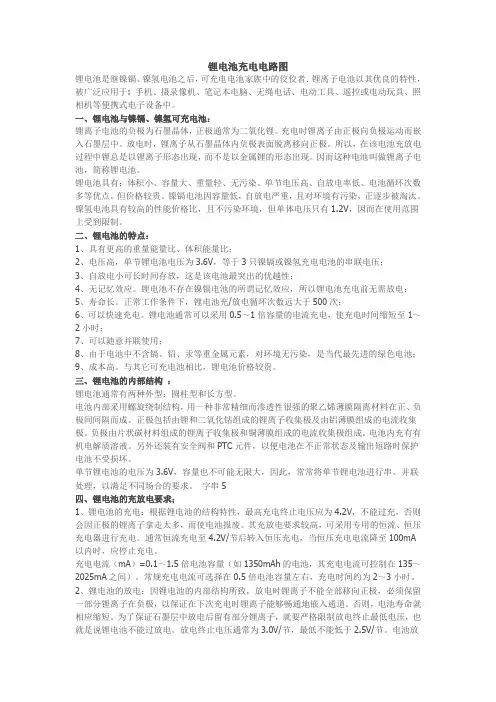

锂电池充电电路图锂电池是继镍镉、镍氢电池之后，可充电电池家族中的佼佼者．锂离子电池以其优良的特性，被广泛应用于: 手机、摄录像机、笔记本电脑、无绳电话、电动工具、遥控或电动玩具、照相机等便携式电子设备中。

一、锂电池与镍镉、镍氢可充电池：锂离子电池的负极为石墨晶体，正极通常为二氧化锂。

充电时锂离子由正极向负极运动而嵌入石墨层中。

放电时，锂离子从石墨晶体内负极表面脱离移向正极。

所以，在该电池充放电过程中锂总是以锂离子形态出现，而不是以金属锂的形态出现。

因而这种电池叫做锂离子电池，简称锂电池。

锂电池具有：体积小、容量大、重量轻、无污染、单节电压高、自放电率低、电池循环次数多等优点，但价格较贵。

镍镉电池因容量低，自放电严重，且对环境有污染，正逐步被淘汰。

镍氢电池具有较高的性能价格比，且不污染环境，但单体电压只有1.2V，因而在使用范围上受到限制。

二、锂电池的特点：1、具有更高的重量能量比、体积能量比；2、电压高，单节锂电池电压为3.6V，等于3只镍镉或镍氢充电电池的串联电压；3、自放电小可长时间存放，这是该电池最突出的优越性；4、无记忆效应。

锂电池不存在镍镉电池的所谓记忆效应，所以锂电池充电前无需放电；5、寿命长。

正常工作条件下，锂电池充/放电循环次数远大于500次；6、可以快速充电。

锂电池通常可以采用0.5～1倍容量的电流充电，使充电时间缩短至1～2小时；7、可以随意并联使用；8、由于电池中不含镉、铅、汞等重金属元素，对环境无污染，是当代最先进的绿色电池；9、成本高。

与其它可充电池相比，锂电池价格较贵。

三、锂电池的内部结构：锂电池通常有两种外型：圆柱型和长方型。

电池内部采用螺旋绕制结构，用一种非常精细而渗透性很强的聚乙烯薄膜隔离材料在正、负极间间隔而成。

正极包括由锂和二氧化钴组成的锂离子收集极及由铝薄膜组成的电流收集极。

负极由片状碳材料组成的锂离子收集极和铜薄膜组成的电流收集极组成。

电池内充有有机电解质溶液。

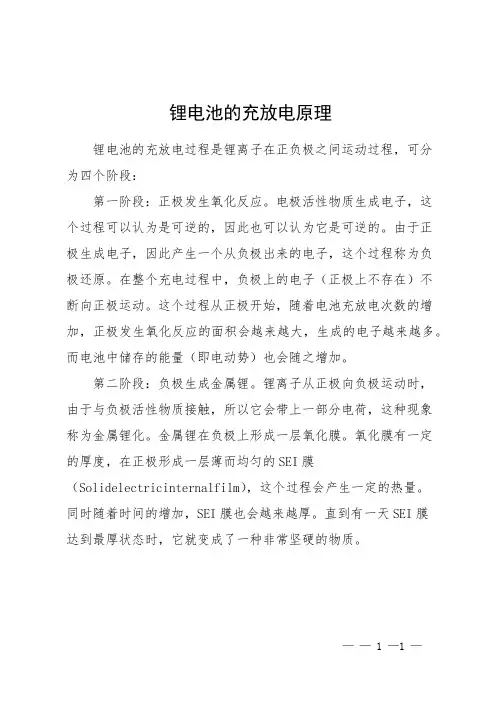

锂电池的充放电原理
锂电池的充放电过程是锂离子在正负极之间运动过程，可分为四个阶段：
第一阶段：正极发生氧化反应。

电极活性物质生成电子，这个过程可以认为是可逆的，因此也可以认为它是可逆的。

由于正极生成电子，因此产生一个从负极出来的电子，这个过程称为负极还原。

在整个充电过程中，负极上的电子（正极上不存在）不断向正极运动。

这个过程从正极开始，随着电池充放电次数的增加，正极发生氧化反应的面积会越来越大，生成的电子越来越多。

而电池中储存的能量（即电动势）也会随之增加。

第二阶段：负极生成金属锂。

锂离子从正极向负极运动时，由于与负极活性物质接触，所以它会带上一部分电荷，这种现象称为金属锂化。

金属锂在负极上形成一层氧化膜。

氧化膜有一定的厚度，在正极形成一层薄而均匀的SEI膜（Solidelectricinternalfilm），这个过程会产生一定的热量。

同时随着时间的增加，SEI膜也会越来越厚。

直到有一天SEI膜
达到最厚状态时，它就变成了一种非常坚硬的物质。

—— 1 —1 —。

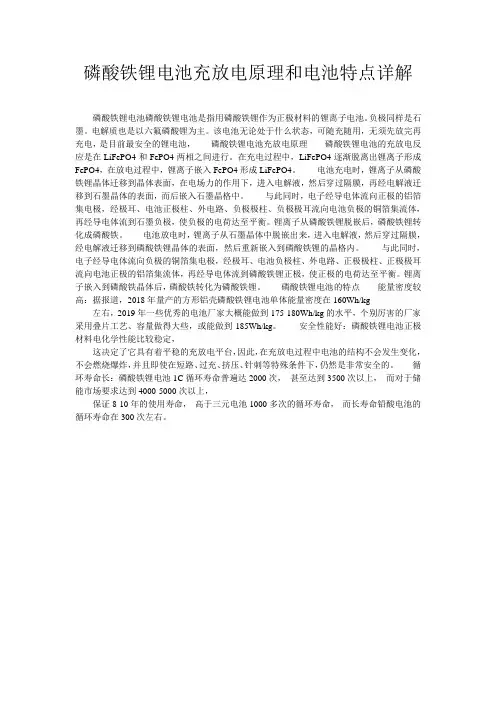

磷酸铁锂电池充放电原理和电池特点详解磷酸铁锂电池磷酸铁锂电池是指用磷酸铁锂作为正极材料的锂离子电池。

负极同样是石墨。

电解质也是以六氟磷酸锂为主。

该电池无论处于什么状态，可随充随用，无须先放完再充电，是目前最安全的锂电池，磷酸铁锂电池充放电原理磷酸铁锂电池的充放电反应是在LiFePO4和FePO4两相之间进行。

在充电过程中，LiFePO4逐渐脱离出锂离子形成FePO4，在放电过程中，锂离子嵌入FePO4形成LiFePO4。

电池充电时，锂离子从磷酸铁锂晶体迁移到晶体表面，在电场力的作用下，进入电解液，然后穿过隔膜，再经电解液迁移到石墨晶体的表面，而后嵌入石墨晶格中。

与此同时，电子经导电体流向正极的铝箔集电极，经极耳、电池正极柱、外电路、负极极柱、负极极耳流向电池负极的铜箔集流体，再经导电体流到石墨负极，使负极的电荷达至平衡。

锂离子从磷酸铁锂脱嵌后，磷酸铁锂转化成磷酸铁。

电池放电时，锂离子从石墨晶体中脱嵌出来，进入电解液，然后穿过隔膜，经电解液迁移到磷酸铁锂晶体的表面，然后重新嵌入到磷酸铁锂的晶格内。

与此同时，电子经导电体流向负极的铜箔集电极，经极耳、电池负极柱、外电路、正极极柱、正极极耳流向电池正极的铝箔集流体，再经导电体流到磷酸铁锂正极，使正极的电荷达至平衡。

锂离子嵌入到磷酸铁晶体后，磷酸铁转化为磷酸铁锂。

磷酸铁锂电池的特点能量密度较高：据报道，2018年量产的方形铝壳磷酸铁锂电池单体能量密度在160Wh/kg 左右，2019年一些优秀的电池厂家大概能做到175-180Wh/kg的水平，个别厉害的厂家采用叠片工艺、容量做得大些，或能做到185Wh/kg。

安全性能好：磷酸铁锂电池正极材料电化学性能比较稳定，这决定了它具有着平稳的充放电平台，因此，在充放电过程中电池的结构不会发生变化，不会燃烧爆炸，并且即使在短路、过充、挤压、针刺等特殊条件下，仍然是非常安全的。

循环寿命长：磷酸铁锂电池1C循环寿命普遍达2000次，甚至达到3500次以上，而对于储能市场要求达到4000-5000次以上，保证8-10年的使用寿命，高于三元电池1000多次的循环寿命，而长寿命铅酸电池的循环寿命在300次左右。

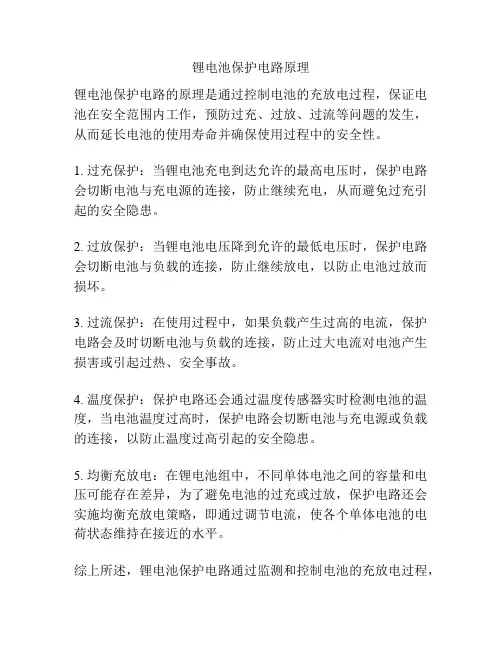

锂电池保护电路原理
锂电池保护电路的原理是通过控制电池的充放电过程，保证电池在安全范围内工作，预防过充、过放、过流等问题的发生，从而延长电池的使用寿命并确保使用过程中的安全性。

1. 过充保护：当锂电池充电到达允许的最高电压时，保护电路会切断电池与充电源的连接，防止继续充电，从而避免过充引起的安全隐患。

2. 过放保护：当锂电池电压降到允许的最低电压时，保护电路会切断电池与负载的连接，防止继续放电，以防止电池过放而损坏。

3. 过流保护：在使用过程中，如果负载产生过高的电流，保护电路会及时切断电池与负载的连接，防止过大电流对电池产生损害或引起过热、安全事故。

4. 温度保护：保护电路还会通过温度传感器实时检测电池的温度，当电池温度过高时，保护电路会切断电池与充电源或负载的连接，以防止温度过高引起的安全隐患。

5. 均衡充放电：在锂电池组中，不同单体电池之间的容量和电压可能存在差异，为了避免电池的过充或过放，保护电路还会实施均衡充放电策略，即通过调节电流，使各个单体电池的电荷状态维持在接近的水平。

综上所述，锂电池保护电路通过监测和控制电池的充放电过程，
有效地保护电池的工作安全，延长电池的使用寿命并提高使用时的安全性。

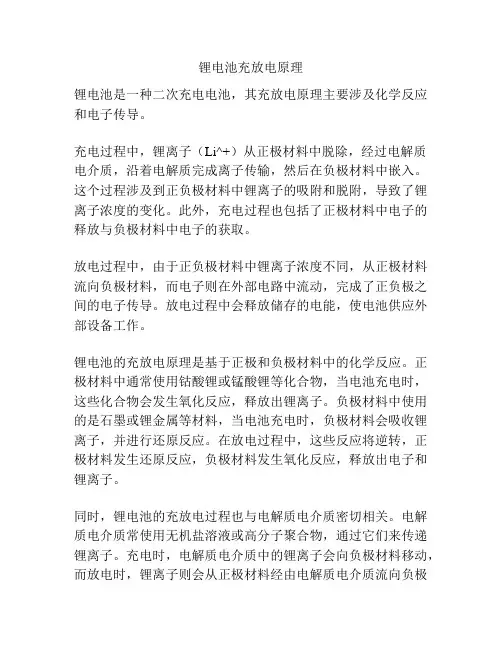

锂电池充放电原理
锂电池是一种二次充电电池，其充放电原理主要涉及化学反应和电子传导。

充电过程中，锂离子（Li^+）从正极材料中脱除，经过电解质电介质，沿着电解质完成离子传输，然后在负极材料中嵌入。

这个过程涉及到正负极材料中锂离子的吸附和脱附，导致了锂离子浓度的变化。

此外，充电过程也包括了正极材料中电子的释放与负极材料中电子的获取。

放电过程中，由于正负极材料中锂离子浓度不同，从正极材料流向负极材料，而电子则在外部电路中流动，完成了正负极之间的电子传导。

放电过程中会释放储存的电能，使电池供应外部设备工作。

锂电池的充放电原理是基于正极和负极材料中的化学反应。

正极材料中通常使用钴酸锂或锰酸锂等化合物，当电池充电时，这些化合物会发生氧化反应，释放出锂离子。

负极材料中使用的是石墨或锂金属等材料，当电池充电时，负极材料会吸收锂离子，并进行还原反应。

在放电过程中，这些反应将逆转，正极材料发生还原反应，负极材料发生氧化反应，释放出电子和锂离子。

同时，锂电池的充放电过程也与电解质电介质密切相关。

电解质电介质常使用无机盐溶液或高分子聚合物，通过它们来传递锂离子。

充电时，电解质电介质中的锂离子会向负极材料移动，而放电时，锂离子则会从正极材料经由电解质电介质流向负极
材料。

综上所述，锂电池的充放电原理是通过正负极材料之间的化学反应和电子传导来完成的，同时也涉及到电解质电介质中锂离子的传输。

这种原理使得锂电池成为一种高效、可靠的能量储存装置。

锂电池的工作原理
锂离子电池是一种充电电池，它主要由正极材料、负极材料、电解液和隔膜组成。

工作原理如下：
1. 充电：当锂离子电池充电时，外部电源施加的电流通过正极，将正极材料中的锂离子氧化为锂离子正离子，释放出电子。

同时，锂离子通过电解液中的隔膜，从正极移动到负极，并嵌入负极材料的晶格中。

2. 放电：当需要使用电池供电时，正极和负极之间的电路闭合，电流开始流动。

负极材料中的锂离子开始脱嵌，向正极移动，同步放出电子。

这些电子通过电路供给外部设备，完成能量转化。

3. 电化学反应：在充放电过程中，正极材料和负极材料之间会发生电化学反应。

充电时，正极表面的金属氧化物（如锰酸锂、钴酸锂等）会被氧化，负极表面的石墨材料会被锂离子还原。

放电时，正极表面的金属氧化物会被锂离子还原，负极表面的石墨材料会被氧化。

4. 隔膜作用：电解液中的隔膜起到阻止正负极直接接触的作用，同时允许锂离子通过。

这样能够防止电池短路，并确保锂离子的正常移动。

锂离子电池的工作原理基于锂离子在正负极材料之间的扩散和
氧化还原反应。

这种电池具有高能量密度、长循环寿命和低自放电率等优点，因此被广泛应用于移动设备、电动汽车等领域。

本文从锂电池的充电电路原理出发，在深刻了解锂电池原理的基础上介绍充电池充电电路的设计，进而详细解析如何选择合适的充电电压和充电电流，希望能够让大家深入了解日常避免不开的锂电池的基本知识。

锂电池充电电路原理一、锂电池与镍镉、镍氢可充电池：锂离子电池的负极为石墨晶体，正极通常为二氧化锂。

充电时锂离子由正极向负极运动而嵌入石墨层中。

放电时，锂离子从石墨晶体内负极表面脱离移向正极。

所以，在该电池充放电过程中锂总是以锂离子形态出现，而不是以金属锂的形态出现。

因而这种电池叫做锂离子电池，简称锂电池。

锂电池具有：体积小、容量大、重量轻、无污染、单节电压高、自放电率低、电池循环次数多等优点，但价格较贵。

镍镉电池因容量低，自放电严重，且对环境有污染，正逐步被淘汰。

镍氢电池具有较高的性能价格比，且不污染环境，但单体电压只有1.2V，因而在使用范围上受到限制。

二、锂电池的特点：1、具有更高的重量能量比、体积能量比；2、电压高，单节锂电池电压为3.6V，等于3只镍镉或镍氢充电电池的串联电压；3、自放电小可长时间存放，这是该电池最突出的优越性；4、无记忆效应。

锂电池不存在镍镉电池的所谓记忆效应，所以锂电池充电前无需放电；5、寿命长。

正常工作条件下，锂电池充/放电循环次数远大于500次；6、可以快速充电。

锂电池通常可以采用0.5～1倍容量的电流充电，使充电时间缩短至1～2小时；7、可以随意并联使用；8、由于电池中不含镉、铅、汞等重金属元素，对环境无污染，是当代最先进的绿色电池；9、成本高。

与其它可充电池相比，锂电池价格较贵。

三、锂电池的内部结构：锂电池通常有两种外型：圆柱型和长方型。

电池内部采用螺旋绕制结构，用一种非常精细而渗透性很强的聚乙烯薄膜隔离材料在正、负极间间隔而成。

正极包括由锂和二氧化钴组成的锂离子收集极及由铝薄膜组成的电流收集极。

负极由片状碳材料组成的锂离子收集极和铜薄膜组成的电流收集极组成。

电池内充有有机电解质溶液。

锂离子电池充放电工作原理锂离子电池是目前智能手机、平板电脑等多种便携式电子设备中常用的电池之一。

它采用了先进的化学反应原理，实现充电与放电的过程。

本文将从锂离子电池的结构和充放电原理两个方面来探讨锂离子电池的工作原理。

一、锂离子电池的结构锂离子电池由正极、负极、电解质和隔膜四部分组成。

其中，正极材料一般采用钴酸锂、锰酸锂、磷酸铁锂等材料，负极材料则多为石墨。

电解质一般为有机液体，它能够实现锂离子的传递，而隔膜则起到隔离正负极材料的作用。

二、锂离子电池的充放电原理充电过程：锂离子电池的充电过程是将锂离子从正极材料中移动到负极材料中的过程。

在充电时，通过外部电源施加正极与负极之间的电压差，正极材料逐渐失去锂离子，同时负极材料逐渐吸收锂离子。

锂离子在电解质中移动，通过隔膜进入负极材料，然后在负极材料中嵌入石墨层中。

在充电过程中，正极材料的锂离子浓度逐渐降低，直到负极材料的锂离子浓度达到一定程度时，充电过程结束。

放电过程：锂离子电池的放电过程是将嵌入在负极材料中的锂离子移动到正极材料中的过程。

在放电时，通过外部电路将电池正负极之间的电路闭合，电子从负极材料流向正极材料，而锂离子则在电解质中移动，通过隔膜进入正极材料。

在正极材料中，锂离子与材料中的钴、锰等元素发生化学反应，释放出电子，从而产生电能。

在放电过程中，正极材料的锂离子浓度逐渐增加，直到负极材料中的锂离子被耗尽，放电过程结束。

三、结论锂离子电池的充放电过程是通过正负极材料中锂离子的移动来实现的。

在充电过程中，电压差促使锂离子从正极材料流向负极材料，并在负极材料中嵌入石墨层中；而在放电过程中，电路闭合促使锂离子从负极材料流向正极材料，并与材料中的钴、锰等元素发生化学反应，从而释放出电子，产生电能。

锂离子电池通过这种充放电过程，实现了电池的长时间使用和高性能输出，成为了便携式电子设备中常用的电池之一。

一、概述5V锂电充放电一体模块是一种广泛应用于移动电源、无线数据传输和其他电子设备中的元器件，它能够实现锂电池的充电和放电功能，为设备提供稳定可靠的电力支持。

本文将详细介绍5V锂电充放电一体模块的工作原理。

二、锂电池的特性1.锂电池的工作原理锂电池是一种通过锂离子在正负极之间来回移动从而储存和释放电能的电池。

在充电时，锂离子从正极向负极移动，而在放电时，锂离子则会从负极向正极移动，同时释放电能。

2.锂电池的优势锂电池具有高能量密度、长寿命、轻便等优势，因此被广泛应用于各种电子设备中。

三、5V锂电充放电一体模块的结构5V锂电充放电一体模块通常由电池管理芯片、充电保护芯片、放电保护芯片、升压芯片等组成，其中每个部分都有各自的功能。

四、5V锂电充放电一体模块的工作原理1.充电过程在充电过程中，当外部电源连接到模块的充电端口时，充电保护芯片会对外部电源的电压和电流进行检测，并确保电池以合适的速度进行充电。

电池管理芯片会监控电池的电压和温度，以确保充电过程的安全性和稳定性。

2.放电过程在放电过程中，当模块被连接到外部设备时，放电保护芯片会监测电池的电压和电流，并确保电池以合适的速度进行放电，以满足外部设备的电力需求。

升压芯片会调节电压，确保输出的电压稳定在5V。

3.温度和过充过放保护为了确保电池的安全性和稳定性，5V锂电充放电一体模块还配备了温度传感器和过充过放保护功能，一旦电池温度过高或者出现过充过放情况，电池管理芯片会立即切断电池与外部设备的连接，以保护电池和外部设备的安全。

五、总结5V锂电充放电一体模块通过精密的电路设计和各种保护功能，实现了对锂电池的充电和放电管理，为各种电子设备的稳定运行提供了可靠的电力支持。

希望通过本文的介绍，读者对5V锂电充放电一体模块的工作原理有了更深入的理解。

六、5V锂电充放电一体模块的电路设计原理1. 电池管理芯片电池管理芯片是5V锂电充放电一体模块中至关重要的部分，它通过对电池的电压、温度进行实时监控，并对电池进行合理的充放电控制。

锂电池充放电的原理和应用1. 前言锂电池是一种常用的可充电电池，它由锂金属或其化合物作为正极材料，电解质中的锂离子扮演着电荷的输送者。

锂电池具有高能量密度、长时间使用寿命、轻量化和无记忆效应等优点，因此在移动设备、电动汽车和可再生能源储备等领域得到了广泛应用。

本文将介绍锂电池的充放电原理和应用。

2. 充电原理锂电池的充电原理基于锂离子的嵌入和脱嵌过程。

1.充电过程：–正极材料（通常为LiCoO2、LiFePO4等）中的锂离子被氧化成锂离子的氧化物（如CoO2、FePO4）。

–锂离子由正极通过电解质中的离子通道移动到负极。

–负极材料（通常为石墨）中的碳层结构可以容纳并嵌入锂离子。

2.放电过程：–锂离子从负极脱嵌出来，通过电解质中的离子通道移动到正极。

–正极材料中的锂离子还原成锂金属或其化合物。

–负极材料中的碳层结构释放出电子，形成负极电流。

3. 应用领域锂电池作为一种高效、便携、环保的电源，广泛应用于以下领域：1.移动设备：–锂电池被广泛用于智能手机、平板电脑、手持游戏机等移动设备中。

–锂电池具有高能量密度，可以提供长时间的电池寿命，满足移动设备的日常使用需求。

2.电动汽车：–锂电池被视为电动汽车的主要动力源。

–锂电池的高能量密度和较长的充电寿命，使其成为电动汽车的首选电池类型。

3.储能系统：–锂电池在可再生能源的储能系统中扮演重要角色。

–锂电池可以将风能、太阳能等可再生能源转化为电能，并在需要时提供给电网。

4.便携设备：–锂电池被广泛用于便携设备，如手持电钻、无线扫地机器人等。

–锂电池提供了充足的电源，使得便携设备具备长时间工作的能力。

5.航空航天：–锂电池在航空航天领域具有重要的应用价值。

–锂电池可以提供轻量化的动力源，使得飞行器在空间有限的情况下获得更长的飞行时间。

4. 结论锂电池的充放电原理基于锂离子的嵌入和脱嵌过程。

它具有高能量密度、长时间使用寿命、轻量化和无记忆效应等优点。

锂电池的应用领域包括移动设备、电动汽车、储能系统、便携设备和航空航天等。

锂电池基本原理解析：充电及放电机制电池充电最重要的就是这三步：第一步：判断电压<3V，要先进行预充电，0.05C电流；第二步：判断 3V<电压<4.2V，恒流充电0.2C~1C电流；第三步：判断电压>4.2V，恒压充电，电压为4.20V，电流随电压的增加而减少，直到充满。

一、锂电池1、简述锂电池以及工作原理锂离子电池自1990年问世以来，因其卓越的性能得到了迅猛的发展，并广泛地应用于社会。

锂离子电池以其它电池所不可比拟的优势迅速占领了许多领域，象大家熟知的移动电话、笔记本电脑、小型摄像机等等。

目前锂电池公认的基本原理是所谓的“摇椅理论”。

锂电池的冲放电不是通过传统的方式实现电子的转移，而是通过锂离子在层壮物质的晶体中的出入，发生能量变化。

在正常冲放电情况下，锂离子的出入一般只引起层间距的变化，而不会引起晶体结构的破坏，因此从冲放电反映来讲，锂离子电池是一种理想的可逆电池。

在冲放电时锂离子在电池正负极往返出入，正像摇椅一样在正负极间摇来摇去，故有人将锂离子电池形象称为摇椅电池。

我们经常说的锂离子电池的优越性是针对于传统的镍镉电池（Ni/Cd）和镍氢电池（Ni/MH）来讲的。

具有工作电压高比能量大循环寿命长自放电率低无记忆效应等优点。

2、锂电池日常使用过程中的常识（1）、误区：“电池激活，前三次充电12小时以上”对于锂电池的“激活”问题，众多的说法是：充电时间一定要超过12小时，反复做三次，以便激活电池。

这种“前三次充电要充 12小时以上”的说法，明显是从镍电池（如镍镉和镍氢）延续下来的说法。

所以这种说法，可以说一开始就是误传。

经过抽样调查，可以看出有相当一部分人混淆了两种电池的充电方法。

锂电池和镍电池的充放电特性有非常大的区别，所查阅过的所有严肃的正式技术资料都强调过充和过放电会对锂电池、特别是液体锂离子电池造成巨大的伤害。

因而充电最好按照标准时间和标准方法充电，特别是不要进行超过12个小时的超长充电。
