关于断路器的典型故障分析及预防措施探讨断路器作为电气系统中重要的保护设备，在电路过载或短路时起着至关重要的作用。
在实际使用中，断路器也可能出现各种故障，导致系统运行不正常甚至损坏设备。
了解典型故障并采取预防措施显得尤为重要。
本文将对断路器的典型故障进行分析，并探讨预防措施，以期为工程师提供参考。
一、过载故障分析及预防措施过载是断路器故障中较为常见的一种，主要是由于负载超出了断路器的额定容量，导致断路器无法正常工作。
过载故障通常表现为断路器跳闸频繁，负载无法正常运行。
出现这种情况，首先要考虑的是负载是否超出断路器的容量，如果是，则需要采取相应措施，如增加容量更大的断路器来替代原来的，或者减少负载功率。
也要考虑是否存在负载不平衡的情况，若负载不平衡，也可能导致某个相数的断路器超负荷而跳闸。
进行平衡负载也是预防过载故障的有效措施之一。
短路故障是指在电路中出现相间或相对地的短路现象，常常导致严重的电气事故。
短路故障的原因可能有很多，常见的是电气设备绝缘老化、外部物理损伤等引起的。
短路故障一旦发生，会导致大电流流过断路器，造成烧毁并引起火灾。
为了预防短路故障，首先要加强对电气设备的维护，定期对设备进行检查、维护和绝缘测试。
也可以考虑在系统中增加短路保护器，以便在短路故障发生时能够迅速切断电路，保护设备和人员安全。
机械故障是指由于断路器本身的机械零部件损坏或松动引起的故障。
触头不良接触、机械振动等都可能导致机械故障。
预防机械故障的关键在于定期进行维护保养和检查，确保断路器的机械部件处于良好的工作状态。
在使用中也要注意避免过大的冲击和振动，避免对断路器的机械部件造成损坏。
除了上述常见的故障外，断路器还可能出现其他一些故障，如温升过高、接线不良等。
针对这些故障，首先要确保断路器的散热良好，在选择断路器时要考虑其温升特性；在使用中也要确保接线良好，避免因接线不良导致的故障。
断路器的常见故障及排除方法摘要: 1．断路器某相触头不能闭合(1)检查连杆是否断裂变形。
(2)若是限流型断路器应检查其拆开机构的可拆连杆之间的角度是否变形。
2．手动操作断路器不能闭合(1)检查失压脱扣器上是否无电压，必要时调换线圈。
(2)检查衔铁的...1．断路器某相触头不能闭合(1)检查连杆是否断裂变形。
(2)若是限流型断路器应检查其拆开机构的可拆连杆之间的角度是否变形。
2．手动操作断路器不能闭合(1)检查失压脱扣器上是否无电压，必要时调换线圈。
(2)检查衔铁的压紧装置是否变形，必要时调整弹簧。
(3)检查储能弹簧是否变形而导致弹簧力减小，必要时调换。
(4)检查反作用力弹簧的反力是否过大。
(5)检查手动脱扣器连杆是否变形。
(6)检查漏电断路器线路是否漏电或接地。
3．电动操作断路器不能闭合(1)检查控制电源电压是否过低或电源容量是否不够。
(2)检查电动机中断限位开关在断开位置是否没有断开。
(3)检查电磁铁拉开是否行程过短。
(4)检查控制回路线路是否接触不良，调整元件或电容器是否有损坏。
4．断路器温升过高(1)检查触头的接触压力是否过小，调整触头弹簧压力或更换触头弹簧。
(2)检查主回路连接螺钉是否松动，有无氧化层。
(3)检查断路器的触头是否磨损严重。
(4)检查断路器的触头是否被电弧烧出了金属颗粒，应铲除并打磨平整。
5．分励脱扣器不能使断路器断开(1)检查线圈是否有断线或匝间是否短路。
(2)检查电源电压是否过低。
(3)检查线路是否有故障或螺钉松动。
(4)检查再扣接触面是否过大。
6．欠电压脱扣器不能使断路器立即断开(1)检查脱扣力是否过小，调整弹簧，提高拉力。
(2)检查储能弹簧力是否减小。
(3)机构是否卡死，如生锈、变形等。
7．闭合断路器后经过一段时候后又断开(1)检查过流脱扣器长延时整定值是否过小，如过小应调整。
(2)检查电子式过流脱扣器零件是否损坏。
8．起动电动机时断路器立即断开(1)检查过流脱扣器瞬动整定值是否过小，如过小应适当调整。

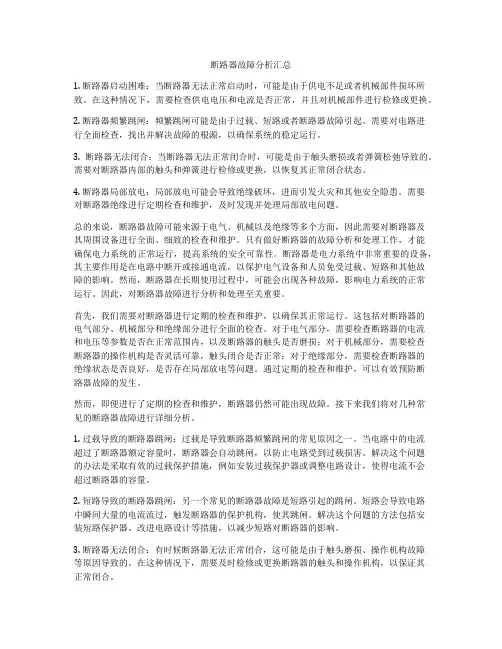

断路器故障分析汇总1. 断路器启动困难：当断路器无法正常启动时，可能是由于供电不足或者机械部件损坏所致。
在这种情况下，需要检查供电电压和电流是否正常，并且对机械部件进行检修或更换。
2. 断路器频繁跳闸：频繁跳闸可能是由于过载、短路或者断路器故障引起。
需要对电路进行全面检查，找出并解决故障的根源，以确保系统的稳定运行。
3. 断路器无法闭合：当断路器无法正常闭合时，可能是由于触头磨损或者弹簧松弛导致的。
需要对断路器内部的触头和弹簧进行检修或更换，以恢复其正常闭合状态。
4. 断路器局部放电：局部放电可能会导致绝缘破坏，进而引发火灾和其他安全隐患。
需要对断路器绝缘进行定期检查和维护，及时发现并处理局部放电问题。
总的来说，断路器故障可能来源于电气、机械以及绝缘等多个方面，因此需要对断路器及其周围设备进行全面、细致的检查和维护。
只有做好断路器的故障分析和处理工作，才能确保电力系统的正常运行，提高系统的安全可靠性。
断路器是电力系统中非常重要的设备，其主要作用是在电路中断开或接通电流，以保护电气设备和人员免受过载、短路和其他故障的影响。
然而，断路器在长期使用过程中，可能会出现各种故障，影响电力系统的正常运行。
因此，对断路器故障进行分析和处理至关重要。
首先，我们需要对断路器进行定期的检查和维护，以确保其正常运行。
这包括对断路器的电气部分、机械部分和绝缘部分进行全面的检查。
对于电气部分，需要检查断路器的电流和电压等参数是否在正常范围内，以及断路器的触头是否磨损；对于机械部分，需要检查断路器的操作机构是否灵活可靠，触头闭合是否正常；对于绝缘部分，需要检查断路器的绝缘状态是否良好，是否存在局部放电等问题。
通过定期的检查和维护，可以有效预防断路器故障的发生。
然而，即便进行了定期的检查和维护，断路器仍然可能出现故障。
接下来我们将对几种常见的断路器故障进行详细分析。
1. 过载导致的断路器跳闸：过载是导致断路器频繁跳闸的常见原因之一。

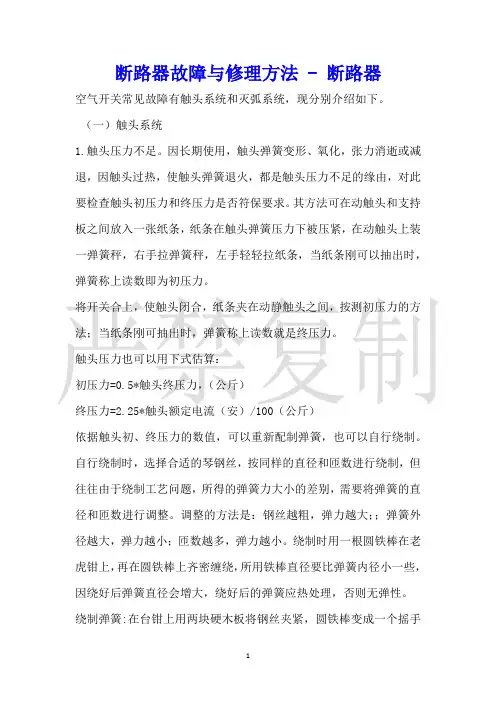

断路器故障与修理方法 - 断路器空气开关常见故障有触头系统和灭弧系统，现分别介绍如下。
（一）触头系统1.触头压力不足。
因长期使用，触头弹簧变形、氧化，张力消逝或减退，因触头过热，使触头弹簧退火，都是触头压力不足的缘由，对此要检查触头初压力和终压力是否符保要求。
其方法可在动触头和支持板之间放入一张纸条，纸条在触头弹簧压力下被压紧，在动触头上装一弹簧秤，右手拉弹簧秤，左手轻轻拉纸条，当纸条刚可以抽出时，弹簧称上读数即为初压力。
将开关合上，使触头闭合，纸条夹在动静触头之间，按测初压力的方法；当纸条刚可抽出时，弹簧称上读数就是终压力。
触头压力也可以用下式估算：初压力=0.5*触头终压力，（公斤）终压力=2.25*触头额定电流（安）/100（公斤）依据触头初、终压力的数值，可以重新配制弹簧，也可以自行绕制。
自行绕制时，选择合适的琴钢丝，按同样的直径和匝数进行绕制，但往往由于绕制工艺问题，所得的弹簧力大小的差别，需要将弹簧的直径和匝数进行调整。
调整的方法是：钢丝越粗，弹力越大；；弹簧外径越大，弹力越小；匝数越多，弹力越小。
绕制时用一根圆铁棒在老虎钳上，再在圆铁棒上齐密缠绕，所用铁棒直径要比弹簧内径小一些，因绕好后弹簧直径会增大，绕好后的弹簧应热处理，否则无弹性。
绕制弹簧:在台钳上用两块硬木板将钢丝夹紧，圆铁棒变成一个摇手柄，在一端开一个槽，将钢丝头钳入槽内，摇手柄将钢丝卷在铁棒上，匝与匝之间的节距，用厚度与节距相等的铁皮钳入匝与匝之间，用来把握节距。
铁棒直径选用阅历：直径0.9毫米以下钢丝应比弹簧直径小2毫米，0.9~1.63毫米的钢丝比弹簧直径小3毫米，1.63~2.6毫米的钢丝，圆铁棒直径应比弹簧直径小4毫米。
2.触头表面氧化。
金属的氧化层是一种不良导体。
触头温度越高，氧化越严峻，接触电阻越大，发热就更厉害，造成触头损坏。
所以一般将触头设计成在闭合时有一滚动和滑动过程，便能自动消退氧化膜。
对氧化严峻的触头，最好将触头拆下放入硫酸中用刷子将氧化层刷去，然后放入碱水里中和，再用自来水冲洁净。
