压缩机基础知识9.13日

一章压缩机的基本知识第一节压缩机概述一、定义：压缩机是用来提高气体压力和输送气体的机械。

二、次要用途：1、动力用压缩机⑴压缩气体驱动各种风动机械，如:气动扳手、风镐。

⑵控（_kong）制仪表和自动化装置。

⑶交通方面：汽车门的开启。

⑷食品和医药工业中用高压气体搅拌浆液。

⑸纺织业中，如喷气织机。

2、气体输送用压缩机⑴奋道输送—-为了克服气体在管(wei4 le0 ke4 fu2 qi4 ti3 zai4 guan3）道中流动过程中,管道对气体产生的阻力。

⑵瓶装输送——缩小气体的体积，使有限的容积输送较多的气体。

3、制冷和气体分离用压缩机如氟里昂制冷、空气分离。

4、石油、化工用压缩机⑴用于气体的合成和聚合，如：氨的合成。

⑵润滑油的加氢精制。

三、压缩机的分类⑴、按（__an）作用原理分:容积式和速度式（透平式）⑵、按压送的介质分类:空气压缩机、氮气压缩机、氧气压缩机、氢气压缩机等⑶、按排气压力分类：低压（0。

3~1。

0MPa）中压(1.0～10MPa）高压（(gao ya _）10～100MPa）超高压(＞100MPa)⑷按结构型式分类：压缩机-—-—容积式、速度式。

容积式-——-回转式（包括螺杆式、滑片式、罗茨式）、往复式（包括活塞式、隔膜式）.速度式—---离心式、轴流式、喷射式、混流式.第二节压缩机的著（de zhu)名厂家一、国外著名的压缩机企业有以下几家：⑴日本有七家:日立（Hitachi）、三井、三菱（Mitsubishi）、川崎、石川岛（IHI）、荏原（EBRARA,包括美国埃理奥特ELLIOTT）和神钢(Kobelco);⑵美国有五家：德莱赛兰（DRESSER—RAND）、英格索兰（Ingersoll—rand)、库柏（Cooper)、通用电气动力部（GE原来的意大利新比隆Nuovo Pignone公司)和美国A－C压缩机公司；⑶德国有二家：西门子工业(原来的德马格－德拉瓦）、盖哈哈—波尔西克（GHH—BORSIG)；⑷瑞士有一家:苏尔寿（SULZER);⑸瑞典有一家：阿特拉斯（A TLAS COPCO)；⑹韩国有一家:三星动力。

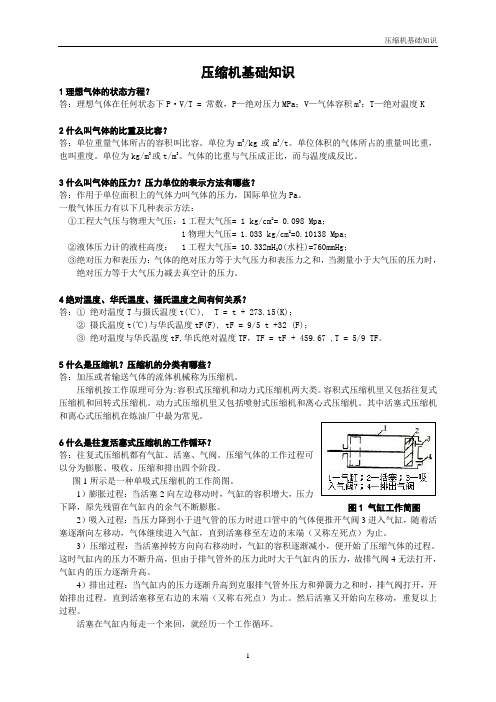

压缩机基础知识1理想气体的状态方程？答：理想气体在任何状态下P·V/T = 常数，P—绝对压力MPa；V—气体容积m3；T—绝对温度K2什么叫气体的比重及比容？答：单位重量气体所占的容积叫比容。

单位为m3/kg或m3/t。

单位体积的气体所占的重量叫比重，也叫重度。

单位为kg/m3或t/m3。

气体的比重与气压成正比，而与温度成反比。

3什么叫气体的压力？压力单位的表示方法有哪些？答：作用于单位面积上的气体力叫气体的压力，国际单位为Pa。

一般气体压力有以下几种表示方法：①工程大气压与物理大气压：1工程大气压= 1 kg/cm2= 0.098 Mpa；1物理大气压= 1.033 kg/cm2=0.10138 Mpa；②液体压力计的液柱高度： 1工程大气压= 10.332mH2O(水柱)=760mmHg；③绝对压力和表压力：气体的绝对压力等于大气压力和表压力之和，当测量小于大气压的压力时，绝对压力等于大气压力减去真空计的压力。

4绝对温度、华氏温度、摄氏温度之间有何关系？答：①绝对温度T与摄氏温度t(℃), T = t + 273.15(K)；②摄氏温度t(℃)与华氏温度tF(F), tF = 9/5 t +32 (F)；③绝对温度与华氏温度tF,华氏绝对温度TF，TF = tF + 459.67 ,T = 5/9 TF。

5什么是压缩机？压缩机的分类有哪些？答：加压或者输送气体的流体机械称为压缩机。

压缩机按工作原理可分为:容积式压缩机和动力式压缩机两大类。

容积式压缩机里又包括往复式压缩机和回转式压缩机。

动力式压缩机里又包括喷射式压缩机和离心式压缩机。

其中活塞式压缩机和离心式压缩机在炼油厂中最为常见。

6什么是往复活塞式压缩机的工作循环？答：往复式压缩机都有气缸、活塞、气阀。

压缩气体的工作过程可以分为膨胀、吸收、压缩和排出四个阶段。

图1所示是一种单吸式压缩机的工作简图。

1）膨胀过程：当活塞2向左边移动时，气缸的容积增大，压力下降，原先残留在气缸内的余气不断膨胀。

压缩机相关知识
压缩机是一种将气体或气体混合物压缩成高压气体的设备。

它主要通过减小气体的体积来增加气体的压力。

以下是压缩机相关的知识：1. 压缩机的分类：常见的压缩机包括往复式压缩机、螺杆式压缩机、离心式压缩机和旋涡式压缩机等。

不同类型的压缩机适用于不同的应用场景。

2. 压缩机的工作原理：压缩机通过活塞、螺杆、离心轮等工作部件的运动，将气体逐渐压缩，使其压力升高。

压缩机通常由电动机驱动。

3. 压缩机的应用领域：压缩机广泛应用于制冷、空调、汽车引擎、工业生产等领域。

例如，制冷空调系统中的压缩机用于将制冷剂压缩成高压气体，以便在制冷循环中发挥作用。

4. 压缩机的性能参数：常见的压缩机性能参数包括排气量、压缩比、功率消耗和效率等。

这些参数可以用来评估压缩机的性能和能耗。

5. 压缩机的维护和保养：压缩机需要定期进行维护和保养，以确保其正常运行和延长使用寿命。

维护包括清洁滤网、更换润滑油、检查密封件等。

6. 压缩机的安全性：由于压缩机在工作过程中会产生高温和高压，因此需要注意安全事项。

操作人员应该熟悉操作规程，佩戴个人防
护装备，并遵守相关安全操作规定。

以上是关于压缩机相关的知识，压缩机在各个领域都扮演着重要的角色，对于提高生产效率和改善生活质量具有重要意义。

压缩机基础一、压缩机基本知识压缩机公司主要生产往复活塞式压缩机。

其工作原理为：曲轴与连杆通过曲柄销相连，连杆和十字头通过十字头销相连，十字头又和活塞杆相连，将曲轴的旋转运动转换为活塞的往复运动，活塞压缩气缸的气体从而提高气体的压力。

二、压缩机主要部件曲轴是压缩机的运动部件，主要用锻造方法制造，由主轴颈、曲轴销、曲柄、平衡块等组成。

曲轴的头部与主油泵相连，曲轴上钻有油孔正向润滑，供运动部件润滑油通道；曲轴的尾部通过胀套与飞轮连接。

连杆是连接曲轴与十字头的部件，一般为铸造或锻造方法制造。

连杆的大头与曲轴颈相连，小头孔中装有铜合金衬套与十字头销相连接。

压缩机工作时，大头作旋转运动，小头作往复运动，连杆体作摆动。

十字头部件由十字头体、滑履、十字头销三部分组成。

它在机身滑道里作往复运动，具有导向传力的作用。

十字头与连杆采用十字头销连接，十字头与活塞杆的连接采用螺纹连接。

活塞部件由活塞杆、支承环、活塞环等组成，是压缩机实现气体压缩的部件。

活塞一般为铸造或锻造方法制造。

在活塞侧面上有几道凹槽，用来安装活塞环及支撑环。

活塞杆的作用是将活塞与十字头连接起来，传递作用在活塞上的力，带动活塞运动。

填料函是阻止气缸内的压缩气体沿活塞杆泄漏的密封部件。

由填料壳、填料盒、密封圈及节流套等部分组成。

填料密封是利用气体的径向压力差，使密封环压紧在活塞杆上，将活塞杆与密封环间的间隙密封。

气阀由阀座、阀片、缓冲片、升程垫、弹簧和升程限制器组成，其作用是控制气体及时吸入与排出气缸。

可以通过外型分辨或者拆卸后判断排气阀和吸气阀。

三、压缩机各系统1.气管路系统：经过进气阀后，经过滤器过滤，进入进气缓冲罐后进入一级气缸进行压缩，从一级气缸出来的气体依次经过缓冲罐、冷却器、气液分离器进入二级气缸压缩，从二级气缸出来的天然气依次经过缓冲罐、冷却器、气液分离器、油过滤器后流向加气柱。

2.水管路系统：与循环水冷却塔进、出口相连的总进水管至总回水管的水管路，分别进各级气缸和水冷却器及油冷却器。
