1.8v转3.3v电平转换电路一、概述在现代电子设备中，经常会出现不同电平之间的通信和数据传输。
一些芯片工作在1.8v电平下，而另一些芯片则需要以3.3v电平进行通信。
为了实现它们之间的数据交换，我们需要使用电平转换电路来确保信号的稳定传输。
本文将从1.8v转3.3v电平转换电路的基本原理、应用领域和设计要点等方面展开探讨，并共享一些个人观点和经验。
二、基本原理1.8v到3.3v电平转换电路实际上是一种电平逻辑电路，其基本原理是利用逻辑门、电阻和/或晶体管等元件将输入信号从1.8v电平转换为3.3v电平，或者将输出信号从3.3v电平转换为1.8v电平。
其中，逻辑门可以是与门、或门、非门等，而晶体管常用于电平转换的放大和隔离。
通过适当的电路设计和元件选择，可以实现稳定可靠的电平转换功能。
三、应用领域1.8v到3.3v电平转换电路广泛应用于各类电子设备和系统中。
在嵌入式系统中，通常会存在多个不同电平的元件或芯片，它们之间需要进行数据交换和通信。
此时，就需要使用电平转换电路来确保它们之间的正常工作。
另外，在一些传感器和执行器的接口设计中，由于其本身工作电平不同，也需要使用电平转换电路来实现互连。
四、设计要点设计1.8v到3.3v电平转换电路时需要考虑多个要点，包括电平转换方向、信号延迟、功耗和占用空间等。
要根据实际应用确定电平转换的方向，是从1.8v到3.3v，还是从3.3v到1.8v。
要合理评估信号延迟对系统性能的影响，尽量减小延迟时间。
要考虑功耗和占用空间，选择合适的元件和电路拓扑结构，以实现功耗低、体积小的电平转换电路。
五、个人观点和经验在实际项目中，我经常会遇到1.8v到3.3v电平转换的需求，对此我总结了一些经验。
要仔细阅读数据手册，了解芯片的输入输出特性和工作电平范围，以便选择合适的电平转换电路。
要留意信号的稳定性和抗干扰能力，在设计中加入必要的滤波电路和抗干扰措施。
要注意电路布局和线路走线，尽量减小信号传输路径，避免干扰和串扰。

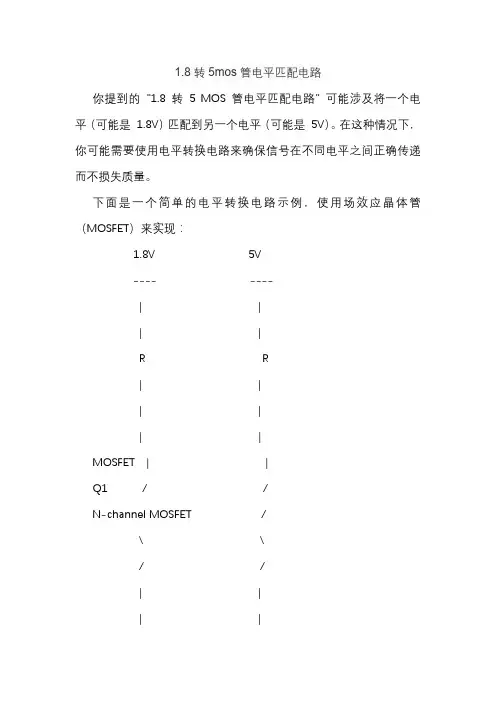

1.8转5mos管电平匹配电路
你提到的"1.8 转 5 MOS 管电平匹配电路" 可能涉及将一个电平（可能是1.8V）匹配到另一个电平（可能是5V）。
在这种情况下，你可能需要使用电平转换电路来确保信号在不同电平之间正确传递而不损失质量。
下面是一个简单的电平转换电路示例，使用场效应晶体管（MOSFET）来实现：
1.8V 5V
---- ----
| |
| |
R R
| |
| |
| |
MOSFET | |
Q1 / /
N-channel MOSFET /
\ \
/ /
| |
| |
GND GND
在这个电路中，N通道MOSFET（Q1）的栅极（Gate）连接到1.8V 信号，漏极（Drain）连接到5V信号，源极（Source）连接到5V电源的地（GND）。
两个电阻（R）分别连接到Q1的漏极和源极，用于限制电流。
这样，当1.8V信号为高电平时，Q1的栅极被打开，5V信号通过Q1的漏极到达输出。
当1.8V信号为低电平时，Q1的栅极关闭，输出端电平被拉低到GND。
这只是一个简单的示例，实际的电路设计可能需要考虑更多因素，如电流要求、上升时间、下降时间等。
在实际设计中，你可能需要选择合适的MOSFET 和电阻值，以确保电平转换的稳定性和性能。
此外，考虑到特定应用的要求，你可能还需要添加保护电路，以防止过压或其他潜在问题。
如果可能，最好在电路设计中咨询电子工程师或专业人士的建议。
双向电平转换芯片的参数介绍双向电平转换芯片是一种常用的电子元件，用于在不同电平之间进行转换和传递信号。
它可以将高电平转换为低电平，也可以将低电平转换为高电平，实现不同电平之间的互联和通信。
本文将对双向电平转换芯片的参数进行介绍。
我们来了解一下双向电平转换芯片的工作原理。
双向电平转换芯片通常由两个部分组成：输入端和输出端。
输入端接收来自外部的信号，输出端将信号传递给外部设备。
双向电平转换芯片通过内部电路将输入端的信号转换为输出端的信号，并确保信号在传递过程中保持稳定和准确。
在介绍双向电平转换芯片的参数之前，我们先来了解一下常见的电平标准。
常见的电平标准有TTL、CMOS和LVCMOS等。
TTL （Transistor-Transistor Logic）电平标准是一种数字电平标准，逻辑高电平为5V，逻辑低电平为0V。
CMOS（Complementary Metal-Oxide-Semiconductor）电平标准也是一种数字电平标准，逻辑高电平为Vcc（供电电压），逻辑低电平为0V。
LVCMOS（Low-Voltage CMOS）电平标准是一种低电压数字电平标准，逻辑高电平和逻辑低电平的电压范围根据具体型号而定。
接下来，我们来介绍一些常见的双向电平转换芯片参数。
1. 供电电压（Vcc）：双向电平转换芯片的工作电压范围，一般为3.3V、5V或其他供电电压。
2. 逻辑电平转换：双向电平转换芯片能够将输入端的逻辑高电平转换为输出端的逻辑高电平，并将逻辑低电平转换为逻辑低电平，确保信号的准确传递。
3. 带宽：双向电平转换芯片的带宽指的是其能够传递的最高频率信号，通常以MHz为单位。
4. 上升时间和下降时间：双向电平转换芯片的上升时间和下降时间是指信号从逻辑低电平到逻辑高电平或从逻辑高电平到逻辑低电平的转换时间，一般以纳秒为单位。
5. 输入和输出电阻：输入电阻是指双向电平转换芯片输入端对外部信号的阻抗，输出电阻是指双向电平转换芯片输出端对外部设备的阻抗。
适用于漏极开路和推挽应用的 TXS0104E 4 位双向多电压电平转换器1 特性•无需方向控制信号•最大数据速率–24Mbps（推挽）–2Mbps（开漏）•采用德州仪器 (TI) NanoFree™封装• A 端口支持 1.65V 至 3.6V 的电压，B 端口支持2.3V 至 5.5V 的电压 (V CCA≤ V CCB)•无需电源排序– V CCA或 V CCB均可优先斜升•闩锁性能超过 100mA，符合 JESD 78 II 类规范的要求•ESD 保护性能超过 JESD 22 规范要求–A 端口•2000V 人体放电模型 (A114-B)•200V 机器模型 (A115-A)•1000V 充电器件模型 (C101)–B 端口•15kV 人体放电模型 (A114-B)•200V 机器模型 (A115-A)•1000V 充电器件模型 (C101)•IEC 61000-4-2 ESD（B 端口）–±8kV 接触放电–±10kV 气隙放电2 应用•手持终端•智能手机•平板电脑•台式计算机3 说明这个 4 位同相转换器使用两个独立的可配置电源轨。
A 端口设计用于跟踪 V CCA。
V CCA支持从 1.65V 到 3.6V 范围内的任意电源电压。
V CCA必须低于或等于V CCB。
B 端口旨在用于跟踪 V CCB。
V CCB支持从 2.3V 到5.5V 范围内的任意电源电压。
这使得该器件可在 1.8V、2.5V、3.3V 和 5V 电压节点之间任意进行低压双向转换。
当输出使能端 (OE) 输入为低电平时，所有输出都被置于高阻抗状态。
TXS0104E 被设计成由 V CCA为 OE 输入电路供电。
为确保在加电或断电期间处于高阻抗状态，应将 OE 通过下拉电阻器接地；该电阻器的最小值取决于驱动器的拉电流能力。
(1)(1)如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。
OutputVoltage(V)Input Voltage (V)C001N 沟道晶体管的传输特征内容1 特性...................................................................................12 应用...................................................................................13 说明...................................................................................14 修订历史记录.....................................................................25 引脚配置和功能.................................................................4引脚功能：ZXU/ NMN.......................................................4引脚功能：DSBGA...........................................................5引脚功能：D 、PW 或 RGY...............................................66 规格...................................................................................76.1 绝对最大额定值...........................................................76.2 ESD 等级....................................................................76.3 建议运行条件..............................................................86.4 热性能信息：ZXU 、YZT 和 NMN...............................86.5 热性能信息：D 、PW 和 RGY.....................................96.6 电气特性......................................................................96.7 时序要求：V CCA = 1.8V ± 0.15V...............................106.8 时序要求：V CCA = 2.5V ± 0.2V.................................106.9 时序要求：V CCA = 3.3V ± 0.3V.................................106.10 开关特性：V CCA = 1.8V ± 0.15V.............................116.11 开关特性：V CCA = 2.5V ± 0.2V...............................136.12 开关特性：V CCA = 3.3V ± 0.3V...............................156.13 典型特性..................................................................167 参数测量信息...................................................................177.1 负载电路.. (17)7.2 电压波形....................................................................188 详细说明..........................................................................198.1 概述...........................................................................198.2 功能方框图................................................................198.3 特性说明....................................................................208.4 器件功能模式............................................................209 应用和实现.......................................................................219.1 应用信息....................................................................219.2 典型应用....................................................................2110 电源相关建议.................................................................2311 布局................................................................................2411.1 布局布线指南...........................................................2411.2 布局示例..................................................................2412 器件和文档支持.............................................................2512.1 文档支持..................................................................2512.2 接收文档更新通知...................................................2512.3 社区资源..................................................................2512.4 商标.........................................................................2513 接收文档更新通知..........................................................2514 支持资源........................................................................2515 静电放电警告.................................................................2516 术语表............................................................................2517 机械、封装和可订购信息.. (25)4 修订历史记录注：以前版本的页码可能与当前版本的页码不同Changes from Revision H (May 2018) to Revision I (October 2020)Page•更新了整个文档的表、图和交叉参考的编号格式................................................................................................1•添加了 NMN 封装 12 引脚 nFBGA......................................................................................................................4Changes from Revision G (September 2017) to Revision H (May 2018)Page•更改了开关特性：V CCA = 3.3V ± 0.3V 表中最大数据速率的最大值..................................................................15Changes from Revision F (December 2014) to Revision G (September 2017)Page•更改了“器件信息”表........................................................................................................................................1•通篇删除了 GXU 引用.........................................................................................................................................4•在绝对最大额定值 中添加了结温........................................................................................................................7•重新编排了电气特性 ..........................................................................................................................................9•将电压转换基础知识 添加到“相关文档”........................................................................................................25•添加了接收文档更新通知 和社区资源 (25)Changes from Revision E (August 2013) to Revision F (December 2014)Page•添加了引脚配置和功能 部分、处理等级 表、特性说明 部分、器件功能模式、应用和实施 部分、电源相关建议 部分、布局 部分、器件和文档支持 部分以及机械、封装和可订购信息 部分......................................................1•从“绝对最大额定值”表中删除了封装热阻信息，并将其添加到“热性能信息”表中将 T stg 行移到了新的“处理额定值”表中...................................................................................................................................................7•将第一个开关特性表中最后 2 行的“最小值最大值”中的最大值 24 和最大值 2 更改到最小值列. (11)TXS0104EZHCSI61I – JUNE 2006 – REVISED OCTOBER 2020Changes from Revision D (May 2008) to Revision E (August 2013)Page•删除了订购表 (1)TXS0104EZHCSI61I – JUNE 2006 – REVISED OCTOBER 20205 引脚配置和功能图 5-1. ZXU 封装顶视图图 5-2. NMN 顶视图引脚功能：ZXU/ NMNTXS0104EZHCSI61I – JUNE 2006 – REVISED OCTOBER 2020图 5-3. YZT 封装 12 引脚 DSBGA 顶视图引脚功能：DSBGATXS0104EZHCSI61I – JUNE 2006 – REVISED OCTOBER 20201147823456131211109B1B2B3B4NCA1A2A3A4NCO EV G N DC C BV C C ANC - 无内部连接图 5-4. RGY 封装 14 引脚 VQFN 顶视图NC - 无内部连接图 5-5. D 和 PW 封装 14 引脚 SOIC 和 TSSOP 顶视图引脚功能：D 、PW 或 RGYTXS0104EZHCSI61I – JUNE 2006 – REVISED OCTOBER 20206 规格6.1 绝对最大额定值(1)(1)应力超出绝对最大额定值 下所列的值可能会对器件造成损坏。
电平转换方案1. 引言在电子设备和电路设计中，电平转换是一个常见的问题。
不同设备或电路之间可能采用不同的电平标准，如5V、3.3V、2.5V等，为了确保正确的信号传输和兼容性，需要进行电平转换。
本文将介绍电平转换的背景知识、常见的电平转换方案以及各种方案的优缺点。
2. 背景知识2.1 电平标准不同设备或电路常采用不同的电平标准，主要包括：•TTL（Transistor-Transistor Logic）电平：常见的电压标准为0V~5V，适用于许多数字电路。
•CMOS（Complementary Metal Oxide Semiconductor）电平：常见的电压标准为0V3.3V或0V5V，适用于许多数字电路。
•LVCMOS（Low Voltage CMOS）电平：常见的电压标准为0V1.8V或0V3.3V，适用于低功耗数字电路。
•LVTTL（Low Voltage TTL）电平：常见的电压标准为0V~3.3V，适用于低功耗数字电路。
2.2 电平转换的目的电平转换主要是为了实现不同电平标准之间的互联互通，确保信号能够正确传输。
常见的应用场景包括：•不同电平标准的设备之间的通信。
•不同电平标准的外设与主控芯片之间的连接。
3. 常见的电平转换方案3.1 使用电平转换芯片常见的电平转换方案之一是使用专门的电平转换芯片。
这些芯片通常包含了输入电平和输出电平之间的转换电路，能够在不同电平标准之间实现电平的转换。
优点：•专用芯片，性能稳定可靠。
•可以实现多个通道的电平转换。
•部分芯片提供了自动方向控制功能，简化了硬件设计。
缺点：•芯片成本较高。
•大部分芯片需要外部电源供电。
•需要占用额外的PCB空间。
3.2 使用电平转换电路除了使用专用的电平转换芯片，也可以使用离散的电平转换电路来实现电平转换。
这些电路通常由离散的电阻、晶体管等器件组成，在具有一定电路设计能力的情况下，可以实现相对简单的电平转换功能。
优点：•成本较低，只需要少量的离散器件。

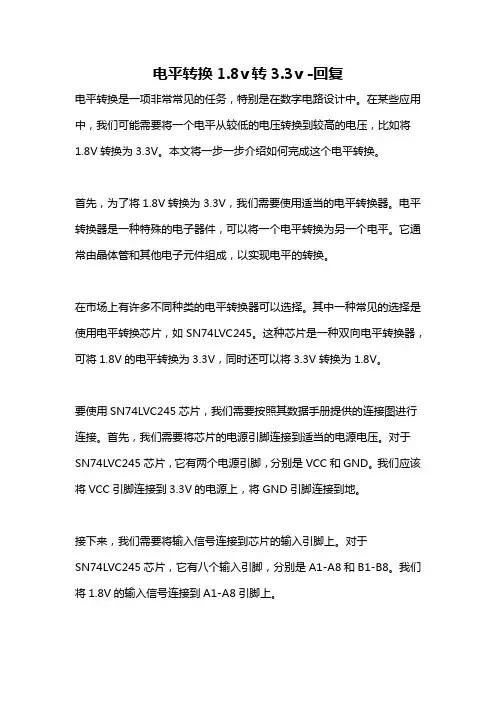

电平转换1.8v转3.3v -回复电平转换是一项非常常见的任务，特别是在数字电路设计中。
在某些应用中，我们可能需要将一个电平从较低的电压转换到较高的电压，比如将1.8V转换为3.3V。
本文将一步一步介绍如何完成这个电平转换。
首先，为了将1.8V转换为3.3V，我们需要使用适当的电平转换器。
电平转换器是一种特殊的电子器件，可以将一个电平转换为另一个电平。
它通常由晶体管和其他电子元件组成，以实现电平的转换。
在市场上有许多不同种类的电平转换器可以选择。
其中一种常见的选择是使用电平转换芯片，如SN74LVC245。
这种芯片是一种双向电平转换器，可将1.8V的电平转换为3.3V，同时还可以将3.3V转换为1.8V。
要使用SN74LVC245芯片，我们需要按照其数据手册提供的连接图进行连接。
首先，我们需要将芯片的电源引脚连接到适当的电源电压。
对于SN74LVC245芯片，它有两个电源引脚，分别是VCC和GND。
我们应该将VCC引脚连接到3.3V的电源上，将GND引脚连接到地。
接下来，我们需要将输入信号连接到芯片的输入引脚上。
对于SN74LVC245芯片，它有八个输入引脚，分别是A1-A8和B1-B8。
我们将1.8V的输入信号连接到A1-A8引脚上。
然后，我们需要将输出信号连接到芯片的输出引脚上。
对于SN74LVC245芯片，它也有八个输出引脚，分别是1B1-1B8和2B1-2B8。
我们将3.3V 的输出信号连接到1B1-1B8引脚上。
最后，我们需要连接芯片的控制引脚，以确保正确的转换。
SN74LVC245芯片有一个方向控制引脚，称为DIR。
我们需要根据我们希望实现的转换方向，将DIR引脚连接到高电平或低电平。
完成所有连接后，我们需要通过测试和验证来确保电平转换工作正常。
我们可以应用一些测试信号到1.8V的输入引脚上，并观察3.3V的输出引脚上的信号。
如果我们发现转换结果不符合预期，我们可能需要调整芯片的控制引脚或选择不同的电平转换器。

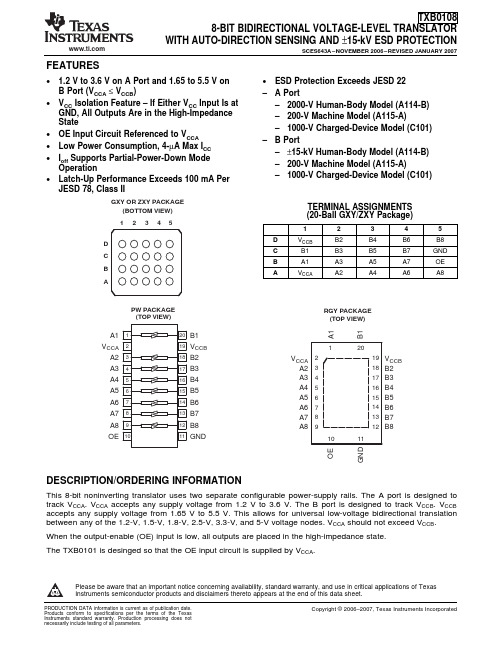

txs0108epwr电平转换器工作原理-回复电平转换器（Level Translator）是一种电子装置，广泛应用于电子系统中的电压转换功能。
它可以将一个电路的电平转化为另一个电路所需的电平，实现不同电路之间的互联和数据交换。
txs0108epwr电平转换器是一种常见的电平转换器，它具有高性能和广泛的应用范围。
本文将从工作原理、应用场景和实现方式等方面对txs0108epwr电平转换器进行详细介绍。
一、工作原理txs0108epwr电平转换器主要基于电平转换技术实现不同电平间的转换。
它通过输入端和输出端之间的电路设计，将输入端的电平转换成输出端所需的电平。
其工作原理可简单分为输入端电平检测、电平转换、输出端电平驱动三个步骤。
1. 输入端电平检测txs0108epwr电平转换器通过输入端电路检测输入信号的电平，以确定输入信号的高低电平状态。
一般情况下，输入电路会设计为能够适应不同输入电平范围的自适应电路，以保证输入信号稳定可靠。
2. 电平转换一旦输入信号的电平状态确定，电平转换器会根据输出端所需的电平类型进行相应的转换。
以txs0108epwr为例，它支持1.2V至5.5V的输入电压范围，并能将其转换为1.8V至5.5V的输出电压范围。
转换过程中，电平转换器内部会根据电路设计将输入信号进行电平放大、滤波、反相等处理，以满足输出端的电平要求。
3. 输出端电平驱动最后，txs0108epwr电平转换器会将已经转换后的信号输出至输出端，并根据输出端要求的电平类型进行电平驱动。
输出端通常也会提供自适应电路，以适应不同输出电平的需求。
总之，txs0108epwr电平转换器通过输入端识别输入信号的电平状态，经过电平转换处理后输出符合输出端需求的电平，实现不同电路之间的电平转换和数据交换。
二、应用场景txs0108epwr电平转换器具有广泛的应用范围，特别适用于以下几个场景：1. 逻辑电平转换在数字电路中，不同芯片可能使用不同的逻辑电平标准。
高速低电源电压逻辑电平转换电路英联半导体香港有限公司随着系统供电电源的降低，越来越多的电路工作在3.3v，1.8v或者更低的逻辑电平，现代电子系统日益增加的复杂性及低功耗的需求导致较低逻辑电压的广泛应用，同时又引起系统内部I/O逻辑电平不兼容的问题。
针对这种混合电源系统电平匹配问题，电平转换电路作为低压和高压系统的桥梁，被广泛用于电路设计中，能够满足不同逻辑电平之间的通信。
本文结合英联电子不同系列的电平转换产品，详细阐述逻辑电平转换的基本原理以及应用电路。
电平转换需求在传统设计中，TTL及5v的CMOS为逻辑电路的主导标准，随后的数字IC设计采用了与以往不兼容的电压标准，出现了主流的3.3v的CMOS，以及2.5v，1.8v，1.5v及1.2v的CMOS标准电平，系统供电也逐渐采用V CORE和V IO分离的方式，这种低压IC的出现，势必对电路设计产生影响，逻辑电平转换的问题日益被电子设计人员重视。
根据需要转换的信号类型，电压，速率，方向及通道等不同，设计中也会采用不同的电平转换方法，分别有：（1）晶体管+上拉电阻法——一个双极性三极管或MOSFET，C/D极外接上拉到正电源，输入电平灵活，输出电平大致为正电源电平；（2）OC/OD器件+上拉电阻法——适用于器件输出为OC/OD的场合；（3）超限输入降压法——对于输入电平范围较宽的器件，在实际应用中可以满足用于电平匹配（比如一个满足输入范围为0v-‐3.6v的器件，即可实现3.3v-‐1.8v电平转换）；（4）电阻、二极管分压法——最简单的降低电平办法；（5）电平转换芯片——实现宽电压范围，高速率信号电平之间的转换，一致性好，电路设计简单；分立器件搭建的转换电路因其自身的局限性，电路工作电压高，传输速率低，一致性差问题，多用于单通道简单信号的高电压转换电路中，对于低电压的高速信号，通常会采用集成电平转换芯片来实现。
英联电子提供的宽电压范围自动双向识别高速电平转换产品，结合当前是实际应用需求，能够支持SPI，UART，I2C等总线不同电平之间的转换设计。

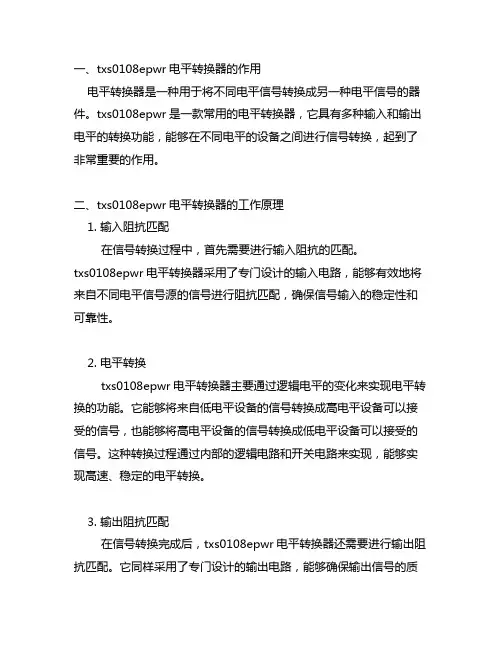

一、txs0108epwr电平转换器的作用电平转换器是一种用于将不同电平信号转换成另一种电平信号的器件。
txs0108epwr是一款常用的电平转换器，它具有多种输入和输出电平的转换功能，能够在不同电平的设备之间进行信号转换，起到了非常重要的作用。
二、txs0108epwr电平转换器的工作原理1. 输入阻抗匹配在信号转换过程中，首先需要进行输入阻抗的匹配。
txs0108epwr电平转换器采用了专门设计的输入电路，能够有效地将来自不同电平信号源的信号进行阻抗匹配，确保信号输入的稳定性和可靠性。
2. 电平转换txs0108epwr电平转换器主要通过逻辑电平的变化来实现电平转换的功能。
它能够将来自低电平设备的信号转换成高电平设备可以接受的信号，也能够将高电平设备的信号转换成低电平设备可以接受的信号。
这种转换过程通过内部的逻辑电路和开关电路来实现，能够实现高速、稳定的电平转换。
3. 输出阻抗匹配在信号转换完成后，txs0108epwr电平转换器还需要进行输出阻抗匹配。
它同样采用了专门设计的输出电路，能够确保输出信号的质量和稳定性，使得输出信号能够被目标设备准确地接受和解析。
三、txs0108epwr电平转换器的特点1. 多种电平转换txs0108epwr电平转换器支持多种不同电平之间的转换，可以实现3.3V到5V、1.5V到3.3V等多种转换方式，满足了不同设备之间的电平转换需求。
2. 高速稳定由于采用了高性能的逻辑和开关电路，txs0108epwr电平转换器能够实现高速、稳定的电平转换，在保证信号质量的前提下，尽可能地提高信号转换的速度。
3. 低功耗在实际应用中，功耗也是一个非常重要的考量因素。
txs0108epwr电平转换器能够在较低的功耗下完成电平转换，节约了设备的能源消耗。
4. 小型化设计txs0108epwr电平转换器采用了紧凑的封装设计，占用空间小，便于在各种设备中进行集成和应用。
四、txs0108epwr电平转换器的应用领域由于其优越的性能特点，txs0108epwr电平转换器在各种电子设备中都有着广泛的应用。
1-Wire®双向电平转换器(1.8V至5V)参考设计
Stewart Merkel
摘要：设计人员要求1-Wire主机IO采用漏极开路架构，工作在1.8V。
而多数1-Wire 从器件无法工作在1.8V。
本应用笔记介绍了实现1.8V 1-Wire主机与5V 1-Wire从器件之间电平转换的参考设计(RD)。
该参考设计用于驱动典型的1-Wire从器件，利用MAX3394E 电平转换器实现电平转换。
引言
FPGA、微处理器、DS2482-100和DS2480B是常见的1-Wire主机器件。
1-Wire/iButton®从器件由Maxim生产，该系列器件的典型工作电压为2.8V至5.25V。
过去，传统的1-Wire 主机和从器件均采用5V漏极开路逻辑。
现在，设计人员需要1-Wire主机IO提供1.8V的漏极开路逻辑。
而大部分1-Wire从器件可以安全地工作在5V，它们中的绝大多数无法工作在1.8V。
需要一个双向电平转换器克服这种限制。
本参考设计(RD)采用Maxim®的MAX3394E双向电平转换器，用于解决这类应用中的问题。
电平转换器
MAX3394E双向电平转换器采用8引脚、3mm x 3mm TDFN封装。
借助其内部摆率增强电路，可理想用于大电容负载驱动。
1-Wire从器件电容负载通常大于500pF。
MAX3394E的VCC I/O引脚具有±15kV HBM (人体模式)静电保护，为1-Wire主机提供保护。
1-Wire总线通常用于连接外部世界，HBM保护是基本需求。
推荐在上拉电阻(R3)、可选择的强上拉电路以及1-Wire从器件处使用DS9503P以增强ESD保护。
应用电路
图1所示电路利用MAX3394E实现1.8V至5V双向电平转换，系统采用漏极开路端口。
图1. 1-Wire双向电平(1.8V至5V)转换器电路原理图，注意，引脚I/O VL和I/O VCC 具有10kΩ内部上拉。
该参考设计的BOM (材料清单)如表1所示。
表1. 材料清单
波形测量/测试结果
图2至图5是对评估电路板进行测试得到的结果。
测试条件为：
VL = 1.8V
VCC = 5.0V
CH1：1-Wire主机(OW_MASTER)
CH2：DS1920 (OW_SLAVE)
OW_SLAVE线长：2.4米，最大值。
测试时没有使用图1中可选择的强上拉电路。
仅在室温下测量。
图2. 从1-Wire复位波形可以看出MAX3394E的性能，在线应答脉冲幅度不超过250mV，低于典型1-Wire主机VIL的0.4V最大电压。
图3. 1-Wire写操作波形，写“1”时隙，tLOW1 < 15µs。
图4. 1-Wire写操作波形，写“0”时隙，60µs < tLOW0 < 120µs。
图5. 1-Wire读操作波形，1-Wire从机漏极开路端口返回的读“0”时隙，电平低于典型1-Wire主机VIL的0.4V最大值。
结论
该参考设计用于实现1.8V至5V 1-Wire双向电平转换，驱动典型的1-Wire从器件。
本文介绍了设计电路的搭建与测试，给出了电路原理图、BOM及典型测试波形。
