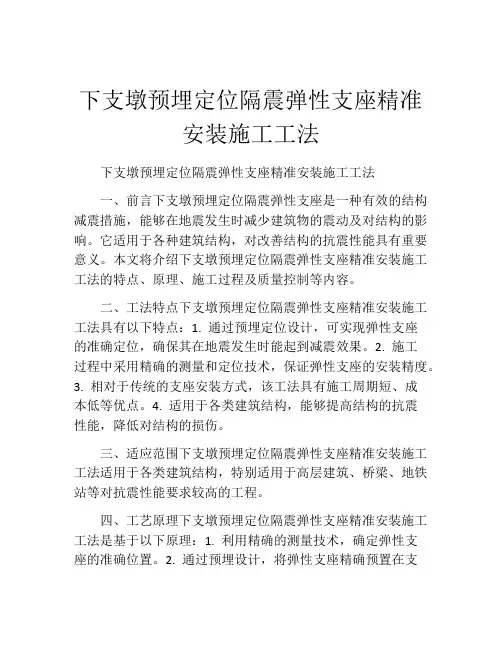

下支墩预埋定位隔震弹性支座精准安装施工工法下支墩预埋定位隔震弹性支座精准安装施工工法一、前言下支墩预埋定位隔震弹性支座是一种有效的结构减震措施，能够在地震发生时减少建筑物的震动及对结构的影响。

它适用于各种建筑结构，对改善结构的抗震性能具有重要意义。

本文将介绍下支墩预埋定位隔震弹性支座精准安装施工工法的特点、原理、施工过程及质量控制等内容。

二、工法特点下支墩预埋定位隔震弹性支座精准安装施工工法具有以下特点：1. 通过预埋定位设计，可实现弹性支座的准确定位，确保其在地震发生时能起到减震效果。

2. 施工过程中采用精确的测量和定位技术，保证弹性支座的安装精度。

3. 相对于传统的支座安装方式，该工法具有施工周期短、成本低等优点。

4. 适用于各类建筑结构，能够提高结构的抗震性能，降低对结构的损伤。

三、适应范围下支墩预埋定位隔震弹性支座精准安装施工工法适用于各类建筑结构，特别适用于高层建筑、桥梁、地铁站等对抗震性能要求较高的工程。

四、工艺原理下支墩预埋定位隔震弹性支座精准安装施工工法是基于以下原理：1. 利用精确的测量技术，确定弹性支座的准确位置。

2. 通过预埋设计，将弹性支座精确预置在支座位置。

3. 在施工过程中，采取合适的安装工艺，确保弹性支座的正确安装。

五、施工工艺下支墩预埋定位隔震弹性支座精准安装施工工法包含以下施工阶段：1. 基础准备：对支座位置进行测量和标记，清理基础表面，并进行弹性支座预埋设计。

2. 预埋安装：按照预埋设计要求，在基础中预埋弹性支座，确保位置准确。

3. 嵌固施工：混凝土浇筑完成后，进行嵌固施工，确保弹性支座与结构之间的精确贴合。

4. 质量检查：对安装后的弹性支座进行质量抽检和测量，确保满足设计要求。

六、劳动组织下支墩预埋定位隔震弹性支座精准安装施工工法的劳动组织包括：1. 项目负责人：负责对整个施工过程进行管理和指导。

2. 技术人员：负责测量、设计、安装等具体技术工作。

3. 施工人员：根据工艺要求进行具体施工操作。

减隔震支墩施工方案背景介绍减隔震支墩是大型桥梁工程中常用的一种结构形式，具有减震、隔振的功能，能够有效减少地震或其他外部振动对桥梁结构的影响，提高桥梁的抗震性能和安全性。

本文将介绍减隔震支墩的施工方案及注意事项。

施工方案1.准备工作：–确定施工方案和设计要求。

–检查施工现场，清理杂物。

–准备所需设备和材料，确保施工顺利进行。

2.基础施工：–进行基础地面的打桩、浇筑，确保基础牢固。

–安装地脚螺栓并进行检查，确认符合设计要求。

3.支墩施工：–对支墩主体结构进行焊接、拼装。

–确保支墩的垂直度和水平度符合要求。

–进行支墩的防腐处理，保证其使用寿命。

4.减隔震系统安装：–安装减隔震支座和隔震器材。

–调试减隔震系统，确保其工作正常。

5.荷载测试：–进行荷载测试，检查支墩结构的承载能力和稳定性。

注意事项1.安全第一：施工过程中要严格遵守安全操作规程，确保工人和施工现场的安全。

2.质量控制：加强施工过程中的质量控制，保证支墩结构符合设计要求。

3.施工周期：合理安排施工进度，避免因施工周期过长导致损失。

4.环境保护：注意施工对周围环境的影响，采取相应的环保措施。

5.验收和监督：施工完成后需进行验收，确保支墩结构的安全可靠性。

6.维护：定期对减隔震支墩进行检查和维护，保持其长期稳定运行。

通过以上施工方案及注意事项的实施，可以保证减隔震支墩在大型桥梁工程中的有效应用，提高桥梁结构的安全性和稳定性，为交通运输领域的发展做出重要贡献。

希望以上内容符合您的需求，如有需要，还请指示。

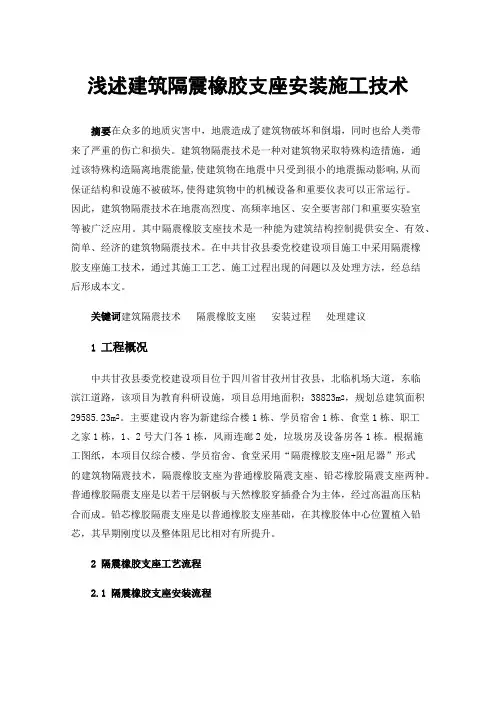

浅述建筑隔震橡胶支座安装施工技术摘要在众多的地质灾害中，地震造成了建筑物破坏和倒塌，同时也给人类带来了严重的伤亡和损失。

建筑物隔震技术是一种对建筑物采取特殊构造措施，通过该特殊构造隔离地震能量,使建筑物在地震中只受到很小的地震振动影响,从而保证结构和设施不被破坏,使得建筑物中的机械设备和重要仪表可以正常运行。

因此，建筑物隔震技术在地震高烈度、高频率地区、安全要害部门和重要实验室等被广泛应用。

其中隔震橡胶支座技术是一种能为建筑结构控制提供安全、有效、简单、经济的建筑物隔震技术。

在中共甘孜县委党校建设项目施工中采用隔震橡胶支座施工技术，通过其施工工艺、施工过程出现的问题以及处理方法，经总结后形成本文。

关键词建筑隔震技术隔震橡胶支座安装过程处理建议1工程概况中共甘孜县委党校建设项目位于四川省甘孜州甘孜县，北临机场大道，东临滨江道路，该项目为教育科研设施，项目总用地面积：38823m2，规划总建筑面积29585.23m2。

主要建设内容为新建综合楼1栋、学员宿舍1栋、食堂1栋、职工之家1栋，1、2号大门各1栋，风雨连廊2处，垃圾房及设备房各1栋。

根据施工图纸，本项目仅综合楼、学员宿舍、食堂采用“隔震橡胶支座+阻尼器”形式的建筑物隔震技术，隔震橡胶支座为普通橡胶隔震支座、铅芯橡胶隔震支座两种。

普通橡胶隔震支座是以若干层钢板与天然橡胶穿插叠合为主体，经过高温高压粘合而成。

铅芯橡胶隔震支座是以普通橡胶支座基础，在其橡胶体中心位置植入铅芯，其早期刚度以及整体阻尼比相对有所提升。

2隔震橡胶支座工艺流程2.1隔震橡胶支座安装流程下柱墩定位放线→下柱墩钢筋绑扎→预埋件安装→下柱墩浇筑→隔震橡胶支座安装→上柱墩施工→专项验收2.2安装步骤及要求2.2.1预埋件安装预埋件安装要点主要是对预埋钢筋、定位板、套筒组件的标高、平面位置、水平度的控制。

（1）标高控制：先在下柱墩钢筋笼中焊接4根直径为16mm的短钢筋辅助定位，检查钢筋顶端均切割平整、在同一水平高度且处于下柱墩浇筑完成后的设计标高处。

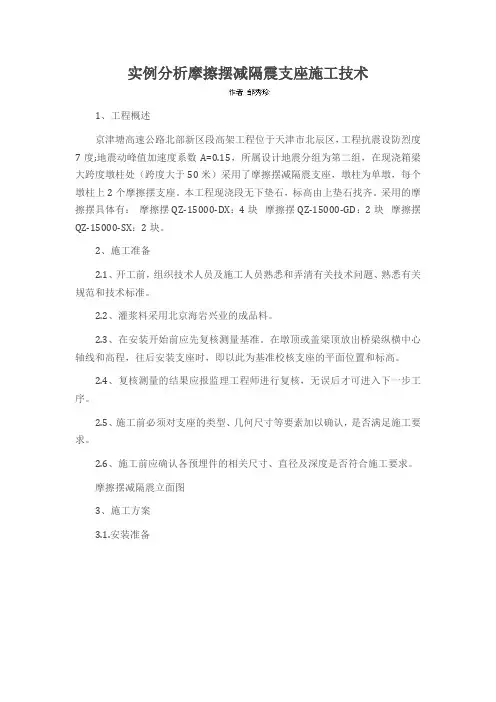

实例分析摩擦摆减隔震支座施工技术1、工程概述京津塘高速公路北部新区段高架工程位于天津市北辰区，工程抗震设防烈度7度;地震动峰值加速度系数A=0.15，所属设计地震分组为第二组，在现浇箱梁大跨度墩柱处（跨度大于50米）采用了摩擦摆减隔震支座，墩柱为单墩，每个墩柱上2个摩擦摆支座。

本工程现浇段无下垫石，标高由上垫石找齐。

采用的摩擦摆具体有：摩擦摆QZ-15000-DX：4块摩擦摆QZ-15000-GD：2块摩擦摆QZ-15000-SX：2块。

2、施工准备2.1、开工前，组织技术人员及施工人员熟悉和弄清有关技术问题、熟悉有关规范和技术标准。

2.2、灌浆料采用北京海岩兴业的成品料。

2.3、在安装开始前应先复核测量基准。

在墩顶或盖梁顶放出桥梁纵横中心轴线和高程，往后安装支座时，即以此为基准校核支座的平面位置和标高。

2.4、复核测量的结果应报监理工程师进行复核，无误后才可进入下一步工序。

2.5、施工前必须对支座的类型、几何尺寸等要素加以确认，是否满足施工要求。

2.6、施工前应确认各预埋件的相关尺寸、直径及深度是否符合施工要求。

摩擦摆减隔震立面图3、施工方案3.1.安装准备3.1.1本工程无下垫石，支座安装前，需对墩顶支座底面清理干净，保持支座底面平整。

3.1.2为保证下支座板和墩顶的密贴，施工时墩顶顶面可适当预留调平层厚度，墩顶顶面与下支座板结合面四角高差不超过2mm。

墩台顶面按锚固螺栓的规格、数量预留锚栓孔。

预留锚栓孔的直径为15cm，深度为46cm;预留锚栓孔中心位置偏差不应超过10mm。

孔距（顺桥向×横桥向）为1028×1028 mm3.1.3支座顶面在安装时应保持水平，本工程由上垫石调整标高，桥梁纵坡对支座顶面水平没有影响3.1.4球型支座采用预埋锚固（套筒）与锚固螺栓的连接方式，在墩台顶面需按锚固套筒规格、数量预留锚栓孔。

预留锚栓孔的直径和深度应大于套筒直径。

3.1.5支座出厂时是由生产企业总装后整体发运的，支座运达施工现场后，应开箱检查支座各部件及装箱单，检查零、部件有无丢失、损坏。

1100mm直径复合型隔震支座安装施工工法一、前言1100mm直径复合型隔震支座安装施工工法是一种用于大型桥梁和建筑物的隔震支座系统的施工方法。

该工法具有独特的工艺原理和施工工艺，能够有效减少地震对结构的冲击，并提高结构的抗震能力和安全性。

二、工法特点1100mm直径复合型隔震支座安装施工工法具有以下特点：1. 采用复合材料制作的隔震支座，具有较高的承载能力和抗震性能。

2. 隔震支座的安装采用模块化设计，可以根据实际需要进行组合和调整。

3. 施工过程简化，施工周期短，能够提高施工效率。

4. 可适应各种地形和建筑结构的安装要求，适用范围广泛。

三、适应范围1100mm直径复合型隔震支座安装施工工法适用于各种大型桥梁和建筑物的抗震工程，包括高速公路桥梁、城市道路桥梁、铁路桥梁、大型建筑等。

四、工艺原理1100mm直径复合型隔震支座安装施工工法的工艺原理是通过在结构与地基之间设置隔震支座，将地震振动的能量转化为隔震支座的变形和摩擦，从而减小地震对结构的冲击力，保护结构的稳定性和安全性。

具体的技术措施包括：1. 在地基上设置隔离层，避免地震能量传递到结构中。

2. 选择合适的隔震支座模块，具有较大的变形能力和稳定性。

3.确保隔震支座与结构之间有足够的接触面积，提高隔震效果。

五、施工工艺1100mm直径复合型隔震支座安装施工工法的施工工艺包括以下几个阶段：1. 地基准备：清理地基表面，进行基础处理，确保地基平整和牢固。

2. 隔离层施工：在地基上铺设隔离层材料，如橡胶板或聚乙烯板。

3. 隔震支座安装：根据设计要求，将隔震支座模块安装在地基或结构底部，确保支座稳定和平衡。

4. 结构安装：将上部结构组装和安装在隔震支座上，确保与支座的连接牢固和稳定。

5. 隔震支座调整：根据实际情况进行支座调整和校准，确保支座的变形能力和承载能力符合要求。

6. 细化施工：对其他相关工程进行细化施工，如防水处理、铺设道路面等。

六、劳动组织1100mm直径复合型隔震支座安装施工工法的劳动组织包括施工队伍的组织和管理，人员的分工和配备，以及劳动力和安全措施的合理安排。

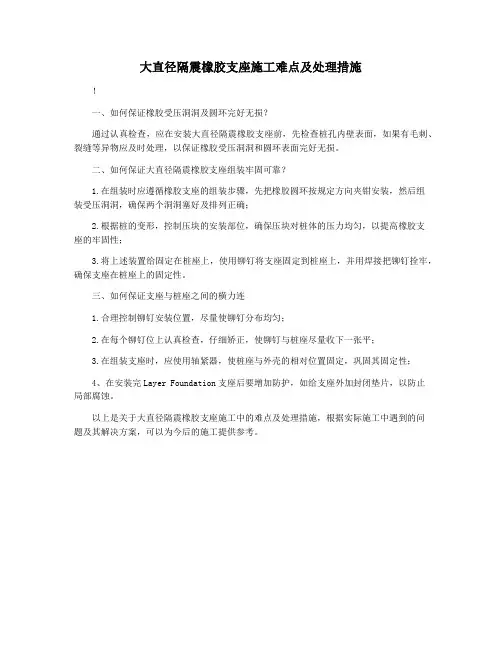

大直径隔震橡胶支座施工难点及处理措施
！
一、如何保证橡胶受压洞洞及圆环完好无损？
通过认真检查，应在安装大直径隔震橡胶支座前，先检查桩孔内壁表面，如果有毛刺、裂缝等异物应及时处理，以保证橡胶受压洞洞和圆环表面完好无损。

二、如何保证大直径隔震橡胶支座组装牢固可靠？
1.在组装时应遵循橡胶支座的组装步骤，先把橡胶圆环按规定方向夹钳安装，然后组
装受压洞洞，确保两个洞洞塞好及排列正确；
2.根据桩的变形，控制压块的安装部位，确保压块对桩体的压力均匀，以提高橡胶支
座的牢固性；
3.将上述装置给固定在桩座上，使用铆钉将支座固定到桩座上，并用焊接把铆钉拴牢，确保支座在桩座上的固定性。

三、如何保证支座与桩座之间的横力连
1.合理控制铆钉安装位置，尽量使铆钉分布均匀；
2.在每个铆钉位上认真检查，仔细矫正，使铆钉与桩座尽量收下一张平；
3.在组装支座时，应使用轴紧器，使桩座与外壳的相对位置固定，巩固其固定性；
4、在安装完Layer Foundation支座后要增加防护，如给支座外加封闭垫片，以防止
局部腐蚀。

以上是关于大直径隔震橡胶支座施工中的难点及处理措施，根据实际施工中遇到的问
题及其解决方案，可以为今后的施工提供参考。

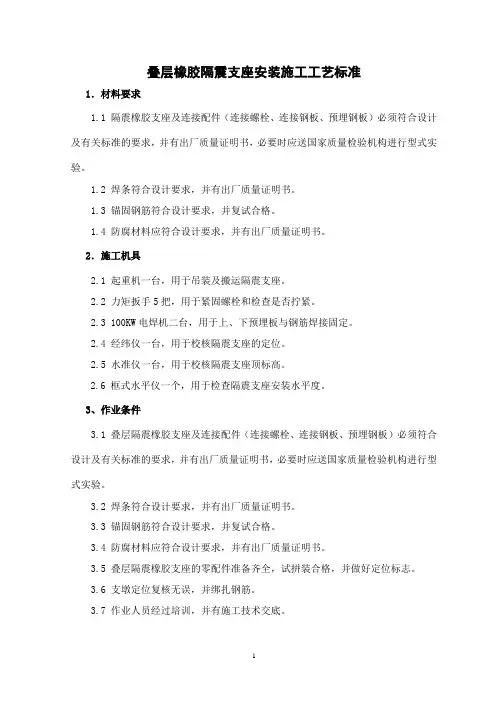

叠层橡胶隔震支座安装施工工艺标准1．材料要求1.1 隔震橡胶支座及连接配件（连接螺栓、连接钢板、预埋钢板）必须符合设计及有关标准的要求，并有出厂质量证明书，必要时应送国家质量检验机构进行型式实验。

1.2 焊条符合设计要求，并有出厂质量证明书。

1.3 锚固钢筋符合设计要求，并复试合格。

1.4 防腐材料应符合设计要求，并有出厂质量证明书。

2．施工机具2.1 起重机一台，用于吊装及搬运隔震支座。

2.2 力矩扳手5把，用于紧固螺栓和检查是否拧紧。

2.3 100KW电焊机二台，用于上、下预埋板与钢筋焊接固定。

2.4 经纬仪一台，用于校核隔震支座的定位。

2.5 水准仪一台，用于校核隔震支座顶标高。

2.6 框式水平仪一个，用于检查隔震支座安装水平度。

3、作业条件3.1 叠层隔震橡胶支座及连接配件（连接螺栓、连接钢板、预埋钢板）必须符合设计及有关标准的要求，并有出厂质量证明书，必要时应送国家质量检验机构进行型式实验。

3.2 焊条符合设计要求，并有出厂质量证明书。

3.3 锚固钢筋符合设计要求，并复试合格。

3.4 防腐材料应符合设计要求，并有出厂质量证明书。

3.5 叠层隔震橡胶支座的零配件准备齐全，试拼装合格，并做好定位标志。

3.6 支墩定位复核无误，并绑扎钢筋。

3.7 作业人员经过培训，并有施工技术交底。

4.操作工艺4.1工艺流程预埋钢板焊锚筋→定位、安装并固定下预埋钢板→支墩模板支立→隐预检→浇注支墩混凝土→养护至80%强度→对号安装橡胶支座及上预埋钢板，并防护→专检→绑扎上部结构钢筋→支模→隐预检→浇注上部结构混凝土→拆除模板……（结构完成后）拆除临时防护板→涂刷防腐材料→正式防护4.2 预埋钢板焊锚筋：按图纸要求，将上下预埋钢筋与下预埋钢板焊接，确保钢筋的数量，长度、规格及焊缝长度、宽度、焊条种类符合图纸要求。

4.3定位、安装并固定下预埋钢板：依据基础线及下预埋钢板上的定位标志，将焊好锚固钢筋的下预埋钢板就位，并与基础钢筋笼点焊或加马凳固定。

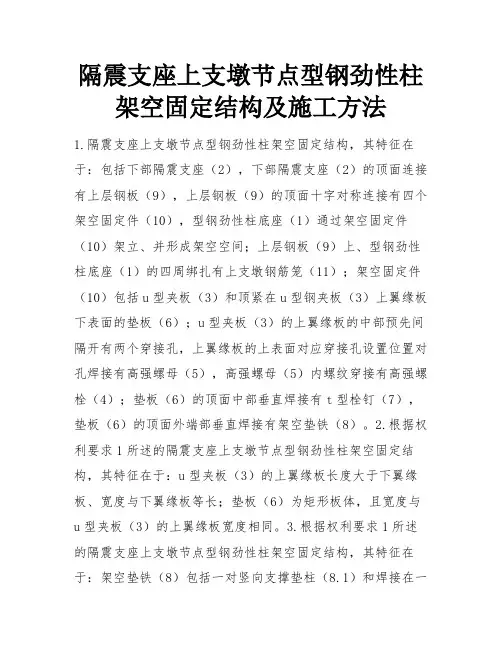

隔震支座上支墩节点型钢劲性柱架空固定结构及施工方法1.隔震支座上支墩节点型钢劲性柱架空固定结构，其特征在于：包括下部隔震支座（2），下部隔震支座（2）的顶面连接有上层钢板（9），上层钢板（9）的顶面十字对称连接有四个架空固定件（10），型钢劲性柱底座（1）通过架空固定件（10）架立、并形成架空空间；上层钢板（9）上、型钢劲性柱底座（1）的四周绑扎有上支墩钢筋笼（11）；架空固定件（10）包括u型夹板（3）和顶紧在u型钢夹板（3）上翼缘板下表面的垫板（6）；u型夹板（3）的上翼缘板的中部预先间隔开有两个穿接孔，上翼缘板的上表面对应穿接孔设置位置对孔焊接有高强螺母（5），高强螺母（5）内螺纹穿接有高强螺栓（4）；垫板（6）的顶面中部垂直焊接有t型栓钉（7），垫板（6）的顶面外端部垂直焊接有架空垫铁（8）。

2.根据权利要求1所述的隔震支座上支墩节点型钢劲性柱架空固定结构，其特征在于：u型夹板（3）的上翼缘板长度大于下翼缘板、宽度与下翼缘板等长；垫板（6）为矩形板体，且宽度与u型夹板（3）的上翼缘板宽度相同。

3.根据权利要求1所述的隔震支座上支墩节点型钢劲性柱架空固定结构，其特征在于：架空垫铁（8）包括一对竖向支撑垫柱（8.1）和焊接在一对竖向支撑垫柱（8.1）顶面上的矩形架块（8.2）。

4.根据权利要求3所述的隔震支座上支墩节点型钢劲性柱架空固定结构，其特征在于：上支墩钢筋笼（11）包括纵横交错设置的上支墩下部主筋。

5.根据权利要求4所述的隔震支座上支墩节点型钢劲性柱架空固定结构，其特征在于：t型栓钉（7）与一竖向支撑垫柱（8.1）在同一直线上。

6.根据权利要求5所述的隔震支座上支墩节点型钢劲性柱架空固定结构，其特征在于：一对支撑垫柱（8.1）之间的间距大于上支墩下部主筋的直径。

7.根据权利要求6所述的隔震支座上支墩节点型钢劲性柱架空固定结构，其特征在于：架空垫铁（8）的高度大于上支墩下部主筋直径、箍筋直径以及底部钢筋保护层厚度之和。

编号：编码：ZB/JL-CW14-14 天津医科大学总医院滨海医院一期工程隔震技术施工方案编制人：审核人：天津市建工工程总承包有限公司2015.3。

30目录一、工程概况0二、编制依据1三、重点难点2四、施工部署2五、施工方法4六、质量控制标准8七、安全保证措施10八、成品保护11一、工程概况天津医科大学总医院滨海医院一期工程项目位于天津市滨海新区汉沽东扩区滨海医疗城北部，接近城市主干道汉蔡路及大丰路。

用地南侧、东侧和西侧紧邻规划市政道路。

该工程包括门诊医技综合楼、动力中心、液氧站、门卫室四个栋号,总建筑面积114998㎡。

其中门诊医技病房综合楼在首层与地下一层间设置2。

2m高隔震层（局部C 区住院楼电梯基坑位置设置隔震支座），设计工作寿命为大于60年。

本工程使用的隔震结构产品类型为有铅型隔震橡胶支座、无铅型隔震橡胶支座、全方向滑动支座、粘滞阻尼器。

有铅型隔震橡胶支座既具有较高的承载性，又具有较大的阻尼、大水平位移能力和复位功能，它是一种集支承与耗能于一体的隔震装置。

无铅型隔震橡胶支座不含铅芯棒，阻尼系数较小,一般只利用其较小的水平刚度，以延长结构的周期,避免地震力对建筑的破坏.粘滞阻尼器：根据流体运动，特别是当流体通过节流孔时会产生粘滞阻力的原理而制成的,是一种与刚度、速度相关型阻尼器.使用的介质为硅油。

该介质具有粘温系数小、极低和极高温度下（-50℃～+250℃）性能稳定，抗辐射性能较好。

同时它具有优良的电气绝缘性能和优良的抗臭氧、耐电晕、憎水防潮性能。

隔震支座及阻尼器平面图详见附图。

隔震层楼梯剖面示意图材料统计表二、编制依据1、天津医科大学总医院滨海医院一期工程施工图纸2、《建筑隔震橡胶支座》（JG118—2000建筑）3、《叠层橡胶支座隔震技术规程》(CECS126：2001）4、《建筑隔震橡胶支座》（GB20688.3—2006）5、《建筑施工模板安全技术规范》（JGJ162—2008）6、《混凝土结构工程施工质量验收规范》（GB50204—2002）（2011版）7、《建筑工程施工质量验收统一标准》GB50300-2013三、重点难点1、本工程隔震支座共计550个，阻尼器86个，工期紧、体量大,给主体连续施工造成困难.2、本工程支座的预埋板安装精度高，比一般的埋件安装耗费人力、物力、资金,要求施工人员精益求精，需对管理人员及施工人员进行专项培训。

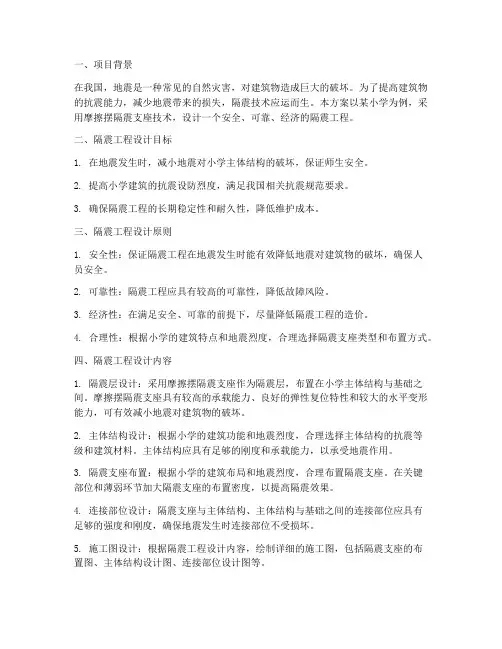

一、项目背景在我国，地震是一种常见的自然灾害，对建筑物造成巨大的破坏。

为了提高建筑物的抗震能力，减少地震带来的损失，隔震技术应运而生。

本方案以某小学为例，采用摩擦摆隔震支座技术，设计一个安全、可靠、经济的隔震工程。

二、隔震工程设计目标1. 在地震发生时，减小地震对小学主体结构的破坏，保证师生安全。

2. 提高小学建筑的抗震设防烈度，满足我国相关抗震规范要求。

3. 确保隔震工程的长期稳定性和耐久性，降低维护成本。

三、隔震工程设计原则1. 安全性：保证隔震工程在地震发生时能有效降低地震对建筑物的破坏，确保人员安全。

2. 可靠性：隔震工程应具有较高的可靠性，降低故障风险。

3. 经济性：在满足安全、可靠的前提下，尽量降低隔震工程的造价。

4. 合理性：根据小学的建筑特点和地震烈度，合理选择隔震支座类型和布置方式。

四、隔震工程设计内容1. 隔震层设计：采用摩擦摆隔震支座作为隔震层，布置在小学主体结构与基础之间。

摩擦摆隔震支座具有较高的承载能力、良好的弹性复位特性和较大的水平变形能力，可有效减小地震对建筑物的破坏。

2. 主体结构设计：根据小学的建筑功能和地震烈度，合理选择主体结构的抗震等级和建筑材料。

主体结构应具有足够的刚度和承载能力，以承受地震作用。

3. 隔震支座布置：根据小学的建筑布局和地震烈度，合理布置隔震支座。

在关键部位和薄弱环节加大隔震支座的布置密度，以提高隔震效果。

4. 连接部位设计：隔震支座与主体结构、主体结构与基础之间的连接部位应具有足够的强度和刚度，确保地震发生时连接部位不受损坏。

5. 施工图设计：根据隔震工程设计内容，绘制详细的施工图，包括隔震支座的布置图、主体结构设计图、连接部位设计图等。

五、隔震工程实施与验收1. 施工阶段：按照施工图要求，进行隔震工程的施工。

重点关注隔震支座的安装、连接部位的施工质量，确保隔震工程的安全、可靠。

2. 验收阶段：隔震工程完成后，组织专家进行验收。

验收内容包括：隔震支座的安装质量、连接部位的施工质量、隔震工程的整体效果等。

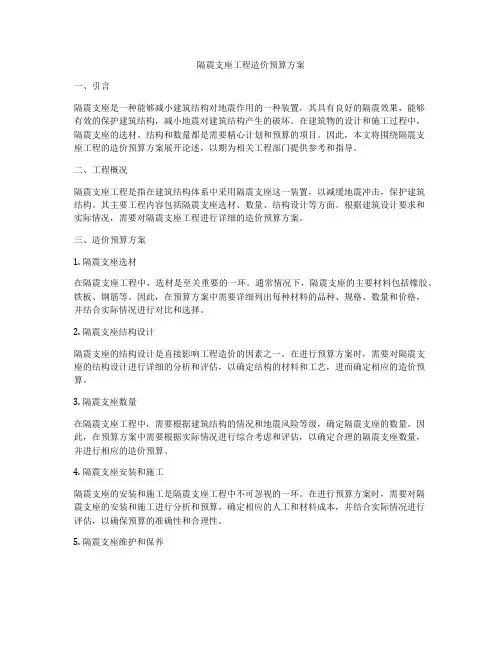

隔震支座工程造价预算方案一、引言隔震支座是一种能够减小建筑结构对地震作用的一种装置，其具有良好的隔震效果，能够有效的保护建筑结构，减小地震对建筑结构产生的破坏。

在建筑物的设计和施工过程中，隔震支座的选材、结构和数量都是需要精心计划和预算的项目。

因此，本文将围绕隔震支座工程的造价预算方案展开论述，以期为相关工程部门提供参考和指导。

二、工程概况隔震支座工程是指在建筑结构体系中采用隔震支座这一装置，以减缓地震冲击，保护建筑结构。

其主要工程内容包括隔震支座选材、数量、结构设计等方面。

根据建筑设计要求和实际情况，需要对隔震支座工程进行详细的造价预算方案。

三、造价预算方案1. 隔震支座选材在隔震支座工程中，选材是至关重要的一环。

通常情况下，隔震支座的主要材料包括橡胶、铁板、钢筋等。

因此，在预算方案中需要详细列出每种材料的品种、规格、数量和价格，并结合实际情况进行对比和选择。

2. 隔震支座结构设计隔震支座的结构设计是直接影响工程造价的因素之一。

在进行预算方案时，需要对隔震支座的结构设计进行详细的分析和评估，以确定结构的材料和工艺，进而确定相应的造价预算。

3. 隔震支座数量在隔震支座工程中，需要根据建筑结构的情况和地震风险等级，确定隔震支座的数量。

因此，在预算方案中需要根据实际情况进行综合考虑和评估，以确定合理的隔震支座数量，并进行相应的造价预算。

4. 隔震支座安装和施工隔震支座的安装和施工是隔震支座工程中不可忽视的一环。

在进行预算方案时，需要对隔震支座的安装和施工进行分析和预算，确定相应的人工和材料成本，并结合实际情况进行评估，以确保预算的准确性和合理性。

5. 隔震支座维护和保养隔震支座的维护和保养是保证隔震支座正常运行的重要环节。

在进行预算方案时，需要根据隔震支座的维护和保养要求，进行相应的预算，确定相应的成本，并结合实际情况进行评估，以确保隔震支座的正常运行和使用。

四、结论通过以上的分析，可以得出隔震支座工程的造价预算方案需要综合考虑材料、结构设计、数量、安装和施工、维护和保养等方面的因素，以确定合理和准确的预算。

提高隔震支座一次安装合格率的工法
1、在高处安装支座：在安装前要测量准确的高度，然后将支座底部安装在准确的高度上，以确保支座能安装在正确的位置上。

2、用支撑梁将支座支撑起来：在安装前要对支座负载情况进行正确预测，然后在安装支座时，用支撑梁将支座支撑起来，以确保支座能够承受负荷并保持稳定。

3、使用高弹性材料将支座和固定物连接在一起：使用高弹性材料，如橡胶胶条或橡胶支撑，将支座和固定物连接在一起，以保证支座能够承受所受的力，并能吸收和缓冲隔震振动。

4、给支座固定前用检测仪检查：在给支座固定前，要将其用检测仪检查一下，以确保支座没有裂纹、破损或变形等缺陷。

5、检查支座安装合格后紧固螺栓：在检查支座安装合格后，要用螺栓紧固支座，以防止支座在振动或其他原因下松动而导致安装失败。

;。

隔震橡胶支座现浇钢筋混凝土板式楼梯施工工法隔震橡胶支座现浇钢筋混凝土板式楼梯施工工法一、前言隔震橡胶支座现浇钢筋混凝土板式楼梯施工工法是一种应用于建筑楼梯施工的创新工法。

本文将从工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面进行详细介绍。

二、工法特点隔震橡胶支座现浇钢筋混凝土板式楼梯施工工法的特点如下：1. 利用隔震橡胶支座，在楼梯底部设置支撑点，减小楼梯对地震的响应，提高楼梯的抗震性能。

2. 采用现浇钢筋混凝土板式楼梯结构，具有较好的承载能力和抗变形能力，能够满足楼梯的使用要求。

3. 施工工法简便，流程清晰，施工周期短，适用于各类建筑项目。

三、适应范围隔震橡胶支座现浇钢筋混凝土板式楼梯施工工法适用于各类建筑项目，特别适用于地震活跃区域和高层建筑。

四、工艺原理隔震橡胶支座现浇钢筋混凝土板式楼梯施工工法的工艺原理是通过设置隔震橡胶支座来减小楼梯对地震的响应。

隔震橡胶支座具有较好的减震效果，能够减小楼梯所承受的地震力，从而提高楼梯的抗震性能。

同时，采用现浇钢筋混凝土板式楼梯结构，能够满足楼梯的承载和使用要求。

五、施工工艺1. 施工前，进行场地清理和准备工作，包括材料采购、机具设备调配等。

2. 根据设计图纸进行楼梯模板的搭设，设置隔震橡胶支座，并进行调整和固定。

3. 进行钢筋的加工和预埋，按照设计要求进行布置，并加强构造节点的钢筋绑扎。

4. 进行混凝土搅拌和浇注，确保混凝土的牢固和一致性。

5. 混凝土凝固后，拆除模板和支撑物，进行后续处理工作，包括防水、防火等处理。

6. 进行楼梯的饰面处理和修整，使其达到美观和使用要求。

六、劳动组织隔震橡胶支座现浇钢筋混凝土板式楼梯施工工法所需劳动组织包括项目负责人、技术员、工程队伍、劳动力、安全员等。

根据工程规模和施工进度，进行人员的合理调配和安排。

七、机具设备该工法所需的机具设备包括：混凝土搅拌机、模板支撑架、钢筋剪切机、钢筋弯曲机、电焊机、起重机、输送泵等。

隔震支座安装施工流程详见图3- 1定位放线下支墩钢筋绑扎材料进场检验各方联合验收锚筋、套筒及钢模板定位、固定高强螺栓预拧紧套筒及锚固钢筋固定下支墩模板安装、砼浇筑钢筋、模板位置复测下支墩混凝土浇筑隔震支座安装安装后，隔震支座位置测量上部锚筋、套筒和螺栓安装上支墩模板支设和钢筋绑扎上支墩混凝土浇筑拆模、养护承台、底板施工关键图3—1 隔震支座安装施工流程隔震支座下支墩与承台、底板分开施工,下支墩竖向钢筋在承台底板混凝土浇筑前预埋准确，混凝土振捣平整。

当承台、底板混凝土强度达到1.2N/㎜²时，可进行测量定位。

为确保隔震支座的平面中心位置准确，采用全站仪测设每个隔震支座中心点的投影，标定在混凝土面上。

安装下支墩上部钢筋及周边钢筋.为确保预埋锚筋位置的准确性,在混凝土面上预先标定隔震支座八个(或四个) 预埋锚筋的竖向投影的位置，以尽量避免预埋锚筋后f 放被承台的主筋阻挡的情况发生。

预埋套筒及预埋锚筋定位、固定是本工程的一个难点,为此采取以下措施：(1)预埋钢套筒上口及胶套筒(为预留出隔震支座下法兰板厚度以方便支座安装所设)下口预先与定位预埋板用高强螺栓拧紧固定, 以确保套筒的位置准确，见图4- 1.此过程测量是整个隔震支座安装你的关键,需各工种密切配合，测量定位预埋板的标高、平面中心位置及平整度。

根据偏差大小适时对套筒及锚筋进行调整 (为方便控制定位预埋板的标高和平面中心位置，可采取预先在钢模板四个角部位对应的下支墩主筋上点焊短钢筋的方式，短钢筋顶标高为支墩设计标高减掉定位预埋板厚度，短钢筋布置位置见图4—2,短钢筋宜选用ф10，与定位预埋板接触一端断面宜先用切割机切平整).(2) 为保证预埋套筒的锚固长度和竖向固定，采用加工螺纹的预埋锚筋与预埋套筒相连,见图4- 1.(3)为保证预埋钢模板的水平度和平面位置的准确性及预埋套筒的垂直度,可根据实际情况在锚筋底部点焊定位与支墩钢筋相连, 以确保锚筋和定位预埋板不产生水平和竖向位移。

隔震层施工方案1. 概述本施工方案旨在介绍隔震层的施工步骤、材料和安全措施，确保建筑物在地震发生时能有效减少地震力的传递，保护建筑结构和人员安全。

2. 施工步骤2.1 确定施工范围首先，根据建筑物结构和设计要求，确定需要进行隔震层施工的位置和范围。

2.2 安装隔震装置接下来，按照设计要求和隔震装置生产厂家提供的说明书，进行隔震装置的安装。

确保安装位置准确无误，装置与建筑结构牢固连接。

2.3 铺设隔震材料在隔震装置安装完毕后，根据设计要求，铺设隔震材料。

确保材料的密封性和耐久性。

2.4 封闭施工区域隔震层的施工过程中，需要将施工区域进行封闭，避免外界杂质和灰尘的干扰。

同时，为了施工人员的安全，施工区域需要进行相应的警示标志和防护措施。

2.5 完成施工在隔震层的施工完成后，进行质量验收，确保施工质量符合设计要求和相关标准。

3. 施工材料和设备3.1 隔震装置隔震装置根据建筑物的结构和设计要求，选择合适的类型和规格。

常见的隔震装置包括橡胶隔震支座、钢板隔震支座等。

3.2 隔震材料隔震层使用的材料应具备一定的耐久性和承载能力，例如橡胶、聚氨酯、金属等。

3.3 施工设备根据具体施工情况，准备合适的施工设备，包括起重机械、搅拌设备、切割设备等。

4. 安全措施4.1 施工人员培训施工人员应接受相关培训，了解隔震层施工的操作规范和安全注意事项。

4.2 确保施工现场安全施工现场应设置合适的警示标志和防护措施，防止人员误入施工区域，并防止可能的伤害事故发生。

4.3 定期检查和维护隔震层施工完成后，需要定期进行检查和维护，确保隔震装置和材料的使用状态良好，及时修复和更换损坏部件。

5. 总结通过遵循本施工方案所述的步骤、使用合适的材料和设备、并采取相关安全措施，可确保隔震层的施工质量和人员安全。

建议在施工过程中加强监督和质量控制，以确保施工达到预期效果。

灵武市医院迁扩建项目门诊医技综合楼基础隔震施工施工工艺：一、下支墩钢筋绑扎、预埋件安装二、下支墩模板支设、砼浇筑三、下支墩砼平整度处理、支座吊装四、上支墩梁钢筋绑扎、模板支设、砼浇筑对预埋板进行划线分中，在下支墩钢筋上拉挂纵横轴线附图1:对预埋板进行划线分中，在下支墩钢筋上拉挂纵横轴线 附图2：为方便预埋板的标高定位，可预先在预埋板四个角部位对应的下支墩（柱）主筋上 点焊辅助短钢筋。

检测项目 下支墩顶面水平度 隔震支座安装后顶面平整度 中心平面位置 中心标高 多支座顶面高差 偏差值 5%o 8% 5mm 5mm 5mm隔震支座安装允许偏差1）支承隔震支座的支墩（柱），其顶面水平度误差不宜大于5%。

；在隔震支座安装后，隔震支座顶面的水平度误差不宜大于8%。

2）隔震支座中心的平面位置与设计位置的偏差不应大于5.0mm。

3）隔震支座中心的标高与设计标高的偏差不应大于5.0mm。

4）同一支墩（柱）上多个隔震支座之间的顶面高差不宜大于5.0mm。

下支墩预埋件安装如下图所示：附图3、4：预埋板及预埋锚筋初步定位完毕后，将预埋锚筋与下支墩主筋用电焊点焊固定牢固。

该过程应注意保持预埋套筒铅直且与预埋板接触部位无明显缝隙。

附图5、6：预埋板标高及水平度复核附图9、10：下支墩模板采用多层板现场制作，加以木方，钢管扣件，用对拉螺杆拉紧加固。

附图11：下支墩模板支撑用长钢管相互拉结，确保模板的强度、刚度、稳定性满足要求。

附图13、下支墩顶面冲洗附图14、用聚合物砂浆找补凹坑附图16：隔震支座吊装前再次复核下支墩标高和平整度附图17、18：螺栓拧紧应采用开口扳手、套筒扳手等器械。

拧紧过程应均匀、对称发力，至自然拧紧所有螺栓即可。

附图19：法兰板与下支墩顶面缝隙封填（水泥浆）附图20、21：隔震层梁板模板安装附图25避雷接地错误做法附图26避雷接地正确做法。

基于BIM的橡胶隔震支座精准安装关键技术施工工法一、前言基于BIM的橡胶隔震支座精准安装关键技术施工工法是一种在建筑施工中常用的技术，能够有效地降低地震对建筑物的破坏程度，提高建筑物的抗震性能。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析，并以一个工程实例加以说明。

二、工法特点基于BIM的橡胶隔震支座精准安装关键技术施工工法具有以下几个特点：1. 使用BIM技术进行设计和模拟，可以在施工前预先模拟建筑物在地震发生时的受力情况，以及橡胶隔震支座的合理布局和选型。

这样可以提前确定施工方案，减少设计和施工的误差。

2. 采用精准安装技术，确保橡胶隔震支座的布置和安装位置准确无误。

通过使用高精度的测量仪器和工艺，保证了橡胶隔震支座的安装质量。

3. 高效的施工工艺，可以大大缩短施工周期，提高施工效率。

通过合理的施工顺序和流程，减少了施工中的不必要的等待和浪费。

4. 该工法适用范围广，可以应用于各种不同类型的建筑物，如住宅楼、办公楼、桥梁等，有效提高了建筑物的抗震性能。

三、适应范围基于BIM的橡胶隔震支座精准安装关键技术施工工法适用于各种规模的建筑工程和桥梁工程，特别适用于对抗震性能要求较高的建筑物。

根据建筑物的结构形式和地理环境，可以选择不同类型和规格的橡胶隔震支座进行施工，以达到最佳的抗震效果。

四、工艺原理基于BIM的橡胶隔震支座精准安装关键技术施工工法的工艺原理主要包括以下几方面：1. 通过BIM技术对建筑物进行模拟和分析，确定橡胶隔震支座的布置和选型。

根据建筑物的结构形式、地震力和地基情况，预先模拟建筑物在地震中受力情况，以确定橡胶隔震支座的位置和数量。

2.在施工前进行精确测量和标注，确定橡胶隔震支座的安装位置。

采用高精度的测量仪器进行测量和标注，以确保橡胶隔震支座的安装位置准确无误。

3. 选用合适的机具设备进行橡胶隔震支座的安装。

根据橡胶隔震支座的规格和安装要求，选择合适的机具设备进行施工。

隔震层施工方案1. 引言隔震层施工是一种常用的地震防护措施，能有效降低地震对建筑物的破坏程度，保护人员的生命安全和财产安全。

本文档将介绍隔震层施工方案的设计与实施过程。

2. 设计原则在制定隔震层施工方案时，应遵循以下原则：•地震防护目标：确保建筑物在地震发生时能够安全可靠地持续运行。

•结构安全性：隔震层结构应具备足够的强度和刚度，能够承受地震产生的力和位移，并保证建筑物的稳定性。

•材料选择：选用符合规范要求的高强度、高韧性、耐腐蚀的材料，确保隔震层的性能和寿命。

•可维护性：隔震层结构应设计为可定期进行检修和维护，以保持其长期运行效能。

•经济合理性：根据项目预算和实际需求，合理控制隔震层施工成本。

3. 施工步骤3.1 隔震层选材隔震层的选材应根据设计要求和地质条件进行选择。

通常采用的材料包括橡胶隔震支座、高耐久性的混凝土等。

在选材过程中，要确保材料的质量和性能达到国家或行业标准。

3.2 隔震层结构设计隔震层施工的关键在于结构设计，要根据具体的建筑结构和地震要求进行设计。

设计包括隔震支座的布置、橡胶隔震垫的尺寸和参数等。

3.3 施工前准备施工前需进行详细的准备工作，包括施工方案的编制、施工图纸的制定、施工设备和人员的准备等。

同时，要对原有建筑结构进行检查和评估，确保施工的可行性和安全性。

3.4 隔震层施工3.4.1 拆除原有结构：根据设计要求，拆除建筑物底部的原有结构，确保施工的顺利进行。

3.4.2 安装隔震支座：根据设计图纸，按计划安装预制的隔震支座，保证支座的稳定性和相互之间的平衡。

3.4.3 铺设橡胶隔震垫：在隔震支座之间铺设橡胶隔震垫，确保隔震层的均匀分布和连接。

3.4.4 安装上部结构：在隔震层上安装上部结构，确保上部结构与隔震层的连接牢固。

3.5 施工验收施工结束后，进行施工质量验收和技术交底，确保施工质量符合规范和设计要求。

同时，对隔震层进行运行试验，验证其地震防护性能。

4. 施工注意事项•严格遵守设计和施工规范，确保施工质量和工艺。

隔震工程施工方案1.工程概况天津市98中学坐落在本市河东区龙潭路19号，1号教学楼1964年建成，砖混结构，建筑层高1-3层为3.6米，4层3.9米.建筑物总长度，62.1米总宽度15.9米,局部三层部分，首层高度3.6米2—3层3。

3米,2.隔震工程概况本工程用到的橡胶隔震支座的数量较多，使用部位为、建筑物地圈梁与6条形基础之间。

橡胶隔震支座在本工程的构造由三部分组成:下支墩、橡胶隔震支座、上支墩。

橡胶支座通过预埋板用高强螺栓等连接件与上下支墩相连。

主楼内隔震层层高为1。

650m，隔震支座的主要型号有:LRB600—120、（16个）NRB600、(58个）P400 （44个)橡胶隔震支座分为有芯型和普通型两种。

下支墩生根于下层框架柱上，在下支墩顶面预埋带有预埋锚筋和预埋螺栓套筒的下预埋板，橡胶隔震支座通过高强螺栓和下预埋板连接;上支墩的预埋螺栓套筒通过高强螺栓直接与橡胶隔震支座的上连接板固定。

三、施工部署根据施工总进度计划,按照基础施工的流水分段，逐段进行隔震施工。

四、施工准备1.技术准备技术准备包括以下内容：1)阅读图纸和相关规范或标准，了解设计意图和质量要求，编写施工作业指导书；2)拟定施工流程，进行书面技术交底；3)编写操作工艺和要点,培训操作人员;4)制定质量保证措施；5)完善工序衔接签证手续；6)绘制施工记录表及竖向变形观测表等；7)测设建筑物的定位和控制线，并将测量记录报送监理，经审定后再抄测隔震支墩轮廓线和检查线。

2.机具准备施工中所用的有关机具应提前准备并校正，所用的机具主要有:经纬仪、标杆、水准仪、塔尺、卷尺、机械水平尺、角尺、塞尺、游标卡尺、线坠、活动扳手、套筒扳手、电焊机、葫芦吊和简易钢架等。

3。

材料准备3。

1所需要的材料主要有：精制高强螺杆、钢板及其它钢材。

高强螺杆要做防锈处理，钢板及其它钢材一般为Q235A钢。

3.2材料进场验收:橡胶隔震支座进场时必须进行验收.检查的主要内容有:（1）合格证检查：产品应具有出厂合格证。
